Produkttyp	Sicherheitsventil
Marke	Honeywell
Modell	SM150
Kategorie	Membran-Sicherheitsventil
Medium	Wasser (Trinkwasser)
Öffnungsdruck	6,0, 8,0 oder 10,0 bar (werksseitig voreingestellt, nicht einstellbar)
Max. Betriebstemperatur	95°C
Einbauposition	Horizontal, Sicherheitskappe zeigt nach oben
Anschlussgröße (Eingang)	Rp1/2" oder Rp3/4" Innengewinde
Anschlussgröße (Ausgang)	Rp1/2", Rp3/4" oder Rp1" Innengewinde
Gehäusematerial	Messing
Federmaterial	Federstahl
Kappenmaterial	Hochwertiger Kunststoff
Membranmaterial	Heißwasserbeständiges Elastomer
Funktion	Direktwirkend, öffnet bei Systemdrucküberschreitung von bis zu 10 % über Einstelldruck, schließt bei Druckabfall unter 80 % des Einstelldrucks
Prüfintervall	Alle 6 Monate (Funktionsprüfung durch Drehen der Kappe)
Wartungsintervall	Jährlich (durch Installationsfirma)
Entsorgung	Materialien trennen: Messing, Federstahl, Kunststoffkappe, Elastomermembran. Örtliche Vorschriften beachten.

Häufig gestellte Fragen - SM150 HONEYWELL

Was ist der Zweck des Honeywell SM150 Sicherheitsventils?

Das SM150 ist ein Membran-Sicherheitsventil zum Schutz geschlossener Warmtrinkwasseranlagen vor Überdruck gemäß DIN 1988 und DIN 4753-1. Es lässt Wasser ab, wenn der Druck den Einstellwert überschreitet.

Wie funktioniert das SM150 Sicherheitsventil?

Es ist ein direktwirkendes Ventil. Der Systemdruck drückt die Scheibe gegen eine Feder. Übersteigt der Druck die Federkraft (Einstelldruck +10 %), öffnet das Ventil und lässt Wasser ab. Sinkt der Druck unter 80 % des Einstelldrucks, schließt es vollständig.

Welche Öffnungsdrücke sind verfügbar?

Das Ventil ist werksseitig auf 6,0, 8,0 oder 10,0 bar voreingestellt. Die Einstellung kann ohne Zerstörung der manipulationssicheren Kappe nicht geändert werden.

Wie sollte das SM150 installiert werden?

Horizontal mit der Sicherheitskappe nach oben installieren. Es muss in der Kaltwasserzuleitung vor dem Warmwasserbereiter platziert werden, ohne Absperrventile oder Einschränkungen dazwischen. Die Ablaufleitung muss mindestens den Ausgangsdurchmesser haben, maximal 2 Bögen und 2 Meter lang sein und zum Abfluss geneigt sein.

Welche Wartung erfordert das SM150?

Alle 6 Monate die Funktion durch kurzes Drehen der Kappe prüfen, um zu bestätigen, dass das Ventil öffnet und wieder abdichtet. Jährlich eine Wartung durch ein qualifiziertes Unternehmen durchführen lassen. Wenn es nicht mehr abdichtet, versuchen Sie, die Kappe mehrmals zu öffnen/schließen; falls weiterhin defekt, Ventil ersetzen.

Kann der Einstelldruck angepasst werden?

Nein, der Einstelldruck ist werksseitig voreingestellt und kann ohne Zerstörung der Sicherheitskappe nicht geändert werden. Der Versuch, ihn zu verändern, ist nicht zulässig.

Was soll ich tun, wenn Wasser aus der Ablaufleitung austritt?

Während des Heizens ist etwas Wasserablauf normal und sicherheitsbedingt erforderlich. Wenn jedoch kontinuierlich Wasser austritt, prüfen Sie, ob der Systemdruck nicht zu hoch ist. Wenn das Ventil nicht wieder schließt, versuchen Sie, die Kappe zu drehen, um Ablagerungen zu entfernen. Wenn das Leck anhält, muss das Ventil möglicherweise ausgetauscht werden.

Welche Anschlussgrößen gibt es für das SM150?

Eingangsgrößen: Rp1/2" oder Rp3/4" Innengewinde. Ausgangsgrößen: Rp1/2", Rp3/4" oder Rp1" Innengewinde, je nach Variante. Die Ventilgröße wird durch den Eingangsanschluss definiert.

Wie wird das SM150 entsorgt?

Demontieren und Materialien trennen: Messinggehäuse, Federstahlfeder, Kunststoffkappe und Elastomermembran. Örtliche Vorschriften zur Wiederverwertung und Entsorgung beachten.

Was ist die maximale Betriebstemperatur?

Die maximale Betriebstemperatur beträgt 95 °C. Es ist nur für Wasser geeignet.

BEDIENUNGSANLEITUNG SM150 HONEYWELL

Anleitung zum späteren Gebrauch aufbewahren!
Keep instructions for later use!

1. Sicherheitshinweise 3
2. Funktionsbeschreibung 3
3. Verwendung 3
4. Technische Daten 3
5. Varianten 3
6. Lieferumfang 3
7. Montage 4
8. Inbetriebnahme 4
9. Instandhaltung 5
10. Entsorgung 5

GB

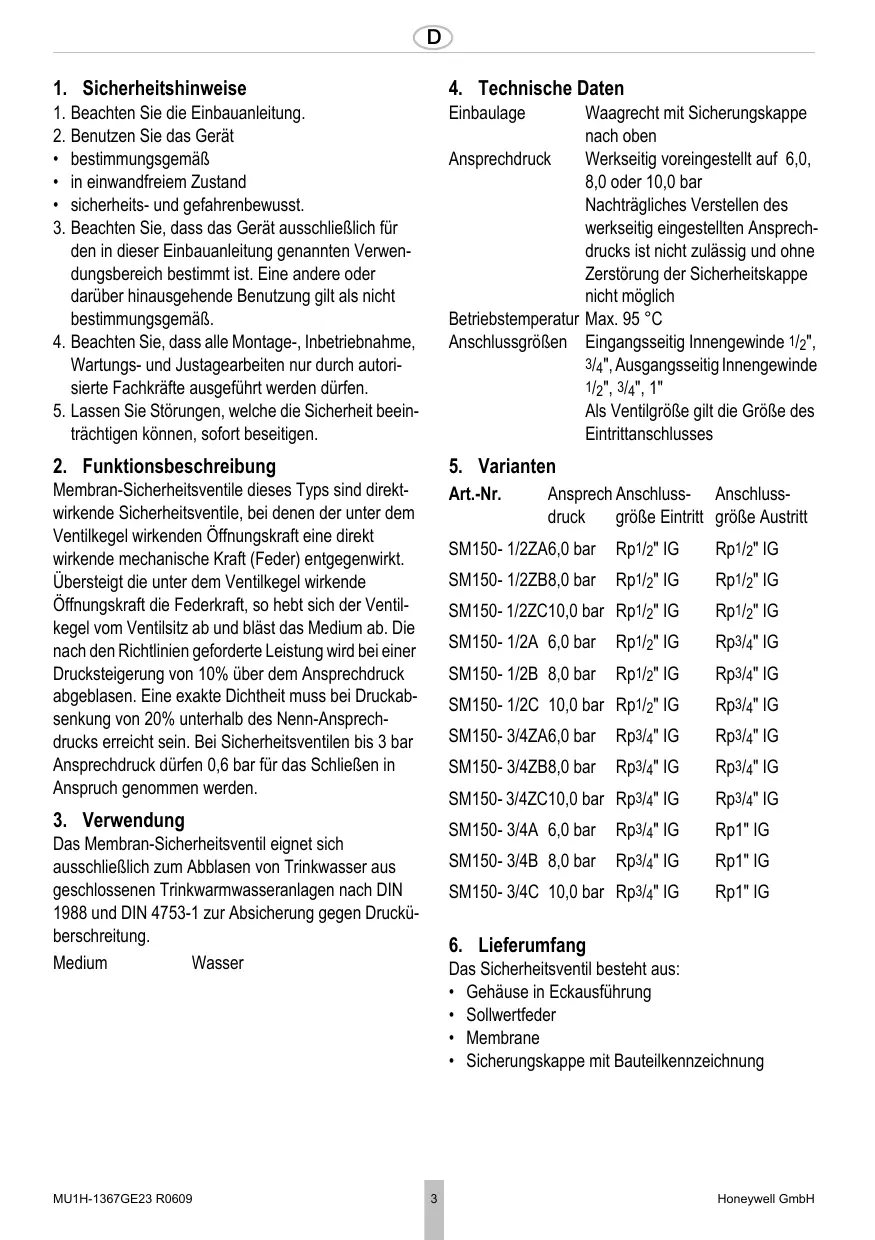

1. Sicherheitschinweise

1. Beachen Sie die Einbauanleitung.
2. Benutzen Sie das Gerät
   bestimmungsgemäß
   in einwandfreiem Zustand
3. Sicherheits- und gefahrenbewusst.
4. Beachten Sie, dass das Gerät ausschließlich für den in dieser Einbauanleitung genannten Verwendungsbereich bestimmt ist. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
5. Beachten Sie, dass alle Montage-, Inbetriebnahme, Wartungs- und Justagearbeiten nur durch autorisierte Fachkräfte ausgeführten werden dürfen.
6. Lassen Sie Störungen, welche die Sicherheit beeinträchtigen können, sofort beseitigen.

2. Funktionsbeschreibung

Membran-Sicherheitsventile these Types sind direktwirkende Sicherheitsventile, bei denen der unter dem Ventilkegel wirkenden Öffnungskraft eine direkt wirkende Mechanische Kraft (Feder) entgegenwirkt. Übersteigt die unter dem Ventilkegel wirkende Öffnungskraft die Federkraft, soheit sich der Ventilkegel vom Ventilsitz ab und bläst das Medium ab. Die nach den Richtlinien geforderte Leistung wird bei einer Drucksteigerung von 10% über dem Ansprechdruck abgeblasen. Eine exakte Dichtheit muss bei Druckabsenkung von 20% unterhalb des Nenn-Anspruchdrucks erreicht sein. Bei Sicherheitsventilen bis 3 bar Ansprechdruck führen 0,6 bar für das Schließen in Anspruch genommen werden.

3. Verwendung

Das Membran-Sicherheitsventil eignet sich ausschließlich zum Abblasen von Trinkwasser ausgeschlossenen Trinkwarmwasseranlagen nach DIN 1988 und DIN 4753-1 zur Absicherung gegen Drucküberschreitung.

Medium Wasser

4. Technische Daten

Einbaulage	Waagrecht mit Sicherungskappe nach oben
Ansprechdruck	Werkseitig voreingestellt auf 6,0,8,0 oder 10,0 barNachträgliches Verstellen deswerkseitig eingestellen Ansprechdrucks ist nicht zulässig und ohneZerstörung der Sicherheitskappe nicht möglich
Betriebstemperatur	Max. 95 °C
Anschlussgrößen	Eingangsseitig Innengewinde 1/2",3/4", Ausgangsseitig Innengewinde1/2", 3/4", 1"Als Ventilgroße gilt die Höhe desEintrittanschusses

5. Varianten

Art.-Nr.	Ansprechdruck	Anschluss-größe Eintritt	Anschluss-größe Austritt
SM150- 1/2ZA6,0 bar	Rp1/2" IG		Rp1/2" IG
SM150- 1/2ZB8,0 bar	Rp1/2" IG		Rp1/2" IG
SM150- 1/2ZC10,0 bar	Rp1/2" IG		Rp1/2" IG
SM150- 1/2A 6,0 bar	Rp1/2" IG		Rp3/4" IG
SM150- 1/2B 8,0 bar	Rp1/2" IG		Rp3/4" IG
SM150- 1/2C 10,0 bar	Rp1/2" IG		Rp3/4" IG
SM150- 3/4ZA6,0 bar	Rp3/4" IG		Rp3/4" IG
SM150- 3/4ZB8,0 bar	Rp3/4" IG		Rp3/4" IG
SM150- 3/4ZC10,0 bar	Rp3/4" IG		Rp3/4" IG
SM150- 3/4A 6,0 bar	Rp3/4" IG		Rp1" IG
SM150- 3/4B 8,0 bar	Rp3/4" IG		Rp1" IG
SM150- 3/4C 10,0 bar	Rp3/4" IG		Rp1" IG

6. Lieferumfang

Das Sicherheitsventil besteht aus:

• Gehäuse in Eckausführung
• Sollwertfeder
• Membrane
• Sicherungskappe mit Bauteilkennzeichnung

7. Montage

7.1 Einbauhinweise

• Sicherheitsventil vor dem Wassererwärmer in die Kaltwasserleitung einbauen
• Der Einbau ist so vorzunehmen, dass

o sich zwischen Sicherheitsventil und Wärmeer-zeuger keine Absperrarmaturen, Verengungen und Siebe befinden
o eine gute Zugänglichkeit für Wartungs- und Servicearbeiten gewährleistet ist
o das Sicherheitsventil oberhalb des Wärmerzeugers angeordnet ist
ozwischen Sicherheitsventil und Wärmeerzeugereine maximal 1 m lange,gerade Verbindungsleitung in der Grosse des Eingangsquerschnitsinstalliert ist

• Das Sicherheitsventil muss so montiert werden, dass im eingebauten Zustand keine äußerten Kräfte auf das Sicherheitsventil **
  Die Abblaseleitung muss in Größe des Sicherheitsventil-Austrittsquerschnit ausgewührt sein und damit nicht mehr als 2 Bögen aufweisen und hochstens 2 m lang sein
  Die Abblaseleitung muß mit Gefälle verlegt sein

7.2 Montageanleitung

Das Sicherheitsventil darf durch Schwei- und Lötarbeiten an der Anlage nicht überhützt werden. Das Sicherheitsventil erst nach diesen Arbeiten einbauen.

1. Rohrleitung gut durchspulien
2. Membran-Sicherheitsventil einbauen

o Anschlüsse beim Verbinden mit max. 18 Nm anziehen. Durch zu starkes Anziehen konnen sich Risse im Material bilden, was zu Lecks in der Anlage führen kann.
o Einbau in waagrechte Rohrleitung mit Sicherungskappe nach oben
o Durchflussrichtung beachten
o spannungs- und biegemomentfrei einbauen

1. Abblaseleitung installieren

Verbrennungsgefahr durch austretende, heiße Flüssigkeit an der Abblaseöffnung.

Abblaseleitung so legen, dass weder Personennoch Sachschaden durch die austretende Flüssigkeit verursacht werden kann.

Die Abblaseöffnung ist durch einen Pfeil auf dem Ventilkörper gekennzeichnet

1. Den Ausfluss der Abblaseleitung in einen Entwasserungsablauf oder Behälter führen, der den Gesamtinhalt der Anlage aufnehmen kann.

Wenn Gefahr besteht, dass die Abblaseleitung verstopft wird oder einfrierten kann, eine Unterbrechung der Abblaseleitung vormehmen, z.B. durch einen Trichter. Die Ablaufleitung des Trichters muss den doppelten Querschnitt des Sicherheitsventil-Eingangs haben

8. Inbetriebnahme

1. In der Höhe der Abblaseleitung oder am Sicherheitsventil gut sightbar ein Hinweisschild mit folgender Aufschrift anbringen:

Während der Beheizung muss aus Sicherheitsgründen Wasser aus der Abblaseleitung austreten. Nicht verschreiben!

1. Überprüfen, dass alle Wasseranschlüsse wasser-dicht sind
2. Wir empfehlen, vor Inbetriebnahme der Anlage das Leitungsnetz zu durchspullen

9. Instandhaltung

Entspruchend DIN 1988, Teil 8, sollenen unter genannte Maßnahmen regelmäßig durchgeführt werden. Wir empfehlen den Abschluss eines Wartungsvertrages zwischen Betreiber und Installationsunternehmen.

9.1 Inspektion

Durchführung durch ein Installationsunternehmen oder den Betreiber.

Interval: alle 6 Monate

Verbrennungsgefahr durch austretende, heiße Flüssigkeit an der Abblaseöffnung.

Funktionskontrolle durch Überprüfen der Ansprechfähigkeit: Wahrend des Betriebs der Anlage das Sicherheitsventil kurz durch Drehen der Kappe öffnen. Nach Schlieben der Kappe muss das Ventil wieder schlieben und das anstehende Wasser vollständig abfließen.

9.2 Wartung

Durchführung durch ein Installationsunternehmen.

Intervalall:innaljahrlich

Verbrennungsgefahr durch austretende, heiSe

Flüssigkeit an der Abblaseöffnung.

Liegt eine Funktionstörung vor, so kann durch mehrmaliges Betätigkeiten Öffnen und Schlieben der Kappe eine Instandsetzung versucht werden. Gelingt dies nicht, ist ein Austausch zu veranlassen.

10. Entsorgung

• Gehäuse aus Messing
• Sollwertfeder aus Federstahl
• Sicherungskappe aus hochwertigem Kunststoff
• Membrane aus heißenwasserbeständigen Elastomeren

Die ortlichen Vorschriften zur ordnungsgemäßen

Abfallverwertung bzw. Beseitigung beachten!
