BEDIENUNGSANLEITUNG SM180 HONEYWELL

Anleitung zum späteren Gebrauch aufbewahren!

1. Sicherheitshinweise 3
2. Funktionsbeschreibung 3
3. Verwendung 3
4. Technische Daten 3
5. Varianten 3
6. Lieferumfang 3
7. Montage 4
8. Inbetriebnahme 4
9. Instandhaltung 5
10. Entsorgung 5

GB

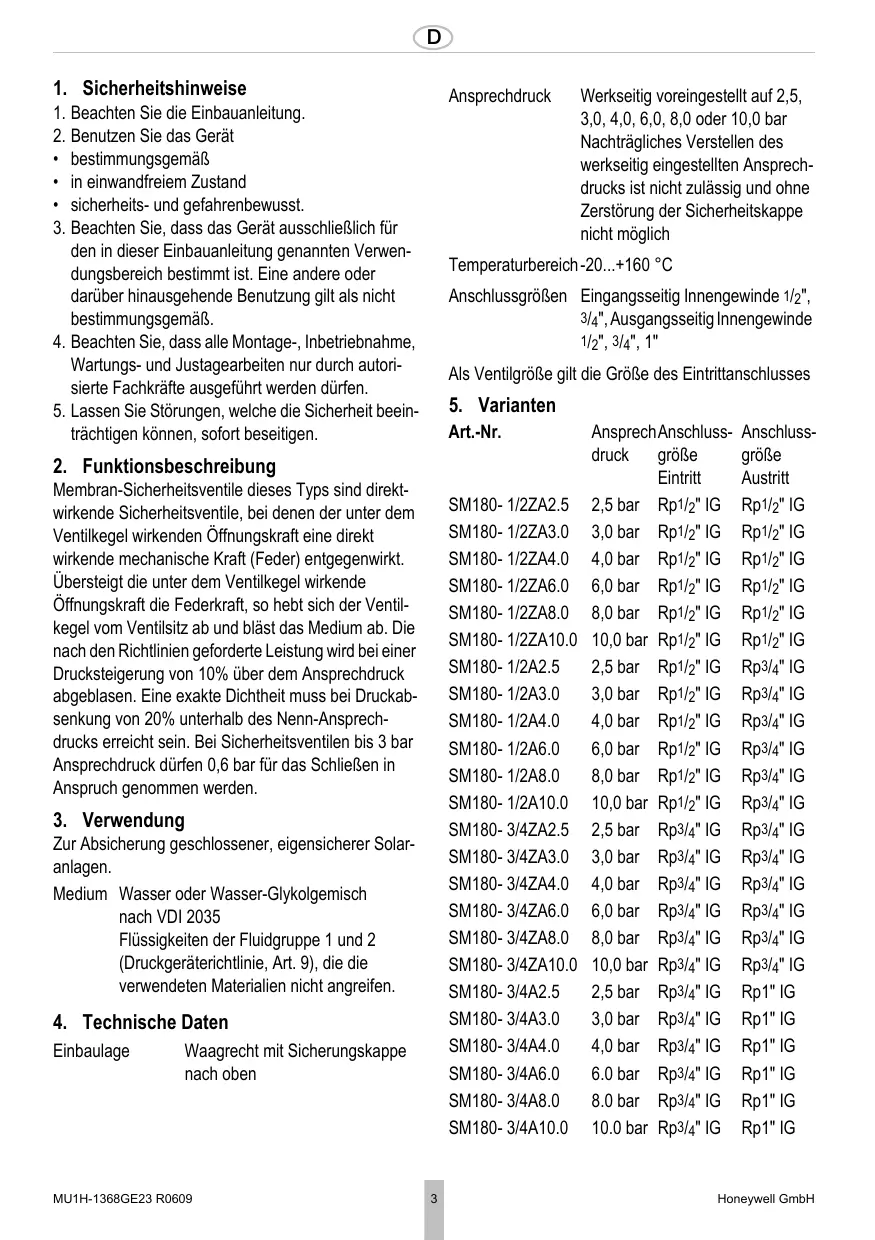

1. Sicherheitschinweise

1. Beachen Sie die Einbauanleitung.
2. Benutzen Sie das Gerät
   bestimmungsgemäß
   in einwandfreiem Zustand
3. Sicherheits- und gefahrenbewusst.
4. Beachten Sie, dass das Gerät ausschließlich für den in dieser Einbauanleitung genommen Verwendungsbereich bestimmt ist. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
5. Beachten Sie, dass alle Montage-, Inbetriebnahme, Wartungs- und Justagearbeiten nur durch autorisierte Fachkräfte ausgeführten werden dürfen.
6. Lassen Sie Störungen, welche die Sicherheit beeinträchtigen können, sofort beseitigen.

2. Funktionsbeschreibung

Membran-Sicherheitsventile these Types sind direktwirkende Sicherheitsventile, bei denen der unter dem Ventilkegel wirkenden Öffnungskraft eine direkt wirkende Mechanische Kraft (Feder) entgegenwirkt. Übersteigt die unter dem Ventilkegel wirkende Öffnungskraft die Federkraft, soheit sich der Ventilkegel vom Ventilsitz ab und bläst das Medium ab. Die nach den Richtlinien geforderte Leistung wird bei einer Drucksteigerung von 10% über dem Ansprechdruck abgeblasen. Eine exakte Dichtheit muss bei Druckabsenkung von 20% unterhalb des Nenn-Anspruchdrucks erreicht sein. Bei Sicherheitsventilen bis 3 bar Ansprechdruck führen 0,6 bar für das Schließen in Anspruch genommen werden.

3. Verwendung

Zur Absicherung geschlossener, eigensicherer Solaranlagen.

Medium Wasser oder Wasser-Glykolgemisch nach VDI 2035 Flüssigkeiten der Fluidgruppe 1 und 2 (Druckgeräterichtlinie, Art. 9), die die verwendeten Materialien nicht angreifen.

4. Technische Daten

Einbaulage

Waagrecht mit Sicherungskappenach offen

Ansprechdruck Werkseitig voreingestellt auf 2,5, 3,0,4,0,6,08,0 oder 10,0 bar Nachträgliches Verstellen des workseitig eingestellen Ansprechdrucks ist nicht zulässig und ohne Zerstörung der Sicherheitskappenicht möglich

Temperaturbereich-20...+160 °C

Anschlussgroßen Eingangsseitig Innengewinde 1 / 2" 3 / 4" Ausgangsseitig Innengewinde 1 / 2" 3 / 4" 1"

Als Ventilgroße gilt die Grübe des Einrittanschlusses

5. Varianten

Art.-Nr.	Anspruch	Anschluss-		Anschluss-
	druck	große Eintritt	große Austritt
SM180- 1/2ZA2.5	2,5 bar	Rp1/2" IG	Rp1/2" IG
SM180- 1/2ZA3.0	3,0 bar	Rp1/2" IG	Rp1/2" IG
SM180- 1/2ZA4.0	4,0 bar	Rp1/2" IG	Rp1/2" IG
SM180- 1/2ZA6.0	6,0 bar	Rp1/2" IG	Rp1/2" IG
SM180- 1/2ZA8.0	8,0 bar	Rp1/2" IG	Rp1/2" IG
SM180- 1/2ZA10.0	10,0 bar	Rp1/2" IG	Rp1/2" IG
SM180- 1/2A2.5	2,5 bar	Rp1/2" IG	Rp3/4" IG
SM180- 1/2A3.0	3,0 bar	Rp1/2" IG	Rp3/4" IG
SM180- 1/2A4.0	4,0 bar	Rp1/2" IG	Rp3/4" IG
SM180- 1/2A6.0	6,0 bar	Rp1/2" IG	Rp3/4" IG
SM180- 1/2A8.0	8,0 bar	Rp1/2" IG	Rp3/4" IG
SM180- 1/2A10.0	10,0 bar	Rp1/2" IG	Rp3/4" IG
SM180- 3/4ZA2.5	2,5 bar	Rp3/4" IG	Rp3/4" IG
SM180- 3/4ZA3.0	3,0 bar	Rp3/4" IG	Rp3/4" IG
SM180- 3/4ZA4.0	4,0 bar	Rp3/4" IG	Rp3/4" IG
SM180- 3/4ZA6.0	6,0 bar	Rp3/4" IG	Rp3/4" IG
SM180- 3/4ZA8.0	8,0 bar	Rp3/4" IG	Rp3/4" IG
SM180- 3/4ZA10.0	10,0 bar	Rp3/4" IG	Rp3/4" IG
SM180- 3/4A2.5	2,5 bar	Rp3/4" IG	Rp1" IG
SM180- 3/4A3.0	3,0 bar	Rp3/4" IG	Rp1" IG
SM180- 3/4A4.0	4,0 bar	Rp3/4" IG	Rp1" IG
SM180- 3/4A6.0	6,0 bar	Rp3/4" IG	Rp1" IG
SM180- 3/4A8.0	8,0 bar	Rp3/4" IG	Rp1" IG
SM180- 3/4A10.0	10,0 bar	Rp3/4" IG	Rp1" IG

6. Lieferumfang

Das Sicherheitsventil besteht aus:

• Gehäuse in Eckausführung
• Sollwertfeder
• Membrane
• Sicherungskappe mit Bauteilkennzeichnung

7. Montage

7.1 Einbauhinweise

• Sicherheitsventil am höchsten Punkt des Wärmeer-zeugers oder in seiner unmittelbaren Höhe an der Vorlaufleitung montieren
• Der Einbau ist so vorzunehmen, dass

o sich zwischen Sicherheitsventil und Wärmeer-zeuger keine Absperrarmaturen, Verengungen und Siebe befinden
o eine gute Zugänglichkeit für Wartungs- und Servicearbeiten gewährleistet ist
o das Sicherheitsventil oberhalb des Wärmeerzeugers angeordnet ist
ozwischen Sicherheitsventil und Wärmeerzeugereine maximal 1 m lange,gerade Verbindungsleitung in der Grosse des Eingangsquerschnitsinstalliert ist

• Das Sicherheitsventil muss so montiert werden, dass im eingebauten Zustand keine äußerten Kräfte auf das Sicherheitsventil wirken
  Die Abblaseleitung muss in Größe des Sicherheitsventil-Austrittsquerschnit ausgewührt sein und damit nicht mehr als 2 Bögen aufweisen und hochstens 2 m lang sein
  Die Abblaseleitung muß mit Gefälle verlegt sein

7.2 Montageanleitung

Das Sicherheitsventil darf durch Schweiß- und Lötarbeiten an der Anlage nicht überhützt werden. Das Sicherheitsventil erst nach diesen Arbeiten einbauen.

1. Rohrleitung gut durchspulien
2. Membran-Sicherheitsventil einbauen

o Anschlüsse beim Verbinden mit max. 18 Nm anziehen. Durch zu starkes Anziehen konnen sich Risse im Material bilden, was zu Lecks in der Anlage führen kann.
o Einbau in waagrechte Rohrleitung mit Sicherungskappe nach oben
o Durchflussrichtung beachten
o spannungs- und biegemomentfrei einbauen

1. Abblaseleitung installieren

Verbrennungsgefahr durch austretende, heiße Flüssigkeit an der Abblaseöffnung.

Abblaseleitung so legen, dass weder Personennoch Sachschaden durch die austretende Flüssigkeit verursacht werden kann.

Die Abblaseöffnung ist durch einen Pfeil auf dem Ventilkörper gekennzeichnet

1. Den Ausfluss der Abblaseleitung in einen Entwasserungsablauf oder Behälter führen, der den Gesamtinhalt der Anlage aufnehmen kann.

Wenn Gefahr besteht, dass die Abblaseleitung verstopf wird oder einfrieren kann, eine Unterbrechung der Abblaseleitung vornehmen, z.B. durch einen Trichter. Die Ablaufleitung des Trichters muss den doppelten Querschnitt des Sicherheitsventil-Eingangs haben

8. Inbetriebnahme

1. In der Höhe der Abblaseleitung oder am Sicherheitsventil gut sightbar ein Hinweisschild mit folgender Aufschrift anbringen:

Während der Beheizung muss aus Sicherheitsgründen Wasser aus der Abblaseleitung austreten. Nicht verschreiben!

1. Überprüfen, dass alle Wasseranschlüsse wasser-dicht sind
2. Wir empfehlen, vor Inbetriebnahme der Anlage das Leitungsnetz zu durchspullen

9. Instandhaltung

Entspruchend DIN 1988, Teil 8, sollenen unter genannte Maßnahmen regelmäßig durchgeführt werden. Wir empfehlen den Abschluss eines Wartungsvertrages zwischen Betreiber und Installationsunternehmen.

9.1 Inspektion

Durchführung durch ein Installationsunternehmen oder den Betreiber.

Interval: alle 6 Monate

Verbrennungsgefahr durch austretende, heiße Flüssigkeit an der Abblaseöffnung.

Funktionskontrolle durch Überprüfen der Ansprechfähigkeit: Wahrend des Betriebs der Anlage das Sicherheitsventil kurz durch Drehen der Kappe öffnen. Nach Schlieben der Kappe muss das Ventil wieder schlieben und das anstehende Wasser vollständig abfließen.

9.2 Wartung

Durchführung durch ein Installationsunternehmen.

Intervalall:inalmahrlich

Verbrennungsgefahr durch austretende, heiSe

Flüssigkeit an der Abblaseöffnung.

Liegt eine Funktionstörung vor, so kann durch mehrmaliges Betätigkeiten Öffnen und Schlieben der Kappe eine Instandsetzung versucht werden. Gelingt dies nicht, ist ein Austausch zu veranlassen.

10. Entsorgung

• Gehäuse aus Messing
• Sollwertfeder aus Federstahl
• Sicherungskappe aus hochwertigem Kunststoff
• Membrane aus heiSwasserbeständigen Elastomeren

Die ortlichen Vorschriften zur ordnungsgemäßen

Abfallverwertung bzw. Beseitigung beachten!
