Produkttyp	Kombiniertes Sicherheitsventil (Druckminderer, Rückschlagventil, Absperrventile, Sicherheitsventil)
Marke	HONEYWELL
Modell	SG150 (SG150D mit Druckminderer)
Anschlussgrößen	1/2" und 3/4" (Gewinde)
Max. Eingangsdruck	16 bar
Ansprechdruck (Sicherheitsventil)	6, 8 oder 10 bar (Werkseinstellung, nicht veränderbar)
Einstellbarer Ausgangsdruck	Min. 1 bar unter dem Eingangsdruck
Max. Betriebstemperatur	40 °C
Min. Druckabfall	1 bar
Medium	Wasser
Einbaulage	Horizontal und vertikal
Lieferumfang	Gehäuse mit Überwachungsstutzen G1/4", Absperrventile, Druckminderer (SG150D) mit Feinfilter (0,16 mm), Rückschlagventil, Ventil-Service-Set, Auslaufkonus, Isolierhülle
Hauptfunktionen	Druckregelung, Rückschlagventil, Absperrung und Entleerung, Schutz durch Sicherheitsventil
Wartung und Reinigung	Spülvorrichtung alle 6 Monate betätigen; Filter und Absetzbecken bei Bedarf reinigen; jährliche Wartung durch Fachkraft
Periodische Wartung	Alle 1 bis 3 Jahre je nach Betriebsbedingungen durch Fachkraft
Sicherheit	Membran-Sicherheitsventil; Ablauföffnung nicht schließen; strenge Sicherheitshinweise für die Installation
Ersatzteile und Reparaturfähigkeit	Ventil-Service-Set, O-Ringe, Filterelement, Siebtopf, Rückschlagventil, Zubehör (Manometer, Sechskantschlüssel ZR06K)
Werkstoffe	Gehäuse aus entzinkungsbeständigem Messing, transparenter Kunststoff für Siebtopf, Membran aus textilverstärktem NBR
Empfohlene Verwendung	Geschlossener Warmwasserbereiter bis 200 L (gemäß DIN 4753 und DIN 1988)

Häufig gestellte Fragen - SG150 HONEYWELL

Was tun, wenn das Sicherheitsventil dauerhaft tropft?

Wie stelle ich den Ausgangsdruck des Druckminderers ein?

Was ist der maximale Eingangsdruck?

Welche Wartungsintervalle werden empfohlen?

Kann das Ventil vertikal montiert werden?

Wie reinige ich den Filter des Ventils?

Was tun, wenn der Ausgangsdruck instabil ist?

Welche Werkzeuge werden für die Wartung benötigt?

Ist das Ventil für Warmwasser geeignet?

Wie erkennt man, ob das Rückschlagventil defekt ist?

BEDIENUNGSANLEITUNG SG150 HONEYWELL

Anleitung zum späteren Gebrauch aufbewahren!

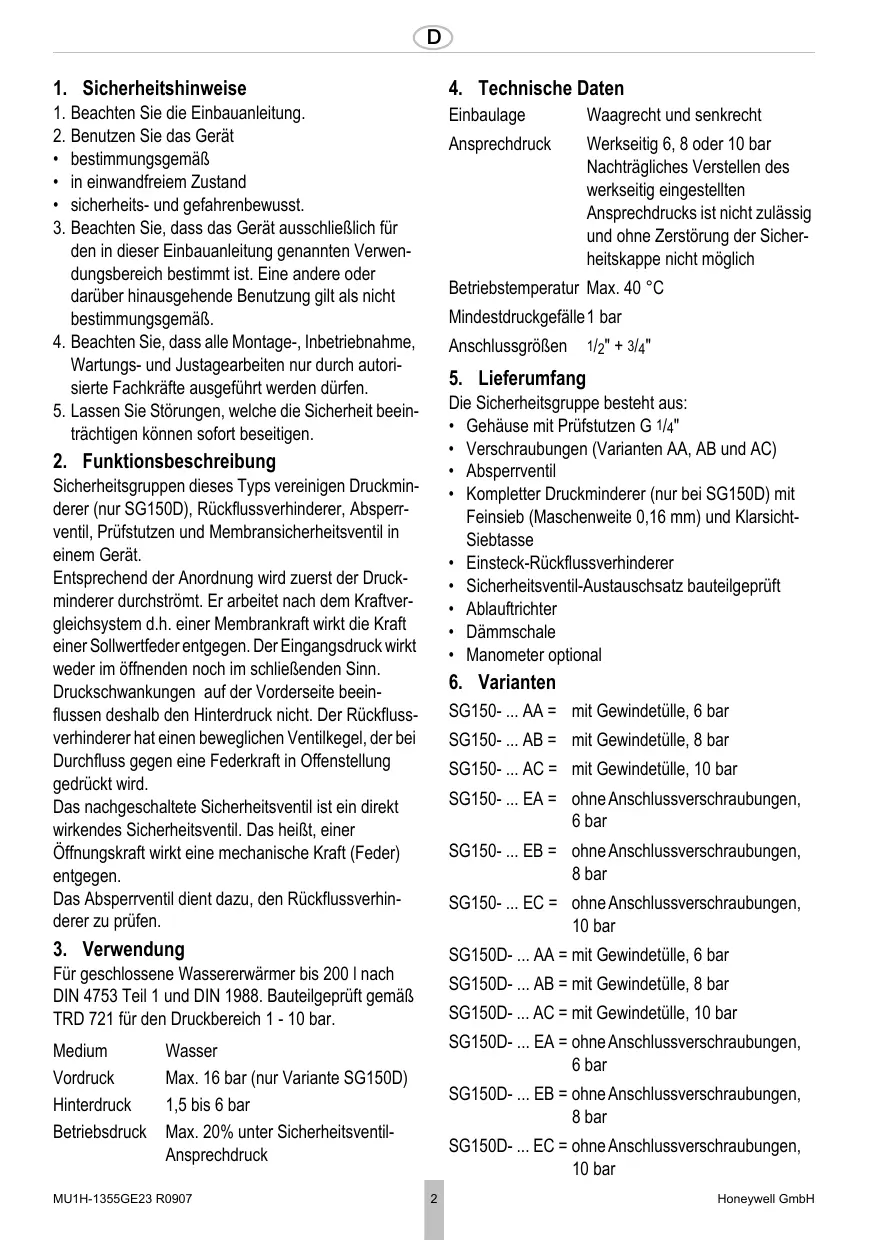

1. Sicherheitschinweise

1. Beachen Sie die Einbauanleitung.
2. Benutzen Sie das Gerät

bestimmungsgemäß
in einwandfreiem Zustand
- Sicherheits- und gefahrenbewusst.
3. Beachten Sie, dass das Gerät ausschließlich für den in dieser Einbauanleitung genommen Verwendungsbereich bestimmt ist. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
4. Beachten Sie, dass alle Montage-, Inbetriebnahme, Wartungs- und Justagearbeiten nur durch autorisierte Fachkräfte ausgeführten werden dürfen.
5. Lassen Sie Störungen, welche die Sicherheit beeinträchtigen können sofort beseitigen.

2. Funktionsbeschreibung

Sicherheitsgruppen these Types vereinigen Druckmin derer (nur SG150D), Rückflussverhinderer, Absperventil, Prufstuten und Membransicherheitsventil in einem Gerät.

Entspruchend der Anordnung wird zuerst der Druckminderer durchströmt. Er arbeitet nach dem Kraftvergleichsystem d.h. einer Membrankraft wirkt die Kraft einer Sollwertfeder entgegen. Der Eingangsdruck wirkt weder im öffentlich noch im schliebenden Sinn. Druckschwankungen auf der Vorderseite beeinflussen deshalb den Hinterdruck nicht. Der Rückflussverhinderer hat einen beweglichen Ventilkegel, der bei Durchfluss gegen eine Federkraft in Offenstellung gedrückt wird.

Das nachgeschaltete Sicherheitsventil ist ein direkt weltendes Sicherheitsventil. Das heißt, einer Öffnungskraft wird eine mechanische Kraft (Feder) entgegen.

Das Absperventil dient dazu, den Rückflussverhinderer zu prufen.

3. Verwendung

Für geschlossene Wassererwärmer bis 200 l nach DIN 4753 Teil 1 und DIN 1988. Bauteilgeprüft gemäß TRD 721 für den Druckbereich 1 - 10 bar.

Medium Wasser

Vordruck Max. 16 bar (nur Variante SG150D)

Hinterdruck 1,5 bis 6 bar

Betriebsdruck Max. 20% unter Sicherheitsventil-Anspruchdruck

4. Technische Daten

Einbaulage Waagrecht und senkrecht

Ansprechdruck

Werkseitig 6, 8 oder 10 bar Nachträgliches Verstellen des workseitig eingestellen Ansprechdrucks ist nicht zulässig und ohne Zerstörung der Sicherheitskappe nicht möglich

Betriebstemperatur Max. 40^

Mindestdruckgefalle 1 bar

Anschlussgroßen 1 / 2^ + 3 / 4^

5. Lieferumfang

Die Sicherheitsgruppe besteht aus:

• Gehäuse mit Prüfstutzen G 1/4"
• Verschraubungen (Varianten AA, AB und AC)
• Absperventil
• Kompletter Druckminderer (nur bei SG150D) mit Feinsieb (Maschenweite 0,16 mm) und Klarsicht-Siebtasse
  Einstech-Rückflussverhinderer
• Sicherheitsventil-Austauschssatz bauteilgeprüft
  Ablauftrichter
• Dammschale
• Manometer optional

6. Varianten

SG150-...AA = mit Gewindetülle, 6 bar
SG150-...AB=mitGewindetülle,8bar
SG150- ... AC = mit Gewindetülle, 10 bar
SG150- ... EA = ohne Anschlussverschraubungen, 6 bar
SG150- ... EB = ohne Anschlussverschraubungen, 8 bar
SG150- ... EC = ohne Anschlussverschraubungen, 10 bar
SG150D-...AA = mitGewindetülle,6bar
SG150D-...AB = mitGewindetülle,8bar
SG150D-...AC = mit Gewindetülle, 10 bar
SG150D- ... EA = ohne Anschlussverschraubungen, 6 bar
SG150D- ... EB = ohne Anschlussverschraubungen, 8 bar
SG150D- ... EC = ohne Anschlussverschraubungen, 10 bar

7. Montage

7.1 Einbauhinweise

• Sicherheitsgruppe vor dem Wassererwärmer in die Kaltwasserleitung einbauen
• Einbau in waagrechte und senkrechte Rohrleitung möglich
• Der Einbau ist so vorzunehmen, dass

o sich zwischen Sicherheitsventil und Wassererwärmer keine Absperrarmaturen, Verengungen und Siebe befinden
o eine gute Zugänglichkeit für Wartungs- und Servicearbeiten gewährleistet ist
o das Sicherheitsventil oberhalb des Wassererwär-mers angeordnet ist, damit das Auswechseln des Sicherheitsventil-Austauschsatzes ohne Entleeren des Wassererwärners möglich ist

• Ist im Aufstellungsraum keine Abflussmöglichkeit gegeben, kann das Sicherheitsventil auch im Nachbarraum angeordnet werden. Es ist die DIN 1988 Teil 2 zu beachten
• Abstand zum Wassererwärmer ca. 1m
• Wahlend der Beheizung muss aus Sicherheitsgründen Wasser aus der Abblasleitung austreten. Nicht verschreiben!
  Die Ablaufleitung des Membran-Sicherheitsventils muss beobachtbar sein!
• Soll der Ablaufrichter nicht direkt mit der Sicherheitsgruppe verbunden werden, ist zwischen der Sicherheitsgruppe und dem Ablaufrichter eine Abblaseleitung zu installieren!
  Die Abblaseleitung muss in Großdes Sicherheitsventil-Austrittssquerschnitt ausgeführnt sein und damit nicht mehr als 2 Bögen aufweisen und hochstens 2 m lang sein!
• Werden aus zwingenden Gründen mehr Bögen oder eine größere Länge erforderlich, so muß die gesamte Abblaseleitung eine Nennweite größere ausgeführten werden. Mehr als 3 Bögen sowie eine Länge über 4 m sind unzulässig!
  Die Abblaseleitung muß mit Gefälde verlegt sein!

7.2 Montageanleitung

1. Rohrleitung gut ausblasen oder aussprülen
2. Sicherheitsgruppe in die Kaltwasserleitung einbauen

o Durchflussrichtung beachten

o spannungs- und biegemomentfrei einbauen

8. Inbetriebnahme

8.1 Hinterdruck einstellen

Ausgangsdruck min. 1 bar unter Eingangsdruck einstellen.

1. Absperrarmatur eingangsseitig schlieben
2. Ausgangsseite druckentlasten (z.B. durch Wasser-zapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Schlitzschraube lose n o Schlitzschraube nicht herausdrehen
5. Druckfeder entspannen o Verstellgriff nach links (-) bis zum Anschlag drehen
6. Absperrarmatur eingangsseitig langsam offen
7. Verstellgriff drehen, bis die Einstellskala den gewünschten Wert anzeigt
8. Schlitzschraube wieder festziehen
9. Absperrarmatur ausgangsheitig langsam offen

9. Instandhaltung

Entspruchend der DIN 1988, Teil 8, sollen folgende Maßnahmen regelmäßig vorgesehen werden. Wir empfehlen den Abschluss eines Wartungsvertrags zwischen Betreiber und Installationsunternehmen.

9.1 Inspektion

9.1.1 Druckminderer

Interval:innmaljahrlich

1. Absperrarmatur ausgangsbeitig schlieben
2. Hinterdruck mit Druckmessgerät bei Nulldurchfluss kontrollieren

o Steigt der Druck langsam an, ist die Armatur eventuell verschmutzt oder defekt. Führn Sie in thisem Fall eine Wartung und Reinigung durch

1. Absperrarmatur ausgangsheitig langsam offen

9.1.2 Rückflussverhinderer

Interval:innmaljahrlich

1. Absperrarmatur eingangsseitig schlieben
2. Prüfventil öffnen

o Bis zur Druckentlastung wird etwas Wasser am Prüfventil ausfließen. Nach kurzer Zeit muss der Wasserausfluß aufhören. Tropft oder lauft das Wasser beständig weiter, so ist der Austausch des Rückflussverhinderers notwendig - siehe Wartung Rückflussverhinderer

1. Prüfventil wieder schlossen
2. Absperventil wieder öffnen

9.1.3 Sicherheitventil

i Interval:alle6Monate

1. Anluftvorrichtung betätigten
2. Anluftvorrichtung loslassen
3. Absperventil schiesst
4. anstehendes Wasser fließt komplett ab

Funktsstorung:

1. Anlüftvorrichtung mehrmals betätigten, ggf. eine Instandsetzung veranlassen

9.2 Wartung

9.2.1 Druckminderer

Interval: 1-3 Jahre (abhängig von den örtlichen Bedingungen) Durchführung durch ein Installationsunternehmen.

1. Absperrarmatur eingangsseitig schlieben
2. Ausgangsseite druckentlasten (z.B. durch Wasser-zapfen)
3. Absperrarmatur ausgangsbeitig schlieben
4. Schlitzschraube lose n o Schlitzschraube nicht herausdrehen A Vorsicht!

In der Federhaube befindet sich eine Druckfeder. Durch Herausspringen der Druckfeder kann es zu Verletzungen kommt.

• Stellen Sie sicher, dass die Druckfeder entspannt ist!

• Druckfeder entspannen o Verstellgriff nach links (-) bis zum Anschlag drehen

• Federhaube abschrauben o Doppelringschlüssel ZR06K verwenden
• Gleitring herausnehmen
• Ventileinsatz mit Zange herausziehen
• Siebtasse abschrauben o Doppelringschlüssel ZR06K verwenden
  10.Nutring herausnehmen
  11.Dichtscheibe, Dusenkante und Nutring auf einwandfrei Zustand überprüfen, falls erforderlich Ventileinsatz komplett auswechseln
  12.Sieb herausnehmen, reinigen und wieder einstecken
  13.O-Ring auf Siebtasse stecken
  14.Montage in umgekehrter Reihenfolge

Membrane mit Finger eindrücken, dann Gleitring einlagen Siebtasse handfest (ohne Werkzeug) einschrauben

15.Einstellskala justieren und Hinterdruck einstellen

9.2.2 Rückflussverhinderer

Durchführung durch ein Installationsunternehmen.

1. Absperrarmatur eingangsseitig schlieben
2. Ausgangssite druckentlasten (z.B. durch Wasser-zapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Rückflussverhinderer austauschen

9.3 Justierung der Einstellskala

Bei Demontage des Verstellgriffs Goes the Justierung verloren. Eine Neujustierung ist mit Hilfe eines Manometers möglich.

1. Absperrarmatur eingangsseitig schlieben
2. Ausgangsseite druckentlasten (z.B. durch Wasser-zapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Manometer montieren
5. Schlitzschraube offen o Schlitzschraube nicht herausdrehen
6. Absperrarmatur eingangsseitig langsam offen
7. Gewünschten Hinterdruck einstellen (z.B. 4 bar)
8. Skalenwert (z.B. 4) mit Markierung in Fenstermitte in Übereinstimmung bringen
9. Schlitzschraube wieder festziehen
   10.Absperrarmatur ausgangsseitig langsam offen

9.4 Reinigung

Vorsicht! Zum Reinigen der Kunststoffekeine Lösungsmittel- und/oder alkoholhaltigen Reinigungsmittel benutzen, da diese zu Wasser-schädten führen können!

Bei Bedarf können die Siebtasse und das Sieb gereinigt werden.

Durchführung durch ein Installationsunternehmen oder den Betreiber.

Es durren keine Reinigungsmittel in die Umwelt oder Kanalisation gelangen!

1. Absperrarmatur eingangsseitig schlieben
2. Ausgangsseite druckentlasten (z.B. durch Wasser-zapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Siebtasse abschrauben o Doppelringschlüssel ZR06K verwenden
5. Sieb Herausnahmen, reinigen und wieder einstecken
6. O-Ring auf Siebtasse stecken
7. Siebtasse handfest (ohne Werkzeug) einschrauben
8. Absperrarmatur eingangsseitig langsam offen
9. Absperrarmatur ausgangsheitig langsam offen

10. Entsorgung

• Gehäuse aus entzinkungsbeständigem Messing
  Verschraubungen aus Messing
• Druckminderer-Feinsieb aus Edelstahl
• Druckminderer-Siebtasse aus glasklarem Kunststoff
• Druckminderer-Ventileinsatz, Druckminderer-Federhaube mit Verstellgriff, Absperventile, Prüstzen, Rückflussverhinderer, Sicherheitsventil

Austauschsetz, Ablaufrichter aus hochwertigem Kunststoff

• Membrane aus NBR, gewebeverstärkt
  Dichtungen aus NBR
• Dämmschale aus EPP

Die ortlichen Vorschriften zur ordnungsgemänen Abfallverwertung bzw. Beseitigung beachten!

11. Störungen / Fehlersuche

Störung	Ursache	Behebung
SG150 und SG150D
Tropft	Während der Aufheizung des Wasserewärmers	kein Fehler, normale Funktion
	Tropft ständig durch Verschmutzung	Anlüftgriff mehrmals betätigten, dadurch werden Schmutzpartikel ausgespüt oder ggf. austauschen
Rückflussverhinderer schließt im Vorderdruckbereich nicht dicht ab	Druckanstieg im Vorderdruckbereich	Rückflussverhinderer austauschen
	Dichtflächen verschmutzt oder verschlissen	Rückflussverhinderer austauschen
Kein oder zu weniger Wasser- druck	Absperarmaturen vor oder hinter der Sicherheitsgruppe nicht ganz geöffnet	Absperarmaturen ganz öffnen
	Sicherheitsgruppe nicht in Durch-flussrichtung montiert	Sicherheitsgruppe in Durchflussrichtung montieren (Pfeilrichtung auf Gehäuse beachten)
nur SG150D
Wasseraustritt aus Federhaube	Membrane Ventileinsatz defekt	Ventileinsatz ersetzen
Kein oder zu weniger Wasser- druck	Druckminderer nicht auf gewündten Hinterdruck eingestellt	Hinterdruck einstellen
	Siebeinsatz Druckminderer verschmutzt	Siebeinsatz reinigen oder ersetzen
Eingestellter Hinterdruck bleibt nicht konstant	Siebeinsatz Druckminderer verschmutzt oder verschlissen	Siebeinsatz reinigen oder ersetzen
	Düse oder Dichtscheibe Ventilein-satz verschmutzt oder beschädigt	Ventileinsatz ersetzen
	Druckerhöhung auf Hinterdruckseite (z.B. durch Wassererwärmungs- gerät)	Funktion Rückflussverhinderer, Sicher-heitsgruppe, usw. überprüfen
	Ausdehnungsswasser vom Warm- wasserbereiter	Rückflussverhinderer vor dem Warmwas- seraufbereiter und ggf. Einhebelmischer überprüfen.
		Absperventile zur Zulaufleitung Warm- wasserbereiter schreiben. Warmwas- serzapfstelle öffnen. Bleibt Druck konstant? Ausdehnungswasser des WWB. Steigt Druck an? Druckminderer defekt.

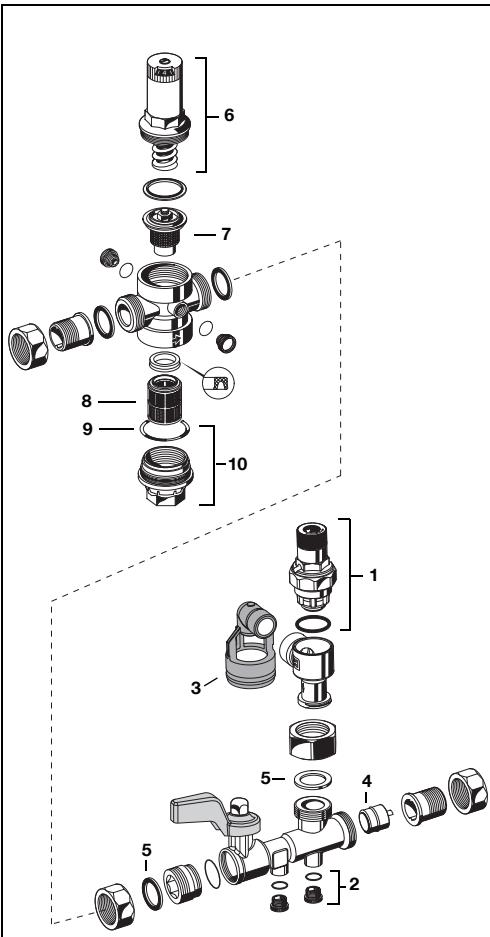

12. Ersatzteile

Nr.Bezeichnung Nennweite Artikel-Nummer

1 Sicherheitsventil-

Austauschsatz

Bauteilprüfnummer

**gultige Prufnummer

2 Verschlussstopfen S06K-1/4

mit O-Ring R1/4"

(5 Stuck)

3 Ablaufrichter TA160S

4 Einsteckrückfluss- 1 / 2 2166200

verhinderer 3/4" 2110200

5 Dichtringsatz 1/2" 0901443

(10 Stuck) 3/4" 0901444

6 Federhaube 1 / 2^ + 3 / 4^ 0901515

komplett mit

Einstellskala

7 Ventileinsatz 1 / 2^ + 3 / 4^ D06FA-1/2

komplet (ohne

Sieb)

Gehäuse 50mm , Anschlusszapfen oben G1 / 4''

Teilung: 0-16 bar

D150 Druckminderer

Druckminderer D150-1/2 zur Ergänzung der Sicherheitsgruppen SG150 mit Anschlussgroßen 1/2"

D160S Druckminderer

Druckminderer D160S-3/4 zur Ergänzung der Sicherheitsgruppen SG150 mit Anschlussgroßen 3/4"

VST06-A Anschluss-Set

Mit Gewindetülle

VST06-B Anschluss-Set

Mit Lottuille

für SG150D
FN09S

M07M

M08M

ZR06K

VST06-A

VST06-B

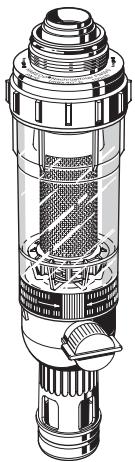

FN09S HABEDO® Nachrustfilter

Rückspulbarer Feinfilter zum nachträglichen Umrüsten des Druckminderers zur Filterkombination

M07M Manometer

Gehäuse 63 mm, Anschlusszapfen
hinten G1/4"

Teilung: 0-4 bar, 0-10 bar, 0-16 bar, 0-25 bar
Bei Bestellung Teilungs-Endwert angegeben

M08M Manometer

Gehäuse 50mm , Anschlusszapfen oben G1/4"

Teilung: 0-16 bar

ZR06K Doppel-Ringschlüssel

Zum Lösen von Federhaube und Siebasse

VST06-A Anschluss-Set

Mit Gewindetülle

VST06-B Anschluss-Set

Mit Lottülle

1. Safety Guidelines

Pressionaval 1,5 bis 6 bar

MU1H-1355GE23 R0907

Pressione a Valle 1,5 bis 6 bar

1. Sicherheitseinweise 2
2. Funktionsbeschreibung 2
3. Verwendung 2
4. Technische Daten 2
5. Lieferumfang 2
6. Varianten 2
7. Montage 3
8. Inbetriebnahme 3
9. Instandhaltung 3
10. Entsorgung 5
11. Störungen / Fehlersuche 5
12. Ersatzteile 6
    13.Zubehor 7

F
