Tipo de producto	Válvula de seguridad de membrana
Marca	Honeywell
Modelo	SM180
Uso	Protección de instalaciones solares cerradas con seguridad intrínseca
Fluido admisible	Agua o mezcla agua-glicol según VDI 2035, líquidos de grupos 1 y 2 compatibles
Presión de apertura	Ajustada de fábrica: 2,5 / 3,0 / 4,0 / 6,0 / 8,0 o 10,0 bares
Temperatura de servicio	-20 °C a +160 °C
Conexión de entrada (rosca interior)	Rp 1/2" o Rp 3/4"
Conexión de salida (rosca interior)	Rp 1/2", Rp 3/4" o 1"
Material de la carcasa	Latón
Membrana	Elastómero resistente al agua caliente
Muelle de calibración	Acero para muelles
Tapa de seguridad	Material sintético de alta calidad
Posición de montaje	Horizontal, tapa de seguridad hacia arriba
Par de apriete máx. de las conexiones	18 Nm
Inspección	Cada 6 meses (verificación de la capacidad de respuesta)
Mantenimiento	Anual por un profesional
Normas	Directiva de Equipos a Presión (DESP), DIN 1988 parte 8
Contenido del suministro	Válvula de seguridad (carcasa, muelle, membrana, tapa)
Garantía	Consultar las condiciones generales de venta

Preguntas frecuentes - SM180 HONEYWELL

¿Cuál es la presión de apertura de la válvula SM180?

La presión de apertura está ajustada de fábrica y puede ser de 2,5 / 3,0 / 4,0 / 6,0 / 8,0 o 10,0 bares según la variante. Este ajuste no puede modificarse sin destruir el clapet de seguridad.

¿En qué posición debo montar la válvula SM180?

La válvula debe montarse horizontalmente con la tapa de seguridad hacia arriba. Debe instalarse en el punto más alto del generador de calor o cerca de él, en la tubería de impulsión.

¿Qué fluidos se pueden usar con esta válvula?

Los fluidos admisibles son agua o una mezcla agua-glicol según VDI 2035, así como líquidos de los grupos de fluidos 1 y 2 (directiva DESP) que no ataquen los materiales utilizados.

¿Cuál es el rango de temperatura de funcionamiento?

La temperatura de servicio admisible es de -20 °C a +160 °C.

¿Cómo comprobar el correcto funcionamiento de la válvula?

Durante la operación, abra brevemente la válvula girando la tapa. Después del cierre, la válvula debe cerrarse y el agua debe drenar completamente. Esta verificación debe realizarse cada 6 meses.

¿Qué hacer en caso de mal funcionamiento de la válvula?

Accione varias veces la apertura y cierre de la tapa. Si el problema persiste, haga reemplazar la pieza por un profesional. Se recomienda un mantenimiento anual por un profesional.

¿Cuáles son las dimensiones de conexión disponibles?

La conexión de entrada puede ser Rp 1/2" o Rp 3/4" (rosca interior). La conexión de salida puede ser Rp 1/2", Rp 3/4" o 1" (rosca interior).

¿Puedo modificar el ajuste de presión de la válvula?

No, el ajuste de presión se realiza en fábrica y no puede modificarse sin destruir el clapet de seguridad. Elija la variante correspondiente a la presión deseada.

¿Cómo instalar la tubería de descarga?

La tubería de descarga debe tener al menos el diámetro de la salida de la válvula, no superar 2 m de longitud y tener como máximo 2 codos. Debe instalarse con pendiente y desembocar en un sistema de evacuación o depósito adecuado.

¿Qué materiales se utilizan en la válvula SM180?

La carcasa es de latón, la membrana de elastómero resistente al agua caliente, el muelle de acero para muelles, y la tapa de seguridad de material sintético de alta calidad.

MANUAL DE USUARIO SM180 HONEYWELL

Guardar estas Instrucciones para su uso futuro!

Válvula de seguridad de membrana

Membran-sikkerhetsventilen

MémbopaHHbI

npedoxpanHeIbHbI Knaan

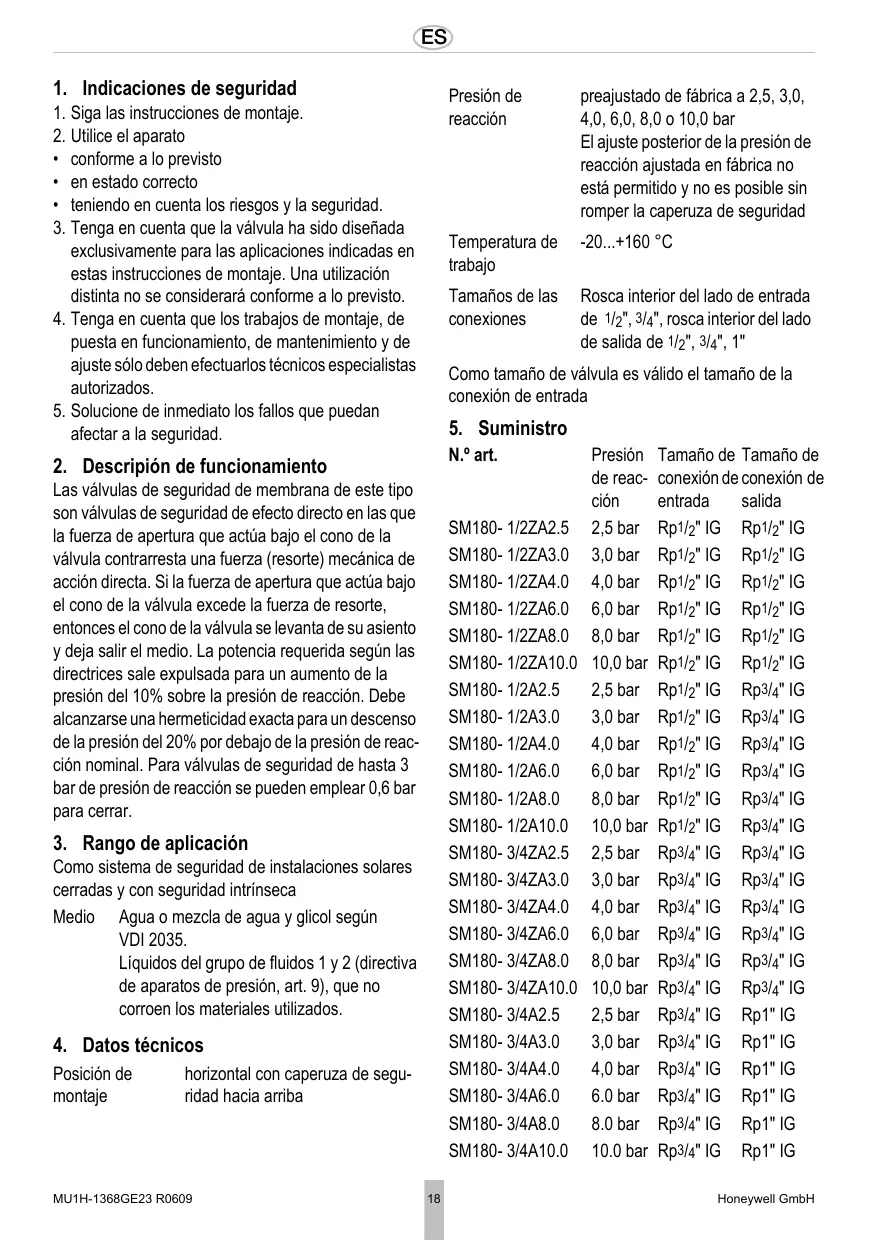

1. Indicaciones de seguridad 18
2. Descripción de funciona 18
3. Rango de aplicación 18
4. Datos&Tecnicos 18
5. Suministro 18
6. Suministro 18
7. Montaie 19
8. Puesta en service 19
9. Mantenimiento 20
10. Residuos 20

N

1. Indicaciones de seguridad

1. Siga las instrucciones de montaje.

2. Utilice el aparato

3. conforme a lo previsto

4. en estado correcto
5. teniendo enIELDalosriesgos y laseguidad.

6. Tenga en cuenta que la valvula ha sido disnada exclusivamente para las aplicaciones indicadas en estas instrucciones de montaje. Una utilizaciondistincta no se considerarac conforme a lo previsto.

7. Tenga en cuenta que los trabajo de montaje, de puesta en funcionaimiento, deostenimiento y de ajuste solo deben efectuarlos先进技术 especialistas autorizados.

8. Soluciones de inmediato losfallos que poderan afectar ala seguidad.

2. Descripción de funciona

Las valvulas de seguridad de membrana de este tipo son valvulas de sécurité de efecto directo en las que la fuerza de aperture que actúa bajo el cono de la valvula contrarresta una fuerza (resorte) mecánica de ACCION directa. Si la fuerza de aperture que actúa bajo el cono de la valvula excede la fuerza de resorte, entonces el cono de la valvula se levanta de su asiento y deja salir el medio. La potencia requerida según las directrices sale expulsada para un aumento de la presión del 10% sobre la presión de reación. Debe alcanzarse una hermeticidad exacta para un descenso de la presión del 20% por debajo de la presión de reación nominal. Para valvulas de seguridad de hasta 3 bar de presión de reacción se pueda employer 0,6 bar para cerrar.

3. Rango de aplicación

Como sistemas de seguridad de instalaciones solares cerradas y con seguridad intrinseca

Medio Agua o mezcla de agua y glicol segun VDI 2035.

Liquidos del grupo de fluidos 1 y 2 (directiva de aparatos de presión, art. 9), que no correoen los materiales realizados.

4. Datos&Tecnicos

Posión de montaje

horizontal con caperuza de seg-. ridad hacía arriba

Presión de preajustado de fibrama a 2,5,3,0,
reación 4,0,6,0,8,0 o 10,0 bar
El ajuste posterior de la presión de reacción ajustada en fibrama no está permitted y no es possible sin romper la caperuza de seguridad

Temperatura de -20...+160 °C trabajo

Tamaños de las Rosca interior del lado de entrada de 1/2", 3/4", roscá interior del lado de salute de 1/2", 3/4", 1"

Como tamaro de valvula es valido el tamaro de la connexion de entrada

5. Suministro

N.° art.	Presión de reación	Tamaño de conexión de conexión de entrada	Tamaño de salida
SM180- 1/2ZA2.5	2,5 bar	Rp1/2" IG	Rp1/2" IG
SM180- 1/2ZA3.0	3,0 bar	Rp1/2" IG	Rp1/2" IG
SM180- 1/2ZA4.0	4,0 bar	Rp1/2" IG	Rp1/2" IG
SM180- 1/2ZA6.0	6,0 bar	Rp1/2" IG	Rp1/2" IG
SM180- 1/2ZA8.0	8,0 bar	Rp1/2" IG	Rp1/2" IG
SM180- 1/2ZA10.0	10,0 bar	Rp1/2" IG	Rp1/2" IG
SM180- 1/2A2.5	2,5 bar	Rp1/2" IG	Rp3/4" IG
SM180- 1/2A3.0	3,0 bar	Rp1/2" IG	Rp3/4" IG
SM180- 1/2A4.0	4,0 bar	Rp1/2" IG	Rp3/4" IG
SM180- 1/2A6.0	6,0 bar	Rp1/2" IG	Rp3/4" IG
SM180- 1/2A8.0	8,0 bar	Rp1/2" IG	Rp3/4" IG
SM180- 1/2A10.0	10,0 bar	Rp1/2" IG	Rp3/4" IG
SM180- 3/4ZA2.5	2,5 bar	Rp3/4" IG	Rp3/4" IG
SM180- 3/4ZA3.0	3,0 bar	Rp3/4" IG	Rp3/4" IG
SM180- 3/4ZA4.0	4,0 bar	Rp3/4" IG	Rp3/4" IG
SM180- 3/4ZA6.0	6,0 bar	Rp3/4" IG	Rp3/4" IG
SM180- 3/4ZA8.0	8,0 bar	Rp3/4" IG	Rp3/4" IG
SM180- 3/4ZA10.0	10,0 bar	Rp3/4" IG	Rp3/4" IG
SM180- 3/4A2.5	2,5 bar	Rp3/4" IG	Rp1" IG
SM180- 3/4A3.0	3,0 bar	Rp3/4" IG	Rp1" IG
SM180- 3/4A4.0	4,0 bar	Rp3/4" IG	Rp1" IG
SM180- 3/4A6.0	6.0 bar	Rp3/4" IG	Rp1" IG
SM180- 3/4A8.0	8.0 bar	Rp3/4" IG	Rp1" IG
SM180- 3/4A10.0	10.0 bar	Rp3/4" IG	Rp1" IG

6. Suministro

La valvula de seguidad consta de:

• Carcasa en ejectación angular
• Muelle de ajuste
• Membrana
• Caperuza de seguridad con identificacion del componente

7. Montaje

7.1 Notas para el montaje

• Montar la valvula de seguridad en el punto más alto del generator de calor o muy cerca de él en la tuberia de alimentación
• El montaje se realizará de forma que

o no haya ningún dispositivo de ciere, estrechar-. miento o tamices entre la valvula de seguridad y el generator de calor
o se pueda garantizar una buena accesidad paralos problemas de mantenimiento y servicios
o la valvula de seguridad está colocada por encima del generator de calor
o entre la valvula de segundad y el generator de calor se haya instalado un conductor de unión recto de mayor 1 m de长大 y del时间为 de la seccion de entrada

• La tuberia de descarga debe fabricarse del tameno de la seccion de calidad de la valvula de segundad y noDebe tener mas de 2 curvas y max.2 m de长大o
• La tuberia de descarga debe fabricarse del tameno de la seccion de calidad de la valvula de segundad y noDebe tener mas de 2 curvas y max.2 m de长大o
• La tuberia de descarga debe colocarse conASNivel

7.2 Instrucciones de montaje

La valvula de seguridad no se debe sobrecal-. lentar bajo problemas de soldadura en la instalacion. La valvula de seguridad solo se peutincorporar despues de haber realizado这些东西trabajos.

1. Limpiar de impurezas la tuberia.
2. Instalar la valvula de seguidad de membrana o Empalmar las conexionesYPD a un maximo de 18 Nm. Si se aprieta demasiado能把 formarse gretas en el material, lo que能把ivelar a provoc fugas en la instalacion.

o Montaje en tuberías horizontales con caperuza de seguridad hacía arriba
o Observar la direccion de paso
o Instalar libre de tensiones y flexiones

1. Instalar la tuberia de descarga

Existe peligro de quemadurasdeferido al liquido caliente que sale por la aperture de descarga. Colocar la tuberia de descarga de forma que no se pueda provocar daños ni en personas ni en cosasdeferido al liquido que sale.
La aperture de descarga está SIGNALada mediante una flecha en el cuerpo de la valvula
4. Dirigir la受害者 de la tuberia de descarga en un desagüe o recipientte que pueda acoger el contenido total de la instalación

Si existe peligro de que se obstruya o congele la tuberia de descarga,Debe llvarse a cabo una interrupcion de la tuberia de descarga, por exemple mediante un embudo. La tuberia de desague del embudo debe tener el doble deSECTION que la entrada de la valvula de segu-ridad.

8. Puesta en servicios

1. Cerca de la tuberia de descarga o en la valvula de seguridad, colocar bien visible un rótulo con la asigniente inscripción:
   Por motivos de seguridad, durante el calentamento debeEARagua de la tuberia de descarga. JNo cerrar!
2. Comprobar que todas las conexiones de agua sean impermeables
3. Recomendamos limpar la red de tuberías antes deponer en marcha la instalación

9. Mantenimiento

Conforme a la norma DIN 1988, parte 8, sedeferianlllevaracabo regularamentelesmedidasmencionadasa continuacion.Recomendamosformalaruncontrato demantimientoentreelpropietarioyelaEmpresa de instalacion.

9.1 Inspeccion

Se realizará por unaEmpresa instaladora o por la�性idad explotadora.

Intervalo: cada 6 meses

Existe privileo de quemaduras bajo al liquido caliente que sale por la aperture de descarga.

Control de funciona bajo la comparación de la capacité de rección: durante el funciona de la instalación abrir brevemente la valvula de seguridad girando la caperuza. Después de cerrar la caperuza, deben cerrarse de nuevo la valvula y deben salir Completely el agua en camino.

9.2 Mantenimiento

Lo deben realizar unaEmpresa instaladora. Intervalo: una vez al año

Existe peligro de quemaduras bajo al liquido caliente que sale por la aperture de descarga.

Si se produce un mal funciona, se peut intentar repararccionando repetidas vezes la apertura y ciderre de la caperuza. Si no se consigue, se deben realizar un cambio.

10. Residuos

• Carcasa de latón
• Resorte de valor teórico en acero para muelles
• Caperuza de seguridad de plástico de gran calidad
• Membrana de elastómeros resistente al agua caliente

Respectar las normativas locales para un correcto reciclaje/eliminacion de los residuos!
