GEBRUIKSAANWIJZING VARIAX ACOUSTIC 300 LINE 6

An dieser Stelle möchten wir Larry Thomas danken, dass er uns ein paar seiner äußerst wertvollen Klassikgitarren zur Verfügung gestellt hat. ACOUSTIC 300-Serie Pilotenhandboek 40-00-0093 Beperkte elektrofone uitgave verkrijgbaar @ www.line6.com Versie A Lees de volgende belangrijke veiligheidsinstructies door alvorens je akoestische Variax 300 te gebruiken. Bewaar deze instructies op een veilige plaats op. 1. Behartig alle waarschuwingen in dit Pilotenhandboek. Doe je dat namelijk niet, dan vervalt de garantie voor je akoestische Variax 300 c.q. wordt het instrument beschadigd. 2. Bewaar je akoestische Variax 300 nooit op plaatsen met een extreme temperatuur/luchtvochtigheid op. Als jij het wat te warm/koud of droog/vochtig vindt, voelt je akoestische Variax 300 zich evenmin lekker. 3. Zorg dat er geen voorwerpen of vloeistoffen op je instrument vallen of druppen. Bovendien is dit instrument niet bedoeld om te gaan tennissen of inbrekers af te schrikken. 4. Gebruik, voor de voeding van je akoestische Variax 300 uitsluitend AA-alkalinebatterijen of de bijgeleverde XPS Mini. Voor de voeding van de XPS Mini mag je uitsluitend de bijgeleverde adapter of een gelijkwaardige vervanging gebruiken. 5. Sluit de adapter alleen aan op een stopcontact met een netspanning van 100~120V of 230V, 47~63Hz (zie het merkplaatje op de adapter voor de benodigde netspanning). 6. Ga nooit op het netsnoer staan. Zet geen zware voorwerpen op het netsnoer om te voorkomen dat het gekneusd of beschadigd wordt.

7. Verbreek de aansluiting tussen de akoestische Variax 300 en de XPS Mini, als je hem langere tijd niet wilt gebruiken.

8. Voer enkel de in dit Pilotenhandboek uitdrukkelijk vermelde handelingen uit. Handelingen of ingrepen, die niet in dit Pilotenhandboek vermeld staan, mogen alleen door een erkende herstellingsdienst worden uitgevoerd. 9. Het luisteren op een pittig volume kan leiden tot gehoorverlies – en zoiets is onomkeerbaar. Zet het volume dus nooit overdreven hard. Je Variax wordt met de volgende dingen geleverd: XPS Mini, PX-2 adapter, TRS-kabel, trussrod-inbussleutel. WAARSCHUWING: Om het risico op brand en elektrocutie te beperken mag je dit product niet blootstellen aan regen of vochtigheid. OPGELET: OPGELET: Dit product bevat geen onderdelen die door de gebruiker hersteld mogen worden. Laat dit werk over aan een erkende technische dienst. Dit product werd uitvoerig getest. Daarbij is gebleken dat het, volgens “Part 15” van de Amerikaanse FCC Rules, beantwoordt aan de vereisten voor “Class B”-apparaten. Meer bepaald moet het product aan de volgende eisen voldoen: (1) Het mag geen schadelijke interferenties veroorzaken en (2) het moet bestand zijn tegen eventueel ontvangen interferenties die de werking van het product op een onvoorspelbare manier zouden kunnen beïnvloeden. Let op: Line 6®, POD®, POD®xt, POD®xt Live, Bass POD®xt Live, POD®xt Pro, A.I.R.™, FBV™, FBV Express™, FBV Shortboard™, FB4™, FBV2™, Amp Farm®, Line 6 Monkey™, Line 6 Edit™ en Variax® zijn handelsmerken van Line 6, Inc. Alle productnamen, handelsmerken en namen van artiesten zijn eigendom van de betreffende bedrijven en personen, die op geen enkele manier aan Line 6 verbonden zijn. De productnamen, afbeeldingen en artiestennamen worden alleen gehanteerd als verwijzing naar de producten wier geluiden Line 6 tijdens de ontwikkeling van dit product bestudeerd heeft. Het gebruik van productnamen, handelsmerken en afbeeldingen van artiesten impliceert geen medewerking of ondersteuning. Inhoud Welkom bij de akoestischeVariax 300 Aansluitingen ......................................... Traditionele aanpak XPS-voeding Specificaties van de kabel

2~3 Instellingen .............................................. 4~6 VOL BODY MIC COMP VERB PROG TUNE Instellingen opslaan..................................... 7 Schoonmaak en onderhoud ....................... 8 Welkom bij de akoestische Variax 300 Bedankt voor je aankoop van een akoestische Variax 300 en je bereidwilligheid om ons te begeleiden op onze speurtocht naar het perfecte gitaargeluid. De handige en vlakke body van dit instrument bevat te gekke akoestische sounds die zowel in de studio als live goed tot hun recht komen. Hoe werkt het allemaal? Hoe zijn we erin geslaagd om zo denderende sounds in één compacte akoestische Variax 300 te proppen? Het begint met een piëzo-pickup in de brug, die de snaartrillingen opvangt. Die signalen worden met een EQ bewerkt en door onze software-algoritmen gehaald, die de natuurkundige kenmerken van de gemodelleerde gitaren simuleren. Dat procédé verandert de snaartrillingen dynamisch en op zo’n manier dat precies het geluid van het gemodelleerde instrument wordt voortgebracht.

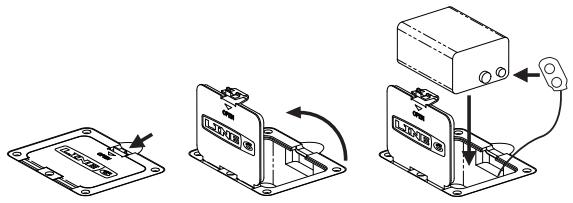

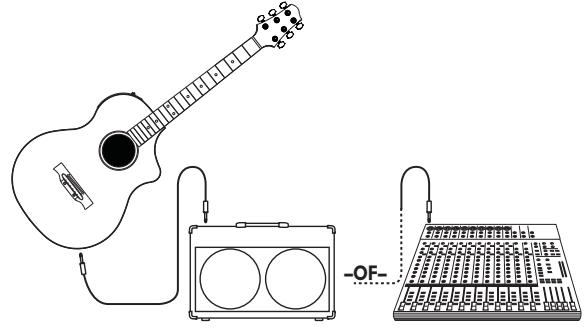

Bovendien kun je de plaatsing van de gesimuleerde microfoon wijzigen, het geluid met een compressor bewerken en van galm voorzien. Dit alles wordt je geserveerd via eenvoudig te gebruiken bedieningsorganen. Je kunt zelfs je eigen sounds opslaan – en je instrument snel stemmen. Aansluitingen Traditionele aanpak De eenvoudigste manier om met de akoestische Variax te werken is door hem, met een gitaarkabel (mono), op een mengpaneel of een akoestische versterker aan te sluiten. De batterijen worden alleen aangesproken, wanneer de gitaarkabel –een monosnoer– op het instrument is aangesloten. Om te zorgen dat de batterijen langer meegaan moet je de aansluiting van die kabel op de Variax verbreken, zolang je er niet op speelt. OPMERKING: Als je net vóór een optreden merkt dat je –OF– vergeten bent AA-batterijen te gaan halen, kun je de houder uit het batterijvak halen en een gewone 9V-batterij installeren. Dat is echter als noodoplossing bedoeld, omdat een dergelijke batterij maar een levensduur van 1 à 2 uur heeft. Je beseft natuurlijk dat al die leuke elektronica binnenin de Variax van stroom moet worden voorzien. Dus moet je zes AA-batterijen in het batterijvak stoppen. Bij gebruik van nieuwe alkalinebatterijen kun je 10~12 uur continu spelen.

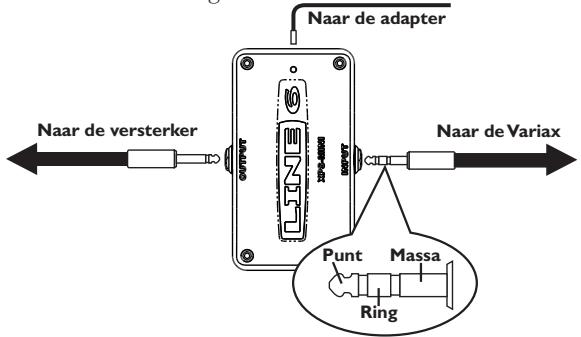

XPS-voeding We beseffen ook wel dat het vervangen van de batterijen niet tot de favoriete sporten van een gitarist behoort, dus hebben we nog iets anders verzonnen: de onopvallende en handige XPS Mini. Naar de adapter Naar de versterker Monokabel Naar de Variax TRS-kabel Punt Massa Ring OPMERKING: Gebruik uitsluitend de bijgeleverde XPS Mini (of batterijen) om naar behoren met de akoestische Variax 300 te kunnen werken. Het gebruik van andere adapters (zelfs al zijn ze van Line 6) kan de werking van het instrument nadelig beïnvloeden of onmogelijk maken.

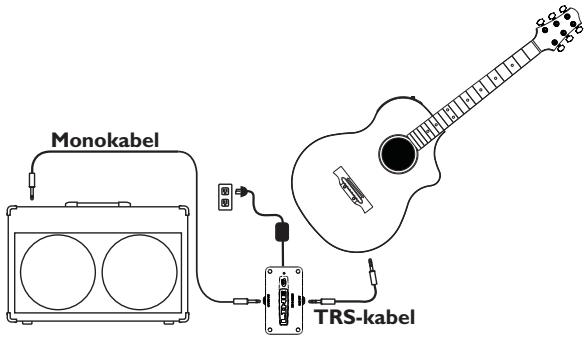

Voor de voeding van de Variax via de XPS hoef je eigenlijk niets speciaals te doen. Behalve dan de bijgeleverde TRS-kabel (“tip-ring-sleeve” alias stereokabel) op de Variax en de INPUT-connector van de XPS aan te sluiten. Verbind de adapter met de XPS POWER-connector van de XPS voetschakelaar en diens 1/4” OUTPUT-connector –via een monokabel– met de ingang van je versterker of een mengpaneel. OPGELET! Als je de uitgang van de XPS op een akoestische versterker of PA aansluit, mag je deze laatste pas na het aansluiten van de akoestische Variax activeren. Anders blaas je eventueel de luidsprekers op. OPMERKING: Als je Variax tevens batterijen bevat, worden die niet aangesproken, wanneer je de gitaar op de XPS aansluit. Als je de gitaar op de XPS aansluit, terwijl de XPS niet op het net is aangesloten, worden de batterijen van de Variax echter wel aangesproken. Specificaties van de kabel Als je de bij de Variax geleverde kabel op zekere dag verliest, kun je via de Line 6 Online Store een nieuwe bestellen. Je kunt echter ook kiezen voor een hoogwaardige TRS-kabel van maximaal 6m. Instellingen VOL Dit wist je natuurlijk al: zet hem op ongeveer 50% om te controleren of de verbinding werkt. Daarna mag je het volume dan verhogen. BODY Met de BODY-regelaar bepaal je de sound van je akoestische Variax 300. Zowel bij de nylon- als de staalsnarenversie kun je daarmee tussen twee specifieke modellen heen en weer gaan. Ook de tussenstanden leveren bijzonder interessante resultaten op. Model met staalsnaren Draai de BODY-regelaar helemaal naar links om de sound* van een te gekke Martin® 0-18 uit 1967 te horen. Door de BODY-regelaar helemaal naar rechts te draaien kies je het model* van een warme Gibson® J-45® uit 1954. Je zal snel merken dat de overige posities van de BODY-regelaar meer dan alleen een mix van die twee sounds opleveren. De eigenschappen van de twee modellen worden veeleer op een niet geheel voorspelbare manier met elkaar gecombineerd, wat eveneens bijzonder interessant kan klinken. 1967 Martin® 0-18 1954 Gibson® J-45®

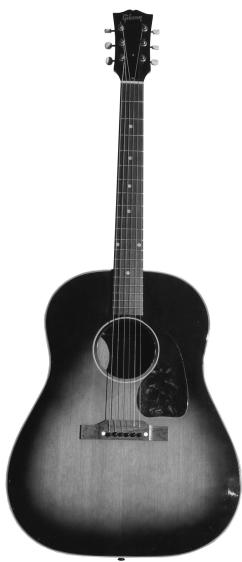

• Alle in deze handleiding vermelde productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden alleen gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling van de modellen bestudeerd heeft. Martin is een geregistreerd handelsmerk van Dreadnought, Inc. Gibson en J-45 zijn geregistreerde handelsmerken van Gibson Guitar Corp.

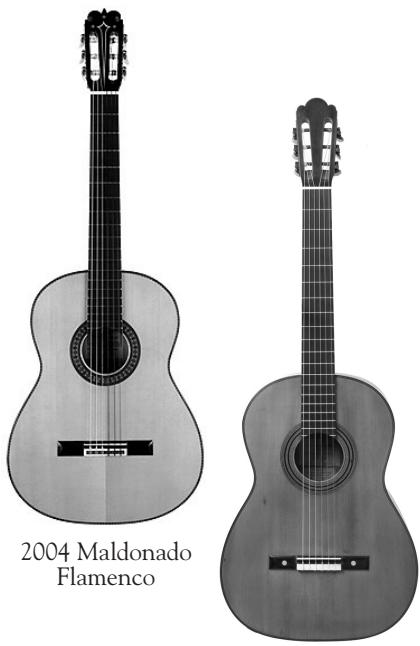

Nylongitaar Draai de BODY-regelaar helemaal naar links om de sound* van een vurige Maldonado Flamenco uit 2004 te horen. Door de BODY-regelaar helemaal naar rechts te draaien kies je het model* van een Torres Classical uit 1867. Hier zijn warmte en een perfecte balans troef. Net zoals op het instrument met staalsnaren doet de BODY-regelaar meer dan alleen tussen de twee klanken te morphen. De eigenschappen van de twee modellen worden veeleer op een niet geheel voorspelbare manier met elkaar gecombineerd. MIC De bovenste regelaar (die het verst van je verwijderd is) laat toe om de “plaatsing” van de gesimuleerde microfoon te wijzigen. Ziehier een eenvoudig voorbeeld: hoe dichter de regelaar zich bij het klankgat bevindt (dus hoe verder van de VOL- en BODY-regelaar vandaan), des te dichter staat de denkbeeldige microfoon bij het klankgat. Je hoort dus meer “body” (en navenant meer laag). Verwijder de regelaar van het klankgat om de snaren (en dus de hoge tonen) te benadrukken. 2004 Maldonado Flamenco 1867 Torres Classical

• Alle productnamen zijn handelsmerken van de betreffende eigenaars, die op geen enkele

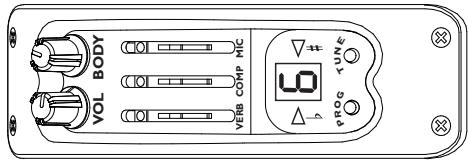

manier aan Line 6 verbonden zijn. De productnamen, omschrijvingen en foto’s worden alleen gehanteerd als verwijzingen naar de producten wier geluiden Line 6 tijdens de ontwikkeling van de modellen bestudeerd heeft. COMP Met de regelaar in het midden kun je de hoeveelheid compressie instellen. De meeste compressors zijn voorzien van een groot aantal regelaars of parameters. Wij stellen dergelijke dingen echter automatisch voor je in. Schuif de regelaar naar de VOL- en BODY-regelaar, als je meer compressie nodig hebt, en verder daar vandaan voor minder compressie. t un e p ro g

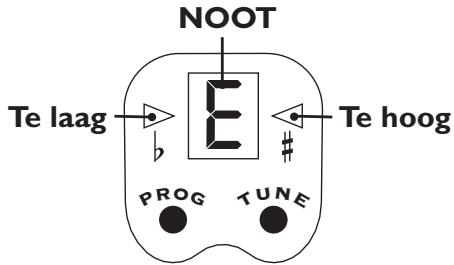

VOL BODY VERB Hiermee voeg je akoestiek, alias galm, aan je geluid toe. Schuif de regelaar naar VOL en BODY voor meer galm. Kies de andere kant voor minder galm. PROG Druk op deze knop voor de akoestische versie van “In the Court of the Crimson King” te spelen. Geintje… Hiermee kies je één van de 10 voorgeprogrammeerde sounds of sla je een eigen creatie op. Zie “Instellingen opslaan”. TUNE Druk op de TUNE-knop om de gitaar te muten en de tuner te activeren. Druk er opnieuw op om weer gewoon te kunnen spelen. NOOT Te laag Te hoog pr og t une

Instellingen opslaan Om de mogelijkheden van de akoestische Variax 300 efficiënt te benutten moet je alle vaak benodigde instellingen opslaan. Dat doe je met de PROG-knop van je akoestische Variax 300.

1. Kies met de PROG-knop het gewenste geheugen.

2. Wijzig de BODY-instelling.

3. Stel ook MIC, COMP en VERB naar wens in.

4. Druk op de PROG-knop en houd hem ingedrukt.

Het geheugennummer verdwijnt nu.

5. Wacht tot het nummer weer verschijnt en laat

de PROG vervolgens los.

Huppekee, je geluid is al opgeslagen. Het bevindt zich in het momenteel gekozen geheugen. En omdat dit zo eenvoudig werkt, zou je dit nu ook meteen voor de overige 9 geheugens kunnen doen. (Of net niet, als je de fabrieksinstellingen OK vindt.) En als je smaak op zekere dag verandert, kun je het betreffende geheugen opnieuw aanpassen. Schoonmaak en onderhoud Met enkele eenvoudige handelingen zorg je dat je akoestische Variax er gloednieuw blijft uitzien en altijd in perfecte staat verkeert.

• Na het spelen moet je de gitaarbody en de snaren met een schone en zachte doek afvegen.

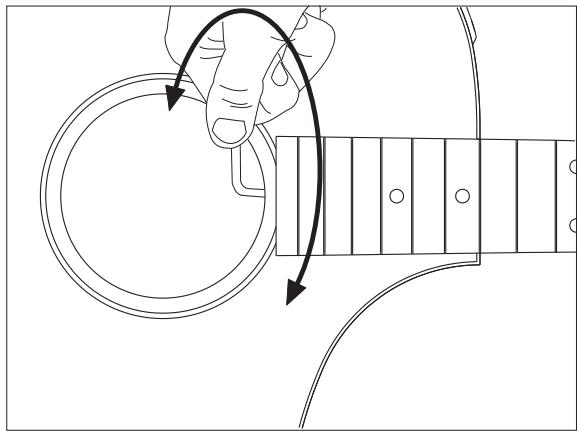

• Als de snaren beginnen te verkleuren of wat dof beginnen te klinken, moet je ze vervangen. plectrum, dan moet je de hals opnieuw afstellen. Als je denkt dit zelf te kunnen, mag je nu stand van de trussrod (de stalen staaf) met de bijgeleverde inbussleutel wijzigen. Die bereik je via het klankgat. Als een snaar de 10e fret raakt (hals te vlak), dan moet je de trussrod in tegenwijzerszin draaien. Was de afstand te groot (hals staat bol), dan moet je de trussrod in wijzerszin draaien. In beide gevallen mag je de trussrod nooit te ver draaien en moet je de afstand voortdurend controleren. Draai de trussrod niet te ver – anders zou je de hals van de Variax namelijk finaal kunnen beschadigen. Doe je dit liever niet zelf of heb je het nog nooit gedaan, dan laat je deze karwei het best over aan je dealer of een vakman.

• Af en toe mag je de toets met wat citroenolie inwrijven en het vernis met gitaar- of meubelpolish schoonmaken. Afregelen van de hals Naar gelang de plaats waar je woont, de temperatuurschommelingen in je regio en de luchtvochtigheid, moet je de hals van de Variax af en toe wat bijregelen. Als de snaren van de Variax beginnen te ratelen c.q. als het instrument wat stroever aanvoelt dan voorheen, wordt het tijd voor een dergelijke ingreep. Om na te gaan wat er precies aan de hals scheelt, moet je met de linker hand de eerste fret van de hoge E-snaar en met de rechter hand de laatste fret van die snaar indrukken. Houd de snaar op die twee plaatsen ingedrukt en kijk even waar hij zich bij de 10e fret bevindt. Raakt de snaar de fret of is de afstand tussen de snaar en de fret groter dan de dikte van een dun
