GEBRUIKSAANWIJZING POCKET DV Z300 HD AIPTEK

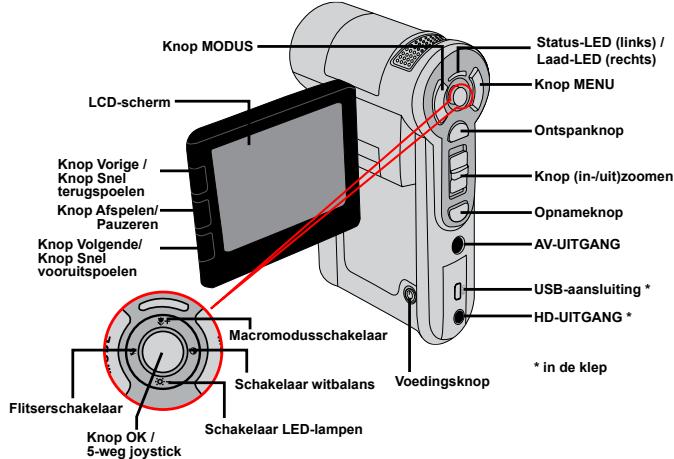

• in de klep Flitserschakelaar Knop OK / 5-weg joystick Schakelaar LED-lampen

De batterij plaatsen

1. Schuif de batterijklep open zoals weergegeven.

2. Plaats de meegeleverde li-ion-batterij in het batterijvak.

Zorg ervoor dat de metalen contacten uitgelijnd zijn met de contacten in het batterijvak.

3. Sluit de klep van het batterijvak nadat u de batterijen

correct hebt geïnstalleerd. De batterij opladen Laat de batterij gedurende minstens 8 uur opladen voordat u deze voor de eerste keer gebruikt.

1. De kabel aansluiten.

Sluit het ene uiteinde van de bijgeleverde wisselstroomadapter aan op de USB-poort van de camcorder en het andere uiteinde op het stopcontact. Sluit het ene uiteinde van de bijgeleverde USB-kabel aan op de USB-poort van de camcorder en het andere uiteinde op een ingeschakelde pc. Zorg ervoor dat de camcorder is uitgeschakeld.

2. De laad-LED licht rood op en het opladen wordt gestart.

3. Wanneer het opladen wordt onderbroken of de batterijdoos

volledig is opgeladen, wordt de laad-LED groen. Als u een pc gebruikt om de batterij op te laden, mag u de camcorder niet inschakelen, anders wordt het opladen gestopt.

Een geheugenkaart plaatsen (optioneel) Om een geheugenkaart te plaatsen, gaat u als volgt te werk: (1) Open de batterijklep. (2) Duw de kaart zoals aangegeven voorzichtig naar binnen tot de kaart de onderkant van de sleuf bereikt. Om de kaart te verwijderen, duwt u voorzichtig tegen de kaart tot deze uit de sleuf springt. Trek vervolgens de kaart uit de sleuf. Uw camera in-/uitschakelen Open het LCD-scherm of houd de voedingsknop gedurende 1 seconde ingedrukt om de camcorder in te schakelen. Houd de voedingsknop gedurende 1 tot 3 seconden ingedrukt of sluit het LCD-scherm om de camcorder uit te schakelen. Als de camcorder niet wordt ingeschakeld nadat u op de voedingsknop hebt gedrukt, controleer dan of:

1. de batterijdoos correct in de camcorder is geïnstalleerd.

2. de batterijdoos voldoende vermogen heeft.

Als de camcorder gedurende een langere periode inactief blijft, kan het toestel automatisch uitschakelen door de instelling voor het Automatisch uitschakelen.

2. Druk op de knop MODE (MODUS) om het menu

MODE (MODUS) te openen.

3. Gebruik de Joystick-schakelaar om de modus

Setting (Instelling) te selecteren en druk op OK om het menuscherm te openen.

4. Gebruik de Joystick om het item Language

(Taal) te selecteren en druk vervolgens op OK om te bevestigen.

5. Beweeg de Joystick omhoog of omlaag om een

6. Druk op OK wanneer u klaar bent om de instelling

te bevestigen. De tijd instellen

1. Schakel de camcorder in.

2. Druk op de knop MODE (MODUS) om het menu MODE

3. Gebruik de Joystick-schakelaar om naar de modus

Setting (Instelling) te schakelen en druk op OK om het menuscherm te openen.

4. Gebruik de Joystick om het item Date & Time (Datum

& tijd) te selecteren en druk vervolgens op OK om te bevestigen.

5. Verplaats de Joystick omhoog/omlaag om de waarde

aan te passen. Verplaats de Joystick naar links/rechts om te schakelen tussen de velden.

6. Druk op OK wanneer u klaar bent om de instelling te

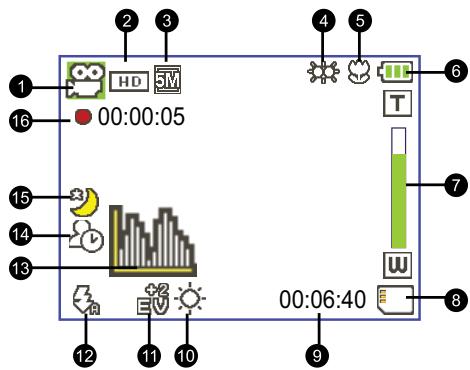

Moduspictogram Resterende opnameduur Videoresolutie Modus Witbalans Beeldresolutie Belichtingsmodus Modus LED-lampen Flitsermodus Macrostand Histogrammodus Levensduur batterij Zelfontspannermodus Indicator zoomverhouding Nachtopnamemodus SD-kaart geplaatst Opnameduur Het LCD zal een verhouding van 16:9 weergeven terwijl HD (720P) wordt ingesteld als videoresolutie. Het LCD zal een verhouding van 4:3 weergeven terwijl D1 (480P) of CIF wordt ingesteld als videoresolutie. (Zie pagina 7 voor meer gedetailleerde richtlijnen.)

Basisbediening Een videoclip opnemen

1. De scherpstelling aanpassen:

De camcorder kan normaal automatisch scherpstellen zonder dat u de scherpstelling hoeft aan te passen. Als u closeupfoto’s wilt maken kunt u op de knop Omhoog drukken om te schakelen naar de Macromodus ( ). Opmerking: Zorg ervoor dat uw geheugen is geplaatst voordat u de opname staart.

30cm ~ (12” ~ ) Inzoomen 5cm ~ 30cm (2” ~ 12”)

• bij een vaste zoom van 1,5x

Verplaats de knop Zoom omhoog of omlaag om in of uit te zoomen op het scherm. De optische vergrotingsfactor is 3x. Uitzoomen

3. Druk op de Record (Opnameknop) om de opname te starten.

4. Druk opnieuw op de Record (Opnameknop) om de opname

te stoppen. De zoomfunctie is ook beschikbaar tijdens de opname (behalve in de macromodus). Als de omgeving donker is, kunt u de modus LED-lampen instellen op Aan of Auto om het scherpstellen en de belichting te helpen. Het is normaal dat de camcorder iets warmer aanvoelt na doorlopend gebruik / langdurige opnamen. Dit is te wijten aan de hoge prestaties.

1. De scherpstelling aanpassen:

De camcorder kan normaal automatisch scherpstellen zonder dat u de scherpstelling hoeft aan te passen. Als u closeupfoto’s wilt maken kunt u op de knop Omhoog drukken om te schakelen naar de Macromodus ( ). Opmerking: Zorg ervoor dat uw geheugen is geplaatst voordat u de opname staart.

30cm ~ Inzoomen (12” ~ ) 5cm ~ 30cm (2” ~ 12”)

• bij een vaste zoom van 1,5x

Verplaats de knop Zoom omhoog of omlaag om in of uit te zoomen op het scherm. De optische vergrotingsfactor is 3x. Indien nodig kunt u andere geavanceerde instellingen aanpassen. Uitzoomen Als de omgeving donker is, kunt u de modus LED-lampen instellen op On (Aan) of Auto om het scherpstellen en de belichting te helpen.

3. Houd de Shutter (ontspanknop) halverwege

ingedrukt zodat de camcorder automatisch kan scherpstellen. Druk de knop volledig in wanneer het scherpstelkader groen wordt, om een foto te maken. scherpstelkader Door de sensoropnamefunctie, zullen het LCD-voorbeeld en de hoogtebreedteverhouding van foto’s verschillen afhankelijk van de verschillende videoresolutie-instellingen. De beeldopname van de camera is ingesteld, terwijl de videoresoluties verschillen. Foto’s maken en scherpstellen Videoresolutie Voorbeeld HD(1280x720) Verhouding 16:9 Verhouding 4:3 D1(720x480) Verhouding 4:3 Verhouding 4:3 CIF(352x288)

1. Druk op de knop MODE (MODUS) en gebruik de Joystick

om te schakelen naar de modus “My Works” (Mijn werken). U kunt ook aan de linkerzijde van het LCD-scherm drukken op de knop Play/Pause (Afspelen/Pauzeren) (

2. Er zijn twee mappen onder My works (Mijn werken): Video

en Picture (Foto). Selecteer Video of Picture (Foto) en druk vervolgens op de knop OK om de indexmodus te openen.

3. Bewerkingen in de weergavemodus:

Hoe kan ik... Actie Schakelen tussen de miniatuurweergave en volledige schermweergave Druk in de indexmodus op de knop OK om te schakelen naar de volledige schermweergave. Druk in de volledige schermweergave op de knop Menu om te schakelen naar de miniatuurweergave. Schakelen tussen bestanden.

1. In de indexmodus: Gebruik de Joystick om het

selectievenster te verplaatsen.

2. In volledige schermweergave: Gebruik de

Joystick om naar links of rechts te verplaatsen. Het afspelen starten Wanneer deze actie wordt geselecteerd (in volledige schermweergave), wordt het afspelen van het bestand automatisch gestart. Het afspelen pauzeren/hervatten. Druk op OK tijdens de weergave/tijdens de pauze. Met deze toetsen stelt u het volumeniveau in Gebruik de Joystick om omhoog of omlaag te verplaatsen tijdens de weergave. Het afspelen stoppen Druk tijdens de weergave op de knop MENU. Terug naar het voorbeeldscherm Druk op de Shutter (ontspanknop). Snel vooruitspoelen Druk tijdens het afspelen op de knop Next (Volgende) ( ) Druk op de knop Play/Pause (Afspelen/Pauzeren) ( ) om te stoppen. Snel terugspoelen Druk tijdens het afspelen op de knop Previous (Vorige) ( ) Druk op de knop Play/Pause (Afspelen/Pauzeren) ( ) . Het volgende bestand selecteren Druk tijdens de pauze of nadat het afspelen is gestopt op de knop Next (Volgende) ( ) Het vorige bestand selecteren Druk tijdens de pauze of nadat het afspelen is gestopt op de knop Previous (Vorige) ( ) button. In-/uitzoomen Gebruik de Joystick om omhoog of omlaag te verplaatsen. Zoomfactor vergrendelen/ ontgrendelen Druk op OK wanneer de zoomfactor groter is dan 1.0x. Verschuiven binnen de ingezoomde foto Wanneer de zoomverhouding is vergrendeld, gebruik dan de Joystick om door de foto te bladeren. Uw opnamen afspelen op een pc De software installeren Opgenomen video’s krijgen de indeling .mov. U hebt dus enkele speciale programma’s nodig om de opnamen op uw pc te bekijken. Controleer of QuickTime 7.0 op uw pc is geïnstalleerd voordat u het afspelen start. Als dat niet het geval is, volg dan de onderstaande instructies om eerst de software te installeren. Download QuickTime 7.0 player van de onderstaande website: http://www.apple.com/quicktime/download/win.html Installeer het programma HD-DV DECODER van de bijgeleverde cd. (* HD-DV-DECODER is ontworpen voor het afspelen van de mov-bestanden die met onze camcorder zijn opgenomen met Windows Media Player 10 &11.) De pc aansluiten en bestanden opslaan Nadat de software correct is geïnstalleerd op uw pc, moet u de onderstaande procedures volgen.

1. Schakel de camcorder in.

2. Sluit de camcorder (met geplaatste SD-kaart) aan op uw computer via de USBkabel.

3. Er wordt onmiddellijk een dialoogvenster weergegeven. Selecteer het item

“Open folder to view files” (Map openen om bestanden weer te geven) en klik op “OK”.

4. Als het dialoogvenster niet automatisch wordt geopend, kunt u dubbelklikken op

“Deze computer” en het “Verwisselbaar station” openen.

5. Dubbelklik op de bestandsmap DCIM.

6. Dubbelklik op de bestandsmap 100MEDIA.

7. Kopieer de bestanden die u wilt bewaren en sla ze op naar de gewenste locatie

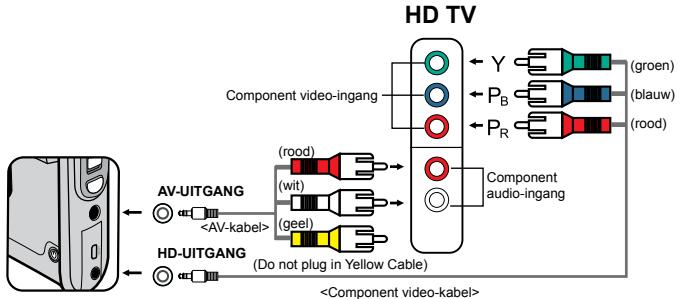

De camcorder aansluiten op een tv Volg de onderstaande richtlijnen om uw camcorder en tv aan te sluiten via extra AV-kabels voor weergave in real time. U kunt uw videoclips en foto’s op uw tv weergeven en ze delen met uw vrienden en familie. De camcorder aansluiten op HDTV Met HD TV worden de ingebouwde componentingangen van de tv bedoeld, zodat beelden kunnen worden weergegeven met een hoge resolutie van HD (720P) wanneer ze zijn aangesloten. HD TV (groen) (blauw) Component video-ingang (rood) (rood) AV-UITGANG Component audio-ingang (wit) <AV-kabel> (geel) HD-UITGANG (Do not plug in Yellow Cable) <Component video-kabel>

1. Schakel uw HD TV in.

2. Schakel de camcorder in.

3. Sluit het ene uiteinde van de component video-kabel aan op de poort

(Component video-ingang) op de HDTV en het andere uiteinde op de poort (HD-UITGANG) op de camcorder.

4. Sluit het ene uiteinde van de andere AV-kabel aan op de poort

(Component audio-ingang) op de HDTV en het andere uiteinde op de poort (AV-UITGANG) op de camcorder. (Sluit de gele connector niet aan op de AV-ingang van de HDTV.)

5. Druk op de ingangsschakelaar op de HD TV en selecteer “Component

Input” (Componentingang). Als u een clip met HD-resolutie opneemt terwijl u verbonden bent met uw HD TV, zal de videoresolutie van het tv-scherm verlaten naar de resolutie D1 (480P) door de gegevensbitsnelheid, maar de resolutie van het opgenomen bestand blijft ongewijzigd op HD (720P).

De camcorder aansluiten op een standaard tv TV = Traditionele CRT-TV AV-modus AV-uitgang AV-ingang Video Audio AV-kabel

1. Schakel de camcorder in.

2. Druk op de knop MODE (MODUS) om het menu Mode (Modus) te

3. Gebruik de Joystick-schakelaar om naar de modus Setting

(Instelling) te schakelen en druk op OK om het menuscherm te openen.

4. Gebruik de Joystick om het item TV-out (Tv-uitgang) te selecteren en

druk vervolgens op OK om te bevestigen.

5. Beweeg de Joystick omhoog/omlaag om NTSC of PAL te selecteren.

Het NTSC- of PAL-systeem verschilt afhankelijk van het land. Raadpleeg pagina 14 voor de tabel met de flikkerinstellingen.

6. Druk op OK wanneer u klaar bent om de instelling te bevestigen.

7. Druk op de Shutter (ontspanknop) om terug te keren naar het

8. Sluit de audio- en video-uiteinden van de AV-kabel (geel/wit/rood) aan

op de “AV-ingang”-aansluitingen op de tv.

9. Sluit het andere uiteinde van de AV-kabel aan op de “AV-uitgang” op

Geavanceerde bewerkingen Menubediening De menu-onderdelen bieden u verschillende opties waarmee u de camerafuncties fijn kunt afstellen. In de volgende tabel vindt u details over het gebruik van het menu. Hoe kan ik... Actie Het menu openen Druk op de knop MENU. De selectiebalk verplaatsen Gebruik de joystick om omhoog of omlaag te verplaatsen. Het submenu openen/een item bevestigen Druk op de knop OK. Menu afsluiten/terugkeren naar het bovenliggende menu Druk op de knop MENU (wanneer u in het submenu bent). Menu-items in de cameramodus Inschakelen → Druk op de knop Menu. Item Video resolution (Videoresolutie) Picture Resolution (Beeldresolutie) NightShot (Nachtopname) Optie Stel de videoresolutie in op HD (1280x720 pixels).

Stel de beeldresolutie in op 3 megapixels.

Stel de beeldresolutie in op 5 megapixels. On/Off (Aan/uit) Auto

Wanneer u deze instelling inschakelt, kunt u een foto maken met een donkere achtergrond. Aangezien de ontspansnelheid zal vertragen wanneer u foto’s maakt in een donkere ruimte. Wij raden u aan een statief te gebruiken om wazige foto’s door het schudden van de hand te vermijden. Waarschuwing: de ruis vermeerdert wanneer Nachtopname is ingeschakeld. De camera past de witbalans automatisch aan. Sunny (Zonnig) Deze instelling is geschikt voor opnamen buitenshuis bij zonnig weer. Cloudy (Bewolkt) Deze instelling is geschikt voor opnamen bij bewolkt weer of in schaduwrijke omgevingen. Fluorescent (TL) Deze instelling is geschikt voor opnamen binnenshuis bij TLverlichting of in omgevingen met een hoge kleurtemperatuur. Tungsten (Gloeilamp) Deze instelling is geschikt voor opnamen binnenshuis bij gloeilampverlichting of in omgevingen met een lage kleurtemperatuur. Menu-items in de camerastand (vervolg) Item Optie Beschrijving De flitser zal altijd bij elke opname geforceerd worden gebruikt. On (Aan) Flashlight (Flitser) Auto Video light (Videolamp) On/Auto/Off (Aan/Auto/Uit) De flitser gaat automatisch af wanneer de belichting onvoldoende is. Off (Uit) De flitser is uitgeschakeld. Normal (Normaal) Effect B&W (Z&W) Classic (Klassiek) Met deze instelling kunt u extra licht toevoegen wanneer de belichting niet voldoet tijdens het opnemen van videoclips. Opnamen maken in natuurlijke kleuren. Opnamen maken in zwart-wit. Opnamen maken in sepiatinten. U kunt de belichting handmatig aanpassen voor een beter effect wanneer de beeldweergave te helder of te donker is. Een positieve waarde geeft aan dat het beeld helderder zal zijn dan normaal, terwijl een negatieve waarde het beeld donkerder maakt. Exposure (Belichting) -2~+2 Selftimer (Zelfontspanner) On/Off (Aan/uit) Schakel de zelfontspanner in/uit. Nadat de zelfontspanner is ingeschakeld, zal de camera tien seconden wachten voordat de ontspanknop wordt ingedrukt. Histogram On/Off (Aan/uit) De weergave van het beeldhistogram op het scherm inschakelen/uitschakelen. Icon (Pictogram) On/Off (Aan/uit) De OSD (on screen display)-pictogrammen in-/uitschakelen voor weergave op het scherm. Menu-items in de weergavemodus Inschakelen → Druk op de knop MODE (MODUS) → Gebruik de joystick om naar de modus My Works (Mijn werken) te schakelen → Selecteer de map Video of Picture (Foto) → Druk op de knop OK → Druk op de knop MENU. Item Delete One (1 wissen) Delete All (Alles wissen) Slide Show (Diavoorstelling) Lock (Vergrendelen) Optie Beschrijving Yes/No (Ja/Nee) Huidig bestand wissen Yes/No (Ja/Nee) Alle foto’s en video-/audiobestanden die in het geheugen zijn opgeslagen, wissen.

Yes/No (Ja/Nee) De camera geeft de foto’s achtereenvolgens weer. Alleen JPEG-foto’s en de eerste beelden van MPEG-bestanden worden weergegeven. Druk op de knop Menu om de diavoorstelling te stoppen. U kunt één, meerdere of alle bestanden vergrendelen. Een vergrendeld bestand kan niet worden verwijderd met de functie Wissen. De functie Formatteren zal echter alle vergrendelde/ ontgrendelde bestanden wissen.

• Als er geen bestanden in de camera zijn, worden geen items weergegeven.

Menu-items in de instellingsstand Inschakelen → Druk op de knop MODE (MODUS) → Open de modus Setting (Instelling) ( )→ druk op de knop MENU. Item Optie Date & Time (Datum & Tijd)

Beep (Piep) On/Off (Aan/uit) Flicker (Flikkering) TV-out (TVuitgang) De pieptoon in-/uitschakelen. 50Hz Stel de flikkerfrequentie in op 50Hz*. 60Hz Stel de flikkerfrequentie in op 60Hz*. HDTV Stel de compatibiliteit van het tv-systeem in op HDTV. Deze instelling is geschikt voor HDTV. NTSC Stel de compatibiliteit van het tv-systeem in op NTSC. Deze optie is geschikt voor Amerika, Taiwan, Japan en Korea. PAL Stel de compatibiliteit van het tv-systeem in op PAL. Deze optie is geschikt voor Duitsland, Engeland, Italië, Nederland, China, Japan en Hong Kong. Icon (Pictogram) On/Off (Aan/uit) LCD Bright (LCDhelderheid) -2~+2 Stel LCD-helderheid in. Een positieve waarde maakt het LCD-scherm helderder, terwijl een negatieve waarde het LCDscherm donkerder maakt. Yes (Ja) Het opslagmedium formatteren. Houd ermee rekening dat alle bestanden in het medium zullen verloren gaan. No (Nee) De actie annuleren. Off (Uit) De functie Auto-uit uitschakelen. Format (Formatteren) Auto Off (Auto uit) Language (Taal) Default (Standaard)

Beschrijving Hiermee stelt u de datum en tijd in. Schakel de OSD-pictogrammen in/uit voor weergave op het scherm. 1 min. De camera wordt automatisch uitgeschakeld na een inactiviteit van meer dan 1 minuut. 3 min. De camera wordt automatisch uitgeschakeld na een inactiviteit van meer dan 3 minuten. 5 min. De camera wordt automatisch uitgeschakeld na een inactiviteit van meer dan 5 minuten. Yes (Ja) No (Nee) Hiermee kunt u de taal voor het OSD-menu selecteren. Fabrieksinstellingen herstellen. Denk eraan dat uw huidige instellingen hiermee worden overschreven. De actie annuleren. Menu-items in de instellingsstand (vervolg)

• Tabel flikkerinstellingen: Regio Engeland Duitsland Frankrijk Italië Spanje Nederland Rusland 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz Portugal Amerika Taiwan China Japan Korea Thailand 50Hz 60Hz 60Hz 50Hz 50/60Hz 60Hz 50Hz Instelling Regio Instelling Indicator levensduur batterij Pictogram Beschrijving Volledig batterijvermogen Gemiddeld batterijvermogen Laag batterijvermogen
• De flitserlamp en de LED-lampen worden uitgeschakeld. Lege batterij Opmerking: Om te vermijden dat de voeding plotseling uitvalt, raden wij u aan de batterij te vervangen wanneer het pictogram een laag batterijvermogen aangeeft.

Levensduur batterij Foto Videoclip Aantal foto’s Opnameduur (minuten)

• opname elke 30 seconden ** de flitser is uit *** de resolutie is ingesteld op 5M (2560x1920)

• Stel de resolutie in op HD (1280x720 pixels). Opmerking: D eze tabel is uitsluitend bedoeld voor uw referentie. De werkelijke levensduur van de batterij is afhankelijk van uw batterijtype en het laadniveau. Opslagcapaciteit Geheugen Video (min.) Foto

Opmerking: De werkelijke waarde van de capaciteit kan variëren (tot ± 30%) afhankelijk van de kleurverzadiging en de complexiteit van uw onderwerp en de omgeving.

Nachtopname Ja (in foto- en videostand) Batterij NP60 compatibele Li-ion oplaadbare batterij Opmerking: De specificaties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

Systeemvereisten De systeemvereisten verschillen afhankelijk van de verschillende videoresolutie-instellingen: Videoresolutie Vereisten pc-systeem Besturingssysteem = Windows XP SP2 of hoger (QuickTime
