POCKET DV Z300 HD - 数码相机 AIPTEK - 免费用户手册

产品类型	数码相机/摄像机
品牌	AIPTEK
型号	POCKET DV Z300 HD
尺寸（估计）	约 100 × 60 × 30 毫米
重量（估计）	约 120 克（含电池）
电源	可充电锂离子电池（兼容NP60）；通过电源适配器或USB端口充电
电池续航	约30分钟高清视频录制或110张照片（闪光灯关闭）
传感器类型	5百万像素传感器（2592×1944）
最大视频分辨率	高清 1280×720 @ 30帧/秒
最大照片分辨率	5M（2560×1920）
光学变焦	3倍
液晶显示屏	2.4英寸
外部存储	SD卡（256MB至4GB，速度≥12倍）
接口	USB 2.0
电视输出	分量（高清）和复合AV；兼容NTSC/PAL
文件格式	视频：MOV；照片：JPEG
LED照明	是（内置，开/自动/关模式）
主要功能	高清视频录制、拍照、3倍光学变焦、微距、自拍定时器、闪光灯、白平衡、直方图

常见问题 - POCKET DV Z300 HD AIPTEK

如何安装电池？

滑动打开电池盖，将锂离子电池对齐金属触点放入，然后合上电池盖。

首次使用前需要充电多长时间？

建议首次使用前至少充电8小时。

如何插入SD卡？

打开电池盖，将SD卡轻轻推入插槽直至卡入。取出时，轻按并拉出。

如何打开摄像机？

打开液晶屏，然后按住电源按钮约1秒直至设备开机。

如何录制视频？

确保已插入SD卡。必要时使用变焦按钮，然后按录制按钮开始和停止录制。

如何拍照？

在拍照模式下，必要时使用变焦。半按快门对焦（绿色框），然后完全按下拍照。

如何在电视上查看文件？

通过AV线或分量HDMI线（如有）将摄像机连接到电视。在电视上选择对应输入源。对于标准电视，请在菜单中将电视输出设置为NTSC或PAL。

如何设置语言？

开机，按模式按钮，选择设置模式，然后选择语言。使用摇杆选择您的语言并按确定。

如果设备无法开机怎么办？

检查电池是否正确安装且电量充足。如果电池没电，请使用电源适配器或通过电脑充电。

如何删除文件？

在播放模式下，选择文件，按菜单按钮，然后选择删除一个删除单个文件，或全部删除删除所有文件。

用户手册 POCKET DV Z300 HD AIPTEK

1. 按照箭头所示的方向打开电池盖
2. 将锂离子电池装入电池仓中。请注意：电池上方的金属极片必须与仓中的金属接点对齐。
3. 电池安装完毕后，重新盖上电池盖。

电池充电

第一次使用之前，请至少对电池充电8个小时。

1. 连接线缆。

将附带的交流适配器的一端连接到摄像机上的USB端口，另一端连接到墙壁插座。

或者

将附带的USB线的一端连接到摄像机上的USB端口，另一端连接到开机的计算机。确保摄像机处于关机状态。

1. 充电LED指示灯变成红色，开始充电。
2. 充电被中断或者电池充电完毕后，充电LED指示灯变成绿色。

或

使用计算机对电池充电时，不要打开摄像机电源，否则将停止充电。

• 插入存储卡（选配件）

如要插入存储卡，请执行下列步骤：

（1）打开电池盖。（2）按照图示方向轻轻向里推卡，直至卡到达插槽底部。

如要取出存储卡，请稍微用力按压卡顶端，它将弹出一部分。从插槽中取出卡。

打开/关闭摄像机电源

打开液晶显示屏或按住电源键1秒钟，即可打开摄像机电源。

如要关闭摄像机电源，请按住电源键1至3秒钟，或者关闭液晶显示屏。

如果按电源键后摄像机电源没有打开，请检查：1. 电池是否正确安装在摄像机中。2. 电池剩余电量是否充足。如果摄像机闲置超过一段时间，可能会因为超过“自动关机”的设定时间而自行关机。

设置语言

1. 打开摄像机电源
2. 按MODE（模式）键进入MODE（模式）菜单。
3. 使用Joystick（操纵杆）开关选择Setting（设置）模式，然后按OK（确定）进入菜单屏幕。
4. 使用Joystick（操纵杆）选择Language（语言）项目，然后按OK（确定）进行确认。5.向上/向下移动Joystick（操纵杆）选择一种语言。
5. 完成后，按OK（确定）确认设置。

设置时间

1. 打开摄像机电源
2. 按MODE（模式）键进入MODE（模式）菜单。
3. 使用Joystick（操纵杆）开关选择Setting（设置）模式，然后按OK（确定）进入菜单屏幕。
4. 使用Joystick（操纵杆）选择Date&Time（日期和时间）项目，然后按OK（确定）进行确认。
5. 向上/向下移动Joystick（操纵杆）调整值。向左/向右移动Joystick（操纵杆）切换项目。
6. 完成后，按 OK（确定）确认设置。

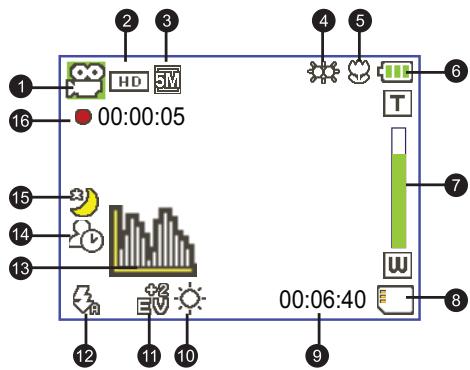

操作画面图示

1 模式图标 2 视频分辨率 3 照片分辨率 4 LED指示灯模式 5 微距模式 6 电池电量 7 变焦倍数指示条 8 已插入SD卡

9 剩余录制时间 10 白平衡模式 11 曝光模式 12 闪光模式 13 直方图模式 14 自拍模式 15 夜景模式 16 录制时间

当视频分辨率设成HD（720P）时，液晶屏以16:9格式显示。当视频分辨率设成D1(480P)或CIF时，液晶屏以4:3格式显示。（有关的详细说明，请参见第7页。）

基本操作

录制视频剪辑

1. 调整焦距：

一般情况下，摄像机能自动对焦而无需调整焦距。如要近距离拍照，可以按向上键切换到微距模式（）。

注意：请确保在录制之前插入存储卡。

-	30cm ~ ∞ (12" ~ ∞)
	5cm ~ 30cm (2" ~ 12") * 1.5倍固定变焦

变焦（放大）

2. 变焦：

向上或向下移动Zoom（变焦）键放大或缩小屏幕。光学放大倍数是3倍。

3. 按Record（录制）键开始录制。

4. 再按一次Record（录制）键停止录制。

在录制期间（微距模式除外）也可以使用变焦功能。如果周围光线昏暗，您可以将LED指示灯模式切换至“开启”或“自动”以便于对焦和照明。由于高性能原因，此摄像机在连续使用/录制后会略微发热，这是正常现象。

拍摄静态照片

1. 调整焦距：

一般情况下，摄像机能自动对焦而无需调整焦距。如要近距离拍照，可以按向上键切换到微距模式（）。

注意：请确保在录制之前插入存储卡。

-	30cm ~ ∞ (12" ~ ∞)
	5cm ~ 30cm (2" ~ 12") * 1.5倍固定变焦

2. 变焦：

向上或向下移动Zoom（变焦）键放大或缩小屏幕。光学放大倍数是3倍。

必要时可以调整其它高级设置。如果周围光线昏暗，您可以将LED指示灯模式切换至“开启”或“自动”以便于对焦和照明。

变焦（放大） 变焦（缩小）

1. 将Shutter（快门）键按下半，让摄像机自动对焦。对焦框变成绿色时，将快门键完全按下以拍摄静态照片。

由于传感器捕获特性的原因，拍摄静态照片时的LCD预览和比例会因视频分辨率设置不同而存在差异。

当视频分辨率不同时，应设置相机的图像捕获。

视频分辨率	预览	拍摄照片和对焦
HD(1280x720)	16:9 比例	4:3 比例
D1(720x480)	4:3 比例	4:3 比例
CIF(352x288)

播放录制内容

1. 按 MODE（模式）键，使用操纵杆切换到 My Works（我的作品）模式。

或者按液晶屏左侧的播放/暂停键（▶）。

1. My works（我的作品）中有两个文件夹：Video（视频）和

Picture（照片）。选择Video（视频）或Picture（照片），

然后按OK（确定）键进入索引模式。

1. 播放模式下的操作：

文件类型	如何...	操作
Index mode(索引模式)	切换索引模式和全屏幕模式。	在索引模式下,按OK(确定)键切换到全屏幕模式。在全屏幕模式下,按MENU(菜单)键切换到索引模式。
Full-screen mode(全屏幕模式)	切换文件。	1. 在索引模式下:使用Joystick(操纵杆)移动选框。 2. 在全屏幕模式下:使用Joystick(操纵杆)左右移动。
Video(视频)	开始播放	(在全屏幕模式下)选中时,自动开始播放文件。
	暂停/继续播放	在播放期间/当暂停时,按OK(确定)键。
	调节音量	在播放期间,使用Joystick(操纵杆)向上或向下移动。
	停止播放	在播放期间,按 MENU(菜单)键。
	返回预览屏幕	按Shutter(快门键)。
	快进	在播放期间,按Next(下一个)(H)键。如要停止,按Play/Pause(播放/暂停)(I)键。
	快退	在播放期间,按Previous(上一个)(H)键。如要停止,按Play/Pause(播放/暂停)(I)键。
	选择下一个文件	当暂停/停止时,按Next(下一个)(H)键。
	选择上一个文件	当暂停/停止时,按Previous(上一个)(H)键。
Picture(照片)	放大/缩小	使用Joystick(操纵杆)向上或向下移动。
	锁定/释放变焦倍数	当变焦倍数超过1.0倍时,按OK(确定)键。
	浏览放大的照片。	当变焦倍数锁定时,使用Joystick(操纵杆)键浏览照片。

在计算机上播放录制内容

安装软件

请注意，录制的视频是 mov 格式。因此，需要使用一些特殊程序在计算机上观看录制内容。首次使用时，请确保计算机上安装了 QuickTime 7.0 播放器。否则，请先按照下面的说明安装软件。

请从下面的网站下载QuickTime7.0播放器：

请安装随机光盘中的HD-DVDDECODER程序。

(* 使用 Windows Media Player 10 & 11 播放利用此摄像机录制的 .mov 文件时，需要 HD-DV DECODER。)

连接计算机和保存文件

在计算机上正确安装软件后，请执行下面的步骤

1. 打开摄像机电源
2. 使用USB线将摄像机（已插入SD卡）连接到计算机。
3. 自动显示一个对话框窗口。请选择“打开文件夹以查看文件”，然后单击“确定”。
4. 如果不自动显示对话框窗口，可以双击“我的电脑”，然后打开“可移动磁盘”。
5. 双击DCIM文件夹。
6. 双击100MEDIA文件夹。
7. 复制您希望保留的文件，将它们保存到计算机中的所需位置。

将摄像机连接到电视机

请按照下面的说明使用附带的AV线连接摄像机和电视机，以实时显示内容。您可以在电视机上显示视频剪辑和静态照片，从而与您的朋友和家人分享它们。

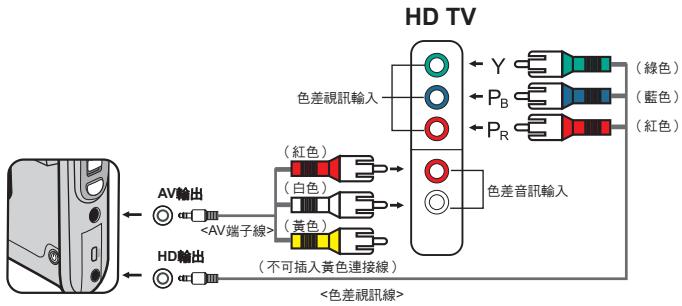

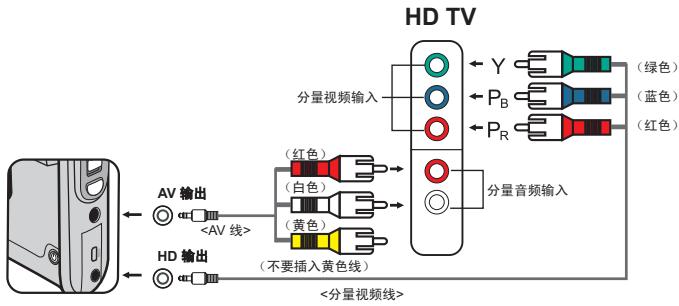

将摄像机连接到HDTV

此处所说的HDTV是指内置分量视频输入端口的高清电视（LCD TV/HDTV），连接后能实现HD（720P）高分辨率质量。

1. 打开HDTV的电源。
2. 打开摄像机电源。
3. 将分量视频线的一端插入HDTV上的（分量视频输入）端口，将另一端插入摄像机上的（HD输出）端口。4.将另一条AV线的一端插入HDTV上的（分量音频输入）端口，将另一端插入摄像机上的（AV输出）端口。（请勿将黄色接头插入HDTV的AV输入。）
4. 按HDTV上的输入开关模式，选择“分量视频输入”。

在连接到HDTV的情况下录制HD分辨率剪辑时，由于数据位速率原因，TV显示分辨率向下调至D1(480P)分辨率，但录制的文件仍保持HD(720P)而不会变化。

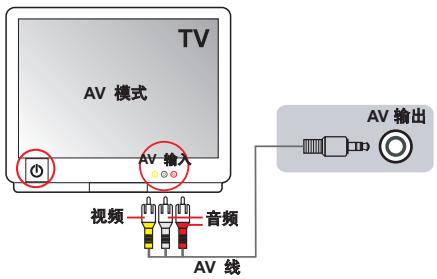

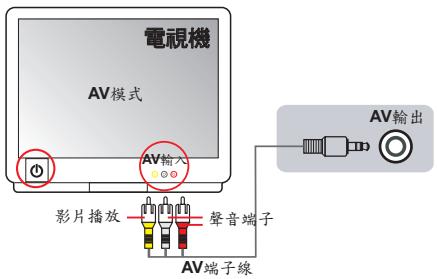

将摄像机连接到标准电视机

电视机 = 传统CRT电视机

1. 打开摄像机电源。
2. 按MODE（模式）键进入MODE（模式）菜单。
3. 使用Joystick（操纵杆）开关选择Setting（设置）模式，然后按OK（确定）进入菜单屏幕。
4. 使用Joystick（操纵杆）选择TV-out（电视输出）项目，然后按OK（确定）进行确认。5.向上/向下移动Joystick（操纵杆）选择NTSC或PAL。

NTSC或PAL制式在不同国家（地区）并不相同，请参见第14页的交流频率设置表。

1. 完成后，按OK（确定）确认设置。
2. 按Shutter（快门）键返回预览屏幕。
3. 将AV线的音频和视频端头（黄色/白色/红色）连接到电视机的AV输入插孔。
4. 将AV线的另一端连接到摄像机的AV输出端口。

高级操作

● 菜单操作

菜单项目提供了一些选项，供您微调摄像机功能。

下表介绍菜单的详细操作方法。

如何...	操作
开启菜单	按 MENU (菜单) 键。
移动选框	使用 Joystick (操纵杆) 向上或向下移动。
进入子菜单/确认一个项目	按 OK(确定)键。
退出菜单/回到上一级菜单	按 MENU (菜单) 键(在子菜单中时)。

相机模式下的菜单项目

开机，然后按Menu（菜单）键。

项目	选项	说明
Videoresolution(视频分辨率)	HD	将视频分辨率设成 HD(1280x720 像素)。
	D1	将视频分辨率设成 D1(720x480 像素)。
	CIF	将视频分辨率设成 CIF(352x288 像素)。
PictureResolution(照片分辨率)	3M(300 万像素)	将照片分辨率设成 300 万像素。
	5M(500 万像素)	将照片分辨率设成 500 万像素。
NightShot(夜景)	On/Off(开启/关闭)	启用此设置时,您可以拍摄背景黑暗的照片。在黑暗场所拍摄照片时快门速度会变慢,因此我们建议您使用三脚架以防止因手抖动而导致模糊。警告:启用夜景时噪点会增加。
WB(白平衡)	Auto(自动)	摄像机自动调整白平衡。
	Sunny(晴天)	此设置适合于晴天在户外拍摄。
	Cloudy(阴天)	此设置适合于阴天或有阴影时拍摄。
	Fluorescent(荧光灯)	此设置适合于在荧光灯照明的室内或在高色温环境中拍摄。
	Tungsten(白炽灯)	此设置适合于在白炽灯照明的室内或在低色温环境中拍摄。

相机模式下的菜单项目（续）

项目	选项	说明
Flashlight(闪光)	On(开启)	每次拍摄时闪光灯都闪光。
	Auto(自动)	光线不足时,闪光灯自动闪光。
	Off(关闭)	不使用闪光灯。
Video light(摄像灯)	On/Auto/Off(开启/自动/关闭)	在录制视频剪辑时,此设置可以在光线不足的情况下补充光线。
Effect(图像特效)	Normal(正常)	以自然色进行拍摄。
	B&W(黑白)	以黑白效果进行拍摄。
	Classic(怀旧)	以深褐色调进行拍摄。
Exposure(曝光)	-2~+2	当预览图像看起来太亮或太暗时,您可以手动调整曝光以获得较佳的效果。正值表示图像会变明亮,负值表示图像会变暗。
Selftimer(定时自拍)	On/Off(开启/关闭)	启用/禁用定时自拍功能。开启定时自拍功能时,相机在按下快门键后等待十秒钟,然后拍摄。
Histogram(直方图)	On/Off(开启/关闭)	在屏幕上启用/禁用画面色阶分布显示。
Icon(图标)	On/Off(开启/关闭)	在屏幕上显示/不显示OSD(屏幕显示)图标。

播放模式下的菜单项目

开机，按MODE（模式）键，使用操纵杆切换到MyWorks（我的作品）模式，选择Video（视频）或Picture（照片）文件夹，按OK（确定）键，然后按MENU（菜单）键。

项目	选项	说明
Delete One(单个删除)	Yes/No(是/否)	删除当前文件。
Delete All(全部删除)	Yes/No(是/否)	删除存储器中存储的所有照片和视频/音频文件。
Slide Show(幻灯片播放)	-	摄像机按顺序显示图像。仅显示 JPEG 照片和 MPEG 文件的第一个画面。可以按菜单键停止放映幻灯片。
Lock(锁定)	Yes/No(是/否)	可以锁定单个、多个或全部文件。删除功能无法消除锁定的文件。格式化功能会消除所有锁定/未锁定的文件。

• 如果摄像机中没有文件，则看不到任何项目。

设置模式下的菜单项目

开机，按MODE（模式）键，进入Setting（设置）模式，然后按MENU（菜单）键。

项目	选项	说明
Date & Time(日期和时间)	-	设置日期和时间。
Beep(哔声)	On/Off(开启/关闭)	启用/禁用哔声。
Flicker(频率设定)	50Hz	将交流频率设成 50 赫兹*。
	60Hz	将交流频率设成 60 赫兹*。
TV-out(电视输出)	HDTV	将电视制式兼容性设成 HDTV。此选项适合于高清雷视(LCD TV/HDTV)。
	NTSC	将电视制式兼容性设成 NTSC。此选项适合于美国、台湾、日本和韩国等地。
	PAL	将电视制式兼容性设成 PAL。此选项适合于德国、英国、意大利、荷兰、中国、日本和香港等地。
Icon(图标)	On/Off(开启/关闭)	在屏幕上显示/不显示 OSD 图标。
LCD Bright(屏幕亮度)	-2~+2	设置液晶屏亮度。正值使液晶屏变亮,负值使液晶屏变暗。
Format(格式化)	Yes(是)	格式化存储介质。请注意:介质中存储的全部文件将丢失。
	No(否)	取消操作。
Auto Off(自动关机)	Off(关闭)	不使用自动关机功能。
	1 min(1 分钟)	当空闲时间超过 1 分钟时,摄像机自动关机。
	3 min(3 分钟)	当空闲时间超过 3 分钟时,摄像机自动关机。
	5 min(5 分钟)	当空闲时间超过 5 分钟时,摄像机自动关机。
Language(语言)	-	选择 OSD 所使用的语言。
Default(出厂设置)	Yes(是)	恢复出厂默认值。请注意:当前设置将被覆盖。
	No(否)	取消操作。

设置模式下的菜单项目（续）

• 交流频率设置表：

地区	英国	德国	法国	意大利	西班牙	荷兰	俄罗斯
设置	50Hz	50Hz	50Hz	50Hz	50Hz	50Hz	50Hz
地区	葡萄牙	美国	台湾	中国	日本	韩国	泰国
设置	50Hz	60Hz	60Hz	50Hz	50/60Hz	60Hz	50Hz

电池电量图示

图标	说明
	电池电量全满
	电池电量尚可
	电池电量低 *闪光灯和LED指示灯被禁用。
	电池没电了

注意：为避免使用过程中突然断电，建议您在该图标指明电池电量低时更换电池。

电池使用时间

静态照片	视频剪辑
拍摄张数	录制时间（分钟）
110	30
* 拍摄间隔 30 秒 ** 关闭闪光灯 *** 分辨率设在 500 万 (2560x1920)	* 分辨率设成 HD（1280x720 像素）

注意：此表仅供参考。实际电池使用时间与电池类型和充电程度有关。

● 存储容量

存储器	视频（分钟）			静态照片
	HD	D1	CIF	3M	5M
SD卡(256MB)	7	18	40	230	145
SD卡(512MB)	15	36	80	460	290
SD卡(1GB)	30	72	160	920	580
SD卡(2GB)	60	144	320	1840	1160
SD卡(4GB)	120	288	640	3680	2320

注意：实际容量值会因景物和周围环境的色饱和度和复杂程度不同而有所差异（误差范围 ±30%）。

项目	说明
型号	500 万像素摄像机
图像传感器	500 万(2592x1944 像素)
分辨率	静态图像: 3M/5M 1280x720 (HD) 720x480 (D1) 352x288 (CIF)
镜头	3 倍光学变焦镜头
文件格式	MOV, JPEG
视频帧数率	1280x720, 最大 30fps 720x480, 最大 30fps 352x288, 最大 30fps
外部存储器	SD (256MB ~ 4GB), 12 倍速以上
液晶显示屏	2.4" LCD
电视输出	分量视频输出, 支持 NTSC/PAL 制式
接口	USB 2.0
麦克风	是
扬声器	是
夜景	是(在静态图像模式和视频模式下)
电池	NP60 兼容锂离子充电电池

注意：规格如有变更，恕不另行通知。

系统要求在使用不同视频分辨率设置时并不相同：

视频分辨率	计算机系统要求
HD (1280x720) @30fps	操作系统 = Windows XPSP2 或以上（QuickTime 7.0 或以上） CPU = Pentium 4 3.0GHz 或以上 系统 RAM = 512MB（推荐 1GB） 显卡 = nvidia Geforce 7600 或 ATI X1600 或以上，256MB RAM
D1 (720x480) @30fps	操作系统 = Windows 2000/XP 或以上（QuickTime 7.0 或以上） CPU = Pentium 4 1.5GHz 或以上 系统 RAM = 256MB（推荐 512MB 或以上） 显卡 = 64MB（推荐 128MB 或以上）
CIF (352x288) @30fps

目录

准备事项 1

摄影机各部名称 1 安装锂电池 2 将电池充电 2 插入记忆卡（选购） 3 开启／关闭摄影机电源 3 设定系统语言 4 设定时间 4 操作画面图示 5

基本操作 6

摄录动态影像 6 拍照 7 浏览功能 8 播放电脑中录制的影片 9 摄影机与电视连线输出 10

进阶设定 12

选单操作 12 相机模式的选单项目 12 播放模式的选单项目 13 系统设定模式的选单项目 14 电池图示对照表 15 电池寿命参考表 16 记忆体储存容量表 16 系统规格表 17 系统要求 18

准备事项

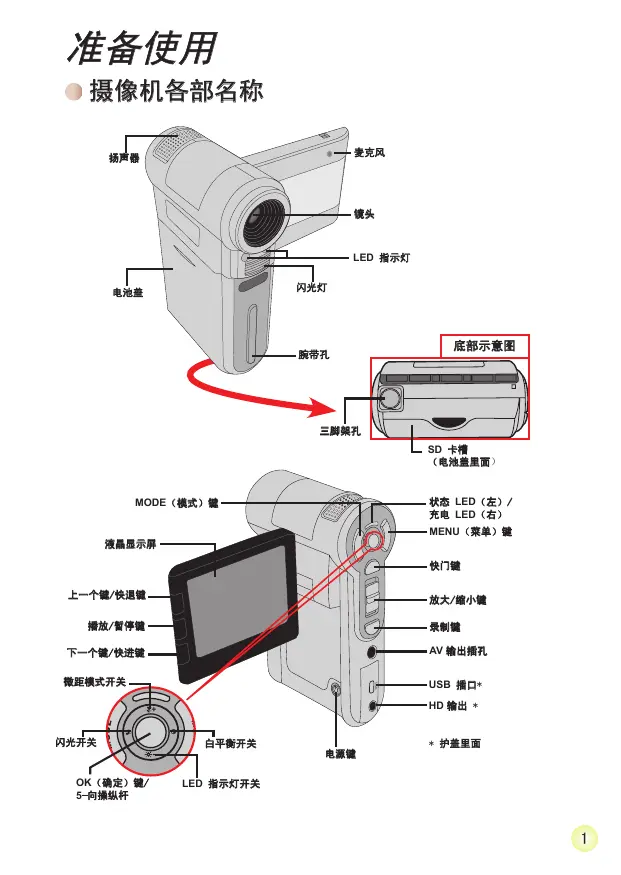

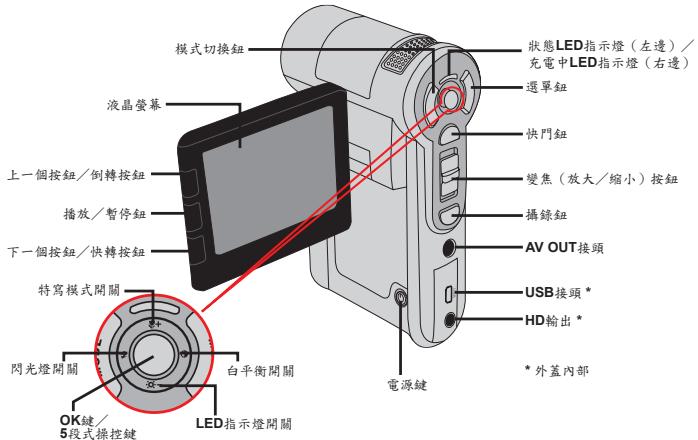

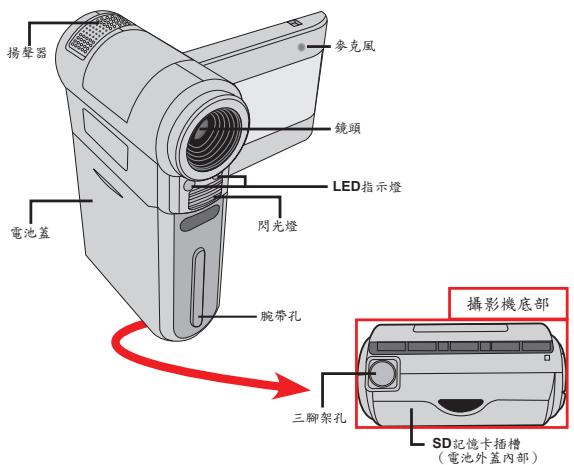

● 摄影机各部名称

● 安装锂电池

1. 依照箭头方向指示打开电池盖。
2. 将锂电池装入电池槽中。请注意：电池上方的金属格片必须对准槽中的金属接点。
3. 安装电池后，盖上电池盖即可。

给电池充电

第一次使用时，电池至少需先充电8小时。

1. 连接连接线。

将随附AC变压器的一端连接到摄影机的USB端口，另一端连接到电源插座。

或

将随附USB连接线的一端连接到摄影机的USB端口，另一端连接到已开机的电脑；请确定已关闭摄影机的电源。

2. 开始充电时，充电LED指示灯显示为红灯。 3. 充电中断或电池完全充电时，充电LED指示灯显示为绿灯。

或

使用电脑充电时，不可开启摄影机电源，否则充电会停止。

插入存储卡（选购）

若要插入存储卡，请执行以下操作：

（1）打开电池盖。 （2）按箭头所示方向插入存储卡，并推入至插槽尽头。

若要取出存储卡，请稍微按压存储卡顶端，待存储卡向上弹起后，再取出即可。

● 開啟/關閉攝影機電源

打開液晶螢幕或按住電源鍵1秒，開啟攝影機電源。

若要關閉攝影機電源，請按住電源鍵1到3秒或關上液晶螢幕。

1 若按下電源鈕後，電源仍未開啟，請檢查：

1. 電池是否確實安裝。
2. 電池是否有充足的電力。

④ 攝影機閒置一段時間後，可能會超過【自動關機】的設定時間而自行關閉。

● 設定系統語言

1.開啟攝影機電源。 2. 按MODE（模式切換）鍵進入MODE（模式）選單。 3. 使用Joystick（操控鍵）開關選擇Setting（設定）模式，然後按OK進入選單畫面。 4. 使用Joystick（操控鍵）選擇Language（語言）項目，然後按OK確認。 5. 往上/下推Joystick（操控鍵）選擇語言。 6. 完成時，按OK確認設定。

● 設定時間

1.開啟攝影機電源。 2. 按MODE（模式切換）鍵進入MODE（模式）選單。 3. 使用Joystick（操控鍵）開關選擇Setting（設定）模式，然後按OK進入選單畫面。 4. 使用Joystick（操控鍵）選擇Date & Time（日期與時間）項目，然後按OK確認。 5. 往上/下推Joystick（操控鍵）調整值；往左/右推Joystick（操控鍵）切換欄位。 6. 完成時，按OK確認設定。

● 操作畫面圖示

操作模式圖示 攝影解析度 ③ 相片解析度 4 LED指示燈模式 5 特寫模式 電池壽命參考表 數位變焦比例指示燈 SD卡已插入

9 剩余录像时间 10 白平衡模式 11 曝光模式 12 闪光灯模式 13 色调分布模式 14 定时自拍模式 15 夜景模式 16 已录像时间

提示：设定为HD（720P）摄影分辨率时，液晶屏幕将显示16:9比例。设定为D1（480P）或CIF摄影分辨率时，液晶屏幕将显示4:3比例。（如需详细指示，请参阅第7页。）

基本操作

摄录动态影像

1. 调整焦距：

摄影机通常可自动对焦而无需调整焦距。若想要拍摄照片，可按下「往上」按钮切换到特写模式（）。

注：拍摄前，请确定已插入记忆卡。

-	30cm ~ ∞ (12" ~ ∞)
	5cm ~ 30cm (2" ~ 12") * 1.5X 固定變焦

2. 变焦：

将Zoom（变焦）键向上或向下推，将画面拉近或拉远；光学放大倍率为3倍。

3. 按Record（摄录）键，开始录像。

变焦（放大）

4. 再按一次Record（摄录）键，停止录像。

录像时（特写模式除外）也可使用变焦功能。若拍摄环境照明不足，可切换LED指示灯模式到开或自动，协助对焦和照明。提示：由于本摄影机性能强大，长时间使用/录制时会微微发热。

拍照

1. 调整焦距：

攝影機通常可自動對焦，無需手動調整焦距。若要拍攝照片，可按下「往上」按鈕切換至特寫模式。

註：拍攝前，請確認已插入記憶卡。

-	30cm ~ ∞ (12" ~ ∞)
	5cm ~ 30cm (2" ~ 12") * 1.5X 固定變焦

2. 變焦：

將變焦（Zoom）撥桿向上或向下推，可拉近或拉遠畫面；光學放大倍率為3倍。

如有必要，可調整其他進階功能。若拍攝環境光線不足，可將LED指示燈模式切換至「開」或「自動」，以輔助對焦和照明。

變焦（放大）

變焦（縮小） 對焦框

1. 半按快門（Shutter）鍵並握住攝影機進行自動對焦。當對焦框變為綠色時，完全按下按鈕即可拍攝照片。

1. 由於感應器拍攝功能的緣故，靜態照片的液晶螢幕預覽與比例將依影像解析度的不同而有所差異。

相機攝影的設定會因影像解析度而異。

攝影解析度	預覽	拍照與對焦
HD(1280x720)	16:9	4:3
D1(720x480)	4:3	4:3
CIF(352x288)

• 瀏覽功能

1. 按下模式（MODE）切換鈕，然後使用操控鍵（Joystick）切換至「My Works」（我的工作）模式。

或按下液晶螢幕左側的播放/暫停（Play/Pause）（▶）鍵。

1. 「My Works」（我的工作）下有兩個資料夾：「Video」（攝影）和「Picture」（拍照）。選擇「Video」或「Picture」，然後按OK鍵進入索引模式。

3. 播放模式功能操作：

檔案格式	功能	操作
Index mode(縮圖瀏覽)	切換播放模式下的缩圖和全盜幕瀏覽	縮圖瀏覽時,按OK鍵切換至全盜幕瀏覽。全盜幕瀏覽時,按MENU(選單)鍵切換至縮圖瀏覽。
Full-screen mode(全盜幕瀏覽)	切換瀏覽檔案	1.縮圖瀏覽時:用Joystick(操控鍵)移動選框。 2.全盜幕瀏覽時:將Joystick(操控鍵)向左或向右推。
Video(影片播放)	開始播放	全盜幕瀏覽時,即會自動開始播放檔案。
	暫停/續播	播放或暫停時,按下OK鍵。
	調整音量	播放時,將Joystick(操控鍵)向上推調高音量、向下推降低音量。
	停止播放	播放時,按MENU(選單)鍵。
	回到預覽畫面	按下Shutter(快門)鍵。
	快轉	在播放時,按Next(下一個)(▶)按鍵。若要停止,請按下Play/Pause(播放/暫停)(▶)鍵。
	倒轉	在播放時,按下Previous(上一個)(▶)按鍵。 若要停止,請按下Play/Pause(播放/暫停)(▶)鍵。
	選擇下一個檔案	在暫停/停止時,按下Next(下一個)(▶)按鍵。
	選擇上一個檔案	在暫停/停止時,按下Previous(上一個)(▶)按鍵。
Picture(靜態圖檔)	圖片放大或縮小	將Joystick(操控鍵)向上或向下推。
	鎖住或解除放大比率	當放大比率大於1.0x時,按下OK鍵。
	瀏覽放大的圖片	當放大比率鎖住時,移動Joystick(操控鍵)瀏覽圖片。

播放電腦中錄製的影片

安裝軟體

請注意：錄製的影片為.mov格式，因此您需要特殊的程式才能檢視電腦中錄製的影片。第一次使用時，請確定電腦已安裝QuickTime 7.0播放器。如果沒有，請依下列指示先安裝軟體。

請至下列網站下載QuickTime 7.0播放器：

請安裝隨附CD上的HD-DV DECODER程式。

(*HD-DV DECODER是針對使用Windows Media Player 10和11播放攝影機錄製的.mov檔而設計。)

連接電腦與儲存檔案

軟體正確安裝至電腦後，請依照下列步驟執行：

1.開啟攝影機電源。 2.使用USB連接線將攝影機（插入SD卡）連接至電腦。 3. 自動顯示對話視窗。請選擇項目「Open folder to view files」（開啟資料夾檢視檔案）並點選「OK」。 4. 如果對話方塊未自動顯示，請按兩下「我的電腦」並開啟「卸除式磁碟」。 5. 請按兩下DCIM檔案資料。 6. 請按兩下100MEDIA檔案資料夾。 7.複製要保留的檔案並儲存在電腦中的所需位置。

攝影機與電視連線輸出

請依下列指示使用隨附的AV端子線，連接攝影機與電視進行即時播放。您可將錄製的影片和相片檔透過電視機與您的親朋好友分享。

攝影機與HDTV連線輸出

此處的HD TV是指高解析度電視(LCD TV/HDTV)內建的色差輸入埠，因此在連接後可顯示HD（720P）高解析度畫質。

1.開啟HDTV的電源。 2.開啟攝影機電源。 3. 將色差視訊線的一端插入HDTV的（色差視訊輸入）埠，然後將另一端插入攝影機的（HD輸出）埠。 4. 將AV端子線的一端插入HDTV的（色差音訊輸入）埠，然後將另一端插入攝影機的（AV輸出）埠。（請勿將黃色接頭插入HDTV的AV輸入埠）。 5. 按下HD TV的輸入開關模式，並選擇「Component Input」（色差輸入）。

如果在連接到HD TV時錄製HD解析度影片，電視播放的視訊解析度會由於資料位元率的因素降到D1（480P），但是錄製的檔案會保持在HD（720P）不變。

攝影機與標準電視連線輸出

TV = 傳統CRT電視

1. 開啟攝影機電源。 2. 按下MODE（模式切換）鍵進入模式選單。 3. 使用Joystick（操控鍵）開關切換到Setting（設定）模式，然後按OK進入選單畫面。 4. 使用Joystick（操控鍵）選擇TV-out（電視輸出）項目，然後按OK確認。 5. 往上/下推Joystick（操控鍵）選擇NTSC或PAL。

世界各國可能使用NTSC或PAL系統，請參閱第14頁的「閃爍設定」表。

1. 完成時，按OK確認設定。
2. 按Shutter（快門）鍵返回預覽畫面。
3. 將AV端子線（黃色/白色/紅色）的聲音與影像端子連接至電視機的「AV輸入」端子。
4. 將AV端子線的另一端連接至攝影機的「AV輸出」埠。

進階設定

選單操作

在大多數操作模式下，您可開啟選單對本機的功能做細部調整。詳細操作方法請參考下表。

功能	操作
開啟選單	按MENU（選單）鍵。
移動選框	將Joystick（操控鏈）向上或向下推。
進入子選單／確定選項動作	按OK鍵。
離開選單／回到上一層選單	（在子選單時）按MENU（選單）鍵。

相機模式的選單項目

開啟方法：開關 → 按Menu（選單）鈕。

項目	選項	說明
Video resolution(攝影解析度)	HD	將攝影解析度設至HD(1280x720畫素)。
	D1	將攝影解析度設至D1(720x480畫素)。
	CIF	將攝影解析度設至CIF(352x288畫素)。
Picture Resolution(相片解析度)	3M	將相片解析度設至3百萬畫素。
	5M	將相片解析度設至5百萬畫素。
NightShot(夜景)	On/Off(閉/關)	此設定值可適用於光源較為不足的拍攝環境。在較暗的地方拍攝相片時,快門速度會變慢,因此建議您使用三腳架以避免因手震造成的影像模糊。警告:啟用夜景功能會增加雜訊。
WB(白平衡)	Auto(自動)	攝影機自動調整白平衡設定。
	Sunny(晴天)	適用於晴天或無陰影時在戶外拍攝。
	Cloudy(陰天)	適用於陰天或陰影下時在戶外拍攝。
	Fluorescent(日光燈)	適用於一般日光燈源的室內或高色溫環境拍攝。
	Tungsten(鴞鶯燈)	適用於一般鴞鶯燈源的室內或低色溫環境拍攝。

● 相機模式的選單項目（續）

項目	選項	說明
Flashlight (閃光燈)	On (開啟)	每次拍攝時會強迫閃光燈閃光。
	Auto (自動)	光線不足時，閃光燈會自動閃光。
	Off (關閉)	不使用閃光燈。
Video light (攝影燈)	On/Auto/Off (開/自動/關)	錄影時，如果光線不足，使用本設定可增加額外的光線。
Effect (特效)	Normal (正常)	此選項是以自然色拍攝。
	B&W (黑白)	此選項是以黑白片效果拍攝。
	Classic (復古)	選擇此項目，照片會呈現深褐色調，讓影像具有復古風格。
Exposure (曝光)	-2~+2	若預覺影像看起來太亮或太暗時，可手動調整曙光補償獲得較佳的效果。正值代表影像會較為明亮，負值代表影像會較為陰暗。
Selftimer (定時自拍)	On/Off (開/關)	啟用/關閉定時自拍功能，開啟定時自拍功能時，相機會在您按下快門鍵時延遲10秒鐘才記錄影像。
Histogram (色調圖)	On/Off (開/關)	啟用/關閉畫面上的影像色調圖顯示。
Icon (圖示)	On/Off (開/關)	啟用/關閉液晶螢幕上的OSD（螢幕功能顯示）圖示。

播放模式的選單項目

開機 → 按MODE（模式切換）鈕 → 使用操控鍵切換到MyWorks（我的工作）模式 → 選擇Video（攝影）或Picture（拍照）資料夾 → 按OK鈕 → 按MENU（選單）鈕。

項目	選項	說明
Delete One (刪除單張)	Yes/No (是/否)	刪除目前檔案。
Delete All (删除全部)	Yes/No (是/否)	刪除所有儲存的靜態圖檔、影像與聲音檔。
Slide Show (幻燈片)	-	攝影機連續顯示影像：只顯示JPEG圖片與MPEG檔案的第一個圖框。請按下選單鍵停止幻燈片播放。
Lock (鎖定)	Yes/No (是/否)	可鎖定單個、多個或所有檔案。刪除功能無法刪除設定的檔案，格式化功能則可刪除所有設定/未設定的檔案。

*如果攝影機內沒有任何檔案，則上述選項不會出現。

● 系統設定模式的選單項目

開機 → 按MODE（模式切換）鈕 → 進入Setting（設定）鈕（） → 按MENU（選單）鈕。

項目	選項	說明
Date & Time (日期與時間)	-	設定日期與時間。
Beep (噉聲)	On/Off (開/關)	開啟/關閉噉聲。
Flicker (頻率設定)	50Hz	將顯示頻率設定為50赫茲*。
	60Hz	將顯示頻率設定為60赫茲*。
TV-out (電視輸出)	HDTV	將電視系統設定至HDTV，此選項適用於高解析度電視(LCD TV/HDTV)。
	NTSC	將電視系統設定至NTSC，此選項適用於美國、台灣、日本 及韓國等地。
	PAL	將電視系統設定至PAL，此選項適用於德國、英格蘭、義大 利、荷蘭、中國、日本及香港等地。
Icon (圖示)	On/Off (開/關)	啟用/停用液晶螢幕上的OSD圖示。
LCD Bright (螢幕亮度)	-2~+2	設定液晶螢幕亮度。正值代表螢幕會較為明亮，負值代表螢 幕會較為陰暗。
Format (格式化)	Yes(是)	格式化目前所使用的儲存媒介。請注意：所有儲存的檔案都 會消失且無法回復。
	No(否)	不回復原廠設定。
Auto Off (自動關機)	Off(關閉)	關閉自動關機功能。
	1 min(1分)	攝影機開啟後，如閒置超過1分鐘即會自動關機。
	3 min(3分)	攝影機開啟後，如閒置超過3分鐘即會自動關機。
	5 min(5分)	攝影機開啟後，如閒置超過5分鐘即會自動關機。
Language (系統語言)	-	設定選單所顯示的語言。
Default (原廠設定)	Yes(是)	回復攝影機出廠時的系統設定。請注意：您目前的設定將 會被覆蓋。
	No(否)	不回復原廠設定。

● 系統設定模式的選單項目（續）

• 開爍設定表：

地區	英國	德國	法國	義大利	西班牙	荷蘭	俄羅斯
設定	50Hz	50Hz	50Hz	50Hz	50Hz	50Hz	50Hz
地區	葡萄牙	美國	台灣	中國	日本	韓國	泰國
設定	50Hz	60Hz	60Hz	50Hz	50/60Hz	60Hz	50Hz

電池圖示對照表

圖示	說明
	電池電力飽和。
	電池維持一般電力。
	電池電力不足。 *停用閃光燈與LED指示燈。
	電池電力已耗盡。

註：為避免攝影機於拍攝中途斷電，建議您在電力不足時即更換電池。

電池壽命參考表

靜態影像拍照	動態影像攝影
拍攝張量（張）	攝影時間（分）
110	30
*拍攝間隔30秒 **閃光燈關閉 ***5M（2560x1920）畫素所能拍照的張數	*解析度設至HD（1280x720畫素）

註：實際電池使用壽命將因電池充電程度不同而有所差異，本表資料僅供參考。

● 記憶體儲存容量表

記憶體	錄影(分)			靜態影像拍照
	HD	D1	CIF	3M	5M
SD記憶卡(256MB)	7	18	40	230	145
SD記憶卡(512MB)	15	36	80	460	290
SD記憶卡(1GB)	30	72	160	920	580
SD記憶卡(2GB)	60	144	320	1840	1160
SD記憶卡(4GB)	120	288	640	3680	2320

註：實際數值可能會依拍攝主題的複雜度及彩度不同而有所差異（誤差範圍：±30%）。

項目	說明
機型	5百萬畫素相機
影像感應器	5百萬（2592x1944畫素）
解析度	靜態影像：3M／5M 1280x720（HD） 720x480（D1） 352x288（CIF）
鏡頭	3倍光學變焦鏡頭
檔案格式	MOV, JPEG
影片播放畫格速度	1280x720，最高30fps 720x480，最高30fps 352x288，最高30fps
外接記憶體	SD（256MB～4GB），速率12X以上
液晶螢幕	2.4吋液晶螢幕
電視輸出	色差輸出，支援NTSC/PAL系統
界面	USB 2.0
麥克風	是
揚聲器	是
夜景	有（靜態影像與影片模式皆可使用）
電池	NP60相容可充式锂电池

註：系統規格如有變更，恕不另行通知。

不同攝影解析度設定有不同的系統要求：

攝影解析度	PC系統要求
HD (1280x720) @30fps	作業系統 = Windows XPSP2或以上（QuickTime 7.0或以上） CPU = Pentium 4, 3.0GHz或以上 電腦記憶體 = 512MB（建議使用1GB） 顯示卡 = 附256MB RAM的nvidia Geforece 7600或ATI X1600或以上
D1 (720x480) @30fps	作業系統 = Windows 2000/XP 或以上（QuickTime 7.0或以上） CPU = Pentium 4, 1.5GHz或以上 電腦記憶體 = 256MB（建議使用512MB或以上） 顯示卡 = 64MB（建議使用128MB或以上）
CIF (352x288) @30fps

HD-DV Camcorder
