GEBRUIKSAANWIJZING SW 850S P NILFISK

Ondergetekende verzekert dat de bovengenoemde modellen geproducedzijn in overeenstemming met de volgende richtlijnen en standardaards.

De nummers:tussen haakjes verwijzenaar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heet tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, deeiligheid, de werkig, het stoppen, het onderhoud, de verwangingsonderdelen en het verwijderen van de machine.

De bedieren en bevoegde monteurs die met deze machine werk,要去 de instructies in deze handleiding zorgvuldig lezen voor ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk-Advance voor meer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bedierenogenen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerdogen worden. Nilfisk-Advance is nicht verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Er zou geen vloeistoffen of andere materialen bij komen zodat de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine worden geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming�in verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op het plaatje (41).

Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine.

Het serienummer en het model van de benzinemotor staan op de plaatjes (42) en (43).

Deze informatatie heeft u nodig om verwangingsonderdelen voor de machine en de benzinemotor te bestellen. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine en de benzinemotor op te schrijven.

Model MACHINE

Serienummer MACHINE

Model MOTOR

Serienummer MOTOR

ANDERE GEBRUIKERSHANDLEIDINGEN

Bij de machine worden de volgende handleidingen geleverd:

• Handleiding van de benzinemotor; deze vormt een integraal onderdeel van deze handleiding.
  Catalogus met verwangingsonderdelen van de veegmachine
  Andere beschikbare handleidingen:
• Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilfisk-Advance)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of reparatiewerkzaamheden aan de machine nodig zich,要去 u deze door bevoegt personeel of bij de servicecentra van Nilfisk-Advance lately uitvoeren. Ermighten alleen originele verrangingsonderdelen en accessoires worden gebruikt.

Als u hulp nodig heeft of verwangingsonderdelen en accessoires wilt bestellen bij Nilfisk-Advance, zorg dan dat u het model en het serienummer algtd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilfisk-Advance streetn aan te brengen indien wij die nodig achten. U bent nicht verplicht deze modificaties of verbeteringen door te voeren op een erder aangeschafte machine.

Eventuele aanpassingen en/of toevoeging van accessoires要去en expliciet worden goedgekeurd en uitgevoerd door Nilfisk-Advance.

BEDRIJFSCAPACITEIT

Deze veegmachine is ontwikkeld en gebouwd voor het reinigen/vegen van gladde, solide vloeren en voor het verzamelen van stof enkleine vuildeeltjes in privé- en bedrijfsruimten onder gecontrolleerde veiligige omstandigheden door een bevoegde bediener.

ALGEMENE OPMERKINGEN

Alle verwijzingen aan voorwaarts en achterwaarts, vór en acheer, rechts en links in deze handleiding zichn vanuit de bediener in zich rijpositie met de handen op het stuur (3) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op.

Controller het afevering van de machine zorgvuldig of de verpakking en de machine niet zich beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddelijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

Controer of de uitrusting van de machine overeenkomt met de volgende lijst:

• Gebruiksaanwijzing van de veegmachine
• Handleiding van de benzinemotor
  Catalogus met verwangingsonderdelen van de veegmachine

VEILIGHEID

De volgende symbolen worden gebruikt om möglichk gevaarlijke situatives aan te gehen. Lees deze informatatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkelpreventieplan ter voorkoming van ongevallen is efectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvoer of op locatie voordoen, worden veroorzaakt door het Niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtigte bediener is de Beste garantie gegen ongevallen en is het meest effectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbol geeft een gevaar met möglichd dodelijk afloop voor de bediener aan.

LET OP!

Dit symbol geeft een möglichk risico op letsel voor personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbolism geeft een waarschuwing of opmerking aan over de werkig van de sleutel of van de gebruiksfuncties. Lees de blokken tekst die met dit symbolism়n gemarkeerd zorgvuldig door.

OPMERKING

Dit symbol geeft een waarschuwing aan over de werkig van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling worden uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om möglich schade aan de machine of letsel bij Personen te voorkomen.

GEVAAR!

Zet de contactsleutel in de stand '0' en ontkoppel de accu's voordat u onderhouds- of reparatiewerkzaamheden gaat UITvoeren.
- Deze machine mag alleen worden gebruikt door special opgeleid en bevoegd personeel. De machine mag nicht worden gebruikt door kinderen of mensen met een handicap.
Zorg dat er geen vonden, vlammen of rokende /gloeiende materielen bij de accu's in de buurt komen. Bij normala gebruik van de machine kuren er explosieve gassen vrij komen.
- Wanner u in de buurt van elektrische onderdelen werk, verwijder dan al uw sieraden.
- Werk nooit onder een omhoog gebrachte machine als deze nicht voldoende worden ondersteund door veiligheidssteunen.
- Telkens als er werkzaamheden worden verricht onder de geopende motorkap, moet u ervoor zorgen dat de motorkap Niet per ongeluk zich kan vallen.
- Gebruik deze machine Niet in ruimten waar schadelijke, gevaarlijke, ontvlambare enlof explosieve stoffen, vloeistoffen of dampen aanwezigহn.
Let op: de brandstof is zeerlicht ontvlambaar.
Roken en open vuur in ruimten waar brandstof worden bijgevuld of opgeslagen is verboden.
- De brandstof zich uit; vul de tank dus Niet voor bij de markering voor het maximale niveau (A, Afb. 1).
- Controller na het bijvullen van de brandstof of de dop van de brandstoftank goed is afgesloten.
- Wanner erijdens het tanken brandstof maar buiten loopt,要去 u alle brandstof verwijdersen en de dampen latent oplossen voordat u de motor start.
Zorg dat er geen brandstof op de huid komt en dat u de dampen nicht inademt. Hou buiten bereik van kinderen.
- Laat de motor nicht meer dan 20^ kantelen; als de motor verder worden gekanteld, kan er brandstof uit de tank lopen.
Zet geen voorwerpen op de motor.
Schakel de motor uit voordat u er werkzaamheden aan uitvoert. Om te voorkomen dat de motor per ongeluk aan gaat,要去 u altd het dopje van de bougie ontkoppelen.
- Als de machine van loodaccu's (WET) is voorzien, mag de machine zich nicht meer dan 30^ ten opzichte van de vlakke grond worden gekanteld. Anders kan de uiterst corroderende vloeistof UIT de accu lopen. Als de machine bij onderhoudswerkzaamheden要去 worden gekanteld,要去 eenst de accu's worden verwijderd.

LET OPI!

Koolmonoxide (CO) kan hersenletsel of zelfs dodelijk letsel veroorzaken.

De interne verbrandingsmotor van deze machine stoot koolmonoxide uit.

Adem geen uitlaatgassen in.

Gebruik alleen in afgesloten ruimte wonneer er voldoende ventilatie en een tweede person aanwezig zich.

LET OPI!

Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machineuitvoert alle instructies zorgvuldig door.
- Neem alle nodige voorzorgsmaatregelen om te voorkomen dathaar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.
- Laat de machine nooit onbeheard staan met de sleutel in de contactschakelaar en controllerer.altijd of de machine nicht uit zichzelf kan bewegen.
- Gebruik de machine Niet op oppervlakken met een grotere hellingshoek dan gespecifieerd.
- Gebruik de machine Niet in bijzonder stoffige ruimten.
Was de machine Niet met directe waterstralen, een hogedrukspuit of met bijtende materialen. Gebruik geen perslucht om de machine te reinigen, met uitzondering van de filters (zie het betreffende deel).
- Let er bij het gebruik van de machine op dat er zich geen mensen, met name kinderen, in het werkgebied van de machine bevinden.
Zet geen flessen vloeistof op de machine.
- De temperatuur要去 bij opslag van de machine tussen de 0^ en +40^ liggen.
- De temperatuur要去 bij gebruik van de machine tussen de 0^ en +40^ liggen.
De vochtigheidsgraad要去ussen 30% en 95% liggen.
Zorg altijd dat de machine Niet in de zon, regen of andere weersomstandigheden staat, zowel in werkinq als bij stilstand.
- Gebruik de machine nicht als vervoermiddel of voor slepen/duwen.
Laat de borstels Niet werken als de machine stilstaat om schade aan de vloer te voorkomen.
- Gebruik bij brand een poederbrandblusser. Gebruik geen water.
Stoot Niet gegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen konnen omvallen.
Pas de bedrijfssnelheid aan de oppervlakken aan.
- Gebruik de machine Niet op hellingen of schuine oppervlakken met een grotere hellingshoek dan gespecifieerd.
- Deze machine is nicht geschickt voor gebruik op staat of openbare wegen.
- Verwijder om geen enkele reden de beschermingen van de machine.
Houd u strikt aan de aanwijzingen bij gewone onderhoudswerkzaamheden.
- Verwijder of verander geen plaatjes van de fabrikant op de machine.
- Als u afwijkingen in de werkking van de machine vermoedt, controllerer dan of deze Niet worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat Niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.
Vraag bij verranging van onderdelen om ORIGINELE verrangingsonderdelen bij een bevoegd leverancier en/of bevoegde detailhandelaar.
- Uit veiligheidsoverwegingen en voor een correcte werkking van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding worden aangegeven voor bevoegt personeel of bij een servicecentrum worden uitgevoerd.
Laat de machine als hij worden afgedankt Niet onbemand staan vanwege de giftige enlof schadelijke materialen (accu, kunststof, etc.). Deze要去en volgens de voorschriften maar deaarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).
- Bij normalaig bebruik veroorzaken de trillingen van de machine geen gevaarlijke situatuies (3,3 m/s² - EN 1033-1995-08).
Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door.
- Tijdens de werkung van de motor worden de demper warm; raak de demper nooit aan als hij warm is om brandwonden of brand te voorkomen.
- Laat de motor nooit draaien met onvoldoende olie, want dat kan ernstige schade veroorzaken. Controleer het oliepeil bij een uitgeschakelde motor verwijl de machine horizontally staat.
- Laat de motor nooit zonder luchtfilter draaien, odomat dit schade kan veroorzaken.
- Technische werkzaamheden aan de motor要去en algid door een bevoed dealer worden uitgevoerd.
- Gebruik voor de motor alleen originele verwangingsonderdelen of equivalenten ervan. Het gebruik van verwangingsonderdelen van een mindere kwaliteit kan de motor ernstig beschadigen.

BESCHRIJVING VAN DE MACHINE

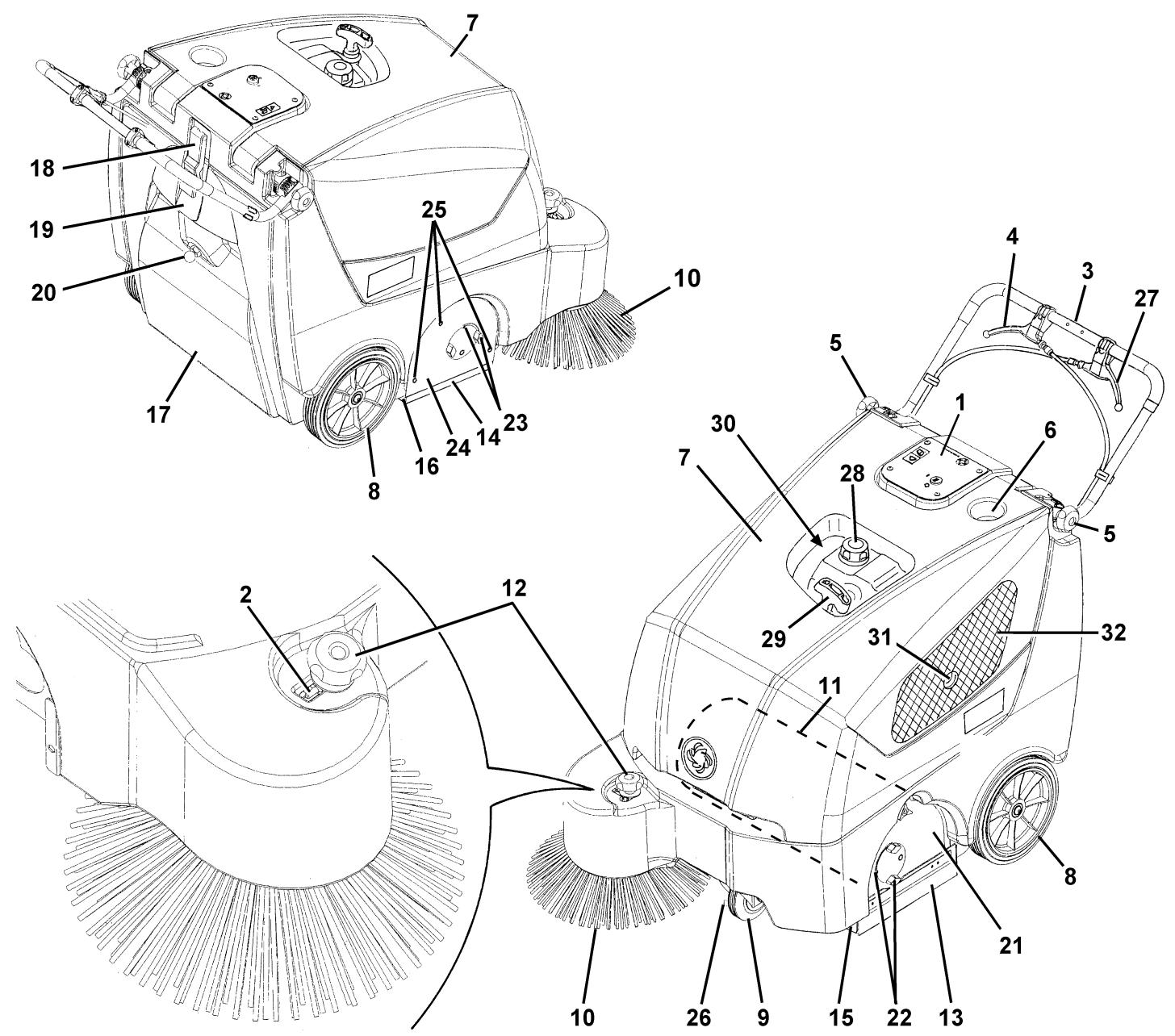

BOUW VAN DE MACHINE

1. Bedieningspaneel
2. Stop zijborstel omhoog
3. Stuur
4. Snelheidshendel
5. Knoppen voor instelling van hoek stuurwiel
6. Opbergvak
7. Motorklep
8. Aandrijfwienen achefter op vaste as
9. Sturend voorwiel
10. Zijborstel
11. Hoofdborstel
12. Hendel voor heffing en hoogteafstelling van de zichborstel
13. Zijflap links
14. Zijflap rechts
15. Voorflap
16. Achterflap
17. Afvalcontainer
18. Haak afvalcontainer

19. Handgreep afvalcontainer

20. Handgreep handmatige filterschudder

21. Verwijderbare klep hoofdborstel
22. Regelaar links voor de hoogte van de hoofdborstel
23. Regelaar rechts voor de hoogte van de hoofdborstel
24. Rechterklep van de hoofdborstel
25. Bevestigingschroeven reckterklep van de hoofdborstel
26. Rempedaal op het voorwiel (optioneel)
27. Hendel flap omhoog voor
28. Brandstoftankdop
29. Handgreep met koord voor trekstarten van de motor
30. Toegangsruihte voor brandstofkraantje en startmechanisme bij koude motor
31. Uitlaat motor
32. Ventilatierooster motor

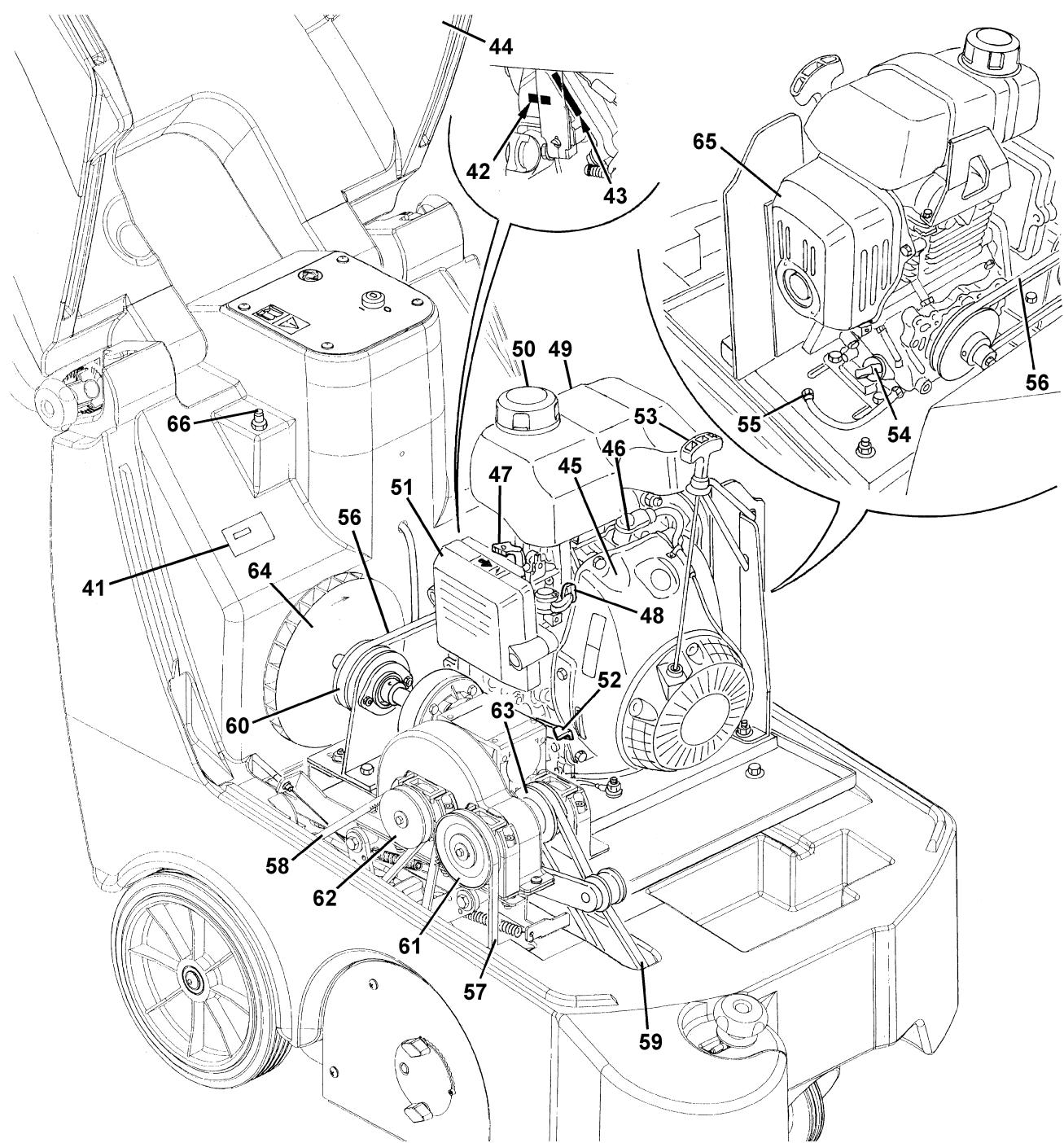

OPBOUW VAN DE MACHINE (ervolg)

1. Plaatje met serialummer / technische gegevens / CEMarkering
2. Model motor
3. Serienummer motor
4. Motorklep (open)
5. Benzinemotor
6. Bougie
7. Mechanisme voor koude start
8. Kraantje voor openen/afsluiten brandstoffevoer
9. Brandstofreservoir
10. Brandstoftankdop
11. Luchtfilter
12. Gashendel (geijkt door de fabrikant: deze mag nicht worden afgesteld of gebruikt om het toerental van de motor te wijzigen!)
13. Handgreep met koord voor trekstarten van de motor

14. Dop voor bijvullen en controlleren oliepeil van de motor

15. Aftapdop motorolie

16. Riem motor
17. Riem hoofdborstel
18. Aandrijfrem
19. Riem van de zijborstel
20. Riemschijf van de benzinemotor
21. Riemschijf van de hoofdorstel
22. Riemschijf van het aandrijfsysteme
23. Riemschijf van de zichborstel
24. Aanzuigventilator
25. Demper motor
26. Beveiligingssschakelaar voor opening motorklep

S311477

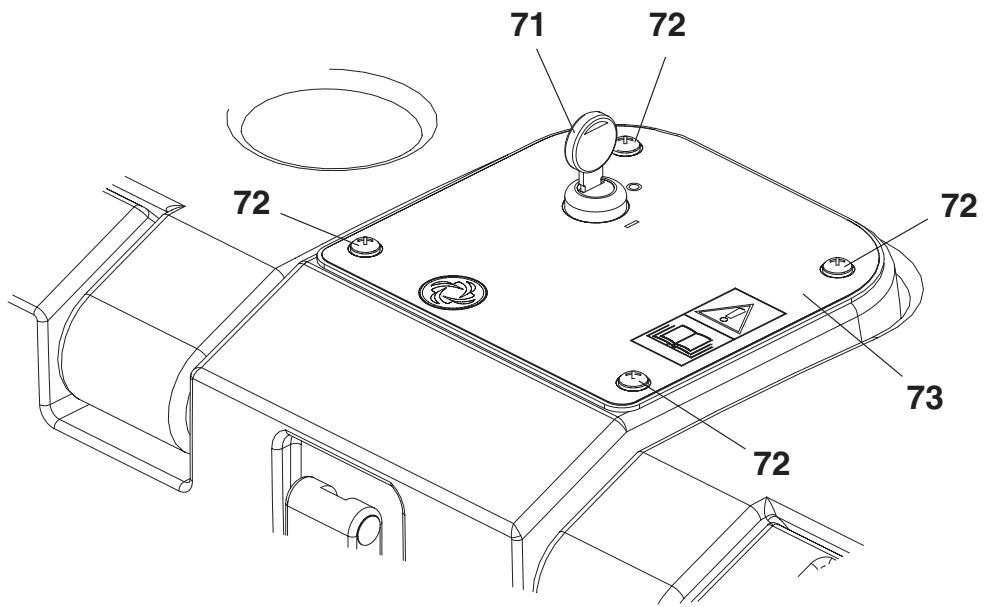

BEDIENINGSPANEEL

1. Contactsleutel:

2. stand '0': machine uitgeschakeld en alle functies uitgeschakeld

3. stand 'I': machine en functies ingeschakeld

4. Bevestigingschroeven van het paneel

5. Paneel

S311478

ACCESSIONS / OPTIES

Naast de onderdelen van de standarduiitvoering kan de machine worden uitergerust met de volgende accessoires, volgens het gebruik van de machine:

• Hoofd- en zijborstels met hardere of zachtere haren dan de standardborstel
• Stofffilter in antistatisch polyester en in polyester BIA C
  Voorwiel met rempedaal
  Flaps van verschillende materialen

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Algemeen	Waarden
Lengte machine	1.070 mm
Breedte van de machine (zonder zijborstels)	773 mm
Hoogte machine (met stuur omlaag)	836 mm
Minimale/maximale hoogte stuur	824/1.120 mm
Breedte van het reinigingsvlak (zonder zijborstel)	600 mm
Breedte van het reinigingsvlak (met zijborstel)	791 mm
Minimale hoogte van de grond (zonder flaps)	40 mm
Afmetingen hoofdborstel (diameter x lenghte)	265 mm x 600 mm
Diameter zijborstel	420 mm
Draaisnelheid hoofdborstel	400 toeren/min.
Draaisnelheid van de zijborstel	52 toeren/min.
Sturend voorwiel	125/37,5-50 mm
Achterste aandrijfwieten (diameter x bredte)	250 x 50 mm
Totaalgewicht machine	105 kg
Capaciteit afvalcontainer	50 liter
Geluidsniveau (ALpa)	76 dB(A)
Trillingsniveau op de armen van de bediener (*)	3,3 m/s2

() Bij normale werkomstandigheden op een vlakke ondergrond van asfait.
() Zie voor de overige gegevens/waarden van de benzinemotor de betreffende gebruikershandleiding.

Prestaties	Waarden
Maximale snugheid (vooruit)	4,4 km/h
Maximale hellingshoek	2%
Aanzuiging en stofffiltering	Waarden
Stofffilter van karton van 5-10 μm	2 m²
Drukverlaging hoofdborstelruimte	12 mm H₂O
Benzinemotor (*)	Waarden
Merk	Honda
Model	GX 100

Op de machine zijn enkele plaatjes aangebracht met de volgende worden:

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op dezeplaatjes goed kennen.

Dek deplaatjes Niet af en verrang ze onmiddelijk als ze beschadigd zijn.

VOOR HET STARTEN

1. Controller of de afvalcontainer (17) goed is gesloten voordat u de machine start.
2. Vul eventueel brandstofbij door de dop (28) los te draaien.

WAARSCHUWING!

Vul de brandstof Niet verder bij dan tot de markering voor het maximale niveau (A, Afb. 1).

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Stel het stuur (3) met de knoppen (5) af.
2. Controller of de zijborstel (10) omhoog staat.

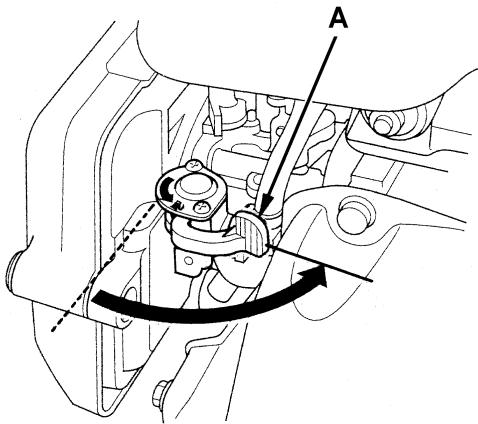

3. Open het brandstofkraantje (A, Afb. 2) zonder de motorklep (7) te openen, maar door uw hand in de ruimte (30) te steken.

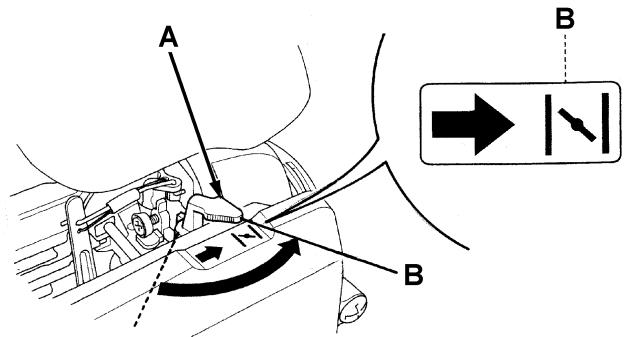

4. Zet de hendel voor de luchttoevoer (A, Afb. 3) in de stand 'gesloten' (B) zichonder de motorklep (7) te openen, maar door uw hand in de ruimte (30) te steken.

OPMERKING

Sluit de hendel voor de luchttoevoer Niet als de motor warm is en als de luchttemperatuur hoog is.

1. Zet de contactsleutel (71) in 'l'.
2. Trek de handgreep voor de trekster van de motor (29) langzaam aan, totdat u een bepaalde watstand van de motor voelt. Trek daarna wat harder en met een ruk en start de motor.

WAARSCHUWING!

Laat de handgreep (29) Niet te hard terugkomen, maar breng hem voorzichtig weer in positie. Zo ontstaat er geen schade aan het startsystem.

WAARSCHUWING!

Terwijl de motor met de handgreep (29) worden gestart, mag u Niet aan de bewegingshendel (4) trekken.

S311480

Afbeelding 1

S311481

Afbeelding 2

Afbeelding 3

S311482

LET OPI!

De motor kan nicht in beweging worden gezet met de handgreep (29) verwijl de motorklep (7) is geopend. Een veiligheidssystem voorkomt dan dat er kan worden gestart.

OPMERKING

Als de motor werk, draait de hoofdborstel, maar de zijborstel staat stil als deze omhoog is gebracht.

1. Laat de hendel voor de luchttoevoer (starter) (A, Afb. 3) ongeveer vijf seconden nadat de motor is gestart los; open waar bij nicht de motorklep (7), maar stek uw hand in de ruimte (30).
2. Schakel het rempedaal (26) (optioneel)uit.
3. Zet de zijborstel (10) omlaag, haal de bevestiging (2) los en zet de knop (12) omlaag (zonder te draaien).

OPMERKING

De zijborstel (10) kan ook wanner hij in werkig is omhoog en omlaag worden gebracht.

1. Trek voorzichtig aan de snelheidshendel (4) tot de machine zich in beweging zet. De bewegingsnelheid is proportioneel met de druk die op de snelheidshendel (4) worden uitgeoefend.

De machine stoppen

1. Wanner u de machine wilt stoppen, laut u de snelheidshendel (4) helemaal los.
2. U kunt de zijborstel (10) stoppen door de knop (12) omhoog te zetten (zonder te draaien) en daarna de bevestiging (2) vast te koppelen.
3. U kurz de hoofdborstel (11) en de aanzuigventilator (64) stoppen door de contactsleutel (71) in '0' te zetten.
4. Sluit tenslotte het brandstofkraantje (48) in de ruimte (30).

MACHINE IN BEDRIJF

1. Zorg dat u Niet te lang op een plaats blijft staan met de machine terwijl de borstels draaien: dan konnen er markeringen op de vloer achechterblijven.
2. Wonneer er lichte, groe stukken worden verzameld, moet u de Voorflap door middel van de hendel (27) omhoog trekken. Let op: als de voorflap omhoog blijft staan, is de aanzuigcapaciteit van de machine kleiner.

3. Voor een goed veegresultaat要去 het stofffilter algtd zo schoon mogelijk zijn. Als u het filter tijdens de werkzaamheden wilt reinigen, schakelt u de filterschudder in. Ga waar bij als volgt te werk:

4. Trek de handgreep (20) maar buiten tot hij Niet verder gaat en LAST los. De interne contraveer raakt het frame van het stofffilter, waardoor het schudt. Herhaal de bovenstaande handlede enkele malen.

OPMERKING

Herhaal het schudden van het filter ongeveer elke 10 minutenijdens de werkzaamheden. Pas het interval aan op basis van de hoeveelheid stof in het te reinigen gebied.

OPMERKING

Als het stofffilter verstocht en/of de afvalcontainer vol is, kan de machine geen stof en vuil meer verzamelen.

WAARSCHUWING!

Gebruik de machine Niet op een natte ondergrond om schade aan het stofffilter te voorkomen.

1. Als de werkzaamheden zijn voltooid en de afvalcontainer (17) vol is,要去 deze worden geleegd.

WAARSCHUWING!

De benzinemotor heeft een alarmsystemeem dat schade aan de motor zich voorkomt als er nicht genoeg olie in het carter zit. Voordat het oliepeil in het carter onder het veilige niveau kommt, stopt het alarmsystemeem automatisch de motor.

DE AFVALCONTAINER LEGEN

1. Schakel de machine uit door de snelheidshendel (4) los teCTX.
2. Zet de contactsleutel (61) in stand '0'.
3. Schakel de filterschudder in door middel van de handgreep (20).
4. Haal de haak (18) van de afvalcontainer los door aan het kortste uiteinde te trekken.
5. Trek de afvalcontainer (17) met de handgreep (19) maar buiten en leeg deze in de hiervoor bestemde container.
6. Steek de afvalcontainer (17) weeer maar binnen en bevestig de haak (18).
7. Start de motor opniew.
8. De machine is weeer klaar voor gebruik.

NA GEBRUK VAN DE MACHINE

Na de werkzaamheden en voordat u de machine awhile要去en de volgende handelingen worden uitgevoerd.

1. Reinig het stofffilter met behulp van de handmatige filterschudder (20).
2. Leeg de afvalcontainer (17) (zie de procedure in het vorige deel).
3. Zet de zichborstel omhoog met de knop (12).
4. Verwijder de contactsleutel (71).
5. Controller of de machine Niet uit zichzelf kan bewegen.
6. Schakel waar aanwezig het optionele rempedaal (26) in.
7. Sluit het brandstofkraantje (48) in de ruimte (30).

MAXIMALE VOORWAARTSE BEWEGING

De machine kan worden geduwd met de contactsleutel (71) in stand '0' of 'I'.

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 Tage nicht worden gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Controller of de opbergruimte van de machine schoon en droog is.
2. Zet de machine iets omhoog zodate flaps, de hoofdorstel en de wielen de grond Niet raken.
3. Behandel de benzinemotor Zoals worden beschreiben in de betreffende handleiding.

Na de eerste gebruiksperiode要去 het volgende doeon:

1. Na de eerste 8aar moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controeren. Controller of de zichtbare onderdelen intact zich en geen lekkage vertonen.
2. Na de eerste 20 bedrijfsuren of na de eerste maand要去 de motorolie worden ververst (zie de handleiding van de benzinemotor).

ONDERHOUD

De levensduur van de machine en de optimale veilige werkig ervan worden geholpen door nauwkeurig en regelmatig onderhoud.

Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud.

Alle regelmatie of buitengewone onderhoudswerkzaamheden要去en worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum.

In deze handleiding staan na het onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures.

De procedures voor de onderhoudswerkzaamheden die Niet in het schema voor normal en buitengewoon onderhoud staan, vindt u in de servicehandleiding, die bij de verschillende servicecentra ligt.

LET OP!

De onderhoudswerkzaamheden要去en uitgevoerd op een uitgeschakelde machine (sleutel verwijderd) en, wanner hierom worden gezvagd, met ontkoppelde accu's.

Lees eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamhedenuitvoert.

ONDERHOUDSSCHEMA

Procedure	Bij aflevering	Inlopperi-ode (1)	Elke 10eur (1)	Elke 50eur (1)	Elke 100eur (1)	Elke 200eur (1)	Elke 300eur (1)	Elke 2aar
Controle van het motoroliepeil			(2) (7)
Controle van het luchtfilter van de motor			(2) (7)
Reiniging en controle van de integritietvan het stofffilter			(2)
Controle en afstelling van de hoogte vande zij- en hoofdborstels
Controle en afstelling van de hoogte vande flaps
Controle van de werkinq van deveilighedsschakelaar voor opening vande motorkap
Controle van de werkinq van defilterschudder					(3)
Reiniging luchtfilter van de motor					(5) (7)
Afstelling van de koppeling van deaandrijfriem					(2)
Visuele controle van de aandrijfriemen:motor, aandrijsystemm, hoofdborstel,zijborstel	(3)				(3)
Verversing van de motorolie		(7) (10)			(4) (7)
Controle/reiniging ontstekingsbougie					(7)
Reiniging van de tank en van hetbrandstofffilter					(6)
Controle van de bevestiging van demoeren en schroeven		(9)			(3)
Controle van het motortoerental					(3)
Vervang van de aandrijfremen: motor,aandrijsystemm, hoofdborstel,zijborstel						(3) (8)
Vervangluchstfilter motor						(5) (7)
Vervang bougie						(4) (7)
Controle/afstelling van de spel ing van dekleppen						(6)
Reiniging verbrandingskamer motor							(6)
Controle/ervanging van debrandstofleidingen								(6)

(1) Noteer voor bepaling van de onderhoudstermijnen de bedrijsuren.
(2) Of voor elk gebruik.
(3) Zie voor de betreffende procedure de werkplaatshandleiding.
(4) Of elkmaal.
(5) Of vaker in stoffige ruimten.
(6) Onderhoudswerkzaamheden要去en worden uitgevoerd door een bevoegde Honda-dealer, tenzij de bediener beschikt over alle uitrusting en technische gegevens en bevoegt is de werkzaamheden uit te voeren.
(7) Zie voor de betreffende procedure de handleiding van de benzinemotor.
(8) Als dit nodig worden geacht door de persoon die verantwoordelijk is voor het onderhoud.
(9) Na de eerste 8uur.
(10) De eerste keer na 20 uur of na een maand.

DE HOOGTE VAN DE HOOFDBORSTEL CONTROLEREN EN AFSTellen

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

1. Controller of de hoofdborstel de juiste hoogte van de vloer heeft. Ga hierbij als volgt te werk:

Zet de machine op een vlakke ondergrond.
Zet de machine stil en LAST de hoofdborstel enkele seconden draaien.
Zet de hoofdborstel stil, verplaats de machine en schakel de machine UIT.
- Controller of de indruk (A, Afb. 4) van de hoofdborstel over de hele lenghte 2-4 cm breed is.
- Als de indruk (A, Afb. 4) hiervan awfijk,kest u de hoogte van de borstel afstellen. Ga te werk als in punt 2.

1. Controller of de machine Niet uit zichelf kan bewegen. Schakel waar aanwezig het rempedaal (26) in.
2. Zet de contactsleutel (71) in stand '0'.
3. Haal de knoppen (A, Afb. 5) aan beiden kanten van de machine los.
4. Stel met de knoppen (A, Afb. 5) aan beiden kanten van de machine, zo veel als nodig is, de indicator voor afstelling van de hoogte van de hoofdborstel (B) bij en draai de knoppen (A) opnieuw aan.

OPMERKING

De indicator (B, Afb. 5)要去 aan beide kanten van de machine indezelfde stand staan; de maximaal toegestane afwijk is twee markeringen voor de indruk (A, Afb. 4) van de 2 tot 4 cm die in punt 1 werd genoemd.

1. Voer sunt 1 opnieuw uit om te controleren of de hoofdborstel nu de juiste hoogte van de grond heeft.
2. Als de borstel door overmatige slijtage Niet meer kan worden afgesteld,要去 de borstel worden verrangen (zie hiervoort het volgende deel).

WAARSCHUWING!

Als de indruk van de hoofdborstel op de grond te groot is (meer dan 4 cm), dan kan dit problemen opleveren voor de werkking van de machine en+kunnen de bewegende en elektrische delen oververhit raken. Hierdoor kan de levensduur van de machine aanzienlijk afnemen.

Wees nauwkeurig bij het uitvoeren van de bovenstaande controle en LAST de machine nooit werken als hij nicht aan de genoemde voorwaarden voldoet.

Wij raden u aan werkhandschoenen te dragen als u de borstel verwangt odomat er scherpe deeltjes:tussen de haren van de borstel konnen blijven hangen.

1. Zet de machine op een vlakke ondergrond en schakel waar aanwezig het rempedaal (26) in.
2. Zet de contactsleutel (71) in stand '0'.

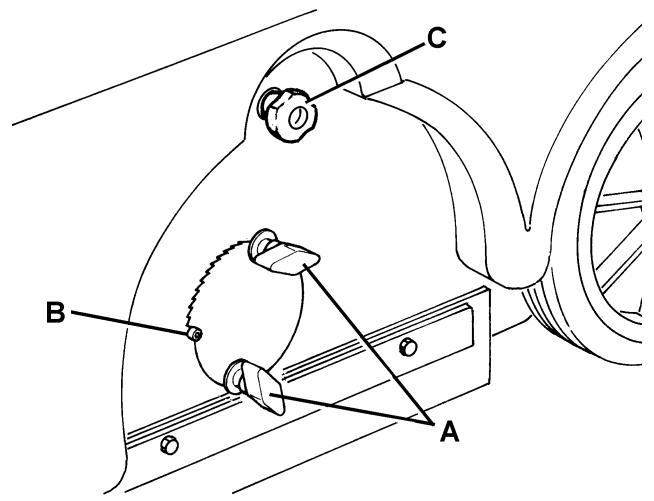

3. Haal de knoppen (A, Afb. 6) aan beiden kanten van de machine los.
4. Verplaats de indicatoren voor afstelling van de hoogte van de hoofdborstel (B, Afb. 6) tot de borstel op de maximale afstand van de grond staat. Draai de knoppen (A, Afb. 6) vast.
5. Open de motorklep (7).
6. Draai de knop (C, Afb. 6) aan de linkerkant van de machine los.

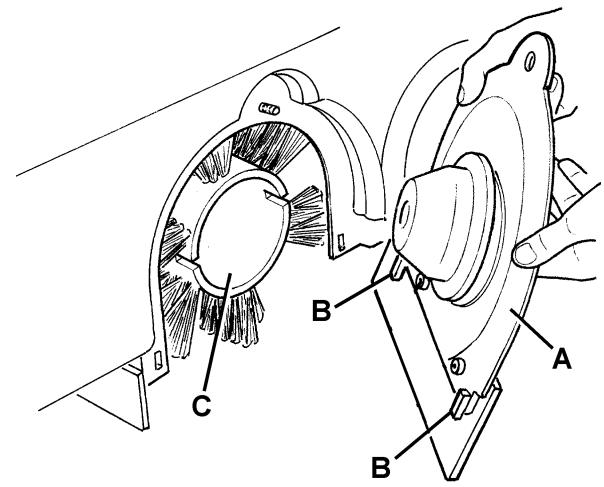

7. Verwijder de afdekking (A, Afb. 7) van de hoofdborstel door deze omlaag te drukken zodate bevestigingen (B) loskomen.
8. Verwijder de hoofdborstel (C, Afb. 7).

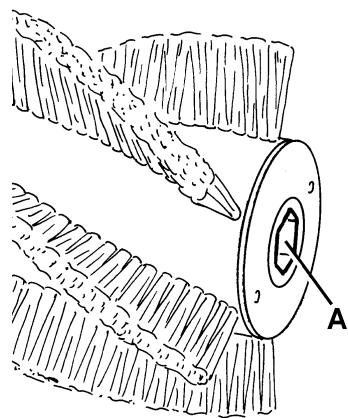

9. Controller of de naaf (A, Afb. 8) geen vuil of voorwerpen (draden, etc.) bevat die per ongeluk+zijn meegedraaid.
10. Monteer de neue hoofdborstel en zorg dat de haren (A, Afb. 9) indezelfde richting als in de afbeelding staan.
11. Monteer de neue hoofdborstel in de machine en controller of de connector (A, Afb. 8) in de betreffende naaf (A, Afb. 10) valt.

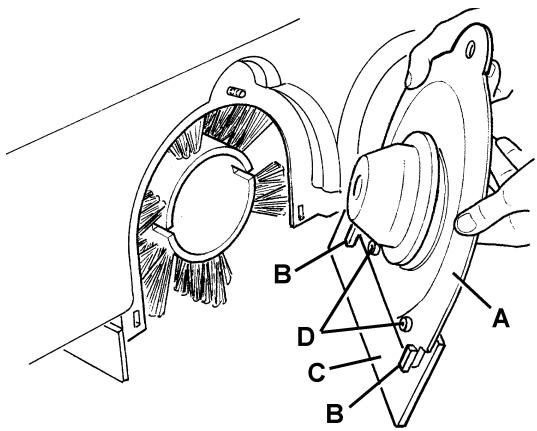

12. Monteer de afdekking (A, Afb. 7) van de hoofdborstel door de bevestigingen (B) vast te make.
13. Draai de knop (C, Afb. 6) vast.
14. Stel de hoogte van de hoofdborstel af; de procedure hiervoordt in het vorige deel beschreven.

Afbeelding 6

S311460

Afbeelding 7
Afbeelding 8

Afbeelding 9

Afbeelding 10

S311463

DE HOOGTE VAN DE ZIJBORSTEL CONTROLEREN EN AFSTELLEN

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

1. Controller of de zichborstel op de juiste hoogte van de vloer staat. Ga hierbij als volgt te werk:

2. Zet de machine op een vlakke ondergrond en LAST de zichborstel zakken.

3. Zet de machine stil en LAST de zijborstel enkele seconden draaien.
4. Zet de zichborstel stil, verplaats de machine en schakel de machine UIT.

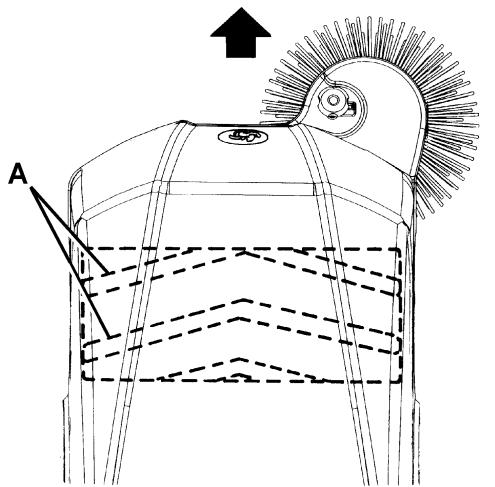

5. Controller of de indruk van de zijborstel, zowel in de bredte als in de richting, is zoals afgebeeld in de afbeelding (A, Afb. 9). Als de indruk hiervan afwijk, kurz u de hoogte van de borstel afstellen. Ga te werk als in volgende punten.

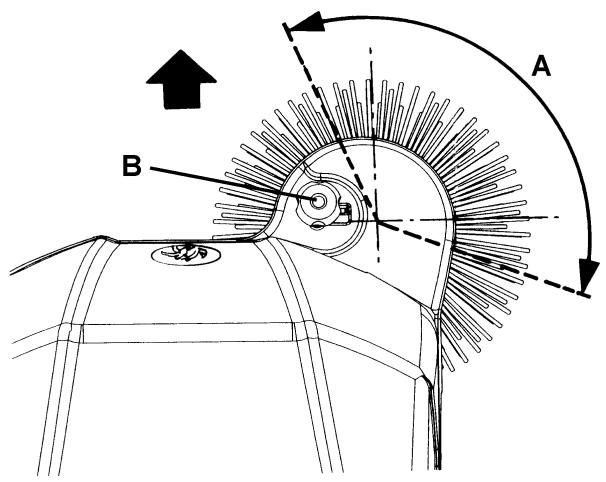

6. Draai de knop (B, Afb. 11) maar rechts of links om de hoogte van de zichborstel van de grond af te stellen.

7. Voer sunt 1 opniew uit om te controlleren of de zichborstel nu de juiste hoogte van de grond heeft.
8. Als de borstel door overmatige slijtage Niet meer kan worden afgesteld,要去 de borstel worden verrangen (zie hiervoort het volgende.Deel).

DE ZIJBORSTEL VERVANGEN

WAARSCHUWING!

Wij raden u aan werkhandschoenen te dragen als u de borstel verrangt odomat er scherpe deeltjes:tussen de haren van de borstel konnen blijven hangen.

1. Zet de machine op een vlakke ondergrond en schakel waar aanwezig het rempedaal (26) in.
2. Zet de contactsleutel (71) in '0'

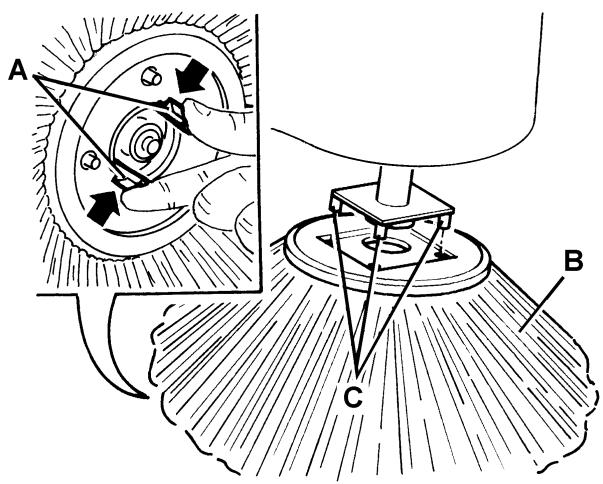

3. Steek uw hand in de zijborstel en druk de lipjes (A, Afb. 12) maar binnen. Verwijder de borstel (A) door deze uit de vier pennen (C) te verwijderen.
4. Monteer de neue borstel in de machine en zorg datdez e in de pennen (C, Afb. 12) en de lipjes (A) vastgrijpt.
5. Stel de hoogte van de zichborstel af; de procedure hiervoord wordt in het vorige.Deel beschreiben.

Afbeelding 11

S311464

Afbeelding 12

S311465

REINIGING EN CONTOLE OP INTEGRITEIT VAN HET STOFFFILTER

OPMERKING

Naast het kartonnen standardfilter zijn er ook optioneel polyester filters verkrijgbaar. Deze procedure is van toepassing op alle typen.

1. Zet de machine op een vlakke ondergrond. Controller of de machine Niet uit zichself kan bewegen. Schakel waar aanwezig het rempedaal (26) in.
2. Zet de contactsleutel (71) in '0'.
3. Haal de haak van de afvalcontainer (18) los.
4. Verwijder de afvalcontainer (17) met de handgreep (19).

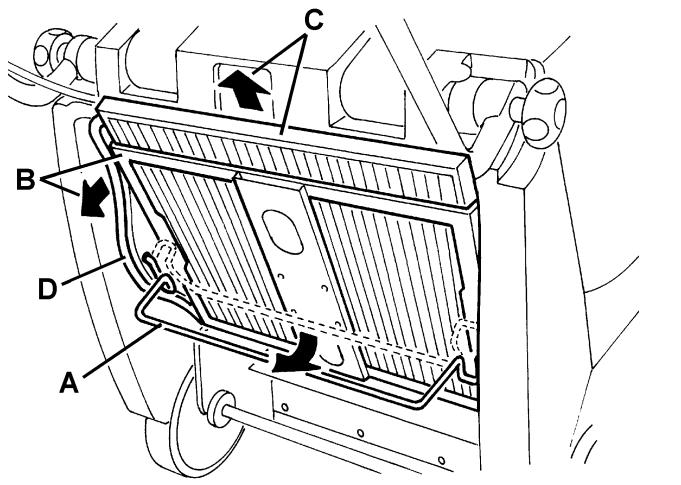

5. Draai de handgreep (A, Afb. 13) omhoog (ongeveer 90^ ) en LAST het frame van het filter (B) maar buiten draaien.
6. Verwijder het stofffilter (C, Afb. 13).
7. Reinig het stofffilter buiten door het gegen een vlak en schoon oppervlak te slaan; sla met de zichkant (A, Afb. 14) die tegenover de zijde met het rooster (B) staat.

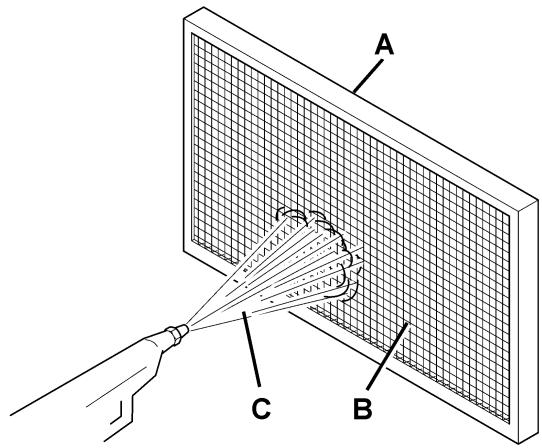

8. Voltooi de reiniging door haaks met perslucht (C. Afb. 14) van maximaal 6 bar te spuiten, maar alleen vanaf de kant die door het rooster (B) worden beschermd. Houd bij de verschillende typen filters de volgende aanwijzingen aan:

9. Kartonnen filter (standaard): gelebruik geen water of schoonmaakmiddelen om het te reinigen,ondat het dan onhersteltaar beschadigd kan raken.

10. Polyester filter (optioneel): om het filter grondig te reinigen=kunt u het filter met water en eventueel een Niet schuimende schoonmaakmiddel reinigen. Hoewel het filter hierdoor schoner wordt, worden de levensduur van het filter korter en zal dus vaker要去en worden verrangen. Het gebruik van ongeschikte schoonmaakmiddelen kan de fonctionele eigenschappen van het filter verminderen.

11. Controller of de filtereenheid geen scheuren vertoont.

12. Reinig waar nodig langus de rubberen pakking (D, Afb. 13) in de filtrruimte; controllerer tegelijkertijd of deze intact is. Ga over tot verranging als dat Niet het geval is.

13. Monteer de onderdelen in de omgekeerde volgorde van de demontage, let waar bij op het volgende:

14. Plaats het filter (C, Afb. 13) met het rooster (B, Afb. 14) maar het voorste deel van de machine.

S311466

Afbeelding 13
S311467
Afbeelding 14

DE HOOGTE VAN DE FLAPS CONTROLEREN EN AFSTELLLEN

1. Zet de machine op een vlakke, geschikte ondergrond die als referentieoppervlak kan dieren om de hoogte van de flaps te controleren. Controleer of de machine Nietuit zichzelf kan bewegen. Schakel waar aanwezig het rempedaal (26) in.
2. Zet de contactsleutel (71) in '0'.

Controle van de zijflaps

1. Controller of de zijflaps (13 en 14) heel zijn.

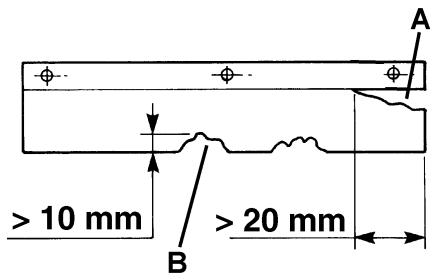

   Vervang de flaps als er scheuren (A, Afb. 15) van meer dan 20mm of breuken (B) vanmeer dan 10mm in zitten (zie de werkplaatshandelieiding voor verranging van de flaps).
2. Controller of de zijflaps (13 en 14) 0 tot 3 mm van de grond staan (A, Afb. 16). Stel zo nodig de hoogte van de flaps bij en ga hierbij als volgt te werk.

Afbeelding 15

S311468

S311469

Afbeelding 17
Afbeelding 16

Linkerflap

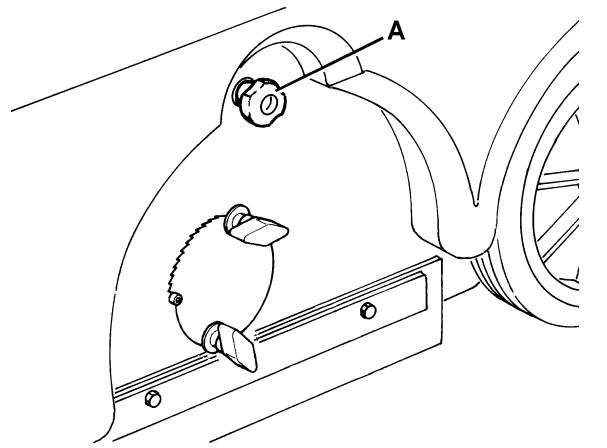

1. Open de motorklep (7), haal de knop (A, Afb. 18) los en verwijder de linkerafdekking (A, Afb. 19) van de hoofdborstel door deze omlaag te drukken zodate bevestigingen (B) loskommen.

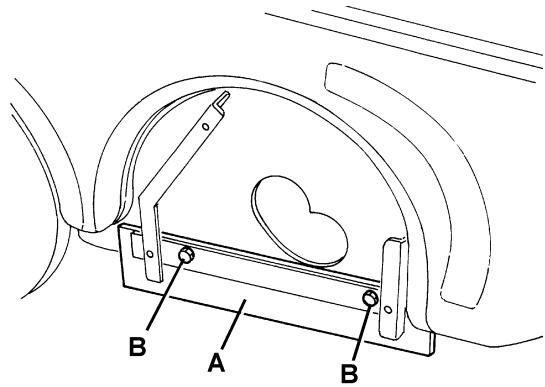

2. Stel de hoogte van de linkerflap (C, Afb. 19) af met behulp van de openings (D).
3. Monteer de verwijderde onderdelen door de punten 5 en 6 in de omgekeerde volgorde uit te voeren.

Rechterflap

1. Verwijder de hoofdborstel zoals in het betreffende.Deel werden beschreiben.

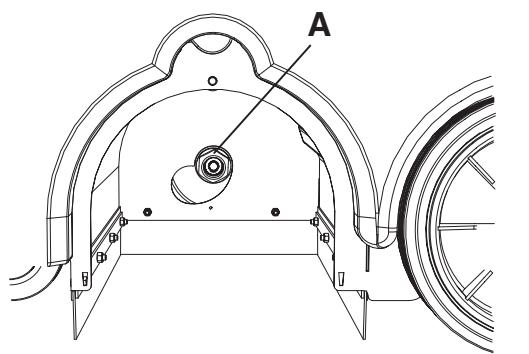

2. Trek de riem van de hoofdborstel (57) van de centrifugale schijf (61); het gaat gemakkelijk als u de centrifugale schijf (61) handmatig op de ventilator (64) draait.
3. Verwijder de schroeven (25) en verwijder daarna de rechterafdekking (24) samen met de riem (57).

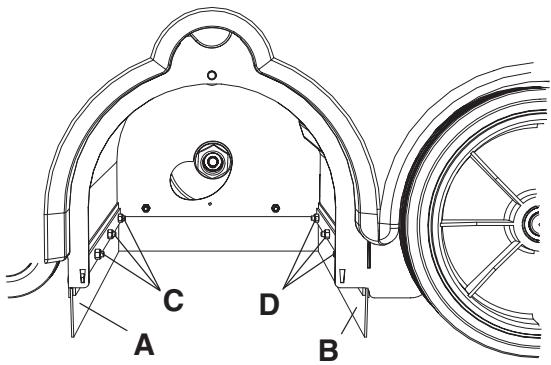

4. Stel de hoogte van de flap (A, Afb. 20) af met behulp van de openingsen (B).
5. Monteer de verwijderde onderdelen door de punten 8, 9 en 10 in de omgeekerde volgorde uit te voeren.

Controle van de voor- en hinterflap

1. Verwijder de hoofdborstel zoals in het betreffende.Deel werden beschreiben.
2. Controller of de Voorflaps (A, Afb. 21) en dechyterflaps (B) intact+zijn.
3. Vervang de flaps als er scheuren (A, Afb. 15) van meer dan 20~mm of breuken (B) vanmeer dan 10~mm in zitten (zie de werkplaatshandleiding voor verranging van de flaps).

4. Controller of:

5. De Voorflap (A, Afb. 17)licht contact met de vloer maakt en of hij Niet los van de vloer kommt (zie afbeelding).

6. De hinterflap (A, Afb. 16) 0 tot 3 mm van de grond staat (zie afbeelding).

7. Stel eventuele de hoogte van de flaps af met behulp van de openingsen op de schroeven (C en D, Afb. 19).

8. Gebruik de hendel voor het omhoog brengen van de Voorflap (27) en controllerer of de Voorflap (A, Afb. 22) ongeveer 90^ omhoog draait (zie de afbeelding); LAST DE HENDEL (27) los en controllerer of de flap in de beginpositie gaat en Niet blijft hangen. Zie indien nodig de werkplaatshandleiding voor de afstelling ofervanging van de bedieningskabel voor de Voorflap.
9. Monteer de onderdelen wee in de omgekeerde volgorde van demontage.

Afbeelding 18

S311471

S311472

Afbeelding 19

S311473

Afbeelding 20

S311474

Afbeelding 21

Afbeelding 22

S311475

CONTROLE VAN DE WERKING VAN DE BEVEILIGINGSSCHAKELAAR VOOR OPENING VAN DE MOTORKAP

Breng de motorklep (7) iets omhoog verwijl de motor is ingeschakeld en controllerer of de motor meteen stopt. Als de motor bij het openen van de motorkap (7) Niet meteen stopt, moet u onmiddelijk contact opnemen met een bevoegd servicecentrum of een bevoegde leverancier.

STORINGEN LOKALISEREN

Probleem	Waarschijnlijke oorzaak	Oplossing
Wanneer u aan de starthandgreep trekt, start de benzinemotor nicht.	De contactsleutel staat Niet op 'I'.	Zet de contactsleutel op 'I'.
	Het motoroliepeil is Niet voldoende.	Vul het motoroliepeil bij. (1)
	Het brandstofkraantje is gesloten.	Open het brandstofkraantje.
	Er zit geen brandstof in de tank.	Giet brandstof in de tank.
	De motorklep is Niet goed gesloten.	Sluit de motorklep.
	De brandstof komt Niet bij de carburateur.	Controler of de brandstof bij de carburateurkommen. (1)
	De bougie vomkt Niet.	Reinig/ervang de bougie. (1)
De motor stoptijdens de werkzaamheden.	Het motoroliepeil is Niet voldoende.	Vul het motoroliepeil bij. (1)
	Er zit geen brandstof in de tank.	Giet brandstof in de tank.
De zichborstel draait Niet.	De zichborstel staat Niet omlaag.	Laat de zichborstel zakken.
	De riem of koppeling van de riem van de zichborstel werkt Niet goed.	Ga maar een servicecentrum van Nilfisk-Advance.
Als ik aan de snelheidshendel trekt, beweegt de machine Niet of heel langzaam.	Het rempedaal (optioneel) van het voorwiel is ingeschakeld.	Schakel het rempedaal (optioneel) op het voorwiel UIT.
	De koppeleng van de aandrijfriem werkt Niet.	Ga maar een servicecentrum van Nilfisk-Advance.
	De aandrijfriem werkt Niet goed.	Ga maar een servicecentrum van Nilfisk-Advance.

(1) Zie voor de juiste instructies de handleiding voor de benzinemotor.
Neem voor meer informatie contact op met de servicecentra van Nilfisk-Advance. Zij beschikken over de werkplaatshandleiding.

VERWIJDERING

Als de machine worden afgedankt,要去hijnarreren een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine worden afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en verrolgens volgens de geldende milieunormen maar de betreffende afvalverwerkingsbedrijven worden gebracht:

Polyester stofffilter
Hoofdborstel en zijborstel
Motorolie
Kunststoff leidingen en onderdelen
Elektrische en elektronische onderdelen (^*)

(*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uwplaatsilijke Nilfisk-Advance-kantoort.
