GEBRUIKSAANWIJZING SR 1000S B NILFISK

Deze handleiding heeft tot doel de bediener te voorzien van alle informatatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken.

Er staat informatatie in over technische aspecten, de verilgheit, de werking, het stoppen, het onderhoud, de verwangingsonderdelen en het verwijdenen van de machine.

De bedieners en bevoegde monteurs die met deze machine werken,要去en de instructies in deze handledig zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk-Advance voor meer uitleg.

BETREFFENDE PERSONEN

Deze handledeiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bedierenogens geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerdogens worden.

Nilfisk-Advance is nicht verantwoordelijk voor schade die is ontstaanuit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Er zou geen vloeistoffen of andere materialen bij denen zodate de handleiding goed leesbaar blijft.

BEWIJS VAN CONFORMITEIT

In afbeelding A wordt de documentatie getoond die bewijst dat de machine voldoet aan de geldende bepalingen van de wet.

OPMERKING

Twee kopieën van de oorspronkelijke EG verklaring van overeenstemming�n verzstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en het model van de machine staan op hetplaatje (1, Afb. U) op het chassis en+zijn vanaf de binnenzijde leesbaar door de motorkap van de machine (10, Afb. C) omhoog te brengen.

Het productiejaar van de machine is weergegeven in de CE-aanduiding. Het productiejaar kan ook worden afgeleid van de eerste twee cijfers van het serienummer van de machine.

Deze informatatie is nodig als u verwangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven.

Model MACHINE

Serienummer MACHINE

ANDERE GEBRUIKERSHANDLEIDINGEN

• Handleiding van de elektronische acculader, indien aanwezig; deze worden beschouwd als integraal onderdeel van deze handleiding

Daarnaast zich de volgende handleidingen leverbaar:

• Catalogus met verrangingsonderdelen (behoort tot de uitrusting van de machine)

• Werkplaatshandelieiding (te raadplegen bij de servicecentra van Nilfisk-Advance)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of reparatiewerkzaamheden aan de machine nodig+zijn, moet u deze door bevoegd personeel of bij de servicecentra van Nilfisk-Advance latent uitvoeren (zie de lijst awhile in deze handleiding). Er moot alleen originele verwangingsonderdelen en accessoires worden gebruikt.

Als u hulp nodig heeft of verrangingsonderdelen en accessoires wilt bestellen bij Nilfisk-Advance, zorg dan dat u het model en het seriENUMmer als tijd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilfisk-Advance streett maar een constante perfectie van ons ne producten en we behouden ons hetrecht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent Niet verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine.

Eventuele aanpassingen en/of toevoeging van accessoires要去en expliciet worden goedgekeurd en uitgevoerd door Nilfisk-Advance.

VEILIGHEID

De volgende symbolen worden gebruikt om möglichk gevaarlijke situations aan te gehen. Lees deze informatatie algijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkelpreventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werkung van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, wordenveroorzaakt door het Niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtigte bediener is de Beste garantie gegen ongevallen en is het meest efectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbol geeft een gevaar met möglichd dodelijk afloop voor de bediener aan.

LET OPI!

Dit symbol geeft een möglichk risico op personlijk letsel aan.

WAARSCHUWING!

Dit symbolism geeft een waarschuwing of opmerking aan over de werkig van de sleutel of van de gebruiksfuncties. Lees de blokken tekst die met dit symbolism zijn gemarkeerd zorgvuldig door.

OPMERKING

Dit geeft aan dat de bedienershandleiding要去 worden geraadpleegd voordat er een handeling worden uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om möglichke schade aan de machine of letsel bij Personen te voorkomen.

GEVAAR!

• Verwijder de contactsleutel uit de contactschakelaar en ontkoppel de accu's voordat u onderhouds-/reparatiewerkzaamheden uitvoert.
• Deze machine mag alleen worden gebruikt door special opgeleid en bevoegd personeel. De machine mag nicht worden gebruikt door kinderen of mensen met een handicap.
  Zorg dat er geen vonden, vlammen of brandende materialen bij de accu in de buurt kuren komen. Bij normalaag gebruik van de machine kuren er explosieve gassen vrij komen.

• Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden.

• Werk nooit onder een omhoog gebrachte machine als deze Niet voldoende worden ondersteund door veiligheidssteunen.

• Gebruik deze machine Niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig়.
• Bij het opladen van de accu's kan het bijzonder explosieve waterstofgas vrijkomen. Houd de motorklep open als de accu worden opgeladen en voer de handelingen alleen uit in een goed geventileerd ruimte en uit de buurt van open vuur.

LET OP!

Lees voordat u onderhouds- of
reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door.
- Neem alle nodsige voorzorgsmaatregelen om te voorkomen dathaar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.
- Tijdens het opladen van de accu's mag er nicht gerookit worden.
- Voordat u de acculader gebruikt, moet u controlleden of de freqentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet.
- Laad de accu's van de machine Niet op als de kabel van de accelader of de stekker beschadigd zijn. Als de machine Niet correct functioneert, beschadigd is, buiten heeft gestaan of in het water is geallen, moet u de machine maar een servicecentrum brengen.
- Gebruik de kabel van de acculader Niet om de machine te trekken of te vervoeren en gebruik de kabel Niet als handgreep. Zorg dat de kabel van de acculader Niet klem kan komen te zitten in een deur en trek de kabel Niet over scherpe oppervlakken of randen. Rijd Niet met de machine over de kabel van de acculader.
- Houd de kabel van de acculader uit de buurt van warme oppervlakken.
- Laat de machine Niet onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen.
Laat de machine nicht in de regen staan om het risico van elektrische schokken te verkleinen. Plaats de machine op een beschutte plaats.
- Laat de machine nicht als speelgoed gebruiken. Let bijzonder goed op wonneer u in de buurt van kinderen aan het werk bent.
- Gebruik de machine Niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfisk-Advance worden aanbevolen.
- Laat de machine nooit onbeheerd staan met de sleutel in de contactschakelaar en controllerer.altijd of de machine Niet uit zichzelf kan bewegen.
- Gebruik de machine Niet op een ondergrond met een hellingsgraad die hoger is dan op de machine staat aangegeven.

• Was de machine nicht met directe waterstralen, een hogedrukspuit of bijtende materialen. Gebruik geen perslucht voor de algemene reiniging van de machine.
• Gebruik de machine nicht in bijzonder stoffige ruimten.
• Let er bij het gebruik van de machine op dat er zich geen mensen, met name kinderen, in het werkgebied van de machine bevinden.
• De opslagtemperatuur van de machine要去ussen 0^ en +40^ liggen.
• De temperatuur要去 bij gebruik van de machine tussen de 0^ en +40^ liggen.
  De vochtigheidsgraad要去ussen 30% en 95% liggen.
  Zorg alsigtijd dat de machine nicht in de zon, regen of andere weersomstandigheden staat, zowel in werkig als bij stilstand.
• Gebruk de machine nicht als vervoermiddel.
  Laat de borstels Niet werken als de machine stilstaat om schade aan de vloer te voorkomen.
• Gebruik bij brand een poederbrandblusser. Gebruik geen water.
  Stoot nicht gegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen konnen omvallen.
• Pas de bedrijfsnelheid aan de oppervlakken aan.
• Verwijder de beschemingsdelen van de machine nooit met de hand en houd u nauwkeurig aan de instructies voor normaal onderhoud.
• Verwijder of verander geen plaatjes van de fabrikant op de machine.
• Als u afwijkingen in de werkking van de machine vermoedt, controlleren dan of deze zich worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat Niet het geval is, roept u de hulp in van bevoegt personeel of van een bevoegt servicecentrum.
  Vraag bij verranging van onderdelen om ORIGINELE verrangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar.
  Uit veiligeidsoverwegingen en voor een correcte werkking van de machine要去 het onderhoud dat in het betreffende hoofdstuk in deze handleiding worden aangegeven voor bevoegt personeel of bij een servicecentrum worden uitgevoerd.
• Laat de machine als hij worden afgedankt Niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, olie, etc.). Deze materialen要去en volgens de voorschriften maar de waarvoort bestemde verzamelplaatsen worden gebracht (zie hiervoor het hoofdstuk Verwijdering).
  Bij normal gebruik veroorzaken de trillingen van de machine geen gevaarlijke situatuies. Het trillingsniveau van de machine is minder dan 2,5m / s^2 (98/37/EEG-EN-1033/1995-EN 1032).
• Als de machine van loodaccu's (WET) is voorzien, mag de machine zich net meer dan 30^ ten opzichte van de vlakke grond worden gekanteld. Anders kan de uiterst corroderende vloeistof uit de accu lopen. Als de machine bij onderhoudswerkzaamheden要去 worden gekanteld,要去 eenst de accu's worden verwijderd.

VERPAKKING VERWIJDEREN/AFLEVERING

Controleer bij aflevering van de machine zorgvuldig of de verpakking en de machine Niet zijn beschadigdijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddelijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

Controller of de uitrusting van de machine overeenkomt met de volgende lijst.

• Gebruiksaanwijzing van de veegmachine
• Handleiding van de elektronische acculader (indien aanwezig)
• Catalogus met verwangingsonderdelen van de veegmachine

BESCHRIJVING VAN DE MACHINE

BEDRIJFSCAPACITEIT

Deze veegmachine is ontwikkeld en gebouwd voor de reining (door middel van borstelen en aanzuiging) van gladde, solide vloeren in privé- en bedrijfsruimten, en voor het verzamelen van stof enkleine vuildeeltjes en wel onder gecontroleerde veilige omstandigheden door een bevoegde bediener.

ALGEMENE OPMERKINGEN

Alle verwijzingen maar voorwaarts en achechterwaarts, vór enchter, rechts en links in deze handleiding�n vanuit de bediener in zijn rijpositie met de handen op het stuur bekeken (1, Afb. C).

BESCHRIJVING

Controle- en bedieningspaneel (Zie Afb. B)

1. Bedieningspaneel links
2. Contactschakelaar
3. Lampje voor lege accu's (lood)
4. Lampje voor halfvolle accu's (geel)
5. Lampje voor volle accu's (groen)
6. Informatieschem (display)
7. Keuzeknop op het display: urenteller/urenteller en minutes/accuspanning (V)
8. Akoestisch waarschuwingssignaal

9. Schakelaar met de volgende functies:

10. in het midden:uitgeschakeld

11. waar voren gedrukt (vast): activeert de hoofdborstel en de aanzuigventilator

12. maarachtenen gedrukt (gekanteld): activeert de filterschudder

13. Schakelaar voor activivering van extra contact voor handmatige aanzuiging (optioneel)

14. Schakelaar voor inschakeling bedrijfsverlichting (optioneel)
15. Noodknop
16. Bevestigsschroeven panelen
17. Bedieningspaneel rechts
18. Stelhendel voor Kanteling van stuurkolom

Algemeen buitenaanzicht (Zie Afb. C)

1. Stuur
2. Controle- en bedieningspaneel
3. Bedieningshendel voor inschakelen/uitschakelen aanzuiging
4. Hendel voor het omhoog/omlaag brengen van de zijborstels
5. Pedaal voor voorwaartse/achterwaartse beweging
6. Servicerempedaal
7. Hendel voor parkeerrem (reageert op het voorwiel)
   7a. Rem ingeschakeld
   7b. Rem uitgeschakeld
8. Pedaal voor omhoog brengen voorflap
9. Opbergvak
10. Motorklep
11. Achterwieten op vaste as
12. Voorwiel voor aandrijving en aansturing
13. Zijborstel rechts
14. Zijborstel links
15. Hoofdborstel
16. Zijflap links
17. Zijflap rechts
18. Voorflap
19. Achterflap
20. Afvalcontainer
21. Haak afvalcontainer
22. Handgreep voor afvalcontainer
23. Linkerklep van de hoofdborstel
24. Stelhendel links voor hoogte hoofdborstel
25. Stelhendel rechts voor hoogte hoofdborstel
26. Rechterklep van de hoofdborstel
27. Bevestigingschroeven reckterklep van de hoofdborstel
28. Zwaailicht (altijd in werkung met de contactschakelaar op "I") (optioneel)
29. Bestuurdersstoel met beveiligingsmicroschakelaar
30. Extra contact voor de handmatige aanzuiger (optioneel)
31. Stuurkolom kantelbaar maar voren enaar achteren
32. Bedrijfsverlichting (optioneel)
33. Stelhendel voor hoogte zijborstels
34. Bedieningshendel voor lengteverplaatsing van de stoel
35. Handmatige aanzuiging (optioneel)
36. Blokkeerling stelhendel voor hoogte zijborstels

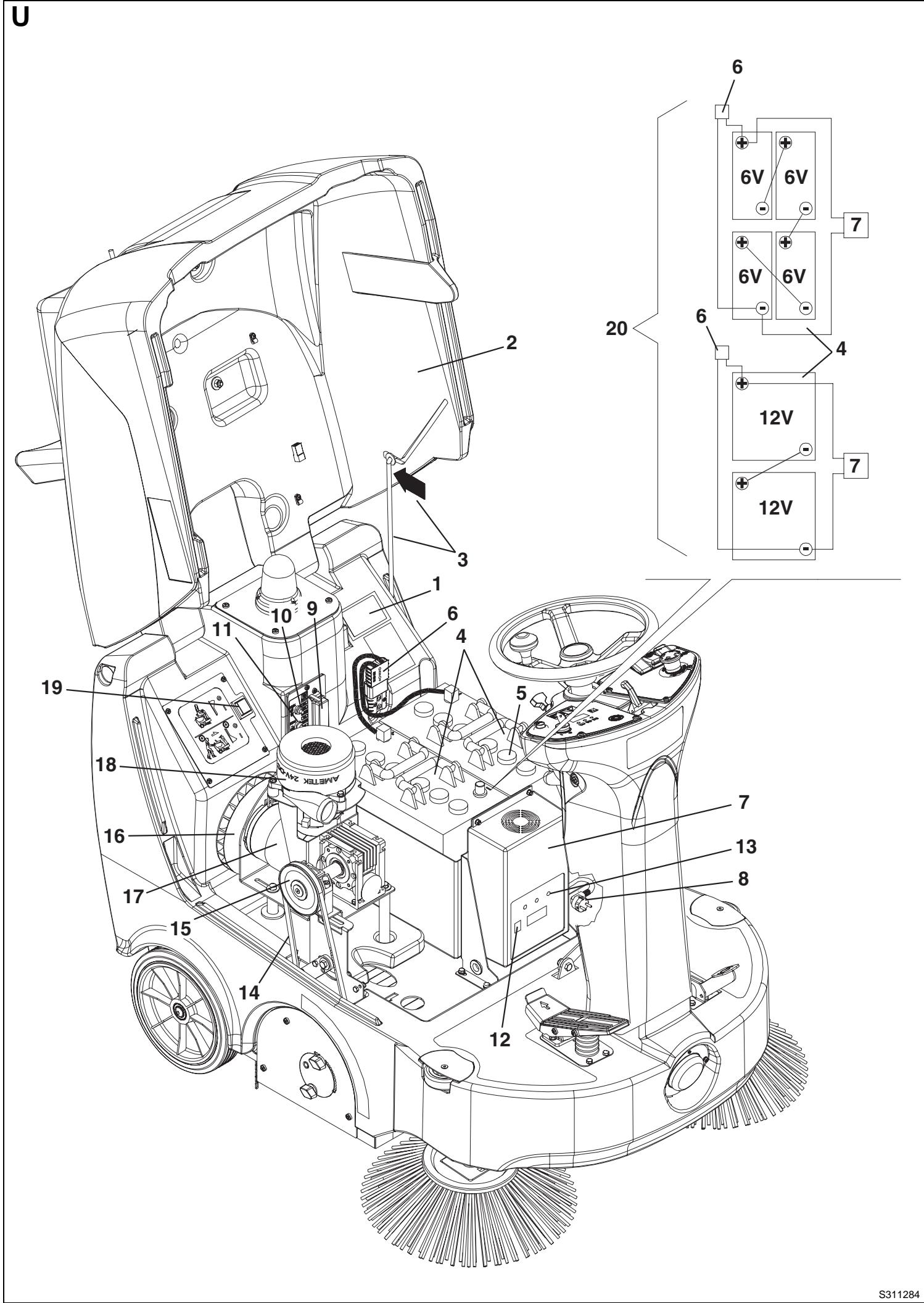

Ruimte onder motorklep (Zie Afb. U)

1. Plaatje met serienummer / technische gegevens / CE-markering
2. Motorklep (open)
3. Steunstang van de motorkap
4. Accu's
5. Accudoppen (voor WET-accu's)
6. Accuconnector
7. Elektronische acculader (optioneel)
8. Elektrische kabel voor aansluiting van de acculader op het stroomnetwork
9. Kastje met smeltzekeringen (services)
10. Herbruikbare zekering aandrijsysteme
11. Herbruikbare zekering voor motor hoofdborstel/aanzuigventilator
12. Keuzeschakelaar voor accu met lood (WET) of gel (GEL) op de optionele elektronische acculader
13. Lampje voor volle accu's (groen)
14. Riem hoofdborstel
15. Riemschijf van de hoofdorstel
16. Aanzuigventilator
17. Elektrische hoofdmotor
18. Handmatige aanzuiging (optioneel)
19. Schakelaar voor voorwaartse beweging van de machine
20. Aansluitschema's voor accu's

Algemeen	Waarden
Lengte machine	1.255 mm
Breedte van de machine (zonder zijborstels)	795 mm
Hoopte machine	1.155 mm
Breedte van het reinigingsvlak (met/zonder zijborstels)	1.000 / 600 mm
Minimale hoogte van de grond (zonder flaps)	40 mm
Minimale draaicirkel	983 mm
Afmetingen hoofdborstel	Ø 265 mm x 600 mm
Afmetingen zijborstel	Ø 420 mm
Voorwiel voor aandrijving en aansturing	Ø 200 x 50 mm
Achterwielen	Ø 250 x 50 mm
Totaalgewicht machine (zonder accu's)	143,89 kg
Maximale snelheid (voorwaarts/achterwaarts)	5,5 km/u/4,4 km/u
Maximale hellingshoek	2%
Inhoud afvalcontainer	40 liter
Motor hoofdborstel en aanzuigventilator	600 W
Motoren zijborstels	60 W
Motor aandrijsystem	400 W
Motor filterschudder	12 W
Geluidsniveau (A Lpa)	71,6 dB(A)

Accu's	Waarden
Accuspanning	24 V
Standaardaccu	Met lood, met elektrolyt (WET)
Accu, optioneel	Met gel, onderhoudsvrij (GEL)
Capaciteit accu's	100 – 240 Ah C5
Maximale afmetingen accurimuhte	357x375x385 mm

Aanzuigeng en stofffiltering	Waarden
Stofffilter van karton van 5-10 μm	3 m²
Drukverlaging hoofdborstelruimte	18,3 mmH₂O

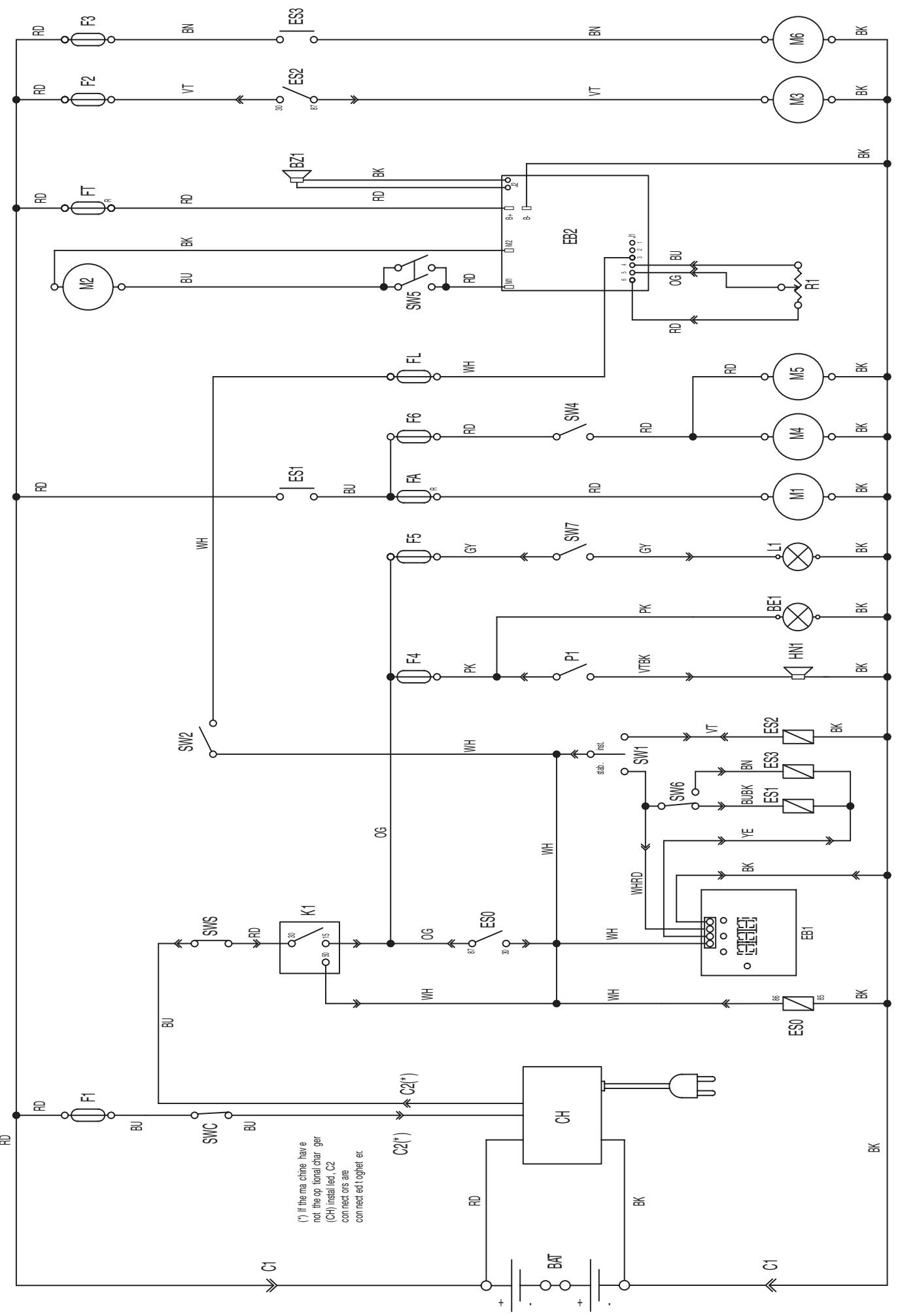

Elektrische installment (Zie Afb. V)

BAT: Accu's

BE1: Zwaailicht

BZ1: Akoestisch signaal bij anschueruitrijden

C1: Accuconnector

CH1: Acculader

EB1: Display urenteller en accuspanning

EB2: Elektronische installmenta aandrijfsystem

ES0: Startrelais

ES1: Schakelaar voor hoofdborstel

ES2: Relais filterschudder

ES3: Schakelaar handmatige aanzuiging

FA: Zekering hoofdborstel/aanzuigventilator

FL: Zekering elektronische installmentie aandrijfsystem (3 A)

FT: Zekering aandrijsysteme

F1: Zekering algemeen (circuit contactschakelaar) (25 A)

F2: Zekering motor filterschudder (25 A)

F3: Zekering handmatige aanzuiging (40 A) (optioneel)

F4: Zekering akoestisch signalen en zwaailicht (10 A) (optioneel)

F5: Zekering bedrijfsverlichting (10 A) (optioneel)

F6: Zekering motoren zijborstels (10 A)

HN1: Akoestisch waarschuwingssignaal

K1: Contactschakelaar

L1: Bedrijfsverlichting (optioneel)

M1: Motor hoofdborstel

M2: Motor aandrijsysteme

M3: Motor filterschudder

M4: Motor zijborstel rechts

M5: Motor zijborstel links

M6: Motor handmatige aanzuiging (optioneel)

P1: Schakelaar voor akoestisch waarschuwingssignaal

R1: Potentiometer andrijsnelheid

SWC: Beveiligingssschakelaar opening motorklep

SWS: Noodknop

SW1: Schakelaar hoofdborstel, aanzuigventilator en filterschudder

SW2: Beveiligingsmicroschakelaar in de bestuurdersstoel

SW3: Microschakelaar voorwaartse/achterwaartse beweging

SW4: Microschakelaar zijborstels

SW5: Schakelaar aandrijfsystem

SW6: Schakelaar handmatige aanzuiging (optioneel)

SW7: Schakelaar bedrijfsverlichting

Kleurcodering:

BK: Zwart

BU: Blauw

BN: Bruin

GN: Groen

GY: Grijs

OG: Oranje

PK: Roze

RD: Rood

VT: Paars

WH: Wit

YE: Geel

Onder de motorkap (10, Afb. C) zitten de volgende gezekeringen:

• Deze zekeringen können opnieuw worden gebruikt door op de uitstekende knop te drukken:

Zekering aandrijfsystem (11, Afb. U)

Zekering motor hoofdborstel/ventilator (10, Afb. U)

Smeltzekeringen beschermd door transparante kunststof afdekking (9, Afb. U) ter bescherming van de aangegeven stroomkringen:

Zekering F1 (25 A): algemeen (stroomkring contactschakelaar)

Zekering F2 (25 A): motor filterschudder

• Zekering F3 (40 A): handmatige aanzuiging (optioneel)

• Zekering F4 (10 A): akoestisch waarschuwingssignaal en zwaalicht

Zekering F5 (10 A): bedrijfsverlichting (optioneel)

Zekering F6 (10 A): motoren zijborstels

In de elektronische installmentie van het aandrijfsystem is de volgende zekering aangesloten:

• Zekering elektronische installmentie aandrijfsystem (3 A)

ACCESSIONS / OPTIES

Naast de onderdelen van de standarduitvoering kan de machine worden uitgerust met de volgende accessoires, volgens het gebruik van de machine:

• GEL-accu's
  Elektronische acculader
  Hoofd- en zijborstels met hardere of zachtere haren dan de standardborstel
• Stofffilter in antistatisch polyester en in polyester BIA C
  Handmatige aanzuiging
  Bedrijsflampje
  Zwaailicht
  Flaps van verschillende materialen

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

GEBRUIK

LET OPI!

Op de machine zijn enkele plaatjes aangebrachte met de volgende worden:

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op dezeplaatjes goed kennen. Dek deplaatjes Niet af en verrang ze onmiddelijk als ze beschadigd�n.

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE

De machine heeft twee accu's van 12V of vier accu's van 6 V nodig, die volgens de schema's要去en worden aangesloten (20, Afb. U).

De machine kan op een van de volgende manieren worden geleverd:

a. Met accu's (WET of GEL) op de machine gemonteerd, maar voor gebruik

1. Open de motorkap van de machine (10, Afb. C) en zet de steunstang van de motorkap (3, Afb. U) vast. Controller of de accu's op de machine waar aangesloten met de juiste stekker (6, Afb. U).
2. Haal de steunstang los en sluit de motorkap. Zorg dat de motorkap op de juiste manier worden gesloten (de machine要去 uritzien Zoals in Afb. C).
3. Steek de sleutel in de contactschakelaar (2, Afb. B); draai deze in de stand "II" (zonder het pedaal (5, Afb. C) in te drukken) en LAST weer los. Als het groene lampje (5, Afb. B) gaat branden, zich de accu's klaar voor gebruik. Als het gele (4, Afb. B) of het rode lampje (3) gaat branden, moeten de accu's worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

b. De accu's (WET) zijn op de machine gemonteerd, maar bevatten geen elektrolyt

1. Open de motorkap van de machine (10, Afb. C) en zet de steunstang van de motorkap (3, Afb. U) vast.
2. Verwijder de doppen (5, Afb. U) van de accu's.

LET OP!

Het loodzwavelzuur is zeer corrosief dus wees bijzonder voorzichtig. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

De accu's moeten worden gemvuld in een goed
geventileerde ruimte.
Draag werkhandsohenen.

1. Vul de cellen van de accu's met loodzwavelzuur voor accu's (densiteit van 1,27 op 1,29 kg bij 25^ ) aan de hand van de instructies in de gebruikershandleiding van de accu. De juiste hoeveelheid loodzwavelzuur staat in de handleiding van de accu's.
2. Laat de accu's even staan en vul de cellen daarna met loodzwavelzuur aan de hand van de instructies in de handleiding van de accu's.
3. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

c. De accu's worden nicht meegeleverd

1. Schaf geschikte accu's aan (zie het hoofdstuk Technische eigenschappen en de schema's 20, Afb. U). Raadpleeg voor de keuze en montage een gekwalificeerde leverancier.
2. Monteer de accu's.
3. Stel de machine en acculader (waar van toepassing) in op basis van de gemonteerde accu's. Ga waar bij te werk zoals in het volgende.Deel.

INSTELLING VAN HET TYPE GEMONTEERDE ACCU (WET OF GEL)

Op basis van het gekozen type accu (WET of GEL) stelt u de elektronische installmentie van de machine en de acculader (indien van toepassing) in, door als volgt te werk te gaan:

1. Zet de contactschakelaar (2, Afb. B) op "0".
2. Open de motorkap (10, Afb. C) en zet de steunstang (3, Afb. U) van de motorkap vast.

Afstelling van de machine

De fabrieksinstelling van de machine is voor een accu met lood (WET). Als deze instilling overeenkomt met het type gekochtte accu,(Intukt u maar het volgende deel gaan. Als dit Niet het geval is, voert u de volgende handelingen UIT:

ontkoppel de connector (6, Afb. U) van de accu's;
draai de schroeven (13, Afb. B) los en verwijder voorzichtig het bedieningsspaneel rechts (14);

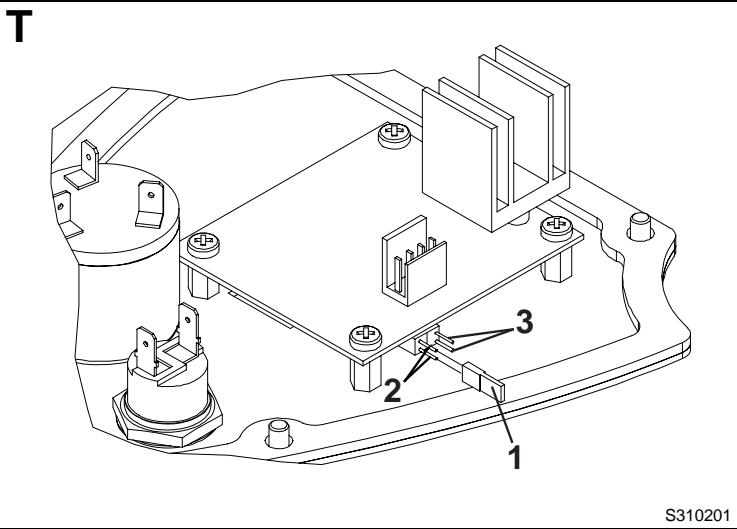

- zet de verbinding (1, Afb. T) op de connectoren (3) 'GEL' voor accu's met gel;
- monteer het bedieningsspaneel (14, Afb. B) voorzichtig en bevestig het met de bijbehorende schroeven;
sluit de connector van de accu's (6, Afb. U) weeer aan.

De acculader instellen

1. Zet de keuzeschakelaar (12, Afb. U) op 'WET' of 'GEL' op basis van het type gemonteerde accu.
2. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

VOOR HET STARTEN VAN DE MACHINE

WAARSCHUWING!

Controller of er geen deurtjes of kleppen open staan op de machine en of de arbeidsomstandigheden normal aan.
Controller of de afvalcontainer (20,Afb.C) goed is gesloten.

Als de machine na het transport nog Niet is gebruikt, moet u eerst controeren of alle blokken en blockeermiddelen die bij het transport+zijn gebruikt wel zich verwijderd.

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Ga op de bestuurdersstoel (29, Afb. C) zitten. U kurz de hendel (15, Afb. B) maar voren draaien en de stuurkolom (31, Afb. C) maar voren kantelen om beter op de machine te konnen stappen.
2. Draai de hendel (15, Afb. B) maar voren en stel de kanteling van de stuurkolom (31, Afb. C) maar voren of maar achteren af. Laat de hendel (15, Afb. B) los en vergrendel de de stuurkolom.
3. Zet de contactschakelaar (2, Afb. B) in de stand 'Il',[zonder het gaspedaal (5, Afb. C) te gebruiken; waar deze los en zet hem weein de stand 'I'. Controllerer of het groene lampje (5, Afb. B) brandt (accu laadt op). Als het gele of rode lampje (3 of 4, Afb. B) brandt, zet u de contactschakelaar in '0' en laadt u de accu's op (zie het hoofdstuk Onderhoud voor de procedure).

4. Schakel de parkeerrem als volgt UIT:

5. druk het pedaal (6, Afb. C) in en zet de hendel (7, Afb. C) van de stand (7a) in de stand (7b);

6. laat het pedaal (6) los.

7. Ga op de werkplek zitten en start de machine met de handen op het stuur (5, Afb. C). Druk op het voorste.Deel van het pedaal om de machine voorwaarts te bewegen en op het achechterste deel om de machine achechterwaarts te bewegen. De bewegingsnelheid is instelbaar van nul tot de maximale waarde via de druk op het pedaal (5, Afb.C).

OPMERKING

De stoel (29, Afb. C) is uitgerust met een veiligheidssensor waardoor de machine alleen via het pedaal (5, Afb. C) kan worden verplaatst als de bediener op de bestuurdersstoel zit.

1. Activeer de hoofdborstel en de aanzuigventilator door deschakelaar (9, Fig. B) voorwaarts te zetten.
2. Schakel de aanzuiging in door de hendel (3, Afb. C) omlaag te brengen.
3. Breng de zichborstels (13 en 14, Afb. C) omlaag door de hendel (4) omlaag te zetten.

OPMERKING

De zichborstels (13 en 14, Afb. C) können ook als de machine beweegt omlaag en omhoog worden gebracht. De zichborstels draaien nicht als ze omhoog zijn gebracht. Ze draaien alleen als ze omlaag zijn gebracht.

1. Als u met de veegwerkzaamheden wilt beginnen, manoeuvreert u het stuur (1, Afb. C) met uw handen en drukt u op het pedaal (5) om de machine te verplaatsen.

De machine stoppen

1. Laat het pedaal (5, Afb. C) los om de machine te stoppen. Als u de machine snel tot stilstand wilt brengen, drukt u ook het pedaal van de servicerem (6, Afb. C) in. Als u de machine in een nooodgeval meteen stil wilt zetten, drukt u op de nooodknop (12, Afb. B). Om de nooodknop (12) na de activering uit te schakelen, draait u de schakelaar met de klok mee.
2. Breng de zichborstels (13 en 14, Afb. C) omhoog door middel van de juiste hendel (4).
3. Als u de hoofdborstel en de aanzuigventilator wilt stoppen, zet u de schakelaar (9, Afb. B) in de stand "0" (middelste stand).
4. Als u de machine wilt stoppen, zet u de contactschakelaar (2, Afb. B) in de stand '0'.
5. Schakel de parkeerrem als volgt in:
6. druk het pedaal (6, Afb. C) zo ver als nodig in en blokkeer de rem door de hendel (7, Afb. C) van de stand (7b) in de stand (7a) te zetten;
7. maar het pedaal (6) los.

MACHINE IN BEDRIJF

1. Zorg dat u Niet te lang op eenplaats blijft staan met de machine verwijl de borstels draaien: dan können er markeringen op de vloer achechterblijven.
2. Bij het verzamelen vanlichte, maar omvangrijke stukken要去 u de Voorflap door middel van de hendel (8, Afb. C) omhoog brengen. Let op: als de Voorflap omhoog blijft staan, is de aanzuigcapaciteit van de machine kleiner.

LET OP! Als u op een natte ondergrund werkt,要去 de aanzuiging door middel van de hendel wordenuitgeschakeld om het stofffilter te beschemmen (3,Afb.C).

1. Voor een goed veegresultaat moet het stofffilter algijd zo schoon möglichk zich. Voor reinigingijdens het vegen schakelt u de aanzuiging uit met de hendel (3, Afb. C) en drukt u even op de schakelaar (9, Afb.B). Tijdens deze handeling worden de hoofdmotor en de aanzuigventilator automatisch gestopt. Als het filter gereinigd is, druk u de schakelaar (9, Afb. B) voorwaarts waardoor de hoofdborstel en de aanzuiging weer starten zodate watver der met vegen kunt. Herhaal deze handeling gemiddeld elke 10 minutenijdens de werkzaamheden (dit is afhankelijk van de hoeveelheid stof in het te reinigen gebied).

OPMERKING Als het stofffilter verstocht en/of de afvalcontainer vol is, kan de machine geen stof en vuil meer verzamelen.

1. Als de werkzaamheden zijn voltooid en telkens als de afvalcontainer (20, Afb. C) vol is,要去 u deze legen (zie hiervoort het volgende.Deel).

DE AFVALCONTAINER LEGEN

1. Stop de machine en LAST het gaspedaal los.
2. Zet de contactschakelaar (2, Afb. B) op "0".
3. Haal de haak (21, Afb. C) los door aan het kortste uiteinde te trekken.
4. Verwijder de afvalcontainer (20, Afb. C) met de hendel (22) en leeg deze in de juiste containers.
5. Plaats de afvalcontainereer terug en zet deze vast met behulp van de haak (21).
6. De machine is weeer klaar voor gebruik.

NA GEBRUK VAN DE MACHINE

Als u klaar bent,要去 de volgende handelingen uitvoeren voordat u machine awhile:

• breng de zichborstels omhoog met behulp van de hendel (4, Afb. C);
• zet de filterschudder aan door middel van de schakelaar (9, Afb. B);
• leeg de afvalcontainer (20, Afb. C) (zie het vorige deel);
• haal de contactsleutel uit de contactschakelaar (2, Afb. B);
  schakel de parkeerrem als volgt in: - druk het pedaal (6, Afb. C) zo ver als nodig in en blokkeer de rem door de hendel (7, Afb. C) van de stand (7b) in de stand (7a) te zetten;
• laut het pedaal (6) los.

DUW-/TREKBEWEGING VAN DE MACHINE

Voor duw- of trekbewegingen van de uitgeschakelde machine gaat u als volgt te werk:

open de motorkap (10, Afb. C);
- zet de schakelaar (19, Afb. U) in '0' en sluit de motorkap (10, Afb. C) waar;
duw of trek de machine;
- na het verplaatsen van de machine zet u de schakelaar waar in "I" (19, Afb. U).

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 Tage nicht worden gebrukt, is het raadzaam de volgende handelingen uit te voeren:

• controller of de opbergruimte van de machine schoon en droog is.
  ontkoppel de connector (6, Afb. U) van de accu's;
• zet de machine iets omhoog zodat de flaps, de hoofdborstel en de wielen de grond nicht raken;
• als de machine is uitgerust met een optionele acculader (7, Afb. U),要去 de positieve klem van de accu (+) meteen van de pool (+) van de accu halen.

Na de eerste gebruiksperiode (de eerste 8aar)要去 u de volgende handelingen UITvoeren:

1. controller de bevestiging van de bevestigings- en aansluitingsonderdelen van de machine;
2. controller of de zichbare onderdelen intact+zijn en geen lekkages vertonen.

ONDERHOUD

De levensduur van de machine en de optimale veilige werkig ervan worden geholpen door nauwkeurig en regelmatin.
nderhoud.

Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud.

LET OP!

De onderhoudswerkzaamheden要去en worden uitgevoerd bij een uitgeschakelde machine (sleutel verwijderd uit de contactschakelaar) en, als hierom worden gezvaagd, met ontkoppelde accu's. Lees altijd alle instructies in het deel Veiligheid.

Alle regelmatige of buitengewone onderhoudswerkzaamheden要去en worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum.

In deze handleiding worden alleen de eenvoudigste en meest voorkomende onderhoudswerkzaamheden beschreiben.

OPMERKING

De procedures voor de onderhoudswerkzaamheden die Niet in het vastgelegde onderhoudsschema staan, vindt u in de werkplaatshandleiding, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure	Bij aflevering	Elke 10 ur	Elke 50 ur	Elke 100 ur	Elke 200 ur	Elke 400 ur
Controle van het peil van de vloeistof in de accu's
Controle en afstelling van de hoogte van de zij- en hoofdborstels
Reiniging en controle van de integritweit van het stofffilter
Controle van de hoogte en de werkung van de flaps
Controle van de werking van de filterschudder			(*)
Controle van de werking van de veiligheidsschakelaar voor opening van de motorkap			(*)
Visuele controle van de aandrijfrem van de hoofdborstel				(*)
Controle van de bevestiging van de moeren en schroeven				(*) (1)
Controle en afstelling van de servicerem en de parkeerrem				(*)
Vervanging van de aandrijfrem van de hoofdborstel					(*)
Controle of verranging van de koolborstels van de hoofdelektromotor en van de motor van het aandrijsystem						(*)

(^*) : zie voor de betreffende procedure de werkplaatshandleiding.
(1): en na de eerste 8 inloopuren.

DE HOOGTE VAN DE HOOFDBORSTEL CONTROLEREN EN AFSTellen

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

1. Controller of de hoofdborstel de juiste hoogte van de vloer heeft. Ga hierbij als volgt te werk:

2. zet de machine op een vlakke ondergrond;
   -zet de machine stil en laat de hoofdborstel enkele seconden draaien;

3. zet de hoofdborstel stil en breng deze omhoog voordat u de machine verplaatst;

4. controller of de indruk (1, Afb. D) van de hoofdborstel over de hele lenghte 2 tot 4 cm breed is. Als de indruk (1) hiervan afwijk,kest u de hoogte van de borstel afstellen. Ga te werk als in punt 2.

5. Zet de machine op een platte ondergrund en schakel de parkeerrem (6 met 7, Afb. C) in.

6. Zet de contactschakelaar (2, Afb. B) op "0".
7. Haal de knuppen (1, Afb. E) aan beiden kanten van de machine los.
8. Stel met de hendels (1, Afb. E) aan beiden kanten van de machine, zo veel als nodig is, de indicator (2) om de hoogte van de borstel af te stellen bij en draai de hendels (1) opnieuw aan.

De indicator (2)要去 aan beide kanten van de machine indezelfde stand staan;de maximaal toegestane afwijking is twee markeringen voor de indruk (1,Afb.D) van de 2 tot 4 cm die in punt 1 werd genoemd.

1. Voer sunt 1 opniew uit om te controlen of de hoofdborstel nu de juiste hoogte van de grond h
2. Als de borstel door overmatige slijtage nicht meer kan worden afgesteld, moet de borstel zoals in het volgende deel worden verrangen.

WAARSCHUWING!

Als de indruk van de hoofdborstel op de grond te groot is (meer dan 4 cm), dan kan dit problemen opleveren voor de werking van de machine en+kunnen de bewegende delen oververhitten. Hierdoor kan de levensduur van de machine aanzienlijk afnemen.

Wees nauwkeurig bij het uitvoeren van de bovenstaande controle en LAST de machine nooit werken als hij Niet aan de genoemde voorwaarden voldoet.

DE HOOFDBORSTELVERVANGEN

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

WAARSCHUWING!

Wij raden u aan werkhandsochoenen te dragen als u de zichborstels verrangt odomat er scherpe deeltjes:tussen de haren van de borstels kunnen blijven hangen.

1. Zet de machine op een platte ondergrund en schakel de parkeerrem (6 met 7, Afb. C) in.
2. Zet de contactschakelaar (2, Afb. B) op "0".
3. Haal de knoppen (1, Afb. E) aan beiden kanten van de machine los.
4. Verplaats de indicatoren (2, Afb. E) voor de afstelling van de hoogte van de borstel, totdat deze de maximale afstand van de grond heeft. Draai de hendels (1) vast.
5. Draai de knop (3, Afb. E) aan de linkerkant van de machine los.
6. Verwijder de klep (1, Afb. F) van de borstel en trek deze omhoog om hem uit de stops (2) te halen.
7. Verwijder de borstel (1, Afb. G).
8. Breng de neue borstel aan voor montage en richt de haren zoals in afbeelding H (vanaf boven gezien).
9. Zet de neue borstel vast in de machine en controllerer of het contact (1, Afb. I) in de betreffende maar (4, Afb. R) valt. Controllerer ook of de maar geen vuil of voorwerpen (draden, etc.) bevat die per ongeluk় meegedraaid.
10. Plaats de klep (1, Afb. F) van de borstel waartering en LaTeX hem in de steunen vallen (2).
11. Draai de knop (3, Afb. E) opniew vast.
12. Voer de contrôle en afstelling van de hoogte van de hoofdborstel af, zoals beschreiben in het vorige deel.

DE HOOGTE VAN DE ZIJBORSTELS CONTROLEREN EN AFSTellen

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

1. Controller of de zichborstels de juiste hoogte van de vloer hebben. Ga als volgt te werk:

2. zet de machine op een vlakke ondergrond en LAST de zichborstels zakken;

3. zet de machine stil,aaS de zijborstels zakken enaaS\ deze enkele seconden draaien;
4. zet de zichborstels stil en breng ze omhoog voordat u de machine verplaatst en uitschakelt;
5. controller of de indruk van de zijborstels wat betreft bredte enrichting overeenkomt met de afbeeling (1 en 2, Afb. J).

Als de indruk (1) hiervan afwijk, kurz u de hoogte van de borstels afstellen. Ga te werk als in punt 2.

1. Deblokkeer de ring (36, Afb., C) door deze gegen de klok in te draaien. Draai daarna de hendel (33) zo ver als nodig met de klok mee of gegen de klok in om de hoogte van de borstels tot de grond af te stellen. Blokkeer daarna de hendel (33) met de ring (36).
2. Voer punt 1 opniew uit om te controlleren of de zichborstels nu de juiste hoogte van de grond hebben.
3. Als de borstels door overmatige slijtage nicht meer kuren worden afgesteld, moeten de borstels zoals in het volgende.Deel worden verrangen.

DE ZIJBORSTELS VERVANGEN

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

WAARSCHUWING!

Wij raden u aan werkhandsschoenen te dragen als u de zichborstels verrangt odomat er scherpe deeltjes:tussen de haren van de borstels kunnen blijven hangen.

1. Zet de machine op een platte ondergrond en schakel de parkeerrem (6 met 7, Afb. C) in.
2. Zet de contactschakelaar (2, Afb. B) op "0".
3. Steek uw hand in de zijborstel en druk de lipjes (1, Afb. K) maar binnen. Verwijder de borstel (2) door deze uit de vier pennen (3) te verwijderen.
4. Zet de nouvelle borstel in de machine en zorg dat deutsche in de pennen (3) en de lipjes (1) vastgrijpt.
5. Voer de contrôle en afstelling van de hoogte van de zijborstelsuit, zoals beschreiben in het vorige deel.

REINIGING EN CONTROLLE OP BESCHADIGING VAN HET ZAKFILTER

OPMERKING

Naast het kartonnen standardfilter় er ook optioneel polyester filters verkrijgbaar. Deze procedure is van toepassing op alle typen.

1. Zet de machine op een platte ondergrund en schakel de parkeerrem (6 met 7, Afb. C) in.
2. Zet de contactschakelaar (2, Afb. B) op "0".
3. Haal de haak (21, Afb. C) van de afvalcontainer los.
4. Verwijder de afvalcontainer (20, Afb. C) door middel van de handgreep (22).

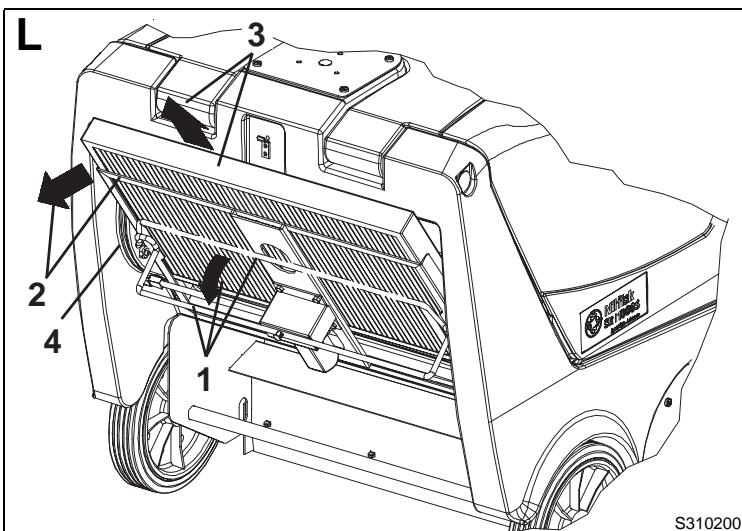

5. Draai de handgreep (1, Afb. L) omlaag (ongeveer 90^ ) en LAST het frame van het filter (2) maar buiten draaien.
6. Verwijder het stofffilter (3)

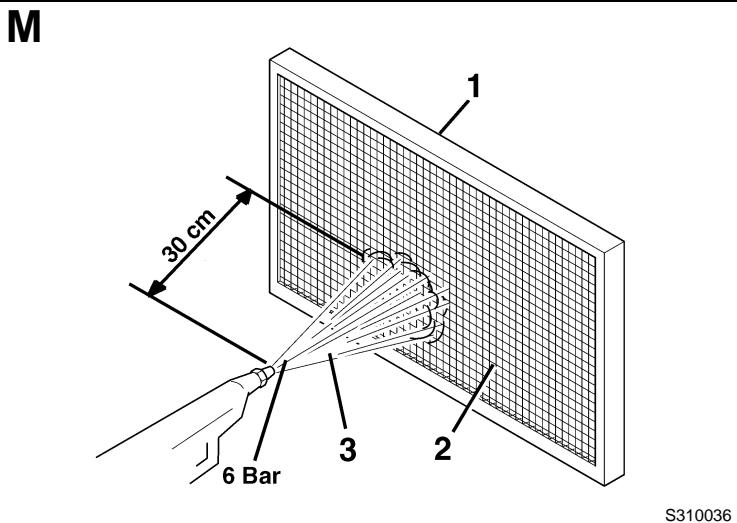

7. Reinig het filter buiten door het op een vlak en schoon oppervlak uit te schudden, sla met de zijkant (1, Afb. M) die tegenover de zijde met het rooster (2) staat. Voltooi de reiniging door haaks met perslucht (3) van maximaal 6 bar te spuiten, maar alleen vanaf de kant die door het rooster (2) worden beschermd, op een minimale afstand van 30~cm .

Hou bij de verschillende typen filters de volgende aanwijzingen aan:

• Kartonnen filter (standaard): gebruik geen water of schoonmaakmiddelen om het te reinigen,ondat het dan onhersteltaar beschadigd kan raken;
  Polyester filter (optioneel): die de hierboven vermelde instructies voor de reiniging. Om het filter grondig te reinigen kut u indien nodig het filter met water en eventueel een Niet schuimende schoonmaakmiddel reinigen. Hoewel het filter hierdoor schoner worden, worden de levensduur van het filter korter en za dus vaker moeten worden verrangen. Het gebruik van ongeschikte schoonmaakmiddelen kan de functionele eigenschappen van het filter verminderen.

• Controller of de filtererenheid geen scheuren vertoont.

• Reinig indien nodig langs de rubberen pakking (4, Afb. L) in de filtrruimte; controllerer tegelijkertijd of.Deze intact is. Ga over tot verranging als dat nicht het geval is.
• Monteer de onderdelen wee in de omgeekerde volgorde van demontage.

OPMERKING

Bij het opnieuw monteren van het filter moet het met het rooster (2, Afb. M) maar de aanzuigventilator (16, Afb. U) worden gedraaid.

CONTROLE VAN DE HOOGTE EN WERKING VAN DE FLAPS

1. Zet de machine op een vlakke ondergrund die als referentieoppervlak kan dieren om de hoogte van de flaps te controleren. Schakel de parkeerrem (6 met 7, Afb. C) in.
2. Zet de contactschakelaar (2, Afb. B) op "0".

Controle van de zijflaps

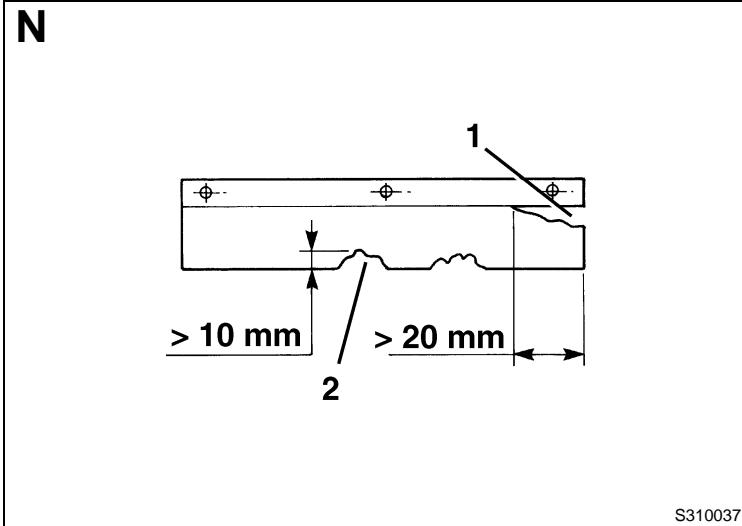

1. Controller of de zijflaps heel zijn (16 en 17, Afb. C). Vervang de flaps als er scheuren (1, Afb. N) van meer dan 20mm of breuken (2) vanmeer dan 10mm in zitten (zie de werkplaatshandelieiding voor verwanging van de flaps).

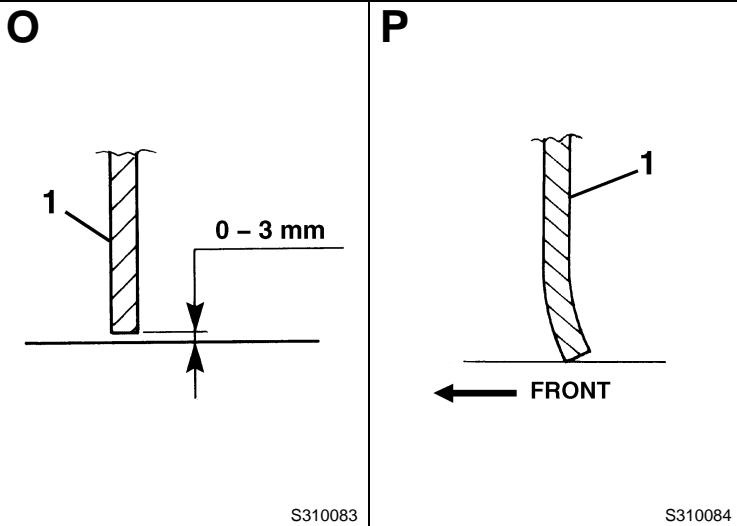

2. Controller of de zijflaps (16 en 17, Afb. C) 0 tot 3 mm van de grond staan (Afb. O). Stel zo nodig de hoogte van de flaps bij en ga hierbij als volgt te werk:

Linkerflap:

open de motorkap (10, Afb. C) van de machine en zet de steunstang (3, Afb. U) van de motorkap vast;
- draai de hendel (3, Afb. E) los en verwijder de klep links (1, Afb. F) van de borstel; trek hem omhoog om hem uit de stops (2) los te halen;
- stel de hoogte van de flaps (3, Afb. F) af met behulp van de openingsen (4);
- monteer de onderdelen waar in de omgekeerde volgorde van demontage.

Rechterflap:

verwijder de hoofdborstel, die het betreffende deel;
trek de riem (14, Afb. U) van de poelie (15); het gaat gemakkelijk als u de poelie (15) handmatig op de aanzuigventilator (16) draait;

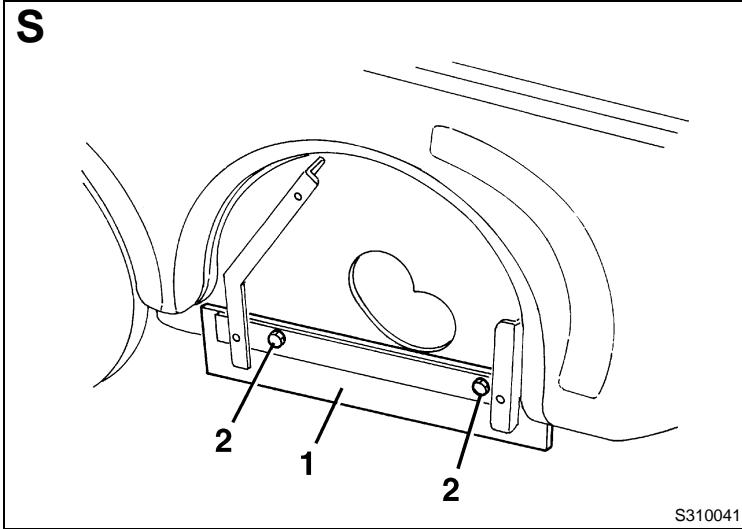

- verwijder de schroeven (27, Afb. C) en verwijder de klep rechts (26) samen met de riem (14, Afb. U). Stel de hoogte van de flaps (1, Afb. S) af met behulp van de openingsen (2);
- monteer de onderdelen wee in de omgeekerde volgorde van demontage.

Controle van de voor- en hinterflap

1. Verwijder de hoofdborstel, die het betreffende deel.

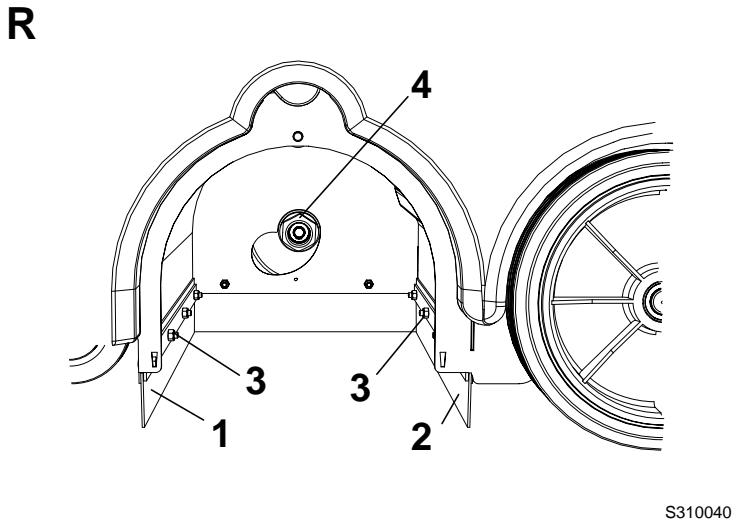

2. Controller of de Voorflaps (1, Afb. R) en de hinterflaps (2) intact
3. Vervang de flaps als er scheuren (1, Afb. N) van meer dan 20mm of breuken (2) vanmeer dan 10mm in zitten (zie de werkplaatshandleiding voor verwanging van de flaps).

4. Controller of:

5. de voorflap (1, Afb. R)licht contact maakt met de vloer en of hij Niet los komt van de vloer (1, Afb. P);

6. de hinterflap (2, Afb. R) 0 tot 3 mm van de grond zit (1, Afb. O).

7. Stel eventueel de hoogte van de flaps af met behulp van de openingsen (3, Afb. R).

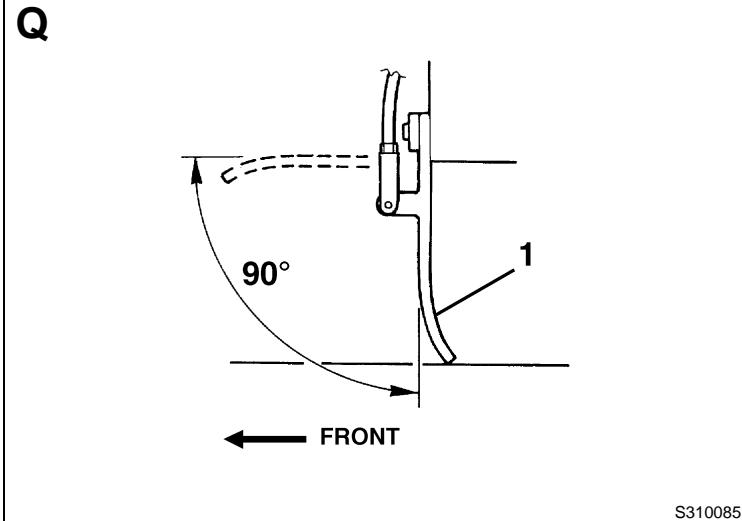

8. Gebruik het pedaal voor het omhoog brengen van de Voorflap (8, Afb. C) en controllerer of de Voorflap (1, Afb. Q) ongeveer 90^ omhoog draait (zie de afbeelding); maar het pedaal los en controllerer of de flap in de beginpositie gaat en Niet blijf hangen. Zie indien nodig de werkplaatshandleiding voor de afstelling of verwang ing van de bedieningskabel voor de Voorflap.
9. Monteer de onderdelen wee in de omgekeerde volgorde van demontage.

CONTROLE VAN DE WERKING VAN DE BEVEILIGINGSSCHAKELAAR VOOR OPENING VAN DE MOTORKAP

Open verwijl de aanzuigventilator werkdt de motorkap (10, Afb. C) een Klein stukje en controllerer of de ventilator meteen stocht.

Als de aanzuigventilator bij het openen van de motorkap (10) Niet meteen stopt,要去 unmiddelijk contact opnemen met een bevoegd servicecentrum of een bevoegde leverancier.

ACCU'S OPLADEN

LET OP!

Bij het opladen van de accu's kan het bijzonder explosieve waterstofgas vrijkomen. Laad de accu alleen op in een goed geventileerde ruimte en ver van open vuur. Tijdens het opladen van de accu's mag er niet gerookit worden. Houd de motorkap geopend als de accu's worden opgeladen.

LET OPI!

Letijdens het opladen van de accu's goed op dat er geen vloeistof uit de accu's loopt. Deze vloeistof is een bijtende stof. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

1. Zet de machine op een platte ondergrund en schakel de parkeerrem (6 met 7, Afb. C) in.
2. Zet de contactschakelaar (2, Afb. B) op "0".
3. Open de motorkap (10, Afb. C) van de machine en zet de steunstang (3, Afb. U) van de motorkap vast.
4. (alleen voor WET-accu's) controller het peil van de elektrolyt in de accu's. Vul eventueel bij via de dappen (5, Afb. U).

Laat alle doppen (5) open als u de accu's daarna oplaadt.

Reinig indien nodig de bovenkant van de accu's.

1. Ga verder met het opladen van de accu's op een van de volgende manieren, afhankelijk van de aanwezigheid van een elektronische acculader (7, Afb. U) (optioneel) op de machine.

Accu's met externe acculader opladen

1. Controller of de acculader geschikt is aan de hand van de instructies op het apparatus.
2. De nominale spanning van de acculader is 24V

WAARSCHUWING!

Gebruik een acculader die geschikt is voor het type accu dat is gemonteerd.

1. Ontkoppel de stekker (6, Afb. U) van de accu's en sluit die op de externe acculader aan.
2. Sluit de acculader aan op het stroomnet.
3. Na het opladen ontkoppelt u de acculader van het stroomnet en van de stekker (6, Afb. U) van de accu's.
4. (alleen voor WET-accu's) controller of het niveau van de elektrolyt in de accu's correct is en sluit alle doppen (5).
5. Sluit de stekker (6, Afb. U) van de accu's weeer aan op de stekker van de machine.
6. Haal de steunstang (3, Afb. U) los en sluit de motorkap (3); de machine is maar voor gebruik.

Accu's met externe acculader opladen (optioneel)

1. (alleen voor WET-accu's) controller het peil van de elektrolyt in de accu's. Vul eventuele bij via de dappen (5, Afb. U). Laat alle dappen (5) open als u de accu's daarna oplaadt. Reinig (wonneer nodig) na het bijvullen van het peil de bovenkant van de accu's.
2. Sluit de kabel (8, Afb. U) van de acculader aan op een stopcontact.

LET OPI!

Controleer of de spanning en frequentie op het plaatje van de machine (1, Afb. U) overeenkomen met die van het stroomnet.

1. Als het groene lampje (13, Afb. U) brandt, zich de accu's opgeladen.
2. Zie voor meer informatatie over de werkking van de acculader (7, Afb. U) de betreffende handleiding.
3. Ontkoppel de stekker (8, Afb. U) van de acculader van het stroomnet enplaats deze terug op de machine.
4. (alleen voor WET-accu's) sluit alle doppen (5, Afb. U).
5. Haal de steunstang (3, Afb. U) los en sluit de motorkap (3); de machine is maar voor gebruik.

OPMERKING

Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld.

VEILIGHEIDSFUNCTIES

De machine is voorzien van de volgende verilgheidsfuncties.

NOODKNOP

Deze bevindt zich in een positie (12, Afb. B) die binnen bereik van de bediener ligt. Deze要去 worden ingedrukt als alle functies van de machine meteen moeten worden gestopt. De functies+kunnen weer ingeschakeld worden door deschakelaar met de klok mee te draaien.

BEVEILIGINGSSCHAKELAAR OPENING MOTORKLEP

Deze worden ingeschakeld als de motorkap van de machine worden geopend: alle functies worden uitgeschakeld. Als de machine blijft werkken wonneer de motorkap open staat, neem dan onmiddelijk contact op met een bevoegt servicecentrum of uw leverancier.

MICROSCHAKELAAR VAN DE BESTUURDERSTOEL

Deze bevindt zich in de bestuurdersstoel en zorgt dat het aandrijfsysteme van de machine Niet werkt wanner de bediener nicht op de stoel zit.

STORINGEN LOKALISEREN

Probleem	Oplossing
U draait de contactschakelaar in de stand'I', maar de machine start nicht.	Controller of de stekker (6, Afb. U) goed is aangesloten.
	Controller of de motorkap (10, Afb. C) gesloten is.
	Controller of zekering F1 in het kastje (9, Afb. U) intact is.
	Controller of de optionele acculader (7, Afb. U) is aangesloten op het stroomnet.
U trapt het pedaal in (5, Afb. C), maar de machine beweegt nicht.	Controller of de parkeerrem (6 met 7, Afb. C) uitgeschakeld is.
	Controller of de schakelaar (19, Afb. U) in de stand'I' staat.
	Controller of het gaspedaal (5, Afb. C) Niet wordt ingedrukt tijdens het starten met de contactschakelaar (2, Afb. B) of wanner de bediener op de stoel zit. Activeer het gaspedaal (5, Afb. C) alleen nadat u op de bestuurdersstoel bent gaan zitten en de motor heeft gestart.
De zijborstels werken nicht.	Controller of zekering F6 in het kastje (9, Afb. U) intact is.
De machine werkelt alleen in stilstand, maar gaat uit als hij moet bewegen en het rode lampje (3, Afb. B) knippert.	Laad de accu's op. Vervang de accu's als het probleem zich blijft voordoen.
De accu's gaan snel leeg.	Monteer accu's met een grotere capaciteit (minimaal 100 Ah C5).

OPMERKING

Als de machine met een optionele gemonteerde acculader is aangeschäft, werkt de machine Niet zonder de acculader op de machine. Als u problemen.haveft met de acculader, kunt u het beste contact opnemen met een bevoegt servicecentrum.

Neem voor meer informatie contact op met de servicecentra van Nilfisk-Advance. Zij beschikken over de werkplaatshandleiding.

VERWIJDERING

Als de machine worden afgedankt,要去 hij maar een bevoegt verwijderingbedrijf worden gebracht.

Voordat de machine worden afgedankt,要去en de volgende materialen worden verwijderd enervoigens vogens de geldende milieuunormen maar de betreffende afvalverwerkingsbedrijven worden gebracht.

Accu's
Polyester stoffilter
- Hoofdborstel en zijborstels
Elektrische en elektronische onderdelen (^*)
Kunststoff leidingen en onderdelen

(*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uwplaatselijke Nilfisk-Advance-kantoor.

V

S3111285

Nilfisk

Advance

setting standards

Nilfisk-Advance Spa
