Producttype	Industriële eenborstel voor vloerreiniging
Merk	NILFISK
Model	SDM 43-1500
Elektrische voeding	230 V / 50 Hz
Nominaal opgenomen vermogen	1800 W
Rotatiesnelheid	900 / 1500 tr/min
Borsteldiameter	430 mm
Werkhoogte	130 / 320 mm
Gewicht	44 kg
Beschermingsklasse	I / IPx0
Motortype	Wisselstroommotor
Hoofdfuncties	Reinigen, shamponneren, polijsten, sproeien
Meegeleverde accessoires	Borstel, padplateau, vloeistofreservoir, sproeireservoir
Onderhoud	Regelmatig controleren van de kabel, reinigen van de borstels, vervangen van de pads
Veiligheid	Gebruik op vlakke oppervlakken (maximale helling 2%), loskoppelen voor onderhoud
Reserveonderdelen	Borstels, pads, reservoirs, elektrische kabel
Algemene informatie	Fabrikant Nilfisk, alleen binnengebruik

Veelgestelde vragen - SDM 43-1500 NILFISK

Hoe gebruik ik de eenborstel SDM 43-1500?

Om deze te gebruiken, begin met de machine te kantelen op de wieltjes, sluit de kabel aan, plaats de borstel of het plateau, en laat de duwstang zakken in werkpositie. Bedien de motorschakelaar om te starten. Het geleiden gebeurt door de duwstang te kantelen: omhoog voor naar rechts, omlaag voor naar links.

Welke accessoires zijn beschikbaar voor deze machine?

De accessoires omvatten een schrobborstel, een padplateau, een vloeistofreservoir voor basisreiniging, en een sproeireservoir voor plaatselijke reiniging.

Hoe voer ik een basisreiniging uit?

Bevestig het vloeistofreservoir aan het bevestigingsapparaat, vul het, plaats dan de borstel of het plateau met een pad. Stel de vloeistoftoevoer in met de hendel van het reservoir. Na het reinigen, zuig het vuile water op met een waterstofzuiger.

Hoe voer ik een vloershampoo uit?

Gebruik het vloeistofreservoir met een Perlon shampoo borstel of een Sapur pad. Doseer weinig vloeistof om de haren met schuim te verzadigen. Beweeg de machine van links naar rechts met een overlapping van een kwart van de werkbreedte, zuig dan het schuim onmiddellijk op.

Hoe gebruik ik het sproeireservoir?

Monteer het bevestigingsapparaat op de duwstang, hang het spuitbusje vast en kantel het op zijn plaats. Vul het busje met het gewenste product. Bedien de handhendel om op de vloer te sproeien, begin dan onmiddellijk met reinigen.

Wat zijn de belangrijke veiligheidsvoorschriften?

De machine mag alleen worden gebruikt op vlakke oppervlakken met een maximale helling van 2%. Niet over elektrische kabels rijden. Loskoppelen voor onderhoud. Gebruik alleen niet-brandbare reinigingsmiddelen. Niet op openbare wegen gebruiken.

Hoe onderhoud ik de machine?

Controleer regelmatig de staat van de voedingskabel en vervang deze indien beschadigd. Reinig de borstels en pads na gebruik. Berg de machine droog en op kamertemperatuur (boven 0°C) op.

Wat te doen bij een probleem met de voedingskabel?

Gebruik de machine niet als de kabel beschadigd is. Vervang deze door een identieke kabel van de fabrikant. Reparaties moeten worden uitgevoerd door een erkende after-salesdienst.

Waar vind ik reserveonderdelen?

Neem contact op met uw groothandelaar of een erkende servicewerkplaats van Nilfisk. Gangbare onderdelen zoals borstels en pads zijn verkrijgbaar bij gespecialiseerde verkopers.

Hoe het product aan het einde van zijn levensduur weggooien?

Gooi het apparaat niet bij het huishoudelijk afval. Recycle het volgens de lokale regelgeving (AEEA-symbool). Neem contact op met uw distributeur of gemeente voor inzamelpunten.

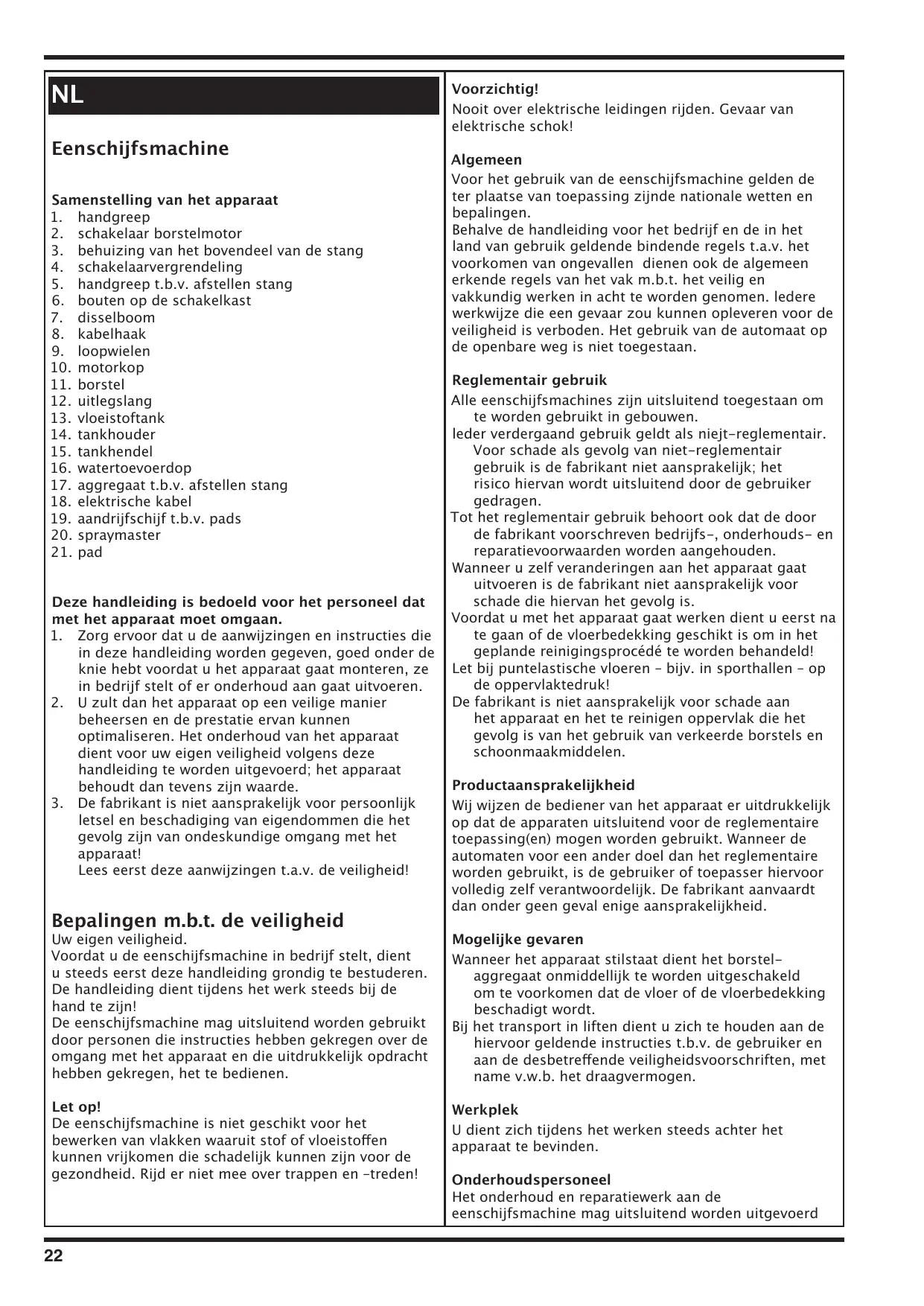

GEBRUIKSAANWIJZING SDM 43-1500 NILFISK

Samenstelling van het apparatus

1. handgreep
2. schakelaar borstelmotor
3. behuizing van het bovendeel van de stang
4. schakelaarvergrendeling
5. handgreep t.b.v. afstellen stang
6. boute np de schakelkast
7. disselboom
8. kabelhaak
9. loopwielen
10. motorkop
11. borstel
12. uitlegslang
13. vloeistoftank
14. tankhouser
15. tankhendel
16. watertoevoerdop
17. aggregaat t.b.v. afstellen stang
18. elektrische kabel
19. aandrijfschijf t.b.v. pads
20. spraymaster
21. pad

Deze handleiding is bedoeld voor het personeel dat met het apparaat要去 omgaan.

1. Zorg ervoor dat u de aanwijzingen en instructies die in deze handleiding worden gegeven, goed onder de knie hebts voordat u het apparaat gaat monteren, ze in bedrijf stelt of er onderhoud aan gaat uitvoeren.
2. U zult dan het apparaat op een veilige manier beheersen en de prestatie ervan+kennen optimaliseren. Het onderhoud van het apparaat dient voor uw eigen veiligheid volgens deze handleiding te worden uitgevoerd; het apparaat behoudt dan tevens+zijn waarde.
3. De fabrikant is nicht aansprakelijk voor persoonlijk letsel en beschadiging van eigendommen die het gevolg zijn van ondeskundige omgang met het apparatus!

Lees eerst deze aanwijzingen t.a.v. de veiligheid!

Bepalingen m.b.t. de veiligheid

Uw eigen veiligheid.

Voordat u de eenschijfsmachine in bedrijf stelt, dient u steeds eerst deze handleiding grondig te bestuderen. De handleiding dientijdens het werk steeds bij de hand teijken!

De eenschijfsmachine mag uitsluitend worden gebrukt door Personen die instructies hebben gekreten over de omgang met het apparaat en die uitdukkelijk opdracht hebben gekreten, het te bedieren.

Let op!

De einschijfsmachine is nicht geschikt voor het bewerken van vlakken waaruit stof of vloeistoffen hunnen vrijkomen die schadelijk hunnen zijn voor de gezondheid. Rijd er Niet mee over trappen en -treden!

Voorzichtig!

Nooit over elektrische leidingen rijden. Gevaar van elektrische schok!

Algemeen

Voor het gebruik van de einschijfsmachine gelden de terplaatse van toepassing zichnde nationale wetten en bepalingen.

Behalve de handleiding voor het bedrijf en de in het land van gebruik geldende bindende regels t.a.v. het voorkomen van ongevallen dienen ook de algemeen erkende regels van het vak m.b.t. het verilig en vakkundig werken in acht te worden genomen. Ledere werkwijze die een gevaar zou+kennen opleveren voor de verilgheid is verboden. Het gebruik van de automaat op de openbare weg is Niet toegestaan.

Alle eenschijfsmachines zijn uitsluitend toegestaan om te worden gebruikt in gebouwen.

leder verdergaand gebruik geldt als niejt-reglementair. Voor schade als gevolg van Niet-reglementair gebruik is de fabrikant Niet aansprakelijk; het risico hiervan worden uitsluitend door de gebruiker gedragen.

Tot het reglementair gebruik behoort ook dat de door de fabrikant voorschreven bedrijfs-, onderhouds- en reparatievoorwaarden worden aangehonden.

Wanneer u zich veranderingen aan het apparaat gaatuitvoeren is de fabrikant Niet aansprakelijk voorschade die hiervan het gevolg is.

Voordat u met het apparaat gaat werkden dient u eerst na te gaan of de vloerbedekking geschikt is om in het geplande reinigingsprocedé te worden behandeld!

Let bij puntelastische vloeren - bijv. in sporthallen - op de oppervlakteduk!

De fabrikant is Niet aansprakelijk voor schade aan het apparaat en het te reinigen oppervlak die het gevolg is van het gebruik van verkeerde borstels en schoonmaakmiddelen.

Productaansprakelijkheid

Wij wijzen de bediener van het apparaat er uitdukkelijk op dat de apparaten uitsluitend voor de reglementaire toepassing(en) mogen worden gebruikt. Wanner de automaten voor een ander doel dan het reglementaire worden gebruikt, is de bruiker of toepasser hiervoord volledig zich verantwoordelijk. De fabrikant aanvaardt dan onder geen geval enige aansprakelijkheid.

Mogelijkke gevaren

Wanneer het apparaat stilstaat dient het borstel-aggregaat onmiddelijk te worden uitgeschakeld om te voorkomen dat de vloer of de vloerbedekking beschadigt worden.

Bij het transport in liften dient u zich te houden aan de hiervoort geldende instructies t.b.v. de gebruiker en aan de desbetreffende veiligheidsvoorschriften, met name v.w.b. het draagvermogen.

Werkplek

U dient zichijdens het werken steeds anschter het apparaat te bevinden.

Onderhoudsponeel

Het onderhoud en reparatiewerk aan de eenschijfsmachine mag uitsluitend worden uitgevoerd

door Personen die qua vakkenis voldoende gekwalificeerd zich en dit ook door wettelijk vereiste papieren können aantonen.

Schoonmaakmiddelen

Bij het gebruik van schoonmaak- en verzorgingsmiddelen dient op de aanwijzingen te worden gelet die de fabrikant t.a.v. gezaren heeft gegeben; draag indien nodig veiligheidsbril en -kleding.
Gebruik alleen schoonmaakmiddelen die weinig schuimveroorzaken Niet brandbaar zich en die geen stoffen bevatten die nicht algemeen een gevaar opleveren voor de gezondheid.
Wij vestigen uitdrukkelijk de aandacht op de bevaren die ont staan bij het gebruik van Licht ontvlambare, giftige, bijtende of irriterende stoffen of van stoffen die anderszins een gevaar ople veren voor de gezondheid.

Eerste ingebruikname

Het apparaat worden in de regel door een door ons hiertoe gemachtigde vakhandelaar geleverd; deze verzorgt ook de instructie t.a.v. de veiligheids voorschriften, de omgang met het apparaat en het onderhoud ervan en voert tevens de eerste ingebruikname UIT.

Is dit nicht het geval, dan is de exploitant van het apparaat verantwoordelijk voor de instructie van de bediener.

Ingebruikname en bedrijf

Denk er steeds aan dat de netspanning (voltage) in het schoon te makeen gebouw overeen dient te komen met de op het machineplaatje van het apparatus opgegeven waarde.

Handleiding voor de montage

De motorkop en de disselboom worden apart verpakt geleverd.
Draai eerst de inbusschroeven in het aggregaat (17) t.b.v. het afstellen van de stang los.
Schuif verwolgens de disselboom (7)lichtjes tot aan de aanslag in het aggregaat (17) t.b.v. het afstellen van de stang.
Richt de disselboom-handgreep (1) dusdanig parallel aan de loopwielen (9) dat de open zichde van de behuizing (3) van het bovendeel van de stang maarachten wijst.
Hierna worden de inbusschroeven weever vastgedraaid.
De elektrische kabel (18) worden via de disselboomhandgreep (1) en de kabelhaak (8) opgerold.

Wat te doen voordat u het apparaat gaat gebruiken?

Pak de disselboom-handgreep (1) met beiden handen vast en LAST het apparaat kantelen totdat het op de beiden WIelen staat (A).
Rol het apparaat verwolgens maar deplaats waar het zal worden gezbruikt en sluit het verwolgens via de elektrische kabel op het stroomnet aan.
De accessoire (11), de borstel of de aandrijfschijf met pad dient op de vloer te worden gelegd.
Kantel verwolgens het apparaat waar op de wielen en rij er net zo ver mee over de borstel (resp. de aandrijfschijf) heen dat de meeneem-ster en de flens van de borstel precies boven elkaar staan. Plaats het apparaat verwolgens waar op de borstel (B).

Trek verwolgens aan de handgreep t.b.v. het afstellen van de stang (5) en breng de disselboom (7) waar in de arbeidspositie terug. Hierbij moet u beiden Armen losjes maar afterwardsuitsteken (C).

Plaats het apparaat precies horizontally op het arbeidselement (de borstel of de aandrijfschijf), druk op de schakelaarvergrendeling (4) en raak de schakelaar (2) van de borstelmotor heel even aan.

De accessoire kommt vanzelf op+zijnplaats te zitten en wordt waar geblokkeerd.

Zo worden het apparaat gebruikt:

Druk op de schakelaar (2) van de borstelmotor (rechts of links). De motor start.
Wanner u de disselboom (7) iets omhoog brengt, worden het apparaat waar rechts bewogen (D).
Wanneer u de disselboom (7) iets omlaag drukt, worden het apparaat waar links bewogen (D).
Wanneer u de disselboom in de middenpositie houdt,
zal het apparaat op de plaats werken.

Na het gebruik de volgende handelingen UITvoeren:

Trek aan de handgreep t.b.v. het afstellen van de stang (5) en breng de disselboom (7) in de verticale stand.
Kantel verwolgens het apparaat op de loopwielen (9) en raak heel even de schakelaar (2) van de borstelmotor aan. De accessoire (11) komt nu los te zitten en kann worden verwijderd.
Trek de stekker uit het stopcontact en rol de elektrische kabel (18) via de disselboom-handgreep (1) en de kabelhaak (8) op.

Basis-reiniging: extra makkelijk

De eenschijfsmachine worden t.b.v. de basis-reiniging uitgerust met de volgende accessoires:

-vloeistoftank (13)
- borstel (11) of aandrijfschijf met zwarte pad (19)

Bevestig de tank aan de tankhouser (14).

Schuif de uitlegslang (12) op de watertoevoerdop (16).
Vul de tank (13). Breng verwolgens de borstel of de aandrijfschijf met de pad aan.
Regel de toevoer van de vloeistof m.b.v. de tankhendel (15) door deze omhoog te trekken.
Het vuile water wordst strook voor strook met een van de vochtzuigers opgezogen.

Shamooing - grondig en zuinig

Het apparaat wordt t.b.v. het shampooen voorzien van de volgende accessoires:
Vloeistoftank, shampoo-borstel Person 0,3 of Sapur Paf t.b.v. textiele vloerbedekkingen.
De handelingen vinden zo plaats als bij de basisreiniging staat aangegeven.
Laat het apparaat met de shampoo-borstel eerst droog draaien.
Doseer een beetje shampoo-vloeistof tot de borstel met schuim is verzadigd.
Rij met het apparaat met roterende borstel van links maar rechts of omgekeerd. Het apparaat dient onmiddelijk aansluitend opdezelfde manier, maar dan ca.een vierde van de werkbreedte overlappend, in de tegenovergestelde richting te worden geleid (E).
Pas daarna leidt u het apparaat in spiraalvormige bewegingen over de voorgeshampoo-de arbeidsvlakken. Hierbij worden beiden werkstroken over de hele bredte meegenomen (F).
Bij het shampooen wordt dringend aangeraden om

het schuim met het vuil onmiddelijk met een vochtzuiger strook voor strook op te zuigen.

Handleiding voor de montage van de Spraymaster

Monteer de houderinstallatie voor het spraybusje op de disselboom (7) met de houder maar boven en van de kant van de bedieneruit gezien links (G).

Hang het spraybusje met het aftappunt in de houderinstallatie en draai dezeaar achteren tot de bol-blokkering inklikt.

Schuif hierna de veerbeugel over het aggregaat (17) t.b.v. het afstellen van de stang.

U kunt het busje waar keuze zowel links als rechts aanbrengen (H).

Breng de waar alle kanten draaibare slang in de richting die u wenst.

Cleanering

Om te cleanern dient u het apparaat met de volgende accessoiresuit terusten:

Spraymaster, aandrijfschijf voor pads, geel-bruine of groene pad t.b.v. Low Speed of Spraymaster, aandrijfschijf voor pads, rode pad t.b.v. High Speed.

Vul het spraybusje met het gewenste product.

Breng de aandrijfschijf met een pad aan.

Start nervolgens het apparaat.

Wanneer u nu een pauar keer de hendel op de Spraymaster doortrekt, za het cleaner-product op de vloer worden gesprayd. Begin nu onmiddelijk met cleanern totdat er glans ontstaat.

Wij raden u aan om het te bewerken oppervlak in stroken te behandelen, en wel een voor een met telkens slechts enkele stroken samen. Het apparaat isuitstekend geschikt voor het cleanern met polymere dispersies. De loop-eigenschappen en de belastbaarheid van de deklaag van de vloer blijven beholden. Stroken en strepen konnen makkelijk worden verwijderd.

Opwrijven

Voor het opwrijven dient u het apparaat met de volgende accessoiresuit terusten:

• Aandrijfschijf t.b.v. pads, witte pad t.b.v. de High Speed.

Breng de aandrijfschijf met één pad aan.

Start het apparaat.

Service

Wanner er een reparatie moet worden uitgevoerd, dient u zich tot uw vak-groothandelaar of tot een van de service-stations te wenden.

U wordt dan deskundig en snel geholpen.

Let op! Dit apparaat is uitsluitend bedoeld om te worden gezruikt op effen vlakken met een maximaal hellingspercentage van 2% .

Let op! Dit apparaat is nicht geschickt om the worden gebruikt op de openbare weg.

Onderhoudsvoorschriften

De volgende instructies dienen steeds te worden opgevolgd:

Bij het uitvoeren van reinigings- en onderhoudswerk aan het apparaat, bij het verrangen van onderdelen of wanner op een andere functie worden overgeschakeld, dient de aandrijving te worden uitgeschakeld en dient de stekker uit het stopcontact te worden getrokken.

De aansluitkabel voor het stroomnet mag Niet worden beschadigd of geknikt door er overheen te rijden e.d.

De aansluitkabel voor het stroomnet dient regelmatig op sporen van een eventuele beschadiging te worden gecontroleerd.

Het apparaat mag nicht worden gebruikt wanner de aansluitkabel Niet absolut in orde is.

Bij het gebruik of het verrangen van de aansluitkabel mag Niet worden afgeweken van de door de fabrikant opgegeven specificaties.

Bij het verwangen van koppelingen van aansluitkabels dient steeds gegarandeerd te blijven dat e.e.a. spatwaterdicht en mechanismisch stevig blijft.

Wanneer het apparaat in een lift worden getransporteerd dient de stang/de disselboom steeds precies vertical te staan om te voorkomen dat deze ergens darüber de wand van de liftschacht blijft haken of hangen.

De beveiliging gegen terugslaan vindt plaats via de geoctrooierde afstelinstallatie t.b.v. de stang/de dasselboom.

Er mogen uitsluitend spray- en schoonmaakmiddelen worden gezbruikt die geschikt zichoor de reglementaire toepassing die voor het apparaat geldt.

Gebruik nooit of te nimmerlicht ontvlambare, brandbare, giftige, bijtende, irritierende stoffen of stoffen die anderszins schadelijk zijn voor de gezondheid!

Reparaties en onderhoudswerk, dus ook het vastzetten van sproeimiddel-leidingen en slangen, mogen uitsluitend worden uitgevoerd door erkende service-stations of door deskundigen op dit gebied die goedbekend zich met alle relevante veiligheidsvoorschriften.

Oplsg

Wonneer het apparaat Niet wordt gebruikt, dient het droog en onder normale omstandigheden (temperatuur Niet beneden 0^ ) te worden opgeslagen.

Technische gegevens
	SD 43-165	SD 43-400	SDM 43-180	SDM 43-450	SDM 43-DUO	SDM 43-900/1500	SDM 53-1500
Eenfasige wisselstroommotor	230/50	230/50	230/50	230/50	230/50	230/50	230/50
Motorkarakteristieken	1000	1100	1200	1500	1200-1500	1800	1800
	5,6	5,7	5,2	6,5	5,2/8,1	7,2	7,2
Toerental	165	400	180	450	190/380	900/1500	1500
Breedte borstel (mm)	430	430	430	430	430	430	530
Werkhoogte (mm)	250	250	330	330	330	130/320	130/320
Gewicht (kg)	30	31	36	40	40	44	46
Beschermingsklasse	I/IPx4	I/IPx0	I/IPx4	I/IPx0	I/IPx4	I/IPx0	I/IPx0
Riemaandrijving	X	X	X	X	X	XX
Handle vibration level m/s2	1,05	1,05	1,05	1,05	1,05	1,05	1,05

NO

Enkeltskivemaskin

• alusketaste veoplaat, valge alusketas.

NL Ondergetekeende verzekert dat de bovengenoemde modellen geproduecerd zich in overeenstemming met de volgende richtlijnen en standardaards.

Netherlands Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

Dit merkteken op het product of het bijbehorende informatiematerialiaal duidt erop dat het Niet met ander huishoudelijk afval verwijderd moet worden aan het einde van+zijn gebruiksduur. Om möglichke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen worden bevorderd. Huishoudelijk gebruikers要去en contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar zeonden om te vernenen waar en hoe ze dit product milieuvriendelijk kannen latent recyclen.

Zakelijkge gebruikers要去en contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product要去en worden gemengd met ander bedrijfsafval voor verwijdering.
