MANUALE UTENTE SDM 43-1500 NILFISK

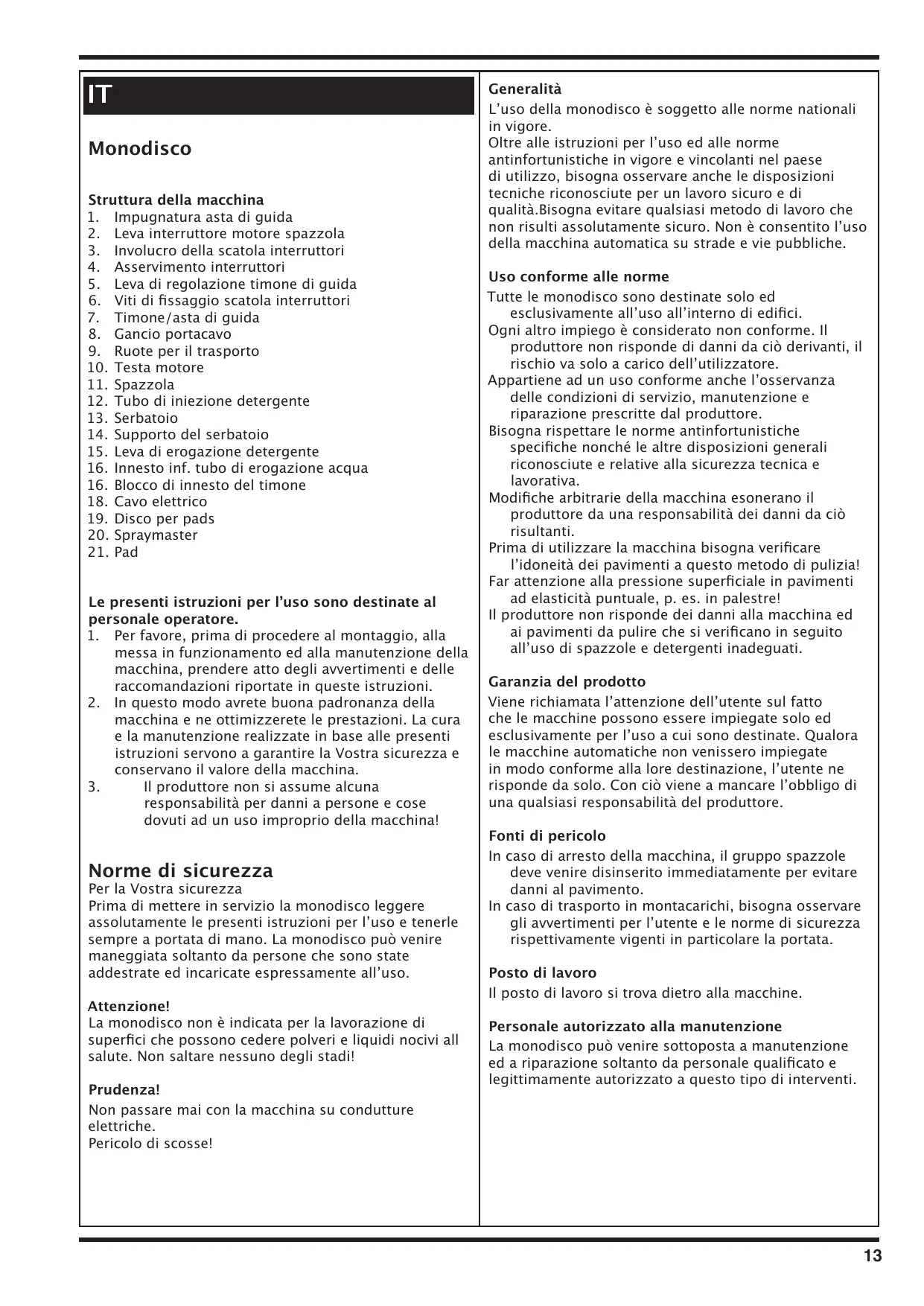

Monodisco Struttura della macchina

1. Impugnatura asta di guida

2. Leva interruttore motore spazzola

3. Involucro della scatola interruttori

4. Asservimento interruttori

5. Leva di regolazione timone di guida

6. Viti di fissaggio scatola interruttori

7. Timone/asta di guida

9. Ruote per il trasporto

12. Tubo di iniezione detergente

14. Supporto del serbatoio

15. Leva di erogazione detergente

16. Innesto inf. tubo di erogazione acqua

16. Blocco di innesto del timone

Le presenti istruzioni per lʼuso sono destinate al personale operatore.

1. Per favore, prima di procedere al montaggio, alla

messa in funzionamento ed alla manutenzione della macchina, prendere atto degli avvertimenti e delle raccomandazioni riportate in queste istruzioni.

2. In questo modo avrete buona padronanza della

macchina e ne ottimizzerete le prestazioni. La cura e la manutenzione realizzate in base alle presenti istruzioni servono a garantire la Vostra sicurezza e conservano il valore della macchina. Il produttore non si assume alcuna responsabilità per danni a persone e cose dovuti ad un uso improprio della macchina! Norme di sicurezza Per la Vostra sicurezza Prima di mettere in servizio la monodisco leggere assolutamente le presenti istruzioni per lʼuso e tenerle sempre a portata di mano. La monodisco può venire maneggiata soltanto da persone che sono state addestrate ed incaricate espressamente allʼuso. Attenzione! La monodisco non è indicata per la lavorazione di superfici che possono cedere polveri e liquidi nocivi all salute. Non saltare nessuno degli stadi! Prudenza! Non passare mai con la macchina su condutture elettriche. Pericolo di scosse! Generalità Lʼuso della monodisco è soggetto alle norme nationali in vigore. Oltre alle istruzioni per lʼuso ed alle norme antinfortunistiche in vigore e vincolanti nel paese di utilizzo, bisogna osservare anche le disposizioni tecniche riconosciute per un lavoro sicuro e di qualità.Bisogna evitare qualsiasi metodo di lavoro che non risulti assolutamente sicuro. Non è consentito lʼuso della macchina automatica su strade e vie pubbliche. Uso conforme alle norme Tutte le monodisco sono destinate solo ed esclusivamente allʼuso allʼinterno di edifici. Ogni altro impiego è considerato non conforme. Il produttore non risponde di danni da ciò derivanti, il rischio va solo a carico dellʼutilizzatore. Appartiene ad un uso conforme anche lʼosservanza delle condizioni di servizio, manutenzione e riparazione prescritte dal produttore. Bisogna rispettare le norme antinfortunistiche specifiche nonché le altre disposizioni generali riconosciute e relative alla sicurezza tecnica e lavorativa. Modifiche arbitrarie della macchina esonerano il produttore da una responsabilità dei danni da ciò risultanti. Prima di utilizzare la macchina bisogna verificare lʼidoneità dei pavimenti a questo metodo di pulizia! Far attenzione alla pressione superficiale in pavimenti ad elasticità puntuale, p. es. in palestre! Il produttore non risponde dei danni alla macchina ed ai pavimenti da pulire che si verificano in seguito allʼuso di spazzole e detergenti inadeguati. Garanzia del prodotto Viene richiamata lʼattenzione dellʼutente sul fatto che le macchine possono essere impiegate solo ed esclusivamente per lʼuso a cui sono destinate. Qualora le macchine automatiche non venissero impiegate in modo conforme alla lore destinazione, lʼutente ne risponde da solo. Con ciò viene a mancare lʼobbligo di una qualsiasi responsabilità del produttore. Fonti di pericolo In caso di arresto della macchina, il gruppo spazzole deve venire disinserito immediatamente per evitare danni al pavimento. In caso di trasporto in montacarichi, bisogna osservare gli avvertimenti per lʼutente e le norme di sicurezza rispettivamente vigenti in particolare la portata. Posto di lavoro Il posto di lavoro si trova dietro alla macchine. Personale autorizzato alla manutenzione La monodisco può venire sottoposta a manutenzione ed a riparazione soltanto da personale qualificato e legittimamente autorizzato a questo tipo di interventi.

Detergenti In caso dʼuso di detergenti e prodotti per la manutenzione, bisogna far attenzione agli avvertimenti di pericolo del produttore; usare eventualmente occhiali e indumenti protettivi. Utilizzare solamente detergenti poveri di schiuma e non combustibili che non contengano sostanze genericamente nocive alla salte. Si richiama espressamente lʼattenzione dei pericoli in caso dʼuso di sostanze facilmente infiammabili, combustibili, tossiche, nocive alla salute, corrosive o irritanti. Prima messa in funzione Di regola la fornitura, lʼistruzione relativa alle norme di sicurezza, il maneggio e la manutenzione nonché la prima messa in funzione viene effettuata dal nostro specialista autorizzato. Se ciò non avviene, lʼutilizzatore sarà responsabile dellʼistruzione degli operatori. Messa in funzionamento / Servizio Per favore considerare che il voltaggio nellʼambiente da pulire deve essere conforme a quello indicato nella targhetta della macchina. Istruzioni di montaggio La testa motore e lʼasta di guida vengono fornite in confezioni separate. Come prima cosa allentare le viti a brugola nel blocco di innesto del timone (1) Poi infilare il timone (7) leggermente fino allʼarresto nel blocco di innesto del timone (17). Allineare il timone (1) parallelamente alle ruote (9) così che il lato aperto dellʼinvolucro della scatola interruttori (3) sia rivolto allʼindietro. Poi serrare nuovamente le viti a brugola. Il cavo elettrico (18) viene avvolto sullʼimpugnatura asta di guida (1) ed il gancio portacavo (8). Cosa si deve fare prima dellʻuso Afferrare lʼimpugnatura asta di guida (1) con entrambe le mani ed inclinare la macchina fino a che starà su entrambe le due ruote (A). Transportare poi la macchina facendola scorrere sulle ruote nel luogo in cui deve venire impiegata e collegare il cavo alla rete. Adagiare sul pavimento gli accessori (11), spazzola o il disco per pads. Ora abbassare nuovamente la macchina sulle ruote e muoverla sulla spazzola (o disco per pad) fino a quando la stella di trascinamento e la flangia della spazzola si troveranno lʼuna sullʼaltra. Collocare la macchina sulla spazzola (B). Successivamente tirare la leva di regolazione timone di guida (5) ed abbassare il timone (7) in posizione di lavoro. Durante tale operazione entrambe le braccia saranno leggermente tese verso il basso (C). Allineare la macchina in senso orizzontale allʼelemento di lavoro (spazzola o disco per pad), premere lʼasservimento interruttori (4) e premere brevemente la leva interruttore motore spazzola (2). Il pezzo accessorio si innesta automaticamente in posizione.

Cosi si usa la macchina in fuzione: Azionare la leva interruttore motore spazzola (2) (a destra o a sinistra). Il motore si accende. Sollevando leggermente il timone (7), la macchina si muove verso destra (D). Se si preme il timone verso il basso ma macchina si muove verso sinistra (D). Se si tiene il timone in posizione centrale, la macchina lavora su quel punto. Dopo lʼuso fare per favore quanto segue: Tirare il blocco di innesto del timone (5) e mettere il timone in posizione verticale (7). Poi abbassare la macchina sulle ruote per il trasporto (9) ed azionare brevemente la leva interruttore motore spazzola (2). Lʻaccessorio (11) si disinnesta. Per favore staccare la spina dalla presa di corrente ed avvolgere il cavo elettrico (18) sullʼimpugnatura asta di guida e sul gancio portacavo (8). Facile pulizia di base: Per la pulizia di base la monodisco viene dotata dei seguenti accessori: serbatoio (1) spazzola (11) o disco con pad nero (19). Fissare il serbatoio al dispositivo di supporto (14). Infilare il tubo di iniezione detergente (12) nellʼinnesto inf. del tubo di erogazione acqua (16). Riempire il serbatoio (13). Poi collocare la spazzola o il disco con il pad. Regolare lʼalimentazione di liquido con la leva di erogazione detergente (1) tirandola verso lʼalto. Lo sporco accumulato viene aspirato, pezzo, tratto dopo tratto, da un aspiratore ad acqua. Shamponatura – profonda e razionale Per la shamponatura la macchina viene munita die seguenti accessori: - serbatoio; spazzola per shamponatura, disco di Perlon 0,3 o Sapur per moquette. Le operazioni sono analoghe a quelle della pulizia di base. Avvivare la macchina a secco con la spazzola per shamponatura. Aggiungere poco liquido detergente fino a che la spazzola sarà satura di schiuma. Dirigere la macchina con spazzola rotante da sinistra a destra o viceversa. Subito dopo la macchina verrà guidata nello stesso modo in senso contrario, ma sovrapponendo di un quarto la larghezza di lavoro (E.). Soltanto dopo la macchina verrà guidata con movimento a spirale sulle superfici di lavoro shamponate in precedenza. In questa fase entrambe le strisce di lavoro vengono trattate in tutta la loro larghezza (F). Durante la shamponatura è molto raccomandabile aspirare immediatemente, pezzo per pezzo, la schiuma sporca con un aspiratore ad acqua. Istruzioni di montaggio per lo Spraymaster Montare il dispositivo di sostegno del bidoncino a vaporizzatore nel timone (7) con il supporto verso lʼalto e a sinistra visto dal lato dellʼoperatore (G). Appendere il bidoncino a vaporizzatore con il pernetto nel dispositivo di sostegno e girarlo allʼindietro fino a che lʼarresto a sfera si innesta in posizione. Successivamente spingere la staffa sul blocco di innesto del timone (7). Si può montare la scatola a scelta a sinistra o a destra (H). Posizionare nella direzione desiderata il flessibile articolato e orientabile in ogni senso. Pulizia con detergente Per la pulizia con detergente dotare la macchina dei seguenti accessori: - Spraymaster, disco per pads, pad giallo-bruno o verde per la Low Speed oppure Spraymaster, disco pe pads, pad rosso per High Speed. Riempire di prodotto desiderato il bidocino a vaporizzatore. Inserire il disco con un pad. Far avviare la macchina. Tirando un paio di volte la leva a mano dello Spraymaster, viene spruzzato il prodotto detergente sul pavimento. Cominciare subito la pulizia fino a che il pavimento diventerà lucido. Raccomandiamo di trattare la superficie da pulire pezzo per pezzo, a sezioni di piccole dimensioni. La macchina è ottimamente adatta per la pulizia con disperioni polimeriche. Si mantengono lʼaccessibilità e la strapazzabilità del rivestimento. Strisce e rigatura si possono eliminare con facilità. Lucidatura Per la lucidatura dotare la macchina dei seguenti accessori: - disco per pads, pad bianco per High Speed. Inserire il disco con un pad. Poi far avviare la macchina. Service di assistenza tecnica Se è necessaria una riparazione, rivolgeteVi per favore al Vostro grossista spezializzato o ad una delle officine di assistenza tecnica. Verrete serviti a regola dʼarte e rapidamente. Attenzione! Questa macchina è destinata solamente allʼimpiego su superfici piane con una pendenza massima di fino al 2 %. Attenzione! Questa macchina non è omologata per lʼuso su vie o strade pubbliche. Norme di manutenzione – si devono assolutamente osservare i seguenti avvertimenti: Quando si pulisce e si procede alla manutenzione della macchina, alla sostituzione di pezzi o alla commutazione ad unʼaltra funzione, bisogna disinserire lʼavviamento e staccare la spina. Non si può ledere o danneggiare la filo di collegamento alla rete passandovi sopra con la macchina, schiacciandola, strappandola ecc. Bisogna verificare regolarmente se il filo di collegamento alla rete presenta segni di danneggiamento. La macchina non deve venire usata se le condizioni del filo di collegamento alla rete non sono perfette. Allʼimpiego o alla sostituzione di fili di collegamento alla rete o allʼapparecchio bisogna attenersi alle esecuzioni indicate dal produttore. Quando si sostituiscono giunti di fili di collegamento alla rete o allʼapparacchio deve restare garantita la protezione contro gli spruzzi dʼacqua e la resistenza meccanica. In caso di trasporto della macchina in montacarichi, il manico/il timone deve venire tenuto in posizione verticale per evitare che rimanga impigliato alle pareti del pozzo di salita. La protezione antiritorno avviene in modo automatico tramite il dispositivo brevattato di innesto del manico /timone. Possono venire usati soltanto prodotti di vaporizzazione e detergenti adatti per la finalità dʼuso. Non utilizzare in nessun caso sostanze facilmente infiammabili, combustibili, tossiche, pericolose per la salute, corrosive o irritanti. Le riparazioni, compresa la rilegatura di conduttori di prodotto vaporizzato e flessibili possono venire effettuate soltanto da centri di assistenza ai clienti autorizzati o da personale specializzato in questo campo che abbia pratica e conoscenza di tutte le norme di sicurezza rilevanti. Magazzinaggio Se la macchina non viene utilizzata, deve venire immagazzinata ben asciutta ed a normali condizioni ambientali (non sotto 0°C). Dati tecnici Motore di aspirazione a C.A. Potenza nominale assorbita SD 43-165 SD 43-400 SDM 43-180

Altezza di lavoro (mm)

Sicurezza: classe I/IPx4 Handle vibration level m/s2 1,05 Spazzola (mm) Peso (kg) trazione a cinghia
