WHUD03HE51 - Airconditioner PANASONIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Omkeerbare airconditioner (verwarming en koeling)
Merk	Panasonic
Model	WHUD03HE51
Voeding	230 V ~ 50 Hz
Nominaal verwarmingsvermogen	Ongeveer 3,5 kW
Nominaal koelvermogen	Ongeveer 3,0 kW
Afmetingen binnenunit (B x H x D)	Ongeveer 800 x 280 x 220 mm
Gewicht binnenunit	Ongeveer 12 kg
Afmetingen buitenunit (B x H x D)	Ongeveer 800 x 600 x 300 mm
Gewicht buitenunit	Ongeveer 35 kg
Koelmiddel	R32
Hoofdfuncties	Verwarming, koeling, ontvochtiging, ventilatie, Turbo-modus, Stille modus, weekprogrammering
Bediening	Afstandsbediening met display, kinderslot
Onderhoud en reiniging	Regelmatige reiniging van de luchtfilters (ongeveer elke 2 weken)
Veiligheid	Overstroombeveiliging, automatische uitschakeling bij fout, vergrendeling van de afstandsbediening
Reserveonderdelen en repareerbaarheid	Filters, afstandsbediening, printplaten verkrijgbaar bij de klantenservice
Algemene informatie	Gebruiksaanwijzing van 88 pagina's beschikbaar in meerdere talen

Veelgestelde vragen - WHUD03HE51 PANASONIC

Hoe activeer ik de Turbo-modus voor snelle verwarming?

Selecteer het pictogram Turbo Verwarming in het snelle menu. De krachtige modus start ongeveer 1 minuut na activering. Het wordt uitgeschakeld bij stopzetting van de werking.

Hoe gebruik ik de stille modus?

Selecteer het pictogram Stille modus in het snelle menu. De stille modus start ongeveer 1 minuut na activering.

Hoe forceer ik de noodweerstand voor warm tapwater (SWW)?

Selecteer het pictogram Forceer nood-SWW in het snelle menu. Activering wordt aangegeven door het werkingspictogram. Opmerking: deze functie is uitgeschakeld als Forceer verwarming actief is.

Hoe programmeer ik de week (Weekprog.)?

Selecteer in het snelle menu Weekprog.. U kunt tot 6 programma's per dag kiezen, de tijd, modus (verwarming/koeling) en temperatuur instellen. Gebruik de toetsen ▲ ▼ om te navigeren.

Hoe forceer ik het ontdooien van bevroren leidingen?

Selecteer het pictogram Forceer ontdooien in het snelle menu. Bevestig met de toets ↓. Er verschijnt een bericht 'Verzoek geaccepteerd'.

Hoe reset ik foutcodes?

Selecteer Initialisatie foutcodes in het snelle menu. Zorg ervoor dat alle units zijn uitgeschakeld voordat u bevestigt. Dit herstelt de vorige instellingen.

Hoe vergrendel ik de afstandsbediening?

Selecteer Vergrendel AB in het snelle menu, bevestig met 'Ja'. Om te ontgrendelen, druk op een willekeurige toets en voer een 4-cijferige code in (standaard 0000). Om het wachtwoord te resetten, druk bij uitgeschakeld scherm op , en gedurende 5 seconden en selecteer 'Reset'.

Hoe reinig ik de filters van de binnenunit?

Open het voorpaneel van de binnenunit, verwijder de filters, reinig ze met een stofzuiger of met warm zeepsop, droog ze volledig voordat u ze terugplaatst. Aanbevolen frequentie: elke 2 weken.

Wat te doen als het apparaat een foutcode weergeeft?

Raadpleeg de handleiding voor de betekenis van de code. Gebruik in het snelle menu Initialisatie foutcodes om de fout te wissen nadat u de oorzaak hebt opgelost. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe gebruik ik de modus 'Forceer noodverwarming'?

Selecteer het pictogram Forceer noodverwarming in het snelle menu. De elektrische noodweerstand wordt ongeveer 1 minuut later geactiveerd. Opmerking: deze functie is uitgeschakeld wanneer het systeem normaal werkt.

GEBRUIKSAANWIJZING WHUD03HE51 PANASONIC

Handleiding snelmenu

Lucht-naar-water Hydromodule + Tank

De instructies voor installmentelijk bijgevoegd.

Voor het serialummer enaar van fabricage ziede naamplaat.

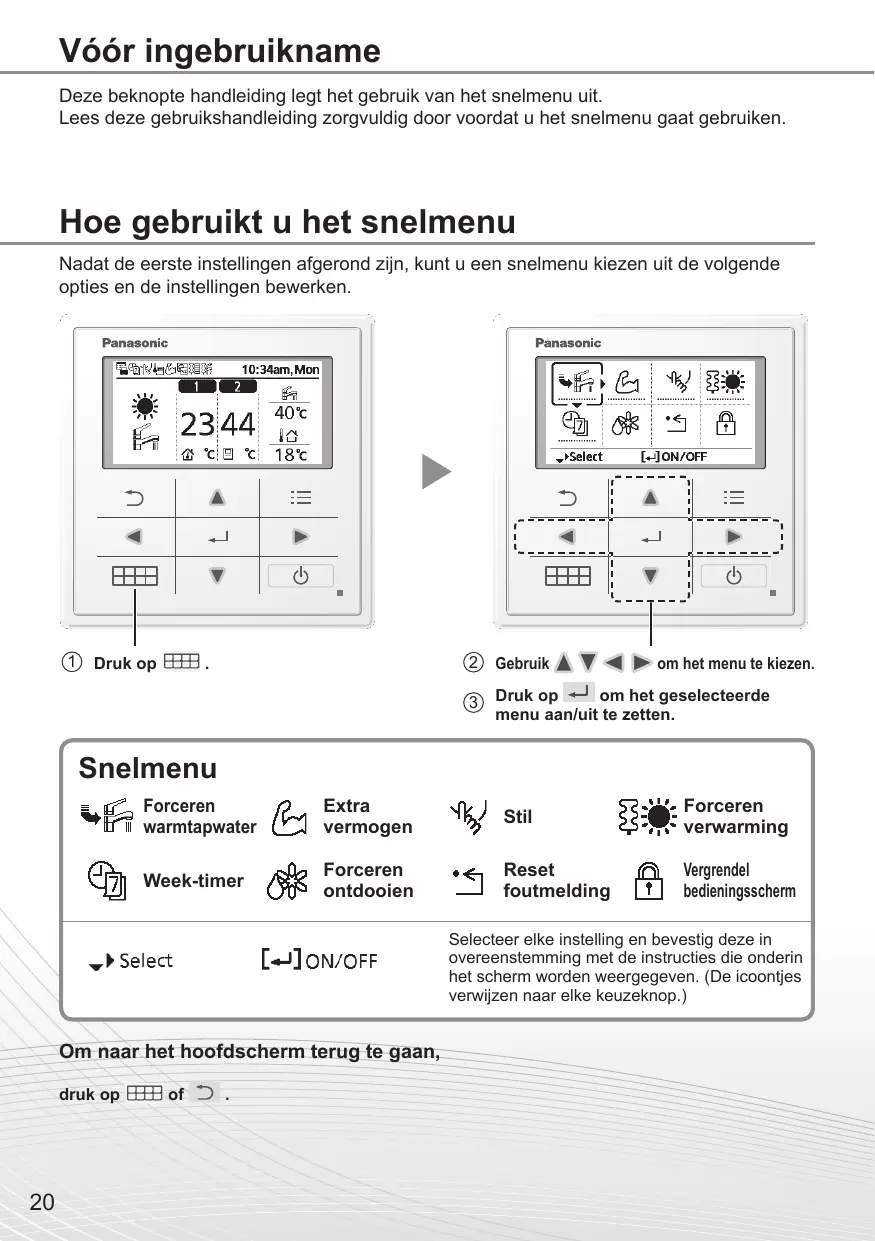

Deze beknopte handleiding legt het gebruik van het snelmenu uiit.

Lees.Deze gebruikhandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

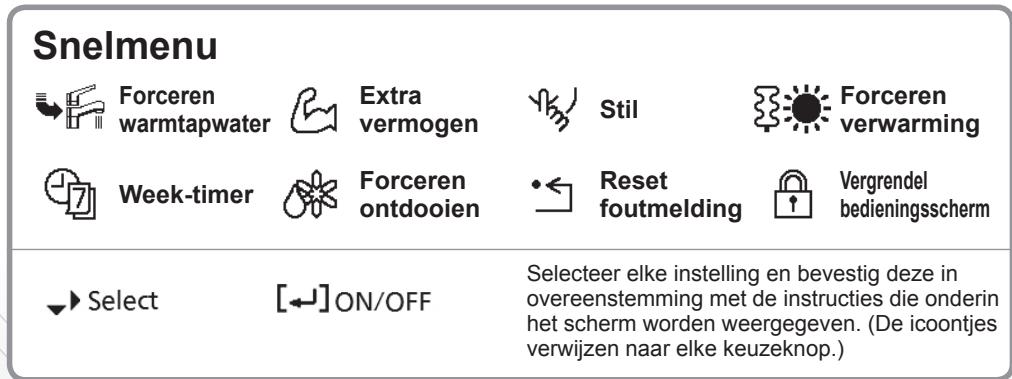

Hoe gezebruikt u het snelmenu

Nadat de eerste instellingen afgerond zich,kest u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

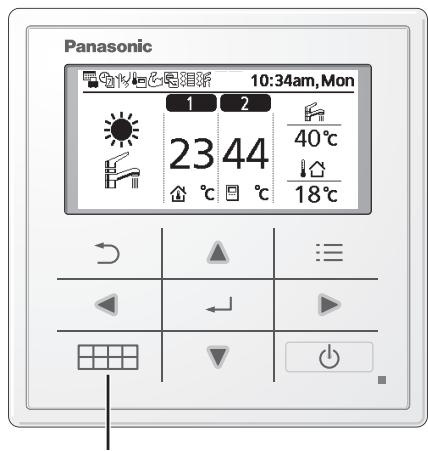

① Druk op

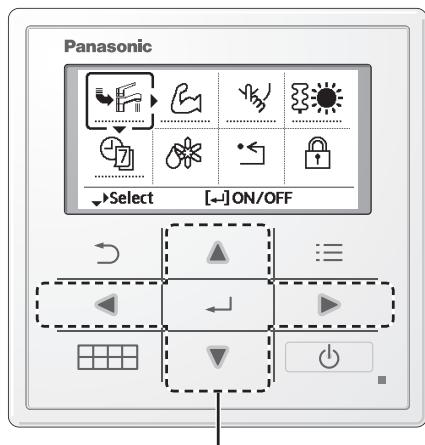

② Gebruik △▼ ▷ om het menu te kiezen.

③ Druk op om het geseleeteerde menu aan/uit tezetten.

Om maar het hoofdschem terug te gaan,

druk op of

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met "........." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op , om uw keuze te bevestigen.

• Forceren warmtapwater isuitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmthapwater is nicht beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmthapwater uitgeschakeld is, zullen werkking en stand teruggaan maar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werkking van het verwarmings-/koelingsssystem krachtiger te make.

Druk op , om uw keuze te bevestigen.

(De krachtige werkung start ongeveer 1 minuut nadat is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkst ongeveer 30 minuten.

• De stand extra vermogen werkst ongeveer 60 minutes.

• De stand extra vermogen werkst ongeveer 90 minutes.

Opmerking:

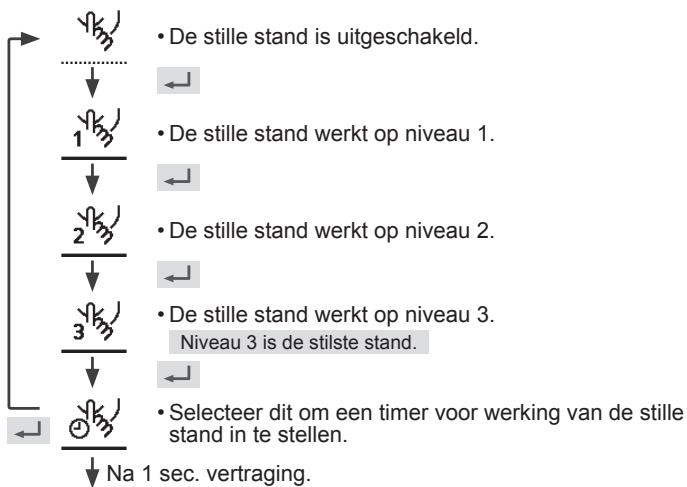

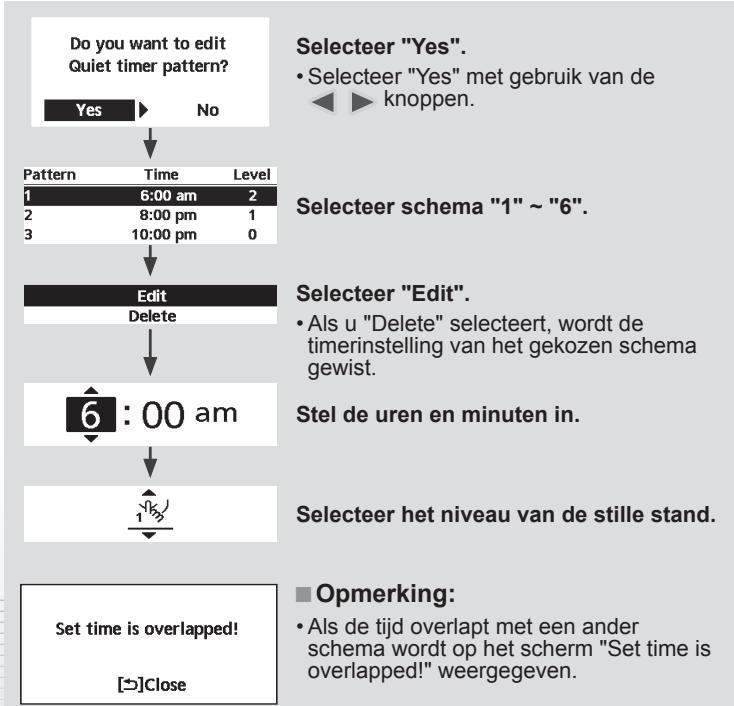

Selecteer dit icoontje voor een stille werking.

Druk op , om uw keuze te bevestigen.

(De stille werkung start ongeveer 1 minuut nadat is ingedrukt.)

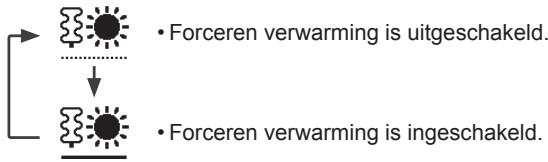

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op , om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is nicht beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijff" worden dan op het scherm weergegeven.

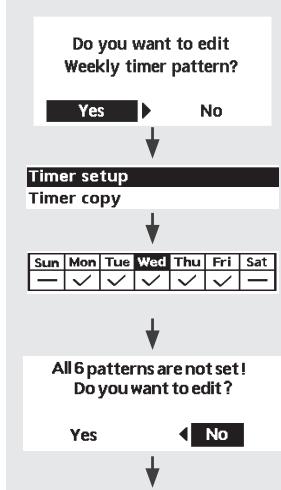

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op , om uw keuze te bevestigen.

Selecteer "Yes".

• Als u "No" selekteert, zar het scherm terugkeren maar het hoofdschem.

• Timer setup: Selecteer instelling timer om de week-timer te bewerken.

• Timer copy: Selecteer om een timerinstelling te kopiernen.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de ▲▼ knappen.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeme de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is nicht beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, dan moet udezelfde procedure voor zone 2 herhalen.

Forceren ontdooien

Selecteer om bevroren leidingen te ontdooien.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Request accepted!

[ ] Close

Resetfoutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Request accepted!

[ ]Close

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarkee het hele systemeruggezet worden daar de vorige instellenen.

Vergrendel bedieningsschemm

Selecteer om de afstandsbediening te vergrendelen.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Ontgrendeling van de afstandsbedietening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, worden het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd , en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Selecteer "Reset".

(Het scherm gaat na 3 seconden uit.)
