Produkttyp	Reversibles Klimagerät (Heizung und Kühlung)
Marke	Panasonic
Modell	WHUD03HE51
Stromversorgung	230 V ~ 50 Hz
Nennheizleistung	Ca. 3,5 kW
Nennkühlleistung	Ca. 3,0 kW
Abmessungen Inneneinheit (B x H x T)	Ca. 800 x 280 x 220 mm
Gewicht Inneneinheit	Ca. 12 kg
Abmessungen Außeneinheit (B x H x T)	Ca. 800 x 600 x 300 mm
Gewicht Außeneinheit	Ca. 35 kg
Kältemittel	R32
Hauptfunktionen	Heizen, Kühlen, Entfeuchten, Lüften, Turbo-Modus, Leiser Modus, Wochenprogramm
Steuerung	Fernbedienung mit Display, Kindersicherung
Wartung und Reinigung	Regelmäßige Reinigung der Luftfilter (etwa alle 2 Wochen)
Sicherheit	Überstromschutz, automatische Abschaltung bei Störung, Fernbedienungssperre
Ersatzteile und Reparierbarkeit	Filter, Fernbedienung, Leiterplatten beim Kundendienst erhältlich
Allgemeine Informationen	88-seitige Bedienungsanleitung in mehreren Sprachen verfügbar

Häufig gestellte Fragen - WHUD03HE51 PANASONIC

Wie aktiviere ich den Turbo-Modus für schnelles Heizen?

Wählen Sie das Symbol Turbo-Heizung im Schnellmenü. Der leistungsstarke Modus startet etwa 1 Minute nach der Aktivierung. Er wird bei Betriebsunterbrechung deaktiviert.

Wie verwende ich den leisen Modus?

Wählen Sie das Symbol Leiser Modus im Schnellmenü. Der leise Modus startet etwa 1 Minute nach der Aktivierung.

Wie erzwinge ich den Notwiderstand für Warmwasser?

Wählen Sie das Symbol Not-Warmwasser erzwingen im Schnellmenü. Die Aktivierung wird durch das Betriebssymbol angezeigt. Hinweis: Diese Funktion ist deaktiviert, wenn Heizung erzwingen aktiv ist.

Wie programmiere ich die Woche (Wochenprogramm)?

Wählen Sie im Schnellmenü Wochenprogramm. Sie können bis zu 6 Programme pro Tag auswählen, Uhrzeit, Modus (Heizen/Kühlen) und Temperatur einstellen. Verwenden Sie die Tasten ▲ ▼ zum Navigieren.

Wie erzwinge ich das Abtauen gefrorener Rohre?

Wählen Sie das Symbol Abtauen erzwingen im Schnellmenü. Bestätigen Sie mit der Taste ↓. Es wird eine Meldung 'Anfrage angenommen' angezeigt.

Wie setze ich Fehlercodes zurück?

Wählen Sie Fehlercodes zurücksetzen im Schnellmenü. Stellen Sie sicher, dass alle Einheiten ausgeschaltet sind, bevor Sie bestätigen. Dadurch werden die vorherigen Einstellungen wiederhergestellt.

Wie sperre ich die Fernbedienung?

Wählen Sie Fernbedienungssperre im Schnellmenü und bestätigen Sie mit 'Ja'. Zum Entsperren drücken Sie eine beliebige Taste und geben Sie einen 4-stelligen Code ein (Standard 0000). Um das Passwort zurückzusetzen, drücken Sie bei ausgeschaltetem Bildschirm , und für 5 Sekunden und wählen Sie 'Reset'.

Wie reinige ich die Filter der Inneneinheit?

Öffnen Sie die Frontblende der Inneneinheit, entnehmen Sie die Filter, reinigen Sie sie mit einem Staubsauger oder mit warmem Seifenwasser, trocknen Sie sie vollständig, bevor Sie sie wieder einsetzen. Empfohlene Häufigkeit: alle 2 Wochen.

Was tun, wenn das Gerät einen Fehlercode anzeigt?

Konsultieren Sie die Anleitung für die Bedeutung des Codes. Verwenden Sie im Schnellmenü Fehlercodes zurücksetzen, um den Fehler nach Behebung der Ursache zu löschen. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie verwende ich den Modus 'Heizung erzwingen'?

Wählen Sie das Symbol Heizung erzwingen im Schnellmenü. Der elektrische Notwiderstand aktiviert sich etwa 1 Minute später. Hinweis: Diese Funktion ist deaktiviert, wenn das System normal läuft.

BEDIENUNGSANLEITUNG WHUD03HE51 PANASONIC

Schnellmenu-Anleitung

Luft/Wasser-Hydromodul + Warmwasserspeicher

Installationsanleitung liegt bei.

Auf dem Typenschild findsie Seriennummer und Baujahr.

Hizli Menu Kilavuzu

Hava-Su Hidromodulü + Tank

• Extra vermogen is nicht beschikbaar als de werkking UItgeschakeld is.

Stil

Als nicht alle 6 schema's ingesteld zichn, worden dit scherm weergegeben.

① Selecteer schema "1" ~ "6".
② Stel de uren en Minutes van de timer in.
③ Selecteer AAN/UIT van de timer.
④ Selecteer de gewenste stand.

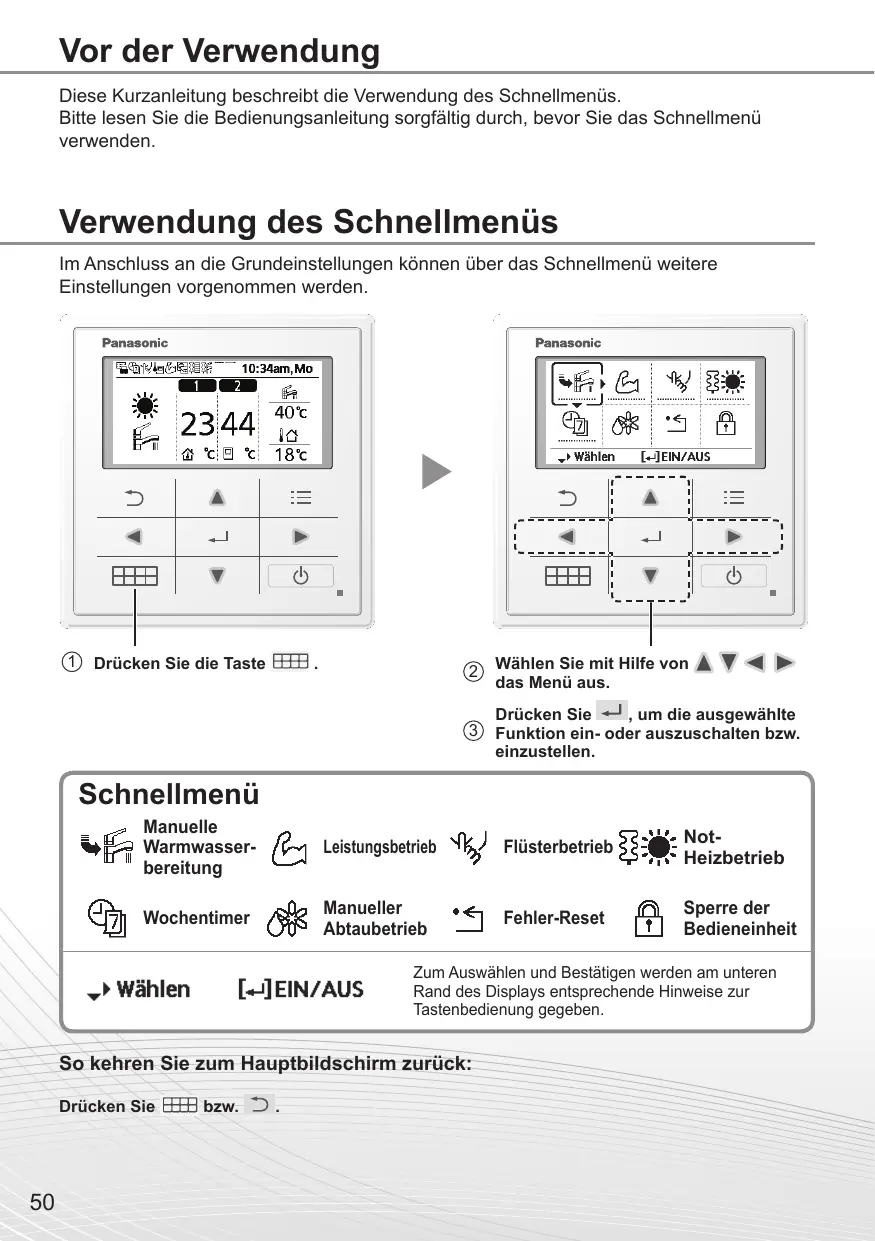

These Kurzanleitung beschreiben die Verwendung des Schnellmenüs.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

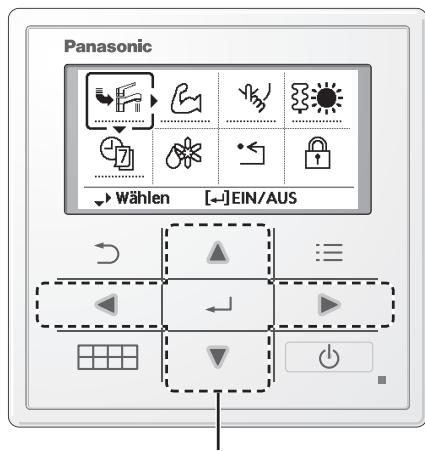

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen konnen über das Schnellmenu weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste

② Wahlen Sie mit Hilfe von △▼ △▶ das Menu aus.

Drucken Sie ,um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenu

Manuelle Warmwasserbereitung

Leistungsbetrieb

Flüsterbetrieb

Not-Heizbetrieb

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

Wahlen

[-]EIN/AUS

Zum Auswahlen und Bestätigkeiten werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück:

Drucken Sie bzw.

Hinweise zum Betriebssymbol

Beispiel:

-Betriebssymbol . = AUS

-Betriebssymbol " = EIN

Manuelle Warmwasser-bereitung

Wahlen Sie theses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie , um die Auswahl zu bestätigten.

"Manuelle Warmwasserbereitung" ist ausgeschaltet.
"Manuelle Warmwasserbereitung" ist eingeschaltet.

■ Hinweise:

"Manuelle Warmwasserbereitung" ist deaktiviert, wenn "Manueller Heizbetrieb" eingeschaltet ist.
- Wenn „Manuelle Warmwasserbereitung“ ausgeschelt wird, keht das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

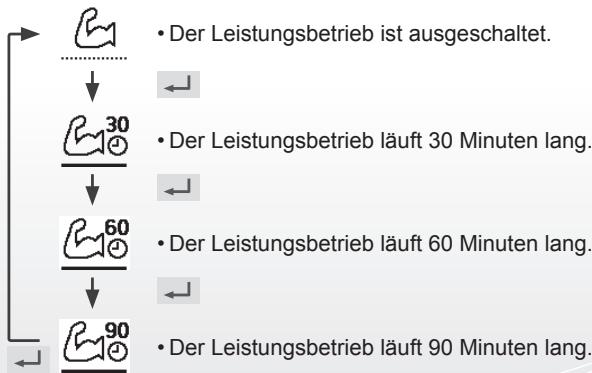

Leistungsbetrieb

Wahlen Sie these Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie , um die Auswahl zu bestätigten.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem gedrückt wird.)

■ Hinweis:

• Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltt wird.

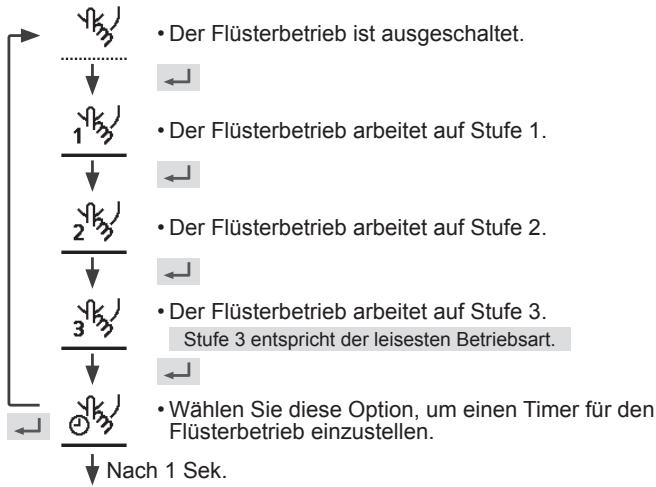

Flüsterbetrieb

Wahlen Sie these Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie , um die Auswahl zu bestätigten.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem gedrückt wird.)

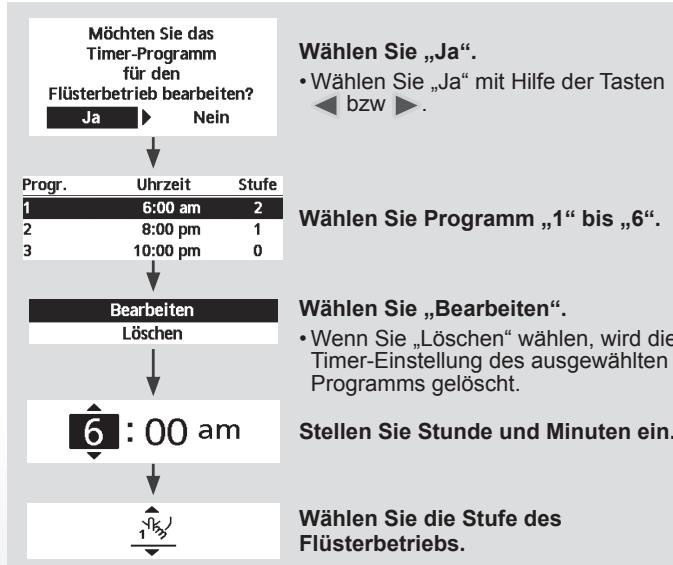

Hinweis:

• Wenn sich die Zeit mit einem anderen Programm überschneiden, wird „Es liegen doppelte Schaltzeiten vor!" auf dem Bildschirm eingeblendet.

Not-Heizbetrieb

Wahlen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie , um die Auswahl zu bestätigten.

(Der Not-Heizbetrieb beginnnt ca. 1 Minute, nachdem gedrückt wird.)

• Der Not-Heizbetrieb ist ausgeschaltet.

• Der Not-Heizbetrieb ist eingeschaltet.

■ Hinweis:

• Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!" angezeigt.

Deaktiviert, weil das Geräteingeschaltet ist!

[SchlieB.

Wochentimer

Wahlen Sie these Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drucken Sie , um die Auswahl zu bestätigten.

Esistkeinesder 6Programmeeingestellt! MochtenSie siebearbeiten?

Ja

Nein

Wahlen Sie,Ja.

• Wenn Sie „Nein“ wahren, wird wieder der Hauptbildschirm angezeigt.

• Einrichten des Timers: Wahlen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.

• Kopieren des Timers: Wahlen Sie diese Option, um eine Timer-Einstellung zu kopieren.

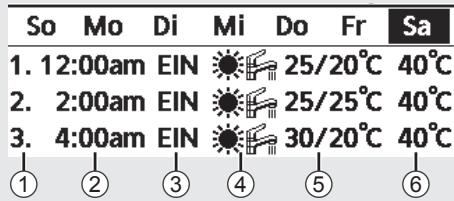

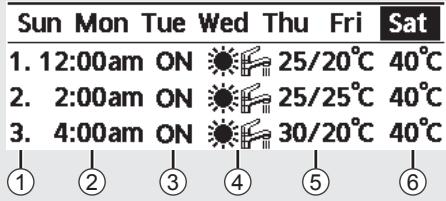

[Beispiel für die Einrichtung des Timers]

Wahlen Sie die Tage, die Sie bearbeiten möchen, mit Hilfe der Tasten abz.

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wahlen Sie eines der Programme, 1^4 bis, 6^4 .
② Stellen Sie die Stunden und Minuten des Timers ein.
③ Wahlen Sie EIN/AUS für den Timer.
④ Wahlen Sie die gewünschte Betriebsart.

• Verwenden Sie zum Auswahlen die Tasten abzw.

(5) Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über über 2 Heizkreise verfügbar).

Zone1	Zone2
EIN 25°C	EIN 25°C	45°C

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

■ Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wahlen Sie diese Option, um das Außererat abzutauen.

Drücken Sie , um die Auswahl zu bestätigten.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Ausführung zugelassen!

[SchlieB.

Fehler-Reset

Wahlen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie , um die Auswahl zu bestätigten.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Ausführung zugelassen!

[SchlieB.

• Stellen Sie sicher, dass alle Geräte ausgeschlossen sind, bevor Sie diesen Modus auswahlen, mit dem dasGPCe System wieder auf die vorherigen Einstellungen zu Rückgesetzt wird.

Sperre der Bedieneinheit

Wahlen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie , um die Auswahl zu bestätigten.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchten Sie die Bedieneinheit spreren?

Ja

Nein

Wahlen Sie,Ja.

(Der Hauptbildschirm wird gespert.)

• Wenn „Nein“ ausgewähl ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit:

Drucken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsprrt.

Zum Zurücksetzen eines vergessenen Passwords (unter dem Bildschirm „Bedienung AUS")

Drucken Sie , und kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Kennwort zurücksetzen

Reset

1.Kennwort zurück auf 0000

2.Bedieneinheit entsprert

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
