Tipo di prodotto	Condizionatore reversibile (riscaldamento e raffreddamento)
Marca	Panasonic
Modello	WHUD03HE51
Alimentazione elettrica	230 V ~ 50 Hz
Potenza nominale di riscaldamento	Circa 3,5 kW
Potenza nominale di raffreddamento	Circa 3,0 kW
Dimensioni dell'unità interna (L x A x P)	Circa 800 x 280 x 220 mm
Peso dell'unità interna	Circa 12 kg
Dimensioni dell'unità esterna (L x A x P)	Circa 800 x 600 x 300 mm
Peso dell'unità esterna	Circa 35 kg
Refrigerante	R32
Funzioni principali	Riscaldamento, raffreddamento, deumidificazione, ventilazione, modalità Turbo, modalità Silenzioso, programmazione settimanale
Controllo	Telecomando con display, blocco bambini
Manutenzione e pulizia	Pulizia regolare dei filtri dell'aria (circa ogni 2 settimane)
Sicurezza	Protezione contro le sovracorrenti, arresto automatico in caso di guasto, blocco del telecomando
Ricambi e riparabilità	Filtri, telecomando, schede elettroniche disponibili presso il servizio post-vendita
Informazioni generali	Manuale d'uso di 88 pagine disponibile in più lingue

Domande frequenti - WHUD03HE51 PANASONIC

Come attivare la modalità Turbo per un riscaldamento rapido?

Selezionare l'icona Riscaldamento Turbo nel menu rapido. La modalità potente si avvia circa 1 minuto dopo l'attivazione. Viene disattivata in caso di arresto del funzionamento.

Come utilizzare la modalità silenziosa?

Selezionare l'icona Modalità silenziosa nel menu rapido. La modalità silenziosa si avvia circa 1 minuto dopo l'attivazione.

Come forzare la resistenza di emergenza per l'acqua calda sanitaria (ACS)?

Selezionare l'icona Forza ACS di emergenza nel menu rapido. L'attivazione è indicata dall'icona di funzionamento. Nota: questa funzione è disattivata se Forza riscaldamento è attivo.

Come programmare la settimana (Prog. settimanale)?

Nel menu rapido, selezionare Prog. settimanale. È possibile scegliere fino a 6 programmi al giorno, impostare l'ora, la modalità (riscaldamento/raffreddamento) e la temperatura. Utilizzare i tasti ▲ ▼ per navigare.

Come forzare lo sbrinamento dei tubi congelati?

Selezionare l'icona Forza sbrinamento nel menu rapido. Confermare con il tasto ↓. Viene visualizzato un messaggio 'Richiesta accettata'.

Come reimpostare i codici di errore?

Selezionare Inizializzazione codici errore nel menu rapido. Assicurarsi che tutte le unità siano spente prima di confermare. Ciò ripristina le impostazioni precedenti.

Come bloccare il telecomando?

Selezionare Blocco telecomando nel menu rapido, quindi confermare con 'Sì'. Per sbloccare, premere un tasto qualsiasi e inserire un codice a 4 cifre (predefinito 0000). Per reimpostare la password, con schermo spento, premere , e per 5 secondi e selezionare 'Reset'.

Come pulire i filtri dell'unità interna?

Aprire il pannello frontale dell'unità interna, rimuovere i filtri, pulirli con un aspirapolvere o con acqua tiepida e sapone, asciugarli completamente prima di rimetterli in posizione. Frequenza consigliata: ogni 2 settimane.

Cosa fare se l'apparecchio visualizza un codice di errore?

Consultare il manuale per il significato del codice. Nel menu rapido, utilizzare Inizializzazione codici errore per cancellare l'errore dopo aver risolto la causa. Se il problema persiste, contattare il servizio post-vendita.

Come utilizzare la modalità 'Forza riscaldamento di emergenza'?

Selezionare l'icona Forza riscaldamento di emergenza nel menu rapido. La resistenza elettrica di emergenza si attiva circa 1 minuto dopo. Nota: questa funzione è disattivata quando il sistema è in funzione normale.

MANUALE UTENTE WHUD03HE51 PANASONIC

Istruzioni per l'installazione allegate.

Per il numero di serie e l'anno di produzione,fare riferimento alla targhetto di identificazione.

Selezione "Reinicio".

1.Password reseteado a 0000
2.Termostat abierto

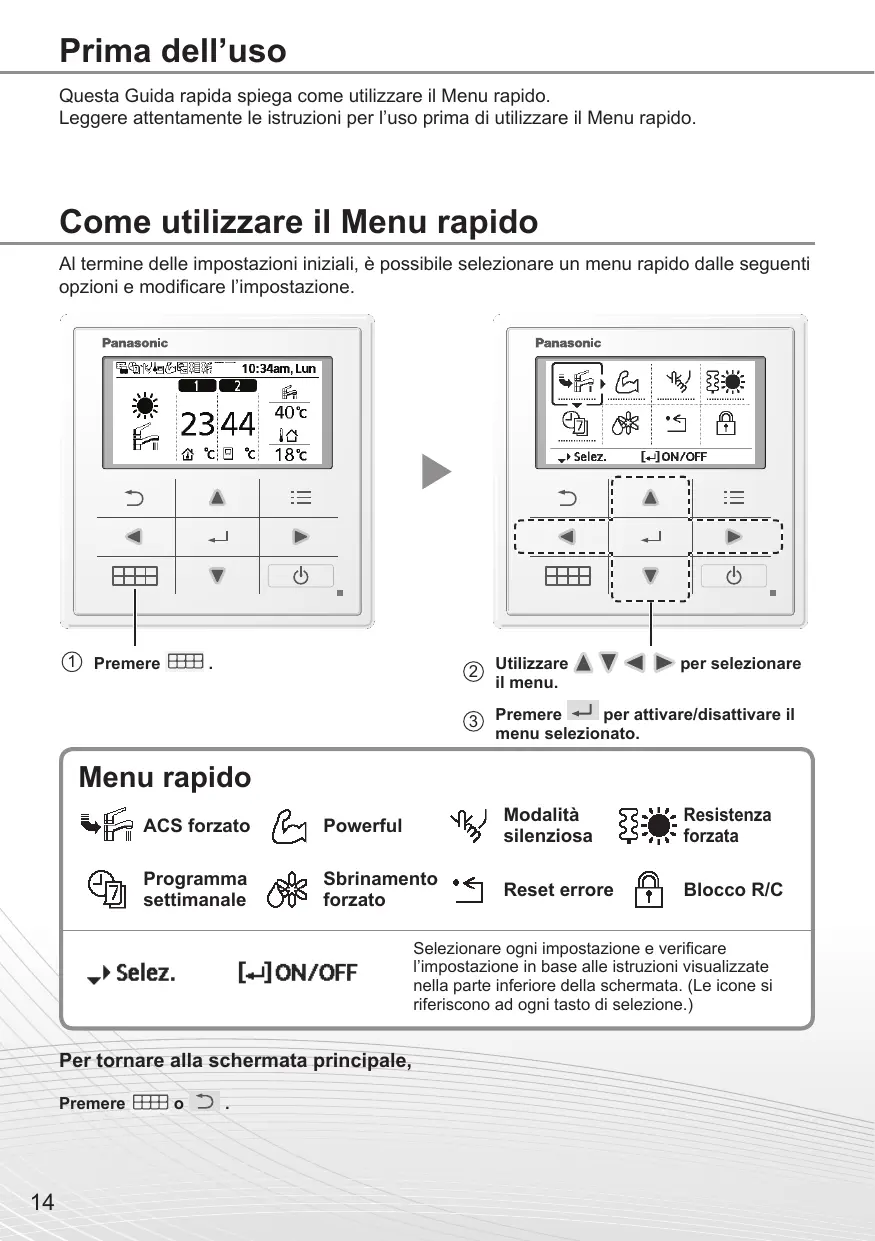

Questa Guida rapida spiega come utilizzato il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzato il Menu rapido.

ComeutilizzareilMenurapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

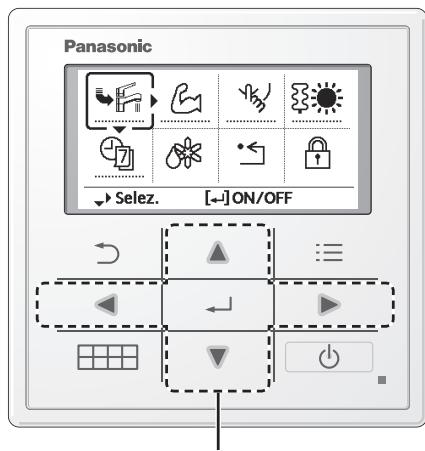

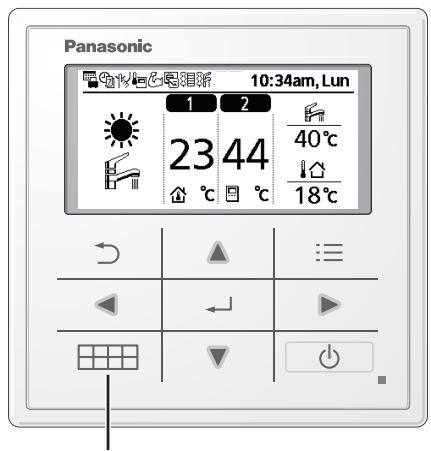

① Premere

Utilizzato per selezionare il menu.
Premere per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore

Blocco R/C

Selez.

[+]ON/OFF

Selezionare agli impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Leicone si riferiscono ad agli tasto di selezione.)

Per tornare alla schermata principale,

Premere l o

Note sull'icona operativa

Esempio:

• Iona operativa indicata con "............" = OFF

• Icona operativa indica con "——" = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere per confirmare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

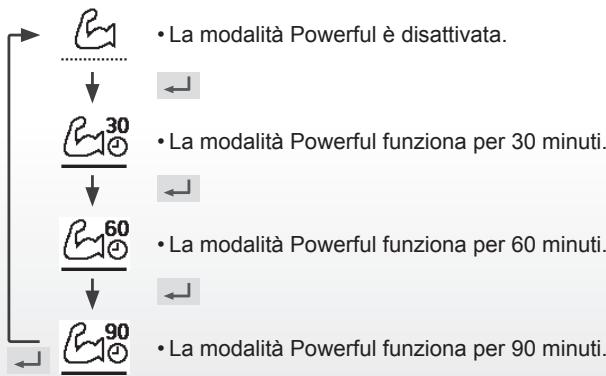

Powerful

Selezionare esta icona per azionare in a massima potenza l'impliano di riscaldamento/raffreddamento.

Premere perconfermarelascelta.

(II funzionamento Powerful si avvia circa 1 minuto après la pressione di ).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

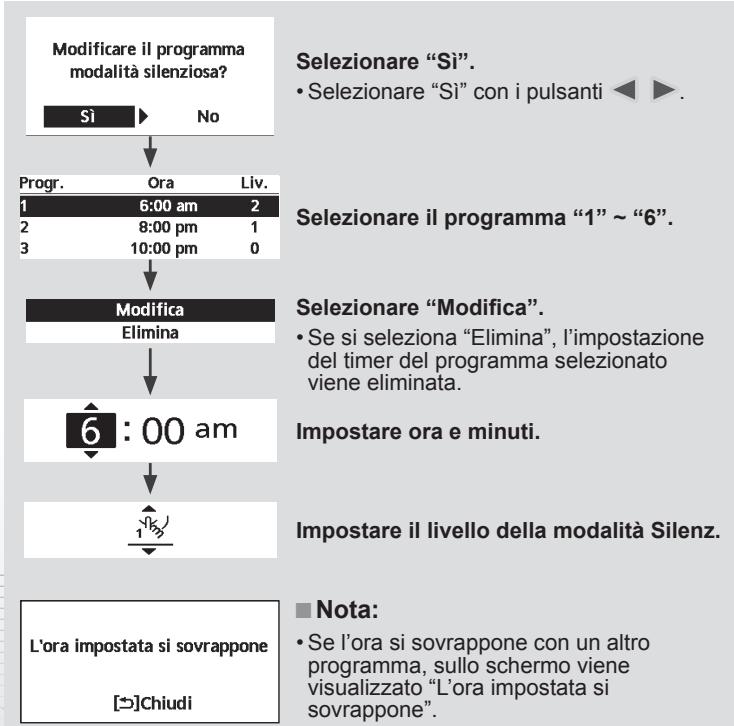

Modalità silenziosa

Selezionare esta icona per un funzionamento silenzioso.

Premere perconfermarelascelta.

(II funzionamento silenzioso si avvia circa 1 minuto après la pressione di ←].)

Resistenza forzata

Selezionare per forzare l'attivazione della resistenza.

Premere perconfermarelascelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è gli attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[3]Chiudi

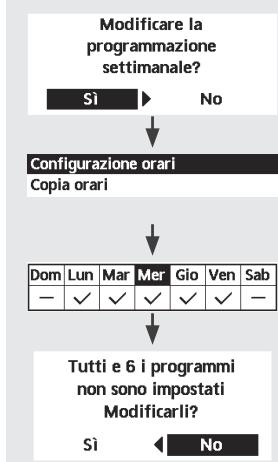

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere perconfermarelascelta.

Selezionare "Si".

• Se si selezione "No", si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

• Copia orari: Selezionare per copiare una configurazione orario.

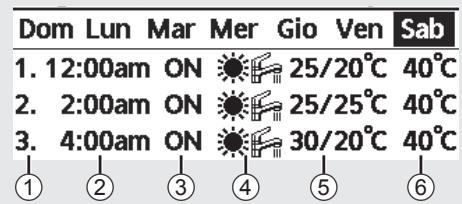

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata esta schermata.

① Selezionare il programma "1" ~ "6".
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
④ Selezionate la modalità operativa.

A/A/ // // //

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se il systemà dispone di impostazione di 2 zone).

Zona1	Zona2
ON	25°C	ON	25°C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff.
  18 Se si è preimpostato Progr. settimanale su 2 zone, si delve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere per confirmare la scelta.

(Quando si accetta la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

Reset errore

Selezionare per ripristinare le precedenti impostazioni quando si verifica un erre.

Premere per confirmare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezione questa modalità che ripristina le impostazioni predefinite dell'interoSYSTEMA.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere per confirmare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Bloccare il controlo remoto?

Si No

Selezionare "Si".

(La schermata principale viene bloccata.)

• Se si selezione "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un taste.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Immettere 4 cifre della password (se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente , e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Selectionare"Reset".

(Lo schermo si spegne dopo 3 secondi.)
