Producttype	Warmtepomp / Omkeerbare airconditioner
Merk	Panasonic
Model	WHADC1216H6E5
Bediening	Bedrade afstandsbediening met LCD-scherm en navigatietoetsen
Verwarmings-/koelzones	Tot 2 onafhankelijke zones
Wekelijkse programmering	Ja, met 6 programma's per dag en kopiëren van instellingen
Stille modus	Ja, 3 instelbare stille niveaus
Turbo verwarming	Ja, om de ingestelde temperatuur sneller te bereiken
Noodforcering warm water	Ja, handmatige activering van het elektrische verwarmingselement van de boiler
Noodforcering verwarming	Ja, handmatige activering van het elektrische verwarmingselement
Ontdooiingsforcering	Ja, om bevroren leidingen te ontdooien
Initialisatie foutcodes	Ja, herstel van vorige instellingen
Vergrendeling afstandsbediening	Ja, met 4-cijferig wachtwoord
Voeding	230 V / 50 Hz (schatting)
Installatie-instructies	Bijgevoegd in de gebruiksaanwijzing
Onderhoud	Regelmatige reiniging van filters aanbevolen
Veiligheid	Vergrendeling afstandsbediening met wachtwoord, ontgrendeling via code of reset

Veelgestelde vragen - WHADC1216H6E5 PANASONIC

Hoe activeer ik de stille modus?

Navigeer naar het snelle menu, selecteer het stille pictogram met de toetsen ▲ ▼ en druk op ← om te bevestigen. De stille modus start ongeveer 1 minuut na bevestiging. U kunt kiezen uit 3 stille niveaus, niveau 3 is het stilste. Om een stille timer te programmeren, selecteert u "Stilte prog." in hetzelfde menu.

Hoe stel ik het weekprogramma in?

In het snelle menu selecteert u "Weekprog". Kies "Ja" om te wijzigen. U kunt tot 6 slots per dag programmeren met tijd, aan/uit, modus (warm/koud), temperatuur zone 1 en zone 2, en boilertemperatuur. Gebruik de toetsen ▲ ▼ om te navigeren en ← om te bevestigen. Om een instelling van de ene dag naar de andere te kopiëren, gebruikt u de optie "Klok kopiëren".

Hoe ontgrendel ik de afstandsbediening?

Als de afstandsbediening vergrendeld is, druk op een willekeurige toets om het ontgrendelingsscherm weer te geven. Voer een 4-cijferige code in (standaard 0000). Als u het wachtwoord bent vergeten, zet het systeem uit, houd dan de toetsen ↩, ← en ▶ 5 seconden ingedrukt om het wachtwoord te resetten naar 0000.

Hoe forceer ik de nood warmwater?

In het snelle menu selecteert u het pictogram "Forceer warm water" en druk op ← om het elektrische verwarmingselement van de boiler in of uit te schakelen. Let op: deze functie is uitgeschakeld als "Forceer verwarming" actief is.

Hoe gebruik ik de Turbo verwarmingsmodus?

In het snelle menu selecteert u het pictogram "Turbo verwarming" en druk op ←. De turbo-modus start ongeveer 1 minuut later om de ingestelde temperatuur sneller te bereiken. Deze schakelt automatisch uit bij een stop van de werking.

Hoe forceer ik de ontdooiing?

In het snelle menu selecteert u het pictogram "Forceer ontdooiing" en druk op ←. Het scherm toont "Verzoek geaccepteerd" wanneer de modus geactiveerd is. Dit dient om bevroren leidingen te ontdooien.

Hoe reset ik de foutcodes?

In het snelle menu selecteert u "Initialisatie foutcodes" en druk op ←. Zorg ervoor dat alle units zijn uitgeschakeld voordat u bevestigt. Het scherm toont "Verzoek geaccepteerd" en het systeem herstelt de vorige instellingen.

Kan ik verwarming en warm water tegelijk gebruiken?

Ja, het systeem kan gelijktijdig de zoneverwarming en de productie van sanitair warm water beheren. Echter, noodforcering van warm water en noodforcering van verwarming kunnen niet tegelijk actief zijn. Het weekprogramma maakt het mogelijk tijdsblokken voor elke functie in te stellen.

Hoe stel ik de temperatuur in voor 2 zones?

Bij het instellen van het weekprogramma of handmatige instellingen, als uw systeem is geconfigureerd voor 2 zones, kunt u een aparte streeftemperatuur voor elke zone instellen. Gebruik de toetsen ▲ ▼ om van zone te wisselen en pas de temperatuur aan met dezelfde toetsen.

Wat te doen als het scherm een foutcode weergeeft?

Raadpleeg de handleiding voor de betekenis van de code. U kunt een reset proberen via het snelle menu "Initialisatie foutcodes". Als de fout aanhoudt, schakel de stroom uit, wacht enkele minuten en schakel opnieuw in. Als het probleem aanhoudt, neem contact op met een gekwalificeerde technicus.

GEBRUIKSAANWIJZING WHADC1216H6E5 PANASONIC

Handleiding snelmenu

Lucht-naar-water Hydromodule + Tank

De instructies voor installatie zijn bijgevoegd.

Voor het serienummer en jaar van fabricage zie de naamplaat.

Deze beknopte handleiding legt het gebruik van het snelmenu uit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

Hoe gebruikt u het snelmenu

Nadat de eerste instellingen afgerond zijn, kunt u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

② Gebruik ▲ ▼ ◀ ▶ om het menu te kiezen.
③ Druk op ← om het geselecteerde menu aan/uit te zetten.

Snelmenu

Forceren warmtapwater

Extra vermogen

Geluidsreductie

Geforceerd verw.

Week-timer

Forceren ontdooien

Reset foutmelding

Vergrendel R/C

Selecteer elke instelling en bevestig deze in overeenstemming met de instructies die onderin het scherm worden weergegeven. (De icoontjes verwijzen naar elke keuzeknop.)

Om naar het hoofdscherm terug te gaan,

druk op □ of ↻ .

Opmerkingen bij functie-icoontje

Voorbeeld:

- Functie-icoontje aangegeven met "......" = UIT

- Functie-icoontje aangegeven met "——" = AAN

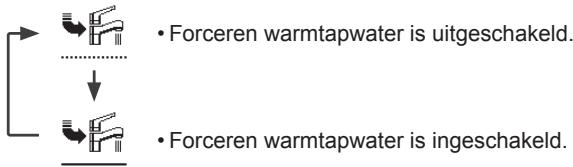

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op ←, om uw keuze te bevestigen.

- Forceren warmtapwater is uitgeschakeld.

- Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is niet beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmtapwater uitgeschakeld is, zullen werking en stand teruggaan naar de vorige status in het geheugen.

Selecteer dit icoontje om de werking van het verwarmings-/koelingssysteem krachtiger te maken.

Druk op ←, om uw keuze te bevestigen.

(De krachtige werking start ongeveer 1 minuut nadat ← is ingedrukt.)

Opmerking:

- Extra vermogen is niet beschikbaar als de werking UITgeschakeld is.

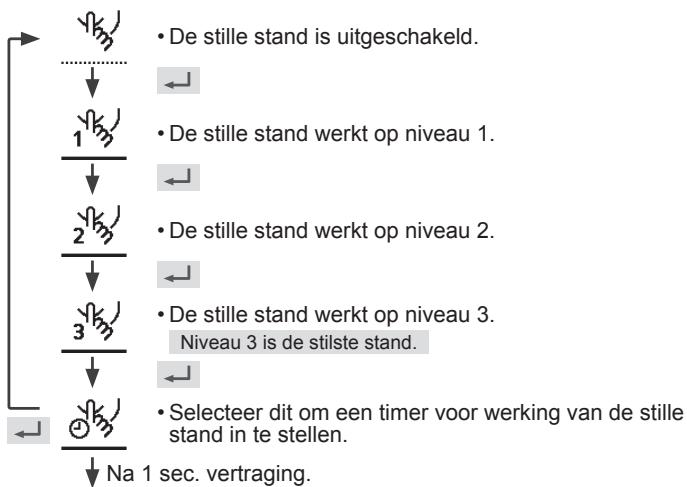

Selecteer dit icoontje voor een stille werking.

Druk op ←, om uw keuze te bevestigen.

(De stille werking start ongeveer 1 minuut nadat ← is ingedrukt.)


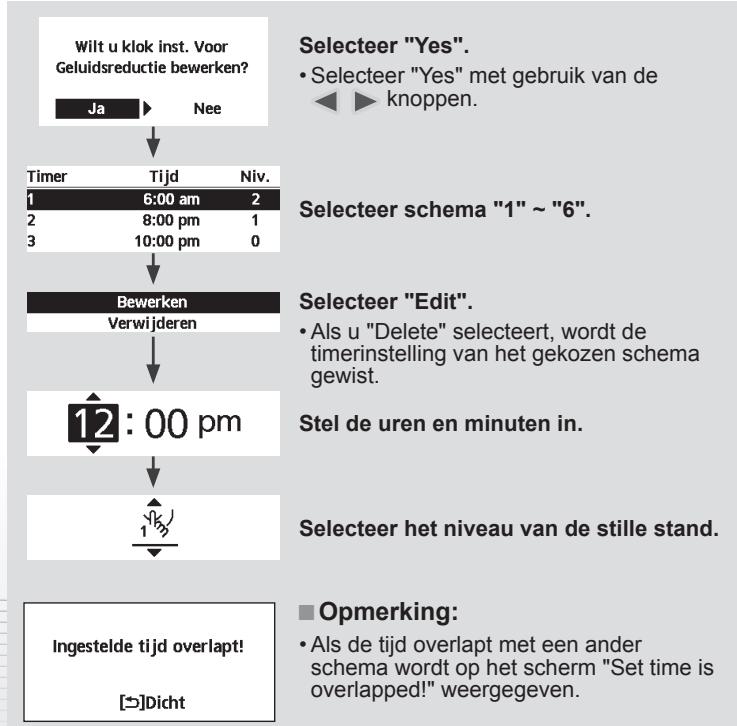

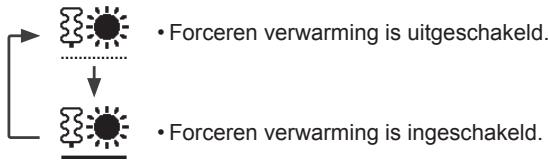

Selecteer om de verwarming geforceerd aan te zetten.

Druk op ←, om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat ← is ingedrukt.)

Opmerking:

- Forceren verwarming is niet beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf!" wordt dan op het scherm weergegeven.

Schakel unit uit voor installateur instellingen!

[Dicht

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op ←, om uw keuze te bevestigen.

Selecteer "Yes".

- Als u "No" selecteert, zal het scherm terugkeren naar het hoofdscherm.

• Timer setup: Selecteer instelling timer om de week-timer te bewerken.
• Timer copy: Selecteer om een timerinstelling te kopieren.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de knoppen.

Als niet alle 6 schema's ingesteld zijn, wordt dit scherm weergegeven.

Zo Ma Di Wo Do Vr Za 1. 12:00am Aan 25/20°C 40°C 2. 2:00am Aan 25/25°C 40°C 3. 4:00am Aan 30/20°C 40°C ① ② ③ ④ ⑤ ⑥

① Selecteer schema "1" \~ "6".
② Stel de uren en minuten van de timer in.
③ Selecteer AAN/UIT van de timer.
④ Selecteer de gewenste stand.

• Selecteer de stand met gebruik van de ▲ ▼ knoppen.

⑤ Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeem de 2-zone instelling heeft).

Zaterdag: Timer 1: Inst. temp.

Zone1		Zone2
Aan	25°C	Aan	25°C	45°C

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is niet beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, dan moet u dezelfde procedure voor zone 2 herhalen.

Selecteer om bevroren leidingen te ontdooien.

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[Dicht

Simple black arrow pointing left inside a gray rounded square frame (no text or symbols)

Reset foutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[Dicht

- Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systeem teruggezet wordt naar de vorige instellingen.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Vergrendel R/C

Selecteer om de afstandsbediening te vergrendelen.

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Wilt u de bediening vergrendelen? Ja Nee

Selecteer "Yes".

(Het hoofdscherm wordt vergrendeld.)

- Als "No" wordt geselecteerd, zal het scherm terugkeren naar het hoofdscherm.

Ontgrendeling van de afstandsbediening Druk op een willekeurige knop.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd ↩, ← en ▶ 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Selecteer "Reset".

(Het scherm gaat na 3 seconden uit.)
