INSTRUKCJA OBSŁUGI WHADC1216H6E5 PANASONIC

Przewodnik po skróconym menu

Hydromoduł powietrze-woda + zbiornik

Załączono instrukcję instalacji.

Numer seryjny oraz rok produkcji znajdują się na tabliczce znamionowej.

Niniejszy skrócony przewodnik objaśnia korzystanie z menu podręcznego.

Przed użyciem menu podręcznego należy dokładnie przeczytać instrukcję obsługi.

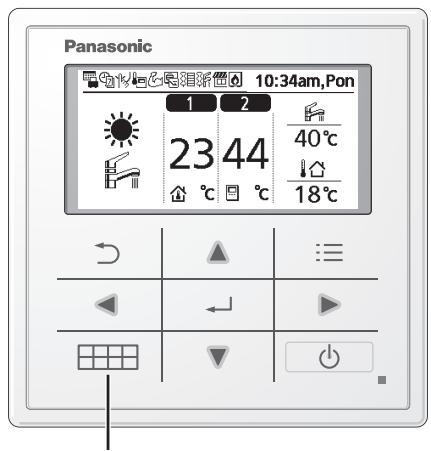

Jak używać menu podręcznego

Po zakończeniu początkowej konfiguracji można wybrać menu podręczne spośród poniższych opcji i dokonać edycji ustawień.

② Wybierz menu za pomocą ▲ ▼ ◀ ▶.
③ Naciśnij ←, aby włączyć/wyłączyć wybrane menu.

Menu podręczne

Wymuszenie grzania C.W.U.

Tryb intensywny

Praca cicha

Wymuś pracę grzałki

Harm. tygodniowy

Wymuszenie odszraniania

Resetowanie błędu

Blokada sterownika

Wybierz odpowiednie ustawienia i potwierdź je, wykonują instrukcje wyświetlone w dolnej części ekranu. (Ikony odnoszą się do poszczególnych klawiszy wyboru.)

Aby powrócić do ekranu głównego,

naciśnij lub

Uwagi na temat ikony działania

Przykład:

- Ikona działania ze wskazaniem „......” = WYŁ.

- Ikona działania ze wskazaniem „——” = WŁ.

Wymuszenie grzania C.W.U.

Wybierz tę ikonę, aby włączyć lub wyłączyć grzanie c.w.u.

Naciśnij ←, aby potwierdzić swój wybór.

• Wymuszenie grzania c.w.u. jest wyłączone.
• Wymuszenie grzania c.w.u. jest włączone.

Uwaga:

• Wymuszenie grzania c.w.u. jest wyłączone, gdy włączone jest wymuszone działanie grzałki.
• Gdy wymuszenie grzania c.w.u. jest wyłączone, działanie i tryb powinny powrócić do poprzednio zapamiętanego stanu.

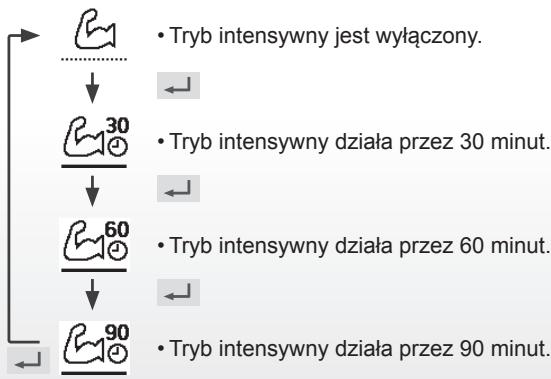

Wybierz tę ikonę, aby włączyć intensywny tryb działania systemu grzania/chłodzenia.

Naciśnij ←, aby potwierdzić swój wybór.

(Intensywne działanie rozpocznie się ok. 1 minutę po naciśnięciu ← .)

Uwaga:

- Tryb intensywny jest wyłączony, gdy wyłączone jest działanie.

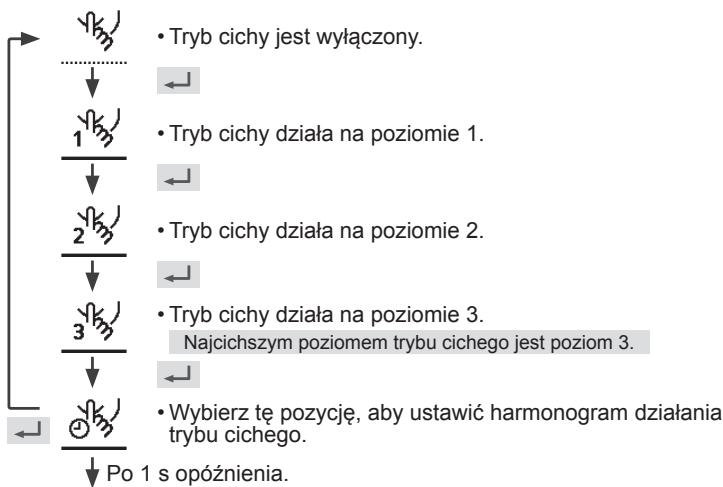

Wybierz tę ikonę, aby włączyć tryb cichy.

Naciśnij ←, aby potwierdzić swój wybór.

(Chiche działanie rozpocznie się ok. 1 minutę po naciśnięciu ←.)


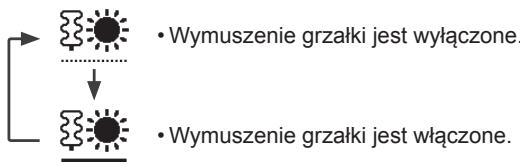

Wybierz, aby wymusić włączenie grzałki.

Naciśnij ←, aby potwierdzić swój wybór.

(Tryb wymuszenia grzałki rozpocznie się ok. 1 minutę po naciśnięciu ←.

Uwaga:

- Wymuszenie grzałki jest wyłączony, gdy jej działanie jest już włączone. Wyświetła się wtedy napis „Nieakt. z powodu Uruchom. działania!”

Blok. z powodu działania urządzenia!

[→]Zamk.

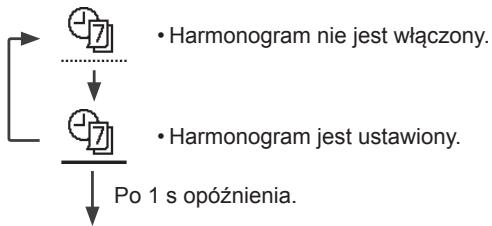

Wybierz tę ikonę, aby usunąć (anulować) bądź zmienić ustawienie harmonogramu tygodniowego.

Naciśnij ←, aby potwierdzić swój wybór.

Czy chcesz edytować harm. tygodniowy? Tak ▶ Nie Ustawienia harmonogramu Kopiuj harmonogram

Wybierz „Tak”.

- Jeśli wybierzesz „Nie”, powrócisz do ekranu głównego.

• Ustawienia harmonogramu: Wybierz Ustawienie harmonogramu, aby dokonać edycji harmonogramu tygodniowego.
• Kopiuj harmonogram: Wybierz, aby skopiować ustawienie harmonogramu.

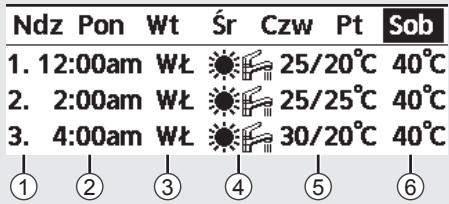

[Przykładowe ustawienie harmonogramu]

Za pomocą przycisków ▲▼ wybierz dzień (dni), które chcesz edytować.

Ten ekran zostanie wyświetlony, jeśli nie ustawiono wszystkich 6 opcji.

① Wybierz opcję „1” – „6”.
② Ustaw godzinę i minuty w harmonogramie.
③ Wybierz wł. / wył. w harmonogramie.
④ Wybierz tryb działania.
- Wybierz tryb za pomocą przycisków ▲ ▼.
⑤ Ustaw temperaturę dla strefy 1 i 2 (jeśli system jest ustawiony jako 2-strefowy).

Sobota: Opcja 1: Temp. zad.

Str.1	[IMAGE]	Str.2	[IMAGE]	[IMAGE]
Wt	25 °C	Wt	25 °C	45 °C

⑥ Ustaw temperaturę zbiornika.

Uwaga:

• Harmonogram jest wyłączony, gdy włączone jest wymuszenie grzałki lub przeł. grzanie / chłodzenie.
• W przypadku ustawiania harmonogramu tygodniowej w 2 strefach należy wykonać takie czynności dla 2. strefy.

Wymuszenie odszraniania

Wybierz, aby odszronić agregat zewnętrzny.

Naciśnij ←, aby potwierdzić swój wybór.

(Po zaakceptowaniu trybu pojawi się poniższy ekran.)

Wybór zaakceptowany!

[→]Zamk.

Wybierz, aby przywrócić poprzednie ustawienia w przypadku wystąpienia błędu.

Naciśnij ←, aby potwierdzić swój wybór.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wybór zaakceptowany!

[→]Zamk.

- Przed wyborem tego trybu upewnij się, że wszystkie urządzenia są wyłączone, ponieważ spowoduje on przywrócenie poprzednich ustawień całego systemu.

Blokada sterownika

Wybierz, aby zablokować sterownik.

Naciśnij ←, aby potwierdzić swój wybór.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Czy włączyć blokadę sterownika?

Tak ▶ Nie

Wybierz „Tak”.

(Ekran główny zostanie zablokowany.)

- Wybór „Nie” spowoduje powrót do ekranu głównego.

Aby odblokować sterownik Naciśnij dowolny przycisk.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wprowadź 4-cyfrową liczbę (jeśli liczba jest prawidłowa, ekran zostanie odblokowany).

Aby zresetować zapomniane hasło (przy wyłączonym ekranie)

Naciskaj ↻, ↻ i ▶ przez 5 sekund.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wybierz „Reset”.

1. Reset hasta do 0000

2.Sterownik odblokowany

(Ekran zostanie wyłączony po 3 sekundach).
