Tipo de producto	Aire acondicionado reversible
Características técnicas principales	Monobloque, sistema de climatización y calefacción
Alimentación eléctrica	230 V, 50 Hz
Dimensiones aproximadas	Anchura: 80 cm, Altura: 30 cm, Profundidad: 20 cm
Peso	45 kg
Compatibilidades	Compatible con los sistemas de ventilación existentes
Tipo de batería	No aplicable
Tensión	230 V
Poder	3,5 kW (refrigeración), 4 kW (calefacción)
Funciones principales	Climatización, calefacción, deshumidificación, ventilación
Mantenimiento y limpieza	Filtros a limpiar cada 3 meses, verificación anual por un profesional
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través de distribuidores autorizados
Seguridad	Protección contra sobrecargas, cumplimiento de las normas CE
Información general	Garantía de 2 años, servicio postventa disponible

Preguntas frecuentes - WHADC1216H6E5 PANASONIC

¿Cómo instalar el Panasonic WHADC1216H6E5?

Asegúrese de seguir el manual de instalación proporcionado. Verifique que el lugar elegido sea plano y estable. Conecte las tuberías de refrigeración y los cables eléctricos como se indica.

¿Qué hacer si el aparato no enciende?

Verifique que el aparato esté correctamente enchufado y que el disyuntor no esté disparado. Si todo parece en orden, contacte al servicio de atención al cliente.

¿Cómo ajustar la temperatura en el Panasonic WHADC1216H6E5?

Utilice el panel de control para ajustar la temperatura. Presione los botones '+' o '-' para aumentar o disminuir la temperatura deseada.

¿Por qué hace ruido el aparato?

Un cierto nivel de ruido es normal durante el funcionamiento. Sin embargo, si el ruido es excesivo, verifique que el aparato esté bien nivelado y que no haya objetos bloqueando el ventilador.

¿Cómo limpiar el filtro de aire?

Retire el filtro de aire como se indica en el manual, luego lávelo con agua tibia y déjelo secar completamente antes de volver a colocarlo.

¿Qué hacer si el aparato no enfría correctamente?

Verifique que los filtros no estén obstruidos y que las ventanas y puertas de la habitación estén cerradas. Si el problema persiste, puede ser necesario verificar el nivel de refrigerante.

¿El aparato consume mucha energía?

El Panasonic WHADC1216H6E5 está diseñado para ser eficiente en energía. Asegúrese de utilizar los modos de ahorro de energía cuando sea posible.

¿Cómo reiniciar el aparato?

Para reiniciar, desconecte el aparato durante unos minutos y luego vuelva a enchufarlo. Esto puede resolver algunos problemas menores.

¿Dónde encontrar piezas de repuesto para el Panasonic WHADC1216H6E5?

Las piezas de repuesto se pueden pedir al servicio al cliente de Panasonic o a través de distribuidores autorizados.

MANUAL DE USUARIO WHADC1216H6E5 PANASONIC

Guía del menú rápido

Hydrokit Aire-Agua + Tanque

Instrucciones de instalación adjuntas.

Para saber el número de serie y el año de producción consulte la placa indicadora.

Esta guía rápida describe cómo utilizar el menú rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menú rápido.

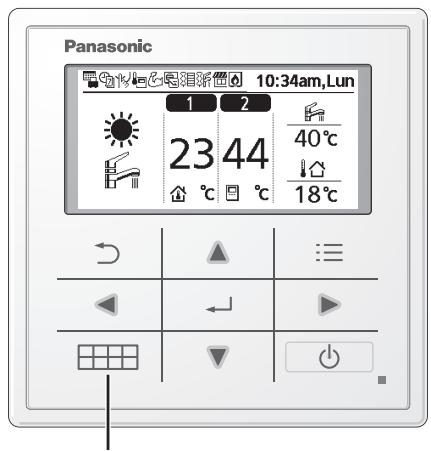

Cómo utilizar el menú rápido

Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para editar los ajustes de cualquiera de las siguientes opciones.

② Utilice ▲ ▼ ◀ ▶ para seleccionar un menú.
③ Pulse ← para activar o desactivar el menú seleccionado.

Menú rápido

ACS forzado

Potente

Silencioso

Calefactor forzada

Temporiz. semanal

Desescarche forzado

Borrar errores

Bloqueo R/C

▶ Selecc.

[←] ON/OFF

Seleccione cada opción y confirme su configuración siguiendo las instrucciones mostradas en la parte inferior de la pantalla. (Estos iconos hacen referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione o

Notas sobre el icono de funcionamiento

Ejemplo:

- Icono de funcionamiento con “……” = OFF

- Icono de funcionamiento con “——” = ON

Seleccione el siguiente icono para encender y apagar el acumulador ACS.

Pulse ← para confirmar su selección.

• ACS forzada desactivada.

• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funcionamiento y el modo recuperan el estado memorizado anterior.

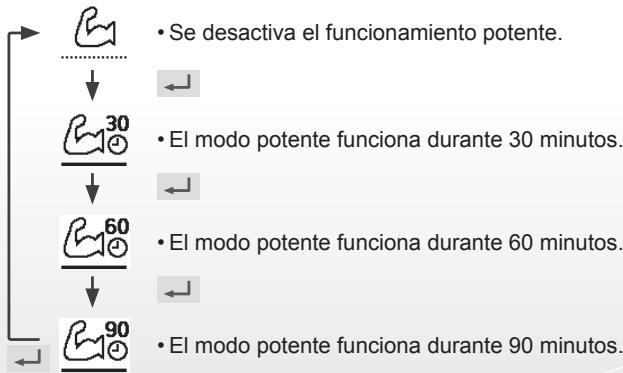

Seleccione este icono para el funcionamiento potente en frío o calor.

Pulse ← para confirmar su selección.

(El funcionamiento potente se inicia aproximadamente 1 minuto después de haber pulsado ←).

Nota:

- El modo potente se desconecta al apagar el sistema.

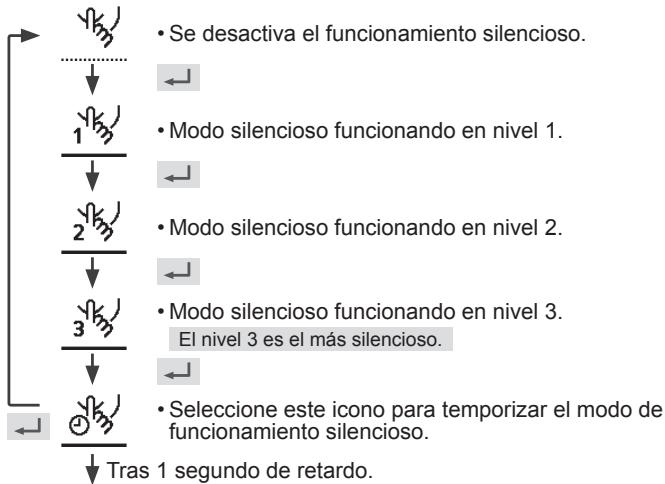

Seleccione este icono para activar el funcionamiento silencioso.

Pulse ← para confirmar su selección.

(El funcionamiento silencioso se inicia aproximadamente 1 minuto después de haber pulsado ←).


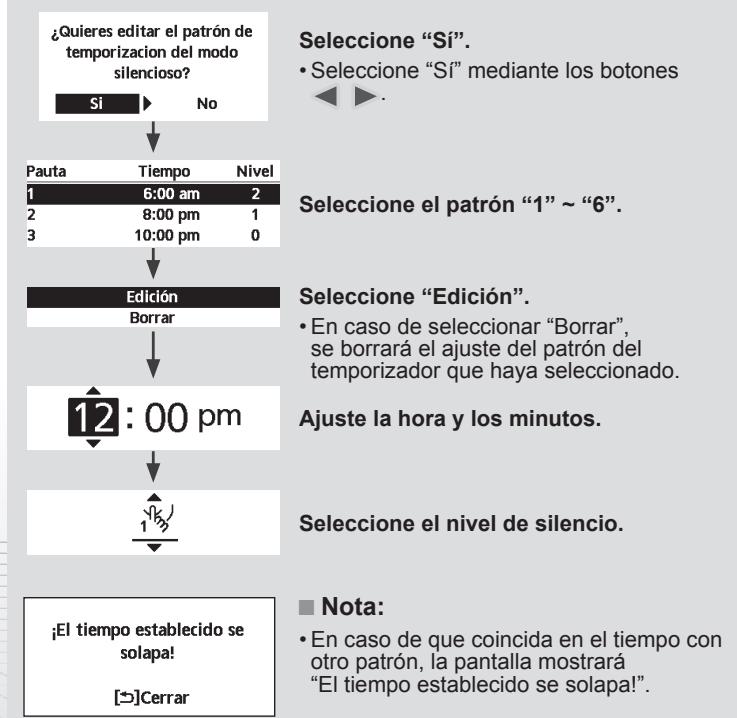


Seleccione este icono para activar el calefactor forzado.

Pulse ← para confirmar su selección.

(El calefactor forzado se inicia aproximadamente 1 minuto después de haber pulsado ←).

• Calefactor forzado desactivado.

• Calefactor forzado activado.

Nota:

- El calefactor forzado se deshabilita siempre que el equipo esté en funcionamiento y se mostrará ¡Deshabilitado debido a la operación ON!

¡Deshabilitado debido a la operación ON!

[→]Cerrar

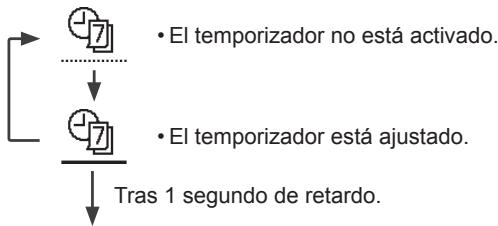

Seleccione este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse ← para confirmar su selección.

Seleccione "Sí".

- Al seleccionar "No" volverá a la pantalla principal.

• Config. temporizador: Seleccione Config. temporizador para editar el temporizador semanal.
• Copia temporiz.: Seleccione para copiar los ajustes de un temporizador.


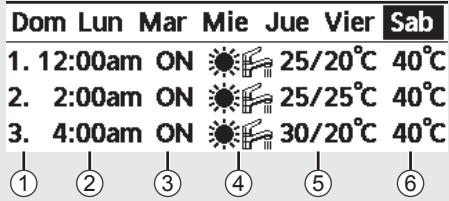

[Ejemplo de los ajustes de un temporizador]

Seleccione el(los) día(s) que desee editar mediante los botones ▲ ▼.

Si no ha ajustado ninguno de los 6 patrones se mostrará esta pantalla.

① Seleccione el patrón “1” \~ “6”.
② Establezca la hora y los minutos del programa.
③ Seleccione ON u OFF para el programa.
④ Seleccione el modo de funcionamiento.
- Seleccione el modo mediante los botones
⑤ Establezca las temperaturas para las zonas 1 y 2 (en caso de que su sistema disponga de ajuste para 2 zonas).

Sabado: Pauta 1: Ajuste T ^4

Zona1		Zona2
ON	25°C	ON	25°C	45°C

⑥ Establezca la temperatura del acumulador ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frío-calor.
• En caso de haber seleccionado el temporizador semanal para dos zonas, deberá repetir el mismo procedimiento para la zona 2.

Seleccione este icono para descongelar las tuberías.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[→]Cerrar

Simple black arrow pointing left inside a gray rounded square frame (no text or symbols)

Borrar errores

Seleccione este icono para recuperar la configuración anterior en caso de error.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[→]Cerrar

- Cerciórese de que todas las unidades están apagadas antes de seleccionar este modo, ya que restaurará el sistema completo a la configuración anterior.

Seleccionar para bloquear el mando a distancia.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¿Quieres bloquear el control remoto? Si ▶ No

Seleccione "Sí".

(La pantalla principal quedará bloqueada).

- Si selecciona "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulse cualquier tecla.

(Al aceptar el modo se mostrará esta pantalla).

Introduzca los 4 dígitos del código (La pantalla se desbloquea al introducir el código correcto).

Para resetear una contraseña olvidada (en la pantalla de desactivar funciones)

(Al aceptar el modo se mostrará esta pantalla).

Seleccione "Reinicio".

(La pantalla se apagará después de 3 segundos.)
