MODE D'EMPLOI WHADC1216H6E5 PANASONIC

Consignes d'installation jointes.

Numéro de série et année de production veuillez vous référer à la plaque signalétique.

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

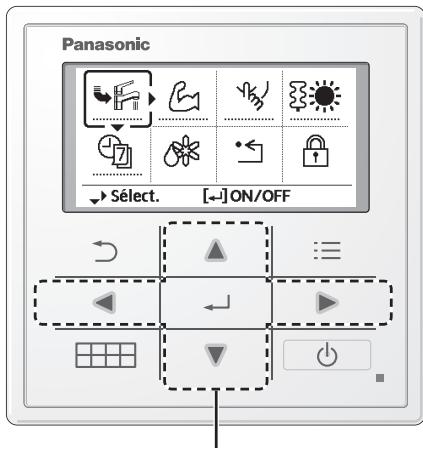

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

Panasonic 10:34am,Lun 23 44 40°C 18°C

① Appuyez sur □□□□.

Panasonic Select. [←] ON/OFF

② Utilisez ▲ ▼ ◀ ▶ pour sélectionner le menu.
③ Appuyez sur ← pour activer/désactiver le menu sélectionné.

Menu rapide

Forcer l'ECS de secours

Chauffage Turbo

Silence

chauffage forcé

Prog. hebdo

Forcer le dégivrage

Initialisation des codes erreurs

Verrou R/C

Sélectionnez chaque réglage et confirmez-le suivant les instructions affichées au bas de l'écran. (Ces icônes se réfèrent à chaque touche de sélection).

Pour retourner à l'écran principal,

Appuyer sur □□□ ou ↻.

Remarques sur l'icône de fonctionnement

Exemple :

- Indication de l'icône de fonctionnement « ...... » = ARRÊT

- Indication de l'icône de fonctionnement « ——— » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

Appuyez sur ← pour confirmer votre sélection.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir au précédent état mémorisé.

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Puissant démarre près de 1 minute après que ← ait été activé).

Remarque :

- Il est désactivé en cas d'arrêt de fonctionnement.

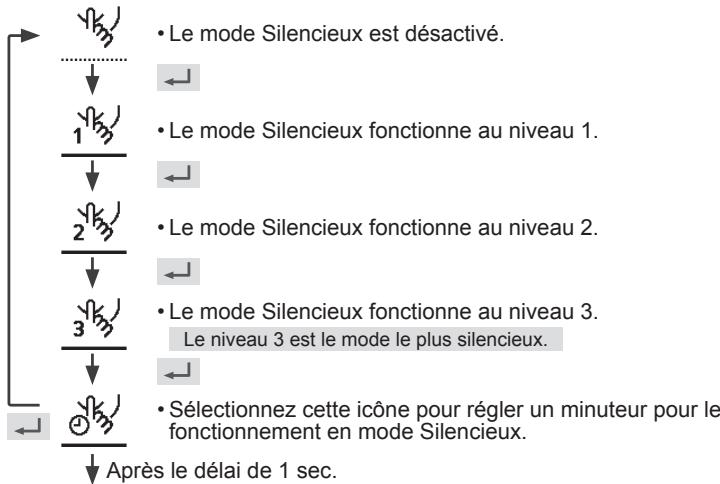

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que ← ait été activé).


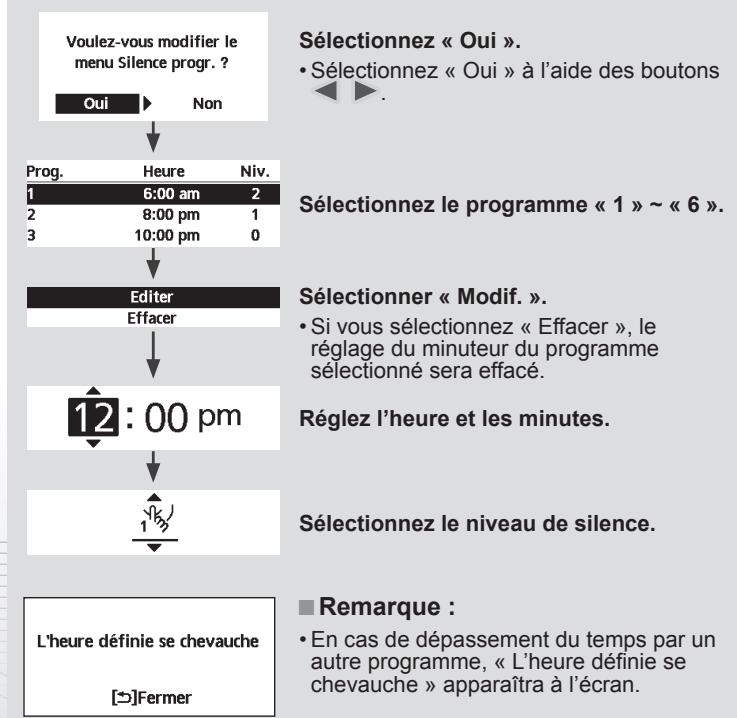


Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après que ait été activé).

- Forcer chauffage de secours est désactivé.

- Forcer chauffage de secours est activé.

Remarque :

- Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[→]Fermer

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ← pour confirmer votre sélection.


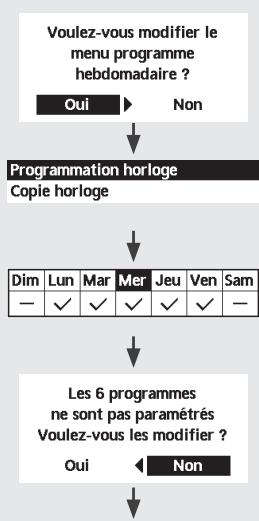


Sélectionnez « Oui ».

- Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.

• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

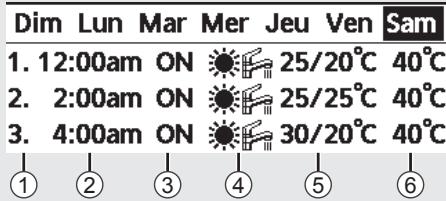

[Exemple d'une programmation horloge]

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » \~ « 6 ».
② Réglez l'heure et minutes de l'horloge.
③ Sélectionnez MARCHE/ARRÊT de l'horloge.
④ Sélectionnez le mode de fonctionnement.
⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

A / A / ● / ● / F / F / ★ / ★ • Sélectionnez le mode à l'aide des boutons ▲ ▼ .

Samedi: Prog. 1: T°consigne

Zone1	☀️	Zone2	☀️	☀️
ON	25 °C	ON	25 °C	45 °C

⑥ Réglez la température du ballon.

Remarque :

• l'Horloge est désactivé lorsque Forcer chauffage de secours ou Contact été / hiver est activé.
• Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[→]Fermer

Initialisation des codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ← pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[→]Fermer

- Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ← pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Voulez-vous verrouiller la télécommande?

Oui

Non

Sélectionnez « Oui ».

(L'écran principal sera verrouillé).

- Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 quelconques chiffres du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur ↩, ← et ▶ pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset ».

1.M. de pass. initialisé à 0000

1. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
