Merk	Panasonic
Model	WH-UX16HE8
Producttype	Omkeerbare lucht-water warmtepomp
Voeding	230 V / 50 Hz enkelfasig
Nominaal verwarmingsvermogen	16 kW (model schatting)
Nominaal koelvermogen	Niet gespecificeerd, raadpleeg de handleiding
Koelmiddel	R32 (waarschijnlijk)
Afmetingen buitenunit (B x H x D)	Ongeveer 900 x 750 x 320 mm
Gewicht buitenunit	Ongeveer 60 kg
Hoofdfuncties	Verwarming, koeling, sanitair warm water (SWW), stille modus, turbomodus, wekelijkse programmering, noodverwarming forceren, nood SWW forceren, ontdooiing forceren
Type afstandsbediening	Bedrade met LCD-scherm, vergrendelbaar met pincode
Klokprogrammering	Tot 6 programma's per dag, instelling voor 2 zones mogelijk
Foutmeldingen	Foutcodes met initialisatiefunctie
Onderhoud en reiniging	Reinig regelmatig de filters, controleer de lamellen, schakel een professional in voor jaarlijks onderhoud
Veiligheid	Vergrendeling afstandsbediening, automatische uitschakeling bij fout, noodweerstand
Onderdelen en repareerbaarheid	Onderdelen beschikbaar bij erkende Panasonic-diensten, repareerbaarheidsindex niet vermeld
Garantie	Raadpleeg de geldende voorwaarden (meestal 2 jaar onderdelen en arbeid)
Geluidsniveau	Niet gespecificeerd, stille modus beschikbaar
Compatibiliteit met zonnepanelen	Niet gespecificeerd, mogelijk via ingang voor zomer/wintercontact

Veelgestelde vragen - WH-UX16HE8 PANASONIC

Hoe gebruik ik het snelle menu van de afstandsbediening?

Druk op de speciale toets, gebruik dan de toetsen ▲ ▼ ◄ ► om een optie te selecteren. Bevestig met ▼. Om terug te keren naar het hoofdscherm, drukt u op de terugknop of wacht u enkele seconden.

Wat te doen als het scherm 'Aansluiting boiler uitgeschakeld' weergeeft?

Zorg ervoor dat de aansluiting van de boiler (gallon) is ingeschakeld in de instellingen. Als het systeem niet is aangesloten, wordt het snelle menu anders weergegeven. Schakel de optie in via het hoofdmenu.

Hoe activeer ik de stille modus?

Selecteer in het snelle menu het pictogram 'Stille modus'. De modus start ongeveer 1 minuut na activering. Het vermindert het bedrijfsgeluid, ideaal 's nachts.

Hoe forceer ik het nood sanitair warm water?

Selecteer in het snelle menu 'Nood SWW forceren'. Activeer het om de elektrische weerstand van de boiler te gebruiken. Opmerking: deze modus wordt uitgeschakeld als 'Verwarming forceren' is geactiveerd.

De afstandsbediening is vergrendeld, hoe ontgrendel ik deze?

Druk op een willekeurige toets. Het scherm vraagt om een 4-cijferige code. Voer de gepersonaliseerde code in. Indien vergeten, houd vanaf het uitschakelscherm ▲, ▼ en ↓ 5 seconden ingedrukt, selecteer dan 'Reset' om de code naar 0000 te resetten.

Hoe programmeer ik het automatisch in- en uitschakelen?

Gebruik de functie 'Weekprog' in het snelle menu. Selecteer 'Ja' om de klokprogrammering in te gaan. U kunt tot 6 programma's per dag instellen met tijd, modus en temperatuur. Als uw systeem 2 zones heeft, herhaal dan voor zone 2.

Wat te doen bij een fout op het apparaat?

Raadpleeg de weergegeven foutcode. Selecteer in het snelle menu 'Initialisatie foutcodes' om de vorige instellingen te herstellen. Zorg ervoor dat alle eenheden zijn uitgeschakeld. Als de fout aanhoudt, neem dan contact op met een professional.

Hoe ontdooi ik bevroren leidingen?

Gebruik de functie 'Ontdooiing forceren' in het snelle menu. Bevestig met ↓. Het systeem ontdooit automatisch de leidingen. Gebruik het alleen bij bewezen vorst.

Wat is het verschil tussen normale verwarming en turbo verwarming?

De 'Turbo verwarming' modus bereikt sneller de gewenste temperatuur door tijdelijk het vermogen te verhogen. Het start ongeveer 1 minuut na activering en schakelt automatisch uit.

Waar vind ik het serienummer en de aankoopdatum voor de garantie?

Het serienummer staat op het etiket aan de zijkant van de buitenunit. Bewaar de aankoopfactuur als datum bewijs. Voor claims kunt u contact opnemen met uw installateur of de Panasonic klantenservice.

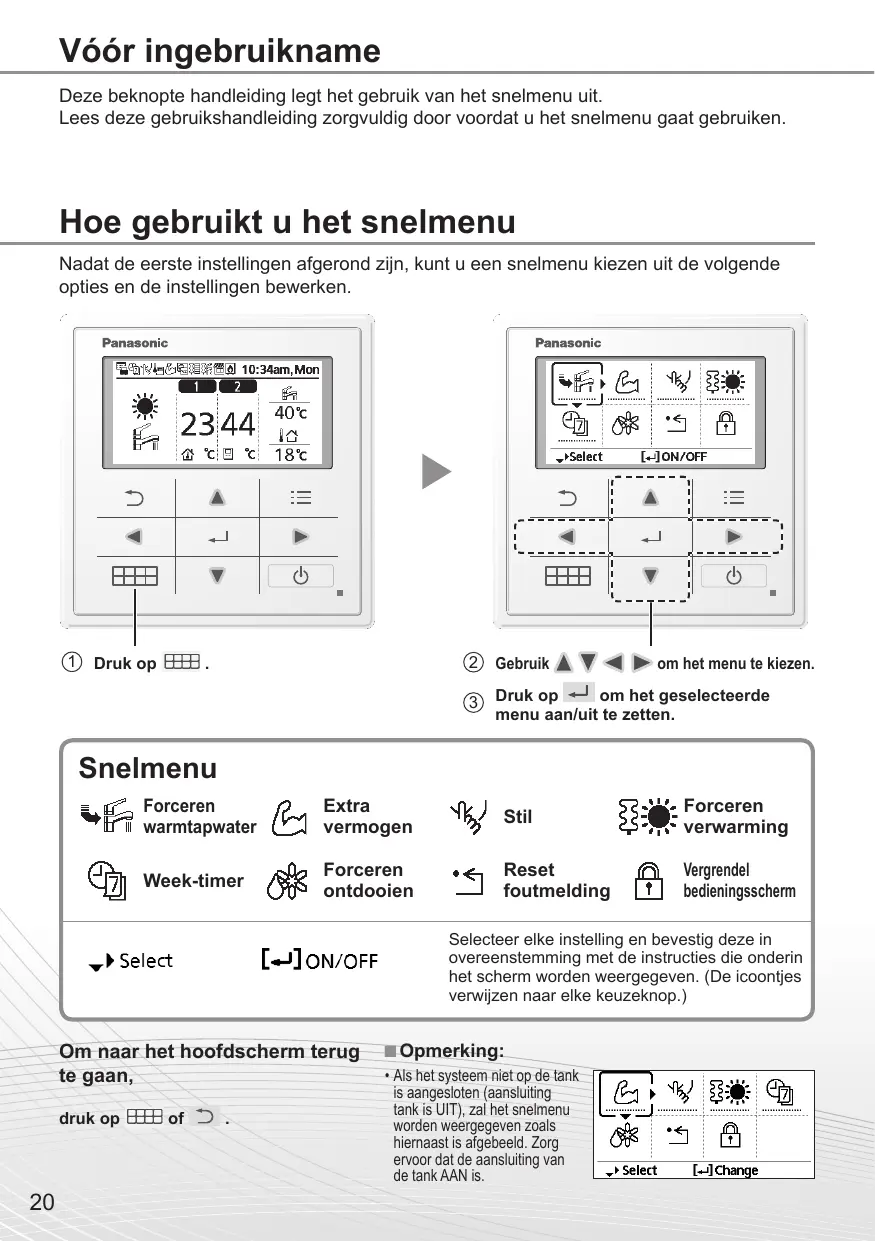

GEBRUIKSAANWIJZING WH-UX16HE8 PANASONIC

Handleiding snelmenu

Lucht-naar-Water warmtepomp

Deze beknopte handleiding legt het gebruik van het snelmenu uiit.

Lees.Deze gebruikhandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

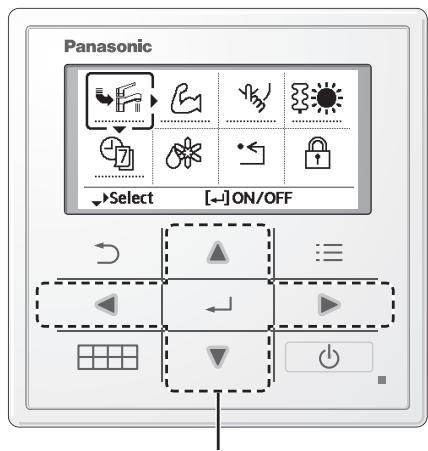

Hoe gezebruikt u het snelmenu

Nadat de eerste instellingen afgerond zich,kest u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

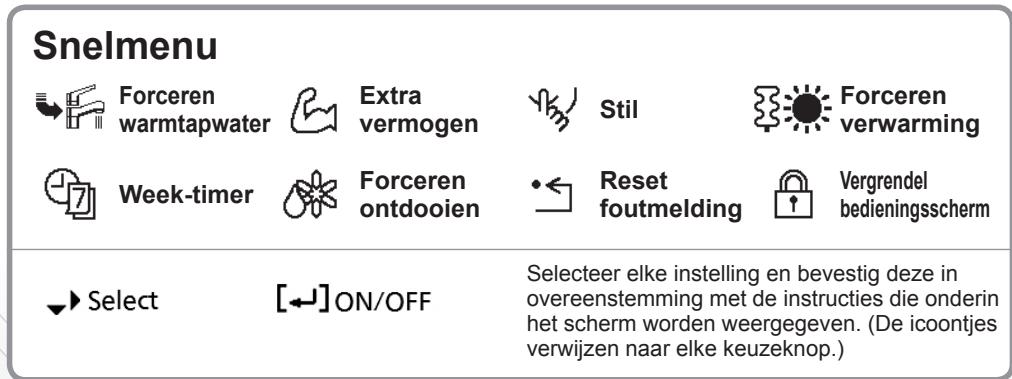

① Druk op

② Gebruik ▲ ▼ ▷ om het menu te kiezen.

③ Druk op om het geseleeteernde menu aan/uit tezetten.

Om maar het hoofdschem terug te gaan,

druk op l of

Opmerking:

• Als het systemeert Niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met "........." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op , om uw keuze te bevestigen.

• Forceren warmtapwater isuitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmthapwater is nicht beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmthapwater uitgeschakeld is, zullen werkking en stand teruggaan maar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werkking van het verwarmings-/koelingsssystem krachtiger te make.

Druk op , om uw keuze te bevestigen.

(De krachtige werkung start ongeveer 1 minuut nadat is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkst ongeveer 30 minuten.

• De stand extra vermogen werkst ongeveer 60 minutes.

• De stand extra vermogen werkst ongeveer 90 minutes.

Opmerking:

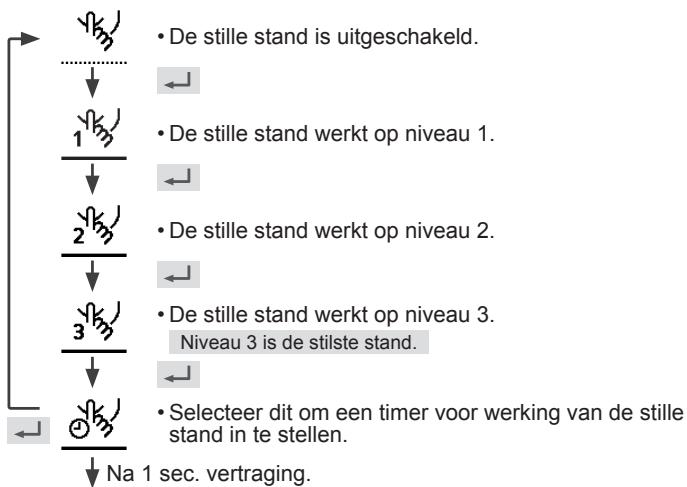

Selecteer dit icoontje voor een stille werking.

Druk op , om uw keuze te bevestigen.

(De stille werkung start ongeveer 1 minuut nadat is ingedrukt.)

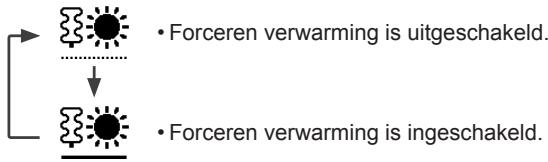

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op , om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is nicht beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijff" worden dan op het scherm weergegeven.

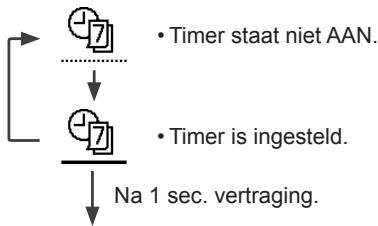

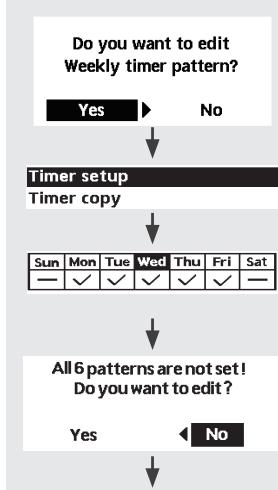

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op , om uw keuze te bevestigen.

Selecteer "Yes".

• Als u "No" selekteert, zar het scherm terugkeren maar het hoofdschem.

• Timer setup: Selecteer instelling timer om de week-timer te bewerken.

• Timer copy: Selecteer om een timerinstelling te kopiernen.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de ▲▼ knappen.

• Selecteer de stand met gebruik van de ▲▼ knuppen.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeme de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is nicht beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, dan moet udezelfde procedure voor zone 2 herhalen.

Forceren ontdooien

Selecteer om bevroren leidingen te ontdooien.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Request accepted!

[ ] Close

Resetfoutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Request accepted!

[ ]Close

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarkee het hele systemeruggezet worden daar de vorige instellenen.

Vergrendel bedieningsschemm

Selecteer om de afstandsbediening te vergrendelen.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Ontgrendeling van de afstandsbedietening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, worden het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd , en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Selecteer "Reset".

(Het scherm gaat na 3 seconden uit.)
