Gamme	Aquarea T-CAP Generation H
Type de produit	Unite exterieure bi-bloc pompe a chaleur air-eau
Puissance calorifique nominale	16 kW
Puissance frigorifique nominale	12,2 kW
COP (A7/W35)	4,28
SCOP saisonnier	4,08
Classe energetique	A++
Alimentation electrique	Triphase 400 V
Refrigerant	R410A - 2,85 kg
Temperature exterieure min. fonctionnement	-28 degC
Temperature exterieure pleine puissance (T-CAP)	-20 degC
Temperature depart eau maximale	60 degC
Temperature depart eau minimale	20 degC
Niveau sonore pression acoustique	56 dB(A)
Puissance acoustique	67 dB(A)
Dimensions H x L x P	1 340 x 900 x 320 mm
Poids	101 kg
Raccord refrigerant liquide	3/8 pouce (9,52 mm)
Raccord refrigerant gaz	5/8 pouce (15,88 mm)
Garantie compresseur et echangeur	5 ans

FOIRE AUX QUESTIONS - WH-UX16HE8 PANASONIC

Quelle est la température extérieure minimale de fonctionnement du WH-UX16HE8 ?

Le WH-UX16HE8 peut fonctionner jusqu'à -28°C en extérieur. Sa technologie T-CAP (Total Capacity) lui permet de maintenir sa pleine puissance de 16 kW jusqu'à -20°C, sans délestage ni résistance d'appoint obligatoire dans les régions à hiver très froid.

Quelle puissance de chauffage délivre le WH-UX16HE8 ?

L'unité extérieure délivre 16 kW de puissance calorifique nominale, mesurée à A7/W35. Le module intérieur associé (WH-SXC16H9E8) intègre une résistance d'appoint de 9 kW pour les coups de froid extrêmes ou le dégivrage.

Quelle alimentation électrique est nécessaire pour le WH-UX16HE8 ?

L'unité extérieure fonctionne obligatoirement en triphasé 400 V. Une installation électrique adaptée avec un tableau de distribution triphasé et un disjoncteur de protection dédié est indispensable avant la mise en service.

Quel réfrigérant utilise le WH-UX16HE8 et quelle est la charge ?

Le circuit frigorifique utilise du R410A avec une charge de 2,85 kg. Le raccordement frigorifique se fait via des tubes de 3/8" (9,52 mm) côté liquide et 5/8" (15,88 mm) côté gaz. Toute intervention sur le circuit réfrigérant doit être réalisée par un frigoriste certifié.

Quel est le niveau sonore de l'unité extérieure ?

Le WH-UX16HE8 affiche un niveau de pression acoustique de 56 dB(A) et une puissance acoustique de 67 dB(A). Respectez les distances minimales réglementaires par rapport aux limites de propriété lors de l'installation, conformément aux normes NF EN ISO 3741.

La pompe à chaleur WH-UX16HE8 peut-elle fonctionner en rafraîchissement ?

Oui, le système bi-bloc est réversible. En mode refroidissement, la puissance frigorifique est de 12,2 kW. Le rafraîchissement est distribué via le circuit hydraulique (plancher rafraîchissant ou ventilo-convecteurs compatibles), et non via un système air direct.

Quelle est la température maximale de départ d'eau produite ?

Le WH-UX16HE8 peut chauffer l'eau jusqu'à 60°C au départ, ce qui permet de couvrir les besoins en eau chaude sanitaire via un ballon thermodynamique ou une préparation directe. La température minimale de départ est de 20°C, adaptée aux logements très bien isolés.

Le WH-UX16HE8 est-il compatible avec la production d'eau chaude sanitaire ?

Oui. Couplé à un ballon thermodynamique ou hydro-solaire, il peut assurer la production d'ECS grâce à sa température de départ d'eau jusqu'à 60°C. Il est conseillé de choisir un module intérieur Aquarea avec ballon intégré ou d'ajouter un ballon de stockage dédié.

Quelles sont les dimensions et le poids de l'unité extérieure ?

L'unité extérieure mesure 1 340 x 900 x 320 mm (H x L x P) et pèse 101 kg. Prévoyez une dalle béton ou un support antivibratoire homologué et vérifiez la résistance du support avant la pose, compte tenu de ce poids.

Quelle est la classe énergétique du WH-UX16HE8 et son SCOP ?

Le WH-UX16HE8 est classé A++ en efficacité énergétique saisonnière. Son SCOP (Seasonal Coefficient of Performance) est de 4,08, ce qui signifie que pour 1 kWh d'électricité consommé, la pompe à chaleur produit en moyenne 4,08 kWh de chaleur sur la saison.

Quelle garantie couvre le WH-UX16HE8 ?

Panasonic accorde une garantie pièces de 3 ans et une garantie compresseur + échangeur de 5 ans sur cette gamme Aquarea T-CAP Génération H. La garantie est conditionnée à une installation réalisée par un professionnel qualifié et à des entretiens annuels documentés.

Quelle est la fréquence d'entretien recommandée pour le WH-UX16HE8 ?

Un entretien annuel par un professionnel qualifié est recommandé. Il comprend le contrôle de la charge en réfrigérant R410A, le nettoyage de l'échangeur extérieur, la vérification des pressions et des températures, et le contrôle du circuit hydraulique. Un entretien régulier est obligatoire pour maintenir la garantie constructeur.

MODE D'EMPLOI WH-UX16HE8 PANASONIC

Pompe à chaleur air-eau

Avaykaotikn λeɪtoupyia DHW

loxupó

Aθόpuβο

Avaykaotikn Aetoupyia Oepuvtnpa

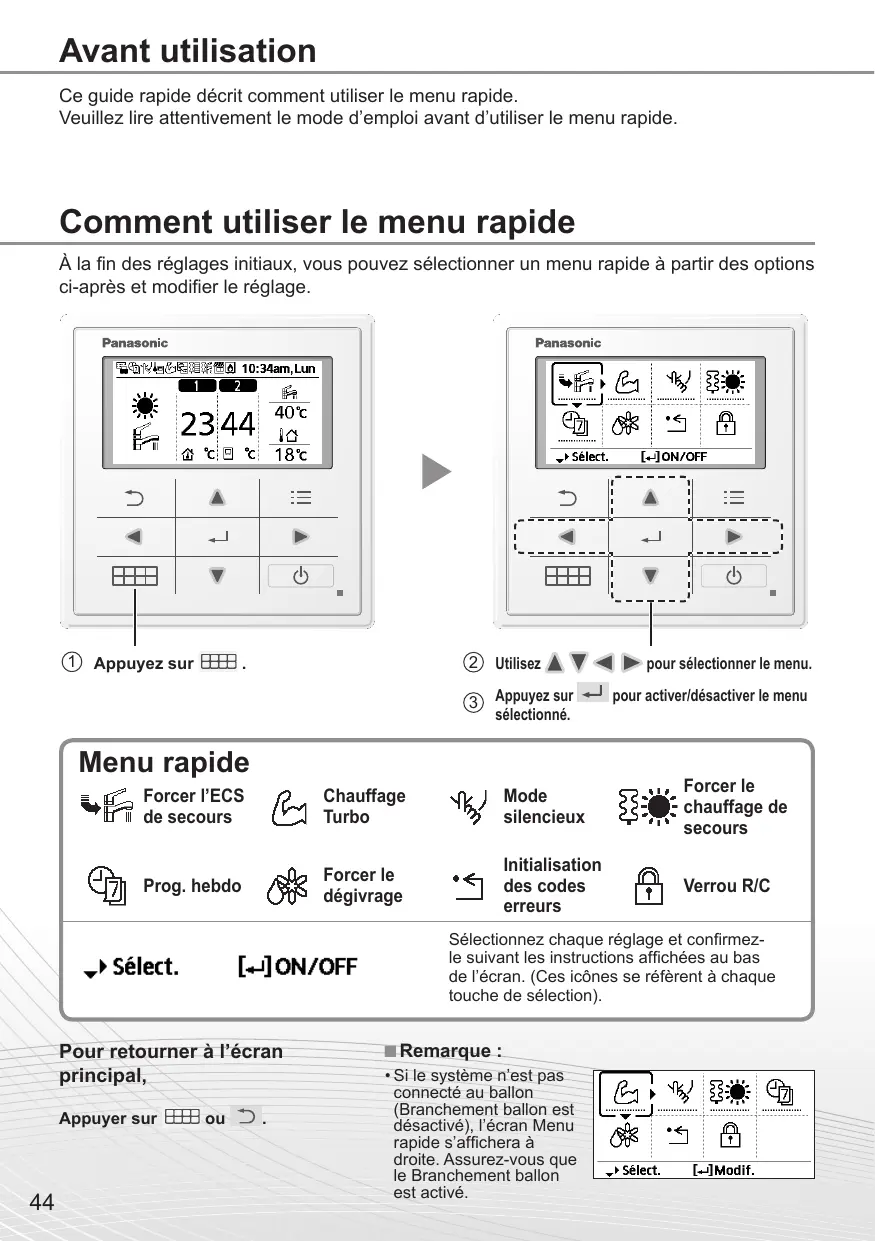

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

Comment utiliser le menu rapide

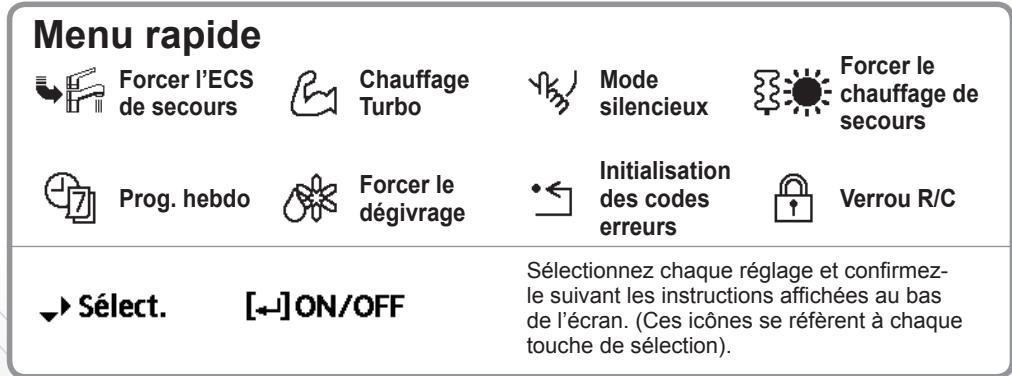

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

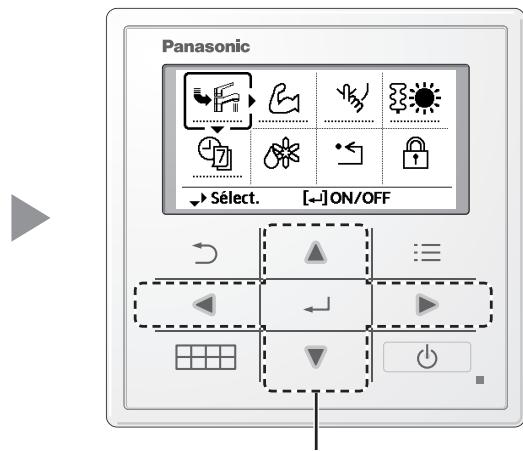

② Utilisez △▼ ▲ ▷ pour sélectionner le menu. ③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Pour retourner à l'écran principal,

Appuyer sur ou

Remarque :

Si le système n'est pas connecté au gallon (Branchement gallon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement gallon est activé.

Remarques sur l'icône de fonctionnement

Example:

• Indication de l'icone de fonctionnement « » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du gallon ECS.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir au précédent état mémorisé.

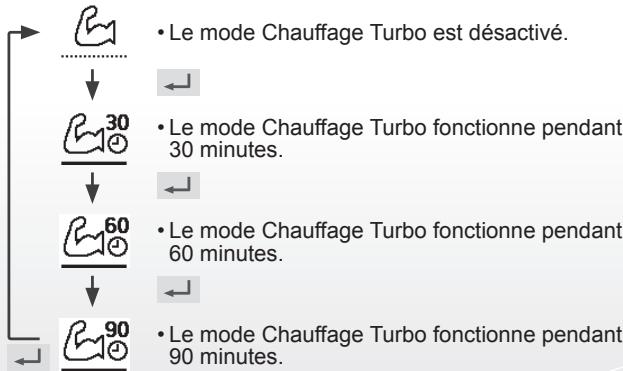

Chauffage Turbo

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

(Le mode Puissant démarre près de 1 minute après que ait été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

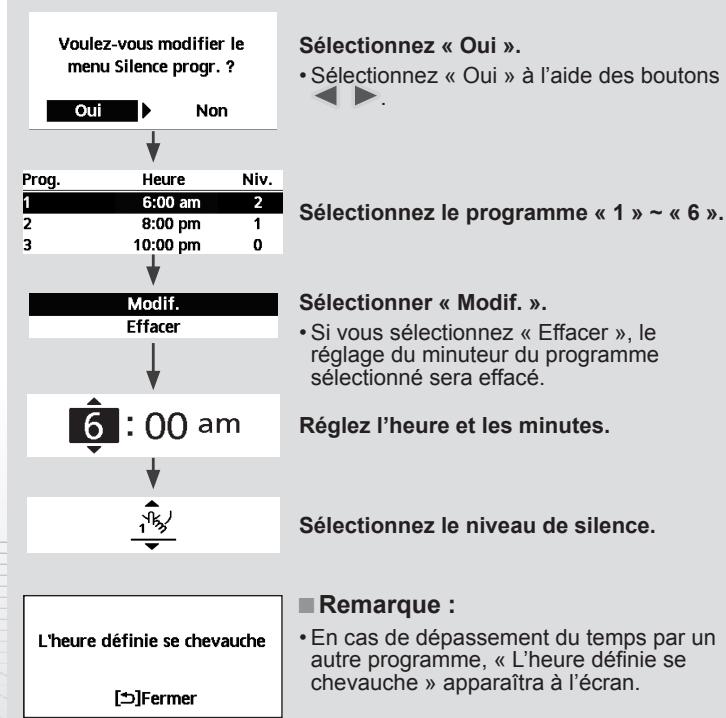

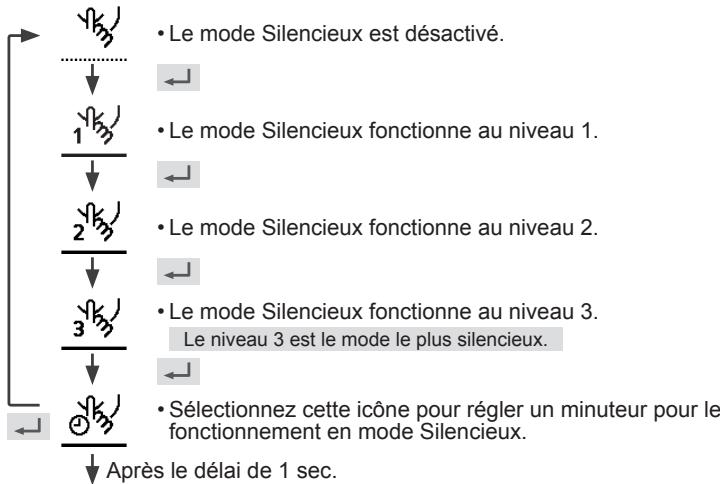

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

(Le mode Silencieux démarre près de 1 minute après que « ait été activé).

Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

(Le mode Forcer le chauffage demarre pres de 1 minute après que ait été activé).

• Forcer chauffage de secours est désactivé.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[Fermer

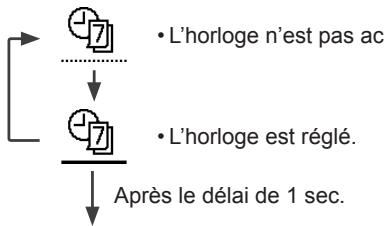

Prog. hebdo

Sélectionnez « oui

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

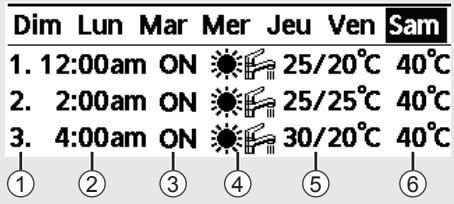

Exemple d'une programmation horloge

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÉT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

A/AB/ ////

• Sélectionnez le mode à l'aide des boutons ▲ ▼.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi: Prog. 1: T° consigne

Réglez la température du gallon.

Remarque :

• L'horloge est désactivée lorsque Forcer chauffage de secours ou Contact été / hiver est activé. · Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté.)

Demande acceptée

[Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Voulez-vous verrouiller la télécommande?

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé.)

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande

Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur , et pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Sélectionnez « Reset »

1. code initialisé à 0000 2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
