Marca	Panasonic
Modello	WH-UX16HE8
Tipo di prodotto	Pompa di calore aria-acqua reversibile
Alimentazione elettrica	230 V / 50 Hz monofase
Potenza nominale riscaldamento	16 kW (stima modello)
Potenza nominale raffreddamento	Non specificata, consultare il manuale
Refrigerante	R32 (probabile)
Dimensioni unità esterna (L x A x P)	Circa 900 x 750 x 320 mm
Peso unità esterna	Circa 60 kg
Funzioni principali	Riscaldamento, raffreddamento, acqua calda sanitaria (ACS), modalità silenziosa, modalità turbo, programmazione settimanale, forzatura riscaldamento di emergenza, forzatura ACS di emergenza, forzatura sbrinamento
Tipo di telecomando	Cablato con display LCD, bloccabile tramite codice PIN
Programmazione orologio	Fino a 6 programmi al giorno, possibile regolazione 2 zone
Visualizzazione errori	Codici errore con funzione di inizializzazione
Manutenzione e pulizia	Pulire regolarmente i filtri, controllare le alette, rivolgersi a un professionista per la manutenzione annuale
Sicurezza	Blocco telecomando, arresto automatico in caso di errore, resistenza di emergenza
Pezzi di ricambio e riparabilità	Pezzi disponibili presso i servizi autorizzati Panasonic, indice di riparabilità non comunicato
Garanzia	Consultare le condizioni in vigore (generalmente 2 anni pezzi e manodopera)
Livello sonoro	Non specificato, modalità silenziosa disponibile
Compatibilità con pannelli solari	Non specificata, possibile tramite ingresso per contatto estate/inverno

Domande frequenti - WH-UX16HE8 PANASONIC

Come utilizzare il menu rapido del telecomando?

Premere il tasto dedicato, quindi utilizzare i tasti ▲ ▼ ◄ ► per selezionare un'opzione. Confermare con ▼. Per tornare alla schermata principale, premere il tasto di ritorno o attendere alcuni secondi.

Cosa fare se lo schermo indica 'Collegamento bollitore disattivato'?

Assicurarsi che il collegamento del bollitore di acqua calda sanitaria sia attivato nelle impostazioni. Se il sistema non è collegato, il menu rapido viene visualizzato in modo diverso. Attivare l'opzione dal menu principale.

Come attivare la modalità silenziosa?

Nel menu rapido, selezionare l'icona 'Modalità silenziosa'. La modalità si avvia circa 1 minuto dopo l'attivazione. Riduce il rumore di funzionamento, ideale di notte.

Come forzare l'acqua calda sanitaria di emergenza?

Nel menu rapido, selezionare 'Forzare ACS di emergenza'. Attivarlo per utilizzare la resistenza elettrica del bollitore. Nota: questa modalità si disattiva se 'Forzare riscaldamento' è attivato.

Il telecomando è bloccato, come sbloccarlo?

Premere un tasto qualsiasi. Lo schermo richiede un codice a 4 cifre. Inserire il codice personalizzato. Se dimenticato, dalla schermata di arresto, tenere premuti ▲, ▼ e ↓ per 5 secondi, quindi selezionare 'Reset' per reimpostare il codice a 0000.

Come programmare l'accensione e lo spegnimento automatici?

Utilizzare la funzione 'Prog. sett.' nel menu rapido. Selezionare 'Sì' per entrare nella programmazione orologio. È possibile impostare fino a 6 programmi al giorno con ora, modalità e temperatura. Se il sistema ha 2 zone, ripetere per la zona 2.

Cosa fare in caso di errore sull'apparecchio?

Consultare il codice errore visualizzato. Nel menu rapido, selezionare 'Inizializzazione codici errore' per ripristinare le impostazioni precedenti. Assicurarsi che tutte le unità siano spente prima. Se l'errore persiste, contattare un professionista.

Come sbrinare i tubi ghiacciati?

Utilizzare la funzione 'Forzare sbrinamento' nel menu rapido. Confermare con ↓. Il sistema sbrina automaticamente i tubi. Utilizzarla solo in caso di gelo accertato.

Qual è la differenza tra riscaldamento normale e riscaldamento turbo?

La modalità 'Riscaldamento Turbo' consente di raggiungere più rapidamente la temperatura impostata aumentando temporaneamente la potenza. Si avvia circa 1 minuto dopo l'attivazione e si disattiva automaticamente.

Dove trovare il numero di serie e la data di acquisto per la garanzia?

Il numero di serie si trova sull'etichetta situata sul lato dell'unità esterna. Conservare la fattura di acquisto come prova della data. Per qualsiasi reclamo, contattare il proprio installatore o il servizio post-vendita Panasonic.

MANUALE UTENTE WH-UX16HE8 PANASONIC

Guida rapida dei menu

Pompa di calore aria-acqua

• Icono de funciona con “...” = OFF

• Selezione "Si" mediante los botones

Selezione "Reinicio".

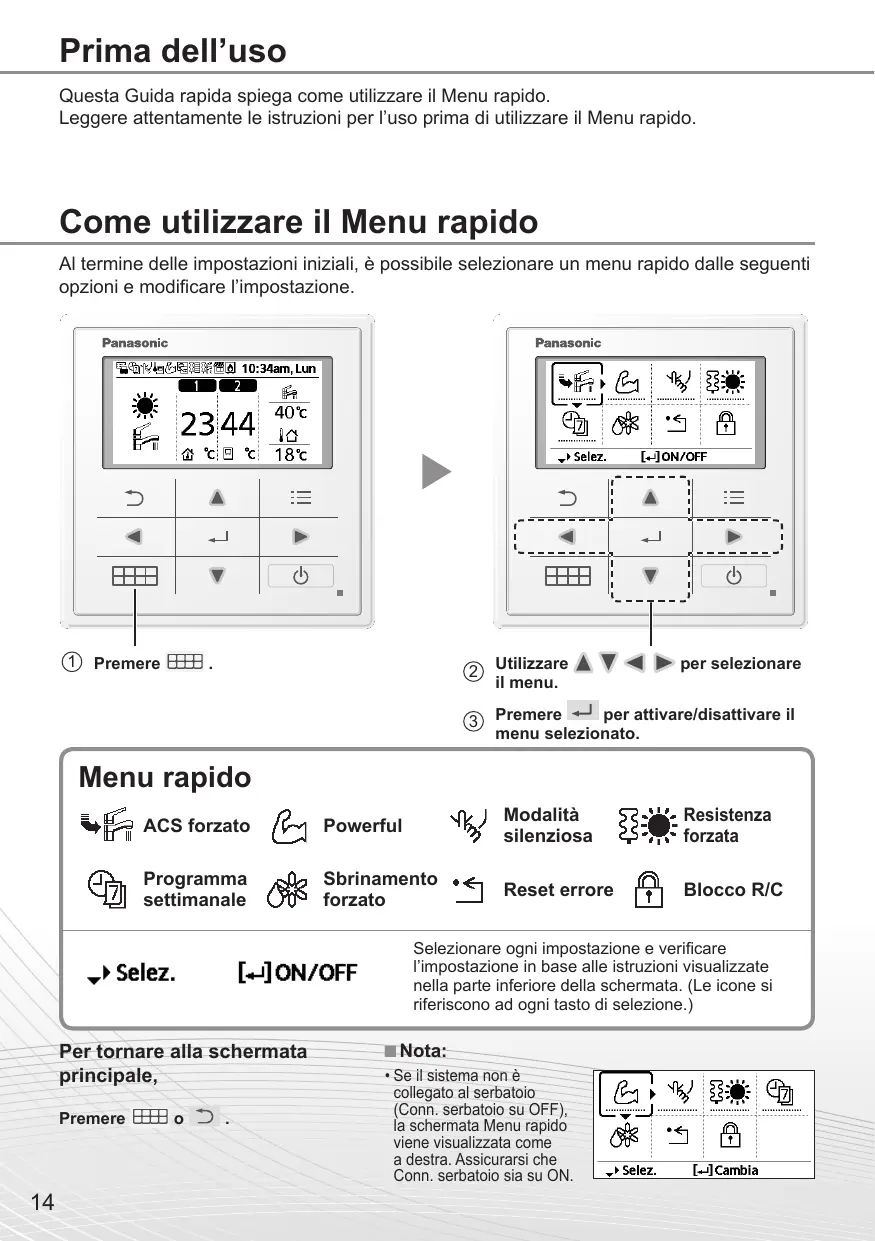

Questa Guida rapida spiega come utilizzato il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzato il Menu rapido.

ComeutilizzareilMenurapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

① Premere

Utilizzato per selezionare il menu.
Premere per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset erre
Blocco R/C

Selez.

Selezionare agli impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Leicone si riferiscono ad agli tasto di selezione.)

Per tornare alla schermata principale,

Premere l o

Nota:

Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con “……” = OFF

• Icona operativa indica con "——" = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere perconfermarelascelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

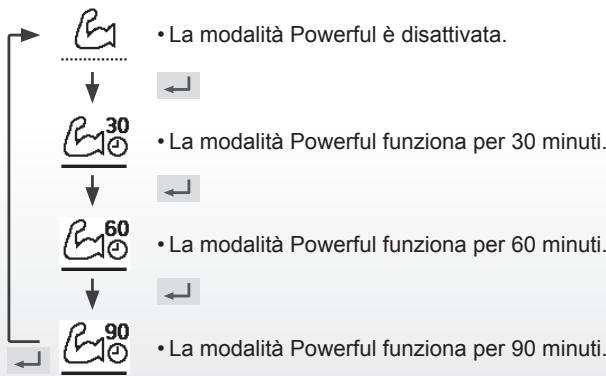

Powerful

Selezionare esta icona per azionare in a massima potenza l'impliano di riscaldamento/raffreddamento.

Premere per confirmare la scelta.

(II funzionamento Powerful si avvia circa 1 minuto après la pressione di ).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

Modalità silenziosa

Selezionare esta icona per un funzionamento silenzioso.

Premere perconfermarelascelta.

(II funzionamento silenzioso si avvia circa 1 minuto après la pressione di ←].)

Resistenza forzata

Selezionare per forzare l'attivazione della resistenza.

Premere perconfermarelascelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è gli attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[S]chiudi

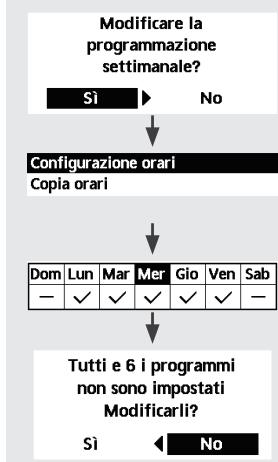

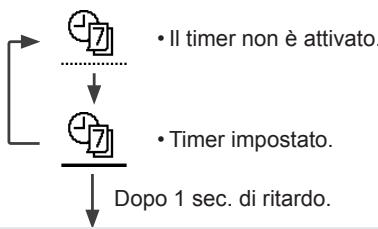

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere per confirmare la scelta.

Selezionare "Si".

• Se si selezione "No", si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

• Copia orari: SeLECTIONARE per copiare una configurazione orario.

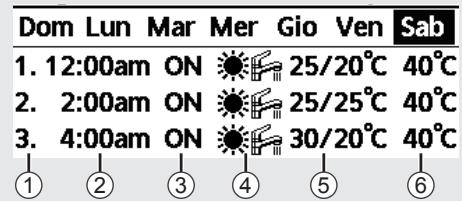

[Esempio di Configurazione orari]

Selectionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata esta schermata.

① Selezionare il programma "1" ~ "6".
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
④ Selezionare la modalità operativa.

A/A/ // // //

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se il systemà dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp.
Zona1		Zona2
ON	25°C	ON	25°C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff.
• Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere per confirmare la scelta.

(Quando si accetta la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

Reset erre

Selezionare per ripristinare le precedenti impostazioni quando si verifica un erre.

Premere perconfermarelascelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezione questa modalità che ripristina le impostazioni predefinite dell'interoSYSTEMA.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere per confirmare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Bloccare il controlo remoto?

Selezionare "Si".

(La schermata principale viene bloccata.)

• Se si selezione "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un taste.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Immettere 4 cîfre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente , e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Selectionare"Reset".

(Lo schermo si spagne dopo 3 secondi.)
