WH-UX16HE8 - Ilmastointilaite PANASONIC - Ilmainen käyttöohje ja opas

Merkki	Panasonic
Malli	WH-UX16HE8
Tuotetyyppi	Kääntyvä ilma-vesilämpöpumppu
Sähkönsyöttö	230 V / 50 Hz yksivaiheinen
Nimellislämmitysteho	16 kW (mallin arvio)
Nimellisjäähdytysteho	Ei määritelty, katso käyttöohje
Kylmäaine	R32 (todennäköinen)
Ulkoyksikön mitat (L x K x S)	Noin 900 x 750 x 320 mm
Ulkoyksikön paino	Noin 60 kg
Päätoiminnot	Lämmitys, jäähdytys, lämmin käyttövesi, hiljainen tila, turbo-tila, viikko-ohjelmointi, varalämmityksen pakotus, varalämmitysveden pakotus, sulatuksen pakotus
Kaukosäätimen tyyppi	Langallinen LCD-näytöllä, PIN-koodilla lukittava
Kellon ohjelmointi	Jopa 6 ohjelmaa päivässä, 2 vyöhykettä mahdollista
Virheiden näyttö	Virhekoodit alustustoiminnolla
Huolto ja puhdistus	Puhdista suodattimet säännöllisesti, tarkista siivekkeet, käänny ammattilaisen puoleen vuosihuollossa
Turvallisuus	Kaukosäätimen lukitus, automaattinen pysäytys virhetilanteessa, varalämmitysvastus
Varaosat ja korjattavuus	Osia saatavilla Panasonicin valtuutetuilta huoltoliikkeiltä, korjattavuusindeksiä ei ilmoitettu
Takuu	Katso voimassa olevat ehdot (yleensä 2 vuotta osat ja työ)
Äänitaso	Ei määritelty, hiljainen tila saatavilla
Yhteensopivuus aurinkopaneelien kanssa	Ei määritelty, mahdollista kesä/talvi-kosketintulon kautta

Usein kysytyt kysymykset - WH-UX16HE8 PANASONIC

Kuinka käyttää kaukosäätimen pikavalikkoa?

Paina omistettua painiketta, käytä sitten ▲ ▼ ◄ ► -painikkeita valitaksesi vaihtoehdon. Vahvista painamalla ▼. Palaaksesi päävalikkoon, paina takaisin-painiketta tai odota muutama sekunti.

Mitä tehdä, jos näytössä lukee 'Käyttövesivaraajan kytkentä pois käytöstä'?

Varmista, että käyttövesivaraajan (gallon) kytkentä on aktivoitu asetuksissa. Jos järjestelmä ei ole kytketty, pikavalikko näkyy eri tavalla. Aktivoi vaihtoehto päävalikosta.

Kuinka aktivoida hiljainen tila?

Valitse pikavalikosta 'Hiljainen tila' -kuvake. Tila käynnistyy noin minuutin kuluttua aktivoinnista. Se vähentää käyntiääniä, ihanteellinen yöllä.

Kuinka pakottaa varalämmitysveden käyttö?

Valitse pikavalikosta 'Pakota vara-ECS'. Aktivoi se käyttääksesi varaajan sähkövastusta. Huomaa: tämä tila poistuu käytöstä, jos 'Pakota lämmitys' on aktivoitu.

Kaukosäädin on lukittu, kuinka se avataan?

Paina mitä tahansa painiketta. Näyttö pyytää 4-numeroista koodia. Syötä henkilökohtainen koodi. Jos unohdit, pidä sammutusnäytöllä painikkeita ▲, ▼ ja ↓ painettuna 5 sekuntia, valitse sitten 'Reset' palauttaaksesi koodin 0000.

Kuinka ohjelmoida automaattinen käynnistys ja pysäytys?

Käytä pikavalikon 'Viikko-ohjelma' -toimintoa. Valitse 'Kyllä' siirtyäksesi kello-ohjelmointiin. Voit määrittää enintään 6 ohjelmaa päivässä kellonajan, tilan ja lämpötilan kanssa. Jos järjestelmässäsi on 2 vyöhykettä, toista vyöhykkeelle 2.

Mitä tehdä laitteen virhetilanteessa?

Tarkista näytössä oleva virhekoodi. Valitse pikavalikosta 'Virhekoodien alustus' palauttaaksesi aiemmat asetukset. Varmista, että kaikki yksiköt on sammutettu ennen. Jos virhe jatkuu, ota yhteys ammattilaiseen.

Kuinka sulattaa jäätyneet putket?

Käytä pikavalikon 'Pakota sulatus' -toimintoa. Vahvista painamalla ↓. Järjestelmä sulattaa putket automaattisesti. Käytä vain todellisen jäätymisen yhteydessä.

Mitä eroa on normaalilla lämmityksellä ja turbo-lämmityksellä?

Turbo-lämmitys -tila mahdollistaa tavoiteltuun lämpötilaan pääsyn nopeammin lisäämällä tehoa väliaikaisesti. Se käynnistyy noin minuutin kuluttua aktivoinnista ja poistuu automaattisesti käytöstä.

Mistä löydän sarjanumeron ja ostopäivän takuuta varten?

Sarjanumero löytyy ulkoyksikön kyljessä olevasta tarrasta. Säilytä ostokuitti päivämäärän todisteena. Reklamaatioita varten ota yhteyttä asentajaasi tai Panasonicin huoltopalveluun.

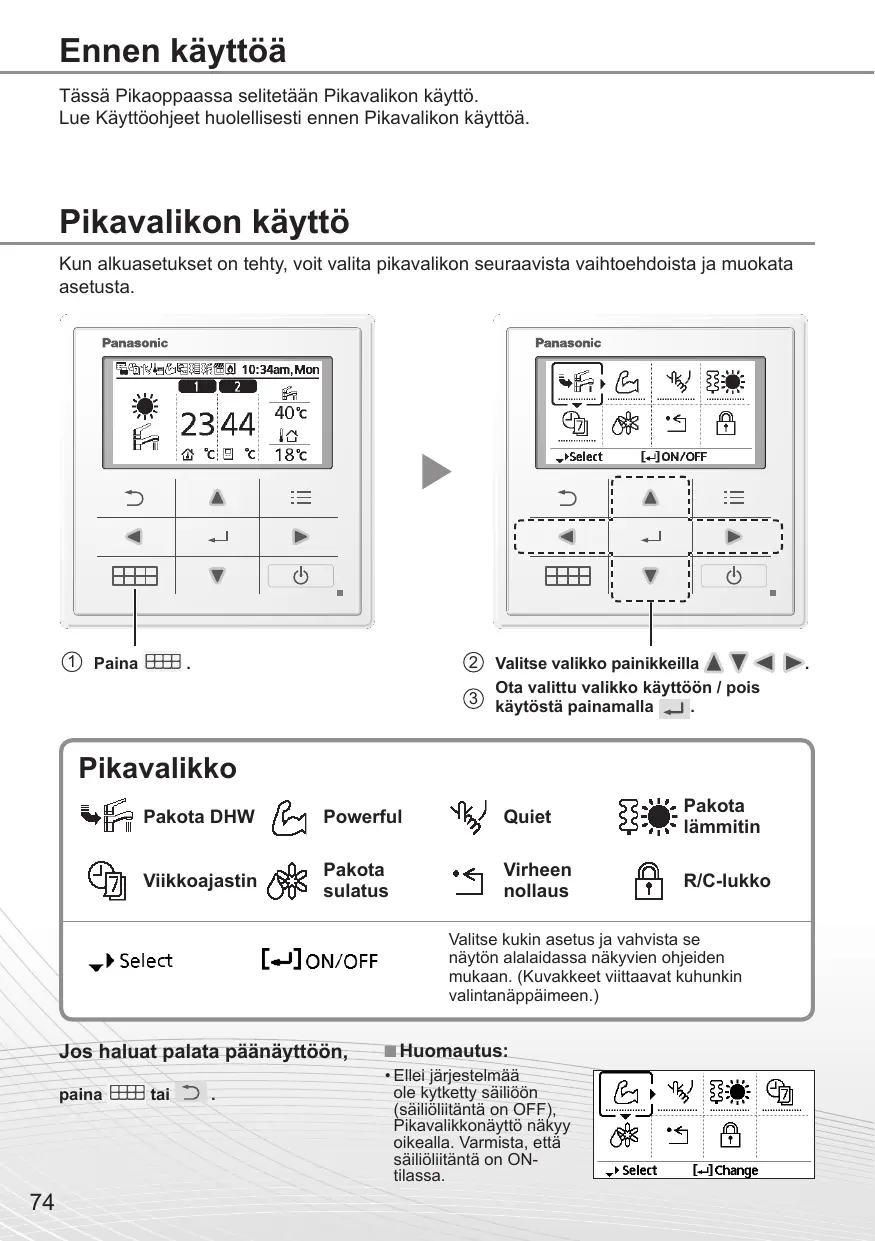

KÄYTTÖOHJE WH-UX16HE8 PANASONIC

llma-vesilampopumppu

Tässä Pikaoppaassa selitetään Pikavalikon käytö.

Lue Kayttoohjeet huolellisesti ennen Pikavalikon kayttoa.

Pikavalikon käytto

Kun alkuasetukset on tehty, voit valita pikavalikon seuraavista vaihtoehdoista ja muokata assetusta.

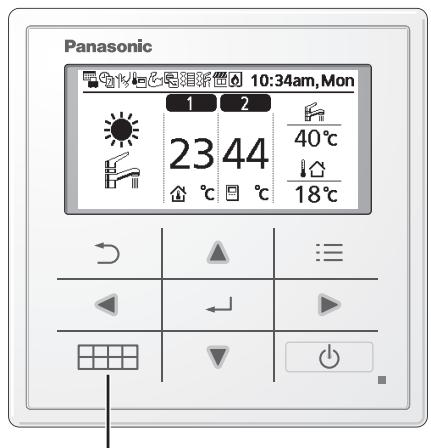

① Paina.

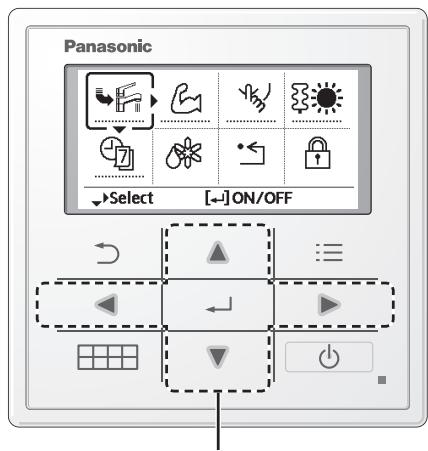

② Valitse valikko painikkeilla ▲ ▼ ▲ ▷.
③ Ota valittu valikko käyttoön / pois käytösta painamalla

Pikavalikko

Pakota DHW

Powerful

Quiet

Pakota lammitin

Vikkoajastin
Pakota sulatus

Virheen nollaus

R/C-lukko

Select

ON/OFF

Valitse kukin asetus ja vahvista se nayton alalaidassa nakyvien ohjeiden mukaan. (Kuvakkeet viittaavat kuhunkin valintanappaimeen.)

Jos haluat palata paanayttoon,

paina tai

Huomautus:

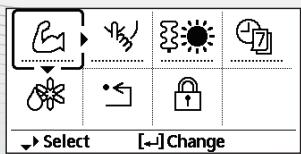

• Ellei järestelmää ole kytketty sällöön (sällöliitäntä on OFF), Pikavalikkonäytö nakyy oikealla. Varmista, etta sällöliitäntä on ON-tilassa.

Huomautuksia toimintakuvakkeesta

Esimerkki:

-Toimintakuvakkeen alla on"……” = ei kaynissa

-Toimintakuvakkeen alla on" ^ 一 _ 一 = k aynissa

Pakota DHW

Valitse tämä kuvake, jos haluat ottaa sailiö-DHW:n päälltai pois.

Vahvista valintasi painamalla

• Pakota DHW on otettu bois käytösta.
• Pakota DHW on otetu käytöön.

Huomautus:

• Pakota DHW on.POIS kaytostä, kun Pakota lammitin on kaytossä.
  Kun Pakota DHW on otettu pois käytösta, toiminnan ja tilan pitäisi muuttua takaisin aiemmin tallennettuun tilaan.

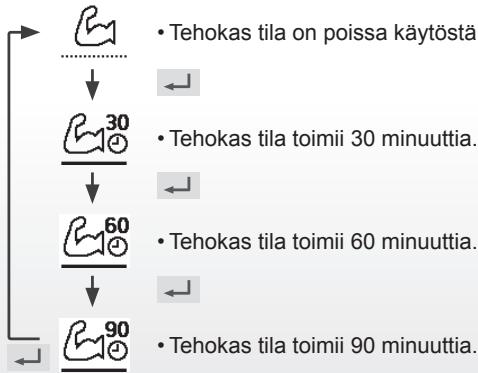

Powerful

Valitse tämä kuvake, jos haluat käyttaa lammitys- / jaahdytysjärestelmää tehokkaasti.

Vahvista valintasi painamalla

(Tehokas toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Huomautus:

• Tehokas tila otetaan pois käytösta, kun toiminta on OFF-tilassa.

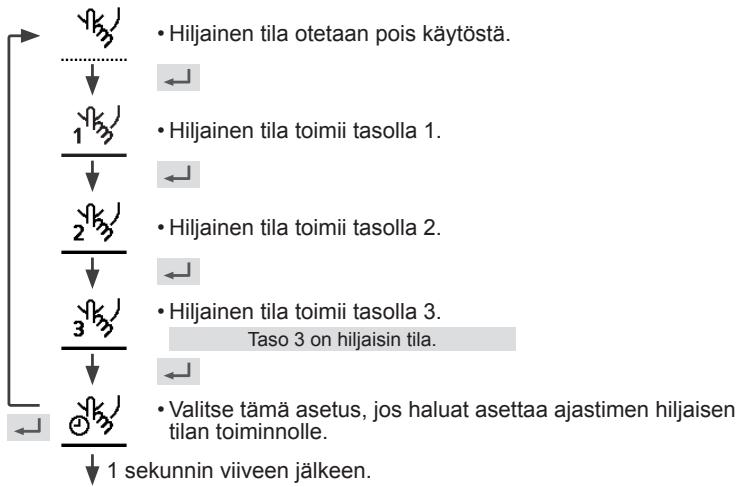

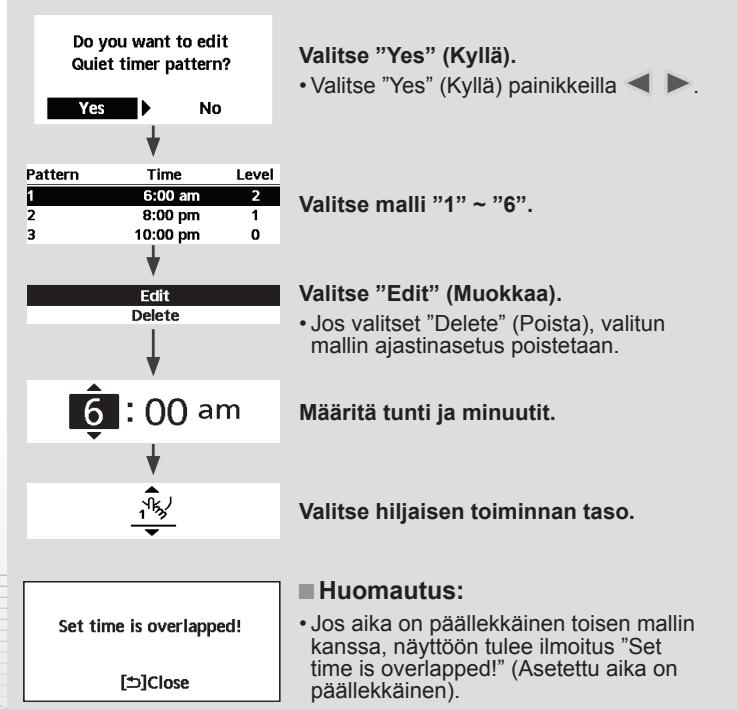

Quiet

Valitse tämä tilā, jos haluat hiljaisen toiminnan.

Vahvista valintasi painamalla

(Hiljainen toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Pakota Iämmitin

Valitse asetus, jos haluat pakottaa lammittimen paallee.

Vahvista valintasi painamalla

(Pakota lammitin -tila alkaa noin 1 minuutin sen jälkeen, kun painiketta on painetu.)

• Pakota lammitin -tila on otetu pois käytösta.

• Pakota lammitin -tila on otetu käyttoön.

Huomautus:

• Pakota lammitin -tila poistetaan käytösta, kun laite on jo toiminassa ja näytössa nakyy viesti "Ei käytössa, laite on toiminassa!".

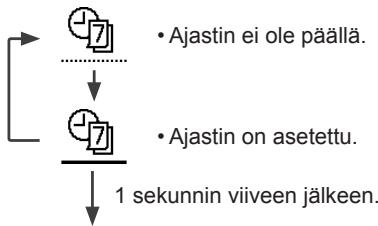

Valitse täm kuvake, jos haluat poistaa (perua) esiasetetun viikkoajastimen tai muuttaa sitä.

Vahvista valintasi painamalla

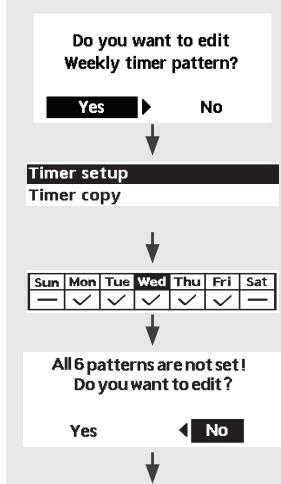

Valitse "Yes" (Kyllä).

• Jos valitset "No" (Ei), naytto palaa Paanayttoon.

• Timer setup: Valitse ajastimen asetus, jos haluat muokata viikkoajastinta.

• Timer copy: Valitse kopioitava ajastinasetus.

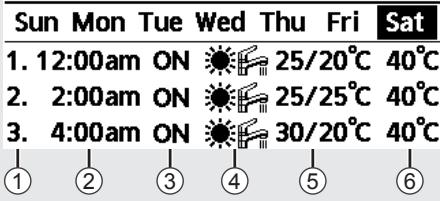

[Esimerkki ajastimen asetuksesta]

Valitse muokattavat paivat painikkeilla

Ellei kaikkia 6:ta mallia ole esiasetetu, tämä näytö tulee nakyviin.

① Valitse malli "1" ~ "6".
② Aseta ajastimen tunnit ja minuutit.
③ Valitse ajastimen ON/OFF.
④ Valitse haluamasi toimintatila.

⑤ Aseta lampötila alueille 1 ja 2 (jos järestelmässäsi on 2 alueen asetus).

⑥ Aseta sällön lämpötila.

Huomautus:

• Ajastin on pointettu käytösta, kun Pakota lämmitin -tila on otettu käyttoön tai Heat-Cool-kytkin on käytössa.
• Jos olet esiasettanut viikkoajastimen 2 alueelle, sinun on toistettava samat toimenpiteet alueelle 2.

Pakota sulatus

Valitse jäatyneiden putkien sulatus.

Vahvista valintasi painamalla

(Kun til a on hyvaksytty, jaljempana oleva naytt toulee esin.)

Request accepted!

[Close

Virheennollaus

Paluu edellisiin asetuksiin virheen jälkeen.

Vahvista valintasi painamalla

(Kun tila on hvväksytty, jäljempänä näytety näytö tulee esiin.)

Request accepted!

[ ] Close

• Varmista, etta kaikki laitteet on sommutetu, ennen kuin valitset tän tilan, joka palauttaa koko järestelmän edellisiin asetuksiin.

R/C-lukko

Kaukosaatimen lukitus.

Vahvista valintasi painamalla

(Kun tila on hvväksytty, jäljempänä näytety näytö tulee esin.)

Valitse "Yes" (Kyllä).
(Paanaytö lukitaan.)

• Jos valitset "No" (Ei), näytö palaa Paanäyttoën.

Kaukosaatimen lukituksen avaus.

Paina mita tahansa nappäintä.

(Kun tila on hyväksytty, jäljempänä naytety näytö tulee esiin.)

Anna mitkä tahansa 4 merkkia (jos numero on oikein, naytön lukitus avautuu).

Unohtuneen salasanan nollaus (toiminnon OFF-näytössä)

Paina -, ja -painikkeita 5 sekunnin ajan

(Kun tila on hyväksytty, jäljempänä näytety näytto tulee esiin.)

Valitse "Reset".

(Näytö sommu 3 sekunnin kuluttua.)
