GEBRUIKSAANWIJZING PEH 30 PARKSIDE

4. Zorgvuldige omgang met en gebruik van elektrische apparaten..........................Pagina

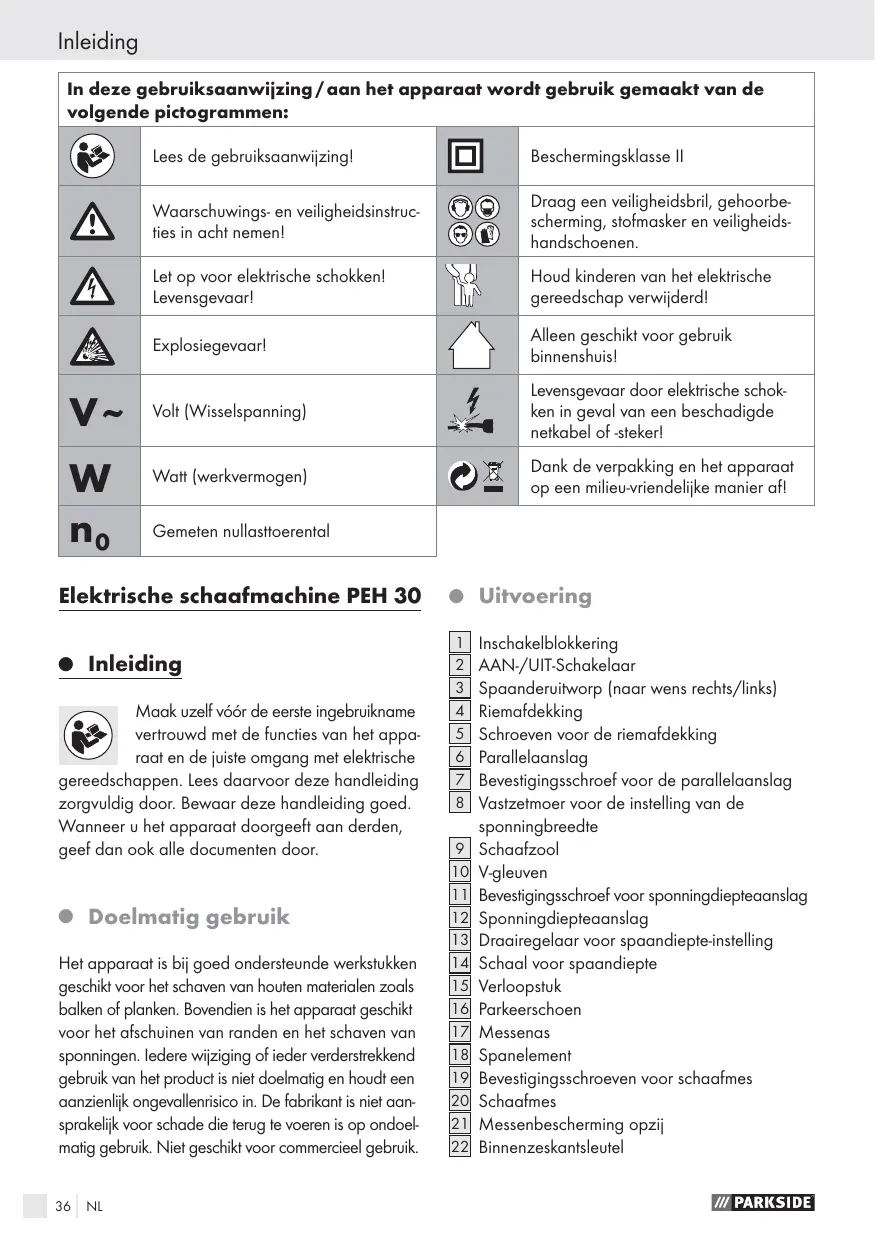

Inleiding In deze gebruiksaanwijzing / aan het apparaat wordt gebruik gemaakt van de volgende pictogrammen: Lees de gebruiksaanwijzing! Beschermingsklasse II Waarschuwings- en veiligheidsinstructies in acht nemen! Draag een veiligheidsbril, gehoorbescherming, stofmasker en veiligheidshandschoenen. Let op voor elektrische schokken! Levensgevaar! Houd kinderen van het elektrische gereedschap verwijderd! Explosiegevaar! Alleen geschikt voor gebruik binnenshuis!

Volt (Wisselspanning) Levensgevaar door elektrische schokken in geval van een beschadigde netkabel of -steker!

Watt (werkvermogen) Dank de verpakking en het apparaat op een milieu-vriendelijke manier af! Gemeten nullasttoerental Elektrische schaafmachine PEH 30

Inleiding Maak uzelf vóór de eerste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met elektrische gereedschappen. Lees daarvoor deze handleiding zorgvuldig door. Bewaar deze handleiding goed. Wanneer u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.

Doelmatig gebruik Het apparaat is bij goed ondersteunde werkstukken geschikt voor het schaven van houten materialen zoals balken of planken. Bovendien is het apparaat geschikt voor het afschuinen van randen en het schaven van sponningen. Iedere wijziging of ieder verderstrekkend gebruik van het product is niet doelmatig en houdt een aanzienlijk ongevallenrisico in. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik. Niet geschikt voor commercieel gebruik.

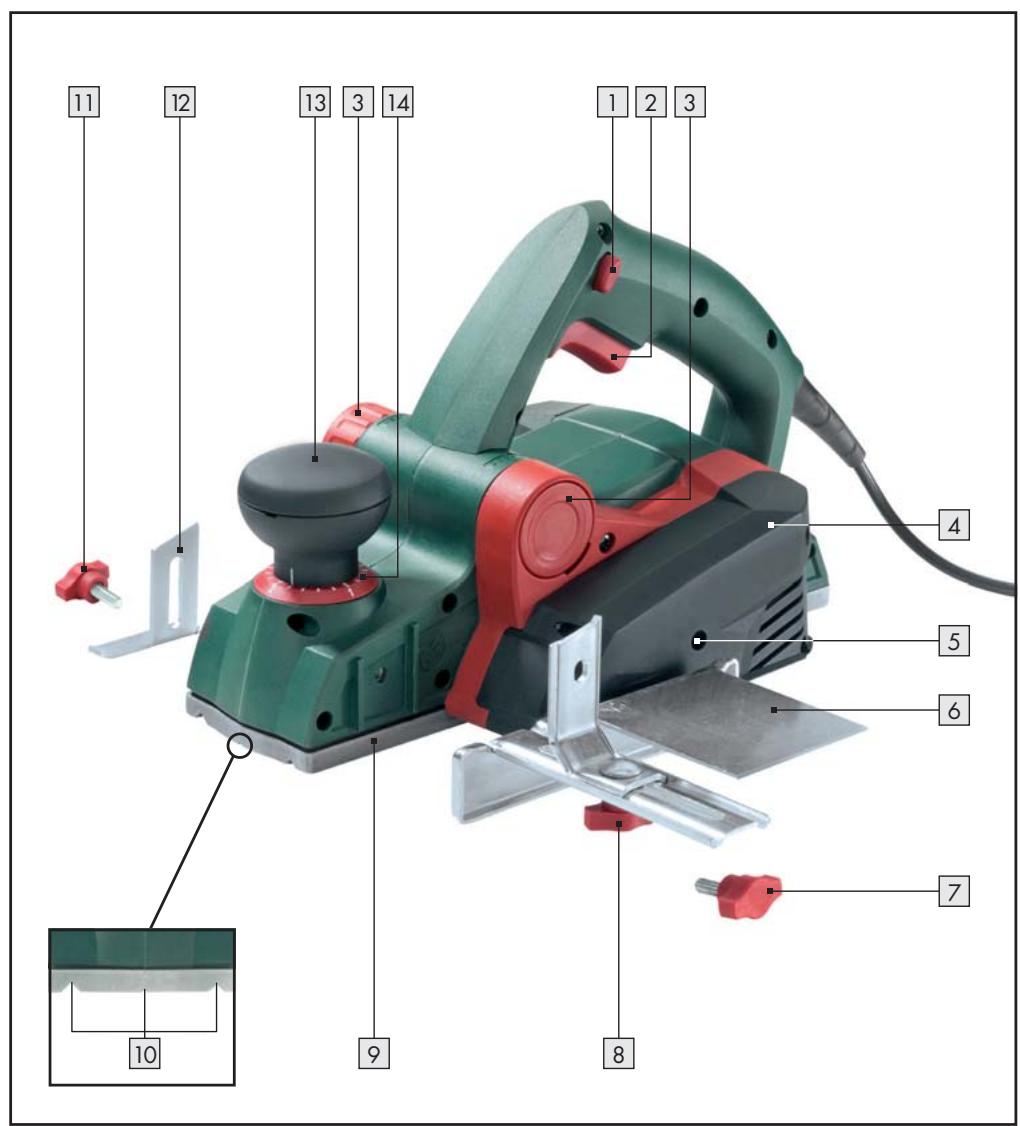

Uitvoering Inschakelblokkering AAN-/UIT-Schakelaar Spaanderuitworp (naar wens rechts/links) Riemafdekking Schroeven voor de riemafdekking Parallelaanslag Bevestigingsschroef voor de parallelaanslag Vastzetmoer voor de instelling van de sponningbreedte Schaafzool V-gleuven Bevestigingsschroef voor sponningdiepteaanslag Sponningdiepteaanslag Draairegelaar voor spaandiepte-instelling Schaal voor spaandiepte Verloopstuk Parkeerschoen Messenas Spanelement Bevestigingsschroeven voor schaafmes Schaafmes Messenbescherming opzij Binnenzeskantsleutel Inleiding / Algemene veiligheidsinstructies voor elektrische gereedschappen

Aandrijfriem Grote riempoelie Kleine riempoelie Beksleutel

elektrische schaafmachine PEH 30 parallelaanslag sponningdiepteaanslag binnenzeskantsleutel beksleutel verloopstuk gebruiksaanwijzing

Technische gegevens Nominale spanning: Nominaal vermogen: Gemeten nullasttoerental: Schaafdiepte: Schaafbreedte: Beschermingsklasse: len boven de in deze aanwijzingen vermelde waarde liggen. De trillingsbelasting zou kunnen worden onderschat wanneer het elektrische gereedschap regelmatig op een dergelijke wijze wordt gebruikt. 230V~ 50Hz 750 W n0 13.000 min-1

82 mm II/ Informatie over geluid en trillingen: Meetwaarden berekend conform EN 60745. Het A-geluidsdrukniveau van het apparaat bedraagt karakteristiek 88,93 dB (A). Onzekerheid K = 3 dB. Het geluidsniveau tijdens het werken kan boven 102,93 dB (A) liggen. Gehoorbescherming dragen! Gemeten versnelling, karakteristiek: Hand- / armvibratie ah = 5,644 m / s2 Onzekerheid K = 1,5 m / s2 WAARSCHUWING! Het in deze aanwijzingen vermelde trillingsniveau werd gemeten conform een in EN 60745 genormeerde meetprocedure en kan voor de vergelijking met andere apparaten worden gebruikt. Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige geval- Opmerking: Voor een nauwkeurige inschatting van de trillingsdruk tijdens een bepaalde werkperiode moet ook rekening worden gehouden met de tijd waarin het apparaat uitgeschakeld is of wel loopt, maar niet werkelijk gebruikt wordt. Dit kan de trillingsdruk over de hele werkperiode aanzienlijk verminderen. Algemene veiligheidsinstructies voor elektrische gereedschappen WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen! Nalatigheden bij de naleving van de veiligheidsinstructies en aanwijzingen kunnen elektrische schokken, brand en / of ernstig letsel tot gevolg hebben.

BEWAAR ALLE VEILIGHEIDSTECHNISCHE

INSTRUCTIES EN AANWIJZINGEN OM DEZE

1. Veiligheid op de werkplek

a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werkbereiken kunnen ongevallen ontstaan. Werk met het apparaat niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die stof of dampen zouden kunnen ontsteken. Houd kinderen en andere personen tijdens het gebruik weg van het elektrische

Algemene veiligheidsinstructies voor elektrische gereedschappen gereedschap. In geval van afleiding zou u de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

Levensgevaar door elektrische schokken: a) De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik géén adaptersteker in combinatie met geaarde apparaten. Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken. b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wanneer uw lichaam geaard is. c) Stel het apparaat niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken. Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de steker uit de contactdoos te trekken. Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken. e) Gebruik alléén verlengkabels die ook voor het buitenbereik geschikt zijn wanneer u met een elektrisch gereedschap in de openlucht werkt. Het gebruik van een voor het buitenbereik geschikte kabel vermindert het risico van elektrische schokken. f) Wanneer u met een elektrisch gereedschap in een vochtige omgeving moet werken, dient u een foutstroom-veiligheidsschakelaar te gebruiken. Het gebruik van een foutstroom-veiligheidsschakelaar vermindert het risico van elektrische schokken.

3. Veiligheid van personen

a) Wees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat niet wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheid tijdens het gebruik van het apparaat kan tot ernstig letsel leiden. Draag naast de persoonlijke veiligheidsuitrusting altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting zoals stofmasker, slipvaste veiligheidsschoenen, -helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen. c) Vermijd een ongewenste ingebruikname van het apparaat. Waarborg dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of draagt. Wanneer u tijdens het dragen van het apparaat de vinger aan de AAN- / UITSchakelaar hebt of het apparaat ingeschakeld is, kan dit tot ongevallen leiden. d) Verwijder de instelgereedschappen of schroefsleutel voordat u het apparaat inschakelt. Een gereedschap of sleutel dat / die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken. e) Vermijd een abnormale lichaamshouding. Zorg altijd voor een veilige stand en houd te allen tijde het evenwicht. Op deze wijze kunt u het apparaat vooral in onverwachte situaties beter controleren. f) Draag geschikte werkkleding. Draag géén wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd. Vlotte kleding, sieraden of haren kunnen door bewegende onderdelen wordt ingetrokken. g) Wanneer stofafzuigingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct Algemene veiligheidsinstructies voor elektrische gereedschappen worden gebruikt. Het gebruik van deze inrichtingen vermindert het gevaar door stof. overeenkomstig deze aanwijzingen en zoals het voor dit apparaattype voorgeschreven is. Houd daarbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situaties leiden.

4. Zorgvuldige omgang met

en gebruik van elektrische apparaten a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het daarvoor bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u beter en veiliger in het voorgeschreven vermogensbereik. b) Gebruik géén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd. c) Trek de steker uit de contactdoos voordat u apparaatinstellingen uitvoert, toebehoren vervangt of het apparaat weglegt. Hierdoor voorkomt u dat het apparaat abusievelijk ingeschakeld wordt. d) Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat géén personen met het apparaat werken die niet vertrouwd zijn met het apparaat of die deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt. e) Onderhoud het apparaat zorgvuldig. Controleer of bewegende apparaatonderdelen optimaal functioneren en niet klemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de functie van het apparaat belemmerd wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Veel ongelukken zijn terug te voeren op slecht onderhouden elektrische apparaten. f) Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereedschappen met scherpe snijranden gaan minder vaak klemmen en kunnen eenvoudiger worden geleid. g) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. Apparaatspecifieke veiligheidsinstructies voor elektrische schaaf Wacht totdat de messenas

17 volledig tot stilstand is gekomen voordat u het apparaat aan de kant legt. Een onbeschermde messenas kan aan het oppervlak blijven haken en tot controleverlies en ernstig letsel leiden. Grijp nooit met de vingers in de spaanderuitworp 3 . Gevaar voor letsel aan roterende onderdelen. Plaats het apparaat alléén ingeschakeld tegen het werkstuk. In het andere geval bestaat gevaar voor terugslag wanneer het schaafmes in het werkstuk blijft haken. Tijdens het werken moet de schaafzool 9 vlak op het werkstuk liggen. In het andere geval bestaat gevaar voor letsel door kantelen van de schaaf. Schaaf nooit over metalen voorwerpen. Hierdoor beschadigt u het schaafmes / de messenas 17 . Beveilig het gereedschap. Gebruik de spaninrichting / bankschroef om het werkstuk vast te zetten. Het wordt daarin veiliger gehouden dan in uw hand. Asbesthoudend materiaal mag niet worden bewerkt. Asbest geldt als kankerverwekkend. Tijdens het werken ontstane stoffen kunnen schadelijk voor de gezondheid, brandbaar of explosief zijn. Draag een stofmasker en gebruik een geschikte stof- / spaanderafzuiging. Sommige stoffen gelden als kankerverwekkend.

Algemene veiligheidsinstructies voor elektrische gereedschappen / Inbedrijfstelling Sluit het apparaat aan op een ge-

schikte afzuiginstallatie wanneer u langdurige houtbewerkingen uitvoert en vooral wanneer materialen worden bewerkt waarbij gezondheidsschadelijke stoffen ontstaan. Gebruik de elektrische schaaf niet wanneer de kabel beschadigd is. Beschadigde kabels verhogen het risico voor elektrische schokken. Steun uw handen in géén geval naast of vóór het apparaat en het te bewerken oppervlak. Hier dreigt gevaar voor letsel door wegglijden. Trek in geval van gevaar de steker uit de contactdoos. Trek in geval van gevaar, in werkpauzes, bij niet-gebruik en voor alle werkzaamheden aan het apparaat (bijv. vervangen van het schaafmes) de netsteker uit de contactdoos. Leid de kabel altijd naar achteren van het apparaat weg. Gebruik alléén scherpe schaafmessen. Drenk materialen of te bewerken oppervlakken niet met oplosmiddelhoudende vloeistoffen. Vermijd contact met de roterende onderdelen. Gebruik het apparaat nooit ondoelmatig en steeds alléén met originele onderdelen / toebehoren. Houd het apparaat tijdens het werken vast. Zorg voor een veilige stand. Het apparaat moet steeds schoon, droog en vrij van olie of andere smeermiddelen zijn. Origineel toebehoren / originele extra apparaten Gebruik alléén toebehoren en hulpgereedschappen/ -apparaten die in deze handleiding vermeld staan. Het gebruik van andere dan hier aanbevolen onderdelen of ander toebehoren kan gevaar voor letsel vormen.

In- / uitschakelen Inschakelen: Druk eerst op de inschakelblokkering 1 . Druk vervolgens op de AAN- / UIT-Schakelaar 2 en houd deze ingedrukt. Uitschakelen: Laat de AAN- / UIT-Schakelaar 2 los. Opmerking: De AAN- / UIT-Schakelaar 2 kan om veiligheidsredenen niet worden vastgezet.

Spaandiepte instellen Met de draairegelaar 13 kunt u de spaandiepte aan de schaal voor de spaandiepte 14 trapsgewijs instellen van 0 - 3,0 mm.

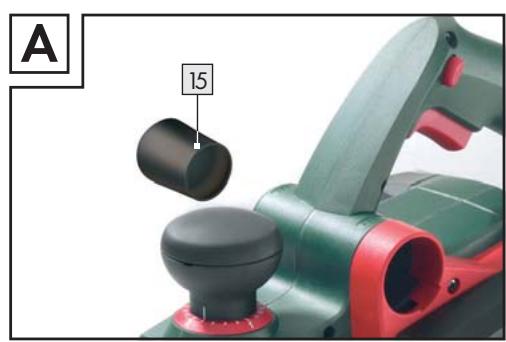

Stof / spaanders afzuigen (zie afb. A)

WAARSCHUWING! GEVAAR VOOR

LETSEL! Trek altijd eerst de steker uit de contactdoos voordat u werkzaamheden aan het apparaat uitvoert. Variabele spaanderuitworp (rechts/links): 3 door hem tegen de pijlrichting in (uit de positie “LOCK”) te draaien. Trek de spaanderuitworp 3 uit het apparaat. De spaanderuitworp 3 kan rechts of links in de schaaf worden geplaatst. Schuif de spaanderuitworp 3 in het apparaat. Vergrendel de spaanderuitworp 3 door hem in de positie “LOCK” te draaien. Ontgrendel de spaanderuitworp Externe spaanderafzuiging: Bij gebruik van een afzuigsysteem, bijv. werkplaatsstofzuiger, hebt u eventueel het verloopstuk 15 nodig. De stofzuiger moet geschikt zijn voor het te bewerken materiaal. Inbedrijfstelling Aansluiten: Steek indien nodig het verloopstuk 15 vast op de spaanderuitworp 3 . Schuif de slang van een geschikte afzuiginstallatie, bijv. van een werkplaatsstofzuiger op de spaanderuitworp 3 resp. het verloopstuk 15 . Gebruik al naargelang de gewenste breedte van de afschuining de dienovereenkomstige V-gleuf. Plaats daarvoor de schaaf met V-gleuf 10 tegen de rand van het werkstuk en beweeg de schaaf langs de rand. Verwijderen: Trek de slang van de afzuiginrichting los van

de spaanderuitworp 3 of het verloopstuk 15 . Verwijder ook het verloopstuk 15 wanneer u het hebt gebruikt. Monteer de parallelaanslag

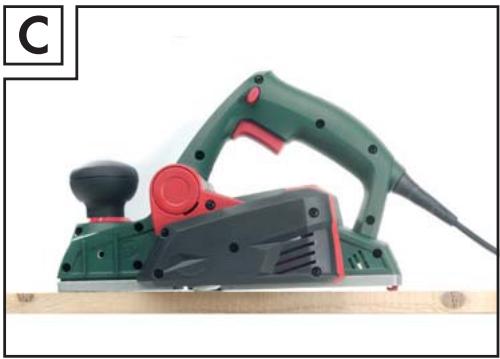

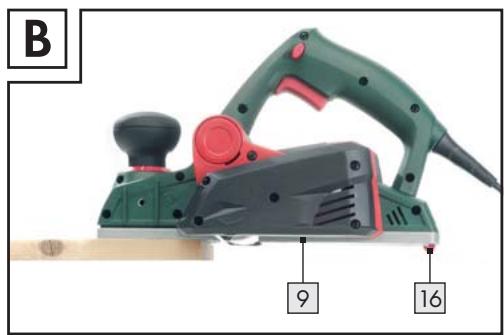

Parkeerschoen (zie afb. B/C) Dankzij de parkeerschoen 16 kunt u het apparaat neerzetten zonder het gevaar, het werkstuk te beschadigen. Tijdens het werken wordt de parkeerschoen 16 omhoog geklapt en het achterste gedeelte van de schaafzool 9 vrijgegeven.

TERUGSLAG! Plaats het apparaat alléén ingeschakeld tegen het werkstuk. Stel de gewenste spaandiepte in. Schakel het apparaat in. Plaats het apparaat met het voorste gedeelte van de schaafzool 9 op het werkstuk. Beweeg het apparaat met gelijkmatige snelheid over het te bewerken oppervlak. Werk alléén met een geringe snelheid en oefen de druk uit op het midden van de schaafzool 9 . Een te hoge snelheid vermindert de oppervlaktekwaliteit en kan tot verstopping van de spaanderuitworp leiden. Parallelaanslag gebruiken (zie afb. I) 6 met de bevestigingsschroef 7 aan het apparaat. Draai de vastzetmoer 8 los en stel de gewenste breedte in. Draai de vastzetmoer 8 weer vast. Let op dat u de schaaf met zijdelingse aanpersdruk beweegt.

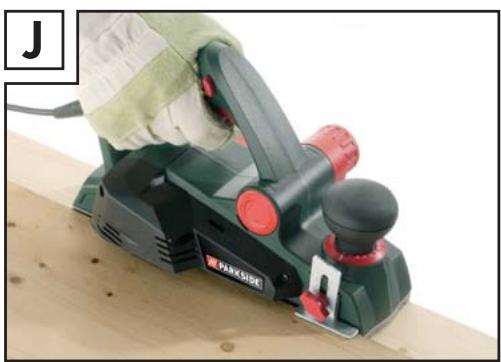

Sponningdiepteaanslag gebruiken (zie afb. J) Monteer de sponningdiepteaanslag 12 met de bevestigingsschroef 11 aan het apparaat. Stel de gewenste sponningdiepte in met behulp van de sponningdiepteaanslag 12 . Voer het schaafproces meerdere keren uit totdat de gewenste sponningdiepte bereikt is.

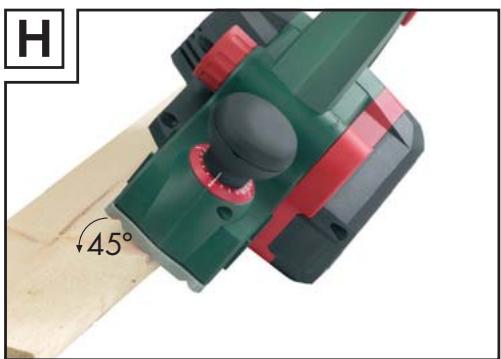

LETSEL! Trek altijd eerst de steker uit de contactdoos voordat u werkzaamheden aan het apparaat uitvoert. VOORZICHTIG! Er bestaat gevaar voor letsel door de scherpe snijranden van het schaafmes 20 ! Pak het schaafmes 20 niet vast aan de snijranden. Randen afschuinen (zie afb. H) De in de voorste schaafzool 9 voorhanden V-gleuven 10 vereenvoudigen het afschuinen van werkstukranden. Het schaafmes 20 heeft twee sneden en kan worden omgedraaid. Vervang het schaafmes 20 wanneer beide sneden bot zijn. Het is niet toegestaan, het schaafmes 20 aan te scherpen.

Inbedrijfstelling / Onderhoud en reiniging / Service / Garantie

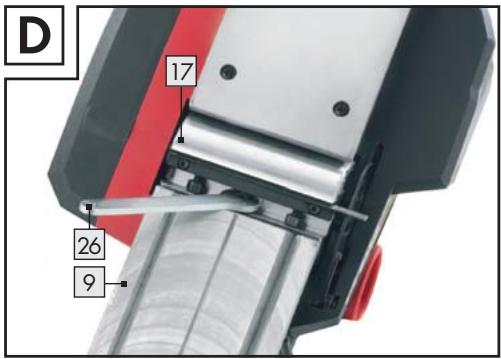

Schaafmes 20 demonteren/ monteren (zie afb. D) Plaats de riemafdekking 4 en bevestig het deksel met de schroeven 5 . Schaafmes 20 omdraaien of vervangen

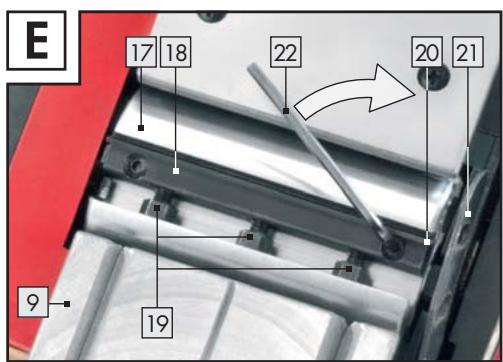

BELANGRIJKE OPMERKING: Draai de beide binnenzeskantschroeven niet los. Deze zijn bedoeld voor de hoogteafstelling van de messenas. Een afstelling is alleen vereist wanneer u een ander type schaafmes, bijv. een mes met golfsnede, wilt gebruiken. Vervang altijd beide messen om een onbalans te vermijden. OPMERKING: Draai eerst slechts één mes los, dan kunt u zich bij de montage aan het in de fabriek gemonteerde tweede mes oriënteren.

1. Draai met de bijgeleverde beksleutel 26 de

3 schroeven van het spanelement 18 los. Druk de beweeglijke zijbescherming 21 in de spleet van de behuizing.

2. Schuif het spanelement 18 aan de zijkant uit

3. Schuif het schaafmes 2 aan de zijkant uit het

spanelement 18 . OPMERKING: De messenas 17 kan ook worden gedemonteerd, bijv. voor de reiniging.

4. Voer de montage van een omgedraaid of

nieuw schaafmes uit in omgekeerde volgorde.

5. Het schaafmes 20 is verkrijgbaar via het vermelde serviceadres (zie hoofdstuk “Garantie”).

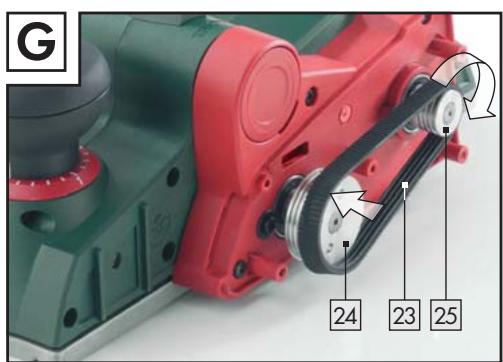

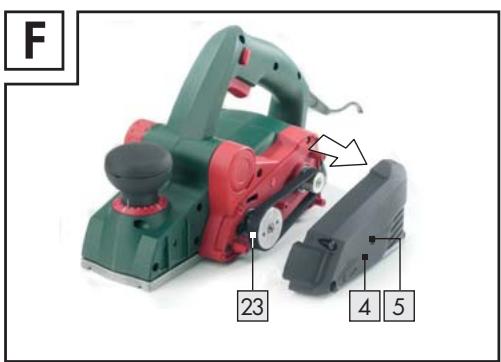

Aandrijfriem vervangen (zie afb. F + G)

WAARSCHUWING! GEVAAR VOOR

LETSEL! Trek altijd eerst de steker uit de contactdoos voordat u werkzaamheden aan het apparaat uitvoert. Draai de schroeven 5 los en verwijder de riemafdekking 4 . Verwijder de versleten aandrijfriemen 23 . Plaats de nieuwe aandrijfriem 23 eerst op de kleine riempoelie 25 en trek de aandrijfriem 23 vervolgens door draaien op de grote riempoelie 24 .

Onderhoud en reiniging

WAARSCHUWING! GEVAAR VOOR

LETSEL! Trek altijd eerst de steker uit de contactdoos voordat u werkzaamheden aan het apparaat uitvoert. Houd het apparaat en de ventilatiegleuven steeds schoon om goed en veilig te kunnen werken. Reinig de spaanderuitworp 3 regelmatig. Gebruik een geschikt gereedschap (bijv. houtstuk, perslucht, enz.) om een verstopte spaanderuitworp te reinigen. Gebruik een droge doek voor de reiniging van de behuizing. Verwijder het aanhechtende schaafstof met een kwast. Gebruik nooit scherpe voorwerpen, benzine, oplosmiddelen of reinigingsmiddelen die de kunststof aantasten. Voorkom dat vloeistoffen in het artikel dringen.

WAARSCHUWING! Laat uw apparaten alléén door gekwalificeerd vakpersoneel en alléén met originele onderdelen repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft. WAARSCHUWING! Laat de steker of de aansluitleiding altijd door de fabrikant van het apparaat of door zijn technische dienst repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft.

Garantie U hebt op dit apparaat 3 jaar garantie vanaf de datum van aankoop. Het apparaat is met de grootst mogelijke zorg vervaardigd en is vóór aflevering uitvoerig Garantie / Afvoer / Conformiteitsverklaring / Producent getest. Bewaar a.u.b. de kassabon als aankoopbewijs. Mocht u een beroep willen doen op uw garantie, neem dan telefonisch contact op met uw serviceadres. Alleen op die manier kan kosteloze verzending van uw goederen worden gegarandeerd. Deze garantie geldt uitsluitend jegens de eerste koper en is niet overdraagbaar. De garantie geldt alleen voor materiaal- of fabricagefouten, maar niet voor slijtage of voorbeschadigingen aan breekbare onderdelen, bijvoorbeeld schakelaars of accu’s. Het product is uitsluitend bestemd voor privé-gebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij ingrepen die niet worden uitgevoerd door ons geautoriseerde servicefiliaal, vervalt de garantie. Uw wettelijke rechten worden door deze garantie niet beperkt. Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten.

Conformiteitsverklaring / Producent Wij, Kompernaß GmbH, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee dat het product aan de onderstaande EU-richtlijnen voldoet: Machinerichtlijn (89 / 87/ EC) EG-laagspanningsrichtlijn (2006 / 95 / EC) Elektromagnetische verdraagzaamheid (2004 / 108 / EC) Type / Benaming: Elektrische schaafmachine PEH 30

Hans Kompernaß - Directeur - Afvoer De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren. Voer elektronische gereedschappen niet af via het huisafval! Conform de Europese richtlijn 2002 / 96 / EC betreffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan naar nationaal recht moeten oude elektrische gereedschappen separaat worden ingezameld en op milieuvriendelijke wijze worden gerecycled. Technische wijzigingen binnen het kader van de verderontwikkeling zijn voorbehouden.
