BEDIENUNGSANLEITUNG PEH 30 PARKSIDE
Bedienungs- und Sicherheitshinweise
IT CH
PIALLA ELETTRICA
ELEKTRISCHE SCHAAFMACHINE
Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
FR CH
Bestimmungsgemäß Gerbrauch. 6
Ausstattung.. 6
Lieferumfang.. 7
Technische Daten . 7
Allgemeine Sicherheitschinweise für Elektrowerkzeuge
- Arbeitsplatz-Sicherheit.. 7
- Elektrische Sicherheit.. 8
- Sicherheit von Personen . 8
- Verwendung und Behandlung des Elektrowerkzeugs.. 9
Gerätespezifische Sicherheitshinweise für Elektrohobel. 9
Originalzubehör/-zusatzgeräte .Seite 10
Inbetriebnahme
Ein-/Ausschalten. 10
Spantiefe einstellen . 10
Staub/Späne absaugen (siehe Abb. A) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
[10]
Parkschuh (siehe Abb. B/C) .Seite 11
Hobelvorgang.. 11
Kanten anfasen (siehe Abb. H). .Seite 11
Parallelanschlag verwenden (siehe Abb. I) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
[1]
Falztiefenanschlag verwenden (siehe Abb. J). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hobelmesser wechseln .Seite 11
Hobelmesser ausbauen / einbauen (siehe Abb. D)....................................Seite 12
Antriebsriemen wechseln (siehe Abb. F + G) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... .. ... .. ... .. ... .. ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
Seite 12
Wartung und Reinigung .Seite 12
Service . 12
Garantie .Seite 12
Entsorgung .Seite 13

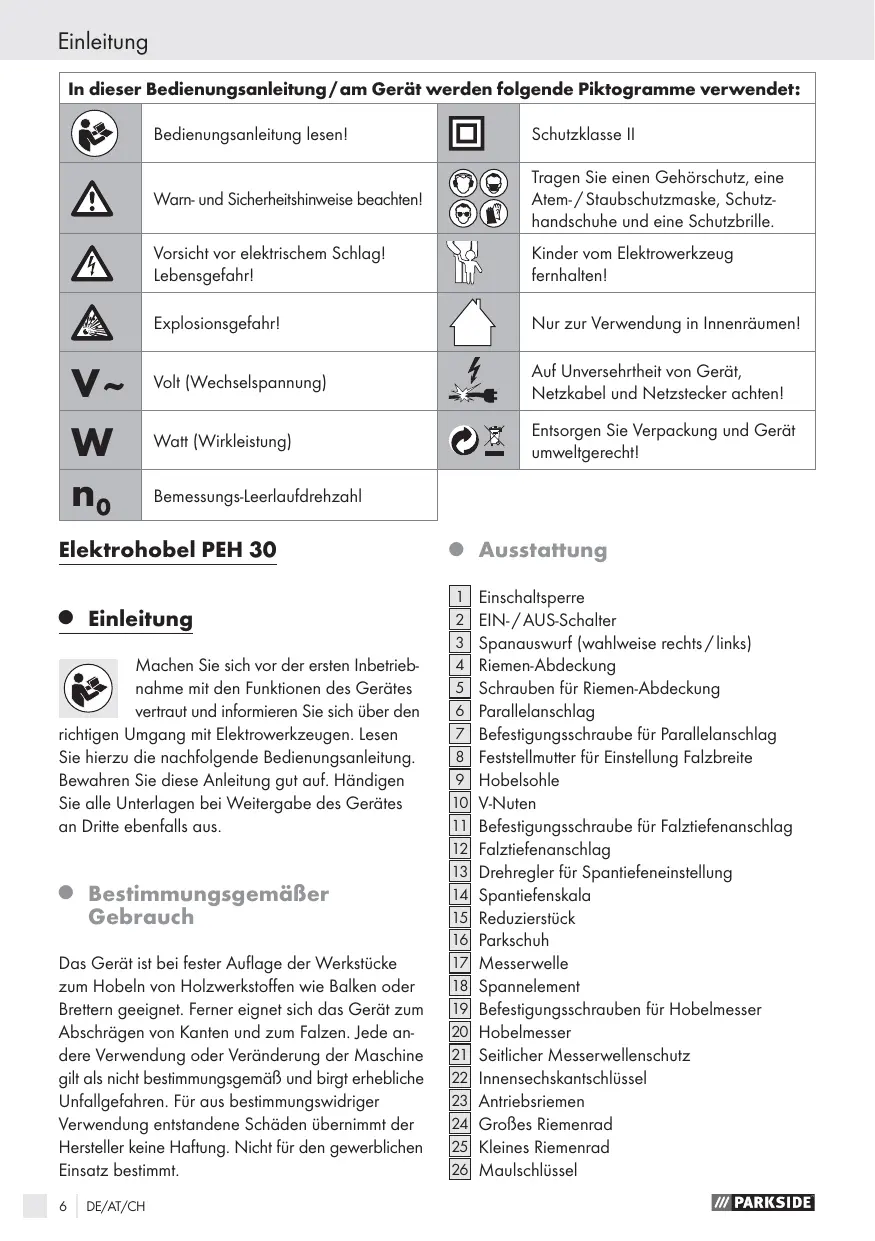

| In dieser Bedienungsanleitung/am Gerät werden folgende Piktomagramme verwendet: |
| Bedienungsanleitung lessen! | | Schutzklasse II |
| Warn- und Sicherheitschinweise beachten! | | Tragen Sie einen Gehörschutz, eine Atem-/ Staubschutzmaske, Schutz-handschuhe und eine Schutzbrille. |
| Vorsicht vor elektrischem Schlag! Lebensgefahr! | | Kinder vom Elektrowerkzeug fernhalten! |
| Explosionsgefahr! | | Nur zur Verwendung in Innenräumen! |
| V~ | Volt (Wechselspannung) | | Auf Universehrheit von Gerät, Netzkabel und Netzstecker achten! |
| W | Watt (Wirkleistung) | | Entsorgen Sie Verpackung und Gerät umweltgerecht! |
| n0 | Bemessungs-Leerlaufdrehzahl | |
Elektrohobel PEH 30
Einleitung
Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den
richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist bei fester Auflage der Werkstücke zum Hobeln von Holzwerkstoffen wie Balken oder Brettern geeignet. Ferner eignet sich das Gerät zum Abschrägen von Kanten und zum Falzen. Jedi andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt.
Ausstattung
| 1 | Einschaltspere |
| 2 | EIN-/AUS-Schalter |
| 3 | Spanauswurf (wahlweise rechts/links) |
| 4 | Riemen-Abdeckung |
| 5 | Schrauben für Riemen-Abdeckung |
| 6 | Parallelanschlag |
| 7 | Befestigungsschraube für Parallelanschlag |
| 8 | Feststellmutter für Einstellung Falzbreite |
| 9 | Hobelsohle |
| 10 | V-Nuten |
| 11 | Befestigungsschraube für Falztiefenanschlag |
| 12 | Falztiefenanschlag |
| 13 | Drehregler für Spantiefeneinstellung |
| 14 | Spantiefenskala |
| 15 | Reduzierstück |
| 16 | Parkschuh |
| 17 | Messerwelle |
| 18 | Spannelement |
| 19 | Befestigungsschrauben für Hobelmesser |
| 20 | Hobelmesser |
| 21 | Seitlicher Messerwellenschutz |
| 22 | Innensechskantschlüssel |
| 23 | Antriebsriemen |
| 24 | Großes Riemenrad |
| 25 | Kleines Riemenrad |
| 26 | Maulschlöse |
- Lieferumfang
1 Elektrohobel PEH 30
1 Parallelanschlag
1 Falzteifenanschlag
1 Innensechskantschlüssel
1 Maulschlüssel
1 Reduzierstück
1 Bedienungsanleitung
- Technische Daten
Nennspannung: 230V 50Hz
Nennleistung: 750W
Bemessungs-Leerlauf
Drehzahl: n_0 13.000 min^-1
Hobeltiefe: 0-3,0mm
Hobelbreite: 82 mm
Schutzklasse: II/回
Messwerte ermittelt entsprechend EN 60745.
Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 88,93 dB (A).
Unsicherheit K = 3 dB. Der Gerauschpegel beim Arbeitsen kann 102,93 dB (A) überschreiben.
Gehorschutzragen!
Bewertete Beschleunigung, typischerweise:
Hand-/Armvibration a_h = 5,644m / s^2
Unsicherheit K = 1,5m / s^2
A WARNUNG! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gesmessen worden und kann für den Gerätevergleich verwendent werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.
Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitaumes sollenen auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder bereits lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitaum deutlich reduzieren.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
A WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT Auf. DER IN DEN SICHERHEITSHINWEISEN VERWENDETE BEGRIFF „ELEKTROWERKZEUG" BEZIEHT SICH Auf NETZBETRIEBENE ELEKTROWERKZEUGE (MIT NETZKABEL) UND Auf AKKUBETRIEBENE ELEKTROWERKZEUGE (OHNE NETZKABEL).
1. Arbeitsplatz-Sicherheit
a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchte Arbeitsbereiche konnen zu Unfälle führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.
2. Elektrische Sicherheit
Vermeiden Sie Lebensgefahr durch elektrischen Schlag:
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden.Verwenden Sie keineAdapterstecker gemeinsam mitschutzgeberdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit ge-erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
9) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
4. Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesen nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten
verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
Gerätespezifische Sicherheitschinweise für Elektrohobel
Warten Sie den Stillstand der Messerwelle ab, bevor Sie das Gerät ablegen. Eine freiigende Messerwelle kann sich mit der Oberfläche verhaken und zum Verlust der Kontrolle sowie schweren Verletzungen führen.
Greifen Sie nicht mit den Fingern in den Spanauswurf 3. Verletzungsgefahr an rotierenden Teilen.
Führer Sie das Gerät nur eingeschaltet gegen das Werkstück. Sonst besteht Rückschlaggefahr, wenn sich das Hobelmesser im Werkstück verhakt.
Beim Arbeitsen muss die Hobelsohle flach aufliegen. Sonst besteht Verletzungsgefehr durch Verkanten des Hobels.
Hobeln Sie nie über Metallgegenstände. Das Hobelmesser / die Messerwelle [17] wird sonst beschädigt.
Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen/Schraubstock um das Werkstück festzuhalten. Es ist damit richer gehalten, als mit ihrer Hand.
Asbesthaltiges Materialarf nicht bearerbeitetwerden.Asbest gilt als krebserregend.
Beim Arbeitsen entstehende Stäube konnen gesundheitsschädlich, brennbar oder
explosiv sein. Tragen Sie eine Staubschutzmaske und verwenden Sie eine geeignete Staub-/Späneabsaugung. Manche Stäube gelten als krebserrend.
Schlieben Sie bei längerem Bearbeiten von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheitsgeführrende Stäube entstehen, das Gerät an eine geeignete externe Staubabsaugvorrichtung an.
Benutzen Sie den Elektrohobel nicht, wenn das Kabel beschädigt ist.
Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
Stützen Sie auf keinen Fall die Hande halten oder vor dem Gerät und der zu bearbeitenden Fläche ab. Es droht Verletzungsgefahr durch Abrutschen.
Ziehen Sie bei Gefahr dazu den Netzstecker aus der Steckdose.
Ziehen Sie den Netzstecker bei Gefahr, Arbeitspausen, Nichtgebrauch, vor allen Arbeiten am Gerät (z.B. Wechsel der Hobelmesser) aus der Steckdose.
Fuhren Sie das Netzkabel immer nach hinten vom Gerät weg.
Verwenden Sie nur scharfe Hobelmesser.
Tränken Sie Materialien oder zu bearbeitende Flächen nicht mit Lösungsmittelhaltigen Flüssigkeiten.
- Vermeiden Sie den Kontakt mit rotierenden Teilen.
- Verwenden Sie das Gerät niemals zweckentfremdet und nur mit Originalteilen/-zubehör.
Halten Sie das Gerät während der Arbeit fest. Sorgen Sie für einen sicheren Stand.
Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
- Originalzubehör/-zusatzgeräte
Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind. Der Gebrauch anderer als hier empfohlenen Teile oder andere Zubehör kann eine Verletzungsgefahr für Sie bedeuten.
Inbetriebnahme
Ein-/Ausschalten
Einschalten:
Drücken Sie zunachst die Einschalsperre 1
Drücken und halten Sie anschliebend den EIN-/AUS-Schalter 2.
Ausschalten:
Lassen Sie den EIN-/AUS-Schalter 2 los.
Hinweis: Der EIN-/AUS-Schalter [2] kann aus Sicherheitsgründen nicht arretiert werden.
Spantiefe einstellen
Mit dem Drehregler [13] kann die Spantiefe stufenweise von 0 - 3,0 mm anhand der Spantiefenskala [14] eingestellt werden.
Staub/Späne absaugen (siehe Abb. A)
A WARNING! VERLETZUNGSGEFAHR!
Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie Arbeiten am Gerät durchführren.
Wahlbarer Spanauswurf (rechts / links):
Entriegeln Sie den Spanauswurf 3, indem Sie hin entgegen der Pfeilrichtung (aus der Position „LOCK") drehen.
Ziehen Sie den Spanauswurf 3 aus dem Gerät hinaus.
Der Spanauswurf [3] kann rechts oder links in den Hobel eingesetzt werden.
Schieben Sie den Spanauswurf in das Gerät.
□ Arretieren Sie den Spanauswurf 3 durch Drehen in Position „LOCK".
Fremdabsaugung:
Bei Verwendung von Staubabsaugsystemen, z.B Werkstattabsauger, muss ggf. das Reduzierstück [15] verwendet werden.
Der Staubsauger muss für den zubearbeitenden Werkstoff geeignet sein.
AnschlieBen:
Stecken Sie ggf. das Reduzierstuck 15 fest auf den Spanauswurf 3 auf.
Schieben Sie den Schlauch einer zulässigen Staubsaugvortrichtung, z.B. eines Werkstattstaubsaugers auf den Spanauswurf 3, oder ggf. auf das Reduzierstück 15.
Entnehmen:
Ziehen Sie den Schlauch der Staubsaugvortrichtung vom Spanauswurf 3 oder vom Reduzierstuck 15 ab.
Ziehen Sie ggf. das Reduzierstück ab.
- Parkschuh (siehe Abb. B/C)
Der Parkschuh 16 ermöglich das Abstellen des Gerätes ohne die Gefahr einer Beschädigung des Werkstücks. Beim Arbeitsvorgang wird der Parkschuh 16 hoch geschwenkt und der hintere Teil der Hobelsohle 9 freigegeben.
Hobelvorgang
VORSICHT! RÜCKSCHLAGGEFAHR!
Führn Sie das Gerät nur eingeschaltet gegen das Werkstück.
Stellen Sie die gewünschte Spantiefe ein.
Schalten Sie das Gerät ein.
- Setzen Sie das Gerät mit dem vorderen Teil der Hobelsohle 9 an das Werkstück an.
Fuhren Sie das Gerät mit gleichmäßigem Vorschub über die zu bearbeitende Fläche.
Arbeiten Sie nur mit geringem Vorschub und üben Sie den Druck mittig auf die Hobelsohle aus. Zu Schneller Vorschub mindfulness the Oberflächen-gute und kann zur Verstopfung des Spanauswurfes führen.
Kanten anfasen (siehe Abb. H)
Die in der vorderen Hobelsohle 9 vorhandenen V-Nuten 10 erfolglichen ein einfaches Anfasen von Werkstückkanten.
Verwenden Sie je nach gewünschter Fasenbreite die entsprechende V-Net.
- Setzen Sie dazu den Hobel mit der V-Nut [10] auf die Werkstückante auf und führen Sie ihren an dieser entlang.
- Parallelanschlag verwenden (siehe Abb. I)
Montieren Sie den Parallelanschlag 6 mit der Befestigungsschraube 7 am Gerät.
Lösen Sie die Feststellmutter [8] und stellen Sie die gewünschte Breite ein.
Ziehen Sie die Feststellmutter 8 wieder fest.
Achten Sie darauf, dass der Hobel mit seitlichen Anpressdruck geführt wird.
- Falztiefenanschlag verwenden (siehe Abb. J)
Montieren Sie den Falztiefenanschlag [12] mit der Befestigungsschraube [11] am Gerät.
Stellen Sie die gewünschte Falztiefe mit dem Falztiefenanschlag 12 ein.
Führer Sie den Hobelvorgang mehrmals durch, bis die gewünschte Falztiefe erreicht ist.
Hobelmesser wechseln
A WARNUNG! VERLETZUNGSGEFAHR!
Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie Arbeiten am Gerät durchführren.
VORSICHT! Durch die scharfen Schneidkanten der Hobelmesser 20 besteht Verletzungsgefahr! Fassen Sie die Hobelmesser 20 nicht an den Schneidkanten an.
Das Hobelmesser 20 hat zwei Schneiden und kann gewendet werden.
Ersetzen Sie das Hobelmesser [20], wenn beide Schneidkanten stumpf sind.
Scharfen Sie das Hobelmesser 20 nicht nach.
Hobelmesser 20 ausbauen/ einbauen (siehe Abb. D)
Hobelmesser [20] wenden oder ersetzen
WICHTIGER HINWEIS:
Die beiden Innensechskantschrauben nicht losen.
Sie dienen zur Höhenjustierung der Messerwelle.
Eine Justierung ist nur notwendig, wenn Sie einen anderen Hobelmessertyp, wie z.B. ein Rustikalmesser, verwenden wollen.
Bei einem Messerwechsel immer beiden Messer tauschen, um einer Unwucht vorzubeugen.
HINWEIS: Lösen Sie zunachst nur ein Messer, so können Sie sich am workseitig montierten zweiten Messer für den späteren Zusammenbau orientieren.
- Losen Sie mit dem beiliegenden Maulschlüssel die 3 Schrauben des Spannelementes [18].
Drücken Sie den beweglichen Seitenschutz [21] in den Spalt im Gehäuse.
- Schieben Sie das Spannelement [18] seitlich aus der Messerwelle [17].
- Schieben Sie das Hobelmesser 20 seitlich aus dem Spannelement 18.
HINWEIS: Die Messerwelle [17] kann auch zerlegt werden, z.B. zur Reinigung.
- Führn Sie die Montage mit gedrehtem oder neuem Hobelmesser in umgekehrter Reihenfolge durch.
- Hobelmesser [20] erhalten Sie unter angegebener Serviceadresse (siehe Kapitel "Garantie").
Antriebsriemen wechseln (siehe Abb. F + G)
A WARNING! VERLETZUNGSGEFAHR!
Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie Arbeiten am Gerät durchführren.
Lösen Sie die Schrauben 5 undnehmen Sie die Riemenabdeckung 4 ab.
Entfernen Sie den verschlussenen Antriebsriemen 23.
- Legen Sie den neuen Antriebsriemen 23 zuerst auf das keine Riemenrad 25 auf undziehen Sie den Antriebsriemen 23 anschließend durch Drehen auf das große Riemenrad 24 auf.
Setzen Sie die Riemenabdeckung 4 auf und befestigen Sie sie mit den Schrauben 5.
Wartung und Reinigung
A WARNUNG! VERLETZUNGSGEFAHR!
Ziehen Sie immer den Netzstecker aus der Steck dose, bevor Sie Arbeiten am Gerat durchfuhren.
Halten Sie Gerät und Lüfungsschlitze stets sauber, um gut und sicher zu arbeiten.
Reinigen Sie den Spanauswurf 3 regelmäg.
- Verwenden Sie zum Reinigen eines verstopfenden Spanauswurfes geeignetes Werkzeug (z. B. Holzstück, Druckluft, etc.).
Verwenden Sie zur Reinigung des Gehäuses ein trockenes Tuch.
Entfernen Sie anhaltenden Hobelstaub mit einem Pinsel.
- Verwendten Sie keinesfalls scharfe Gegenstände, Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen. Vermeiden Sie, dass Flüssigkeiten in das Innere des Gerätes gelangen.
Service
A WARNUNG! Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sicher-gestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A WARNUNG! Lassen Sie den Austausch des Steckers oder der Netzleitung im- mer vom Hersteller des Gerätes oder seinem Kundendienst ausführren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Garantie
Sie erhalten auf these Gerät 3 Jahre Gar- tantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenchaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf
auf.itte setzen Sie sich im Garantiefall mit Ihrer Servicestelle Telefonisch in Verbindung.Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden. These Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar.
Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleibeiteile oder für Beschädigungen an zerbrechlichen Teilen, z.B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.
Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschrankt.
DE
Schraven
Service- und Dienstleistungs GmbH
Gewerbering 14
(14 Ct/Min. aus dem dt. Festnetz
ggf. abweichende Preis aus den Mobilfunknetzen)
Fax: +49 (0) 2832 3532
e-mail: support.de@kompernass.com
AT
Kompennass Service Österreich
Tel.: 0820 899 913 (0,20 EUR/min.)
e-mail: support.at@kompernass.com
CH
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclungstellen entsorgen können.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.
Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.
Wir, Komperna GmbH, Burgstr. 21, D-44867 Bochum, Deutschland, erklaren hiermit für diesen Produkt die Übereinstimmung mit folgenden EG-Richtlinien:
Maschinenrichtlinie (98/37/EC)
EG-Niederspannungsrichtlinie (2006/95/EC)
Elektromagnetische Verträglichkeit (2004/108/EC)
Typ/Gerätebezeichnung: Parkside Elektrohobel PEH 30
Bochum, 30.09.2009
Hans Kompernaß
-Geschäftsführer-
Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
Introduction
- Technische gegevens
Nominate spanning: 230V 50Hz
Nominal vermogen: 750 W
Gemeten nullastoerental: n_0 13.000 min^-1
Schaafdiepte: 0 - 3,0 mm
Beschermingsklasse: II/回
Gehoorbescherming dragen!
2. Elektrische verilgheit
3. Veiligkeit van Personen
Variabele spaanderuitworp (rechts/links):
