Producttype	Schuifdeurautomaat
Merk	CHAMBERLAIN
Model	SLY500-24
Voeding	220-240 VAC, uitgang 24 VDC
Vermogen	60 W
Stroom	6 A
Motorkoppel	15 Nm
Loopsnelheid	12 cm/s
Cyclus	50 cycli/uur
Temperatuurbereik	-20°C tot +55°C
Beschermingsklasse	IP44
Gewicht	8 kg
Maximale poortlengte	8 m
Maximaal poortgewicht	500 kg
Installatietype	Vloermontage op basisplaat, tandheugel op poort
Handmatige ontgrendeling	Ja, met sleutel en hendel
Eindschakelaars	Magnetisch, verstelbaar
Onderhoud	Maandelijkse controle van bevestiging, geen onderhoud aan mechanisme
Veiligheid	Noodontgrendeling, thermische beveiliging, mogelijkheid voor fotocellen
Goedkeuring	CE volgens richtlijnen 2006/95/EG, 2004/108/EG, 1999/5/EG

Veelgestelde vragen - SLY500-24 CHAMBERLAIN

Welk type poort is geschikt voor de SLY500-24 poortopener?

De SLY500-24 is ontworpen voor schuifpoorten met een maximale lengte van 8 meter en een maximaal gewicht van 500 kg. Zorg ervoor dat de poort vrij en schokvrij schuift vóór installatie.

Hoe monteer ik het tandheugel?

De beste methode is om het tandheugel op het tandwiel te laten rusten tijdens de montage, nadat de motor is ontgrendeld. Schuif de poort terwijl u het tandheugel vastschroeft. Dit garandeert een optimale ingrijping tussen het tandheugel en het tandwiel.

Hoe ontgrendel ik de poort handmatig bij stroomuitval?

Steek de meegeleverde sleutel in en draai deze om het koppelingsmechanisme te ontgrendelen. Draai vervolgens de ontgrendelingshendel om het tandwiel van de reductie los te koppelen, zodat de poort handmatig kan worden verplaatst.

Wat zijn de instellingen voor de eindaanslagen?

De eindaanslagen zijn magneten die op het tandheugel worden gemonteerd. Magneet A (links) komt overeen met de gesloten positie, magneet B (rechts) met de open positie. Bevestig ze tijdelijk en pas aan na een testrun.

Wat is de procedure voor de eerste inbedrijfstelling?

Ontgrendel eerst de aandrijving en controleer handmatig of de poort goed schuift. Sluit vervolgens de voeding aan volgens de handleiding van de besturing. Elektrische inbedrijfstelling is alleen mogelijk met de meegeleverde besturing.

Hoe vaak moet de poortopener worden onderhouden?

Het mechanisme vereist geen onderhoud, maar het wordt aanbevolen om eenmaal per maand de bevestiging van de poortbeslag en de aandrijving te controleren. Controleer ook of de poort soepel beweegt na ontgrendeling.

Welke extra accessoires kunnen worden toegevoegd voor de veiligheid?

Fotocellen en veiligheidsbalken kunnen worden toegevoegd om de veiligheid te verbeteren. Een knipperlicht wordt ook aanbevolen om de beweging van de poort aan te geven.

Wat moet ik doen als de poortopener oververhit raakt en stopt?

De automaat stopt automatisch bij oververhitting (thermische beveiliging). Wacht tot hij is afgekoeld tot de herstarttemperatuur. Om dit te voorkomen, mag u het maximale aantal cycli van 50 per uur niet overschrijden.

Kan ik de SLY500-24 gebruiken voor een draaipoort?

Nee, dit model is uitsluitend ontworpen voor schuifpoorten. Gebruik voor een draaipoort een geschikte poortopener, zoals modellen met een scharnierende arm.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zijn afgebeeld in de explosietekening (figuur 11) van de handleiding. Neem contact op met uw erkende CHAMBERLAIN-dealer om specifieke onderdelen te bestellen.

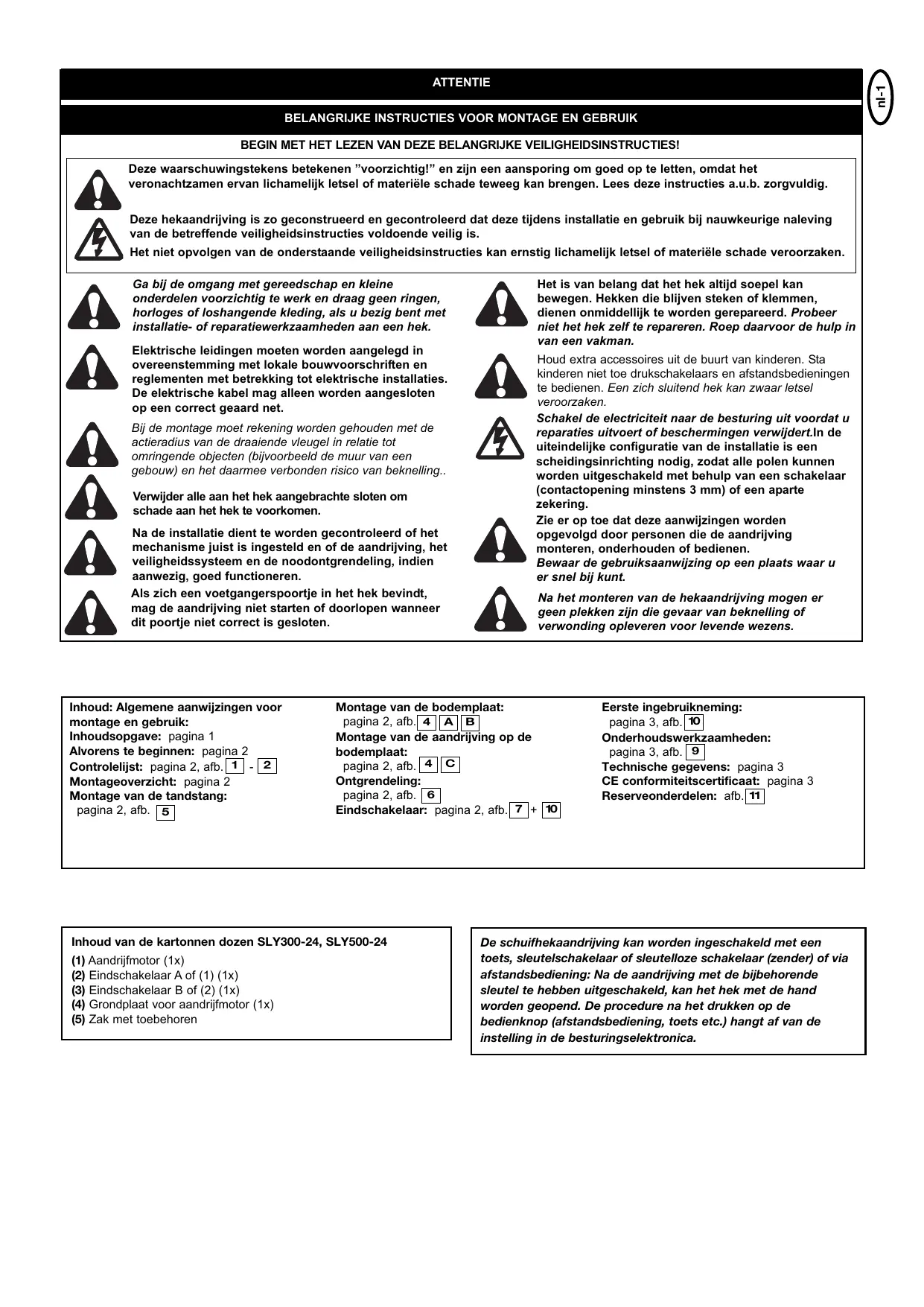

GEBRUIKSAANWIJZING SLY500-24 CHAMBERLAIN

Deze waarschuwingstkens beteken "voorzichtig!" en zijn een aansporing om goed op te letten, odomat het veronachtzamen ervan lichamelijk letsel of materiele schade teweeg kan brengen. Lees deze instructies a.u.b. zorgvuldig.

Deze hekaandrijving is zo geconstrueree en gecontroleerd dat deze tijdens installmentie en gebruik bij nauwkeurige naleving van de betreffende veiligheidsinstructies voldoende veilig is.

Het Niet opvolgen van de onderstaande veiligheidsinstrumenties kan ernstig lichamelijk letsel of materiele schade veroorzaken.

Ga bij de omgang met gereedschap enkleine onderdelen voorzichtig te werk en draag geen ringen, horloges of loshangende kleding, als u bezig bent met installmentie- of reparatiewerkzaamheden aan een hek.

Elektrische leidingen要去en worden aangelegd in overeenstemming met lokale bouwvoorschriften en reglementen met betrekking tot elektrische installations. De elektrische kabel mag alleen worden aangesloten op een correct geaard net.

Bij de montage要去 rekening worden gehonden met de actieradius van de draaiende vleugel in relatie tot omringende objecten (bijvoorbeeld de muur van een gebouw) en het daarmee verbonden risico van beknelling..

Verwijder alle aan het hek aangebrachte sloten om schade aan het hek te voorkomen.

Na de installmentie dient te worden gecontroleerd of het mechanisme juist is ingesteld en of de aandrijving, het veiligheidssystemen en de noodontgrendeling, indien aanwezig, goed functioneren.

Als zich een voetgangerspoortje in het hek bevindt, mag de aandrijving Niet starten of doorlopen wanner dit poortje Niet correct is gesloten.

Het is van belang dat het hek.altijd soepel kan bewegen. Hekken die blijven steken of klemmen, dienen onmiddelijk te worden gerepareerd.Probeer nicht het hek zelf te repareren.Roep waarvoord hulp in van een vakman.

Houd extra accessoires uit de buurt van kinderen. Sta kinderen Niet toe drukschakelaars en afstandsbedieningen te bedieren. Een zich sluitend hek kan zwaar letselveroorzaken.

Schakel de electriciteit waar de besturing uit voordat u reparations uitvoert of beschermingen verwijdert. In de uiteindelijkke configuratie van de installment is een scheddingsinrichting nodig, zodat alle polen+kennen worden uitgeschakeld met behulp van een schakelaar (contactopening minstens 3mm ) of een aparte zekering.

Zie er op toe dat deze aanwijzingen worden opgevolgd door personen die de aandrijving monteren, onderhoden of bedieren.

Bewaar de gebruiksaanwijzing op een plaat waar u er snel bij kut.

Na het monteren van de hekaandrijving mogen er geen plekken zich die gevaar vanbeknelling of verwonding opleveren voor levende wezens.

Inhoud: Algemene aanwijzingen voor montage en gebruik:

Inhoudsopgave: pagina 1

Alvorens te beginnen: pagina 2

Controleijst: pagina 2, afb. [1] - [2]

Montageoverzicht: pagina 2

Montage van de tandstang:

pagina 2, afb. 5

Montage van de bodemplaat:

pagina 2, afb. 4 A B

Montage van de aandrijving op de

bodemplaat:

pagina 2, afb. 4 C

Ontgrendeling:

pagina 2, afb. 6

Eindschakelaar: pagina 2, afb. 7 + 10

Eerste ingebruikneming:

pagina 3, afb.10

Onderhoudswerkzaamheden:

pagina 3, afb. 9

Technische gegevens: pagina 3

CE conformiteitscertificaat: pagina 3

Reserveonderdelen: afb. 11

Inhoud van de kartonnen dozen SLY300-24, SLY500-24

(1) Aandrijfmotor (1x)
(2) Eindschakelaar A of (1) (1x)
(3) Eindschakelaar B of (2) (1x)
(4) Grondplaat voor aandrijfmotor (1x)
(5) Zak met toebehoren

De schuifhekaandrijving kan worden ingeschakeld met een toets, sleutelschakelaar of sleutelloze schakelaar (zender) of via afstandsbediening: Na de aandrijving met de bijbehorende sleutel te hebben uitgeschakeld, kan het hek met de hand worden geopend. De procedure na het drukken op de bedienknop (afstandsbediening, toets etc.) hangt af van de instelling in de besturingslektronica.

ALVORENS TE BEGINNEN

Er zijn veel factoren die bepalend zich voor de keuze van de juiste schuifhekaandrijving. Als we uitgaan van een goed functionerend hek, vormt het "in beweging zetten" de moeilijke fase. Als het hek eenmaal in beweging is, is het benodigde vermogen meestal aanzienlijk geringer.

• Afmetingen van het hek: De afmetingen van het hek vormen een zeer belangrijke factor. Eenlichtaar lang hek heeft veel更是kracht nodig om in beweging te komen (lang = >5m ) dan een korte en zwaarder hek.

WIND KAN HET HEK AFREMMEN OF SPANNINGEN VEROORZAKEN EN HET BENODIGDE VERMOGEN STERK VERHOGEN.

• Hekgewicht: De vermelding van het hekgewicht betreft slechts een globale aanduiding, die zeer sterk van het werkelijkke verbruik kan afwijken. Voorbeeld: Eenlicht hek dat slecht rolt, heeft eventueel een grotere aandrijving nodig dan een zwaarder, Licht lopend hek.
• Temperatuur: Lage buitentemperaturen können het in beweging zieten van het hek bemoeilijken (veranderingen van de ondergrond etc.) of verhinderen. In zulke gezallen moet eventeens een grotere aandrijving worden overwogen. Hoge buitentemperaturen können de temperatuurbeveiliging eerder in werkig zieten.
• Werkfrequentie/Inschakelduur: De schuifhekaandrijvingen hebben een maximale Inschakelduur van ca. 30% (bijv. 30% van eenuur). NB: De aandrijvingen zijn er Niet voor gemaakt permanent op de maximale inschakelduur te werken (continubedrijf). Als de aandrijving te warm worden, schakelt deze zichselfuit totdat hij meer de inschakeltemporatuur heeft bereikt. De buitentemporatuur en het hek vormen belangrijke factoren voor de daadwerkelijkde inschakelduur.
• Veiligheid: Een schuifhekaandrijving dient met knipperlicht, contactstrips en desgewenst met extra fotocellen te worden beveiligd. Houd in elk geval rekening met de voor u toepasselijkke normen en bepalingen.

CONTROLELIJST INSTALLATIE - VOORBEREIDINGEN 1 - 2 Controller voor de montage de inhoud van de verkoopverpakking op volledigheid. 1

Zie erop toe dat uw hekinstallatie foulloos functioneert. Het hek moet geleijkmatig en stootvrij lopen, hij mag nergens blijven hangen. Denk eraan dat de ondergrund in de winter enkele centimeters omhoog kan komen. Een stabiel hek met zo weinig mogelijk speling is van belang om storende slingerbewegingen te voorkomen. Hoelichter de vleugel loopt, hoe gevoeliger de kracht kan worden ingesteld. Schrijf op werk materiaal u nog nodig hebt en zorg ervoor dat alles aanwezig is als u met de montage begint. Kleefanker (stabile pluggen), schroeven, aanslagen, kabels, verdendozen, gereedschap etc. 2

MONTAGEOVERZICT 3 - 5 + 10

De aandrijving要去 zadanig awhile de muur worden aangebracht dat er geen gedeelte in de hekopeninguitsteekt. Op de ingelegde bodemplaat wordt de motor gemonteerd. De getoonde tandstang dient met behulp van de bevestiging aan het hek te worden aangebracht.

Stel vast op welke hoogte van het hek de tandstang het best kan worden gemonteerd en bepaal aan de hand waarvan de montageafmetingen voor motoreenheid en bodemplaat. Wanner de hekconstructie Niet geschikt is voor het bevestigen van de tandstang,要去 een bevestigingsprofil (hoekprofil, profielbuis etc.) worden gemonteerd.

MONTAGE VAN DE AANDRIJVINGSBODEMPLAAAT 4 A + B

De aandrijfbodemplaat kan worden ingebetonneerd of eventuele ook vastgelast. Het montageoverzicht toont de gebruikelijke plaats voor de bodemplaat. De betonnen sokkel dient een overeenkomstige afmeting te hebben (ca. 50cmx50cmx50cm).

Aanwijzing: Als het Niet möglich is vór de montage precies de hoogte van het voetstuk en de afstand van het hek vast te stellen, is het raadzaam eerst de tandstangen te monteren en pas daarna de bodemplaat in te betonnenen. De tandstangen worden met behulp van de afstandholders ca. 40mm maar binnen geschoven.

De afstand van de onderkant van de tandstang tot aan de bodemplaat bedraagt: ca. 8 - 9cm. De bodemplaat kan ook later nog enkele centimeters in hoogte en diepte worden aangepast, maar het is het raadzaam zo nauwkeurig möglich te werken.

MONTAGE VAN DE MOTOR- EN AANDRIJFEENHEID 4 C

De aandrijving worden op de schroefdraadbout van de bodemplaat geplaatst. De hoogte moet zo worden ingesteld dat er:tussen tandwiel en tandstang een afstand van ca. 1 - 2 mm zit. Het hekgewicht mag Niet op het tandwiel steunen! Met behulp van de slobgaten kan de aandrijving zo worden ingesteld dathaar ligging ten opzichte van de tandstang overeenkomt met de montageafmetingen.

MONTAGE VAN DE TANDSTANG 5

Om het hek bij stroomuitval met de hand te kennen bedieren, is een afsluitbare ontgrendeling ingebouwd. De ontgrendeling is weergegeven in afbeelding 6. Hierdoor kan de koppeling worden losgemaatk die de verbinding vormt:tussen tandwiel en aandrijfmechanisme.

Ontgrendelen: steek de cilindersleutel in het slot en draai deze 180 graden. Vervolgens draait u de ontgrendelingshendel eveneens 180 graden. Klaar.

MONTAGE VAN DE EINDSCHAKELAAR (AAN HET HEK) 7 + 10

De eindschakelaars worden gemonteerd als getoond in afbeelding 7A-C, 10A+B.

Eén eindschakelaar-magneet heeft de benaming A (1), de andere B (2).

Steck de eindschakelaar waar op de tandstang waar zich ongeveer de latere eindpositie bevindt. De magneet wijst waar de motor. De schakelaar (contact) bevindt zich in het midden van de motor. Schroef de bevestigingsbeugel er eerst alleen provisorisch op of steekDEXE slechts lichtjes op de tandstang.

Let op: Pas op bij het monteren van de magneten op de tandstang (afb. 10A+B).

NB: Een schuifhek要去 coulissegeleiding hebben, d.w.z. het mag Niet möglichk়Dat het hekuit de geleiding beweegt. Er moet in beidenrichtingen een eindaanslag aanwezig়!

TECHNISCHE GEGEVENS
		SLY300-24	SLY500-24
Ingangsspanning	VAC	220 - 240	220 - 240
Uitgangsspanning	VDC	24	24
Vermogen	W	40	60
Stroom	A	5	6
Nom. koppel	Nm	10	15
Motortoerental	RPM	2500	2200
Heksnelheid	cm/s	14	12
Werkcyclus (max.)	Zyklen/h	50	50
Bedrijfstemperatuur-bereik	°C	-20°C/+55°C	-20°C/+55°C
		I	I
Beschermingklasse	I	44	44
Beschermingsart	IP	8	8
Gewicht	Kg	5	8
Lengte poortvleugel	m	300	500
Max. gewicht bij max.	Kg
lengte poort (inclusief 20% reserve)

EERSTE INGEBRUIKNEMING

Controller in ontgrendelde toestand met de hand of het hek soepel beweegt. Een elektrische bediening is slechts möglichk met de meegeleverde besturingseenheid.

Elektrische aansluiting: die handleiding besturingseenheit.

Zorg er entwickel voor dat de voor de installmentie toepasselijkke mechanische en elektrische verilgheidsvoorschriften in acht worden genomen. afb.8

ONDERHOUDSWERKZAAMHEDEN

Het mechanisme van de aandrijving is onderhoudsvrij. Controller regelmatig (bijvoorbeeld maandelijks) of de beslagen van het hek en van de aandrijving goed vast zitten. Ontgrendel de aandrijving en test of het hek soepel beweegt. Alleen een hek datlicht loopt za ook goed met een aandrijving functioneren. Het stroef bewegen van het hek wordeniet gecompenseerd door het gebruik van een aandrijving.

Een schuifhek kan ook worden beveiligid door op deplaats van de montage maatregelen te nemen (omheining, muur etc.). Zie afbeelding 9.

Conformiteitsverklaring

Automatische hekkaandrijvingen modellen SLY300-24, SLY500-24Series voldoen aan de eisen van de geldende secties van de normenvorscruften EN300220-3 · EN55014 · EN61000-3 · EN60555, EN60335-1 · ETS 300 683 · EN60335-1-2002 · EN60335-2-103: 2003 · EN55014-1: 2000 + A1 + A2 · EN55014-2: 2001 · EN61000-3-2: 2000 · EN61000-3-3: 1995 + A1 · EN 301 489-3, V1.1. ^I· EN 300 220-3 V1.1.1 · EN 13241-1 alsmede de bepalingen en alle aannvillingen

van de EU-voerschriften 2006/95/EC, 2004/108/EC, 1999/5/EG

Inbouwverklaring

De automatische hekaandrijvingen voldoen aan de bepalingen van de EU-voorschrift 89/393/EEC en de aanvullingen ervan, wanneer.Deze conform de handleldingen van de fabrikant worden geinstalleerd en onderhonden en wanneer.Deze met een hek worden gebruikt dat eveneens conform de fabrikantenhandleidingen worden geinstalleerd en onderhonden.

De ondergetekende verklaart hiermee dat het hier vermelde apparaat

alsmede alle in de handleiding vermelde toebehoren

voldoen aan de bovengenoemde voorschriften.

B.P.Kelkhoff
