GEBRUIKSAANWIJZING HC600 CHAMBERLAIN

Deze waarschuwingstekens beteken "voorzichtig!" en zijn een aansporing om goed op te letten,,ondat het veronachtzamen ervan lichamelijk letsel of materièle schade teweeg kan brengen. Lees deze instructies a.u.b. zorgvuldig.

Deze hekaandrijving is zo geconstrueree en gecontrolereid dat deze tijdens installmente en gebruik bij nauwkeurige naleving van de betreffende veiligheidsinstrumenties voldoende veilig is.

Het Niet opvolgen van de onderstaande veiligheidsinstrumenties kan ernstig lichamelijk letsel of materiele schadeveroorzaken.

Ga bij de omgang met gereedschap enkleine onderdelen voorzichtig te werk en draag geen ringen, horloges of loshangende kleding, als u bezig bent met installmente- of reparatiewerkzaamheden aan een hek.

Elektrische leidingen要去en worden aangelegd in overeenstemming met lokale bouwvoorschriften en reglementen met betrekking tot elektrische installations. De elektrische kabel mag alleen worden aangesloten op een correct geaard net.

Bij de montage要去 rekening worden gehonden met de actieradius van de draaiende vleugel in relatie tot omringende objcten (bijvoorbeeld de muur van een gebouw) en het daarmee verbonden risico van beknelling.

Verwijder alle aan het hek aangebrachte sloten om schade aan het hek te voorkomen. Een special elektrisch slot is leverbaar als toebehoren.

Na de installmentie dient te worden gecontroleerd of het mechanisme juist is ingesteld en of de aandrijving, het veiligheidssystemen en de noodontgrendeling, indien aanwezig, goed functioneren.

Als zich een voetgangersspoortje in het hek bevindt, mag de aandrijving Niet starten of doorlopen wanner dit poortje Niet correct is gesloten.

Bij installations die要去en worden bestuurd door een schakelaar met UIT-voorinstelling, kan het regelbedieningsgedeelte alleen dan op publiekelijk

toegankelijkeplaatsen worden gemonteerd, wanneer het gebruik beperkt kan worden met behulp van een sleutel of iets dergelijks.

Bij installations die要去en worden bestuurd door een schakelaar met UIT-voorinstelling, moet het regelbedienings-gedeelte in het directe gezichtsveld van het aangedreten hek worden gemonteerd, maar buiten bereik van de bewegende delen en tenminste op een hoogte van 1,5 m.

Het is van belang dat het hek algtd soepel kan bewegen. Hekken die blijven steken of klemmen, dienen onmiddelijk te worden gerepareerd. Probeer Niet het hek zich te repareren. Roepঀoor de hulp in van een vakman.

Houd extra accessoires uit de buurt van kinderen. Sta kinderen Niet toe drukschakelaars en afstandsbedieningen te bedieren. Voorkom dat kinderen met de regel- of besturingsinrichtingen konnen spelen. Een zich sluitend hek kan zwaar letsel veroorzaken..

Schakel de electriciteit waar de garagedeur-opener uit voordat u reparations uittvoert of beschermingen verwijdert. In de uiteindelijkke configuratie van de installmentie is een scheidingsinrichting nodig, zodate alle polen+kennen worden uitgeschakeld met behulp van een schakelaar (contactopening minstens 3mm ) of een aparte zekering.

Na het monteren van de hekaandrijving mogen er geen plekken zijn die gevaar van beknelling of verwonding opleveren voor levende wezens.

De installmentie moet regelmatig op tekenen van slijtage of beschadiging worden gecontroleerd. De installmentie mag nicht worden gezruikt wanner reparatie- of onderhoudswerkzaamheden要去en worden uitgevoerd.

Inhoud	Pagina	Afbeeling
Veiligheidsinstrumentes	1
Inhoud / box	1	1
Alvorens te beginnen	1	1-5
Voorbereidingen	2	1-11
Montage van de aandrijf	1-2	1-12
Technische gegevens	3
Typische opbouw	3
Reserve onderdelen		13

INHOUID / BOX

• Motor 2x
• Grondplaat 2x
• Sleutel voor ontgrendeling 2x
  Zakje met toebehoren voor de montage 2x
• Montage-instructie 1x
• Rechte arm 2x
• Gebogen arm 2x
• Besturingslektronica 1x met box en radio-ontvanger
• Signaallamp 1x
• Fotocel 1x
• Afstandsediening 2x

MONTAGE

ALVORENS TE BEGINNEN

De HC600 is special geschikt voor brede pilaren met een doorsnede tot ca. 30cm.

De hekvleugel mag Niet breder zich dan 3,0m en zich zwaarder dan 250kg. De maximaal aanbevolen openingshoek is 125 graden. Voor de aanrijving要去 aan de zijkant ruimte worden gelaten voor de armen en de montage. Let erop dat deze ruimte beschikbaar is.

Er zijn een aantal factoren die bepalend zich voor de keuze van de juiste hekopener. Gesteld dat het hek goed functioneert, is het "in gang zetten" het zwaarst. Als het hek eenmaal in beweging is, is er aanzienlijk minder kracht nodig.

• Heklengte: De hekligte speelt een grote rol. Wind kan een remmende werkung hebben of het hek zichs stilzetten, waardoor er beduidend meer kracht geleverd moet worden.
• Hekgewicht: De informatatie bij het hekgewicht is slechts een richtgrootheid, die zeer sterk van de daadwerkelijkke behoefte kan afwijken. Van belang is ook de functie.
• Temperatur: Lage buitentemperaturen können het in gang zetten bemoeilijken (bodemveranderingen e.d.) of onmogelijk makeen. Hoge buitentemperaturen können de temperatuurbveiliging (ca. 140^ ) eerder activeren.
• Bedrijfsfrequentie/inschakelduur: De hekopeners hebben een maximale inschakelduur van 30% (bv. 30% van een uur). Let op: de openers zich er Niet op gemaakt gedurende langerearend op de maximale inschakelduur te functioneren (continuproces). Wanner de opener te warm worden, schakelt hij uit totdat opnieuw de inschakeltemperatuur bereikt worden. De buitentemperatuur en het hek zich een belangrijke factor voor de daadwerklijke inschakelduur.

CONTROLELIJST INSTALLATIE - VOORBEREIDINGEN

Controleer de inhoud van de verpakking (afbeelding 1) en lees de gebruiksaanwijzing aandachtig door. Zie erop toe dat uw hekinstallatie fouloos functioneert. Het hek moet gelijkmatig en stootvrij lopen, het mag nergens blijven hangen. Denk eraan dat de ondergrond in de winter enkele centimeters omhoog kan komen. Een stabel hek met zo weinig möglich spelimg is van belang om storende slingerbewegingen te voorkomen. Hoeichter de vleugel loopt, hoe gevoeliger de kracht kan worden ingesteld.

Schrijf op, welt materiaal u nog nodig hebt en zorg ervoor dat alles aanwezig is als u met de montage begint. Kleefanker (stabile pluggen), schroeven, aanslagen, kabels, verdendozen, gereedschap etc.

TYPEN HEKKEN

Het type hek (afbeelding 2) is bepalend voor de plaats waar de aanrijving worden gemonteerd. Als de aanslag van het hek zich op de bodem bevindt, dient de aandrijving eveneens zo laag möglichk worden gemonteerd, zodat hij het hek Niet kan verdraaien. Gebruik alleen delen van het lijstwerk voor de bevestiging.

Bij stalen hekken dient het hekbeslag aan het hoofdlijstwerk te worden bevestigd. Als het Niet duidelijk is of de beschikbare drager voldoende stabel is, versterk deze dan.

Bij houten hekken moet het hekbeslag worden doorgeschroefd. Het is raadzaam om aan de buitenkant een plaat te monteren, zodat de bevestiging op termijn nicht los kan raken. Dunne houten hekken要去 eveneens worden verstevigd, waar dat ze anders Niet bestand zijn gegen de belasting.

HEKSITUATIE

De opener is geschikt voor pilaardikten tot maximaal 30 centimeter. De plaatsp de pilaar is van invloed op de openingshoek en de positie van de armen (afbeelding 4).

De openingshoek van de linkervleugel kan op een andere waarde worden ingesteld dan die voor de rechtervleugel (afbeeding 3).

AANSLAGEN

EEN DRAAIEND HEK HEEFT EEN VASTE AANSLAG NODIG (IN HEK

OPEN EN HEK DICT). Aanslagen ontzien de aandrijving, het hek en de beslagen. Als er geen vaste eindaanslagen worden gebruikt, beweegt het hek Niet soepel,+kunnen er gevaarlijke situaties ontstaan, ontstaat voortijdige slijtage en verliest de garantie zijn geldigheid!

HEKBESLAG

Bij stalen hekken要去en de bevestigingen worden aangelast of doorgeschroefd. Bij het doorschroeven要去en aan de achterkant grote schijven of een staat worden gebruikt. De kracht die de aandrijving op deze verbinding overbrengt, is zeer groot.

Bij houten hekken要去 de bevestiging worden doorgeschroefd. Hout geeft onder belasting mee en de schroef raakt los. Onder belasting en door de ontstaande beweging geeft het hout steeds verder mee tot het hek op zeker moment Niet meer goed sluit en moet worden gerepareerd.

De arm Niet volledig gestrekt monteren (afbeelding 4). De aandrijving is zelfremmend. Het geheel dient gemonteerd te worden met een hoek van ongeveer 90 graden. Wanner de hoek groter wordt, is er aan de zichkant weliswaar minder ruimte nodig, maar wel更是 kracht. Bevestig de aandrijving provisorisch (bv. met lijmschroeven, klemmen) en controllere de hoeveelheid ruimte door het hek met de hand te openen.

OPENER OPENEN

Wanneer de kap van de opener要去 worden gedemonteerd, is een kruskopschroevendraaier TYPE1 (klein) nodig. Na het verwijderen van de 4 schroeven van de kap van de opener worden verwijderd. Nu kan de opener van de bodemplaat worden losgeschroefd (4x slotboute) (Afb. 6-8).

Voorzichtigijdens het ontgrendelen van de opener voor handbediening (handmatig). De deurvleugel kan ongecontrolerd bewegen, met name wanner deze defect en uit balans is.

OPENER ONTGREDELEN VOOR HANDBEDIENING

De ontgrendelingssteutel worden in de zichopeningen gestoken en circa 180 graden tot de aanslag gedraaid. De opener is ontgrendeld. Om deze te vergrendelen, de sleutel waar terugdraaien (Afb. 11).

MONTAGE

1. Bevestig de arm aan de motor (afbeeling 5). Ontgrendel de aandrijving door aan de bijgeleverde sleutel (zeskantsleutel) te draaien (afbeeling 11).
2. Kies en markee de montagehoogte op de pilaar (afbeelding 4-5).
3. Het hek dient op het montagepunt zeer stabel te zijn (raam, versteviging). Zorg voor dat de schroeven lang genoeg� voor een stabiele montage. Controller of de armen genoeg ruimte hebben om hun werk te konnen doen! Afbeelding 4-9.
4. Hebt u het juiste montagepunt gezonden? Bevestig dan de aandrijving aan de pilaar en het hek. De aandrijving oefent grote krachten op de pilaar uit. Een stalen pilaar geeft uit het oogpunt van stabiliteit de minste problemen. Over het algemeen ontstaan acceptabele montageafmetingen, wanneer de meegeleverde scharmierplaat direct aan de pilaar worden gelast worden. Bij/DDke betonnen of stenen pilaren moet het scharmierende deel op een steunplaat gelast worden, en wel zodenig dat de pluggen Niet los kuren gaan. Zelfklevende schroefdraadpennen die spanningsvrij in de steen of het beton worden vastgeplakt, lenen zich hiervoor better dan stalen of plastic pluggen. Ope da pilaar moet naast de scharmierplaat een waterdichte verdelijkkast worden geplaatst. De voedingskabel van de vleugelpoortaandrijving worden hierin van onderuit ingevoerd.

Voor de kabel zich in de bodem meertere uitgangen voorgestanst en deze kunnenaar wens worden uitgebrozen.Voor het uittbreken van de gaten moet de opener op een stabiele ondergrund liggen, zodat de pvcbodemplaat van de opener Niet breekt. Voor het uittbreken van de gaten kan eenkleine,platte schroevendraaier worden gebruikt,door van binnenuit met open hand op de handgreep van de schroevendraaier te kloppen.Dit eventueel op meerere punten binnen de voorgemarkeeerde cirkel herhalen.Het voorgestanse gedeelte worden er uittgebrozen en de meegeleverde trekontlasting kan worden gemonteerd. Is de pilaarplaat gemonteerd,kan de opener worden gemonteerd.De openers kunnen links of rechts worden gebruikt zonder dat ze要去en worden omgebouwd. Hiervoor worden de 4 slotbouten wee van onderaf geplaatst en vastgedraaid.

VEILIGHEID

ALLE HEKOPENERS DIENEN VOOR EXTRA VEILIGHEID VOORZIEN TE WORDEN VAN KNIPPERLICHTEN, EN EEN FOTO-ELEKTRISCHE BEVEILIGING.

Neemt u te allen tijde de voor u geldende voorschriften en bepalingen in acht.

Als de kracht van de zich bewegende vleugel aan de sluitkant groter is dan 400N,要去en er extra verilgheidsvoorzieningen (fotocelbeveiliging,contactlijsten) worden aangebracht. Veiligheidsvoorzieningen要去en voldoen aan de normen.

OVERGAVE

Plan de overdracht samen met u klant en zorg ervoor dat de klant en alle andere mensen die het hek in de toekomst gaan bedieren, alle belangrijke functies kennen en deze zonder problemen können gebruiken. Laat uw klant alle functies zich eofenen, tot de volgende functies voor hem geen verrassingen meer hebben:

• Hoofdschakelaar
• Regels ontrent het gebruik (bv. Niet door het hek rijden als dit nog nicht stilstaat)
• Aanvullende beveiligingen (photo-elektrische beveiligingen, knipperlichten etc.)
• Ontgrendeling bij stroomuitval
• Overhandig alle handleidingen aan de klant en geef de klant opdracht deze goed te bewaren en regelmatig door te lezen.
• Stel bij de overdracht een checklist op, waarin u vastlegt welke functies wel en welke punten Niet zijn doorgenomen.

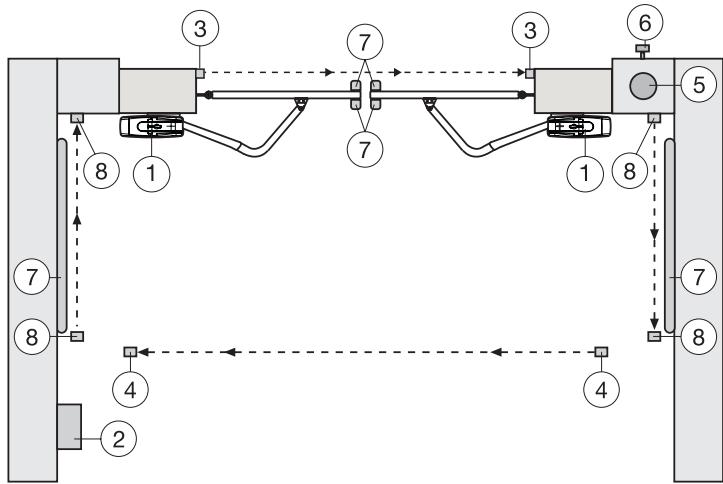

TYPISCHE OPBOUW VAN EEN INSTALLATIE

1. Motor
2. Besturing
3. Fotocelbeveiliging (actief sluiten), hoogte max. 200 mm
   Eerste fotocelbeveiligig.
4. Fotocelbeveiliging (actief openen), hoogte max. 200 mm Tweede fotocelbeveiliging.
5. Knipperlicht (optioneel)
   Belangrijke optische aanwijzing die wijst op bewegingen van de deur.
6. Sleutelschakelaar/Codeslot
   Wordt aan de buitenzijde aangebracht. Met een sleutel of door het invoeren van een nummer worden de deur geopend.
7. Contactlijsten (optie)
   Beweiligt de deur bij aanraking. Contactlijsten konnen op de deur of aan de posten worden aangebracht. Contactlijsten要去en, indien möglichk, tot 2,5 m hoogte aangebracht worden.
8. Fotocelbeveiliging (actief openen/sluiten), hoogte max. 200 mm (optioneel)

TECHNISCHE GEGEVENS

Model HC600

Netaansluiting 230V-240V/50Hz

Vermogen 400W

Vermogen nominal 250W

Kracht max. 250Nm

Nominale belasting 1.1A

Condensator 8uF

Bedrijfstemperatuur -20° tot +55°

Max. inschakelduur 30%

Gewicht 1 motor ongeveer 9kg

Bescherming IP44

Max. hekbreedte 3,0m

Max. hekgewicht 250kg

TOEBEHOREN

Model 84330EML	Enkelvoudige afstandsbediening, met rolling code, 433,92MHz
Model 84333EML	3-kanaals afstandsbediening, met rolling code, 433,92MHz
Model 84335EML	Mini.afstandsbediening met 3 functies, met rolling code, 433,92MHz
Model 8747EML	Sleutelloos bedieningssystem, 433,92MHz
Model 760EML	Externe sleutelschakelaar
Model 34EML	Sleutelschakelaar, 2 functies, montage: inbouw
Model 41EML	Sleutelschakelaar,2 functies, montage: opbouw
Model 771EML	Fotocelbeveiling
Model ANT4X-EML	Antenne

Conformiteitsverklaring

Automatische hekaandrijvingen modellen HC600 Series voldoen aan de eisen van de geldende secties van de normenvoorschriften EN300220-3 · EN55014 · EN61000-3 · EN60555, EN60335-1 · ETS 300 683 · EN60335-1: 2002 · EN60335-2-103: 2003 · EN55014-1: 2000 + A1 + A2 · EN55014-2: 2001 · EN61000-3-2: 2000 · EN61000-3-3: 1995 + A1 · EN 301 489-3, V1.3.1 · EN 300 220-3 V1.1.1 · EN 13241-1 alsmede de bepalingen en alle aanvullingen

van de EU-voerschriften 73/23/EEC,89/336EEC,1999/5/EG

Inbouwverklaring

De automatische hekaandrijvijingen voldoen aan de bepaligen van de EU-voorschrift 89/393/EEC en de aanvullingen ervan, wanner.Deze conform de handleldingen van de fabrikant worden geinstalleerd en onderhoven en wannerDeze met een hek worden gebruikt dat eveneens conform de fabrikanthandleidingen worden geinstalleerd en onderhoven.

De ondergetekende verklaart hiermee dat het hier vermelde apparaat

alsmede alle in de handleiding vermelde toebehoren

voldoen aan de bovengenoemde voorschriften.

B.P.Kelkhoff

De besturing voldoet aan de meest recente EN-

richtlijnen. Een van deze richtlijnen schrijft voor dat de sluitkrachten aan de deurkant Niet更是mogen+zijn dan 400 N (40 kg) binnen de)[-staeste 500~mm voor deur DICTH. Bij een deuropening van 500~mm mag de maximale kracht aan de deurkant 1400N (140~kg) bedragen. Als dit Niet gegarandeerd kan worden, moet er algtd een contactlijst, indien maybelijk, tot een hoogte van 2,5 m aan de deur of aan de tegenoverliggende post worden aangebrachte (EN12453).
