BEDIENUNGSANLEITUNG HC600 CHAMBERLAIN

BEGINNEN SIE MIT LESEN DIESER WICHTIGEN SICHERHEITSREGELN

Solche Warnzeichen bedeuten "Vorsicht!", eine Aufforderung zur Beachtung, da ihre Missachtung Personen- bzw. Sachschäden verursachen kann.

Bitte lessen Sie diese Warnungen sorgfältig. Dieser Antrieb ist so konstruiert und geprüft, dass er bei Installation und Benutzung unter genauer Befolgung der Anschliebenden Sicherheitsregeln angemessene Sicherheit bietet.

Die Nichtbeachtung der folgenden Sicherheitsregeln kann ernsthafte Personen- und Sachschäden verursachen.

Beim Umgang mit Werkzeugen und Kleinteilen Vorsicht walten lessen und[weder Ringe, Uhren noch lose Kleidungsstücke tragen, wenn Sie Installations- oder Reparaturarbeiten an einem Tor vornehmen.

Elektrische Leitungen sind entsprechend den lokalen Bau- und Elektroinstallationsvorschriften zu verlegen. Das elektrische Kabelarfur von einer autorisierten Elektrofachkraft an ein ordnungsgemäß geerdetes Netz angeschlossen werden.

Bei der Montage muß ein Einschlieben zwischen dem angetriebenen Teil und den umgebenden Teilen des Gebäudes (z.B. eine Wand) aufgrund der Öffnungsbewegung des angetriebenen Teils berücksichtigt werden.

Entfermen Sieitte alle am Tor angebrachten Schlosser um Schaden am Tor zu vermeiden. Ein spezialles E-Schloß ist als Zubehör erhältlich.

Nach der Installation ist zu prufen, daß der Mechanismusrichtig eingestellt ist und dass der Antrieb, das Sicherheitssystem und die Notentriebelung richtig Funktioniert. Ist ein Gehtor im Tor vorhanden, damit der Antrieb nicht starten oder weiter laufen, wenn das Tor nicht ordnungsgemass geschlossen ist.

Bei Anlagen, die von einem Schalter mit AUS-Voreinstellung gesteuert werden sollen, kann das Steuerbedienteil nur dann an öffentlich zugängigen Stellen montiert werden, wenn die Anwendung durch einen Schlüssel oder ähnliches beschränkt ist.

Bei Anlagen, die von einem Schalter mit AUS-Voreinstellung gesteuert werden sollen, muss das Steuerbedienungsteil in direkter Sichteweite vom angetriebenen Tor, aber entfernt von beweglichen Teilen angebracht werden und sich mindestens in einer Höhe von 1,5m befinden.

Es ist wichtig, das Tor immer gut gangbar zu halten. Tore die steckenbleiben oder verklemmen, sind unverzüglich zu reparieren. Versuchen Sie nicht das Tor selbst zu reparieren. Bestellen Sie dazu einen Fachmann.

Entfernen Sie zusätzliches Zubehör aus der Höhe von Kindern. Erlauben Sie Kindern nicht Drucktaster und Fernbedienungen zu bedieren. Kinder nicht mit den Regel-oder Steuereinrichtungen playen halten. Schwere Verletzungen können durch ein sich schliebendes Tor verursacht werden.

Automatisch gesteuerte Geräte müssen vom Netz getrennt werden, wenn Wartungsarbeiten wie zum Beispiel Reinigung ausgeführten werden.

In der festverlegten Installation ist eine Trennvorrichtung vorzusehen, um ein allpoliges Abschalten mittels Schalter (mind. 3mm Kontaktöffnungsweg) oder separate Sicherung zu gewährleisten.

Stellen Sie sichere, daß Personen, die den Antrieb montieren, warten oder bedienen diesen Anleitungen folgen. Bewahren Sie die Anleitung an einem Ort auf, und dem schnell auf sie zusückgegriffen werden kann.

Der endgültige Schutz vor Quetsch- und Scherstellen muss nach der Montage des Antriebes mit dem Tor gewährleistet sein.

Die Anlage ist möglich auf Anzeichen von Verschleiß oder Beschädigung zu überprüfen. Die Anlagearf nicht benutzt werden, wenn Reparatur- oder Einstellarheiten durchgeführt werden müssen.

Inhaltsverzeichnis	Seite	Abbildung
Sicherheitsregeln	1
Verpackungsinhalt	1	1
Bevor Sie beginnen	1	1-5
Vorbereitungen	2	1-11
Montage des Antriebs	1-2	1-12
Technische Daten	3
Typischer Aufbau	3
Ersatzteile		13

VERPACKUNGsinHALT

Antrieb 2x
Bodenplatte 2x
- Entriebelungsschlüssel 2x
Montagezubehorbeutel 2x
Montageanleitung 1x
Arm gerade 2x
Arm gebogen 2x
- Steuerung 1x mit Box und Funkempfänger
- Blinkleuche
- Lichtschranke 1x
- Handsender 2x

INSTALLATION

BEVOR SIE BEGINNEN

Der HC600 eignet sich speziell für breite Pfeiler bis rund 30cm. Die Breite eines Torflugelsarf beim HC600 nicht über 3,0m / 250kg liegen. Maximal empfohlener Öffnungswinkel des Tores ist 125 Grad. Der Antrieb benötigt an der Seite Platz fur Arme und Montage. Achten Sieitte darauf, ob dieser zur Verfugung steht. Tore mit starker Windlast sind trotzdem mit einem elektrischen Schloß zusammen zu sichern! Es sollenn aber in jedem Fall Bodenanschlage montiert werden, damit ein Klappern oder Flattern des Tores verhindert wird. Es gibt dieile Faktoren, die fur die Wahl des richtigen Antriebs entscheidend sind. Ausgehend von einem gut Funktionierendem Tor, stellt das "Anfahren" das schwierigste dar. Ist das Tor in Bewegung hat es zumeist einen erheblich geringeren Kraftbedarf.

• Torgröbe: Die Torgröbe ist ein sehr wichtiger Faktor. Wind kann das Tor bremsen oder es verspannen und den Kraftbedarf stark erhöhen.
• Torgewicht: Die Angabe Torgewicht stellt nur eine ungebährte Kenngroße dar, die sehr stark vom tatsächlichen Bedarf abweichen kann. Die Funktion ist wichtig.
• Einfluß durch Temperatur: Tiefe Außenentemperaturen konnen das Anfahren erschweren (Bodenveränderungen etc.) oder verhindern. Hohe Außenentemperaturen konnen den Temperaturschutz (ca. 140^ ) früher auslösen.
• Betriebsfrequenz/Einschaltdauer: Die Antriebe haben eine maximale Einschaltdauer von ca. 30% (z.B. 30% einer Stunde). Achtung: Die Antriebe wurden nicht darauf ausgelegt, dauerhaft an der maximalen Einschaltdauer zu arbeiten (Dauerbetrieb). Der Antrieb wird zu warm und schaltet ab bis er wieder die Einschalttemperatur erreicht hat. Die Außentemperatur und das Tor stellen eine wichtige Höhe für die tatsächliche Einschaltdauer.

CHECKLISTE INSTALLATION · VORBEREITUNGEN

Kontrollieren Sie den Inhalt der Verpackung (Abb. 1) und setzen Sie die Anleitung aufmerksam durch. Stellen Sie die einwandfrei Arbeitsweise ihrer Torvorrichtung sicher. Das Tor muß gleichmäßig und stossfrei laufen, es davon an keiner Stelle hängenbleiben. Denken Sie daran, daß sich der Boden im Winter um eine Zentimeter haben kann. Um störende Pendelbewegungen zu vermeiden sollen das Tor stabil und möglichst spielfrei sein. Je leichtgangiger der Flügel,esto feinfühliger ist die Kraft einzustellen.

Machen Sie sich Notizen welches Material Sie noch benöttigen und besorgen Sie es vor Beginn der Montage. Klebeanker (stabile Dubel), Schrauben, Anschläge, Kabel, Verteilerdosen, Werkzeuge, etc.

TORTYPEN

Der Tortyp (Abb. 2) entscheidet über die Montageplatz des Antriebs. Ist der Anschlag des Tores auf dem Boden sollte der Antrieb ebenfalls möglichstweit unter montiert werden, damit er das Tor nicht verdrehen kann. Verwenden sie nur Teile des Rahmens für die Befestigung.

Bei Stahltoren sollte die Befestigung des Torbeschlags am Hauptfahrenen erfolgen. Ist nicht klar ob der zur Verfügung stehende Träger stabil genug ist, verstärken Sieihn.

Bei Holztoren muß der Torbeschlag durchgeschraubt werden. Eine Platte von der Außenseite wird empfohlen, damit die Befestigung sich mit der Zeit nicht lockern kann. Dünne Holztore mösen zusätzlich verstarkt werden, weil Sie sonst der Beanspruchung nicht standhalten.

TORSITUATION

Der Antrieb ist für Pfeilerstärken bis max.30cm geeignet. Der Platz am Pfeiler beeinflusst den Öffnungswinkel und die Position der Arme (Abb. 4).

Ein entsprechlicher Öffnungswinkel für den linken Flügel gegenüber dem rechten ist möglich (Abb. 3).

ANSCHLAGE

Ein Drehtor braucht einen festen Anschlag in Tor AUF und Tor ZU. Anschläge schon den Antrieb, das Tor und die Beschläge. Ein Betreiben des Tores ohne feste Endanschlage führt zu einem schlechten Lauf, ist oft gefährlich und führt zu einem vorzeitigen Verschleib bei einem schweren, oft von Wind belasteten Tor.

TORBESCHLAG

Bei Stahltonen sollen den Befestigungen angeschweit oder durchgeschraubt werden. Beim Durchschauben sind auf der Rückseite große Scheiben zu verwenden oder eine Platte.

Bei Holztoren muß die Befestigung durchgeschraubt werden. Eine Platte von der Außenseite ist sehr zu empfehlen, damit die Befestigung sich nicht lockern kann. Dünne Holztore ohne Metallrahmen mussen zusätzlich verträkt werden, weil Sie einer dauernden Beanspruchung nicht standhalten.

Den Arm, wie gezeigt (Abbildung 4), nicht komplett gestreckt montieren! Der Antrieb ist selbsthemmend. Ungefahr 90 Grad abgewinkelt montieren. Greift der Arm weiter außen, bereits er weniger seitlichen Platz, braucht aber mehr Kraft. Befestigen Sie den Antrieb provisorisch (Schaubzwingen, Halten etc.) und testen Sie durch manuelles Öffnen den Platz.

ANTRIEB ÖFFNEN

Soll die Antriebshaube demontiert werden, wird ein Kreuzschlitschraubenzieher TYP1 (klein) besteht. Nach dem Entfern der 4 Schraubenlässt sich die Antriebshaube abheben.Jetzt kann der Antrieb von der Bodenplatte abgeschraubt werden (4x Schlosssschauben) (Abb. 6-8).

Vorsicht beim Entriegeln des Antriebs zur Handbetätigung (manuell). Der Torflügel kann sich unkontrolliert bewegen, sondern wenn dieser defekt ist und sich nicht im Gleichgewicht befindet.

ANTRIEBENTRIEGELN FÜR HANDBETRIEB

Entriebelungsschlüssel wird in eine der seitlichen Öffnungen angesteckt und um ca. 180 Grad bis zum Anschlag gedreht. Der Antrieb ist entriegelt. Zur Verriebelung den Schlüssel wieder zusückdrehen (Abb. 11).

MONTAGE DES DREHTORANTRIEBS

1. Montieren Sie die Arme am Motor, Abbildung 5. Entriegeln Sie den Antrieb, mit dem mitgelieferten Entriegelungsschlüssel (Sechskantschlüssel) durch drehen, Abbildung 11.
2. Wahlen und markieren Sie die Montagehöhe am Pfeiler, Abbildung 4 +5.
3. Das Tor sollte an der Stelle der Befestigung sehr stabil sein (Rahmen, Verständung). Durchgehende Schrauben sind meinst erforderlich! Ist seitlich genügd Platz für die Arme vorhanden? TESTEN SIE BITTE! Abbildung 4 + 9 .
4. Platz gefunden? Befestigen Sie nun den Antrieb am Pfeiler und Tor. Die Kräfte, mit denen sich der Antrieb gegen den Pfeiler abstutzt, sind sehr groß. Ein Stahlpfeiler bereitet von der Stabilität her die wichtigen Probleme. Meistens ergeben sich schon akzeptable Einbaumaße, wenn die mitgelieferte Scharnierplatte direkt an den Pfeiler geschlossen wird. Bei dicken Stein- oder Betonpfosten muß das Scharnierteil auf eine Trägerplatte geschlossen und so befasst werden, daß sich die Dübel im Betrieb nicht lockern konnen. Besser als Stahl- oder Kunststoff-Spreizübel eignen sich hierzu Klebe-Verbundanker, bei denen ein Gewindestift Spanningsfrei im Mauerwerk eingeklebt wird. Setzen Sie darüber die Scharnierplatte am Pfeiler eine wasserdichte Verteilerdose. Hier wird das Anschlußkabel des Drehtorantriebes von unter eingeführt.

Mehrere Ausgänge für das Kabel im Boden sind vorgestanzt und müssen nach Wunsch nur mehr durchgebrochen werden. Der Antrieb muss für das Durchbrechen der Löcher auf einem stabilen Untergrund liegen, damit die PVC Bodenplatte des Antriebs nicht bricht. Um die Löcher durchzubrechen eignet sich ein kleiner flacher Schraubenzieher auf dessen Griff von der Innenseite mit der offenen Hand geklopf wird. Evtl. an mehreren Stellen im vormarkierten Kreis wiederholen. Der vorgestanzierte Bereich bricht hereaus und die mitgelieferte Zugentlastung lässt sich dört einsetzen.

Ist die Pfeilerplatte montiert kann der Antrieb montiert werden. Die Antriebe sind links oder rechts ohne Umbau verwendbar. Dazu werden die
4 Schloßschrauben wieder von unter eingesetzt und festgezogen.

SICHERHEIT

EIN DREHTORANTRIEB IST IMMER MIT BLINKLEUCHTE, LICHTSCHRANKEN ZUSÄTZLICH ABZUSICHERN.

Bitte beachten Sie in jedem Fall die auf Sie zutreffenden Normen und Bestimmungen.

Ist die Kraft des sich zu bewegenden Flügels an der Schliebkante größter als 400N,müssen zusätzliche Sicherheitseinrichtungen (Lichtschranke, Kontakteisten) montiert werden. Die

Sicherheitseinrichtungen müssen den gültigen Normen entsprechen.

ÜBERGABE

Planen Sie mit Ihrkunden eine Übergabe ein und vergewissemn Sie sich, daß er und alle anderen, die das Tor später bedienen, alle wichtigen Funktionen kennen und in der Handhabung sich sind. Lassen Sie ihren Kunden alle Funktionen selbst ausüben, bis er safer im Umgang mit unter aufgeführten Funktionen ist.

Hauptschalter
- Verhaltensweisen (z.B. keine Durchfahr, wenn das Tor in Bewegung ist.)
- Zusätzliche Sicherungen (Lichtschranke, Blinkleuchte etc.)
- Entriegelung bei Stromausfall.
- Übergeben Sie alle Anleitungen und fordern Sie Ihr auf, sie aufzubewahren und nach Möglichkeit zulesen.
- Machen Sie ein Übergabe Protokoll, indem Sie alle Funktionen und auch nicht erledigte Punkte festhalten.

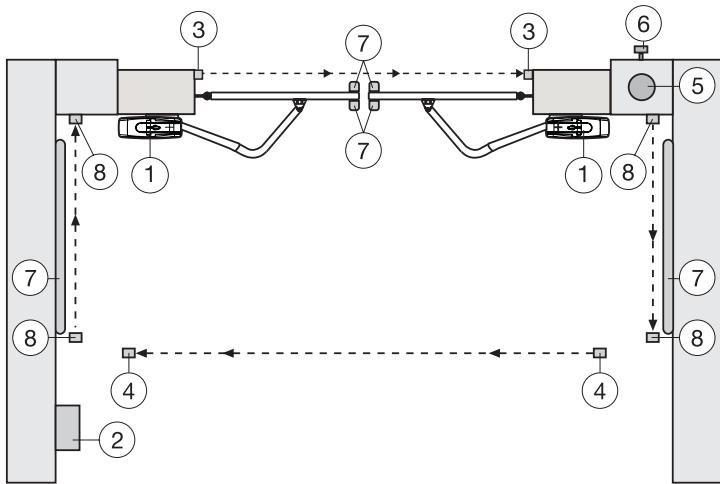

TYPISCHER AUFBAU EINER ANLAGE

1. Motor
2. Steuerung
3. Lichtschranke (aktiv in Schließen), Höhe max. 200mm Erste Lichtschranke.
4. Lichtschranke (aktiv in Öffnen), Höhe max. 200mm Zweite Lichtschranke.
5. Blinkleuchte (Optional)
   Wichtiger optischer Hinweis auf die Bewegung des Tores.
6. Schlüsselschalter
   Wird an der Aussenaseite angebracht. Mittels Schlüssel wird das Tor geöffnet.
7. Kontaktleiste (Optional)
   Sichert das Tor bei Berührung ab. Kontakteisten können am Tor angebracht werden oder an den Pfeilern. Kontakteisten müssen, wenn erforderlich, bis zu einer Höhe von 2,5m angebracht werden.
8. Lichtschranke (aktiv in Öffnen/Schließen), Höhe max. 200mm (Optional)

TECHNISCHE DATEN

Modell HC600
Versorgungsspannung 230V-240V/50Hz
Leistung max. 400W
Leistung nominal 250W
Kraft max. 250Nm
Nennlast 1.1A
Betriebskondensator 8uF
Umgebungstemperatur -20 bis +55
Betriebsfrequenz Zyklen/Stunde 30%
Gewicht 1 Motor ca.9kg
Schutzart IP44
Max.Torbreite 3,0m
Max. Torgewicht 250kg

ZUBEHÖR

Modell 84330EML 1-Kanal Handsender mit Rolling Code, 433,92MHz
Modell 84333EML 3-Kanal Handsender mit Rolling Code, 433,92MHz
Model 84335EML 3-Kanal Mini-Handsender mit Rolling Code, 433,92MHz
Model 8747EML Codeschloß mit Rolling Code, 433,92MHz
Modell 760EML Schlüsselschalter
Modell 34EML 2-Befehl Schlüsselschalter Unterputz
Modell 41EML 2-Befehl Schlüsselschalter Aufputz
Model 771EML Sicherheitslichtschranke
Modell ANT4X-EML Antenne

Konformitätserklärung

Automatische Torantriebe Modelle HC600Series

erfüllt die Anforderungen der geltenden
Abschnitt der Normenvorschriften EN300220-3 · EN55014 · EN61000-3 · EN60555,
EN60335-1·ETS 300 683·EN60335-1:2002·EN60335-2-103:2003·EN55014-1:
2000 + A1 + A2 • EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN
301 489-3, V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1
sowie die Bestimmungen und sãmtliche Ergänzungen
der EU-Vorschriften 73/23/EEC,89/336EEC,1999/5/EG

Einschluβerklärung

Die automatischen Torantriebe, erfüllen die Bestimmungen der EU-Vorschrift 89/393/EEC 10.1002/14.1.1.15

and their Erganzungen, when sie gemals den Anleitungen des Herstellers installiert und nicht anrechenbar. T

gewartet werden und wenn sie mit einem For verwendet werden, das entsprechens gemals Herstelleranleitungen installiert wurde und gewartet wurde.

Die Unterzeichnende erklart hiermit, dass das vorstehend

angegebene Gerät sowieSAMTliches im Handbuch aufgeführtes

Zubehör den oben genannten Vorschriften und Normen entspricht.

B.P.Kelkhoff

Die Steuerung erfüllt die neusten geforderten EN-

Richtlinien. Eine dieser Richtlinien schreibenb vor dass die Schließkräfte an der Torkante nicht über 400N (40kg) steigendürfen innerhalb der letzten 500mm vor Tor ZU. Größer 500mm darf die maximale Kraft an der Torkante 1400N (140kg) betragen.

Kann dies nicht sichergestellt werden, ist unbedingt eine Kontakteiste ggfs bis in eine Höhe von 2,5m am Tor oder am gegenüberliegenden Pfeiler anzubringen (EN12453).
