BEDIENUNGSANLEITUNG LM800A-2 CHAMBERLAIN

Alle Garagentorantriebe (LM3800A teilweise) verfügen über automatische Krafterkennung, leicht programmierbare Endschalter, Rolling Code Technologie, einen energiesparenden Trafo, Schnellanschlussklemmen, Steuerung mit Diagnosefunktion, 1 Lampe*230V/40W mit 2,5 Minuten Lichtverzögerung (andere Einstellungen möglich), Antenne, Anschlüsse für Schlupfturschalter und Blinklicht.

Bitte wahlen Sie einen Antriebskopf und eine C-Stahlschiene, 30mm, für Kette oder Zahnriemen aus unserem umfangreichen Sortiment.

Garagentorantrieb LM1000A-2

Lieferumfang:

24V Gleichstrommotor

Gerauscharm Soft Start/Soft Stopp

Antrieb: Kette oder Zahnriemen

Automatisch-SchlieBen

24V Gleichstrom Spannungsausgang

Funkwandkonsole

Schnellanschluss für Schiene - Antriebskopf

C-Schienen Schnellmontagebeschlag

5 Jahre Motorgarantie/2 Jahre Vollgarantie

TÜV-getestet auf Einhaltung der EN12453 Norm für Tore bis zu 130kg / 13,5m²

Garagentorantrieb LM800A-2

Lieferumfang:

24V Gleichstrom motor

Gerauscharm, Soft Start/Soft Stopp

Antrieb: Kette oder Zahnriemen

Automatisch-Schlieben

24V Gleichstrom Spannungsausgang

Multifunktionswandkonsole

Schnellanschluss für Schiene - Antriebskopf

C-Schienen Schnellmontagebeschlag

4 Jahre Motorgarantie/2 Jahre Vollgarantie

TÜV-getestet auf Einhaltung der EN12453 Norm Für Tore bis zu 110kg / 13,5m²

Beschreibung:

1000N, 230-240V/50Hz, 190W, Tn=10Nm

Übersetzung: Getriebe 63:1

Zugkraft: Automatik 0-100kg

Torgeschwindigkeit: ca. 160mm/s

Versandgewicht - Antriebskopf: 7,5kg

Stromverbrauch im Stand-by-Betrieb: 5,5W

Funk:

433,92MHz Smart Superheterodyne Empfänger 64 Speicherplätze

Zwei 4-Kanal Mini-Handsender mit Rolling Code

Mit 12-sprachiger EU-Montageanleitung und Schukostecker

Beschreibung:

Übersetzung: Getriebe 63:1

Zugkraft: Automatik 0-80kg

Torgheschwindigkeit: ca. 160mm/s

Versandgewicht - Antriebskopf: 7,5kg

Stromverbrauch im Stand-by-Betrieb: 5W

Funk:

433,92MHz Smart Superheterodyne Empfänger

32 Speicherplätze

Zwei 3-Kanal Mini-Handsender mit Rolling Code

Multifunktionswandkonsole

Mit 12-sprachiger EU-Montageanleitung und Schukostecker

Garagentorantrieb 5580-2

Lieferumfang:

Leistungsstarker Wechselstrommotor Kettenantrieb

Leicht ausklinkbare Lichtabdeckung Rückwärtg beleuchteter Wandtaster

C-Schienen Schnellmontagebeschlag

2 Jahre Vollgarantie

TÜV-getestet auf Einhaltung der EN12453 Norm für Tore bis zu 110kg / 13,5m²

Garagentorantrieb LM60A

Lieferumfang:

24V Gleichstrommotor

Gerauscharm, Soft Start/Soft Stopp Kettenantrieb

Rückwärtg beleuchteter Wandtaster

1 Glühbirne 24V/21W

2 Jahre Vollgarantie

TÜV-getestet auf Einhaltung der EN12453 Norm für Tore bis zu 90kg / 10,7m²

Garagentorantrieb LM3800A

Lieferumfang:

Aufsteckantrieb 24V

Gerauscharm, Soft Start/Soft Stopp Steuerung eingebaut

Kupplung für 1" Zoll Wellen

Schlaffseilschalter mit Kabel

Wandmontagebeschlag

Automatisch Schlieben

2 Jahre Vollgarantie

GS-geprüft und geprüft auf Einhaltung der EN12453 Norm für Tore bis zu 130kg / 13,5m^2

Beschreibung:

800N, 230-240V/50Hz, 400W, 2,5A

Übersetzung: Getriebe 16:1

Zugkraft: Automatik 0-80kg

Torgheschwindigkeit: ca. 133mm/s
Versandgewicht - Antriebskopf: 12,2kg

Stromverbrauch im Stand-by-Betrieb: 2,6W

Funk:

433,92MHz Smart Superheterodyne Empfänger 8 Speicherplätze.

Zwei 3-Kanal Mini-Handsender mit Rolling Code

Mit 12-sprachiger EU-Montageanleitung und Schukostecker

Beschreibung:

600N, 230-240V/50Hz, 100W, Tn=5Nm

Übersetzung: Getriebe 63:1

Zugkraft: Automatik 0-60kg

Torgeschwindigkeit: ca. 160mm/s

Versandgewicht - Antriebskopf: 12,5kg

Stromverbrauch im Stand-by-Betrieb: 4W

Funk:

433,92MHz Smart Superheterodyne Empfänger 12 Speicherplätze

Ein 3-Kanal Mini-Handsender mit Rolling Code

Mit 17-sprachiger EU-Montageanleitung und einem Euro-Flachstecker

Beschreibung:

10Nm (max. 40Nm), 230-240V/50Hz, 190W

Zugkraft: Automatisch

Geschwindigkeit:24 & 36 U/min

Versandgewicht - Antriebskopf: 13kg

Stromverbrauch im Stand-by-Betrieb: 5W

Backup Batterie möglich

Funk:

433,92MHz Smart Superheterodyne Empfänger 64 Speicherplätze

Zwei 3-Kanal Mini-Handsender mit Rolling Code

Mit mehrsprachiger EU-Montageanleitung und Schukostecker

Hochwertiges Zubehör im Lieferumfang

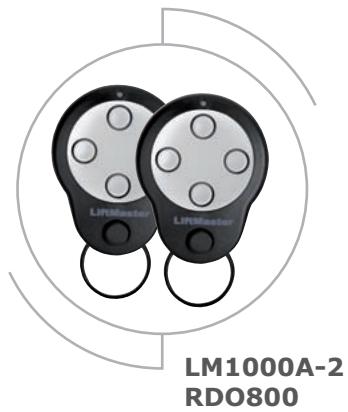

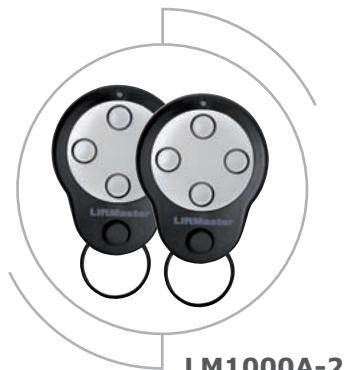

4-Kanal Mini Handsender
LM1000A-2 RDO800

Funkwandkonsole
LM1000A-2
RDO800

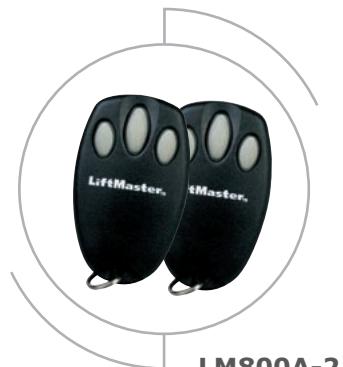

3-Kanal Mini Handsender
LM800A-2 5580-2
LM3800A
RDO800

C-Schiene

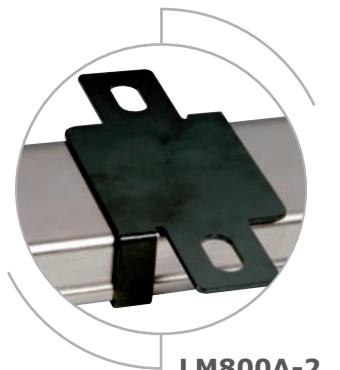

Schnellmontagebeschlag
LM800A-2 LM1000A-2 5580-2

Für LM1000A-2, LM800A-2 und 5580-2. LM60A, nur Kette

Antriebskopf und Schieneitte separat wahlen.

Alle Schieren verfügen über eine automatische Ketten- bzw. Riemenspannung.

Erforderliche lichte Höhe: C-Schiene - 30mm

KETTE

Modell

Beschreibung

7023CR3

1-teilige C-Schiene, Kette, für 2,3m Tore

7025CR3

1-teilige C-Schiene, Kette, für 2,5m Tore

7030CR3

1-teilige C-Schiene, Kette, für 3,0m Tore

7223CR3

2-teilige C-Schiene, Kette, für 2,3m Tore

7423CR3

4-teilige C-Schiene, Kette, für 2,3m Tore

7010CR3

1,0m Schienenverlängerung, Kette: Kettenverlängerung, Kettenschloss, Schiene

ZAHNRIEMEN

Modell

Beschreibung

8023CR3

1-teilige C-Schiene, Zahnriemen, für 2,3m Tore

8025CR3

1-teilige C-Schiene, Zahnriemen, für 2,5m Tore

8030CR3

1-teilige C-Schiene, Zahnriemen, für 3,0m Tore

8223CR3

2-teilige C-Schiene, Zahnriemen, für 2,3m Tore

8423CR3

4-teilige C-Schiene, Zahnriemen, für 2,3m Tore

8430CR3

4-teilige C-Schiene, Zahnriemen, für 3,0m Tore

8010CR3

1,0m Schienenveränderung für 8030CR3 Zahnriemen: Zahnriemen für 4m, Schiene

Schiene / Modell Empfehlungen

Rückwärtg beleuchteter Wandtaster

4-teilige C-Schiene für Torhöhe 2,3m

1 Gluhbirne 24V/21W

2 Jahre Vollgarantie

TÜV-getestet auf Einhaltung der EN12453 Norm Für Tore bis zu 90kg / 10,7m²

Beschreibung:

600N, 230-240V/50Hz, 100W, Tn=5Nm

Übersetzung: Getriebe 63:1

Zugkraft: Automatik 0-60kg

Torgheschwindigkeit: ca. 160mm/s

Versandgewicht - Antriebskopf: 18kg

Stromverbrauch im Stand-by-Betrieb: 4W

Funk:

433,92MHz Smart Superheterodyne Empfänger 12 Speicherplätze

Ein 3-Kanal Mini-Handsender mit Rolling Code

Mit 17-sprachiger EU-Montageanleitung und einem Euro-Flachstecker

Garagentorantrieb Kit LM60R-128

Lieferumfang:

24V Gleichstrommotor

Gerauscharm, Soft Start/Soft Stopp

Zahnriemen

Funkwandtaster

4-teilige C-Schiene für Torhöhe 2,3m

1 Gluhbirne 24V/21W

2 Jahre Vollgarantie

TÜV-getestet auf Einhaltung der EN12453 Norm für Tore bis zu 90kg / 10,7m²

Beschreibung:

600N, 230-240V/50Hz, 100W, Tn=5Nm

Übersetzung: Getriebe 63:1

Zugkraft: Automatik 0-60kg

Torgheschwindigkeit: ca. 160mm/s

Versandgewicht - Antriebskopf: 18kg

Stromverbrauch im Stand-by-Betrieb: 4W

Funk:

433,92MHz Smart Superheterodyne Empfänger 12 Speicherplätze

Ein 3-Kanal Mini-Handsender mit Rolling Code

Mit 17-sprachiger EU-Montageanleitung und einem Euro-Flachstecker

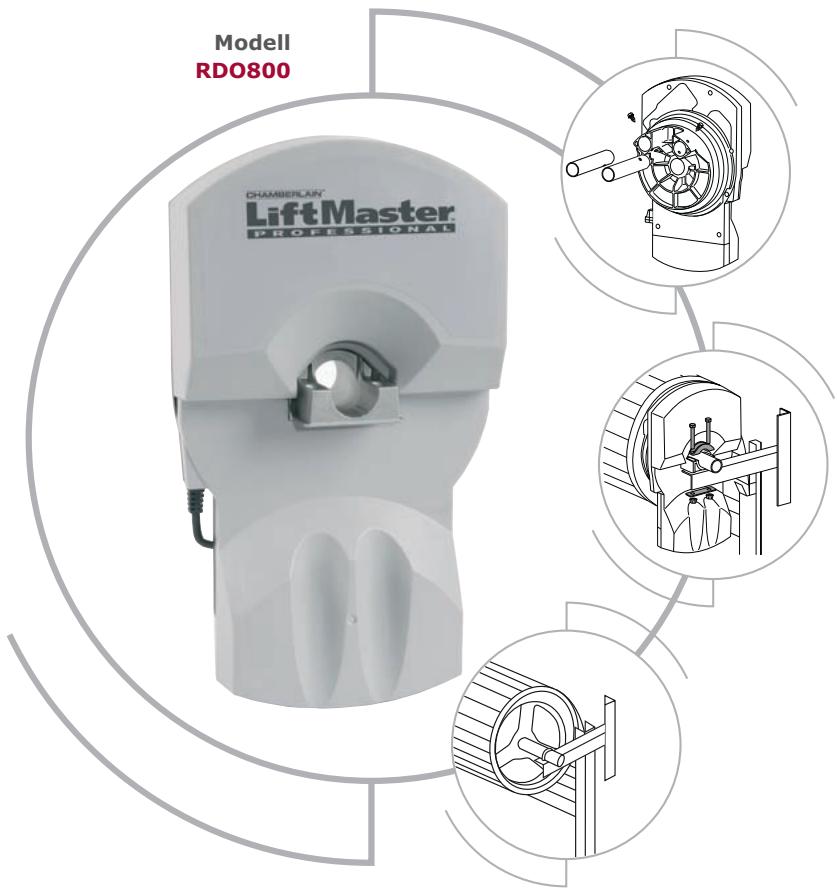

Rolltorantrieb RDO800

Lieferumfang:

24V Gleichstrommotor, 433MHz

Für Einzel- und Doppelgaragen

Soft Start/Soft Stopp

Automatische Kraftregulierung

2 Jahre Vollgarantie

TÜV-getestet auf Einhaltung der EN12453 Norm. Für Tore bis zu 100kg / 12m²

Beschreibung:

550 N (nominal), Tn=18Nm, 230-240V/50Hz, 90W

Zugkraft: Automatik 0-55kg

Max.Torhöhe:4,5m

Versandgewicht: ca. 10kg

Stromverbrauch im Stand-by-Betrieb: 5,5W

Backup Batterie möglich

Funk:

433,92MHz Smart Superheterodyne Empfänger 64 Speicherplätze

Zwei 3-Kanal Mini-Handsender mit Rolling Code

Mit englishsprachiger EU-Montageanleitung und britisches 3-PIN Stecker.

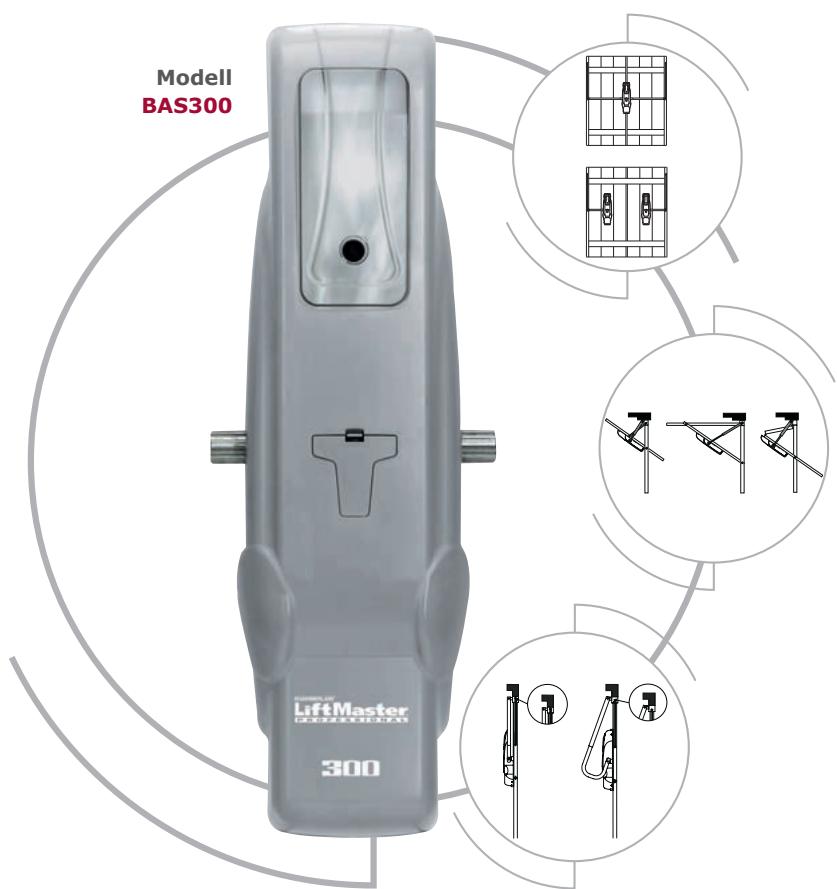

Kipptorantrieb BAS300

Lieferumfang:

• Leistungsstarker AC-Motor
  Eingebaute Beleuchtung
• Start-Taster am Gehäuse
• Entriebelung mit Schlüssel
• Wassergeschütztes Gehäuse

Modell:

BAS300K

Mit 1x 3-Kanal Mini-Handsender (94335E), Lichtschranke (771E), Endschalter, RPM-Sensor, Steuerung (CB3), 433,92MHz Superheterodyne Rolling Code Funk

BAS300

Wenn 2 Antriebe verwendet werden

Beschreibung:

350Nm 230-240V/50Hz, 400W, 1,8A

Übersetzung: Getriebe 700:1

Drehmoment: 1 Motor 8m^2 , 2 Motoren 14m^2

Schutzklasse: IP44

Geschwindigkeit: ca. 14 sec (90°)

Beleuchtung: 1x230V/40W

Versandgewicht - Kopf: 11,5kg

Stromverbrauch im Stand-by Betrieb: 6W

Nemko getested im Hinblick auf Einhaltung der EN12453 mit Kontaktleisten an Toren bis 14,0m

Spezifikationen für LiftMaster Antriebe

Komfort/Sicherheit

Schnellentriebelung im Notfall zur Handbedienung

Automatisches Wiedereinrasten (Laufwagen)

Einstellung der Option dauerentriegelt (Laufwagen)

Geringe Toröffnung möglich zur Lüftung oder zum Einlass von Haustieren

Hinderniserkennung beim Zufahren des Tores: Stopp und kompletter Sicherheitsrücklauf

Hinderniserkennung beim Auffahren des Tores: Sicherheitsstopp

Automatisches Schlieben (modellabhängig)

Anschluß für Blinkleuchte (modellabhängig)

Anschluß für Tur-in-Tor Schalter (modellabhängig)

Allgemein

Torverbindung: Längeneinstellbarer Torarm (modellabhängig)

Steuerung: Solid State Mikroprozessor mit eingebautem Überspannungsschutz

Lichtverzögerung: Solid State, Mikroprozessor gesteuert (modellabhängig)

Krafftinstellung: automatische Krafterkennung mit Segmentierung

Länge Anschlusskabel: 1,2m

Digitale Funksteuerungen

Steuerung verfügbar über exklusiven Smart Knopf zur Einprogrammierung der Sendercodes in den Empfängerspeicher.

RF-Modul: 433,92MHz - AM Superheterodyne

Rolling Code oder Billion Code Entschlussung

Betriebstemperatur: -30°C bis +65°C

Handsender vorprogrammiert, mit Batterie

Handsender kann vom Torantrieb oder von der Wandkonsole aus programmiert werden.

Handsender kann zur Bedienung der Torantriebsbeleuchtung programmiert werden.

Die drei Tasten des Handsenders können jeweils auf Öffnen, Schließen, Stopp programmiert werden.

2,5 Minuten Lichtverzögerung, mögliche Einstellungen: 1,5/2,5/3,5/4,5 Minuten (nicht LM3800A).

Antriebsbeleuchting kann darauf programmiert werden, sich bei Unterbrechung des Infrarotstrahls einzuschalten.

Um einen reibungslosen Betrieb zu gewährleisten, erleichtern wir Ihnen die Diagnose im Störfall.

Über einfache Blinksignale offen Sie den Fall im Handumdrehen.

Beispiel: LM1000A-2, LM800A-2, LM60

1 Blinksignal: Protector System™ unterbrochen, falsch ausgerichtet oder ein Objekt hat die Lichtschranke mehr als 4 Sekunden lang unterbrochen.

2 Blinksignale: Kurzschluss am Kabel des Protector System™ (Lichtschanke) oder Polarität vertauscht.

3 Blinksignale: Kurzschluss an Dreifachtaster oder Wandkonsole.

4 Blinksignale: Lichtschranke leicht fehlgerichtet (matte oder blinkende Sensor-LED).

5 Blinksignale: Keine Umdrehung des Motors wurde nach der ersten Sekunde erkannt. Motor blockiert oder Drehzahlsgnallwede von Elektronik nicht erkannt.Antrieb stoppt oder fahr binneneiner Sekunde zurück.

6 Blinksignale: Drehzahlsensor hat Umkehr verursacht (Krafteinstellung).

7 Blinksignale: Steuerung (Antrieb vom Netz trennen und erneut anschließen).

9 Blinksignale: Kein Referenzpunkt auf dem Torweg erkannt.

Rasches Blinken: Sendercode wird empfangen. (Antrieb nicht unbedingt auf Handsender programmiert)

Alle Torantriebe sind gemäß EN12453 und/oder IEC60335-95-2 zu installieren.

Alle LiftMaster Torantriebe erfüllen alle geltenden EU-Bestimmungen bzw. übertreffen diese sogar.

Alle Stoßkräfte (Laufwagen, Antrieb), die Krafteinlernung sowie alle Tor-, Gewichts- und Großanfangen wurden vom TÜV Rheinland oder anderen autorisierten Stellen geprüft und bestätigt.

Alle Torantriebe sind TÜV oder Intertek-geprüft und trag den das CE-Zeichen.

Alle Torantriebe sind kompatibel mit HomeLink.
