LM800A-2 - Motorisation de porte de garage CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Motorisation de porte de garage
Caractéristiques techniques principales	Système de motorisation à chaîne, compatible avec les portes de garage sectionnelles et basculantes
Alimentation électrique	230 V AC
Dimensions approximatives	Longueur : 300 mm, Largeur : 200 mm, Hauteur : 100 mm
Poids	4,5 kg
Compatibilités	Compatible avec la plupart des portes de garage standard
Type de batterie	Non applicable (système alimenté par le réseau électrique)
Tension	230 V
Puissance	600 W
Fonctions principales	Ouverture et fermeture automatique, télécommande, sécurité anti-relevage
Entretien et nettoyage	Vérifier régulièrement les chaînes et les roulements, nettoyer les composants externes avec un chiffon humide
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le service client Chamberlain
Sécurité	Système de sécurité intégré, détection d'obstacles, arrêt automatique en cas de blocage
Informations générales	Garantie de 2 ans, installation recommandée par un professionnel pour une performance optimale

FOIRE AUX QUESTIONS - LM800A-2 CHAMBERLAIN

Comment réinitialiser le CHAMBERLAIN LM800A-2 ?

Pour réinitialiser le CHAMBERLAIN LM800A-2, appuyez sur le bouton de programmation pendant 10 secondes jusqu'à ce que le voyant LED clignote. Cela réinitialisera tous les paramètres.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles de la télécommande. Si elles sont faibles ou vides, remplacez-les. Assurez-vous également que la télécommande est correctement synchronisée avec le récepteur.

Le moteur fait du bruit mais la porte ne s'ouvre pas. Que faire ?

Cela peut indiquer un problème avec les rouleaux ou les rails. Vérifiez que rien n'entrave le mouvement de la porte et lubrifiez les pièces mobiles si nécessaire.

Comment ajuster la force d'ouverture et de fermeture ?

Pour ajuster la force d'ouverture et de fermeture, utilisez les vis de réglage situées sur le moteur. Tournez-les dans le sens horaire pour augmenter la force et dans le sens antihoraire pour la diminuer.

Que faire si les capteurs de sécurité ne fonctionnent pas ?

Assurez-vous que les capteurs sont alignés correctement et qu'il n'y a pas d'obstacles entre eux. Nettoyez les lentilles des capteurs pour enlever toute saleté ou débris.

Comment changer les piles de la télécommande ?

Ouvrez le boîtier de la télécommande en utilisant un petit tournevis. Retirez les piles usagées et remplacez-les par des nouvelles en respectant la polarité indiquée.

Est-il possible de connecter plusieurs télécommandes au CHAMBERLAIN LM800A-2 ?

Oui, vous pouvez connecter plusieurs télécommandes. Pour cela, suivez le processus de programmation pour chaque télécommande que vous souhaitez ajouter.

Comment savoir si le moteur a besoin d'être lubrifié ?

Si vous entendez des bruits de grincement ou si le mouvement de la porte est lent, cela peut indiquer que le moteur ou les pièces mobiles nécessitent une lubrification.

Que faire si le système ne réagit pas aux commandes ?

Vérifiez d'abord que l'alimentation électrique est raccordée et fonctionnelle. Vérifiez également les fusibles et les connexions. Si le problème persiste, contactez le service après-vente.

Comment installer le CHAMBERLAIN LM800A-2 ?

Pour installer le CHAMBERLAIN LM800A-2, suivez le manuel d'installation fourni. Assurez-vous de respecter les instructions de montage et les recommandations de sécurité.

MODE D'EMPLOI LM800A-2 CHAMBERLAIN

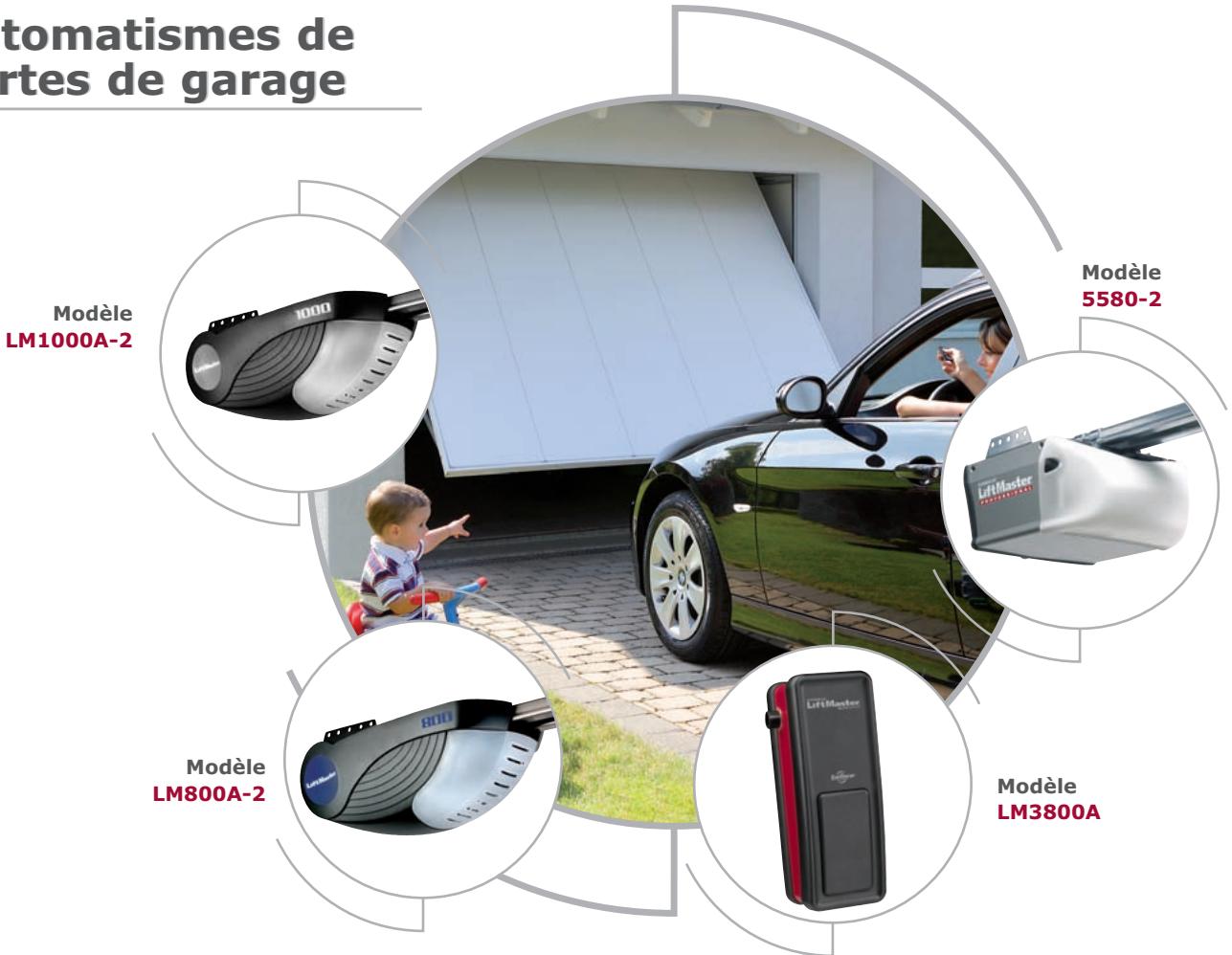

Automatismes de portes de garage

Toutes les motorisations (LM3800A en partie) sont équipées d'un système automatique de détection de force, de fins de course électroniques, de la technologie "rolling code" (code tournant), d'un transformateur à économie d'énergie, de bornes à connexion rapide, d'une carte logique avec diagnostic, d'un éclairage* 230V/40W muni d'une temporisation réglable de 2,5 minutes, d'une antenne et de bornes de connexion pour contacteur de portillon et lampe clignotante.

Veuillez sélectionner une tête d'entraînement et un rail C en acier de 30 mm pour une chaîne ou une courroie crantée de notre gamme.

Automatismes de porte de garage lm1000a-2

Moteur 24V CC courant continu

Silencieux, démarrage/arrêt en douceur

Entraînement par chaîne ou courroie

Temporisateur de fermeture automatique

Sortie d'alimentation 24V CC

Bouton poussoir mural radio

Raccord rapide rail-tête moteur

Garantie moteur 5 ans/garantie totale 2 ans

Testé par le TÜV et déclaré conforme à la norme

EN12453. Pour les portes de maximum 130kg /

13,5m²

1000N, 230-240V/50Hz, 190W, Tn=10Nm

Réduction : engrenage démultiplicitateur 63:1

Capacité de levage: 0-100 kg, automatique

Vitesse de course: approx. 160mm/s

Poids de la tête moteur: 7,5kg

Consommation de veille: 5,5W

Récepteur superhétérodyne intelligent 433,92MHz

Capacité mémoire : 64 codes

Deux mini-émetteurs 4 canaux à code

tournant (rolling code)

Avec fiche Schuko et notice technique en 12 langues

Automatismes de porte de garage lm800a-2

Moteur 24V CC courant continu

Silencieux, démarrage/arrêt en douceur

Entraînement par chaîne ou courroie

Temporisateur de fermeture automatique

Sortie d'alimentation 24V CC

Console murale multifonctions

Raccord rapide rail-tête moteur

Garantie moteur 5 ans/garantie totale 2 ans

Testé par le TÜV et déclaré conforme à la norme

EN12453. Pour les portes de maximum 110kg /

13,5m²

Réduction : engrenage démultiplicitateur 63:1

Capacité de levage: 0-80 kg, automatique

Vitesse de course: approx. 160mm/s

Poids du tambour moteur: 7,5kg

Consommation de veille: 5W

Récepteur superhétérodyne intelligent 433,92MHz

Capacité mémoire : 32 codes

Deux mini-émetteurs 3 canaux à code tournant

(rolling code)

Console murale multifonctions

Avec fiche Schuko et notice technique en 12 langues

Automatismes de porte de garage 5580-2

Moteur CA robuste

Entraînement par chaîne

Cache lumiere amovible

Bouton-poussoir lumineux

2 Ans de garantie totale

Testé par le TÜV et déclaré conforme à la norme EN12453

Pour les portes de maximum 110kg / 13,5m²

800N, 230-240V/50Hz, 400W, 2,5A

Réduction : engrenage démultiplicitateur 63:1

Capacité de levage: 0-80 kg, automatique

Vitesse de course: approx. 133mm/s

Poids de la tête moteur: 12,2kg

Consommation de veille: 2,6W

Récepteur superhétérodyne intelligent 433,92MHz Capacité mémoire: 8 codes

Deux mini-émetteurs 3 canaux à code tournant (rolling code)

Avec fiche Schuko et notice technique en 12 langues

Automatismes de porte de garage LM60A

Moteur 24V CC courant continu

Silencieux, démarrage/arrêt en douceur

Entraînement par chaîne

Bouton mural rétroéclairé

1 ampoule 24V/21W incluse

2 Ans de garantie totale

Testé par le TÜV et déclaré conforme à la norme EN12453

Pour les portes de maximum 90kg / 10,7m²

600N, 230-240V/50Hz, 100W, Tn=5Nm

Réduction : engrenage démultiplicitateur 63:1

Capacité de levage: 0-60 kg, automatique

Vitesse de course: approx. 160mm/s

Poids de la tête moteur: 12,5kg

Consommation de veille: 4W

Récepteur superhétérodyne intelligent 433,92MHz

Capacité mémoire : 12 codes

Un mini-émetteur 3 canaux à code tournant (rolling code)

Avec notice de montage en 17 langues et fiche technique européenne

Automatismes de porte de garage LM3800A

Aufsteckantrieb 24V

Silencieux, démarrage/arrêt en douceur

Commande montée

Accouplement pour arbres de 1 pouce

Contacteur de mou de câble avec câble

Ferrure de montage mural

Temporisateur de fermeture automatique

2 Ans de garantie totale

Testé par le GS et déclaré conforme à la norme EN12453

Pour les portes de maximum 130kg / 13,5m²

10Nm (max. 40Nm), 230-240V/50Hz, 190W

Capacité de levage: automatique

Vitesse de course: 24 & 36 tours/min

Poids de la tête moteur: 13kg

Consommation de veille: 5W

Batterie de sécurité en option

Récepteur superhétérodyne intelligent 433,92MHz

Capacité mémoire : 64 codes

Deux mini-émetteurs 3 canaux à code tournant (rolling code)

Avec fiche Schuko et notice technique multilingue

Accessoires de qualité compris dans la livraison

Mini-émetteur 4 canaux

Bouton poussoir mural radio

Mini-émetteur 3 canaux

LM800A-2 5580-2

LM3800A

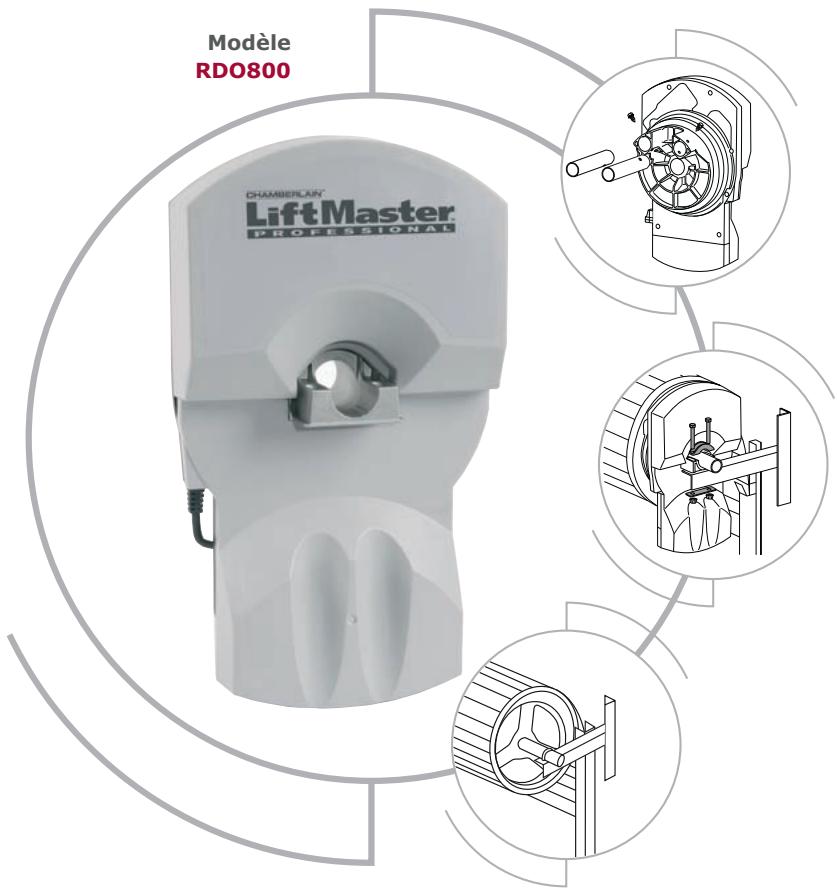

RDO800

Ferrure de montage rapide pour rails C LM800A-2 LM1000A-2 5580-2

Rails

Pour LM1000A-2, LM800A-2 et 5580-2. LM60A, seulement chaîne.

Indiquez séparément le type de moteur et le type de rail.

Tous les rails sont équipés d'un tendeur automatique de chaîne ou courroie.

Hauteur libre requise: rail C - 30mm

Description

7023CR3

Rail en C, 1 pièce à chaîne, pour hauteur de porte maximale de 2,3m

7025CR3

Rail en C, 1 pièce à chaîne, pour hauteur de porte maximale de 2,5m

7030CR3

Rail en C, 1 pièce à chaîne, pour hauteur de porte maximale de 3,0m

7223CR3

Rail en C, 2 pièces à chaîne, pour hauteur de porte maximale de 2,3m

7423CR3

Rail en C, 4 pièces à chaîne, pour hauteur de porte maximale de 2,3m

7010CR3

Kit d'extension 1,0m pour rail en C à chaîne ; matériel de fixation, raccords inclus

Description

8023CR3

Rail en C, 1 pièce à courroie, pour hauteur de porte maximale de 2,3m

8025CR3

Rail en C, 1 pièce à courroie, pour hauteur de porte maximale de 2,5m

8030CR3

Rail en C, 1 pièce à courroie, pour hauteur de porte maximale de 3,0m

8223CR3

Rail en C, 2 pièces à courroie, pour hauteur de porte maximale de 2,3m

8423CR3

Rail en C, 4 pièces à courroie, pour hauteur de porte maximale de 2,3m

8430CR3

Rail en C, 4 pièces à courroie, pour hauteur de porte maximale de 3,0m

8010CR3

Kit d'extension pour rail 8030CR3, pour porte de 4,0m de hauteur ; courroie, raccords inclus

Automatismes de porte de garage kit LM60K

Moteur 24V CC courant continu

Silencieux, démarrage/arrêt en douceur

Entraînement par chaîne

Bouton mural rétroéclairé

Rail en C, 4 pièces pour hauteur de porte

maximale de 2,3m

1 ampoule 24V/21W incluse

2 Ans de garantie totale

Testé par le TÜV et déclaré conforme à la norme EN12453

Pour les portes de maximum 90kg / 10,7m²

600N, 230-240V/50Hz, 100W, Tn=5Nm

Réduction : engrenage démultiplicitateur 63:1

Capacité de levage: 0-60 kg, automatique

Vitesse de course: approx. 160mm/s

Poids de la tête moteur: 18kg

Consommation de veille: 4W

Récepteur superhétérodyne intelligent 433,92MHz

Capacité mémoire : 12 codes

Un mini-émetteur 3 canaux à code tournant

(rolling code)

Avec notice de montage en 17 langues et fiche technique française L'origine des langues est générale.

Automatisme de porte de garage kit lm60r-128

Moteur 24V CC courant continu

Silencieux, démarrage/arrêt en douceur

Entraînement par courroie

Bouton poussoir mural radio

Rail en C, 4 pièces pour hauteur de porte

maximale de 2,3m

1 ampoule 24V/21W incluse

2 Ans de garantie totale

Testé par le TÜV et déclaré conforme à la norme EN12453

Pour les portes de maximum 90kg / 10,7m²

600N, 230-240V/50Hz, 100W, Tn=5Nm

Réduction : engrenage démultiplicitateur 63:1

Capacité de levage: 0-60 kg, automatique

Vitesse de course: approx. 160mm/s

Poids de la tête moteur: 18kg

Consommation de veille: 4W

Récepteur superhétérodyne intelligent 433,92MHz

Capacité mémoire : 12 codes

Un mini-émetteur 3 canaux à code tournant

(rolling code)

Avec notice de montage en 17 langues et fiche plate européenne

Automatismes de portes de garage

Moteur 24V CC courant continu, 433MHz

Pour simple ou double garage

Soft Start/Soft Stop

Réglage automatique de la force

2 ans de garantie totale

Testé par le TÜV et déclaré conforme à la norme EN12453

Pour les portes de maximum 100kg / 12m²

550 N (nominal), Tn=18Nm, 230-240V/50Hz, 90W

Capacité de levage: 0-55 kg, automatique

Hauteur maximale du portail: 4,5m

Poids de la tête moteur : approx. 10kg

Consommation de veille: 5,5W

Batterie de sécurité en option

Récepteur superhétérodyne intelligent 433,92MHz

Capacité mémoire : 64 codes

Deux mini-émetteurs 3 canaux à code tournant (rolling code)

Avec notice de montage CE en anges et connecteur à 3 broches anges

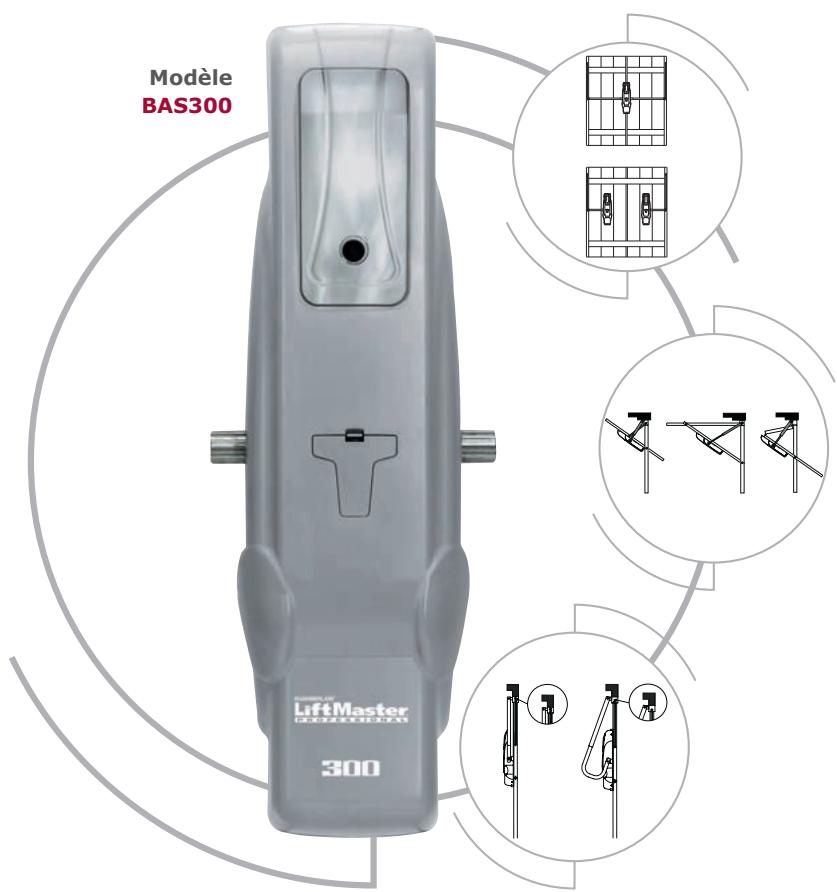

Automatismes pour porte basculante BAS300

• Moteur CA puissant
• Eclairage de garage intégré
• Bouton-poussoir sur coffret
• Déverrouillage manuel depuis l'intérieur du garage
• Coffret entièrement étanche

BAS300K

Avec un mini-émetteur 3 canaux (94335E), photocellules (771E), fins de course, capteur de régime moteur, commande électronique (CB3), récepteur superhétérodyne 433,92MHz

BAS300

Combinaison de 2 moteurs possible

350Nm 230-240V/50Hz, 400W, 1,8A

Réduction : engrenage démultiplicitateur 700:1

Capacité de levage : 1 moteur 8m² / 2 moteurs 14m² Classe de protection : IP44

Vitesse de course : approx. 14sec (ouverture à )

Poids du moteur: 11,5kg

Consommation de veille: 6W

Testé Nemko concernant le respect de la norme EN 12453 avec baguettes de contact sur portails de jusqu'à 14,0m²

Confort/sécurité

Déverrouillage rapide en cas d'urgence

Reconnexion automatique du chariot

Possibilité de laisser le chariot débrayé en permanence

Possibilité d'ouverture partielle de la porte pour aération ou passage d'animaux

Reconnaissance d'obstacle lors de la fermeture de la porte : arrêt de sécurité et inversion du sens de

la marche de la porte

Reconnaissance d'obstacle lors de l'ouverture de la porte : arrêt de sécurité

Fermeture automatique (en fonction du modèle)

Connexion pour témoin lumineux (en fonction du modèle)

Connexion pour contacteur de portillon intégré au portail (en fonction du modèle)

Générales

Tringlerie de porte: bras de porte réglable (en fonction du modèle)

Logique: microprocesseur à semi-conducteurs avec limitateur de surtension intégré

Temporisation de lumière à semi-conducteurs (en fonction du modèle)

Réglage de force : segmented - Apprentissage automatique

Longueur du cordon d'alimentation: 1,2m

Commandes radio numériques

Les cartes logiques sont équipées du bouton intelligent destiné à la programmation des codes des émetteurs dans la mémoire du récepteur.

Module RF: 433,92MHz - AM Superhétérodyne

Technologie code tournant (rolling code) ou code fixe

Température de fonctionnement : de -30°C à +65°C

Batterie préprogrammée dans la télécommande manuelle

Émetteur programmable depuis le moteur ou la console murale.

Émetteur programmable pour commander l'éclairage de l'automatisation.

Sur chaque touche de l'émetteur peut être programmée une fonction individuelle : ouverture/fermeture/arrêt.

Temporisation de la lumière de 2,5 minutes. Autres temporisations possibles: 1,5, 2,5, 3,5, 4,5 minutes.

(exception LM3800A).

L'éclairage de la motorisation peut être programmé pour s'allumer en cas de coupure du faisceau infrarouge.

Pour garantir un fonctionnement impeccable, nous vous facilitons le diagnostic en cas de défaillances. De simples signaux clignotants vous permettent de résoudre le problème en quelques instants.

1 clignotement: Coupure du dispositif Protector System™; photocellules désalignées ou interruption pendant plus de 4 secondes du faisceau infrarouge par un objet.

2 clignotements: Court-circuit du câblage du dispositif Protector System™ ou erreur de polarité.

3 clignotements: Court-circuit du câblage du bouton-poussoir ou de la console murale.

4 clignotements: Photocellules légèrement désalignées (DEL clignotante ou faible).

5 clignotements: Pas de régime moteur dans la première seconde de course. Le moteur a calé ou l'électronique n'a pas détecté le signal de régime moteur. Le moteur va s'arrêter ou changer de sens de marche dans 1 seconde.

6 clignotements: Le régime moteur a provoqué une inversion de sens (réglage de la force trop bas).

7 clignotements: Erreur de la platine (débrancher et rebrancher le moteur).

9 clignotements: Aucun point de référence détecté lors de la course.

Clignotement rapide : Signal d'un émetteur en cours de réception (l'émetteur n'est pas obligatoirement programmé !)

Tous les automatismes de portes de garage doivent être installés conformément à la norme EN12453 et/ou IEC60335-95-2

Toutes les motorisations LiftMaster répondent à l'ensemble des dispositions européennes en vigueur.

Toutes les forces d'impact (chariot, entrainment), disposits d'apprentissage de la force ainsi que toutes les spécificités, poids et tailles de porte de garage ont été testés et approuvés par l'organisme de contrôle TUV de Rhénanie.

Toutes les motorisations portent l'homologation TÜV et le marquage CE.

Toutes les motorisations sont compatibles avec le système HomeLink.

Tel.: [phone]

Fax: [phone]

Tel.: [phone]

Fax: [phone]

Tel. : [phone]

Fax: [phone]

Tel.: [phone]

Fax: [phone]

PROFESSIONAL
