Información del producto

Marca : CHAMBERLAIN

Modelo : LM800A-2

Categoría : Motorización de puertas de garaje

Descargar el manual en PDF Imprimir

Tipo de producto	Motor de puerta de garaje
Características técnicas principales	Sistema de motorización por cadena, compatible con puertas de garaje seccionales y basculantes
Alimentación eléctrica	230 V AC
Dimensiones aproximadas	Longitud: 300 mm, Ancho: 200 mm, Altura: 100 mm
Peso	4,5 kg
Compatibilidades	Compatible con la mayoría de las puertas de garaje estándar
Tipo de batería	No aplicable (sistema alimentado por la red eléctrica)
Tensión	230 V
Potencia	600 W
Funciones principales	Apertura y cierre automáticos, control remoto, seguridad anti-apertura
Mantenimiento y limpieza	Verificar regularmente las cadenas y los rodamientos, limpiar los componentes externos con un paño húmedo
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del servicio al cliente Chamberlain
Seguridad	Sistema de seguridad integrado, detección de obstáculos, parada automática en caso de bloqueo
Información general	Garantía de 2 años, instalación recomendada por un profesional para un rendimiento óptimo

Preguntas frecuentes - LM800A-2 CHAMBERLAIN

¿Cómo reiniciar el CHAMBERLAIN LM800A-2?

Para reiniciar el CHAMBERLAIN LM800A-2, mantenga presionado el botón de programación durante 10 segundos hasta que la luz LED parpadee. Esto reiniciará todos los ajustes.

¿Qué hacer si el control remoto no funciona?

Primero, verifique las pilas del control remoto. Si están bajas o vacías, cámbielas. Asegúrese también de que el control remoto esté correctamente sincronizado con el receptor.

El motor hace ruido pero la puerta no se abre. ¿Qué hacer?

Esto puede indicar un problema con los rodillos o las vías. Verifique que nada obstruya el movimiento de la puerta y lubrique las piezas móviles si es necesario.

¿Cómo ajustar la fuerza de apertura y cierre?

Para ajustar la fuerza de apertura y cierre, use los tornillos de ajuste ubicados en el motor. Gírelos en el sentido de las agujas del reloj para aumentar la fuerza y en sentido contrario para disminuirla.

¿Qué hacer si los sensores de seguridad no funcionan?

Asegúrese de que los sensores estén alineados correctamente y que no haya obstáculos entre ellos. Limpie las lentes de los sensores para eliminar cualquier suciedad o escombros.

¿Cómo cambiar las pilas del control remoto?

Abra la carcasa del control remoto utilizando un destornillador pequeño. Retire las pilas usadas y reemplácelas por nuevas respetando la polaridad indicada.

¿Es posible conectar varios controles remotos al CHAMBERLAIN LM800A-2?

Sí, puede conectar varios controles remotos. Para ello, siga el proceso de programación para cada control remoto que desee agregar.

¿Cómo saber si el motor necesita ser lubricado?

Si escucha ruidos chirriantes o si el movimiento de la puerta es lento, esto puede indicar que el motor o las piezas móviles necesitan lubricación.

¿Qué hacer si el sistema no responde a los comandos?

Primero, verifique que la alimentación eléctrica esté conectada y funcionando. También revise los fusibles y las conexiones. Si el problema persiste, contacte al servicio de atención al cliente.

¿Cómo instalar el CHAMBERLAIN LM800A-2?

Para instalar el CHAMBERLAIN LM800A-2, siga el manual de instalación proporcionado. Asegúrese de seguir las instrucciones de montaje y las recomendaciones de seguridad.

Descarga las instrucciones para tu Motorización de puertas de garaje en formato PDF gratis! Encuentra tus instrucciones LM800A-2 - CHAMBERLAIN y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. LM800A-2 de la marca CHAMBERLAIN.

MANUAL DE USUARIO LM800A-2 CHAMBERLAIN

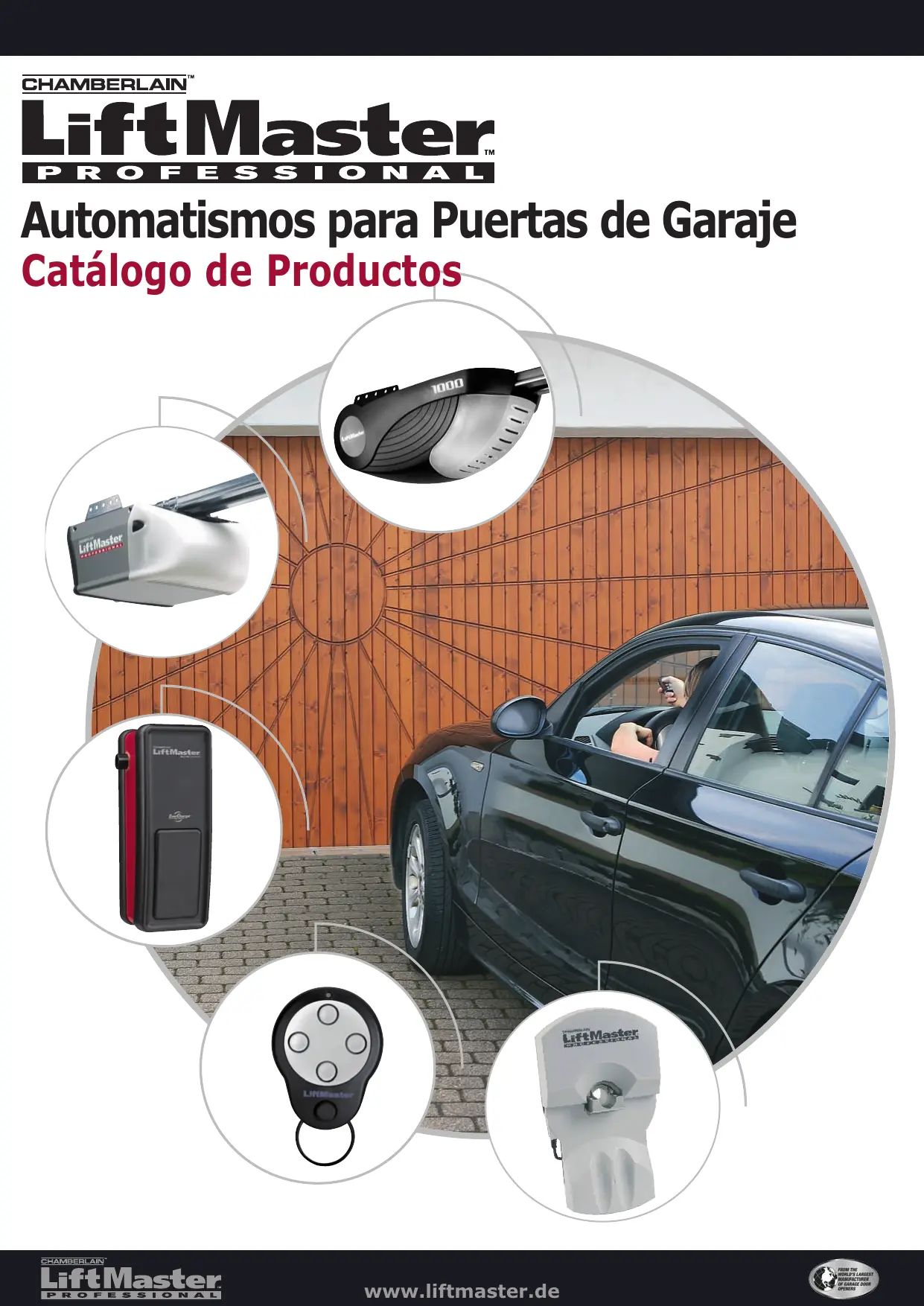

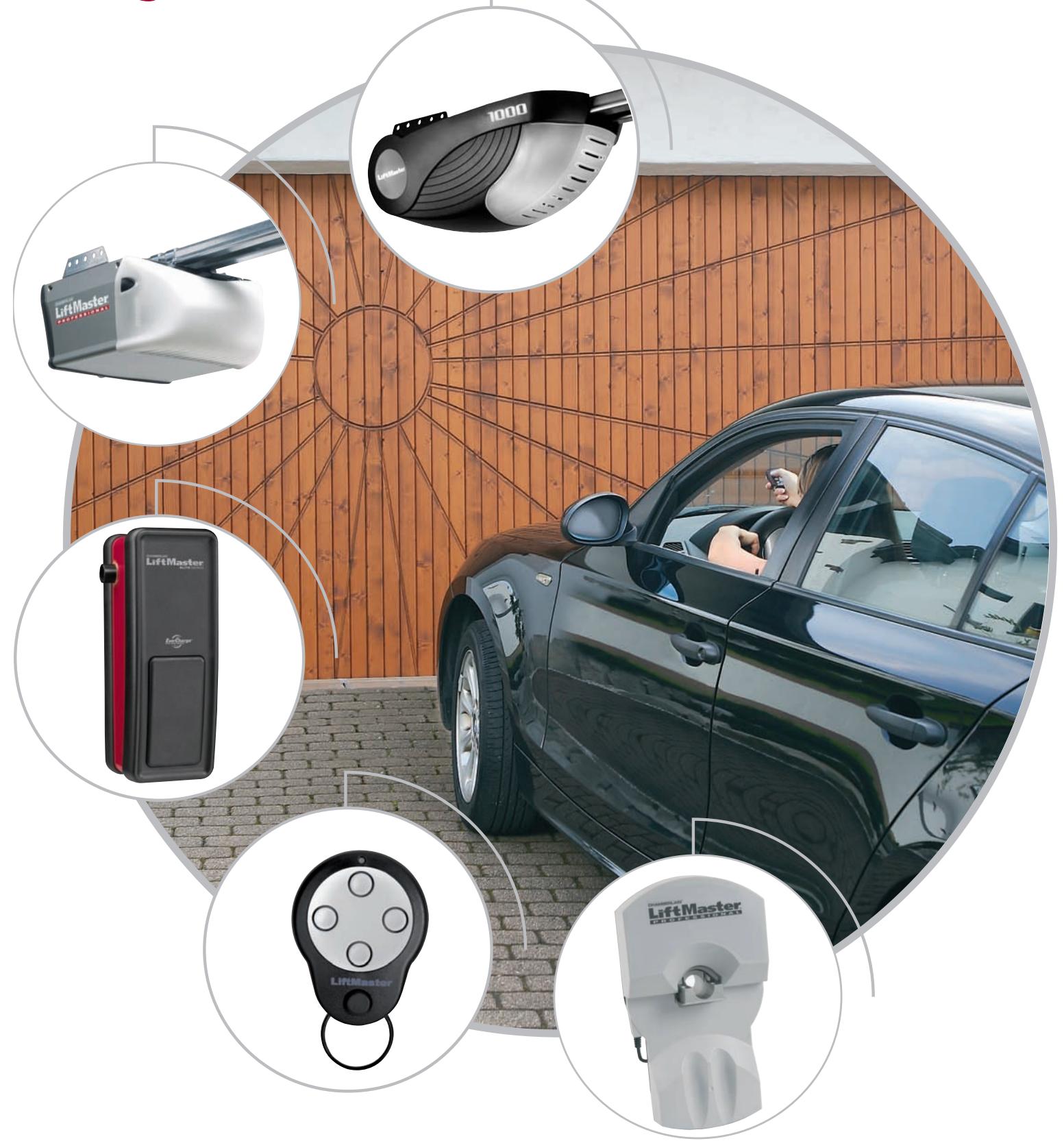

Automatismos para Puertas de Garaje Catálogo de Productos

LM3800A Todos los automatismos (LM3800A en parte) se entregan con un sistema de detección de fuerzas con registro automático, límites electrónicos fáciles de programar, tecnología de código dinámico, transformador de bajo consumo, terminales de cable de rápida conexión, cuadro electrónica con diagnósticos, 1 luz *230V/40W con retardo de alumbrado ajustable en 2,5 minutos, antena, conexión de luz intermitente puerta a puerta.

Cabezal automatismo específico y guía C en acero de cadena o correa en 30mm por separado.

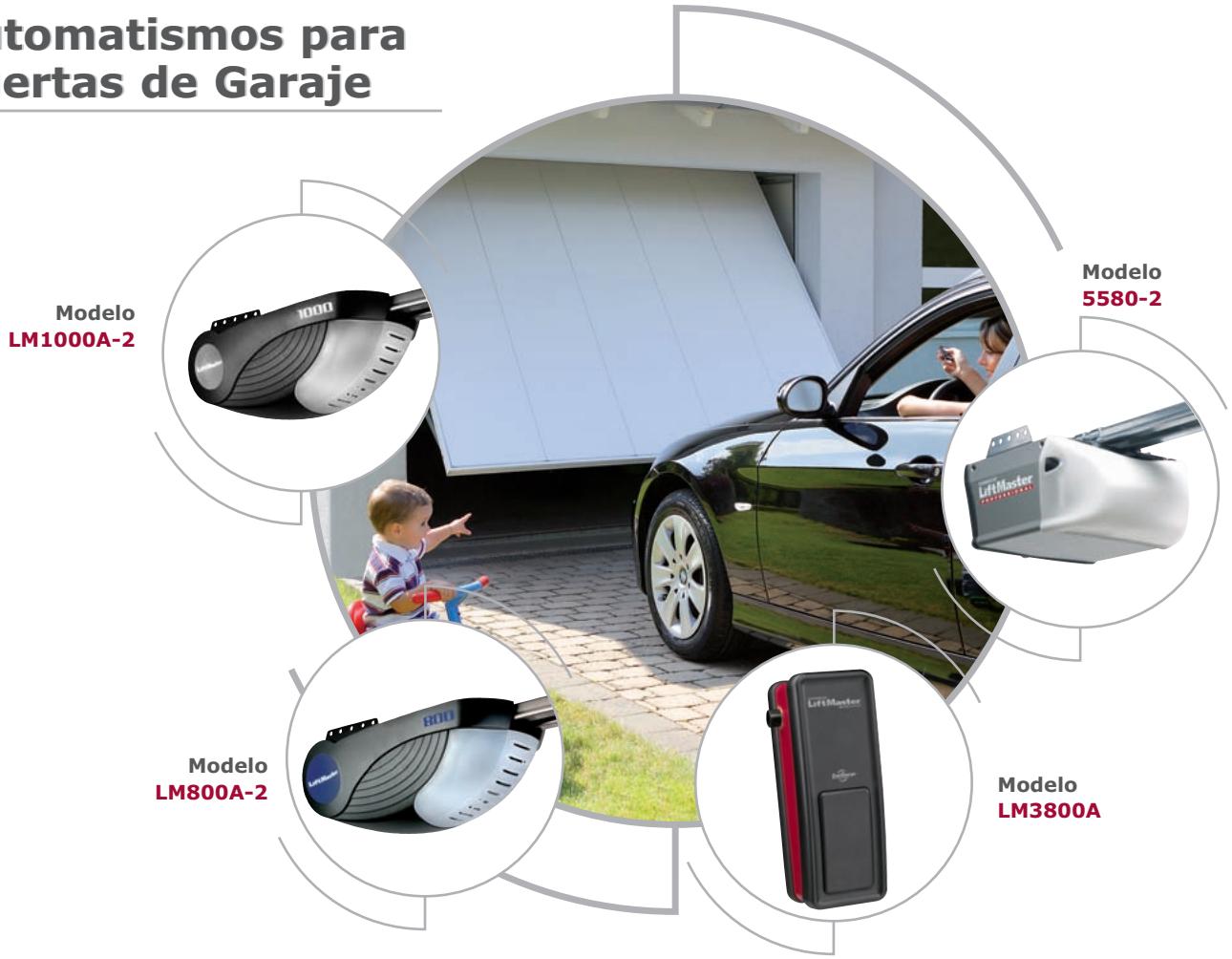

Automatismos para Puertas de Garaje LM1000A-2

Incluye: Motor de CC 24V Arranque suave/parada suave silencioso Automatismo: por cadena o por correa Cierre automático Salida de tensión 24V de CC Control inalámbrico de pared Cabezal de automatismo para riel de conexión rápida Soporte para guía C con espacio libre bajo Motor de 5 años/garantía completa de 2 años Certificado por TÜV para cumplir EN12453 Puertas de hasta 130kg / 13,5m2

1000N, 230-240V/50Hz, 190W, Tn=10Nm De reducción significa: engranaje 63:1 Capacidad de elevación: automático 0-100kg Velocidad de avance: aprox. 160mm/seg. Peso transporte, cabezal: 7,5kg Consumo energía eléctrica en stand-by: 5,5W Radio: Receptor superheterodino Smart 433,92MHz 64 registros de memoria Dos mini-control remoto de 4 canales con Código dinámico

Con instrucciones de uso en 12 idiomas de UE y set de cable Schuko

Automatismos para Puertas de Garaje LM800A-2

Incluye: Motor de CC 24V Arranque suave/parada suave silencioso Automatismo: por cadena o por correa Cierre automático Salida de tensión 24V de CC Panel de control multifuncional, Cabezal de automatismo para riel de conexión rápida Soporte para guía C con espacio libre bajo

Motor de 4 años/garantía completa de 2 años

Certificado por TÜV para cumplir EN12453 Puertas de hasta 110kg / 13,5m2

800N, 230-240V/50Hz, 165W, Tn=8Nm De reducción significa: engranaje 63:1 Capacidad de elevación: automático 0-80kg Velocidad de avance: aprox. 160mm/seg. Peso transporte, cabezal: 7.5kg

Consumo energía eléctrica en stand-by: 5W Radio:

Receptor superheterodino Smart 433,92MHz 32 registros de memoria Dos mini-control remoto de 3 canales con código dinámico Panel de control multifuncional

Con instrucciones de uso en 12 idiomas de UE y set de cable Schuko

La tecnología del futuro

Automatismos para Puertas de Garaje 5580-2

Incluye: LMotor CA de alto rendimiento Accionamiento por cadena Lentes de luz pivotantes Pulsador iluminado Soporte para guía C con espacio libre bajo

800N, 230-240V/50Hz, 400W, 2,5A De reducción significa: engranaje 16:1

Capacidad de elevación: automático 0-80kg. Velocidad de avance: aprox. 133mm/seg. Peso transporte, cabezal: 12,2kg

Consumo energía eléctrica en stand-by: 2,6W Garantía completa de 2 años

Receptor superheterodino 433,92MHz Smart. 8 registros de memoria Dos mini-control remoto de 3 canales con Código dinámico

Certificado por TÜV para cumplir EN12453

Puertas de hasta 110kg / 13,5m2

Con instrucciones de montaje en 12 idiomas de UE y set de cable Schuko

Automatismos para Puertas de Garaje LM60A Incluye:

Motor de CC 24V Arranque suave/parada suave silencioso Accionamiento: por cadena Pulsador iluminado

1 bombilla *24V/25W Descripción:

600N, 230-240V/50Hz, 100W, Tn=5Nm De reducción significa: engranaje 63:1 Capacidad de elevación: automático 0-60kg Velocidad de avance: aprox. 160mm/seg. Peso transporte, cabezal: 12,5kg

Consumo energía eléctrica en stand-by: 4W Garantía completa de 2 años

Receptor superheterodino Smart 433,92MHz 12 registros de memoria Un mini- control remoto de 3 canales con código dinámico

Certificado por TÜV para cumplir EN12453

Puertas de hasta 90kg / 10,7m2

Con instrucciones de montaje en 17 idiomas de UE y euro pin de contacto

Automatismos para Puertas de Garaje LM3800A Incluye:

Automatismo con árbol de transmisión 24V Arranque suave/parada suave silencioso Control electrónico Embrague para árbol de transmisión de 1” pulgada Interruptor con flecha con cable Soporte de montaje a pared Cierre Automático

10Nm (máx. 40Nm), 230-240V/50Hz, 190W Capacidad de elevación: automático Velocidad de avance: aprox.: 24 & 36 rpm Peso transporte, cabezal: 13kg Consumo energía eléctrica en stand-by: 5W Batería de reserva posible Radio: Receptor superheterodino Smart 433,92MHz 64 registros de memoria Dos mini- control remoto de 3 canales con código dinámico

Garantía completa de 2 años

Certificado por GS para cumplir EN12453

Puertas de hasta 130kg/13,5m2

Con instrucciones multi lenguas de UE y set de cable Schuko

Accesorios Premium incluidos

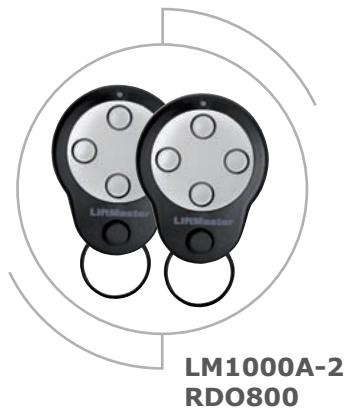

Mini control remoto de 4 canales

Control inalámbrico de pared

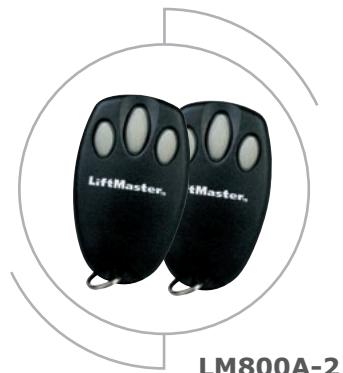

Mini control remoto de 3 canales

La tecnología del futuro

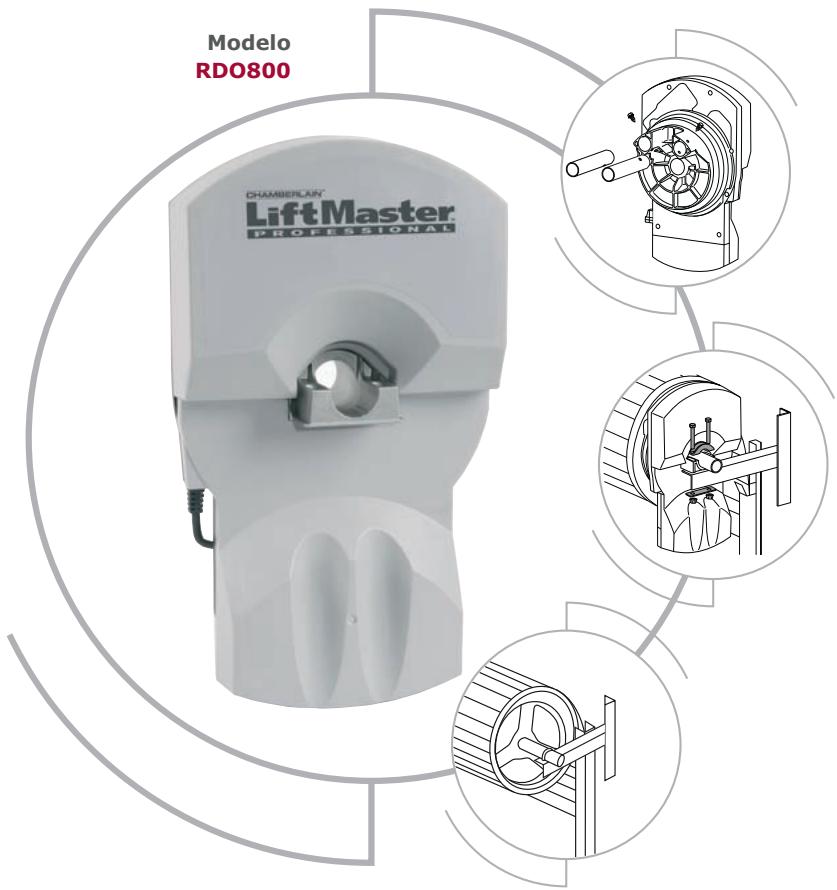

5580-2 LM3800A RDO800

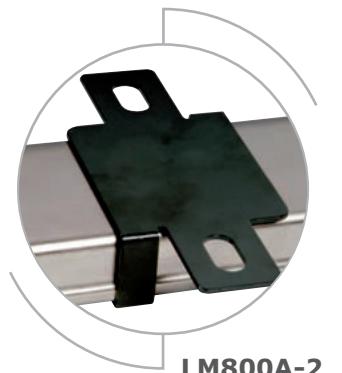

Soporte para guía C con espacio libre bajo

Para LM1000A-2, LM800A-2 y 5580-2. LM60A, solamente de cadena.

Especificar cabeza automatismo y guía por separado. Todas las guías se entregan con un dispositivo tensor automático de cadena o correa. Altura de seguridad de gálibo vertical requerida: Guía C de 30mm CADENA Modelo

1-pieza guía C, cadena, para puertas de 2,5m

7030CR3 7223CR3 7423CR3 7010CR3

1-pieza guía C, cadena, para puertas de 2,3m

1-pieza guía C, cadena, para puertas de 3,0m

2-piezas guía C, cadena, para puertas de 2,3m

4-piezas guía C, cadena, para puertas de 2,3m

Material completo para extensión, guía C, 1,0m, cadena

1-pieza guía C, correa, para puertas de 2,5m

1-pieza guía C, correa, para puertas de 2,3m

1-pieza guía C, correa, para puertas de 3,0m 2-pieza guía C, correa, para puertas de 2,3m 4-pieza guía C, correa, para puertas de 2,3m 4-pieza guía C, correa, para puertas de 3,0m

Material completo para extensión, guía C 8030CR3 de 1,0m, correa 4,0m

La tecnología del futuro

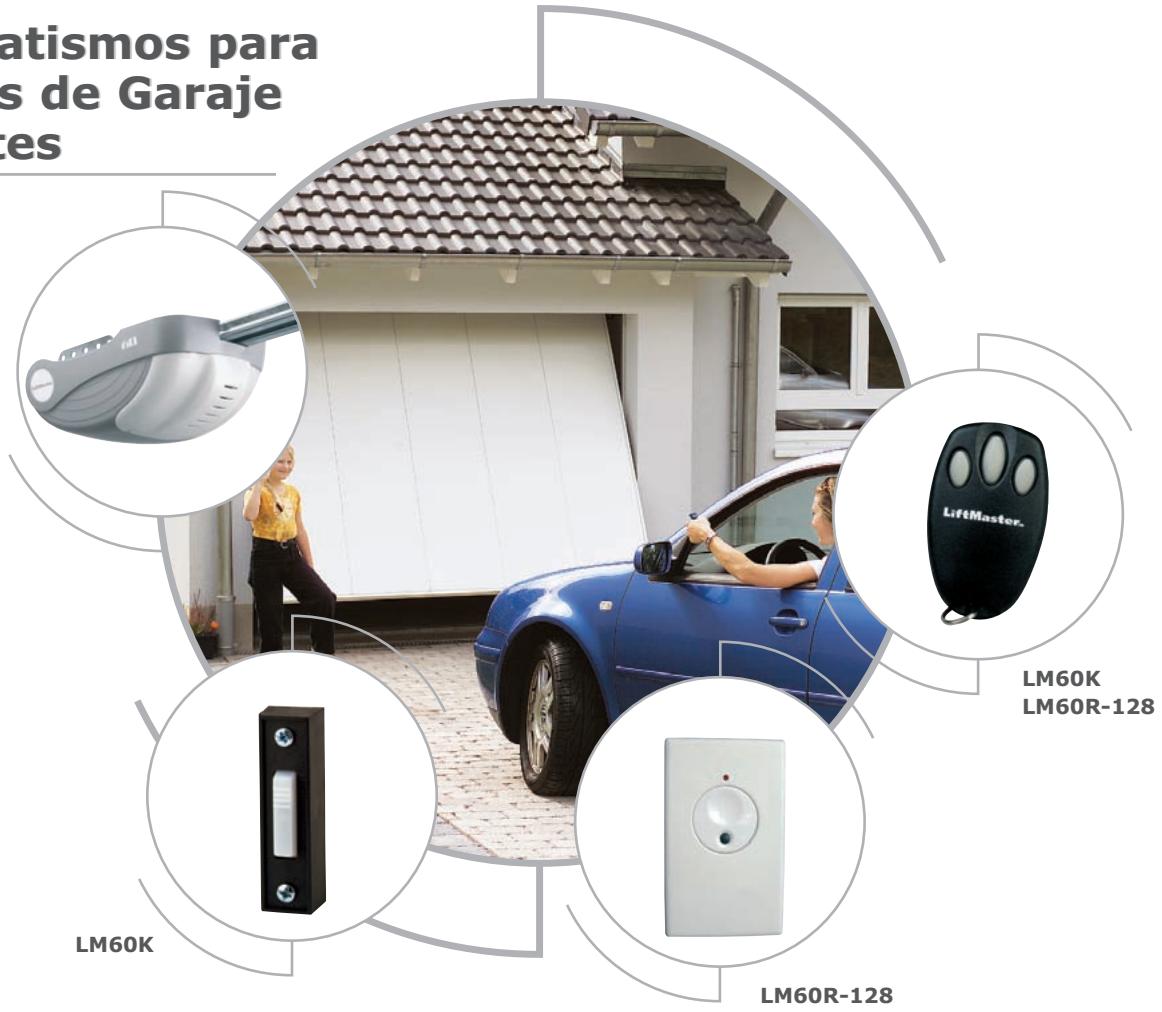

Puertas de Garaje Paquetes

Paquete de Automatismos para Puertas de Garaje LM60K Incluye:

Motor de DC 24V Arranque suave/parada suave silencioso Accionamiento: por cadena Pulsador iluminado 4 piezas guía C para puertas de hasta 2.3m 1 bombilla *24V/21W Garantía completa de 2 años

Certificado por TÜV para cumplir EN12453

Puertas de hasta 90kg / 10,7m2

600N, 230-240V/50Hz, 100W, Tn=5Nm De reducción significa: engranaje 63:1 Capacidad de elevación: automático 0-60kg Velocidad de avance: aprox. 160mm/seg. Peso transporte, cabezal: 18kg

Consumo energía eléctrica en stand-by: 4W Radio:

Receptor superheterodino Smart 433,92MHz 12 registros de memoria Un mini- control remoto de 3 canales con código dinámico

Con instrucciones de montaje en 17 idiomas de UE y euro pin de contacto

Paquete de Automatismos para Puertas de Garaje LM60R-128

Incluye: Motor de DC 24V Arranque suave/parada suave silencioso Accionamiento: por correa Control inalámbrico de pared Pulsador iluminado 4 piezas Guía C para puertas de hasta 2.3m 1 bombilla *24V/21W Garantía completa de 2 años

Certificado por TÜV para cumplir EN12453

Puertas de hasta 90kg / 10,7m2

600N, 230-240V/50Hz, 100W, Tn=5Nm De reducción significa: engranaje 63:1 Capacidad de elevación: automático 0-60kg Velocidad de avance: aprox. 160mm/seg. Peso transporte, cabezal: 18kg

Consumo energía eléctrica en stand-by: 4W Radio:

Receptor superheterodino Smart 433,92MHz 12 registros de memoria Un mini- control remoto de 3 canales con código dinámico

Con instrucciones de montaje en 17 idiomas de UE y euro pin de contacto

La tecnología del futuro

Automatismos para Puertas de Garaje

Motor de DC 24V, 433MHz Para puertas de Garage dobles o de un coche Arranque suave/parada suave silencioso Ajuste de fuerza automático Garantía completa de 2 años

Certificado por TÜV para cumplir EN12453

Puertas hasta de 100kg / 12m2

550 N (nominal), Tn=18Nm, 230-240V/50Hz, 90W Capacidad de elevación: automático 0-55kg Altura de puerta 4,5m máx. Peso transporte: 10kg Consumo energía eléctrica en stand-by: 5,5W Batería de reserva posible Radio: Receptor superheterodino Smart 433.92MHz 64 registros de memoria Dos mini- control remoto de 3 canales con código dinámico Con instrucciones de montaje en Ingles y 3-PIN plug Británico.

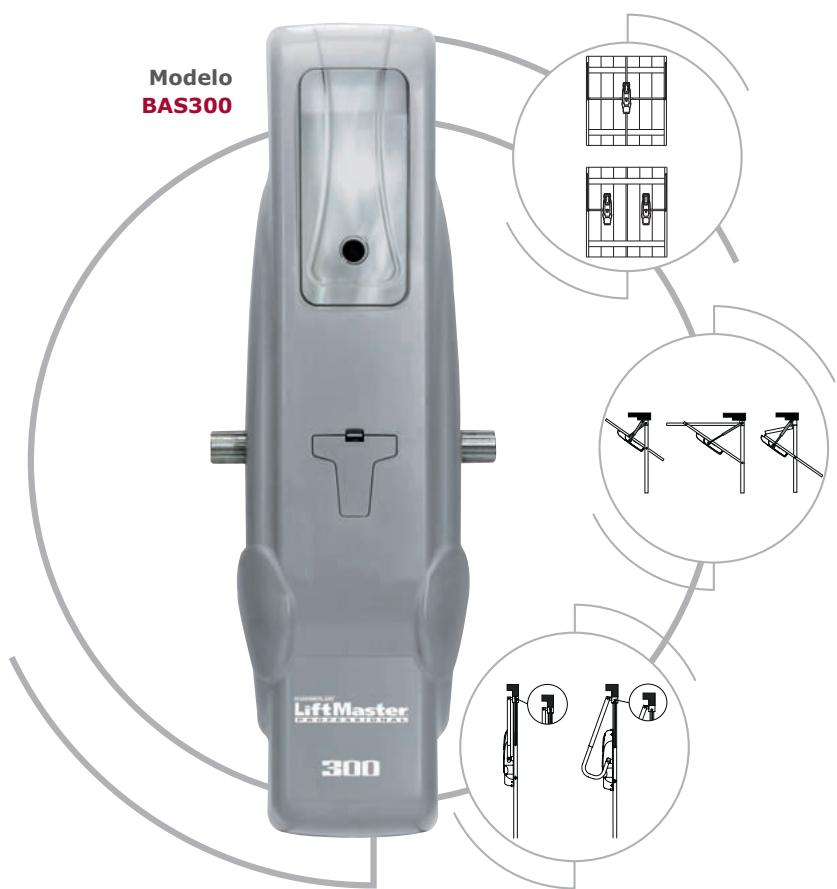

Automatismos para Puertas

• Motor CA de alto rendimiento • Luz incorporada al garage • Botón en la cubierta • Mecanismo de desbloqueo manual con llave • Recinto resistente al agua Modelo: BAS300K Con un mini control remoto de 3 canales (94335E), Sensores IR (771E), interruptores de límite, sensor RPM, Tablero de control (CB3), 433MHz superheterodino Radio con código dinámico BAS300 Para uso de Automatismo dual

350Nm 230-240V/50Hz, 400W, 1,8A Reducción significa: De engranaje: 700:1 Capacidad de elevación: 1 motor 8m2, 2 motores 14m2 Grado de protección: IP44 Tiempo de recorrido: aprox.: 14 sec. (90°) 1 luz 1x230V/40W Peso transporte, cabezal: 11,5kg Consumo energía eléctrica en stand-by: 6W Certificado por Nemko para cumplir EN12453 Sensores IR para puertas de hasta 14,0m2.

La tecnología del futuro

Especificaciones Generales de los Automatismos LiftMaster

Conveniencia/seguridad Mecanismo de desbloqueo rápido La carretilla se reconecta automáticamente Ajuste del modo de desconexión de la carretilla Ventilación/abertura para mascota Parada de emergencia y reversa completa ARRIBA: Parada de emergencia Cierre automático (dependiendo del modelo) Conexión de luz parpadeante(dependiendo del modelo) Interruptor de Puerta- a - Puerta (dependiendo del modelo)

Acoplamiento para puerta: Brazo para puerta ajustable Tipo de lógica: Microprocesador de estado sólido con amortiguador de onda incorporada Retardo ligero de estado sólido Ajustes de fuerzas: Segmentado – Aprendizaje automático Longitud de la cuerda: 1,2 Radio Controles Digitales El tablero de control cuenta con un “botón inteligente” exclusivo para programar los códigos del trasmisor a la memoria del receptor. RF Module: 433.92MHz - AM superheterodino Descifrador de código dinámico o Billion Code Temperatura de operación: -30°C a +65°C Batería (Control remoto): 2x3V o 1x3V (94335E) El control remoto debe programarse del automatismo o del tablero de control. El control remoto debe programarse para controlar la luz del automatismo. El control remoto debe programarse para su funcionamiento abrir/ cerrar/ parar. Duración de la luz de 2-1/2 ajustable a 1-1/2, 2-1/2, 3-1/2, 4-1/2 minutos. La luz del automatismo debe programare para encender cuando la viga del IR está quebrada

Para garantizarles una operación correcta, le ayudaremos a diagnosticar el problema en caso de fallas.

A través de las señales simples de parpadeo sabrá que hacer rápidamente. Ejemplo: LM1000A-2, LM800A-2, LM60 1 Parpadeo:

3 Parpadeos: 4 Parpadeos: 5 Parpadeos: 6 Parpadeos: 7 Parpadeos: 9 Parpadeos: Parpadeo Rápido:

The Protector System™ (Sistema Protector) abre, mal alineado o un objeto ha obstruido el IR por más de 4 segundos.

The Protector System™ (Sistema Protector) algún alambre esta puesto en cortocircuito o conectado al revés. Alambre del botón del control de la puerta o de pared puesto en cortocircuito. sensor IR mal alineado (módulo de interfaz o sensor LED parpadea) o parcialmente bloqueado. Ninguna RPM en la primer segundo del recorrido. El motor se atascò o la electrónica no vio la señal de la RPM. La unidad parará o invertirá en 1 segundo. La RPM causó una revocación (ajuste de baja potencia). Problemas con el tablero de control (Desconectar y volver a conectar el automatismo). Ningún punto de referencia detectado durante el recorrido. Recibiendo código del transmisor. (Automatismo no necesariamente programado para responder)

Instala todos los Automatismos a EN12453 y/o IEC60335-95-2

Todos los Automatismos LiftMaster cumplen con las reglas de la EU. Todas las carretillas de los operadores en fuerza del impacto, sensores de fuerza, puerta, peso, y tamaños han sido certificadas y verificadas por TÜV-Rheinland. Todos los operados cuentan con la aprobación TÜV y marca CE Todos los Automatismos son compatibles con el sistema HomeLink.
