GEBRUIKSAANWIJZING ECO300KS CHAMBERLAIN

Barbara P. Kelkhoff Manager, Reg. Affairs

Deze waarschuwingstekens betekenen ”voorzichtig!” en zijn een aansporing om goed op te letten, omdat het veronachtzamen ervan lichamelijk letsel of materiële schade teweeg kan brengen. Lees deze instructies a.u.b. zorgvuldig. Deze hekaandrijving is zo geconstrueerd en gecontroleerd dat deze tijdens installatie en gebruik bij nauwkeurige naleving van de betreffende veiligheidsinstructies voldoende veilig is. Het niet opvolgen van de onderstaande veiligheidsinstructies kan ernstig lichamelijk letsel of materiële schade veroorzaken. Ga bij de omgang met gereedschap en kleine onderdelen voorzichtig te werk en draag geen ringen, horloges of loshangende kleding, als u bezig bent met installatie- of reparatiewerkzaamheden aan een hek. Elektrische leidingen moeten worden aangelegd in overeenstemming met lokale bouwvoorschriften en reglementen met betrekking tot elektrische installaties. De elektrische kabel mag alleen worden aangesloten op een correct geaard net. Bij de montage moet rekening worden gehouden met de actieradius van de draaiende vleugel in relatie tot omringende objecten (bijvoorbeeld de muur van een gebouw) en het daarmee verbonden risico van beknelling. Verwijder alle aan het hek aangebrachte sloten om schade aan het hek te voorkomen. Na de installatie dient te worden gecontroleerd of het mechanisme juist is ingesteld en of de aandrijving, het veiligheidssysteem en de noodontgrendeling, indien aanwezig, goed functioneren. Als zich een voetgangerspoortje in het hek bevindt, mag de aandrijving niet starten of doorlopen wanneer dit poortje niet correct is gesloten.

Inhoud: Algemene aanwijzingen voor montage en gebruik: Inhoud/box: pagina 1 afbeelding 1 + 2 Alvorens te beginnen: pagina 2 Controlelijst: pagina 2, afbeelding 3 Typen hekken/Montagehoogte: pagina 2, afbeelding 4 A-F Heksituatie: pagina 2, afbeelding 5 + 6 A-E Aanslagen voor het hek: pagina 2, afbeelding 7

INHOUD ECO300KS/ECO400KS Houd extra accessoires uit de buurt van kinderen. Sta kinderen niet toe drukschakelaars en afstandsbedieningen te bedienen. Een zich sluitend hek kan zwaar letsel veroorzaken. Schakel de electriciteit naar de garagedeuropener uit voordat u reparaties uitvoert of beschermingen verwijdert. In de uiteindelijke configuratie van de installatie is een scheidingsinrichting nodig, zodat alle polen kunnen worden uitgeschakeld met behulp van een schakelaar (contactopening minstens 3 mm) of een aparte zekering. Zie er op toe dat deze aanwijzingen worden opgevolgd door personen die de aandrijving monteren, onderhouden of bedienen. Bewaar de gebruiksaanwijzing op een plaats waar u er snel bij kunt. Na het monteren van de hekaandrijving mogen er geen plekken zijn die gevaar van beknelling of verwonding opleveren voor levende wezens.

Pijlerbeslag/Hekbeslag: pagina 2-3, afbeelding 8 A-F Montage van de aandrijfarmen: pagina 3, afbeelding 9 - 11 A-B Ontgrendeling van de aandrijfarmen: pagina 3, afbeelding 10 A Bedrading: pagina 3, afbeelding 12 A-C Onderhoudswerkzaamheden: pagina 3 Elektrische Installation + Besturingselektronica pagina 3, afbeelding 12 A-E Veiligheid: pagina 4

(1) Motor (2) Besturingselektronica (3) Pijlerbeslag (4) Sleutel (5) Hekbeslag (6) Condensator (7) Montage-instructie (8) Pennen + ringen (9) Mini-afstandsbediening met drie kanalen 2x (10) Infrarood sensor (11) Zeskant sleutel 4mm

709222B-NL - 05.2004

Het is van belang dat het hek altijd soepel kan bewegen. Hekken die blijven steken of klemmen, dienen onmiddellijk te worden gerepareerd. Probeer niet het hek zelf te repareren. Roep daarvoor de hulp in van een vakman.

Signaallamp: pagina 5, afbeelding 13 A-C Infrarood sensor: pagina 5, afbeelding 14 A-F Inbedrijfstelling van de afstandsbediening: pagina 5, afbeelding 15 A-B Inbedrijfstelling: pagina 6 Technische gegevens: pagina 6

INHOUD ECO300K/ECO400K

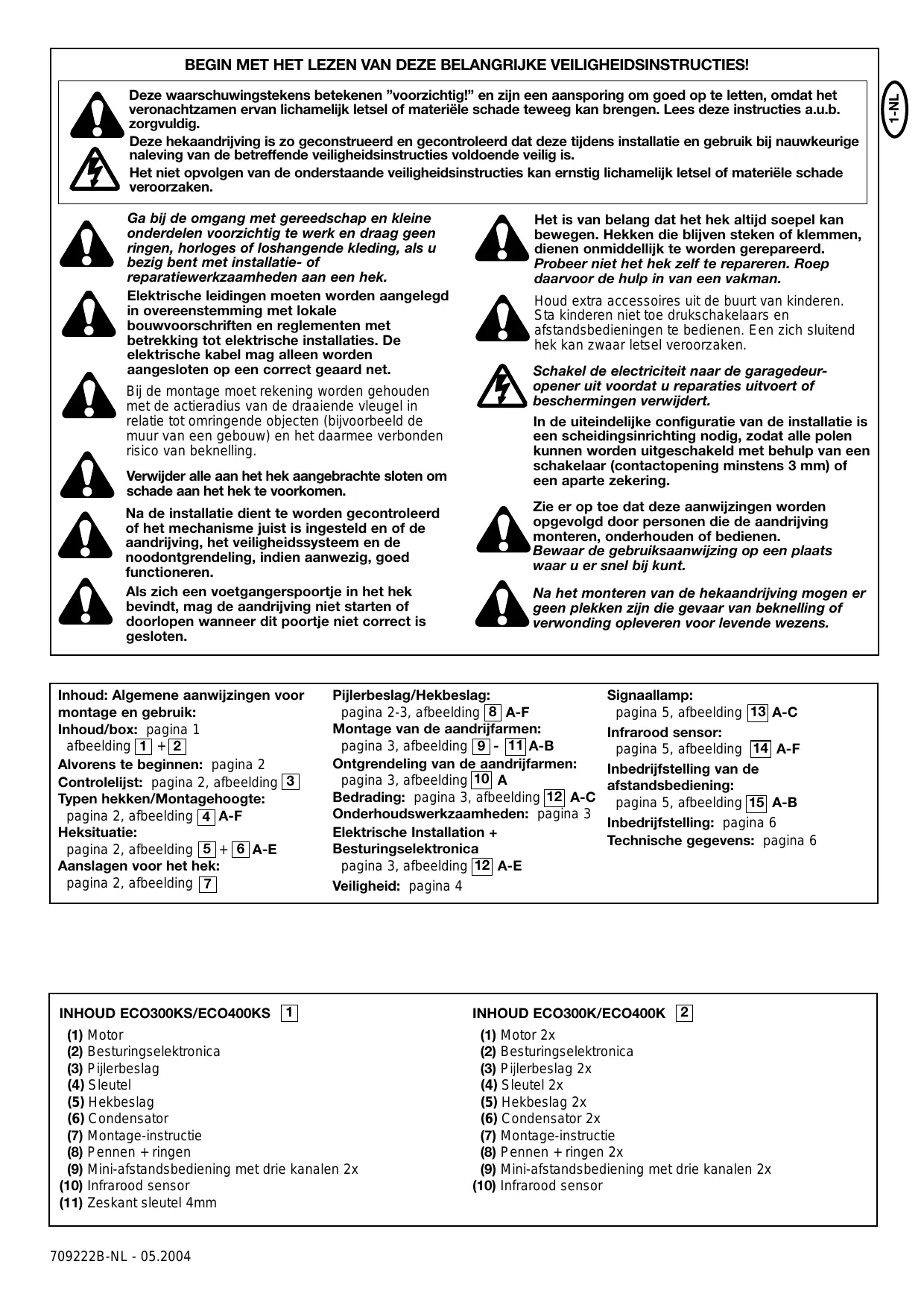

1-NL BEGIN MET HET LEZEN VAN DEZE BELANGRIJKE VEILIGHEIDSINSTRUCTIES!

HEKSITUATIE Voor de aandrijving is er aan de zijkant ruimte nodig voor de armen en de uit te voeren montagewerkzaamheden. Zorg dat deze ruimte beschikbaar is. Hekken met een sterke windbelasting dienen aanvullend met een (elektrisch) slot te worden beveiligd!

Hoe ver moet de vleugel worden geopend?

Er zijn veel factoren die bepalend zijn voor de keuze van de juiste aandrijving. Als we uitgaan van een goed functionerend hek, vormt het "in beweging zetten" de moeilijkste fase. Als het hek eenmaal in beweging is, is het benodigde vermogen meestal aanzienlijk geringer. • Hekgrootte: De afmetingen van het hek vormen een zeer belangrijke factor. Wind kan het hek afremmen of spanningen veroorzaken en het benodigde vermogen sterk verhogen. • Hekgewicht: De vermelding van het hekgewicht betreft slechts een globale aanduiding, die zeer sterk van het werkelijke verbruik kan afwijken. Waar het om gaat is de manier van functioneren. • Invloed van de temperatuur: lage buitentemperaturen kunnen het in beweging zetten van het hek bemoeilijken (veranderingen van de ondergrond etc.) of verhinderen. Hoge buitentemperaturen kunnen de temperatuurbeveiliging (ca. 135°C) eerder in werking zetten. • Werkfrequentie/Inschakelduur: de aandrijvingen hebben een maximale inschakelduur van ca. 30% (bijv. 30% van een uur). N.B.: De aandrijvingen zijn er niet voor gemaakt permanent op de maximale inschakelduur te werken (continubedrijf). De aandrijving wordt te warm en schakelt zichzelf uit tot hij weer de inschakeltemperatuur heeft bereikt. De buitentemperatuur en het hek vormen belangrijke factoren voor de daadwerkelijke inschakelduur. CONTROLELIJST INSTALLATIE – VOORBEREIDINGEN Controleer de inhoud van de verpakking en lees de gebruiksaanwijzing aandachtig door. Zie erop toe dat uw hekinstallatie foutloos functioneert. Het hek moet gelijkmatig en stootvrij lopen, het mag nergens blijven hangen. Denk eraan dat de ondergrond in de winter enkele centimeters omhoog kan komen. Een stabiel hek met zo weinig mogelijk speling is van belang om storende slingerbewegingen te voorkomen. Hoe lichter de vleugel loopt, hoe gevoeliger de kracht kan worden ingesteld. Schrijf op, welk materiaal u nog nodig hebt en zorg ervoor dat alles aanwezig is als u met de montage begint. Kleefanker (stabiele pluggen), schroeven, aanslagen, kabels, verdeeldozen, gereedschap etc. TYPEN HEKKEN Het type hek is bepalend voor de plaats waar de aandrijving wordt gemonteerd. Als de aanslag van het hek zich op de bodem bevindt, dient de aandrijving eveneens zo laag mogelijk worden gemonteerd, zodat hij het hek niet kan verdraaien. Gebruik alleen delen van het lijstwerk voor de bevestiging. Bij stalen hekken dient het hekbeslag aan het hoofdlijstwerk te worden bevestigd. Als het niet duidelijk is of de beschikbare drager voldoende stabiel is, versterk deze dan. Bij houten hekken moet het hekbeslag worden doorgeschroefd. Het is raadzaam om aan de buitenkant een plaat te monteren, zodat de bevestiging op termijn niet los kan raken. Dunne houten hekken moeten eveneens worden verstevigd, omdat ze anders niet bestand zijn tegen de belasting.

709222B-NL - 05.2004

90 graden, evt. tot (maximaal) 115 graden. Een openingshoek van meer dan 115 graden is onder sommige omstandigheden mogelijk, maar niet aan te raden! Dit omdat de aandrijving een constante snelheid heeft. Hoe verder het hek moet worden geopend, hoe sneller de vleugel moet bewegen. De bewegingen worden ongelijkmatiger, beslagen en hek worden daardoor extreem belast. Het naast elkaar bestaan van verschillende openingshoeken leidt ertoe dat de aandrijving die het eerst zijn doel bereikt bij de aanslag een brommend geluid produceert (lopende motor) en tegen het hek drukt tot de andere motor eveneens zijn eindpositie heeft bereikt. AANSLAGEN EEN DRAAIEND HEK HEEFT EEN VASTE AANSLAG NODIG (IN HEK OPEN EN HEK DICHT). Aanslagen ontzien de aandrijving, het hek en de beslagen. Als er geen vaste eindaanslagen worden gebruikt, beweegt het hek niet soepel, kunnen er gevaarlijke situaties ontstaan, ontstaat voortijdige slijtage en verliest de garantie zijn geldigheid! PIJLERBESLAG Het op de juiste plaats aanbrengen van het pijlerbeslag is bepalend voor het goed functioneren van de installatie. De afstand tussen het draaipunt van de motor en het draaipunt van het hek wordt erdoor bepaald, en daarmee tevens de openingshoek. Men spreekt van afmeting A en afmeting B. Onderschat niet de invloed van deze afmetingen op het soepel bewegen van het hek. Probeer onder alle omstandigheden en zo nauwkeurig mogelijk de ideale afmeting voor uw openingshoek in te stellen. Zie de tabel voor de afmetingen A/B. Als de pijler niet breed genoeg is, moet een adapterplaat worden vervaardigd. Als de pijler te dik is, moet deze gedeeltelijk worden verwijderd, of moet het hek worden verplaatst. Om optimale afmetingen te bereiken, kan het nodig zijn de meegeleverde scharnierplaat in te korten of te verlengen. Bij nieuw te vervaardigen hekken kunnen de afmetingen A en B worden beïnvloed door de hengsels van het hek op een bepaalde manier aan de pijlers te monteren. Voordat de montageafmetingen definitief worden vastgelegd, dient altijd te worden gecontroleerd of de aandrijving bij het draaien geen contact maakt met de pijler. MONTAGE: De krachten waarmee de aandrijving tegen de pijler steunt, zijn zeer groot. Meestal ontstaan er al acceptabele montageafmetingen wanneer de meegeleverde scharnierplaat rechtstreeks op de pijler wordt gelast. Bij dikke stenen of betonnen zuilen moet het scharnierdeel op een dragerplaat worden gelast en zo worden bevestigd dat de pluggen tijdens het gebruik niet los kunnen raken. Hiervoor zijn kleef-duwankers waarbij een borgpen spanningsvrij in het metselwerk wordt ingebracht, beter geschikt dan stalen of kunststof keilbouten. Bij gemetselde pijlers dient een tamelijk grote, meerdere stenen bedekkende staalplaat te worden vastgeschroefd, waarop vervolgens de scharnierplaat kan worden gelast. Voor de bevestiging is ook een om de hoek van de pijler bevestigde hoekplaat geschikt.

2-NL ALVORENS TE BEGINNEN Het hekbeslag moet waterpas op het pijlerbeslag worden gemonteerd. De afstand tussen de beslagen wordt inspanmaat genoemd. In gesloten toestand van het hek is de aandrijving voor 95% uitgeschoven. In geopende toestand van het hek is de aandrijving voor 5% uitgeschoven. N.B.: De meenemer mag tijdens het gebruik NIET tegen de behuizing van de aandrijving stoten (einde van de spindel). Wijk tijdens de montage onder geen beding af van de inspanmaat! Bij stalen hekken moeten de bevestigingen worden aangelast of doorgeschroefd. Bij het doorschroeven moeten aan de achterkant grote schijven of een plaat worden gebruikt. De kracht die de aandrijving op deze verbinding overbrengt, is zeer groot. Bij houten hekken moet de bevestiging worden doorgeschroefd. Hout geeft onder belasting mee en de schroef raakt los. Onder belasting en door de ontstaande beweging geeft het hout steeds verder mee tot het hek op zeker moment niet meer goed sluit en moet worden gerepareerd. Monteer ter versteviging zowel aan de buiten- als aan de binnenzijde een plaat, zodat het hout niet kan meegeven en de verbinding niet kan losraken. Dunne houten hekken zonder metalen lijst moeten eveneens worden verstevigd, omdat ze anders niet bestand zijn tegen een permanente belasting.

ONTGRENDELING Het aandrijfmechanisme kan worden ontgrendeld. Het hek kan daarna met de hand worden geopend en bediend (stroomuitval). Bij nieuwe aandrijvingen wordt de ontgrendeling soms als stroef/stotend ervaren. Dit is normaal en heeft geen effect op het functioneren! Ontgrendelen en Vergrendelen Steek de zeskant sleutel in de desbetreffende uitspanning en ont of vergrendel de aandrijving. MONTAGE VAN DE AANDRIJFARMEN Ontgrendel de aandrijving. Schuif de ontgrendelde aandrijving op de beslagen en zet deze vast met de meegeleverde bouten en ringen. Wanneer het middelste of binnenste gat van de scharnierplaat wordt gebruikt om de stijlbevestigingsbeugel te bevestigen, MOET u het resterende gedeelte van de scharnierplaat verwijderen voordat u de arm inschakelt. Als u dat niet doet, wordt de bevestigingsbeugel beschadigd". Gebruik geen hamer om de aandrijving op de scharnierplaat te bevestigen.

BEDRADING De verbindingskabel is 4-polig en ca. 80 cm lang en wordt in een boog naar de besturingseenheid of naar een bovengronds aangebrachte waterdichte verdeeldoos geleid. Vanuit de verdeeldoos wordt met behulp van een veilige kabel een vaste verbinding gelegd. De condensator kan worden aangesloten in de verdeeldoos of in de besturingseenheid. Aansluiting: De condensator wordt tussen de klemmen CL en OP geklemd. CL en COM activeren draairichting A. OP en COM activeren de omgekeerde draairichting. Vergeet nooit de installatie te aarden.

ONDERHOUDSWERKZAAMHEDEN Het mechanisme van de aandrijving is onderhoudsvrij. Controleer regelmatig (bijvoorbeeld maandelijks) of de beslagen van het hek en van de aandrijving goed vast zitten. Ontgrendel de aandrijving en test of het hek soepel beweegt. Alleen een hek dat licht loopt zal ook goed

709222B-NL - 05.2004

met een aandrijving functioneren. Het stroef bewegen van het hek wordt niet gecompenseerd door het gebruik van een aandrijving.

3-NL HEKBESLAG BESTURINGSEENHEID De besturingseenheid dient pas als laatste te worden aangesloten, dat wil zeggen motoren aanbrengen, benodigde kabels aanleggen en fotocellen of contactstrippen aanbrengen. Bij ingebouwde montage is een middel voor het afsluiten van de stroomtoevoer nodig dat een contactafstand van minstens 3 mm bezit (hoofdschakelaar). Toelichting: Relaiscontacten worden in deze handleiding aangeduid als NC (normally closed) of NO (normally open). • NC contacten zijn gesloten en openen • NO contacten zijn open en sluiten Vocht en water vernielen de besturingseenheid. Zorg er onder alle omstandigheden voor dat water, vocht of condensatievocht niet in de besturingseenheid kan komen. Alle openingen en kabeldoorvoeren moeten beslist waterdicht zijn afgesloten. Benodigd materiaal (gegevens variëren afhankelijk van de toepassing) • Verdeeldozen • Aardleiding minstens 1,5mm2 • Aardleiding minstens 0,5mm2 • Schroeven • Pluggen ELEKTRISCHE INSTALLATIE Montage van de besturingsbox: De motorbesturingseenheid bevat microprocessorgestuurde elektronica volgens de modernste techniek. Zij beschikt over alle aansluitmogelijkheden en functies die voor een veilig gebruik vereist zijn (Afbeelding 12D). De besturingsbox met de motorbesturing dient met de kabeldoorvoeren naar beneden te worden gemonteerd (Afbeelding 12A). Hij mag niet permanent worden blootgesteld aan rechtstreeks invallend zonlicht. Met de elektronica kunt u de trek- en drukkracht zeer nauwkeurig instellen. Bij een juiste montage/instelling kunt u het hek met de hand tegenhouden. Nadat het hek door middel van de aandrijving in beweging is gebracht, kan het op elk gewenst moment via een zender, toets of sleutelschakelaar worden stopgezet. De hekvleugel heeft voor de standen "OPEN” en "DICHT” een stabiele aanslag nodig, omdat de hekaandrijvingen geen eindschakelaar bezitten. Stroomverdeling: De van de aandrijfarm komende kabel moet naar een in de handel gebruikelijke, waterdichte verdeeldoos worden geleid. Tussen verdeeldoos en besturingseenheid kan vervolgens een vaste kabel worden aangelegd. Vaak is het mogelijk de aandrijving die rechtstreeks naast de besturingseenheid wordt bevestigd, rechtstreeks naar de box te leiden. Leg nooit verdeeldozen onder de grond. De kabels dienen over het algemeen minimaal de volgende dwarsdoorsnede te hebben: 100-230Volt 1,5mm2 of groter 0-24Volt 0,5mm2 of groter Tips: Scheldraad blijkt vaak in de praktijk problemen op te leveren, omdat dit bij een grotere lengte van de leiding te veel spanning verliest. Splits de kabels in verschillende kabelkanalen voor motorkabels en fotocelkabels, vooral bij sleutelschakelaars, starttoetsen (vanuit huis komend), anders kunnen er bij lange leidingen storingen ontstaan. AANSLUITINGSOVERZICHT Motoren: Sluit de besturingseenheid nauwkeurig volgens het aansluitingsoverzicht aan. De hekvleugel die als eerste moet openen, is motor 1 (M1) en moet bij het eerste gebruik het hek OPENEN. Mocht hij sluiten i.p.v. openen, dan moeten de aansluitingen 6 met 8 – of bij motor 2 (M2) 9 met 11 – worden gewisseld. Tussen de kabels 6 en 8 alsook 9 en 11 moet de meegeleverde condensator worden gemonteerd. (De condensator kan bij ruimtegebrek ook in een verdeeldoos worden ondergebracht.) Zorg ervoor dat hij juist is bevestigd en een goede elektrische verbinding heeft. De condensator is verantwoordelijk voor de kracht die de motor later zal hebben.

Beschrijving van de klemmentoewijzing Aansluiting van de toevoerleiding Klem 1 N (blauw) Klem 2 PE (groen-geel) Klem 3 L1 - 230 V (zwart) Aansluiting van het knipperlicht Klem 4 L (230V) Klem 5 L Aansluitingen van de motoren Eerste motor (M1) Klem 6 M1 rijrichting OPEN (bruin-zwart) (+ condensator) Klem 7 N (blauw) Klem 8 M1 rijrichting DICHT (zwart-bruin) (+ condensator) Tweede motor (M2) Klem 9 M2 rijrichting OPEN (zwart-bruin) (+ condensator) Klem 10 N (blauw) Klem 11 M2 rijrichting DICHT (bruin-zwart) (+ condensator) Infrarood fotocel Klem 12 Fotocel (NC) actief in sluiten Klem 13 COM Klem 14 Fotocel (NC) actief in openen (Zonder fotocel brug tussen 12, 13 en 14!) Beschrijving van de klemmentoewijzing NOODSTOP-FUNCTIE Klem 15 COM Klem 16 Stop (NC) zonder Noodstopschakelaar brug tussen 15 en 16 Aansluiting van de besturingsleidingen Klem 17 Toets extern (NO) motor 1 (voetgangersfunctie) Klem 15 COM Klem 18 Toets extern (NO) Motor 1 + 2 Aansluiting voor elektrisch slot Klem 19 Voedingsspanning 12 V AC Klem 20 Voedingsspanning 12 V AC Aansluiting voor hulpapparaten en fotocel Klem 21 Voedingsspanning 24 V AC (500 mA max.) Klem 22

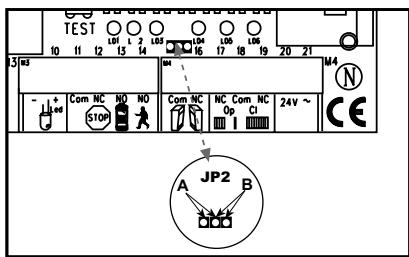

Voedingsspanning 24 V AC BESCHRIJVING VAN DE JUMPERS JP1: MOTOR OPEN: (zonder jumper): alleen voor hekken met één vleugel (alleen motor 1 bediening). CLOSED: (met jumper): alleen voor hekken met twee vleugels (motor 1 en 2 bediening). JP2: kanaal 2 radiomodule Als beide kanalen worden verbonden dan verdubbelt het geheugen. Het hek zal dan alleen nog maar helemaal opengaan. De functie "voetganger" vervalt. A-kant (optie): kanaal 2 wordt met kanaal 1 verbonden. B- kant (standaard): de twee kanalen van de ontvangstmodule werken onafhankelijk van elkaar.

VEILIGHEID KNIPPERLICHT (OPTIONEEL) Het gebruik van het knipperlicht is verplicht. Dit dient voor de veiligheid en waarschuwt personen in de buurt van het hek dat het hek in beweging is. Het knipperlicht wordt bevestigd met behulp van schroeven en pluggen. De aardleiding moet op de lamp worden aangesloten. De montage vindt gewoonlijk plaats op het hoogste punt (pijler). Dwarsdoorsnede kabel: 0,75mm2, 3-polig. Spanning: 230Volt /AC. FOTOCEL De fotocel dient voor de beveiliging van het hek en moet worden gebruikt. De montageplaats is afhankelijk van de bouwwijze van het hek. Gewoonlijk wordt de fotocel ongeveer op kniehoogte gemonteerd, ca. 35 cm van de vloer. De fotocellen bestaan uit een zender en een ontvanggedeelte en moeten tegenover elkaar liggen. Met een schroevendraaier kan de fotocelbehuizing (plastic) worden geopend. De fotocel wordt met behulp van kleine schroeven en pluggen op de wand bevestigd. Het gebruik van één enkele fotocel is een minimale vereiste, wij raden het gebruik van een tweede fotocel aan (en desgewenst nog meerdere beveiligingen). Het is mogelijk de fotocel als volgt aan te sluiten. Actief in "OPENEN" (klem 14) of actief in "SLUITEN" (klem 12). De handleiding beschrijft de aansluiting van een enkele fotocel en gebruikt daarmee beide veiligheidsingangen, d.w.z. actief in beide richtingen. DIP-schakelaar 4 op de besturingseenheid regelt de reactie van de hekvleugels bij het onderbreken van de fotocel tijdens van het sluiten van het hek. Actieve fotocel stopt (alleen) het hek of actieve fotocel beweegt het hek in de richting OPEN. De zender heeft een 2-polige kabel nodig, het ontvanggedeelte een 4polige. Dwarsdoorsnede kabel: 0,5mm2 of groter. Spanning: 12/24Volt AC/DC. Klemmen (12-13-14) (22/23). NOODSTOP (OPTIONEEL) Bij een aangesloten schakelaar dan hiermee de installatie worden gestopt of geblokkeerd. Een beweging van de vleugels wordt direct onderbroken. Het contact kan ook – afhankelijk van de mate van de veiligheidsbehoefte – aan het hek worden verbonden d.m.v. de contacten van de fotocel. Daarmee wordt elke vleugelbeweging onmiddellijk gestopt. DODEMANSFUNCTIE In de dodemansfunctie mag een hek zonder veiligheidsvoorziening worden gebruikt, voor zover het volledig waargenomen kan worden. In het bovenste gedeelte van de besturingseenheid bevinden zich 3 DIP-schakelaars. Zet DIPschakelaar 2 in de stand ON. De besturingseenheid functioneert alleen nog maar wanneer met behulp van handzender, sleutelschakelaar of toets voortdurend een signaal wordt gegeven. Bij een onderbreking blijft het hek staan en beweegt zich bij het volgende signaal in de tegenovergestelde rijrichting. BESTURINGSLEIDINGEN Hiermee is het mogelijk slechts een hek te openen of beide hekken. Deze functie is ook mogelijk met de radiografische afstandsbesturing. Zie ”Afstandsbediening programmeren”. De Test-knop op de besturingseenheid activeert steeds beide motoren. Bij overlappende vleugels is het nodig de vleugelvertraging in te stellen. Niet overlappende vleugels mogen niet tegelijkertijd sluiten. Gevaar van beklemd raken (zie beschrijving: potentiometer). SLEUTELSCHAKELAAR INSTALLATIE (OPTIONEEL) Aansluiting van de kabels volgens schakelschema.

709222B-NL - 05.2004

B ELEKTRISCH SLOT (OPTIONEEL) Een elektrisch slot kan worden aangesloten op de aansluitingen 19 – 20. Afgegeven spanning: 12 V AC. Zie ook de instelling van de DIP-schakelaars!

4-NL AANSLUITINGSOVERZICHT BESCHRIJVING VAN DE LED´S Het gebruik van een buitenantenne is niet verplicht. Een korte antenne bevindt zich op de radio-adapter van de besturing. Wilt u het bereik van de afstandsbesturing vergroten, monteer dan een buitenantenne die geschikt is voor 433MHz (model ANT4X-1LM incl. 75Ohm coaxkabel). Deze wordt via de radioadapter aangesloten op de besturing (zie gebruiksaanwijzing besturing). De beste plaats voor een antenne is zo hoog mogelijk en zo ver mogelijk verwijderd van elektrische apparaten. De meegeleverde en reeds aangesloten korte kabelantenne mag dan niet meer worden gebruikt.

BESCHRIJVING VAN DE DIP-SCHAKELAARS • Automatisch sluiten of standaard • Dodemansfunctie • Functie elektrisch slot • Reactie van de fotocel DIP-schakelaar 1 ON Automatisch sluiten OFF Standaard DIP-schakelaar 2 ON Dodemansfunctie OFF Standaard DIP-schakelaar 3 ON Functie elektrisch slot OFF Standaard DIP-schakelaar 4 ON Fotocel (voor sluiten) stopt hek OFF Standaard fotocel (voor sluiten) opent hek

BESCHRIJVING VAN DE POTENTIOMETERS Controleert de fotocel voor ”hek sluiten”. LED AAN = OK Controleert de fotocel voor ”hek openen”. LED AAN = OK Controleert het noodstop-contact. AAN=OK Toont signalen van sleutelschakelaars, toetsen of zenders. Functie hek met één vleugel openen AAN= signaal wordt ontvangen. Toont signalen van sleutelschakelaars, toetsen of zenders. Functie beide vleugels openen AAN= signaal wordt ontvangen. Knippert langzaam = OK Knippert snel = Controleer alle aansluitingen naar de motoren, condensator, knipperlicht en verwijder al het vocht op de verbindingsklemmen.

BESCHRIJVING VAN DE ZEKERINGEN F1 5.0A Hoofdzekering: Beveiligt de gehele besturingseenheid en beschermt de motoren. Vervang deze nooit door een sterkere zekering! F2 0,5A Hulpzekering voor 24Volt uitgang. F3 2,0A Hulpzekering elektrisch slot 12Volt uitgang. Let op het stroomgebruik van het door u gebruikte elektrische slot. F4 0,315A Hulpzekering logica: toets, noodstop, fotocel, ontvanger

• Force M1 Force M2: Regelen de kracht van de vleugels, werken voor elke vleugel apart. Met de draai-potentiometer wordt het hek nauwkeurig afgesteld. Als de kracht van de zich bewegende vleugel aan de sluitkant groter is dan 400N, moeten er extra veiligheidsvoorzieningen (lichtsloten, contactstrips) worden aangebracht. Veiligheidsvoorzieningen moeten voldoen aan de normen (Europa: EN60335-1). Zie ook de veiligheidsinstructies. • PAUZE Deze functie is alleen actief wanneer de DIP-schakelaar 1 op ON staat. Hij regelt de tijd die het hek open wordt gehouden voordat het weer sluit. Instelbaar: 8-200 seconden. • OPEN-CLOSED Regelt de maximale looptijd van de vleugel. Stel de looptijd in op ca. 30% en test deze vervolgens. De juiste instelling is bereikt wanneer in een volledige cyclus de aandrijving telkens 3-5 seconden lang bij de aanslag doorloopt (bromt). Dit is nodig omdat de benodigde looptijd door invloeden van buitenaf kan veranderen en omdat men er zeker van moet kunnen zijn dat de eindpositie veilig wordt bereikt (wind, temperatuur, veranderingen van de ondergrond etc.). Om deze reden zijn aanslagen in DICHT en OPEN verplicht voorgeschreven. Instelbaar: 7-60 seconden. • WING DELAY Regelt de vleugelvertraging bij vleugels die elkaar overlappen. Vleugel M1 wordt het eerst geopend en als laatste gesloten. Om te voorkomen dat iemand tussen twee zich sluitende vleugels beklemd kan raken, is het nodig dat er altijd een vertraging wordt ingesteld. Instelbaar: 0-35 seconden.

709222B-NL - 05.2004

AFSTANDSBEDIENING PROGRAMMEREN Er kunnen 15 handzenders op elk programmeerkanaal worden geprogrammeerd. Bij grotere installaties is het alleen al om organisatorische redenen raadzaam om een externe ontvanger of een sleutelschakelaar of een codeslot te gebruiken, die bij de ingang worden aangebracht. Het zend-ontvangapparaat is aan de zijkant gemonteerd en daarop bevinden zich de twee kleine programmeertoetsen. De door de post goedgekeurde, portvrije radiobesturing werkt met een per computer voorgeprogrammeerde privé veiligheidscode. Hierdoor kan uw hekaandrijving uitsluitend met een identiek gecodeerde handzender worden geactiveerd. Het bereik is afhankelijk van plaatselijke omstandigheden. Het ontvanggedeelte van de motorbesturing heeft een geïntegreerde zelfleerfunctie. Deze kan op de voorgeprogrammeerde code van de handzender worden ingesteld door te drukken op de programmeertoets. De besturingseenheid bezit twee programmeerkanalen. Zij kan hiermee één hek of beide hekken tegelijkertijd openen of sluiten door op de betreffende handzender te drukken. Krijgt bijvoorbeeld kanaal 1 (2) de afstandsbedieningscode van de handzender, dan wordt er slechts één vleugel geopend. Programmeert u kanaal 2 (1) van de afstandsbediening, dan kunt u met deze toets beide vleugel bedienen. Om de code op te slaan, drukt u op de door u gekozen toets van de handzender en houdt u deze vast. Druk met uw andere hand kort op de programmeertoets van de elektronica. Herhaal deze procedure voor alle handzenders. GEPROGRAMMEERDE AFSTANDSBEDIENINGSCODE VERWIJDEREN Druk gedurende ca. 10 seconden op de desbetreffende programmeertoets (1 of 2) op de ontvangst-platine totdat de programmeer-LED uitgaat. De bij deze programmeertoets behorende ingeprogrammeerde coderingen zijn dan verwijderd.

5-NL ANTENNE (OPTIONEEL)

INGEBRUIKNEMING Ga behoedzaam en rustig te werk. Neem ruim de tijd voor de basisinstelling. De benodigde tijd voor de eerste instelling kan wel 30 minuten bedragen. Eventueel dient een tweede persoon hierbij te assisteren, zodat het eenvoudiger is de besturingseenheid wijzigen (stroom UIT resp. AAN). 1. Sluit de besturingseenheid inclusief de veiligheidsingangen aan. 2. Controleer de LED’s. 3. Breng het hek in een half open positie en vergrendel het, druk aansluitend op de Test-knop. Beide vleugels moeten zich nu openen. Als een vleugel sluit in plaats opent, is van deze motor verkeerd aangesloten en moeten de motorkabels voor deze motor worden verwisseld (zie aansluiting). De te verwisselen kabels zijn degene waartussen ook de condensator is ingeklemd. Deze bepalen de looprichting van de motoren. Herhaal aansluitend de volledige procedure totdat beide vleugels bij. N.B.: Schakel hiervoor altijd de stroom uit! 4. Zodra – nadat u de besturingseenheid hebt aangesloten – beide vleugels openen bij de eerste beweging, gaat u als volgt te werk. 5. Onderbreek de stroomtoevoer naar de besturingseenheid en sluit deze na enkele seconden weer aan. Sluit beide hekvleugels handmatig en vergrendel beide vleugels. 6. Stel alle potentiometers in op 30% en zorg ervoor dat DIP-schakelaar 1 op OFF (onderaan) staat. 7. Start nu met de Test-knop de besturingseenheid en controleer het verloop. Sluit het hek weer met behulp van de Test-knop ZONDER dat u iets hebt ingesteld. Indien het hek uit zichzelf niet volledig sluit, ontgrendel dan de aandrijving en sluit het hek handmatig na de besturingseenheid te hebben uitgeschakeld. 8. Stel nu de potentiometers in op andere (hogere) waarden, aangepast aan de ervaringsgegevens uit de test (b.v. looptijd verhogen, kracht corrigeren; vleugelvertraging). Start nu een tweede poging en ga weer als voorheen te werk en sluit het hek eerst met de Test-knop voordat u weer instellingen verandert. 9. Controleer na het vastleggen van alle instellingen het functioneren van fotocellen, toetsen, knipperlicht, handzender, toebehoren etc. Mocht u Automatisch sluiten wensen, wijzig dan de instelling met behulp van de DIP-schakelaar en stel de potentiometer voor de pauze in. 10. Toon alle personen die het hek gebruiken hoe de bewegingen van het hek verlopen, hoe de veiligheidsfuncties werken en hoe de aandrijving met de hand kan worden bediend.

230V/50-60Hz 4 Watt 1100W 1 (5A) IP54

Netaansluiting (motor) Stroomverbruik Opgenomen vermogen Condensator Max. breedte hek Max. gewicht hek Veiligh. klasse Aansluitkabel Asbelasting Loopsnelheid

Verklaring van overeenstemming De automatische hekropenermodellen ECO300K/300KS/400K/400KS zijn in overeenstemming met de toepasselijke paragrafen van de normen EN300220-3, EN55014, EN61000-3, ETS 300 683, en EN60335-1 krachtens de voorwaarden en alle amendementen

van de EU-richtlijnen 1999/5/EC, 73/23/EEC, 89/336/EEC Verklaring van opname De automatische hekopenermodellen ECO300K/300KS/400K/400KS, wanneer volgens alle aanwijzingen van de fabrikant geïnstalleerd en onderhouden in combinatie met een hek, die ook volgens alle aanwijzingen van de fabrikant is geïnstalleerd en onderhouden, voldoen aan de voorwaarden van EU-richtlijn 89/392/EEG en alle amendementen. Ik, ondergetekende, verklaar hierbij dat de hierboven gespecificeerde uitrusting en alle in de handleiding vermelde toebehoren voldoet aan de bovenstaande richtlijnen en normen.

THE CHAMBERLAIN GROUP, INC. Elmhurst, IL 60126 USA June, 2003

© Chamberlain GmbH, 2004

6-NL HERPROGRAMMEREN Voor het opnieuw programmeren dienen de genoemde stappen voor het coderen van alle in gebruik zijnde afstandsbedieningen resp. van hun bedieningstoetsen te worden herhaald. Het bereik van de radiobesturing is afhankelijk van de plaatselijke omstandigheden. Houd de toets aan de handzender zo lang ingedrukt (ca. 2 seconden) totdat er een beweging van het hek te merken is. De radiobesturing is digitaal gecodeerd, d.w.z. een onbedoelde inwerkingstelling van de hekaandrijving kan vrijwel worden uitgesloten.

NL Ombouw van de hekopener van links naar rechts

De hekopener wordt standaard geleverd voor de linker vleugel (gezien vanuit de tuin).

Ombouw voor gebruik rechter vleugel:

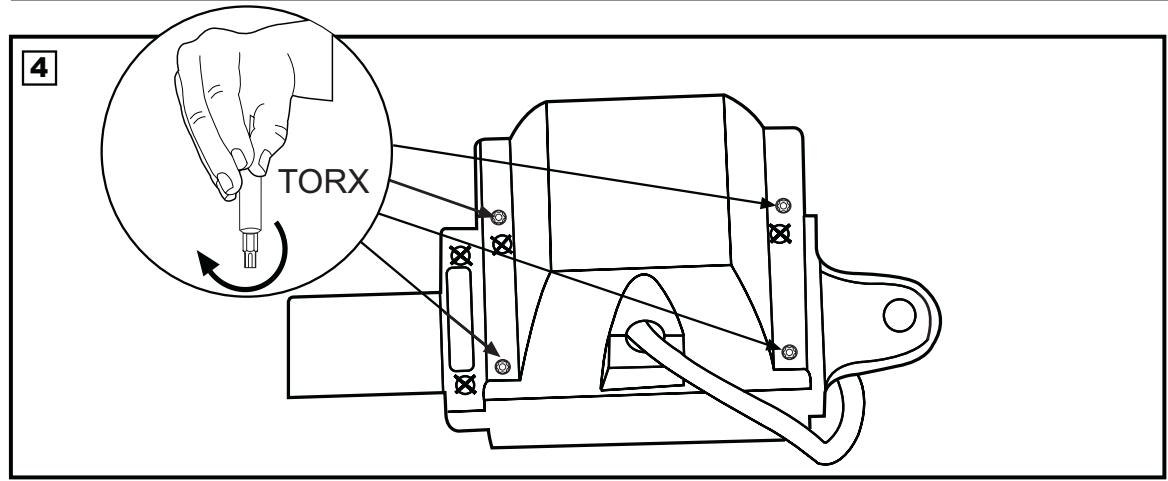

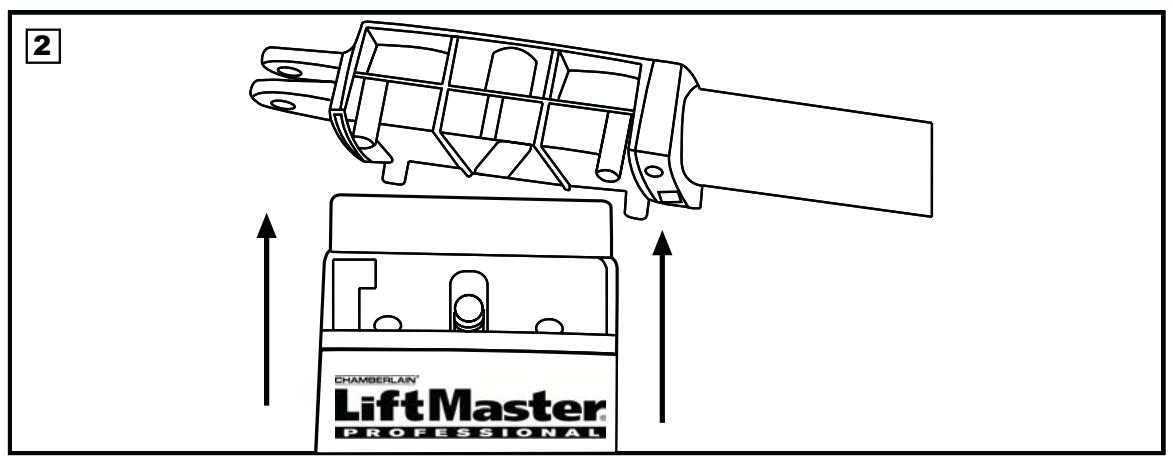

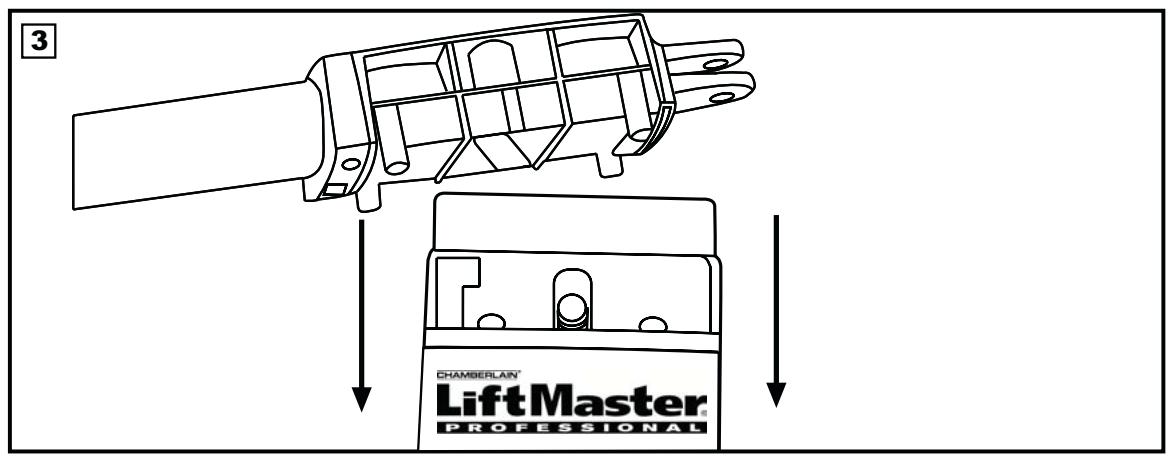

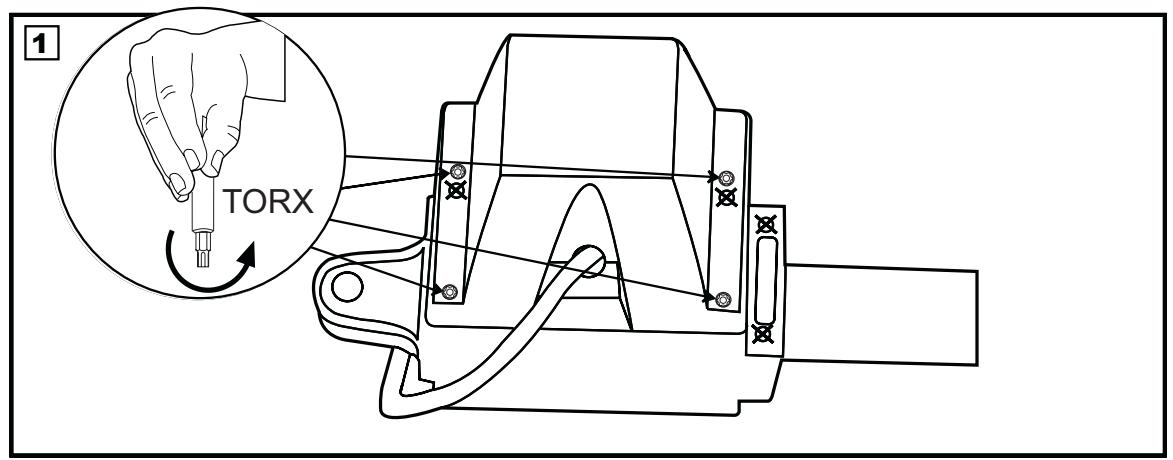

• Unscrew the 4 screws from the base of the motor (see illustration 1). • Separate the upper part of the arm from the base (see illustration. 2) • Turn the arm 180 degrees and place it back on the base(see illustration. 3) • Fasten the upper part of the arm to the lower part with the same 4 screws that had previously been removed (see illustration. 4)

• Stekker uit het stpocontact. • Verwijder de 4 schroeven aan de onderkant van de behuizing (zie afbeelding 1). • Verwijder het bovenste gedeelte (arm) (zie afbeelding .2) • Draai dit deel 180 graden en zet het dan weer op de behuizing (zie afbeelding .3) • Monteer nu weer de vier schroeven aan de onderkant (zie afbeelding .4)

F S’assurer que le système est hors tension avant toute intervention ou manipulation.

Onderbreek de stroomtoevoer tot het systeem voordat U veranderingen aanbrengt.

Naam en adres van leverancier

F CHAMBERLAIN garandeert de eerste koper die het product in de detailhandel aankoopt (eerste "detailhandelklant") dat het, gerekend vanaf de datum van aankoop een gehele periode van 24 maanden (2 jaren) lang vrij is van iedere materiaalschade resp. fabricagefouten. Bij ontvangst van het product heeft de eerste detailhandelklant de plicht, dit op zichtbare beschadigingen te controleren. Voorwaarden: De onderhavige garantie is het enige rechtsmiddel waarop de koper zich juridisch bij schade die verband houdt met een defect onderdeel resp. product resp. daaruit voortvloeit, kan beroepen. De onderhavige garantie is uitsluitend beperkt tot reparatie resp. vervanging van de onderdelen van dit product waarvan beschadiging wordt geconstateerd. De onderhavige garantie geldt niet voor schade die niet aan gebreken maar aan het onjuist gebruik toegeschreven moeten worden (d.w.z. met inbegrip van ieder gebruik dat niet nauwkeurig overeenstemt met de instructies resp. aanwijzingen van de firma CHAMBERLAIN met betrekking tot de installatie, het gebruik en de verzorging, alsmede het verzuim om tijdig de vereiste reparatie- en afstelwerkzaamheden uit te voeren, resp. de uitvoering van aanpassingen of wijzigingen aan dit product). De garantie dekt ook niet de arbeidskosten voor het uitbouwen resp. het weer inbouwen van een gerepareerd resp. vervangen apparaat of de vervangende accu's daarvan. Een product in het kader van de garantie waarvan wordt vastgesteld dat het materiaalschade resp. fabricagefouten vertoont, wordt voor de eigenaar zonder kosten van reparatie resp. vervangende onderdelen gerepareerd resp. vervangen, zulks ter beoordeling aan CHAMBERLAIN. Mocht het product tijdens de garantietermijn defect blijken te zijn, neemt u dan contact op met het bedrijf waar u het oorspronkelijk heeft gekocht. De garantie laat onverlet de rechten die de koper heeft in het kader van nationale wetten of bepalingen die van toepassing zijn of de rechten tegenover de detailhandelaar, welke voor de koper voortvloeien uit de verkoop/koopovereenkomst. Indien er geen nationale wetten resp. EU-wetten bestaan die van toepassing zijn, is deze garantie het enige, exclusieve rechtsmiddel dat de koper ter beschikking staat en noch CHAMBERLAIN noch de filialen of handelaren van deze firma zijn aansprakelijk voor enigerlei neven- of gevolgschade op grond van welke expliciete of stilzwijgende garantie met betrekking tot dit product ook. Noch vertegenwoordigers noch enige andere personen zijn gerechtigd, namens CHAMBERLAIN enige andersluidende verantwoording in verbinding met de verkoop van dit product op zich te nemen.
