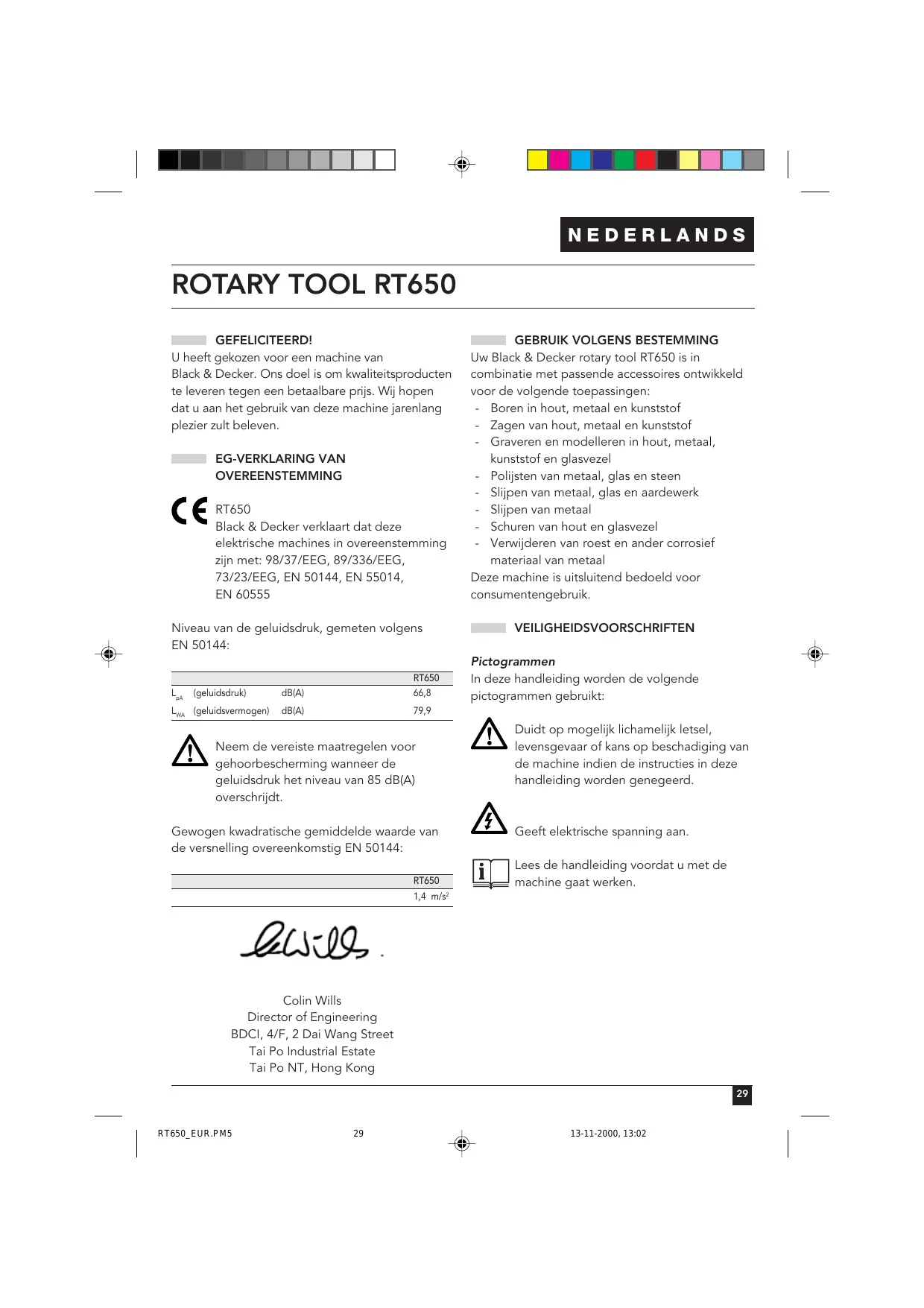

GEBRUIKSAANWIJZING BLACK & DECKER RT650 BLACK & DECKER

GEFELICITEERD! U heeft gekozen voor een machine van Black & Decker. Ons doel is om kwaliteitsproducten te leveren tegen een betaalbare prijs. Wij hopen dat u aan het gebruik van deze machine jarenlang plezier zult beleven. EG-VERKLARING VAN OVEREENSTEMMING RT650 Black & Decker verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55014, EN 60555 Niveau van de geluidsdruk, gemeten volgens EN 50144: RT650 LpA (geluidsdruk) dB(A) 66,8 LWA (geluidsvermogen) dB(A) 79,9 Neem de vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt. Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144: RT650

GEBRUIK VOLGENS BESTEMMING

Uw Black & Decker rotary tool RT650 is in combinatie met passende accessoires ontwikkeld voor de volgende toepassingen: - Boren in hout, metaal en kunststof - Zagen van hout, metaal en kunststof - Graveren en modelleren in hout, metaal, kunststof en glasvezel - Polijsten van metaal, glas en steen - Slijpen van metaal, glas en aardewerk - Slijpen van metaal - Schuren van hout en glasvezel - Verwijderen van roest en ander corrosief materiaal van metaal Deze machine is uitsluitend bedoeld voor consumentengebruik. VEILIGHEIDSVOORSCHRIFTEN Pictogrammen In deze handleiding worden de volgende pictogrammen gebruikt: Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd. Geeft elektrische spanning aan. Lees de handleiding voordat u met de machine gaat werken. 1,4 m/s2 Colin Wills Director of Engineering BDCI, 4/F, 2 Dai Wang Street Tai Po Industrial Estate Tai Po NT, Hong Kong

Waarschuwing! Bij het gebruik van elektrische machines dienen ter bescherming tegen brandgevaar, elektrische schokken, letsel en materiële schade altijd gepaste veiligheidsmaatregelen in acht te worden genomen, waaronder de volgende veiligheidsvoorschriften. Lees de gebruiksaanwijzing aandachtig door voordat u met de machine gaat werken. Zorg ervoor dat u voor gebruik weet hoe u de machine in geval van nood uitschakelt. Bewaar deze instructies zorgvuldig! Algemeen

1. Zorg voor een opgeruimde werkomgeving

Een rommelige werkomgeving leidt tot ongelukken.

2. Houd rekening met omgevingsinvloeden

Stel de machine niet bloot aan regen. Gebruik de machine niet in een vochtige of natte omgeving. Zorg dat de werkomgeving goed is verlicht. Gebruik de machine niet op plaatsen waar brand- of explosiegevaar bestaat, b.v. in de buurt van brandbare vloeistoffen of gassen.

3. Houd kinderen uit de buurt

Houd kinderen, bezoekers en dieren buiten het werkgebied en laat ze de machine of de elektriciteitskabel niet aanraken.

4. Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubber werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen.

5. Persoonlijke bescherming

Draag altijd een veiligheidsbril. Draag een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes vrijkomen. Draag altijd gehoorbescherming als het geluidsniveau onaangenaam hoog is.

6. Bescherming tegen elektrische schokken

Voorkom aanraking van geaarde oppervlakken (bijv. buizen, radiatoren, fornuizen en koelkasten). Elektrische veiligheid kan verder worden verbeterd met behulp van een hooggevoelige (30 mA/30 mS) reststroomschakelaar (RCD).

7. Zorg voor een veilige houding

Zorg altijd voor een juiste, stabiele houding.

8. Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent.

9. Klem het werkstuk goed vast

Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend.

10. Sluit de uitrusting van de stofafvoer aan

Indien hulpmiddelen zijn meegeleverd voor de aansluiting van stofafvoer en voorzieningen voor stofopvang, zorg dan dat deze zijn aangesloten en naar behoren worden gebruikt.

11. Verwijder sleutels en hulpgereedschappen

Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd.

Inspecteer voor gebruik het verlengsnoer. Vervang het snoer indien het beschadigd is. Maak bij gebruik buitenshuis uitsluitend gebruik van verlengsnoeren die geschikt zijn voor gebruik buitenshuis.

13. Gebruik de juiste machine

Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen te lichte machine of hulpstukken voor te zwaar werk. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Overbelast de machine niet. Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend volgens bestemming.

14. Controleer de machine op beschadigingen

Controleer de machine voor gebruik op schade.

13-11-2000, 13:02 NEDERLANDS Controleer of alle bewegende delen correct gemonteerd zijn, of er geen onderdelen gebroken zijn, of er geen beschermkappen en schakelaars beschadigd zijn en of er andere gebreken zijn die invloed op de werking van de machine zouden kunnen hebben. Vergewis u ervan dat de machine correct werkt. Gebruik de machine niet als enig onderdeel defect is. Gebruik de machine niet als de aan/uit-schakelaar niet werkt. Defecte onderdelen dienen door een erkend servicecentrum te worden gerepareerd of vervangen. Probeer nooit om de machine zelf te repareren.

15. De stekker uit het stopcontact verwijderen

Verwijder de stekker uit het stopcontact als u de machine niet gebruikt, voordat u gereedschappen, accessoires of onderdelen van de machine verwisselt en voordat u onderhoud aan de machine uitvoert.

16. Voorkom onbedoeld inschakelen

Draag de machine niet met uw vingers aan de aan/uit-schakelaar. Wees ervan verzekerd dat de machine is uitgeschakeld voordat u de stekker in het stopcontact steekt.

17. Misbruik het snoer niet

Draag de machine nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.

18. Berg de machine veilig op

Indien niet in gebruik, dienen machines te worden opgeborgen in een droge, afsluitbare of hoge plaats, buiten bereik van kinderen.

19. Onderhoud de machine met zorg

Houd snijgereedschappen scherp en schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Houd de handgrepen en schakelaars droog en vrij van olie en vet.

Deze machine voldoet aan de geldende veiligheidseisen. Reparaties mogen uitsluitend worden uitgevoerd door bevoegde vakmensen en met behulp van originele reserveonderdelen; anders kan er een aanzienlijk gevaar voor de gebruiker ontstaan. Extra veiligheidsinstructies voor rotary tools Draag een veiligheidsbril als u deze machine bedient.

Gebruik alleen accessoires van Black & Decker die voor deze machine worden aanbevolen. Gebruik nooit accessoires die versleten, gebarsten of beschadigd zijn. Houd de machine, wanneer u deze inschakelt, uit de buurt van uw gezicht. Houd uw vingers uit de buurt van draaiende accessoires. Zorg ervoor dat u met het draaigedeelte niet per ongeluk vreemde voorwerpen raakt. Houd er rekening mee dat accessoires direct na gebruik heet kunnen zijn. Als een accessoire blokkeert, schakel dan eerst de machine uit en haal de stekker uit het stopcontact, voordat u het accessoire probeert los te maken. Klem het te bewerken materiaal zo mogelijk goed vast, met name wanneer u slijpschijven gaat gebruiken. Gebruik altijd een stofmasker bij het schuren. Verwijder zorgvuldig alle stof na het schuren. Neem speciale maatregelen bij het schuren van verf met mogelijk een loodbasis of bij het schuren van bepaalde soorten metaal en hout (b.v. MDF) die mogelijk giftige stoffen produceren: - Draag een stofmasker dat speciaal ontworpen is ter bescherming tegen loodverfstof en -damp en verzeker u ervan dat andere personen op de werkvloer of die de werkvloer betreden eveneens beschermd zijn. - Kinderen en zwangere vrouwen mogen de werkvloer niet betreden. - Eten, drinken en roken op de werkvloer is niet toegestaan. - Verwijder stof en ander afval op veilige en verantwoorde wijze. ELEKTRISCHE VEILIGHEID De elektromotor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

13-11-2000, 13:02 NEDERLANDS Deze machine is dubbel geïsoleerd overeenkomstig EN 50144. Een aarddraad is daarom niet vereist. Gebruik van verlengsnoeren Gebruik een goedgekeurd verlengsnoer dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm2. Controleer het verlengsnoer voor gebruik op beschadiging, veroudering en slijtage. Vervang een beschadigd of defect verlengsnoer. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af. Als u een verlengsnoer gebruikt dat niet geschikt is voor het vermogen van de machine, of dat beschadigd of kapot is, dan riskeert u brand of een elektrische schok.

INHOUD VAN DE VERPAKKING

De verpakking bevat: 1 Rotary tool 1 Moersleutel 1 Accessoire- en toepassingshandleiding 1 Handleiding

Pak zorgvuldig alle onderdelen uit. Opmerking: al naar gelang de lettercode achter het catalogusnummer van uw machine kan het zijn dat zich meer artikelen in de verpakking bevinden. OVERZICHT (fig. A) Aan/uit-schakelaar Spilslot Knop voor snelheidsregeling Spantang Spanmoer Spil Ophanghaak MONTAGE Zorg vóór aanvang van de montage dat de machine is uitgeschakeld en de netstekker van het lichtnet is losgekoppeld. Monteren en verwijderen van de accessoires (fig. B) ◆ Zorg dat de machine is uitgeschakeld en dat de stekker uit het stopcontact is gehaald. ◆ Activeer het spilslot (2) door hem in stand B te zetten, als aangegeven. ◆ Draai de spanmoer (5) los, door hem linksom te draaien. ◆ Schuif de steel van de accessoire zo ver mogelijk in de spanhuls. ◆ Draai de spanmoer zorgvuldig vast. ◆ Ontkoppel het spilslot (2) door hem in stand A te zetten, als aangegeven.

Zorg ervoor dat de opnamediameter van de spanhuls overeenkomt met de steeldiameter. Draai de spanmoer nooit vast als er geen accessoire in de spanhuls zit. Draai de spanmoer voor zover mogelijk alleen met de hand vast en los. Gebruik, indien nodig, de bijgeleverde moersleutel om de spanmoer los te draaien. Gebruik nooit gereedschappen die de spanhuls of spanmoer kunnen beschadigen. Vervangen van de spanhuls (fig. C) Deze machine wordt geleverd met een 3,2 mm spanhuls. Er zijn spanhulzen in verschillende afmetingen verkrijgbaar, om een brede reeks accessoires te kunnen omvatten. Om de juiste spanhuls voor het te gebruiken accessoire te monteren: ◆ Zorg dat de machine is uitgeschakeld en dat de stekker uit het stopcontact is gehaald. ◆ Activeer het spilslot (2) door hem in stand B te zetten, als aangegeven. ◆ Verwijder de spanmoer (5), door hem linksom te draaien. ◆ Trek de spanhuls uit de spil (6). ◆ Plaats de nieuwe spanhuls in de spil. ◆ Draai de spanmoer losjes op de spil. ◆ Ontkoppel het spilslot (2) door hem in stand A te zetten, als aangegeven.

Laat de machine op haar eigen tempo werken. Niet overbelasten. Als u niet zeker bent van de juiste snelheidsinstelling, begin dan met een lage instelling, en verhoog geleidelijk de snelheid totdat u de juiste bereikt hebt. Overschrijd, waar aangegeven, nooit de maximum snelheidsinstelling van een accessoire. Het staalborstel-accessoire mag niet gebruikt worden bij een snelheid hoger dan stand 3 (15.000 min-1). Variabele snelheidsregeling (fig. D) De variabele snelheidsregeling biedt de mogelijkheid om de snelheid van de machine aan te passen aan de toepassing. ◆ Zet de bedieningsknop (3) op de gewenste instelling. Op stand 1 draait de machine op lage snelheid, 8.000 min-1. Op stand 6 draait de machine op de maximum snelheid,

Voer niet te veel druk op de machine uit. Informeer bij uw detailhandel voor meer informatie over de verkrijgbare accessoires. ONDERHOUD Uw Black & Decker machine is ontworpen om gedurende een langere periode te functioneren met een minimum aan onderhoud. Voortdurend tevreden gebruik is afhankelijk van correct onderhoud en regelmatig schoonmaken. Zorg vóór aanvang van onderhoudswerkzaamheden dat de machine is uitgeschakeld en de netstekker van het lichtnet is losgekoppeld.

Reinig regelmatig de ventilatieopeningen in de machine met behulp van een zachte borstel of een droge doek. Reinig regelmatig de behuizing van de motor met behulp van een vochtige doek. Gebruik geen schuur- of oplosmiddel.

GEBRUIKTE MACHINES EN HET MILIEU

De onderstaande tabel geeft de aanbevolen instellingen voor verschillende toepassingen. Toepassing Gaten boren Metaal slijpen Metaal graveren Roest verwijderen Slijpen Polijsten Hout schuren Verf verwijderen Instelling 4-5 5-6 4-5 1-2 3-5 1-2 5-6 3-5 Aan- en uitschakelen (fig. E) ◆ Om de machine in te schakelen, schuift u de aan/uit-schakelaar (1) naar voren (positie I). ◆ Om de machine uit te schakelen, schuift u de aan/uit-schakelaar naar achteren (positie 0). Tips voor optimaal gebruik ◆ Houd de machine altijd op de juiste wijze vast, zoals aangegeven in fig. F. Bij precisiewerkzaamheden houdt u de machine aan de voorzijde vast. Wanneer uw oude Black & Decker machine aan vervanging toe is, breng deze dan naar een Black & Decker servicecenter voor milieuvriendelijke verwerking. Technische gegevens Spanning Opgenomen vermogen Onbelast toerental Gewicht VAC min-1

GARANTIE Black & Decker biedt u een garantie van 24 maanden. Een aankoopbewijs is vereist. Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het gehele product, zulks ter beoordeling van Black & Decker, op voorwaarde dat:

13-11-2000, 13:02 NEDERLANDS Het product aan ons of een erkende reparateur wordt geretourneerd, met bewijs van aankoop. ◆ Het product uitsluitend voor consumententoepassingen is gebruikt. ◆ Het product niet voor verhuurdoeleinden is gebruikt. ◆ Geen reparaties zijn uitgevoerd door onbevoegden. ◆ Het defect een gevolg van normale slijtage is. Deze garantie vormt een aanvulling op uw wettelijke rechten.

Ons garantiebeleid De volgende defecten vallen niet onder de garantie: ◆ Versleten of beschadigde messen, zaagbladen en kabels. Deze onderdelen zijn bij normaal gebruik onderhevig aan slijtage. ◆ Defecten veroorzaakt door vallen, stoten of duidelijk misbruik. ◆ Defecten veroorzaakt door het niet opvolgen van de voorschriften en aanbevelingen in deze handleiding. Het gebruik van accessoires en onderdelen anders dan die van Black & Decker kan de prestaties van het product verminderen, tot beschadiging leiden en de garantie doen vervallen. ANDERE MACHINES VOOR DOE-HET-ZELVERS Black & Decker heeft een compleet scala aan machines die het de doe-het-zelver gemakkelijk maken. Als u meer informatie over de volgende producten wenst, neemt u dan contact op met ons Service- en Informatiecentrum (zie de adrespagina aan het eind van deze handleiding) of uw plaatselijke Black & Decker detailhandelaar. Boormachines Snoerloze schroevendraaiers Snoerloze schroef-/boormachines Schuurmachines Decoupeerzagen Cirkelzagen Verstekzaagmachines Haakse slijpers Schaafmachines Bovenfrezen Multifunctionele machines met of zonder snoer Verfstrippers Workmates We hebben ook een uitgebreid scala aan accessoires voor de bovengenoemde machines. Niet ieder product is verkrijgbaar in alle landen. KLANTENSERVICE Nadere informatie over onze service vindt u op Internet: www.2helpU.com. U kunt ook contact opnemen met onze service- en informatiecentra. Adresinformatie vindt u achter in deze handleiding. Black & Decker biedt de klanten service via een landelijk netwerk van servicecentra. Ons streven is een uitstekende service: snelle reparaties, een uitgebreide voorraad accessoires en volledige ondersteuning. Mocht uw machine defect raken, lever hem dan in bij de handelaar bij wie u hem heeft gekocht of stuur hem naar een van onze servicecentra.
