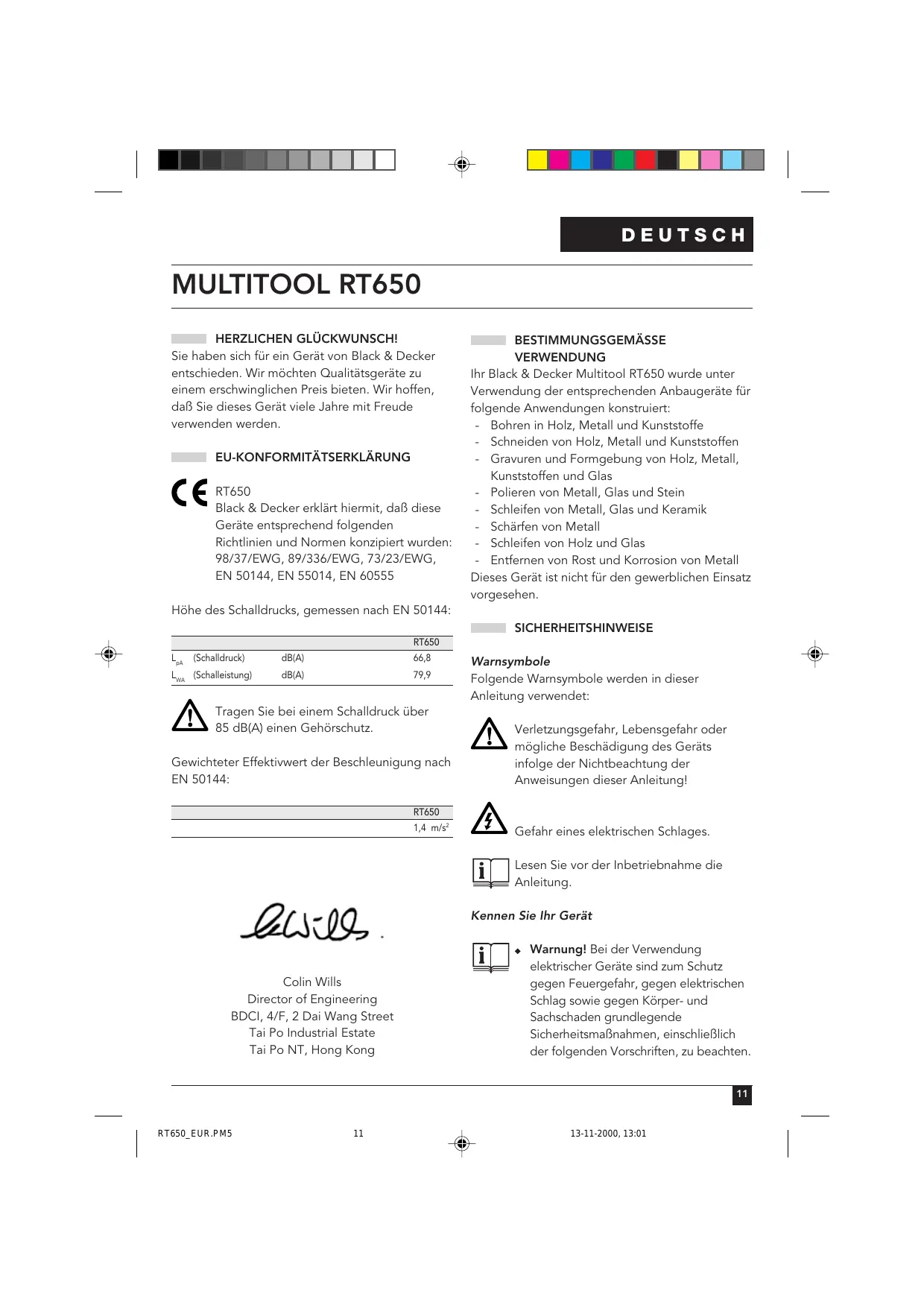

13-11-2000, 13:01 DEUTSCH MULTITOOL RT650 HERZLICHEN GLÜCKWUNSCH! Sie haben sich für ein Gerät von Black & Decker entschieden. Wir möchten Qualitätsgeräte zu einem erschwinglichen Preis bieten. Wir hoffen, daß Sie dieses Gerät viele Jahre mit Freude verwenden werden.

EU-KONFORMITÄTSERKLÄRUNG

RT650 Black & Decker erklärt hiermit, daß diese Geräte entsprechend folgenden Richtlinien und Normen konzipiert wurden: 98/37/EWG, 89/336/EWG, 73/23/EWG, EN 50144, EN 55014, EN 60555 BESTIMMUNGSGEMÄSSE VERWENDUNG Ihr Black & Decker Multitool RT650 wurde unter Verwendung der entsprechenden Anbaugeräte für folgende Anwendungen konstruiert: - Bohren in Holz, Metall und Kunststoffe - Schneiden von Holz, Metall und Kunststoffen - Gravuren und Formgebung von Holz, Metall, Kunststoffen und Glas - Polieren von Metall, Glas und Stein - Schleifen von Metall, Glas und Keramik - Schärfen von Metall - Schleifen von Holz und Glas - Entfernen von Rost und Korrosion von Metall Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen. Höhe des Schalldrucks, gemessen nach EN 50144: SICHERHEITSHINWEISE RT650 LpA (Schalldruck) LWA (Schalleistung) dB(A) 66,8 dB(A) 79,9 Tragen Sie bei einem Schalldruck über 85 dB(A) einen Gehörschutz. Gewichteter Effektivwert der Beschleunigung nach EN 50144: Warnsymbole Folgende Warnsymbole werden in dieser Anleitung verwendet: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Geräts infolge der Nichtbeachtung der Anweisungen dieser Anleitung! RT650 1,4 m/s2 Gefahr eines elektrischen Schlages. Lesen Sie vor der Inbetriebnahme die Anleitung. Kennen Sie Ihr Gerät

Colin Wills Director of Engineering BDCI, 4/F, 2 Dai Wang Street Tai Po Industrial Estate Tai Po NT, Hong Kong Warnung! Bei der Verwendung elektrischer Geräte sind zum Schutz gegen Feuergefahr, gegen elektrischen Schlag sowie gegen Körper- und Sachschaden grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden Vorschriften, zu beachten.

Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden. Informieren Sie sich vor der Inbetriebnahme, wie Sie das Gerät im Notfall ausschalten. Bewahren Sie diese Anleitung auf. Allgemeines

1. Halten Sie Ihren Arbeitsbereich in Ordnung!

Unordnung im Arbeitsbereich führt zu Unfallgefahren.

2. Berücksichtigen Sie Umgebungseinflüsse!

Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3. Halten Sie Kinder fern!

Halten Sie Kinder, Besucher und Tiere dem Arbeitsbereich fern und sorgen Sie dafür, daß Sie das Gerät und das Netzkabel nicht berühren.

4. Tragen Sie geeignete Arbeitskleidung!

Tragen Sie keine weite Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfaßt werden können. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

Verwenden Sie immer eine Schutzbrille. Tragen Sie eine Atemschutzmaske, falls die Arbeiten Staub oder Späne erzeugen können. Tragen Sie bei einem hohen oder unangenehmen Schallpegel immer einen Gehörschutz.

6. Schutz vor elektrischem Schlag:

Vermeiden Sie eine Körperberührung mit geerdeten Objekten (z.B. Rohren, Heizkörpern, Herden und Kühlschränken). Die elektrische Sicherheit läßt sich durch Verwendung eines Fehlerstrom-Schutzschalters (30 mA/30 mS) weiter erhöhen.

7. Achten Sie auf einen sicheren Stand!

Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.

8. Seien Sie stets aufmerksam!

Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Gerät nicht, wenn Sie müde sind.

9. Sichern Sie das Werkstück!

Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und ermöglicht die Bedienung des Gerätes mit beiden Händen.

10. Schließen Sie Vorrichtungen zur

Staubabsaugung an! Falls Vorrichtungen zur Absaugung oder zum Sammeln von Staub an das Gerät angeschlossen werden können, vergewissern Sie sich, daß diese angeschlossen sind und ordnungsgemäß verwendet werden.

11. Lassen Sie keine Schlüssel stecken!

Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind.

12. Verlängerungskabel

Prüfen Sie vor dem Gebrauch das Verlängerungskabel und tauschen Sie es aus, falls es beschädigt ist. Wenn Sie das Gerät im Freien verwenden, verwenden Sie nur Verlängerungskabel, die sich für den Einsatz im Freien eignen.

13. Benutzen Sie das richtige Gerät!

Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Geräte oder Zubehörteile für schwere Arbeiten. Mit dem richtigen Gerät erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Überlasten Sie das Gerät nicht. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Gerät, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.

14. Kontrollieren Sie Ihr Gerät auf Beschädigungen!

Überprüfen Sie das Gerät und das Netzkabel vor der Arbeit auf Beschädigungen. Überprüfen Sie, ob alle beweglichen Teile richtig montiert sind, ob keine Teile gebrochen sind, ob keine Schutzvorrichtungen und Schalter beschädigt sind, und ob irgendwelche andere Schäden den einwandfreien Betrieb des Gerätes beeinträchtigen könnten.

13-11-2000, 13:01 DEUTSCH Vergewissern Sie sich, daß das Gerät ordnungsgemäß funktionieren wird. Benutzen Sie das Gerät nicht, wenn irgendein Teil defekt ist. Verwenden Sie das Gerät nicht, wenn der Ein-/Aus-Schalter nicht funktioniert. Lassen Sie defekte Teile immer von einer unserer Kundendienstwerkstätten reparieren oder austauschen. Versuchen Sie nie, das Gerät selber zu reparieren.

15. Ziehen Sie den Netzstecker!

Ziehen Sie den Netzstecker, wenn Sie das Gerät nicht benutzen, bevor Sie irgendwelche Werkzeuge, Zubehörteile oder Geräteteile auswechseln und bevor Sie irgendwelche Wartungsarbeiten vornehmen.

16. Vermeiden Sie ein unbeabsichtigtes

Einschalten! Tragen Sie das Gerät nicht mit dem Finger am Ein-/Aus-Schalter. Vergewissern Sie sich, daß das Gerät ausgeschaltet ist, wenn Sie es an die Stromversorgung anschließen.

17. Behandeln Sie das Kabel sorgfältig!

Tragen Sie das Gerät nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

18. Bewahren Sie Ihre Geräte sicher auf!

Unbenutzte Geräte sind an einem trockenen, für Kinder nicht erreichbaren Ort aufzubewahren.

19. Pflegen Sie Ihre Geräte mit Sorgfalt!

Halten Sie Schneidwerkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Halten Sie Handgriffe und Schalter trocken, sauber und frei von Öl und Fett.

Dieses Gerät entspricht den einschlägigen Sicherheitsvorschriften. Reparaturen sind nur von autorisierten Fachkräften und mit OriginalErsatzteilen vorzunehmen; andernfalls kann Unfallgefahr für den Betreiber entstehen. Zusätzliche Sicherheitsanweisungen für das Multitool

Verwenden Sie nur das für dieses Werkzeug empfohlene Black & Decker Zubehör. Verwenden Sie niemals verschlissenes, gespaltenes oder anderweitig beschädigtes Zubehör. Halten Sie das Werkzeug beim Einschalten von Ihrem Gesicht fern. Halten Sie die Finger von den rotierenden Zubehörteilen fern. Achten Sie darauf, daß Sie nicht versehentlich andere Gegenstände im Arbeitsbereich berühren. Seien Sie sich im klaren darüber, daß die Zubehörteile kurz nach dem Gebrauch heiß sein können. Falls ein Zubehörteil festsitzt, schalten Sie das Werkzeug aus und ziehen Sie den Stecker, bevor Sie versuchen, das festsitzende Zubehörteil zu lösen. Spannen Sie das Werkstück nach Möglichkeit ein – besonders dann, wenn Sie Trennscheiben verwenden. Tragen Sie beim Schleifen immer eine Staubmaske. Entfernen Sie nach dem Schleifen sorgfältig alle Staubreste. Treffen Sie beim Schleifen von möglicherweise bleihaltiger Farbe oder von bestimmten Holzund Metallarten, die giftigen Staub bilden können, wie z.B. MDF, besondere Maßnahmen: - Tragen Sie eine spezielle Maske zum Schutz vor Bleifarbstaub und -dämpfen und stellen Sie sicher, daß auch andere Personen, die den Arbeitsplatz betreten, geschützt werden. - Verhindern Sie, daß Kinder oder Schwangere den Arbeitsplatz betreten. - Essen, trinken und rauchen Sie nicht am Arbeitsplatz. - Entsorgen Sie Staubteilchen und andere Schleifabfälle auf fachgerechte Weise. ELEKTRISCHE SICHERHEIT Der Elektromotor wurde für nur eine bestimmte Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht. Tragen Sie bei der Verwendung dieses Geräts eine Schutzbrille!

13-11-2000, 13:01 DEUTSCH Dieses Gerät ist gemäß EN 50144 doppelt isoliert; eine Erdleitung ist somit nicht erforderlich.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers: Typ 11 für Geräte Klasse II (Doppelisolierung) Verwendung eines Verlängerungskabels Verwenden Sie immer ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme des Geräts ausreichend ist (vgl. technische Daten). Der MindestLeiterquerschnitt beträgt 1,5 mm2. Überprüfen Sie das Verlängerungskabel vor dem Gebrauch auf Beschädigung, Verschleiß und Alterserscheinungen. Tauschen Sie ein beschädigtes oder defektes Verlängerungskabel aus. Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus. Die Verwendung eines Verlängerungskabels, das für die Leistungsaufnahme des Werkzeugs nicht geeignet ist, oder eines beschädigten Verlängerungskabels, kann einen Brand und Stromschläge verursachen.

INHALT DER VERPACKUNG

Die Verpackung enthält: 1 Multitool 1 Schraubenschlüssel 1 Leitfaden für Zubehör und Einsatz 1 Bedienungsanleitung

Packen Sie sorgfältig alle Teile aus. Bitte beachten Sie, daß je nach der an einer Buchstabenfolge hinter der Katalognummer erkenntlichen Geräteausführung weitere Teile im Lieferumfang enthalten sein können. GERÄTEBESCHREIBUNG (Abb. A) Ein-/Aus-Schalter Spindelarretierung Drehzahlregler Spannzange Spannhülse Spindel Aufhängöse MONTAGE Vergewissern Sie sich vor der Montage, daß das Gerät ausgeschaltet ist und daß der Netzstecker gezogen wurde. Anbringen und Entfernen des Zubehörs (Abb. B) ◆ Vergewissern Sie sich, daß das Gerät ausgeschaltet ist und der Netzstecker gezogen wurde. ◆ Aktivieren Sie die Spindelarretierung (2), indem Sie sie wie angegeben auf B stellen. ◆ Lösen Sie die Spannhülse (5) durch Drehen gegen den Uhrzeigersinn. ◆ Stecken Sie die Welle bzw. das entsprechende Zubehör so weit wie möglich in die Spannzange. ◆ Ziehen Sie die Spannhülse fest an. ◆ Lösen Sie die Spindelarretierung (2), indem Sie sie wie angegeben auf A stellen.

Stellen Sie sicher, daß die Größe der Spannzange mit der Größe des Wellendurchmessers übereinstimmt. Ziehen Sie niemals die Spannhülse an, ohne daß sich ein Zubehörteil in der Spannzange befindet. Die Spannzange sollte nach Möglichkeit von Hand angezogen oder gelöst werden. Verwenden Sie ggf. den mitgelieferten Schraubenschlüssel, um die Spannzange zu lösen. Verwenden Sie keine Werkzeuge, die Spuren hinterlassen oder die Spannzange beschädigen. Spannzangenwechsel (Abb. C) Dieses Werkzeug wird mit einer 3,2 mmSpannzange geliefert. Es sind verschiedene Größen erhältlich, so daß eine breite Palette an Zubehör verwendet werden kann. Wenn die entsprechende Spannzange für das zu verwendende Zubehör angebracht wird: ◆ Vergewissern Sie sich, daß das Gerät ausgeschaltet ist und der Netzstecker gezogen wurde. ◆ Aktivieren Sie die Spindelarretierung (2), indem Sie sie wie angegeben auf B stellen.

Entfernen Sie die Spannhülse (5) durch Drehen gegen den Uhrzeigersinn. Ziehen Sie die Spannzange aus der Spindel (6). Setzen Sie eine neue Spannzange in die Spindel. Schrauben Sie die Spannhülse auf die Spindel. Lösen Sie die Spindelarretierung (2), indem Sie sie wie angegeben auf A stellen. GEBRAUCH

Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung des Gerätes. Falls Sie nicht sicher sind, was die richtige Drehzahleinstellung betrifft, beginnen Sie mit einer langsamen Drehzahl und erhöhen Sie sie allmählich, bis die optimale Einstellung erreicht ist. Überschreiten Sie niemals die für ein bestimmtes Zubehörteil angegebene Drehzahl. Der Drahtbürstenaufsatz darf nicht oberhalb der Drehzahleinstellung 3 (15.000 U/min) betrieben werden. Drehzahlregelung (Abb. D) Die Drehzahlregelung erlaubt eine Anpassung der Motordrehzahl an das zu bearbeitende Material. ◆ Stellen Sie den Regler (3) auf den gewünschten Wert ein. Bei Einstellung 1 läuft das Werkzeug mit niedriger Drehzahl, d.h. 8.000 U/min. Bei Einstellung 6 läuft das Werkzeug mit seiner höchsten Drehzahl, d.h. 27.000 U/min. In der folgenden Tabelle werden Richtwerte für verschiedene Anwendungen gegeben. Anwendung Bohren von Löchern Schneiden von Metall Gravuren in Metall Rostbeseitigung Schärfen Polieren Schleifen von Holz Entfernen von Farbe Einstellwert 4-5 5-6 4-5 1-2 3-5 1-2 5-6 3-5 Ein- und Ausschalten (Abb. E) ◆ Zum Einschalten des Geräts schieben Sie den Ein-/Aus-Schalter (1) nach vorne (Stellung I). ◆ Zum Ausschalten des Geräts schieben Sie den Ein-/Aus-Schalter nach hinten (Position 0). Hinweise für optimale Arbeitsergebnisse ◆ Halten Sie das Werkzeug immer sicher fest, siehe hierzu Abb. F. Halten Sie das Werkzeug bei Präzisionsarbeiten möglichst weit vorne fest. ◆ Üben Sie keinen zu großen Druck auf das Gerät aus. ◆ Wenden Sie sich für weitere Informationen über Zubehör an Ihren Händler. WARTUNG Ihr Black & Decker Gerät wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus. Bevor Sie irgendwelche Wartungsarbeiten vornehmen, schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

Reinigen Sie regelmäßig die Lüftungsschlitze im Gerät mit Hilfe einer weichen Bürste oder eines trockenen Tuches. Reinigen Sie regelmäßig das Motorgehäuse mit Hilfe eines feuchten Tuches. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. UMWELTSCHUTZ Falls Sie Ihr Gerät eines Tages ersetzen möchten oder keine Verwendung mehr dafür haben, denken Sie bitte an den Umweltschutz. Black & Decker nimmt Ihre Black & Decker Altgeräte gern zurück und sorgt für eine umweltfreundliche Entsorgung.

13-11-2000, 13:01 DEUTSCH Technische Daten Spannung Leistungsaufnahme Drehzahl (Leerlauf) Gewicht RT650

GARANTIE Sollte Ihr Black & Decker Gerät innerhalb von 24 Monaten nach dem Kaufdatum einen Defekt aufweisen, der auf einen Material- oder Fertigungsfehler zurückzuführen ist, garantieren wir Ihnen die kostenlose Reparatur oder den kostenlosen Ersatz des Gerätes. Es gelten folgende Voraussetzungen: ◆ Sie schicken das Gerät mit dem Kaufbeleg an unseren Zentralkundendienst. ◆ Das Gerät wurde ausschließlich entsprechend der Endverbraucher-Einstufung verwendet. ◆ Das Gerät wurde nicht vermietet. ◆ Es wurden keine Reparaturversuche von anderen als den autorisierten Reparaturwerkstätten vorgenommen. Diese Garantie wird als zusätzliche Leistung angeboten und geht über die gesetzlichen Verpflichtungen hinaus. Garantiebestimmungen Folgende Defekte sind von der Garantie ausgeschlossen: ◆ Abgenutzte bzw. beschädigte Messer und Netzkabel. Diese Teile werden als Ersatzteile betrachtet, die sich bei normalem Einsatz abnutzen. ◆ Defekte, die auf unsachgemäße Behandlung zurückzuführen sind. ◆ Defekte, die auf Nichteinhaltung der Vorschriften und Hinweise in dieser Anleitung zurückzuführen sind. Es sind nur Black & Decker Zubehör- und Ersatzteile zu verwenden, die von Black & Decker ausdrücklich als zum Betrieb mit dem betreffenden Gerät geeignet bezeichnet werden. Andernfalls können Leistungseinbußen eintreten und erlischt die Garantie. KUNDENDIENST Einzelheiten zum Black & Decker Kundendienst finden Sie im Internet unter www.2helpU.com. Sie können sich auch über die Adresse hinten in dieser Anleitung an unseren Kundendienst oder an Ihren Händler wenden. Sollte Ihr Gerät einen Defekt aufweisen, so schicken Sie es bitte mit einer genauen Fehlerbeschreibung an unseren Zentralkundendienst. Falls Sie Anspruch auf Garantieleistungen machen, legen Sie dem Gerät bitte unbedingt einen Kaufbeleg bei.
