GEBRUIKSAANWIJZING TFT DISPLAY MD 40830 MEDION

1. Normen 2

2. Belangrijke instructies 2

3. Overzicht 4

3.1 Leveringsomvang 4
3.2 Aansluitingen 5
3.3 Bedieningstoetsen en functies van de afstandsbediening 6
3.4 Bedieningstoetsen op het apparatus 6

1. Eerste ingebruikname 7

4.1 Plaatsen en uitpakken 7
4.2 Sluit het apparaat aan en schakel het in 8
4.3 OSD-menu Bediening 10
4.4 Basisinstallingen OSD-menu 11
4.5 Installingen bij de eerste ingebruikname 11

1. Dagelijkse bediening 13

5.1 In-/uitschakelen 13
5.2 Geluid instellen 14
5.3 Beeld instellen 15
5.4 TV-gebruik 16
5.5 PC-GEBRUIK 16
5.6 Gebruik met andere apparaten 16
5.7 Speciale functies 17

1. Fouten verhelpen 19
2. Technische gegevens 20

1. Normen

Het beeldscherm dat u voor u heb, is een informatietechnische inrichting en voldoet aan de volgende richtlijnen en normen van de Europese Unie:

89/336/EEG d.d. 3 mei 1989 met waaropvolgende wijzigingen (richtlijn 92/31/EEG d.d. april 1992 en richtig 93/68/EEG d.d. 22 juli 1993)
73/23/EEG d.d. 19 februi 1973 met waaropvolgende wijzigingen (richtlijn 93/68/EEG d.d. 22 juli 1993)
EN55013, EN55020, EN61000-3-2/-3 (Elektromagnetische Compatibility)
EN60065 (Veiligheidseisen).

De overeenstemming met de eisen worden door het op het product aangebrachte symbol gecertificeerd.

De fabrikant kan nicht aansprakelijk gesteld worden voor gebruik dat verder gaat dan de gebruiksomstandigheden zoals die staan beschreven in deze gebruiksaanwijzing. Bovendien gaat dit ten kosten van uw aanspraken op productaansprakelijkheid en garantie.

2. Belangrijke instructies

Lees de instructies door en volg ze op, zodate er bij doelmatig gebruik geen gevaar ontstaat voor uw gezondheid. Fouten bij hetplaatsen en aansluiten kannen het apparaat zich of de apparaten die daaraan gekoppeld+zijn beschadigen. Neem de waarschuwingen op het apparaat en die in de gebruiksaanwijzing series. Laat kinderen nooit zonder toezicht elektrische apparaten gebruiken.

ALGEMEEN

Het door u aangeschaffe beeldscherm voldoet aan de hoogste kwaliteitseisen in dit segment en is op pixelfouten gecontroleerd. Ondanks uiterste zorgvuldigheid bij de productie van de apparaten is het om technologische redenen nicht voor 100% uit te sluiten, dat sommige beeldpunten defect�n.

Bepaalde omstandigheden konnen een brommend geluid in uw beeldscherm veroorzaken. Het brommende geluid komt meestal uit het netvoedingsapparaat en kan ontstaan doordat verschillende massakabels met elkaar verbonden zijn. U kunt dit probleem oplossen door een zogenaamd mantelstroomfilterussen de binnenkomende antennedraad en de antennene-ingang op het beeldscherm te plaatsen. De mantelstroomfiltersijken alskleine tussenstekkers in de vakhandel verkrijgbaar.

Om technische redenen kan het geluid ook in het apparaat zich ontstaan. Dit geluid mag de waarde die in de toestelspecificaties staat vermeld darüber nicht overschrijden.

Als uw beeldscherm aan een buitenantenne vastgekoppeld is, moet het ter bescherming gegen stroomstoten en staatische oplading geaard+zijn. De a Harding要去 voldoen aan de geldende voorschriften.

OMGEVINGSOMSTANDIGHEDEN

Gebruik het beeldscherm nooit in omgevingsomstandigheden die afwijken van de technische gegevens die in dit handboek vermeld staan.

Afwijkende omstandigheden können gevaarlijke situatuies met elektriciteit, brand of uitval van het apparaat veroorzaken.

Beschem het beeldscherm gegen vocht. Onder vocht verstaat men een permanent hoge luchtvochtigheid, de nabijheid van water, druip- en spatwater alsook regen. Zet geen recipiennent op het apparaat die bevuld zichn met water, bijv. vazen. Als u een buitenantenne op het apparaat aansluit, moet u ervoor zorgen dat via de kabelopening geen water het apparaat kan binnendringen.

U hebts kans op een stroomstoot en het apparaat kan onherstelbaar beschadigd raken.

Beschem het apparaat gegenitte en rechtstreekse zonnestraling. Houd het uit de buurt van vuur, verwarmingen en ovens. Bescherm het apparaat gegen opgestuwde但它. Dek de ventilatiespleten Niet af. Laat voldoende ruimte open boven en onder de ventilatiespleten en aan de zijkant ten opzichte van meubelstukken en het plafond. Hang geen gordijnen over het apparaatBeen.

Brandgevaar als gevolg van oververhitting.

HET BEELDSCHERM OP HET ELEKTRICITEITSNET AANSLUITEN EN BEDIENEN

Als u het apparaat veilig van het elektriciteitsnet wilt afkoppelen, moet u het apparaat met de aan/uit-schakelaar uitzetten en de stroomkabel uit de stroomingangsmodule trekken. Sluit het beeldscherm alleen aan op een volgens de voorschriften geinstalleerde contactdoos met randaarde, waarvan de netspanning overeenstemt met de technische gegevens van het apparaat. Zorg ervoor dat de stekker en het stopcontact altidb bennen bereik+zijn.

Afwijkende omstandigheden können gevaarlijke situatuies met elektriciteit, brand of uitval van het apparaat veroorzaken.

Leg de stroomkabel zodenig dat niemand daarin verstrikt kan raken.

Als het beeldscherm ergens af valt, kan het persoonlijk letsel veroorzaken en kan het apparaat onherstelhaar beschadigd worden.

Gebruik alleen de meegeleverde stroomkabel. Bescherm de kabel gegen beschadigingen en verander er niets aan. Gebruik nooit een beschadigde stroomkabel. Als de stroomkabel of de stekker beschadigd is, mag u het display nicht meer gebruiken.

De kans bestaat dat u een stroomstoot krijgt, er brand ontstaat of dat het apparaatuitvalt.

Raak de aan/uit-schakelaar en de stroomkabel nooit aan met natte handen.

De kans bestaat dat u een stroomstoot krijgt.

Trek de stekker nooit aan de kabel uit het stopcontact. Leg de stroomkabel Niet in de buurt van hare voorwerpen. Er bestaat brandgevaar en kans op stroomstoten.

Trek om veiligheidsredenen de stekker uit het stopcontact als u lange vrij afwezig bent of als het onweert. Trek ook de stekker van deuisantenne uit het antennenecontact.

Voorzorgsmaatregel om een möglichke brand te voorkomen c.q. om te voorkomen dat het apparaat beschadigd worden en een stroomstoot te krijgen.

Schakel het beeldscherm en de signaalbron algid uit, voordat u een verbinding tussen beiden apparaten tot stand brengt. De kans bestaat dat u een stroomstoot krigt.

STORINGEN

Als het beeldscherm of de stroomkabel beschadigd is,要去 u onmiddelijk de stekker uit het stopcontact trekken.

Trek onmiddelijk de stekker uit het stopcontact als er rook, een onaangename geur of abnormale geluiden uit het apparaat komen. Dit geldt ook als het beeldscherm na het inschakelen of tijdens het gebruik geen beeld meer heeft. Probeer Niet om het beeldscherm in deze toestand verdert te gebruiken.

Probeer in geen geval het apparaat zich te openen en/of te repareren. In het beeldscherm zitten geen onderdelen, waar u onderhoud aankestvrijden of die door u verrangenkonnen worden. Neem contact op met once service-hotline of met een andere reparateur.

Voordat u het apparaat installeert, reinigt of schoonmaakt, moet u het uitschakelen en de stekker uit het stopcontact trekken. Wacht gedurende enkele Minutes, zodat de condensatoren in het apparaat zich helemaal hunnen ontladen.

Gebruik voor het schoonmaken uitsluitend eenlicht vochtige, zachtedeok. Gebruik geen chemische oplos- en reinigingsmiddelen, omdat deze de oppervakken konnen beschadigen.

Trek onmiddelijk de stekker uit het stopcontact, als er water, andere vloeistoffen of metalen delen enz. in het beeldschemterechtgekomen+zijn. Probeer nooit met het ene of andere voorwerp of met uw handen in het apparaat te vrijpen. U loopt kans op een stroomstoot of een ongeval.

BATTERIJEN

Batterijen können levensgevaarlijk zijn als ze worden doorgeslikt. Bewaar de batterijen dus op buiten bereik van kinderen. Als iemand een batterij heeft doorgeslikt,要去 u onmiddelijk medische hulp inroepen.

Haal gebruekte batterijen.altijd meteen uit de afstandsbediening.Deze kuren namelijk uitlopen en dus schadeverozaken.

De meegeleverde batterijen moot Niet opgeladen worden of met andere middelen gereactiveerd worden. Haal ze Nietuit elkaar, gooi ze Niet in vuur en sluit ze nicht kort.

Gebruekte batterijen horen nicht thus in het normale huisvuil. U moet de batterijen op de waaroor bedoelde verzamelpunten voor verworking tot afval afgeven.

ANDERE INSTRUCTIES

Als het beeldscherm in stand-by is gezet, is het nog steeds aan het elektriciteitsnet gekoppeld. Om hem volledig van het elektriciteitsnet af te koppelen,要去 de aan/uit-schakelaar in de stand "O" zetten c.q. de stekker uit het stopcontact trekken.

Wij raden u om ergonomische redenen aan, om op een donkere achtergrund geen rode of blauwe letters of symbolen te gebruiken. Een dergelijk weergave is vanwege het geringe contrast slecht leesbaar en is vermoeiend voor de ogen. Gebruik dus zoveel möglichk contrastrijke weergaven, bijv. Zwarte tekst op een witte achtergrund.

Om bij aan uw ogen te voorkomen en om een optimale kijkafstand te krijgen, moet de afstand ten opzichte van het beeldschem ongeveer vijf à zes keer zo groot+zijn als de beeldschemdiagonal. In uw woonkamer moet voldoende Licht bij om ook bij te kunnen lezen. Als er te veellicht is, gaat het contrast verloren. Te weiniglicht is als gevolg van de afwisseling van Licht en donker op het beeldschem vermoeiend voor uw ogen.

Verpakkingen en verpakkingshulpmiddelen die u Niet meer nodig hebt, zich recycleraar en dieren algtd gerecycleerdt te worden, als ze Niet更是 gebrukt worden.

3. Overzicht

Het TFT-beeldscherm heeft talrijke aansluitmögelijkheden voor een pc, een DVD-speler, een videorecorder, een videocamera enz. op Aunt aansluiten.

Het maakt Niet uit of u teileisiebeelden, videobeelden of afbeeldingen op een pc bekijkt, alle beelden worden haarscherp en onvervormd weergegeven op het volledig vlakke beeldschermoppervlak. Bovendien hebben de beelden eenuitstekende helderheid en zich ze buitengewoon brillant. Andere belangrijke kenmerken zich: de große beeldschermdiameter van 75 cm bij een lengteverhouding van 15:9 en de uiterst geringe diepte.

Om het apparaat als te visie te konnen gebruiken, moet u het aansluten op een terrestrische antennene, een satellietinstallatie of op de kabel.

U bedient het apparaat interactief met de meegeleverde afstandsbediening en het on-screen-menu (OSD). Die bieden u een groot,aantal mogelijkheden om de beeldkwaliteit in te stellen.

Dankzij een新模式oort koelsystemeik sunt u het TFT-beeldscherm gebruiken zonder storende geluiden van de ventilator. Het TFT-beeldscherm is net zo stil als een conventioneel televisietoestel en is zowel voor woonkamers als voor vergaderzalen uiterst geschikt.

Ultrusting

• Hoogwaardige behuizing van aluminium
• Designzonder ventilator
• Beeldschermdiameter 75 cm
  15:9 formaat
• Beeldhoek horizontally/vertical 170 graden
  Ingeboubwd stereospeakersysteme
• Instelmogelijkheden op het apparatus
• Digital kamfilter
• Compatible met PAL, SECAM en NTSC
• Compatible met VGA, SVGA, WXGA, XGA en SXGA
• Teletekst
• Automatische programma-identificatie en zendersortering
• Sleep timer
• Schermbeveiliging
• 2 × SCART aansluitingen
  1xS-video
• 1 x FBAS
• 1 × DVI (I) (analoog en digitaal)

3.1 Leveringsomvang

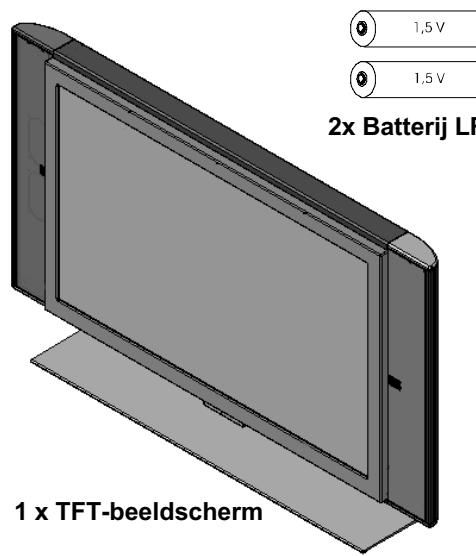

Controleer het TFT-beeldschemn na het uitpakken op eventuele transportschade en kijk of alles is meegeleverd. De leverancier kan aanspraken op transportschade alleen geldend maken, als u hem hierover inlicht voordat u het apparaat voor het eerst in gebruik neemt. Als een onderdeel Niet is meegeleverd, neem dan a.u.b. contact op met de service-hotline. Bewaar de originele verpakking voor een eventeel transport van de monitor.

Omvang standardlevering
2x Batterij LR03

1x gebruiksaanwijzing en 1x garantiekaart

1 x Afstandsbediening
1x Stroomkabel 2,5 m

1 x Videokabel HD-Sub op DVI-I

1 x Scartkabel

1 x Antennekabel

3.2 Aansluitingen

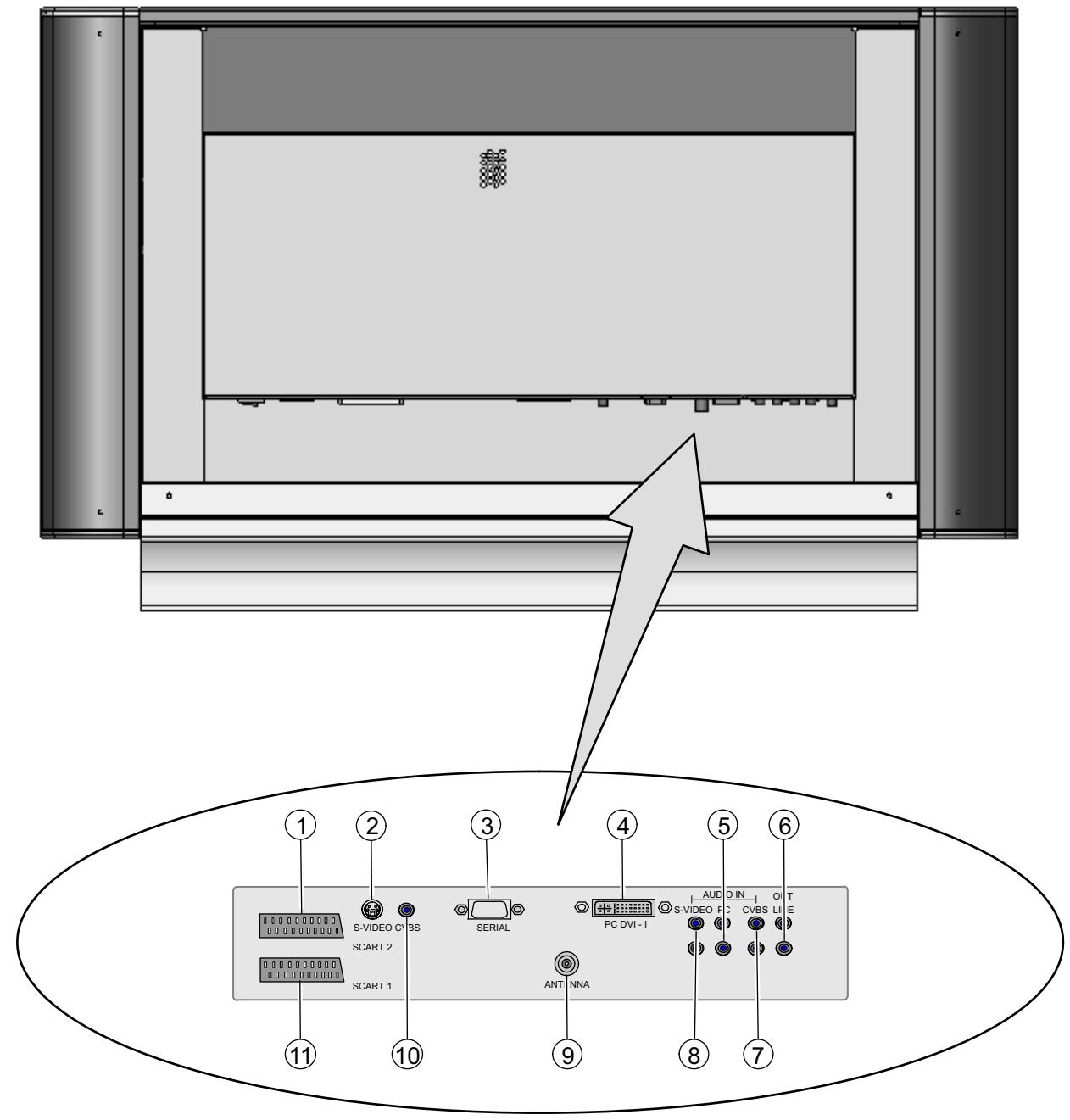

[1] SCART 2 - bijv. aansluiting videorecorder
[2] S-VIDEO (Y/C) - bijv. aansluiting camcorder met S-video bus
[3] SERIAL - RS232 interface voor servicedodeleinden
[4] PC DVI-I - aansluiting PC (RGB bij analoge signalen, DVI bij digitale signalen)
[5] AUDIO IN PC - bijv. aansluiting pc met line-out-bus
[6] OUT LINE - bijv. aansluiting audioversterker of DVD-receiver
[7] AUDIO IN CVBS - bijv. aansluiting camcorder met video-out-bus
[8] AUDIO IN S-VIDEO - bijv. aansluiting camcorder met S-video bus
[9] ANTENNA - aansluiting TV antennesignaal (terrestrische ante nne of kabelaansluiting)
[10] CVBS - bijv. aansluiting camcorder met video-out-bus
[11] SCART 1 - bijv. aansluiting satellietontvanger

3.3 Bedieningstoetsen en functies van de afstandsbediening

Om het TFT-beeldscherm met de afstandsbediening te kunnen bedieren,要去 de stekker in het stopcontact zitten en要去 de aan/uit-schakelaar ingeschakeld zich.

De infrarood-afstandsbediening werkkt alleen, als er zich geen hindernissen:tussen de afstandsbediening en de infraroodsensor op de voorzijde (onderaan) van het beeldschem bevinden. De reikwijdte van de afstandsbediening bedraagt ca. 6 m.

Als de batterijen zwakker worden, worden ook de reikwijdtve van de afstandsbediening korter. Vervang de batterijen in dit geval. U mag alleen 2 batterijen van het type LR03 AAA 1,5 V gezruiken.

Gebruikte batterijen horen nicht thus in het normale huisvuil. Geef ze af op een verzamelpunt voor gebruikte batterijen (bijv. een batterij-verzamelbox bij de dealer) of doe ze bij het KCA

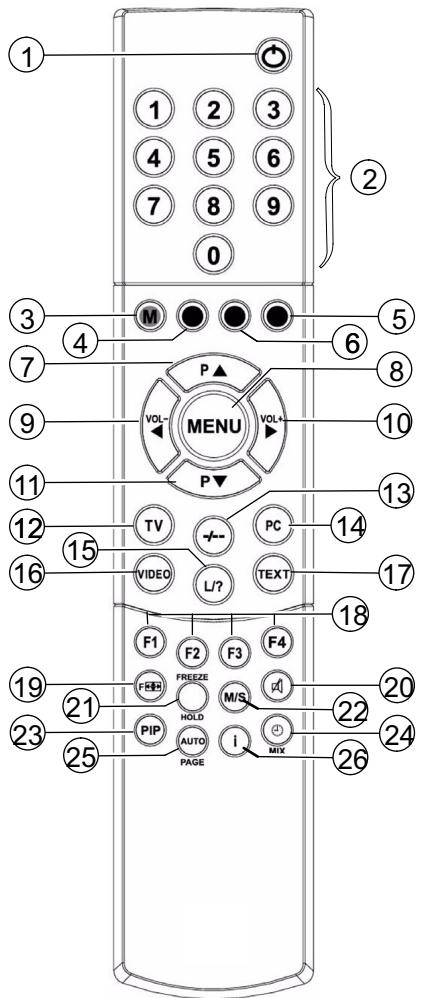

[1] Stand-by toets
[2] Programmatoetsen 1-9, 0
[3] Toets M (Memo), rood
[4] Toets groen
[5] Toets blauw
[6] Toets geel
[7] Toetsprogrammakeuze omhoog
[8] Menu-toets
[9] Toets voor harder zetten van het volume /richtingstoets links
[10] Toets voor harder zetten van het volume / richtingstoets rechts
[11] Toetsprogrammakeuze omlaag
[12] Toets voor directe keuze TV-gebruik
[13] Toets voor het heb een en wee schakelenussen een- en meercijferig programmanummer
[14] Toets voor directe keuze PC-gebruik
[15] Toets voor functie programmalijst bij TV-gebruik resp. functies bij teletektst-gebruik
[16] Toets voor directe keuze videogebruik
[17] Toets directe keuze teletekst
[18] F2 = FREEZE toets (teletekst-gebruik)
F1 - F4 = Functietoetsen voor configuratie-afhankelijkke functies
[19] Keuzetoets beeldormaat
[20] Toets voor het uitschakelen van het geluid
[21] HOLD toets
[22] M/S toets
[23] PIP toets (picture-in-picture)
[24] Toets voorijdssweergave / MIX-toets
[25] AUTO resp. PAGE toets
[26] Info-toets

De meegeleverde afstandsbediening kan qua design awijken van de afstandsbediening die hier is afgebeeld.

3.4 Bedieningstoetsen op het apparatus

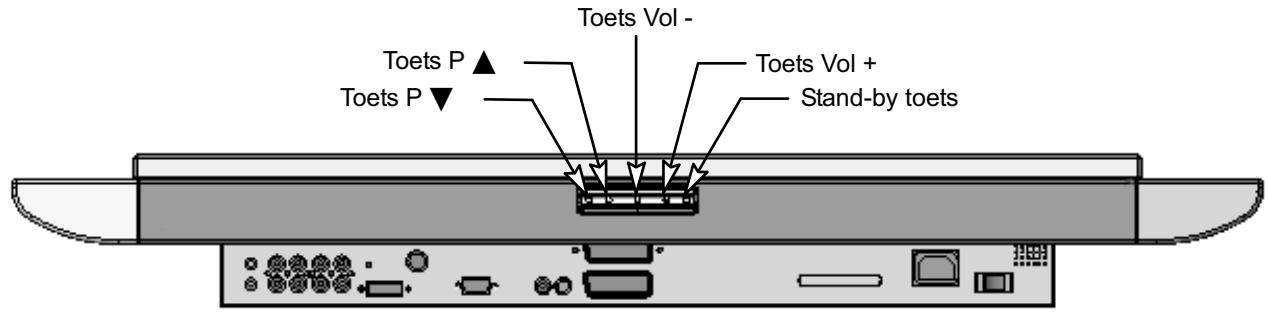

De functies van de toetsen op het apparaat stemmen overeen met die op de afstandsbediening!

4. Eerste ingebruikname

Zet alle betrokken apparaten, ook het TFT-beeldscherm, UIT voordat u een verbinding gaat make.

4.1 Plaatsen en uitpakken

Deplaats kiezen waar het apparaat komt te staan

Blinkrichting

• Ondanks de große beeldhoek presteert het TFT-beeldscherm het best bij een directe verticale blinkrichting. Stel het beeldscherm af op de blinkrichting die u het meest gebruikt.

De plaatswaar u het beeldschem neerzet

• Lichtreflectie

Zet het beeldscherm Niet tegenover vensters of anderelichtbronnen.

Toegang tot de stroomaansluiting

De stroomaansluiting en de aan/uit-schakelaar要去en algid binnen bereik zich.

Luchttoevoer

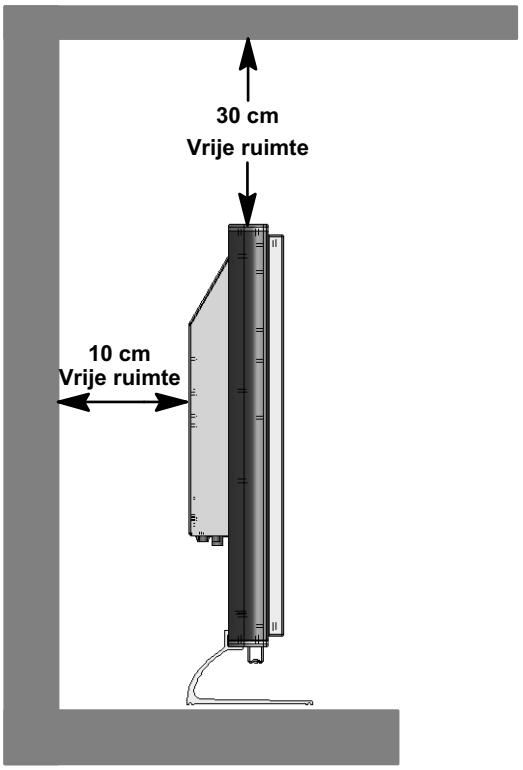

Laat ten opzichte van meubilair een vrij ruimte open van tenminste 10 cm aan de zijkant enaar achteren toe.

Naar boven toe要去 de afstand tenminste 30 cm ten opzichte van meubilair of het plafond bedragen.

• Omgevingstemperatuur

Voor een veilig en betrouwbaar gebruik要去 de omgevingstemperatuur:tussen de 5^ en 35^ liggen.

UITPAKKEN

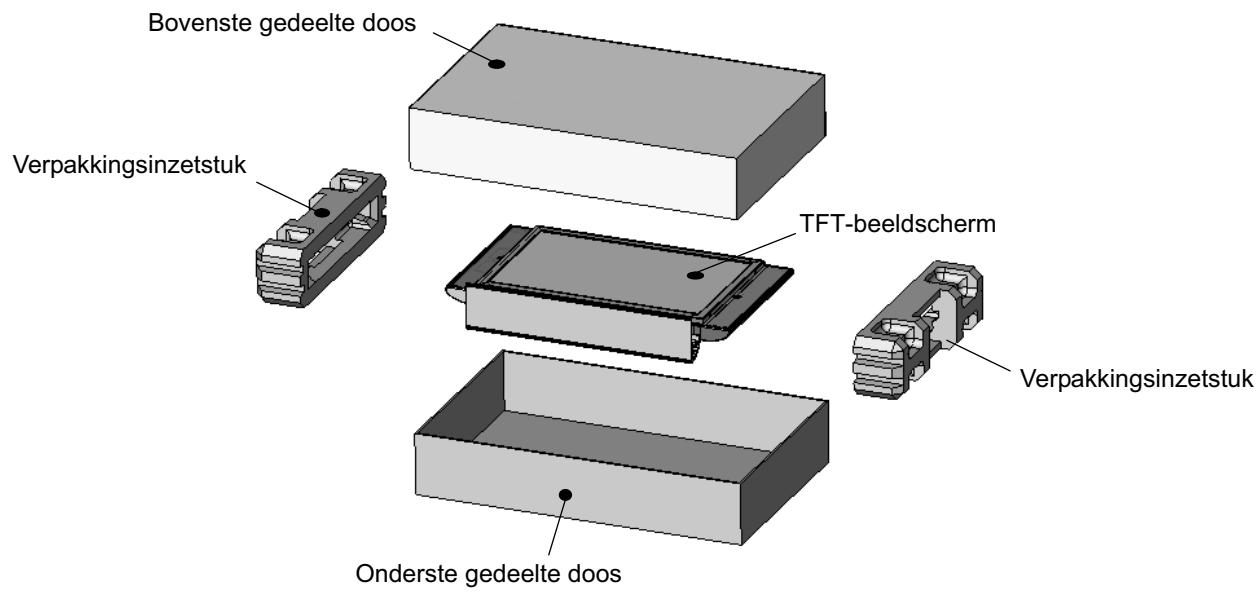

Leg de doos met de onderkant op een vaste ondergrond. U herkent de bovenkant aan de richting van de pijlpunten op de lange zichde van de doos.
Snijd het verpakkingsband aan de openingskanten door en neem het bovenste gedeelte van de doos waar boven toe weg.

Als u het TFT-beeldscherm uit de doos neemt,要去 u het in het midden aan de beide verpakkingsinzetstukken vastpakken.

Wij raden u aan, het TFT-beeldscherm met twee Personen uit de verpakking te nemen.

4.2 Sluit het apparaat aan en schakel het in

Aansluiten (kijk voor een overzicht van de aansluitingen op de afb. pagina 5)

Steek de stroomkabel in de stroomingangsbus op het beeldschem en steek de stekker in het stopcontact.

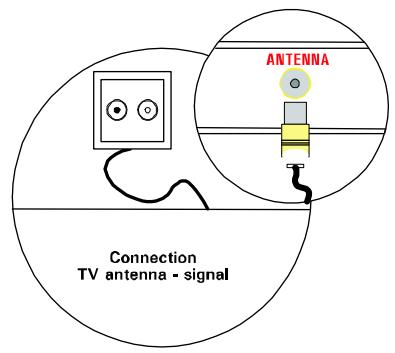

• Kabelaansluiting / terrestrische antennae

Als u een kabelaansluiting of een terrestrische antennw wilt aansluiten,要去 u hiervoor de bus ANTENNA gelebruiken.

• Satellietontvanger

Als u uw tevisieprogramma's via satelliet wilt ontvangen, moet u uw receivever met een scartkabel op de bus SCART 1 of SCART 2 aansluten.

SCART 1 heeft bovendien een aansluiting voor RGB-bronnen, bijv. een DVD-speler.

PC

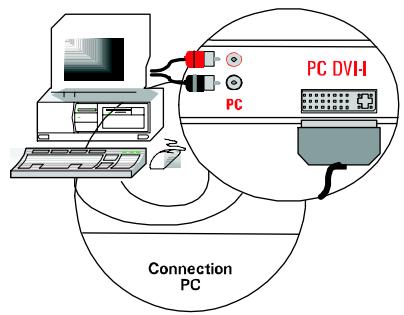

Als u uw pc op het TFT-beeldscherm wilt aansluiten, gebruikt u de PC DVI-I bus. Als uw pc een analoge VGA-uitgang heeft, moet u een kabel DVI-I op 15 Pin HD-Sub gebruiken.

Bijoudere types grafische PC-kaarten bestaat de kans dat pin 9 dicht is. Neem contact op met once service-hotline als dit het geval is.

Voorbereiding

• Afstandsbediening

Maak het deksel van het batterijvakje op de achterkant van de afstandsbediening open en doe de twee meegeleverde batterijen (type LR03 Micro AAA) in de afstandsbediening. Kijk op de aangegeven polariteiten onderin het batterijvakje. Maak het batterijvakje wee dicht.

Inschakelen

Zet de aan/uit-schakelaar op de achterkant van het beeldscherm in stand "I". Nu staat het beeldscherm in stand-by en=kunt u het met de afstandsbediening inschakelen.
- Kabelaansluiting/terrestrische antennae

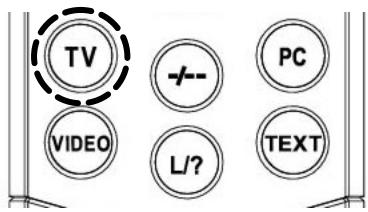

Schakel het beeldscherm in met de toets TV op uw afstandsbediening.

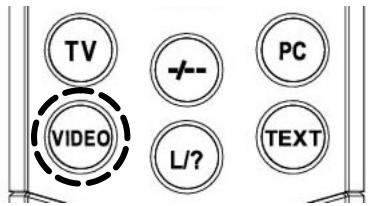

• Satellietontvanger

Zet uw satellitontvanger aan en schakel het beeldscherm in met de toets VIDEO op uw afstandsbediening. Denk eraan: alaar gelang op welke SCART-bus uw ontvanger aangesloten, moet u de toets VIDEO Meerdere malen indrukken.

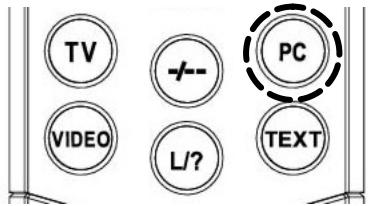

PC

Zet het beeldscherm aan met de toets PC op uw afstandsbediening en kies de desbeteffende signalang (PC(RGB) of PC(DVI)). Hierveoor roept u met de toets MENU op uw afstandsbediening het OSDmenu van uw beeldscherm op en kiest u in het submenu INGANGEN uw ingangssignaal.

4.3 OSD-menu Bediening

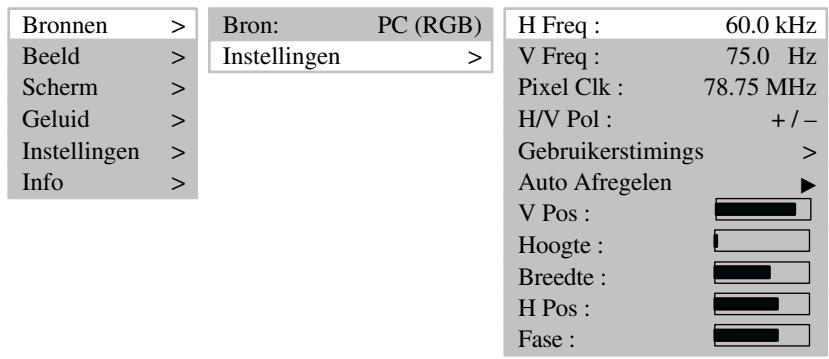

U kunt uw TFT-beeldscherm instellen en bedieren met behulp van de eenvoudige OSD-menubesturing. Hiervoor zich er 6 toetsen op uw afstandsbediening:

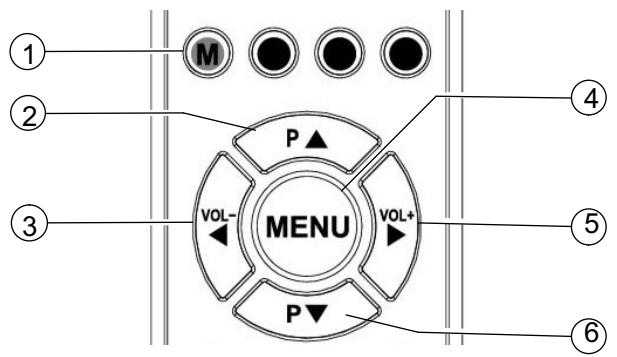

[1] M-toets Hiermee slaat u aangebrachte veranderingen op in het geheugen.
[2] P ▲ toets Opwaartse beweging in het OSD-menu. Het gekozen menu of de gekozen functie krijgt een gekleurde awhile. Als functies als waarde of als balkdiagram weergegeven worden,kest u met deze toets de waarde verhogen.
[3] toets Terug hier het vorige menu. U verlaat het gekozen submenu c.q. de gekozen functie.
[4] MENU-toets OSD-hoofdmenu in beeld brengen. Het hoofdmenu verschijnt links bovenaan op het beeldscherm. OSD-menu latent verdwijnen.
[5] toets Hiermee activeert u het geselecteerde submenu c.q. de geselecteerde functie. Het geselecteerde menupunt wordt krijgt een groene achtergrund en kan veranderd worden.
[6] P toets Neerwaartse beweging in het OSD-menu. Het gekozen menu of de gekozen functie krijgt een gekleurde awhile. Als functies als waarde of als balkdiagram weergegeven worden,kest u met deze toets de waarde verlagen.

VERANDERINGEN OPSLAAN

Met een druk op de toets M op uw afstandsbediening (zie de afb. bovenaan) slaat u de veranderingen die u hebt aangebracht op. Ook als u het OSD-menu verlaat, worden de veranderingen opgeslagen.

4.4 Basisinstallingen OSD-menu

OSD TAAL VERANDEREN

Uw beeldscherm heeft een 6-talig OSD-menu (Duits, Engels, Frans, Italiaans, Nederlands en Spaans). Om de vooraf ingestinge taal te veranderen, roept u in het hoofdmenu het menupunt INSTELLINGEN op. Activeer in hetsubmenu het menupunt TAAL en kies de gewenste taal:

Bronnen	>
Beeld	>
Scherm	>
Geluid	>
Instellingen	>
Info	>

Info Signaalbron:	Aan
Taal:	Nederland
OSD instellingen:	>
Power Down/Stand-By:	>
Reset fabrieksinstellingen:	>

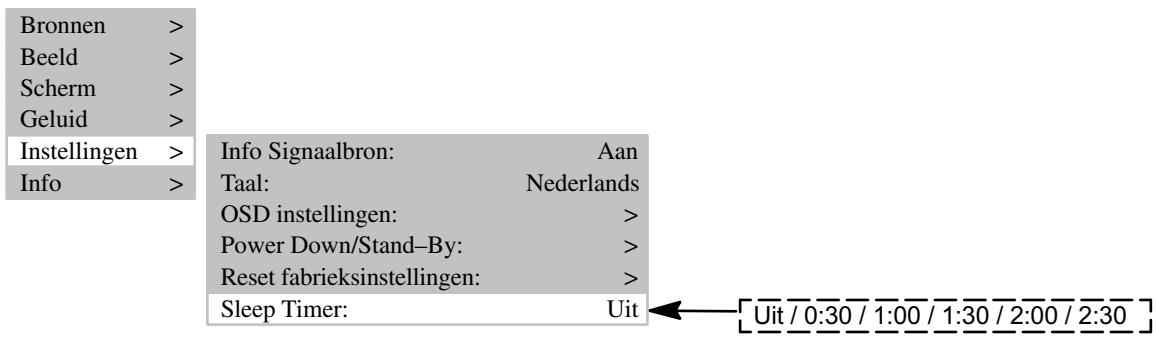

Sleep Timer:	Uit

DE EIGENSCHAPPEN OSD-MENU VERANDEREN

Om de weergave resp. de verschijnduur (de duur na de LASTe keer indrukken tot aan het verdwijnen) van het OSD-menute veranderen, kiest u in het hoofdmenu het menupunt INSTELLINGEN. In het submenu OSD INSTELLINGEN krijgt u nog een ander menuaangeboden met de menupunter Time OUT (keuzemogelijkheden: 5, 10 en 15 seconden) en TRANSPARANT (keuzemogelijkheden: Aan en Uit):

Bronnen	>
Beeld	>
Scherm	>
Geluid	>
Instellingen	>
Info	>

Info Signaalbron:	AAN
Taal:	Nederlandsls
OSD instellingen:	>
Power Down/Stand-By:	>
Reset fabrieksinstellingen:	>
Sleep Timer:	Uit

Time out:	5 s
Transparant:	Uit

U hebt de möglichkheid om alle veranderingen die u in het OSD-menu hebt aangebrachte wee terug te zetten op de oorspronkelijke fabrieksinstelling. Hiervoor kiest u in het hoofdmenu het menupunt INSTELLINGEN en activeert u in het submenu het menupunt RESET FABRIKSKINSTELLINGEN:

Bronnen	>
Beeld	>
Scherm	>
Geluid	>
Instellingen	>
Info	>

Info Signaalbron:	AAN
Taal:	Nederlandsls
OSD instellingen:	>
Power Down/Stand-By:	>
Reset fabrieksinstellingen:	>
Sleep Timer:	Uit

4.5 Installingen bij de eerste ingebruikname

TV-GEBRUIK

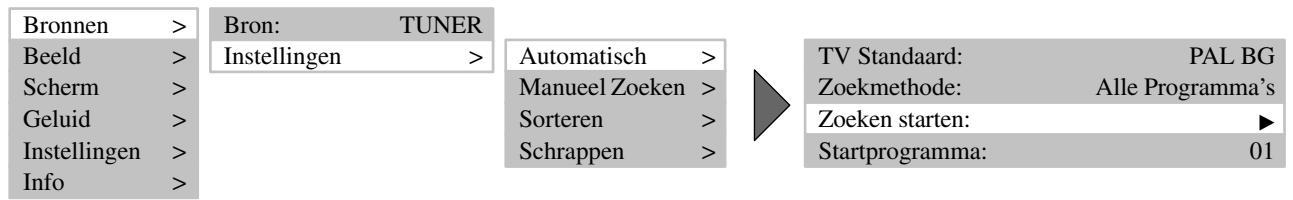

• Automatische zenderzoekfunctie

Als u uw programma's uitsluitend via satelliet ontvangt, hoeft u de automatische zenderzoekfunctie Niet te gebruiken. Om de automatische zenderzoekfunctie te starten, moet u als volgt te werk gaan:

Schakel het beeldschem in met de toets TV op uw afstandsbediening.
Roep met de MENU-toets op uw afstandsbediening het OSD-menu op en kies het menupunt BRONNEN. Er verzschijnt een submenu.
Kies in het submenu het menupunt INSTELLINGEN. Er verschijnt nog eensubmenu.

Kies nu het menupunt AUTOMATISCH en activeer het submenupunt ZOEKEN STARTEN. De automatische zenderzoekfunctie begint te lopen.

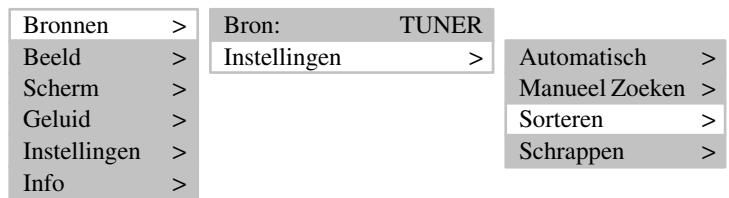

TV ZENDERS SORTEREN

1 ARD	2	3	4	5	6	7	8	9	10
11 ZDF
21 WDR
31 ____
41
51
61
71
81
91								99
(Groen): Een programma kiezen. Nu: 31 MENU: Beëindigen
(Blauw): Een lege programmaplaats invoegen
(Geel): Gekozen programma waar huidigeplaats verschuiven

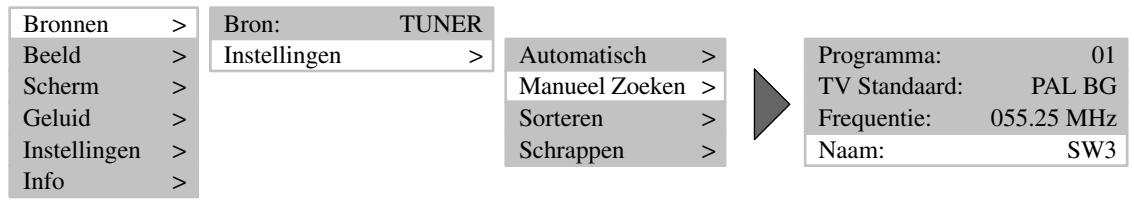

Programmanaam wijzigen

Als het TFT-beeldscherm de zendernaam aan de hand van het televisionsignaal ken herkennen, worden de herkende naam op het ingestelde programmanummer opgeslagen. Als de programmanaam Niet worden herkend, verschijnt bij de naam het programmanummer (bijv. PR02).

Ga als volgt te werk als u de programmanaam wilt veranderen:

Beweeg de marketing met de toets of aan het menupunt Naam.
Druk nu op de toets om de eerste tekenpositie te selecteren.
Met de toetsen en kunt u het tekenoverzicht doorbladeren, totdat het gewenste teken op de door u gesele- teerde tekenpositie verschijnt.
F Gebruik de toets om de volgende tekenpositie te selecteren.
Herhaal de 3 vorige stappen totdat u de naam hebt ingevoerd. Er zichn max. 5 tekens möglichk.

PC-GEBRUIK

• De signaingang kiezen

Schakel het beeldschem in met de toets PC op uw afstandsbediening.
Roep met de MENU-toets op uw afstandsbediening het OSD-menu op. Het menupunt BRONNEN heeft een gekleurde awhilegrond.
Kies in het menu BRON de betreffende signalingang (PC (RGB) of PC (DVI)).

Bronnen	>
Beeld	>
Scherm	>
Geluid	>
Instellingen	>
Info	>
Bron: TUNER
Installingen	>

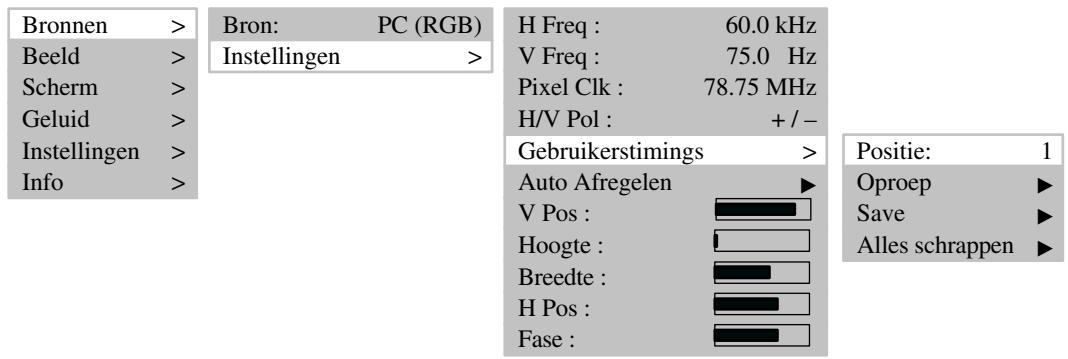

AUTO-ADJUST FUNCTIE

Als het TFT-beeldscherm voor het eerst een analoog PC videoformaat (RGB) gebruikt, voert het algid automatisch eerst de Auto-adjust functie uit. Zolang dit duurt, beweegt het beeld Lichtjes heen en weer om de optimale positie en weergave te vinden.

De H/V (horizontal/vertical) positie en de beeldgroote要去 bij sommige ongunstige PC-formaten met de hand instellen. De auto-adjust functie hangt in hoge mate af van de beeldweergave. Een schermvullend wit beeld is hiervoor zeer geschikt.

U kunt vaak gebruikte formaten opslaan als gebruikersformaten. Het beeldschem herkent de opgeslagen formaten en geegt ze onmiddelijk correct waar zonder dat u de auto-adjust functie moet UITvoeren.

Kies in het hoofdmenu het menupunt BRONNEN en roep het menu INSTELLINGEN op. Er verschijnt nog een menu.
Activeer het menupunt Gebruikersformaten.
Met het menupunt OPROEP bepaalt u het op dit moment ingestelde gebruikersformaat. Nu kut u het gebruikers-formaat bijvoorbeeld op positie 1 (8 posities+zijn möglichk) met het menupunt SAVE in het geheugen opslaan.

5. Dagelijkse bediening

5.1 In-/uitschakelen

INSCHAKELEN

Om het TFT-beeldscherm in te schakelen,要去 u de aan/uit-schakelaar in de stand "I" zetten.

• De STAND-BY-LED op de infraroodsensoricht oranje op.
  Druk nu op eén van de cijfertoetsen op uw afstandsbediening om het TFT-beeldschem aan te zetten.
• De AAN/UIT-LED op de infraroodsensoricht groen op.

UITSCHAKELEN

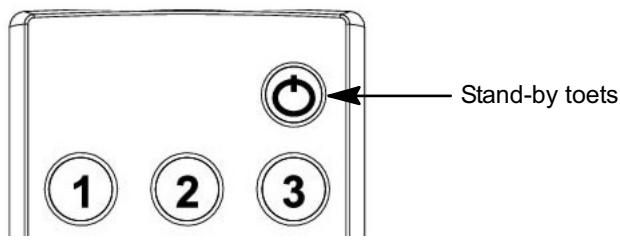

Druk op de stand-by-toets op uw afstandsbediening. Het TFT-beeldscherm schakelt wee over op stand-by.
- De STAND-BY-LED op de infraroodsensoricht oranje op.

Om het TFT-beeldschemr wee helemaal uit te schakelen, moet u de aan/uit-schakelaar in de stand "0" zetten.

5.2 Geluid instellen

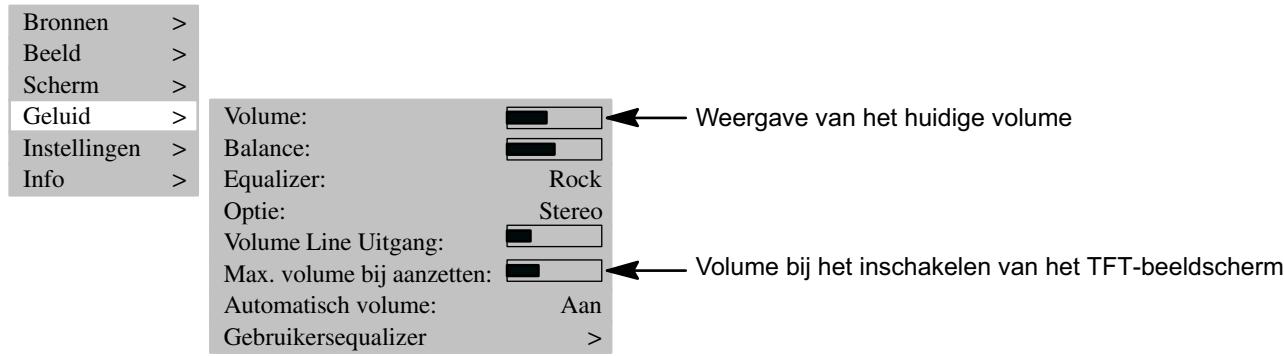

VOLUME INSTELLEN

Druk op de toets (Vol-) of (Vol +) op uw afstandsbediening om het gewenste volume in te stellen.

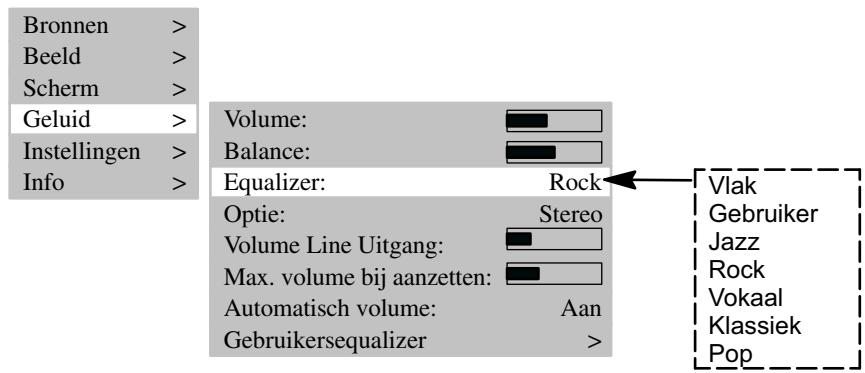

SOUNDINSTELLING

In het menupunt EQUALIZER(Int) u voorgedefinieerde klankpatronen instellen.

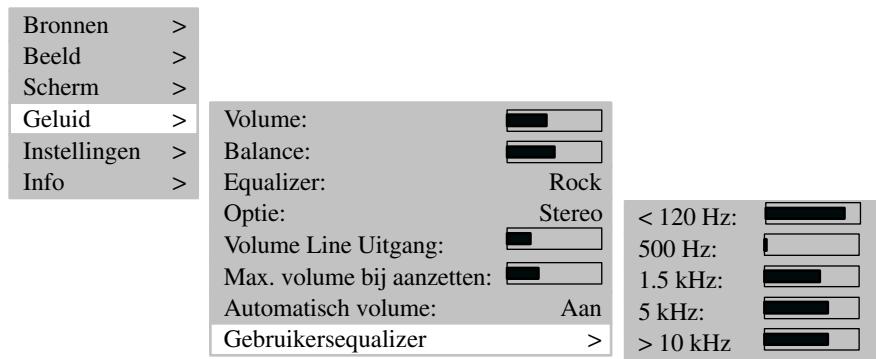

Kies het menupunt GEBRUIKERSEQQUALIZER om uw persoonlijk klankpatroon aan te make.

STOMSCHAKELING

Druk op de toets op uw afstandsbediening. Het geluid worden uitgeschakeld en op het beeldscherm verschijnt gedurende ca. 3 seconden het volgende infovenster:

Tuner:2 ZDF MUTE

U schakelt het geluid weer in als u de toets , (Vol-) of (Vol+) op uw afstandsbediening indrukt. Op het beeldschem permischijnt gedurende ca. 3 seconden het volgende infovenster:

TUNER:2 ZDF Stereo Analoog

5.3 Beeld instellen

U knot het contrast, de helderheid, de beeldscherpte en de kleuren instellen zoals u dat wenst.

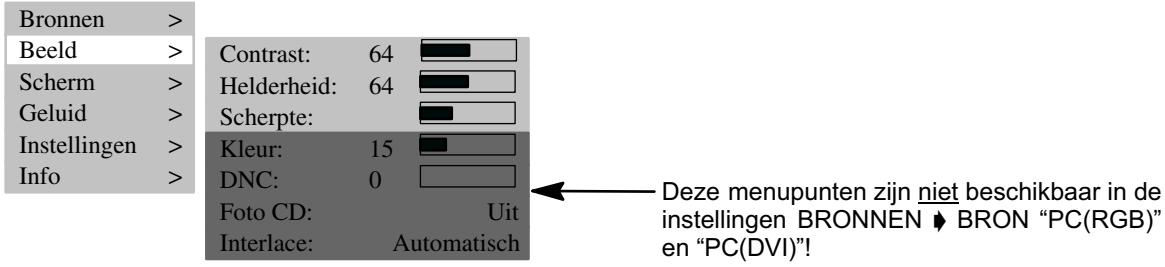

CONTRAST / HELDERHEID / BEELDSCHERPTE / KLEUR

Druk op de toets als u de waarden wilt verhogen of op als u de waarden wilt verlagen.

• Met de instelling SCHERPTE=kunt u de weergave van het beeld verbeteren.
• Met het menupunt KLEUR(Int) u de kleurbalans veranderen:

Druk op de toets het beeld worden groener.
Druk op de toets , het beeld worden roder.

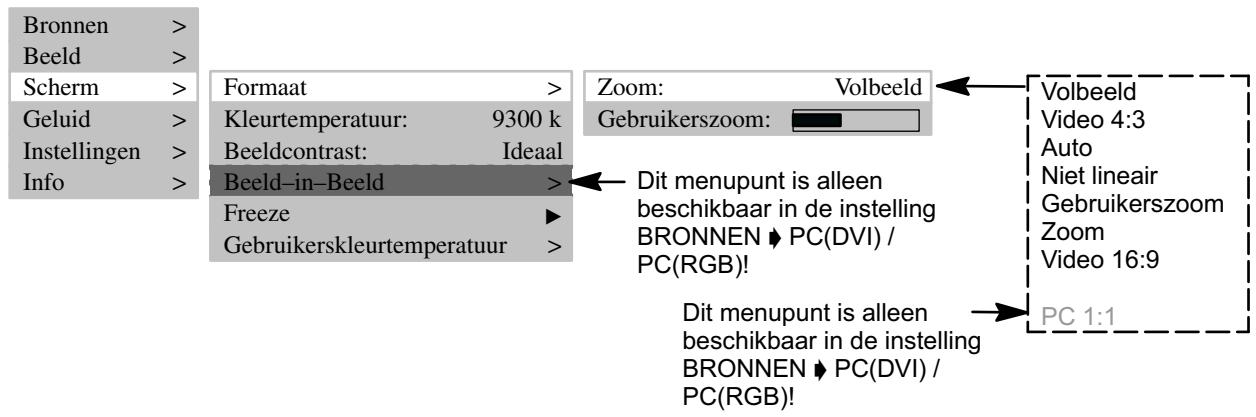

BEELDFFORMAAT

In het menupunt SCHERM FORMAAT ZOOMkest u vooraf ingestelde formaten selecteren.

Met het menupunt GEBRUIKERSZOOM hebt u de möglichkheid een eigener gebruikersformaat aan te make. Om uw gebruikersformaat te activeren, kiest u in het menupunt ZOOM de GEBRUIKERSZOOM.

Volbeeld

In deze formaatinstelling wordt het beeld zodanig in horizontale en verticale richting aangepast, dat er alkijd spreke is van een schermvullende weergave.

Video 4:3

Deze formaatinstelling geeft een PAL 4:3 beeld wee in de correcte beeldverhouding. Aan linker en de rechter rand van het beeldschem ziet u donkere strepen.

• Auto

Deze formaatinstelling brengt het ingangssignaal automatisch in horizontale en verticale richting alttijd op schaal in een schermvullende weergave. Het herkent 16:9 filmformaten en brengt ze op schaal met de ingestelde factoren.

• Niet lineair

Deze formaatinstelling brengt het ingangssignaal automatisch in horizontale en verticale richting schermvullend op schaal, maar Niet lineair. Dit betekent dat de beeldscheminhoud in het midden van het beeldschem origineel worden weergegeven en dat er� aan de randen toe een sterkere scalering plaatsvindt.

• Gebruikerszoom

In deze formaatinstelling kut u een persoonlijk beeldformaat weergeven binnen het bereik van 40% t/m 140 % van de oorspronkelijke beeldgroote.

• Zoom

De handmatige omschakeling van de formaatinstelling video 4:3 op zoom rekt het beeld in verticale en horizontalerichting ca. 20% verder uit dan de schermvullende weergave. Als u dan films bekijkt in het formaat 4:3, worden dedonkere strepen onderaan en bovenaan op het beeldschem gereducerd.

Video 16:9

Deze formaatinstelling geeft een PAL 4:3 beeld zodanig wee der geen donkere strepen rechts en links op het beeld-schemzichtbaar+zijn.

Om de formaten om te schakelen, drukt u herhaaldelijk op de toets F op uw afstandsbediening.

5.4 TV-gebruik

Het TFT-beeldscherm staat in stand-by.

Om het apparaat in te schakelen, drukt u op eén van de cijfertoetsen 0...9 of op de TV-toets van uw afstandsbediening.
- Tijdens de initialisatie ziet u het bedrijfslogo.
Daarna verschijnt de voor hetIRST bekeken tevisiezender (programmanummer) op het beeldscherm. Tegelijkkertijd verschrijnt gedurende ca. 3 seconden het volgende infovenster:

Tuner:2 ZDF

Stereo Analoog

Druk op de toets P resp. P om het programmanummer telkens met 1 te verhogen resp. te verlagen.
- Met de cijfertoetsen op uw afstandsbediening=kunt u elk programmanummerrechtstreeks kiezen.

TELETEKST

Uw TFT-beeldscherm kan TOP/FLOF teletekstinformatie ontvangen en weergeven.

Zoek een zender met teletekstpage's.
Druk op de toets TEXT op uw afstandsbediening om teletekt in beeld te brengen.

• Om bepaalde teletekstpagea's rechtsstreeks op te roepen, moet u de cijfertoetsen gebruiken.
• De rode, groene, gele en blauwe toets op uw afstandsbediening hebben alaar gelang het type teletekst verschil-lende functies, die onderaan op de teletekstpagina te zien zich.

5.5 PC-GEBRUIK

Zet het TFT-beeldscherm en de PC UIT.
Sluit het TFT-beeldscherm met een normale videokabel op uw pc aan (de DVI-stekker op het beeldscherm en de HD-Sub-stekker op de pc).
Zet het TFT-beeldscherm en de PCeer AAN.
- In het menupunt INGANGEN BRON要去 PC (RGB) ingesteld zich. Bij het inschakelen herkent de TFT-beeldscherm automatisch welk beeldformaat er op de pc is ingesteld. Die informatie verschijnt in een infoventor.

RGB-1024x 768

Volbeeld

5.6 Gebruik met andere apparaten

VIDEORECORDER

Zet het TFT-beeldschem en de videorecorder UIT.

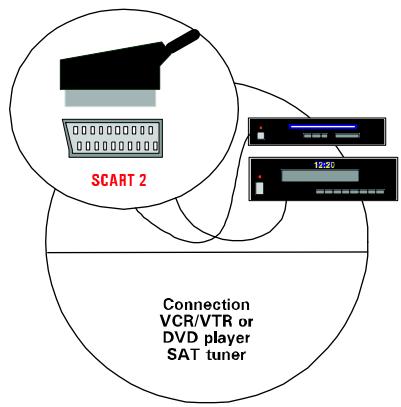

U kunt uw videorecorder op 3 verschillende manieren op het TFT-beeldscherm aansluiten:

• op de antennne, lees daartoe de gebruiksaanwijzing van uw videorecorder
• met een scartkabel op SCART1 of SCART2
• als uw videorecorder een S-Video uitgang heeft, verbindt u die met de Y/C ingang.
  Zet het TFT-beeldscherm en de videorecorder waar AAN.

Als u wilt overschakelen op de aangesloten ingang (bijv. SCART1), drukt u meerdere malen op de VIDEO toets op uw afstandsbediening.

SCART 1 Volbeeld

DVD SPELER

Zet het TFT-beeldscherm en de DVD-speler UIT.
- Sluit uw DVD-speler op SCART1 of de Y/C ingang aan, als deze een S-Video uitgang heeft.
Zet het TFT-beeldschem en de DVD-speler wee AAN.
Als u wilt overschakelen op de aangesloten ingang, drukt u meertere malen op de VIDEO toets op uw afstandsbediening.

YC Volbeeld

5.7 Speciale functies

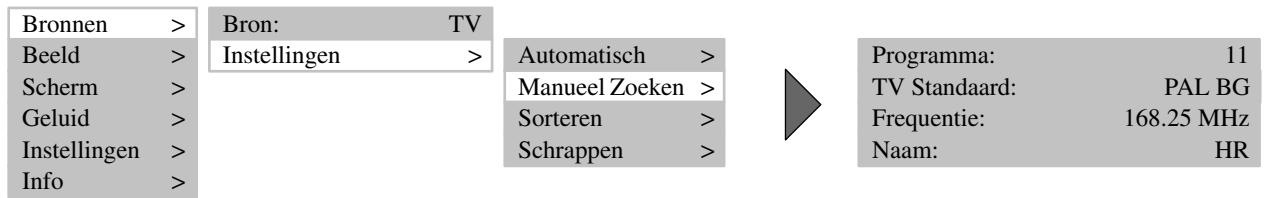

HANDMATIG PROGRAMMA'S ZOEKEN

In het menupunt PROGRAMMA toetst u een programmanummer in, dat nog Niet in gebruik is.
In het menupunt FREQUENTIE moet urechtstreeks de frequente intoetsen van de tevisiezender die u zoekt.
- Als het beeld Niet optimaal is, verhoegt c.q. verlaagt u de ingetoetste freiuentie inkleine stappen.
- Als de teilevisiezender geen naam uitzendt,kest u die in het menupunt NAAM zelf intoetsen.

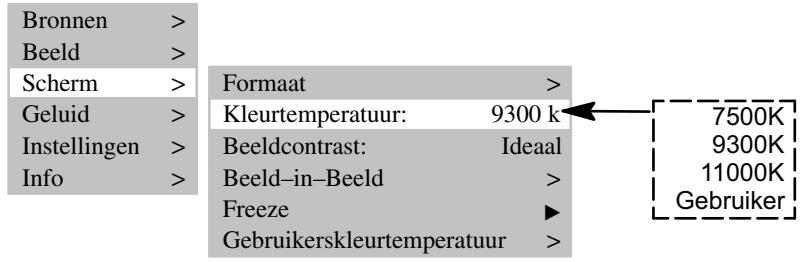

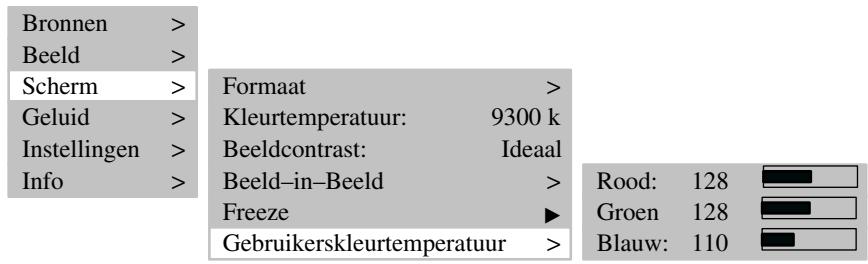

KLEURTEMPERATUUR

U kunt voor de kleurtemperatuur kiezen uit 3 voorgedefinieerde waarden of u kunt in het menupunt GEBRUIKERSKLEURTEMPERATUUR zich een waarde bepalen. Hoe lager u de kleurtemperatuur instelt, des te hoger is het roodaandeel in het beeld en wordt het beeld "warmer". Naarmate de kleurtemperatuur toeneemt, neemt ook het blauwe lichtaandeel toe en wordt het beeld "kouder".

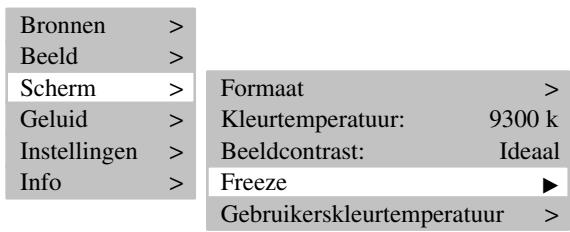

STILSTAAND BEELD

Een stilstaand beeld krijgt u met de FREEZE toets of in het menupunt FREEZE.

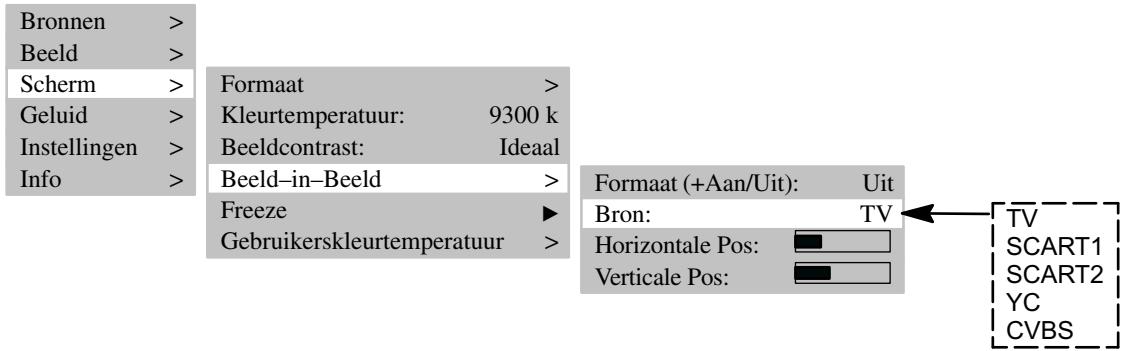

PICTURE-IN-PICTURE

De functie BEELD-IN-BEELD biedt u de mogelijkheid om bij de weergave van PC-signalen, videobeelden in beeld te breden.

• Het menupunt BEELD-IN-BEELD is alleen zichtaar in de instellenen BRONNEN BRON PC(DVI) / PC(RGB) c.q. de PIP toets is actief.
  Druk op de PIP toets. Het beeld van de ingang die u met het menupunt SCHERM BEELD-IN-BEELD BRON hebt ingesteld (bijv. tuner), verschijnt nu in het huidige beeld.
• Als u geen signala op die ingang krijgt, dan blijft het in beeld gebrachte venster donker.
• De positie en de grootte van het venster kunt u zich instellen. Als u uw persoonlijke instellingen wilt activeren,要去 u het menupunt FORMAAT op Aan zetten.

U knot het TFT-beeldschem zodanig instellen, dat het na een bepaaldeijd automatisch wordenuitgeschakeld.

Kies in het menupunt SLEEP TIMER één van de aangegevenijden.

• Als die tijd verstreken is, worden het TFT-beeldscherm automatisch uitgeschakeld.

TWEKANAALGELUID OMSCHAKELEN

Tweekanaalgeluid houdt in dat de kijker de möglichkheid heegt om bij films te kiezen of hij de nagesynchroniseerde versie of de versie in de oorspronkelijke taal wil horen.

Als er tevisieprogramma'suit gezonden worden met tweekanaalgeluid, is eerst kanaal A actief.

Druk op de toets M/S op uw afstandsbediening als u wilt overschakelen op kanaal B.

6. Fouten verhelpen

Als uijdens het gebruik van uw TFT-beeldscherm een fout macht constateren, lees dan de onderstaande lijst met fouten resp. met oplossingen door, voordat u het apparaat voor reparatie wegbrengt. Misschien kut u de bout zich heel gemakkelijk verhelpen. Als bijvoorbeeld de stekker van het beeldscherm Niet in het stopcontact zit of als er problemen+zijn met de ontvanginstallatie (antenne), dan zou u onterecht+kennen vermoeden dat het beeldscherm defect is.

Als de gegeven instructies Niet het gewenste resultaat opleveren, dan要去 u het apparaat met de aan/uit-schakelaar UIT zieten en de stekker uit het stopcontact trekken.

Probeer nooit het apparaat zich te repareren en haal in geen geval de afdekking achteren op het apparaat weg.

FOUT	MOGELIJKE OORZAAK	MOGELIJKE OPLOSSING
Geen beeld en geen geluid, hoewel de stekker in het stopcontact zit en het apparaat is ingeschakeld.	·Aan/Uit-schakelaar staat in de stand "0" (UIT). ·De stekker van het apparaat zit nicht in het stopcontact. ·Defecte stroomkabel.	·Zet de Aan/Uit-schakelaar in de stand "1". ·Steen de stekker van de stroomkabel in het stopcontact. ·Bel de service-hotline op.
Beeldscherm donker.	·Contrastinstelling te gering. ·Geen ingangssignaal, verkeerde in-gang gekozen.	·Helderheid en/of contrast goed instellen. ·Stroomkabel controlleder; juiste ingang aan de juiste bron toewijzen.
Te zwakke of te sterke kleuren.	·Kleur nicht goed ingesteld. ·Stroomkabel nicht goed aangesloten.	·Stel dekleur (in menupunt BEELD) in. ·Kabel correct aansluiten.
Er is een stuk van het beeld afgeknipt c.q. het beeld is Niet gecentreerd.	·Beeldpositie nicht goed ingesteld.	·Corrigeer de beeldpositie.
Het beeld is te groot of te Klein.	·Beeldformaat verkeerd ingesteld.	·Drukkere malen op de toets F totdat het scherm volledig bevuld is.
De afstandsbediening werkt nicht.	·De batterijen zich leeg. ·Tussen de afstandsbediening en de sensor bevindt zich een obstakel. ·De afstandsbediening bevindt zich bui-ten het werkingsbereik.	·Doe neue batterijen in het apparaat. ·Verwijder het obstakel tussen de afstandsbediening en de sensor. ·Gebruik de afstandsbediening binnen het aangegeven bereik.
Het getoonde beeld is te donker.	·De beeldwaliteit is nicht goed ingesteeld.	·Corrigeer de beeldhelderheid en het contrast.
Er is wel beeld, maar geen geluid.	·De stomschakeling staat aan. ·Het volume is op minimum ingesteld.	·Drukkop detoets van uw afstands-bediening. ·Zet het volume harder.
Sommige letters worden nicht weergegeven (PC-modus).		·Stel de fasepositie goed in. ·Controler deinstilling van de beeld-bredte. ·Voer een auto-adjust UIT.
Horizontale strepen bij television- of videosignalen.	·De signalbronnstaat vór het beeld-schem. ·De videokabel is onvoldoende afge-schermd.	·Zet de signalbronnen altdijd naast ofchter het beeldschem. ·Gebruik alleen hoogwaardige signal-kabels met een hoge schermdemping.
Om alle instelleningen waar in de oorspronkelijke toestand te brengen, gebruikt u het menupunt INSTELLINGEN ◆ FABRIEKSINSTELLINGEN!

Temperatuurwaarschuwing

Als het TFT-beeldscherm te heet worden, verschijnt er een rood waarschuwingsvenster in de linker bovenhoek van het beeldscherm (zie de afb. links). Als u nu Niet goed ventiliert, bestaat de kans dat het beeldscherm automatisch in de stand-by-modus worden geschakeld.

Grotte / diagonal:	75 cm (30") 15:9 formaat
Zichtbare beeldgrotte:	643 mm (horizontal) x 386 mm (vertical)
Resolutie:	1280 x 768 beeldpunter
Kleurweergave:	16.7 miljoen kleuren gegelijk
Beeldhoek:	170° typisch
Contrastverhouding:	500:1 typisch
Luminantie:	450 cd/m² typisch
Reactietijd:	25 ms
Pixelfouten:	lichte en donkere punten in totaal ≤ 7 minimum afstand:tussen twee donkere punten ≥ 5 mm
VIDEONORMEN
TV / video:	PAL (BG, I, DK/K', M, L/L') / SECAM / NTSC
TV-tuner:	PAL / SECAM, 47 - 861 MHz (VHF, UHF, Hyperband)
PALplus, Cinescope:	Automatische formaathekenning (schermvullend)
Formaten:	4:3, 16:9, Video NLS, schermvullend, zoom, gebruikerszoom (40%-140%)
FREQUENTIEBEREIK PC
Horizontale freqentie:	30 - 80 kHz
Verticale freqentie:	50 - 90 Hz
Klokfrequentie:	max. 140 MHz
Resoluties:	DOS: 640 x 480 @ 60 Hz, 720 x 400 @ 70 Hz, VGA: 640 x 480, SVGA: 800 x 600; XGA: 1024 x 768 50 Hz - 90 Hz WXGA: 1280 x 768 @ 60 Hz, SXGA: 1280 x 1024 50 - 75 Hz
Aanbevolen resolutie:	1280 x 768 @ 60 Hz
Formaten:	1:1, schermvullend, formaatvullend, zoom, gebruikerszoom
INGANGEN/AANSLUITINGEN/SYNCHRONISATIE
PC/video-ingang:	RBG analogo en automatische sync-detectie
Video-aansluitingen	TV Tuner:	IEC, 75 Ohm ingangsweerstand
	SCART1:	RGB, CVBS ingang, CVBS uitgang,
	SCART2:	CVBS ingang, CVBS uitgang,
	SCART1/SCART2:	audio in-/uitgang
	CVBS:	RCA-Cinch
	Y/C:	MiniDIN (HOSIDEN)
PC aansluiting analogoog/digital:	DVI-I
Audio-aansluitingen	Geintegreerde speakers :	2 x 2 breedband met 2 x 7 W sinus
	Stereo-ingang:	3 x cinch 1 Vrms (FBAS, Y/C, PC),
		2 x SCART 1 Vrms
	Stereo-uitgang:	1 x cinch, regelbaar
Synchronisatie:	Sync op groen, composite sync met automatische herkenning, gescheiden H- en V-sync
Bedieningselementen:	Aan/Uit-schakelaar, IR-afstandsbediening (OSD-menu 6 talen)
GEBRUIKSOMSTANDIGHEDEN
Temperatuur:	5 °C - +35 °C (gebruik), -20 °C - +60 °C (opslag)
Luchtvochtigheid:	20% - 85% (niet condenserend)
Hoogte:	max. 2.000 m (7.000 ft)
DATANETWERKAANSLUITING
Spanningstoevoer:	220 V - 240 V AC
Netfrequentie:	50 Hz ± 10%
Stroomverbruik:	140 W typisch, 5 W in stand-by mode
AFMETINGEN EN GEWICHT
Beeldscherm h x b x d:	535 mm x 870 mm x 140 mm
Gewicht:	17 kg
