Algemene informatatie

Noteer voor verwangsgonderdelen of technische ondersteuning de motor model-, typeen codenummers en de aanschafdatum. Deze nummers bevinden zich op uw motor (zie den Kenmerken en bedieningen pag).

Aanschafdatum:

MM/DD/JJJJ

Motor model:

Model:

Type:

Code:

Motorvermögen klasseringinformationie

De bruto vermogenklassering voor individuele benzine motormodellen is gelabeld in overeenstemming met SAE (Society of Automotive Engineers) code J1940 (Vermogen Kleine Motoren & Procedure Koppelklassering) en het geclassificeerde vermogen is verkreten en gecorrigeerd in overeenstemming met SAE J1995 (Revisie 2002-05). Koppelwaarden zijn verkreten bij 3060 t/min., vermogenwaarden zijn verkreten bij 3600 t/min. Het werkelijk bruto motorvermögen zal lager zichen en worden beinloed door onder andere omgevingsbedrijsfomstandigheden en verschillen van motor tot motor. Vanwege de große verschienenheid aan machines waarop motoren geplaatst zichen en de verschierenheid aan omgevingsaspecten met betrekking tot het gebruik van de machine, kan de bezinemotor mogelijk Niet het opgegeven bruto vermogen leveren indien gebruikt in een bepaalde machine (werkelijk "beschikkaar" of netto vermogen). Dit verschil wordtveroorzaakt door allerlei factoiretozoals, maar zicheren beperkt tot, accessoires (luchtfilter, uitlaat, laden, koelen, carburateur, brandstofpomp, enz.), beperkingen van de toepassing, bedrijsfomstandigheden (temperatuur, luchtvochtigheid, hoogte) en verschillen van motor tot motor. Vanwege beperkingen met betrekking tot fabricage en capaciteit, kan Briggs & Stratton een motor met een hogere vermogenklassering leveren om de motor van deze motorseries te verrangen.

Gebruikereiligkeit

VEILIGHEID EN BEDIENINGSSYMBOLEN

Brand

Bewegende Delen

Olie

Giftige dampen

Snel

Langzaam

Stop

Explosion

Schok

Brandstof

Choke

Aan Uit

Brandstofkraan

Terugslag

Draag bescherming

Gevaarlijke chemische stof

Lees de
gebruiksaanwijzing

Heet Oppervlak

Bevriezing

Symbolen en Waarschuwingen

Het verilgheid waarschuwingssymbol wird gebruikt om verilgheidsinformatie te identificen er overGeVaren die kunnen resulteren in personlijk letsel. Een signaalwoord (GEVAAR, WAARSCHUWING, of OPGEPAST) worden met het waarschuwingssymbol gebruikt om de waarschijnlijkkeid en de potentielle ernst van het letsel aan te Geven. Daarbij kan eenGeVarensymbol gebruikt worden om het soort gevaar aan te Geven.

GEVAAR duidt op een gevaar dat, indien nicht voorkomen, zal resulteren in de dood of ernstig letsel.

WAARSCHUWING duidt op een gevaar dat, indien nicht voorkomen, kan resulteren in de dood of ernstig letsel.

OPGEPAST duidt op een gevaar dat, indien nicht vermeden, kan resulteren in Licht of matig letsel.

OPGEPAST, indien gebrukt zonder het waarschuwingssymbool, geeft een situatie aan die kan resulteren in schade aan de machine.

WAARSCHUWING

De uitlaatgassen van dit product bevatten chemicalien die in de Staat Californie befind staan kanker, geboorteafwijkingen of andere reproductive schade te kunnen verroorzaken.

WAARSCHUWING

Briggs & Stratton keur het gebruik Niet goed of autoriseert het gebruik van deze motor Niet voor teppassing op 3-wielige "Alle Terrein Voertuigen" (ATVs), motorfietsen, plezier/recreatie go-karts, vliegtuigproducten of voertuigen die bedoeld zijn voor wedestrijden. Het gebruik van deze motoren voor zulke toepassingen kan resulteren in beschadiging van eigendommen, ernstig letsel (inclusief verlamming) of zichs de dood.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Voeg, voordat U de motor start olie bij volgens de instructies van deze handleiding. Wanner U de motor zonder olie start, za deze onherstelbaar beschadigd raken en dit zal nicht door garantie gedekt zich.

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brandofexplosionekunnen ernstigebrandwonden ofde doodverozaken.

Bij het bijvullen van brandstof

• Zet de motor uit en LAST deze tenminste 2 minutes afkoelen voordat de tankdop verwijderd worden.
  Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
• De brandstoftank Niet overvullen. Vul de tank tot onceveer 4 cm onder de bovenkant van de vulopening om de brandstof te konnen lately uitzetten.
• Houd benzine weg van vonden, open vlammen, waakvlammen, ditte en andere ontstekingsbronnen.
• Controller brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig verrangen.
• Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

Bij het starten van de motor

• Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien hiermee uitgerust) op hun plaats en stevig bevestigd zich.
  Torn de motor nicht indien de bougie verwijderd is.
• Wanner de motor "verzopen" is,plaats de choke (indien hiermee uitgerust) in de stand OPEN/"RUN"(=aan), beweeg de toerentalbediening (indien hiermee uitgerust) maar de "FAST" (=volgas) positie en torn tot de motor start.

Bij het gebruik van de machine

• De motor of machine nicht kantelen tot een hoek die veroorzaakt dat benzine gemorst worden.
• De carburateur nicht choken om de motor te stoppen.
• Start of gebruik de motor nooit met verwijderde luchtfilter (indien hiermee uitgerust).

Bij het olie verversen

• Indien U de olie via de bovenkant van de olievulbuis verwijdert, dan moet de brandstoftank leeg zijn, anders kan er brandstof weglekken en brand of een explosie perooorzaken.

Bij het transporteren van de machine

• Transporteren met LEGE brandstoftank of met de benzinekraan in de stand "OFF" (=uit).

Bij het opslaan van benzine of de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze benzinedampen können doen ontbranden.

WAARSCHUWING

Het starten van de motor creeert vonden.

Explosion en brand+kunnen hetresultaat+zijn.

• Indien sich aardgas of LPG lekke in de buurt bevindt, de motor nicht starten.
• Gebruik geen onder druk staande startvloeistoffen,ondat de dampen brandhaar zich.

WAARSCHUWING

Motoen geen koolmonoxide af, een reukloos, kleurloos, gifgas.
Het inademen van koolmonoxide kan misselijkheid, flauwvallen of de dood veroorzaken.

• Start en gelebruik de motor buiten.
• De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

WAARSCHUWING

Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller maar de motor toetrekken dan U kutn loslaten.

Gebroken botten, kneuzingen of verstuikingen können het resultaat zich.

• Trek bij het starten van de motor het koord langzaamuit tot er watstand gevoeld wordt en trek het koord dan sneluit om terugslag te voorkomen.
• Verwijder alle externe machine/motorbelastingen voordat de motor gestart worden.
• Direct verbonden machinecomponenten zoals, maar Niet beperkt tot, messen, aandrijvingen, poelies, tandwielen enz.,要去en stevig bevestigd zich.

WAARSCHUWING

Handen, voeten,haar, kleren, of accessoires kuren in aanraking kom met- en verstrikt raken in draaiende onderden.

Traumatische amputatie of ernstige verscheuring kan het resultaat zich.

• De machine gebruiken met afschermingen op hun plaats.
• Houd handen en voeten weg van draaiende delen.
• Bind langhaar op en verwijder sierraden.
• Draag geen loszittende kleding, hangende koorden of zaken die verstrikt können raken.

WAARSCHUWING

Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreden bij contact.

Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.
• Installer een vondenvanger en houd deze in goede staat voordat de machine worden gezruikt op bebst, met gras of struiken bedekt ongecultiveerd land. De staat Californie vereist dit (Sectie 4442 van de California Public Resources Code). Andere staten können gelijkwaardige wetten hebben. Federale wetten zijn van toepassing op federaal land.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellingen of reparates worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elektrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderden om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfde manier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel waar dat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrivif.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vontkfter.
• Controller niep op vonken met de bougie verwijderd.

Kenmerken en bedieningen

Vergelijk de afbeelding ① met uw motor om Uzelf vertrouwd te makeen met deplaats van de diverse kenmerken en bedieingen.

Model Type Code

A. Motoridentification
B. Bougie
C. Lichtfilter
D. Peilstok/olievulopening
E. Olieffilter
F. Olie aftapplug
G. Oiedruksensor
H. Handbeschermer / roterend scherm
I. Elektrische Starter
J. Repeteerstarter (optioneel)
K. Carburateur
L. Uitlaatspruitstuk
M. Brandstofpomp
N. Brandstofffilter (optioneel)
O. Oliekoeler (optioneel)
P. Uitlaat

Werking

Oliecapaciteit (zie het Specificaties hoofdstuk)

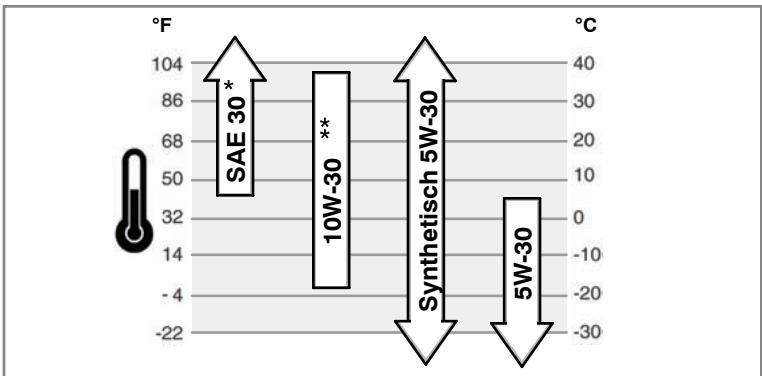

Olie Aanbevelingen

Wij raden voor de Beste prestaties het gebruik aan van Briggs & Stratton garantiegecertificierde olie. Andere hoge kwaliteit olie isaanvaardbaar wanner deze geclassifiedeerd is "for service SF, SG, SH, SJ" of hoger. Gebruik geen speciale toevoegingen.

De buitentemperaturen bepalen de juiste olieviscositeit voor de motor. Gebruik de kaart om de Beste viscositeit te bepalen voor het verwachtete buitentemperatuurbereik.

• Wordt SAE 30 olie gebruikt bij temperaturen onder 4^ , dan leidt dat tot slecht starten.
  ** Het gebruik van 10W-30 bij temperaturen boven 27^ zal resulteren in hoger olieverbruik. Controller het olieeil vaker.

Het controlleren/bijvullen van olie - Fig. ②

Voordat de olie bijgevuld of gecontroleerd worden

Plaats de motor waterpas.
Reinig rond de olievulopening.
1. Verwijder de peilstok (A) en veeg deze af met een schone doek (Fig. 2).
2. Steek de peilstok er volledig in.
3. Verwijder de peilstok en controllerer het oliepeil. Het要去 tot de "FULL" (=vol) marketing (B) op de peilstok�.
4. Indien laag, langzaam olie bijvullen via de olievulopening van de motor (C). Niet overvullen. Wacht na het olie bijvullen een minuut en controlleren dan opniew het olepeil.
5. Steek de peilstok er volledig in.

Oliedruk

Indien de oliedruk te laag is, dan za een drukschakelaar (indien hiermee uitgerust) de motor stoppen of een waarschuwing op de machine activeren. Stop wanner dit opttreedt de motor en controller het oleipeil met de peilstok.

Indien het oleieeil zich onder de "ADD" (=bijvullen) markings bevindt, voeg dan oliè bij tot deze de "FULL" marking bereikt Start de motor en controllerer op een juiste druk voordat de machineeer发展格局 worden.

Indien het oliepeil zich befindtussen de markingsen "ADD" (=bijvullen) en "FULL" (=vol), de motor nicht starten. Raadpleeg een geautoriserde Briggs & Stratton Dealer om het probleem met de oliedru te verhelpen.

Brandstof Aanbevelingen

Brandstof moet aan deze voorwaarden voldoen:

Schone, verse, loodvrije benzine.
- Een minimum octaangetal van 87/87 AKI (91 RON). Zie hieronder voor gebruik op groe hoogten.
- Benzine met tot 10% ethanol (gasohol) of tot 15% MTBE (methyl tertiary butyl ether), is acceptabel.

OPGEPAST: Gebruik geen Niet-goedekeurde benzine zoals E85. Meng geen olie door de benzine of modifiere de motor nicht voor gebruik op alternatie brandstoffen. Dit za motorcomponenten beschaden en de motorgaratie ongeldig doen makes.

Meng om het brandstofsysteme gegen het vormen van gom te beschermen een brandstofstabilisator door de brandstof. Zie Opslag. Alle brandstof is Niet hetzelfde.

Wanneer start- of prestatieproblemen optreten, verander dan van brandstoffeverancier of -merk. Deze motor is gecertificeerd om te werken op benzine. Het emissie beheersingsystem van deze mot is EM (Engine Modifications).

Grote Hoogten

Bij hoogten boven 1500 meter is een minimum 85 octaan/85 AKI (89 RON) benzine acceptabel. Om te blijven voldoen aan emissievoerschriften, is een afstelling voor groote hoogten noodzakelijk. Gebruik zonder deze afstelling veroorzaakt slechtere prestaties, hoger brandstofverbruik en toegenomen emissies. Raadpleeg een geautorisder Briggs & Stratton dealer voor informatie over afstelling voor groote hoogten.

Gebruik van de motor onder 750 meter met een große hoogten kit worden nicht aanbevolen.

Brandstof bijvullen - Fig. 3

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstige brandwondenof de doodveroorzaken.

Bij het bijvullen van brandstof

• Zet de motor uit en LAST deze tenminste 2 minuten afkoelen voordat de tankdop verwijderd worden.
  Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
• De brandstoffank Niet overvullen. Vul de tank tot onceveger 4 cm onder de bovenkant van de vulopening om de brandstoff te konnen lately uitzieten.
• Houd benzine weg van vonden, open vlammen, waakvlammen, ditte en andere ontstekingsbronnen.
• Controller brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig verrangen.
• Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.
• Reinig het gebied rond de tankdop. Verwijder de tankdop (A). (Fig. 3).
• Vul de brandstoffank (B) met benzine. Vul Niet tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren (C).
• Installer de tankdop wee.

De Motor Starten - Fig.

WAARSCHUWING

Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller maar de motor toetrekken dan U kutn loslaten.

Gebroken botten, kneuzingen of verstuikingen können het resultaat+zijn.

• Trek bij het starten van de motor het startkoord langzaam uit tot er onderstand gevoeld worden en trek dan snel om terugslag te voorkomen.

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionkunnen ernstige brandwondenof de doodveroorzaken.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter op hunplaats en stevig bevestigd+zijn.
Torn de motor nicht indien de bougie verwijderd is.
- Wonneer de motor "verzopen" is,plaats de choke (indien hiermee uitergerust) in de stand open/'run"(=aan), beweeg de toerentalbediening (indien hiermee uitergerust) maar de "FAST"(=volgas) positie en torn tot de motor start.

WAARSCHUWING

Motoren gehen koolmonoxide af, een reukloos, kleurloos, gifgas. Het inademen van koolmonoxide kan misselijkheid, flauwvalen of de dood veroorzaken.

Start en gebruik de motor buiten.
- De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er voordat U de motor start voor dat olie volgens de instructeurs in deze handleiding worden bijgewuld. Wanner U de motor zonder olie start, za deze onherstelbaar beschadigen en dit zar nicht door garantie gedekt zich.

Opmerking: Sommige motoren en apparaten haben afstandsbediening. Kijk in de betreffende handleiding voor de locatie en de bediening van de afstandsbediening.

1. Controller het oliepeil. Zie het Olie controlleren/toevoegen hoofdstuk.
2. Zorg ervoor dat de aandrijvingbedieningen van de machine, indien hiermee uitgerust, ontkoppeld zich.
3. Draai de brandstofkraan (A), indien hiermee uitergerust open (Fig. 4).
4. Druk de stopschakelaar (F), indien de machine hiermee is uitgerust, op de ON-stand.
5. Beweeg de snelheidsbediening (B) maar de volgas positie. Gebruik de motor in de volgas positie.
6. Beweeg de chokebediening (C) de choke positie.

Noot: Over het algemeen hoeft u de choke Niet te gebruiken bij het herstarten van een warme motor.

1. Repeteerstarter: Draai de startsleutel (D), indien hiermee uitgerust, maar de stand "run" (=aan).
2. Repeteerstarter: Houd de startkoordgreep stevig vast (E). Trek de startkoordgreep langzaam uit tot er watstand gevoeld worden, trek dan snel.

Noot: Indien de motor Niet na drie pogingen start, ga dan waar BRIGGSandSTRATTON.COM of raadpleeg een dealer.

WAARSCHUWING: Snel terugtrekken van het startkoord (terugslag)

zal uw hand en arm sneller maar de motor trekken dan U kutn loslaten. Gebroken botten, kneuzingen of verstuikingen hunnen het gevolg zich. Trek bij het starten van de motor het startkoord langzaam uit tot er watstand gevoeld worden en trek dan spel om terugslag te voorkomen.

1. Elektrostart: Draai de startsleutel (D)aar de stand "ON" (=aan)/"start".

Noot: Indien de motor Niet na drie pogingen start, ga dan waar BRIGGSandSTRATTON.COM of raadpleeg een dealer.

OPGEPAST: Start om de levensduur van de startmotor te verllogen steeds kortstondig (vijf seconden maximaal). Wacht een minuutussen twee startpogingen.

1. Beweeg wonneer de motor opwarmt de chokebediening (C) waar de "run" (=aan) positie.

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionkunnen ernstige brandwondenof de dood veroorzaken.

• De carburateur nicht choken om de motor te stoppen.

• Draai, met de snugheidsbediening (B) in de stand "SLOW" (=langzaam) het contactslot (D) maar de "OFF" (=uit) positie (Fig. 4).

• Druk de stopschakelaar (F), indien de machine hiermee is uitgerust, op de off-stand.
• Draai nadat de motor stopt de brandstofkraan (A), indien hiermee uitergerust, dicht.

Onderhoud

Gebruik uitsluitend originele onderden. Andere onderden können möglichn nicht zo goed presteren, schade aan de machine veroorzaken of resulteden in persoonlijk letsel. Ook kan het gebruik van andere onderden uw garantie ongelidig doen makes.

Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geauthoriseerde Briggs & Stratton dealer raadpleegt.

OPGEPAST: Alle componenten die zijn gebruikt om deze motor te bouwen要去en op hunplaats blijven voor een juiste werkung.

Emissie Behearsing

Onderhoud, verranging of reparatie van emissiebeheersing voorzieningen en systemen können uitgevoerd worden door elke reparatie-inrichting of -individu voor "non-road" motoren. Echter, voor het verkrijgen van gratis emissiebeheersing service要去 het werk worden uitgevoerd door een door de fabrik geautorisere dealer. Zie de Emissies Garantie.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellingen of reparatives worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderden om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfde manier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrivf.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vontkfter.
• Controller nieop vonken met de bougie verwijderd.

Onderhoudskaart

Eerste 5 uu

Olie verversen

ledere 8 eer of dagelijks

• Motoroliepeil controlleren
• Reinigen rond uitlaat en bediingen

Iedere 100 uur of jaarlijks

Luchtfilter reinigen
Voorfilter reinigen (indien hiermee uitgerust) *
- Motorola en filter verwangen
Bougie verrangen
- Uitlaat en vonkenvanger controlleren
Klepseling controlleren

ledere 400 ur of jaarlijks

Luchtfilter vermangen
- Brandstofffilter verwangen
Luchtkoelsysteme reinigen
Oliekoelervinnen reinigen *

• Vaker reinigen onder stoffige omstandigheden of wanner zich veel zwevend vuil in de omgeving befindt.
  ** Niet nodig tenzij zich prestatieproblemen van de motor voordoen.

Voer nooit afstellungen aan de carburateur uit. De carburateur was op de fabriek afgesteld om efficient te werkden onder de meeste omstandigheden. Als darüber afstellungoodzakelijk is, raadpleeg dan een erkende Briggs & Stratton dealer voor service.

OPGEPAST: De fabrikant van de machine waarop deze motor is geinstalleerd specifieert het maximum torental waarop de motor gebruikt za worden. Overtref dit torental Niet.

De bougie verrangen - Fig.

Controleer de elektradeafstand (A, Fig. 5) met een draadvoeler (B). Verstel zonodig de opening. Installer de bougie en draai deze vast met het anbevolen aanhaalkoppel. Zie voor afstelling van de opening of het aanhaalkoppel het Specificatis hoofdstuk.

Noot: In sommige gebieden schrijvenplaatselijke wetten het gebruik voor van een onderstandsbougie om ontstekingsignalen te onderdrukken. Indien deze motor origineel was uitgerust met een onderstandsbougie, gebruik dan voor verranging hetzelfde type bougie.

WAARSCHUWING

Draaiende motoren producen hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreden bij contact.
Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitylaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitaat- en cilindergebied.
• Installee een vondenvanger en houd deze in goede staat voordat de machine worden gezruikt op bebst, met grayscale bededkt ongecultiveerd land. De staat Californie vereist dit (Sectie 4442 van de California Public Resources Code). Andere staten konnen gelijkwaardige wetten hebben. Federale wetten zijn van toepassing op federaal land.

Inspecteer de uitlaat (A, Fig. 6) op barsten, corrosie of andere beschadiging. Verwijder de vonkenvanger (B), indien hiermee uitergerust en inspecteer deze op beschadiging of koolverstopping. Zorg er, als verwangng nodig is, voor dat uitsluitend originele onderdelen gezruikt worden.

WAARSCHUWING: Vervangingsonderdelen要去en origineel zich en op

dezelfde manier gemonteerd worden als de oorspronkelijke onderdelen, anders kan brand optreden.

De olie verrangen - Fig. 7 8 9 10

OPGEPAST: Gebruekte olie is gevaarlijk afval en moet op de juiste manier weggegooid worden. Niet met huishoudelijk afval weglooien. Raadpleeg de plaatselijke instanties, het servicecentrum de de dealer voor veilige manieren omweg te gooij/te recyclen.

Olie verwijderen

1. Ontkoppel, met de motor uit maar nog steeds warm, de bougiekabel (A) en houd deze weg van de bougie (Fig. 7).
2. Verwijder de olieaftapplug (B, Fig. 8). Tap de olie af in een goedgekeurde opvangbak.
3. Installer nadat de olie is afgetapt de olie aftapplug en draai.Deze vast.

Oliefilter verrangen (indien hiermee uitgerust)

Sommige modellen zijn uitgerust met een oliefilter. Zie voor verwangingsintervallen de Onderhoud kaart.

1. Tap de olie uit de motor af. Zie de Olie Verwijderen sectie.
2. Verwijder de oliefilter (C) en gooij deze op de juiste manier weg. Zie Fig.9.
3. Smeer, voordat U de nieuwe oliefilter installeert, de filterpakking in met verse, schone olie.
4. Installer de oliefilter met de hand tot de pakking de oliefilteradapter raakt, draai de oliefilter dan nog 1/2 tot 3/4 slag vast.
5. Vul olie bij. Zie de Olie bijvullen sectie.
6. Start de motor en LAST deze draaien. Controller terwijil de motor opwarmt op olielekkages.
7. Stop de motor en contrôleer het oliepeil. Het moet tot de "FULL" (=vol) marketing op de peilstokkommen.

Olie bijvullen

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
• Raadpleeg het hoofdstuk Specificaties voor de oliecapaciteit.
• Verwijder de peilstok (D) en veeg deze af met een schone doeck (Fig. 10).
• Giet de olie langzaam in de olievulopening van de motor (E). Niet overvullen. Wacht na het olie bijvullen een minuut en controlleren dan het oliepeil.
• Breng de peilstok waar aan en draai hem vast.
• Verwijder de peilstok en controller het oliepeil. Het moet tot de "FULL" (=vol) marketing (F) op de peilstokkommen.
• Breng de peilstok weean en draai hem vast.

De luchtfilter onderhouden - Fig. ⑪

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionkunnen ernstige brandwondenof de doodveroorzaken.

• Start of gebruik de motor nooit met verwijderde luchtfilter.

OPGEPAST: Gebruik geen perslucht of oplosmiddelen om de luchtfilter te reinigen. Perslucht kan de filter beschadigen en oplosmiddelen zullen de filter oplossen.

Zie de Onderhoudskaart voor service benodigdheden.

1. Open de vergrendelingen (A) en verwijder het deksel (B). Zie Fig, 11.
2. Verwijder de moer (D) en de houder (E).
3. Verwijder de luchtfilter (F).
4. Verwijder de voorfilter (G) , indien hiermee uitergerust, van de luchtfilter.
5. Tik om vuil los te makes de luchtfilter zachtjes gegen een hard oppervlak. Vervang de luchtfilter door een neue wanner dit erg vuil is.
6. Was de Voorfilter in een vloeibaar oplosmiddel en water. Laat deze dan grondig drogen. De voorfilter Niet inoliën.
7. Assembleer de droge voorfilter op de luchtfilter.
8. Installee de luchtfilter en bevestigudeau met de houder en moer.
9. Installee de deksel en draai deze vast.

Brandstofffilter verrangen - Fig. 12

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brandofexplosionkunnen ernstigebrandwonden ofde doodveroozaken.

• Houd benzine weg van vonden, open vlammen, waakvlammen, ditte en andere ontstekingsbronnen.
• Controller brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig verrangen.
• Voordat u de brandstofffilter verwangt dient U eerst de brandstoffank af te tappen of de brandstoffkraanRCT de taren.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfde manier geinstalleerd worden als de originele onderdelen.
• Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.
• Voordat U de brandstofffilter verrang (A, Fig. 12), indien hiermee uitgerust, eerst de brandstoffank aftappen of de brandstoffkraan zichtdraaien. Anders kan er brandstof lekker en brande of explosie voorzaken.
• Druk de lipjes (B) op de klemmen (C) samen met een tang en schuif de klemmen daarna weg van de brandstofffilter. Trek de brandstoffleidingen (D) draaiend van de brandstofffilter af.
• Controller de brandstofleidingen en -aansluitingen regelmatig op scheurtjes of lekkage. Zonodig verrangen.
• Vervang de brandstofffilter door een origineel (OEM) verwangingsfilter
• Zet de brandstoffleidingen vast met de klemmen zoals op de afbeeling te zien is.

Luchtkoelingsystem reinigen - Fig. 13

WAARSCHUWING

Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.
Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.

OPGEPAST: Gebruik geen water om de motor te reinigen. Water kan het

brandstofsysteme verontreinigen. Gebruik een borstel en droge doeok om de motor te reinigen.

Dit is een luchtgekoelde motor. Vuil kan de luchtstroom belemmeren en veroorzaken dat de motor oververhit raakt, wat resulteert in slechte prestaties en verminderde levensduur van de motor.

Gebruik een borstel of droge doek om vuil van de vingerbeschermer/roterend scherm (A) te verwijdenen. Houd verbindingen, veren en bedieningen (B) schoon. Houd het gebied rond enchyder. Houd uitlaat (C) vrij van brandhaar vuil (Fig. 13). Zorg ervoor dat de oliekoeervinnen (D) vrij van vuil zich.

Bij het opslaan van benzine of de machine met brandstof in de tank

• Opslaanuit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze benzinedampen können doeon ontbranden.

Brandstofsystem

Brandstof kan verouderen indien deze langer worden bewaard dan 30alen. Verouderde brandstof veroorzaakt dat zich zur- en gomafzettingen vormen in het brandstoffsystemen en op essentièle carburateurdelen. Gebruik om de brandstof vers te houden Briggs &

Stratton FRESH START® brandstof stabilisator, verkrijgbaar als vloeibare toevoeging of een geconcentreerde druppelpatroon.

De brandstof hoeft nicht afgetapt te worden indien een brandstofstabilisator volgens de instructies is toegevoegd. Laat de motor 2 minutes draaien om de stabilisator door het brandstofsysteme te latent circuleren. De motor en brandstof konnen dan tot 24 maanden worden opgeslagen.

Wonneer de benzine in de motor Niet is behandeld met een brandstof stabilisator, dan moet deze afgetapt worden in een geschikte container. Laat de motor draaien totdezest stopdoor brandstoffgebrek. Het gebruik van een brandstof stabilisator in de jerrycan worden aanbevolen om versheid te verzekeren.

Motorolie

Ververs, terwijl de motor nog warm is, de motorolie.

Storingzoeken

Hulp nodig? Ga waar BRIGGSandSTRATTON.COM of raadpleeg de website van de importeur 1-800-233-3723.

Specifications

Motorspecificities

Model	290000
Cylinderinhoud	29,23 ci (479 cc)
Boring	2,677 in (68 mm)
Slag	2,598 in (66 mm)
Oliecapaciteit	46 - 48 oz (1,36 - 1,42 L)

Motorspecificities

Model	300000
Cylinderinhoud	29,23 ci (479 cc)
Boring	2,677 in (68 mm)
Slag	2,598 in (66 mm)
Oliecapaciteit	46 - 48 oz (1,36 - 1,42 L)

Motorspecificities

Model	350000
Cylinderinhoud	34,78 ci (570 cc)
Boring	2,835 in (72 mm)
Slag	2,756 in (70 mm)
Oliecapaciteit	46 - 48 oz (1,36 - 1,42 L)

Motorspecificities

Model	380000
Cylinderinhoud	38,26 ci (627 cc)
Boring	2,972 in (75,5 mm)
Slag	2,756 in (70 mm)
Oliecapaciteit	46 - 48 oz (1,36 - 1,42 L)

Onderhouddspecificities *

Model	290000, 300000
Bougie elektrodeafstand	0,030 in (0,76 mm)
Bougie aanhaalkoppel	180 lb-in (20 Nm)
Ontstekingsspoel luchtspleet	0,008 - 0,012 in (0,20 - 0,30 mm)
Inlaatklepseling	0,004 - 0,006 in (0,10 - 0,15 mm)
Uitlaatklepseling	0,004 - 0,006 in (0,10 - 0,15 mm)

Onderhoudstdecificaties*

Model	350000, 380000
Bougie elektrodeafstand	0,030 in (0,76 mm)
Bougie aanhaalkoppel	180 lb-in (20 Nm)
Ontstekingsspoel luchtspleet	0,008 - 0,012 in (0,20 - 0,30 mm)
Inlaatklepseling	0,004 - 0,006 in (0,10 - 0,15 mm)
Uitlaatklepseling	0,004 - 0,006 in (0,10 - 0,15 mm)

• Het motorvermögen zal afnemen met 3,5% voor elke 300 meter boven zeiniveau en 1% voor iedere 5,6^ C boven 25^ C. De motor zal bevredigend functioneren onder een hoek tot 15^ . Raadpleeg de gebruiksaanwijzing van de machine voor maximum veilige togetestane hellingshoeken.

Algemene serviceonderdelen

Serviceonderdeel	Onderdeelnummer
Luchtfilter - behalte model 380000	394018
Luchtfilter - model 380000	692519
Voorfilter voor luchtfilter - behalte model 380000	272490
Voorfilter voor luchtfilter - model 380000	692520
Olie - SAE 30	100028
Olieffilter - 6 cm lang	492932
Olieffilter - 9 cm lang	491056

Serviceonderdeel	Onderdeelnummer
Benzinefilter - met benzinetank	808116
Benzinefilter (met benzinepomp)	691035
Benzinefilter (zonder benzinepomp)	298090
Benzinetevoeging	5041
Weerstandsbougie	491055
"Long life platinum" bougie	5066
Bougiesleutel	19374
Vonkster	19368

GARANTIEBEPALINGEN

De Briggs & Stratton Corporation zal elk onderdeel Gratis repareren of verrangen dat een defect vertoont in materiala of bewerking of beide. Transportkosten voor onderdelen die zingenzonden voor reparatie of verrangng der nee dezgarntie komen ten laste van de koper. Deze garantie is geldig voor- en onderhavig aan de onderstaende periodes en Voorwaarden. Raadpleeg voor garantieservice de dichtstbijzijnde Geautoriseerde Service Dealer in onze "dealer locater map" op BRIGGSandSTRATTON.COM, of kijk in de 'Gudden Gids".

Er is geen andere expliciete garantie. Impliciete garanties als verkoopbaarheid en geschiktheid voor een bepaald doel zich beperkt tot een yr vanaf aankoop, of to mate die door de wet is teogestaan. Alle impliciete garanties zijn uitgesloten. Aansprakelijkheid voor incidente of gevolgschades zijn uitgesloten voor zoveruitsluiting wettelijk is teogestaan. Sommige rechtsgebieden staan geen beperkingen toe met betrekking tot de lengte van impliciete garantie, en sommige rechtsgebieden staan geen beperking toe met betrekking tot gevolgschades, dus de bovenvermelde beperkingen kannen möglichnestip O van toepassing zin. Deze garantie geeft U bepaalde specifieke wettelijk rechten en U kunt möglich andere rechten hebben die van rechtsgebied tot rechtsgebied variieren.

STANDAARD GARANTIEVOORWAARDEN*

Merk/Producttype	Particulier gehruik	Commercial gebruik
VanguardTM	2aar	2aar
Extended Life SeriesTM, I/C®, IntekTM I/C®, IntekTM Pro	2aar	1aar
Snow Series MAXTM met Dura-BoreTM gietijzeren mof	2aar	1aar
Alle andere Briggs & Stratton motoren	2aar	90 Tage

• Dit zijn unsere standardar garantievooraarden. Soms kan er darüber aanvullende garantiedekking zich die nog nicht was bepaald ten tjnde van deze publicatie. Ga voor een lijst van de op dit moment geldende garantievooraarden voor uw motoraar BRIGGSandSTRATTON.COM of neem contact op met uw erkende Briggs & Stratton servicedealer.
  Motoren die worden gebruikt op "Standby" generatoren voor particuliere woningen worden uitsluitend onder particulier gebruik gegarandeerd. Deze garantie geldt nicht voor toepassenen die primair worden gebruikt ter verranging van het utiliseitsnet. Motoren die worden gebruikt voor wedstrijdracen of op commerciele of huurcircuits zijn uitgesloten van garantie.

De garantieperiode begint op de dag van aankoop van de eerste detailhandelconsument of commercie eindgebruiker en gaat door voor de tijdsperiode in bovenstaande tabel. "Particulier gebruik" betekent personlijk huishoudelijk gebruik door een detailhandelconsument. "Commercialeigruik" betekent elk ander gebruik, inclusief inkomen verschaffend gebruik of verhuurdoelende. Als een motor eenmaal commercieel gebruikt is, dan za deze daarna voor deze garantie als commercieel gebruikt worden beschouwd.

Er is geen garantieregistratie nodig om garantie te verkrijgen op Briggs & Stratton producten. Bewaar uw aankoopnota. Indien u geen bewijs van de eerste aankoopdatum Aunt overleggen op het moment dat om garantieservice verzocht worden, dan za de fabricagedatum van het product gezruikt worden om de garantieperiode te bepalen.

Over uw guarantee

Briggs & Stratton voert de reparatie onder garantie graag voor uuit en verontschuldigt zich bij voorbaat het ongemak. Reparations onder garantie mogen worden uitgevoerd door elk te geautoriseerde Service Dealer. De meeste garantiereparaties worden zo afgehandel; soms+zijn verzoeken om garantieECHTERNIGRECHTEVAARDIGD.

Indien een klant het Niet eens is met de beslissing van de Service Dealer, za een onderzoek worden uitgevoerd om te bepalen of garantie van toepassing is. Vraag de Service Dealer om alle ondersteunende feiten waar de fabriek of diens vertegenwoordigende importeur te sturen voor onderzoek. Als de Importeur of de Fabriek besluit dat de claim gerechtvaardig is, za de klant volledig vergoed worden voor die onderden die defect+zijn. Om misverstanden, die kuren optredenussen de klant en de Dealer, te voorkomen, zich hieronder sommige oorzaken van motorstoring afgedrukt die de garantie Niet dekt.

Normale slijtage: Net als alle andere mechanische apparaten haben motoren periodiek onderhoud nodig en moeten bepaalde onderdelen om de zoveelijd worden onderhoden om verrangen om goed te presteren. De garantie is Niet van toepassing als de motorschade het gevolg is van verkeerd gebruik, gabrek aan routineonderhoud, verzending, verkeerde behandeling of oplag of onjuiste installmentie. Ook vervalt hetrecht op garantie als het serienummer van de motor is verwijderd of als er iets aan de motor is gewijzigd of aangepast.

Verkeerd onderhoud: De levensduur van een motor is afhankelijk van de omstandigheden waaronder hij worden gezrukt en de mate van zorg voor de motor. Bepaalde toepassingen, zoals grondfrezen, vuiilwaterpompen of cirkelmaaiers要去en vaak werkden onder stoffige en vuile omstandigheden, die kuren leiden tot wat lijkt op voortijdige slijtage. Zulke slijtage, indienveroorzaakt door vuil, stof, bougiereiniger grit of ander schurend materiaal dat de motor is binnengedrongen door verkeerd onderhoud, worden nicht door garantie gedekt.

Deze garantie dektuitsluitend aan de motor gerelateerde defecte materialen en/of bewerkingen, en Niet verranging of vergoeding van de machine waarop de motor gemonteerd kan zich. Noch strekt de garantie zich uit tot reparaties die nodig zich door:

1 Problemenveroorzaakt door onderdelen die geen originele Briggs & Stratton onderdelen zich.
2 Bedieningsonderdelen of -installaties waardoor de motor Niet start, die slechte motorprestaties veroorzaken of de levensduur van de motor bekoten. (Neem contact op met de machinefabrikant.)

3 Lekkende carburateurs, verstote brandstoffbuizen, vastklevende kleppen, of andere schade die worden veroorzaakt door cervuilde of verschraalde brandstof.
4 Onderdelen diearendigengelopenofkapotzijngegaanomdatenmotorwergebrukt met onvoldoende ofveruilde smeerolie,ofeenverkeerd type smeerolie (controleer het oliepeil en vult hedzonodigbimet deaanbevolenintervallen).OIL GARD kan möglichenkiendraaiende motorniet uitschakelen.Motoschade kan optreden wanneerdeolie nicht correctoppeil gehoudenwordt.
5 Reparatie of afstelling van bijbehorende onderdelen en samenstellen zoals koppelingen, aandrijvingen, afstandbedieningen enz. die geen Briggs & Stratton-fabriccaat zich.
6 Schade of slijtage die veroorzaakt is door het binnendringen van vuil doordat de luchtfilter verkeerd is onderhoden of weer gemonteerd, of wonneer een nicht-origineel luchtfilterelement of -patron wordt gebruikt. Reinig en/of verrang de filter als aangegeven in de gebruiksaanwijing.
7 Onderdelen die beschadigd zijn door overtoeren draaien of oververhitting veroorzaakt door gras, vuil of verontreinigung dat de koelvinnen aufdicht of het vliegwielgebied verstopt, of schade die wordt veroorzaakt door het gebruik van de motor in een afgesloten ruimte zonder voldoende ventilatie. Reinig de motor en verwijder het vuil conform de intervallen die zich aangegeven in de gebruiksaanwijzing.
8 Motor- of machineonderdelen die kapot zich gegaan door overmatig trillen als gevolg van te losse motorbevestiging, lose saaimessen, Niet uittbalanceerde messen of losse of nicht uittbalanceerde waaiers, verkeerde bevestiging van de machine aan de motorkrukas, overtoeren draieren of ander verkeerd gebruik als de motor in bedrijf is.
9 Een kromme of kapotte krukas als gevolg van het raken van een hard voorwerp door het maaimes van een motormaaier, of als gevolg van een te strak gespannen V-snaar.
10 Normaal onderhoud of afstelling van de motor.
11 Defect raken van de motor of een motoronderdeel, zoals verbrandingskamer, kleppen, klepzetels, klepgeleiders, of verbrande startmotorwikelingen,veroorzaakt door het gebruik van alternatieve brandstoffen, zoals LPG, aardgas, veranderde benzines, etc.

Garantieservice is uitsluitend beschikbaar via Service Dealers die zich geauthoriseerd door Briggs & Stratton Corporation. U vindt uw dichtstbijzijdene Geauthoriserde Service Dealer in onze "dealer locator" kaart op www.BRIGGSsandSTRATTON.com of kijk in de 'Gouden Gids'.
