GEBRUIKSAANWIJZING BRIGGS & STRATTON 310000 BRIGGS & STRATTON

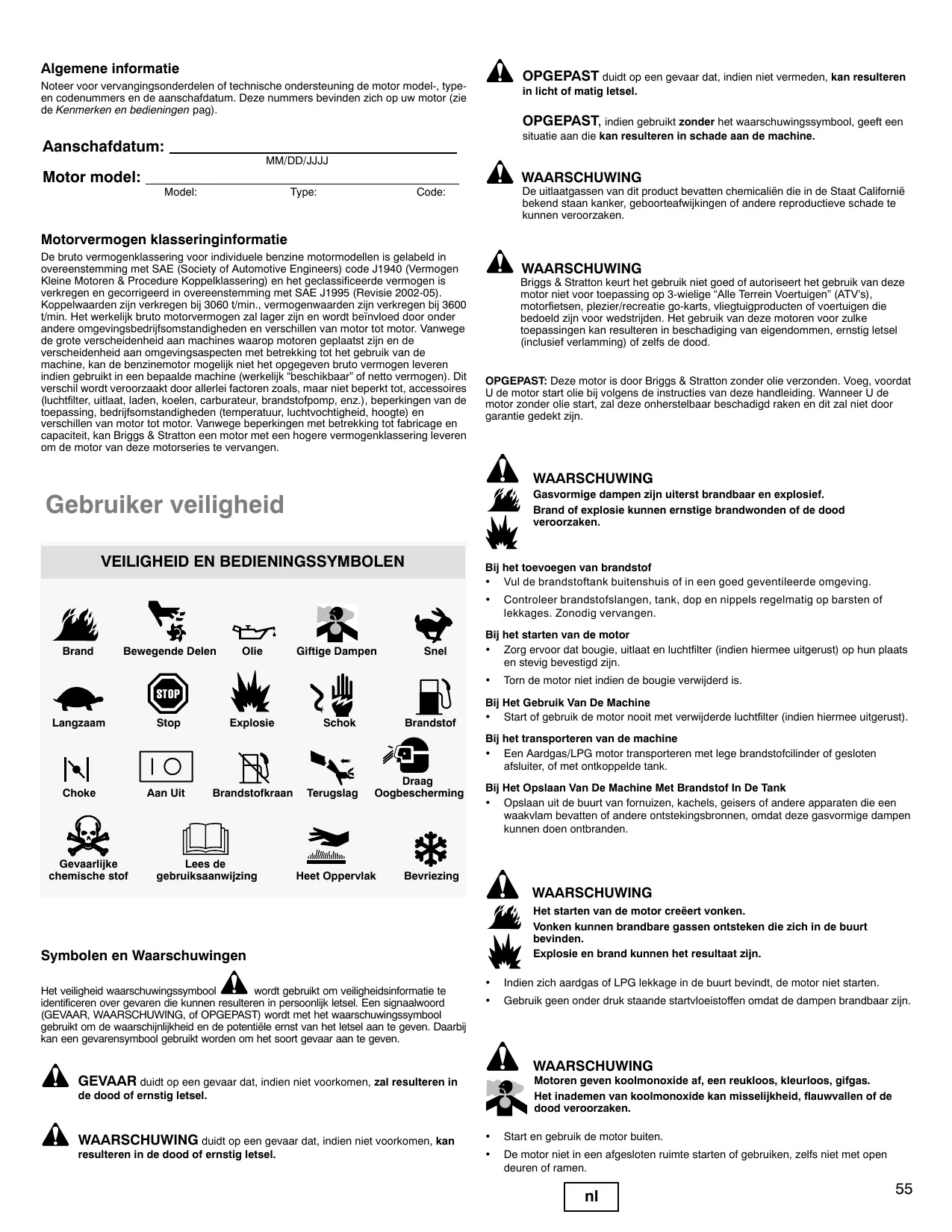

Algemene informatatie

Noteer voor verwangingsonderdelen of technische ondersteuning de motor model-, typeen codenummers en de aanschafdatum. Deze nummers bevinden zich op uw motor (zie de Kenmerken en bedieningen pag).

Aanschafdatum:

MM/DD/JJJJ

Motor model:

Model:

Type:

Code:

Motorvermögen klasseringinformationie

De bruto vermogenklassering voor individuele benzine motormodellen is gelabeld in overeenstemming met SAE (Society of Automotive Engineers) code J1940 (Vermogen Kleine Motoren & Procedure Koppelklassering) en het geclassificeerde vermogen is verkreten en gecorrigeerd in overeenstemming met SAE J1995 (Revisie 2002-05). Koppelwaarden zijn verkreten bij 3060 t/min., vermogenwaarden zijn verkreten bij 3600 t/min. Het werkelijk bruto motorvermögen zal lager zichen en worden beinvoed door onder andere omgevingsbedrijfsomstandigeden en verschillen van motor tot motor. Vanwege de große verschidenheid aan machines waarop motoren geplaatsst zichen en de verschidenheid aan omgevingsaspecten met betrekking tot het gebruik van de machine, kan de benzinemotor möglichnestiet het opgegeven bruto vermogen leveren indien gebruikt in een bepaalde machine (werkelijk "beschikkaar" of netto vermogen). Dit verschil wordt verzoorzaakt door allerlei factoren zoals, maar Niet berepkt tot, accessoires (luchtfilter, uitlaat, laden, koelen, carburateur, brandstofpomp, enz.), beperkingen van de toepassing, bedrijsomstandigheden (temperatuur, luchtvochtigheid, hoogte) en verschillen van motor tot motor. Vanwege beperkingen met betrekking tot fabricage en capaciteit, kan Briggs & Stratton een motor met een hogere vermogenklassering leveren om de motor van deze motorseries te verrangen.

Gebruiker veiligkeit

VEILIGHEID EN BEDIENINGSSYMBOLEN

Brand

Bewegende Delen

Olie

Giftige Dampen

Snel

Langzaam

Stop

Explosie

Schok

Brandstof

Choke

Aan Uit

Brandstofkraan

Terugslag

Draag Oogbescherming

Gevaarlijke chemische stof

Lees de
gebruiksaanwijzing

Heet Oppervlak

Bevriezing

Symbolen en Waarschuwingen

Het verilheid waarschuwingssymbol wird gebruikt om verilheidsinformatie te identificen overGeVaren die kuren resulteren in personoolijk letsel. Een signaalwoord (GEVAAR, WAARSCHUWING, of OPGEPAST) wordt met het waarschuwingssymbol gebruikt om de waarschijnlijkheid en de potentielle ernst van het letsel aan te geben. Daarbij kan eenGeVarensymbool gebruikt worden om het soort gevaar aan te geben.

GEVAAR duidt op een gevaar dat, indien nicht voorkomen, zal resulteren in de dood of ernstig letsel.

WAARSCHUWING duidt op een gevaar dat, indien nicht voorkomen, kan resulteren in de dood of ernstig letsel.

OPGEPAST duidt op een gevaar dat, indien nicht vermeden, kan resulteren in Licht of matig letsel.

OPGEPAST, indien gebruikt zonder het waarschuwingssymbol, geeft een situation aan die kan resulteren in schade aan de machine.

WAARSCHUWING

De uItlaatgassen van dit product bevatten chemicaliën die in de Staat Californie befind staan kanker, geboorteafwijkingen of andere reproductive schade te konnenverozaken.

WAARSCHUWING

Briggs & Stratton keur het gebruik Niet goed of autoriseert het gebruik van deze motor Niet voor toepassing op 3-wielige "Alle Terrein Voertuigen" (ATV's), motorfiieten, plezier/recreatie go-karts, vliegtuigproducten of voertuigen die bedoeld zijn voor wedstrieken. Het gebruik van deze motoren voor zulke toepassingen kan resulteren in beschadiging van eigendommen, ernstig letsel (inclusief verlamming) of zichs de dood.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Voeg, voordat U de motor start olie bij volgens de instructies van deze handleiding. Wanner U de motor zonder olie start, zal deze onherstelbaar beschadigd raken en dit zal nicht door garantie gedekt zich.

WAARSCHUWING

Gasvormige dampen zijn uiterst brandhaar en explosief. Brand of explosive kunnen ernstige brandwonden of de dood veroorzaken.

Bij het toevoegen van brandstof

Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
- Controller brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig verrangen.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlaat en luchtfilter (indien hiermee uitgerust) op hunplaats en stevig bevestigd+zijn.
Torn de motor nicht indien de bougie verwijderd is.

Bij Het Gebruik Van De Machine

• Start of gebruik de motor nooit met verwijderde luchtfilter (indien hiermee uitgerust).

Bij het transporteren van de machine

• Een Aardgas/LPG motor transporteren met lege brandstofcilinder of gesloten afsluiter, of met ontkoppelde tank.

Bij Het Opslaan Van De Machine Met Brandstof In De Tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, waar dat ze gasvormige dampen konnen doen ontbranden.

WAARSCHUWING

Het starten van de motor creëert vonden.
Vonden hunnen brandbare gassen ontsteken die zich in de buurt bevinden.

Explosion en brand+kunnen hetresultaat+zijn.

• Indien zich aardgas of LPG lekke in de buurt bevindt, de motor nicht starten.
• Gebruik geen onder druk staande startvloeistoffen,ondat de dampen brandhaar zich.

WAARSCHUWING

Motoren geeven koolmonoxide af, een reukloos, kleurloos, gifgas. Het inademen van koolmonoxide kan misselijkheid, flauwallen of de dood veroorzaken.

Start en gebruik de motor buiten.
- De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

• Trek bij het starten van de motor het koord langzaamuit tot er watstand gevoeld wordt en trek het koord dan sneluit om terugslag te voorkomen.
• Verwijder alle externe machine/motorbelastingen voordat de motor gestart worden.
• Direct verbonden machinecomponenten zoals, maar Niet beperkt tot, messen, aandrijvingen, poelies, tandwielen enz.,要去en stevig bevestigd zijn.

WAARSCHUWING

Handen, voeten,haar, kleren, of accessoires kuren in aanraking komen met- en verstrikt raken in draaiende onderden.

Traumatische amputatie of ernstige verscheuring kan het resultaat+zijn.

• De machine gebruiken met afschermingen op hun plaats.
• Houd handen en voeten weg van draaiende delen.
• Bind langhaar op en verwijder sierraden.
• Draag geen loszittende kleding, hangende koorden of zaken die verstrikt können raken.

WAARSCHUWING

Draaiende motoren producen hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreden bij contact.

Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.
• Installer een vondenvanger en houd deze in goede staat voordat de machine worden gezruikt op bebst, met gras of struiken bededkt ongecultiveerd land. De staat Californie vereist dit (Sectie 4442 van de California Public Resources Code). Andere staten können geleijkwaardige wetten hebben. Federale wetten zijn van toepassing op federaal land.

WAARSCHUWING

Per ongeluk vonken kan resulteren in brand of een elektrische schok.

Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellingen of reparatives worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elektrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderden om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfde manier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrivif.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vonkTester.
• Controller Niet op vonden met de bougie verwijderd.

WAARSCHUWING

Gasvormige brandstoffen zijn uiterst brandaar en vormen snel explosieve lucht/damp mengsels bij omgevingstemperaturen.

Wanner U gas ruikt

Bedien geen elektrische schakelaars.
- Gebruik geen telefoon in de nabijheid.
- Verlaat het gebied, raadpleeg dan de gasleverancier of de brandweer.

WAARSCHUWING

• Installatie, afstelling en reparatie dient uitgevoerd te worden door een gekwalificeerde technicus.
• Controller regelmatig flexibele toevoerslangen. Zorg ervoor dat deze in goede staat zich. Vervang beschadigde oflekke componenten.

WAARSCHUWING

Een ontbrekende of Niet goed werkende "brandstof aflsluiter" kan brand of explosie veroorzaken.

• Gebruik de machine Niet wanner de "brandstof afsluiter" ontbreekt of defect is.

Kenmerken en bedieningen

Vergelijk de afbeelding met uw motor om Uzelf vertrouwd te makeen met deplaats van de diverse kenmerken en bedieningen.

Model Type Code

A. Motoridentification
B. Bougie
C. Luchtfilter
D. Peilstok
E. Olie aftapplug
F. Uitlaat
Uitlaatafscherming (optie)
Vonkenvanger (optie)
G. Roterend Scherm
H. Olieffilter
I. Elektrische Starter
J. LPG/NG-menger
K. Snelle olie aftap (optie)

Werking

Oliecapaciteit (zie het Specificaties hoofdstuk)

Olie Aanbevelingen

Wij raden voor de Beste prestaties het gebruik aan van Briggs & Stratton garantiegecertificierde oie. Andere hoge kwaliteit oie is aanvaardbaar wanneer deze geclassifiedeerd is "for service SF, SG, SH, SJ" of hoger. Gebruik geen speciale toeoveogingen.

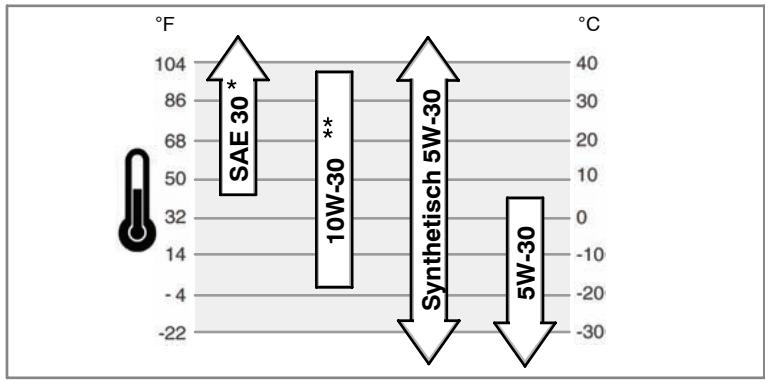

De buitentemperaturen bepalen de juiste olieviscositeit voor de motor. Gebruik de kaart om de Beste viscositeit te bepalen voor het verwachte buitentemperatuurbereik.

• Wordt SAE 30 olie gebruikt bij temperaturen onder 4^ , dan leidt dat tot slecht starten.
  ** Het gebruik van 10W-30 bij temperaturen boven 27^ zal resulteren in hoger olieverbruik. Controller het olieeel vaker.

Olie controlleren/bijvullen - Fig. ②

Voordat de olie bijgevuld of gecontroleerd worden

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
• Verwijder de peilstok (A) en vee geze af met een schone doeck (Fig. 2).
• Installer de peilstok en draai deze vast.
• Verwijder de peilstok en controllerer het oliepeil. Het要去 tot de "FULL" (=vol) marketing (B) op de peilstok�.
• Indien laag, langzaam olie bijvullen via de olievulopening van de motor (C). Niet overvullen. Wacht na het olie bijvullen een minuut en controllerer dan opniew het oliepeil.

Noot: Vul geen olie bij via de snelle olie aftap (K, Fig. 1) (indien hiermee uitgerust).

1. Breng de peilstok weean en draai hem vast.

Oliedruk

Indien de oliedruk te laag is, dan za een drukschakelaar (indien hiermee uitgerust) de motor stoppen of een waarschuwing op de machine activeren. Stop wanner dit optreedt de motor en controller het oleiepeil met de peilstok.

Indien het oliepeil zich onder de "ADD" (=bijvullen) marking bevindt, voeg dan oliie bij tot deze de "FULL" marking bereikt Start de motor en controllerer op een juiste druk voordat de machineeer发展格局 wordt.

Indien het oliepeil zich bevindtussen de markingsingen "ADD" (=bijvullen) en "FULL" (=vol), de motor nicht starten. Raadpleeg een geautoriserde Briggs & Stratton Dealer om het probleem met de oledruk te verhelpen.

Brandstof Aanbevelingen

WAARSCHUWING

Een ontbrekende of defeche "brandstof aflsluiter" kan brand of een explosie veroorzaken.

• Gebruik de machine Niet wanner de "brandstof afsluiter" ontbreekt of defect is.

Brandstof moet aan deze voorwaarden voldoen:

• Gebruik schone, droge brandstof, vrij van vocht of welk materiaal dan ook. Het gebruik van brandstoffen anders dan de aanbevolen waarden kan prestatieproblemen veroorzaken.
• In motoren die zich ingering voor gebruik op LPG, worden HD5 LPG aanbevolen. De aanbevolen brandstofsamenstelling is brandstof met een minimum brandstoffenergie van 22250 k-cal/m³ met een maximum propyleeninhoud van 5% en butaan en zwaarder gas inhoud van 2,5% en minimum propaan inhoud van 90%.

Aardgas of LPG motoren zijn gecertificierd om gebruikt te worden op aardgas of vloeijaar propaangas. Het emissie beheersingsysteme van deze motor is EM (Engine Modifications).

WAARSCHUWING: De machine waarop de motor is geinstalleerd is

voorzien van een automatische gas "brandstof afsluiter". Gebruik de machine nicht wanner de "brandstof afsluiter" ontbreekt of defect is.

Brandstof bijvullen

WAARSCHUWING

Benzinedampen zijn uiterst brandhaar en explosief.

Brand of explosive können ernstige brandwonden of de dood veroorzaken.

Bij het toevoegen van brandstof

Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
- Controller brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig verrangen.

Lees de gelebruksaanwijzing die door de machinefabrikant is meegeleverd voor informatie over het bijtanken van een aardgas of LPG motor.

De Motor Starten - Fig. 3

WAARSCHUWING

Benzinedampen zijn uiterst brandaar en explosief.

Brand of explosie können ernstige brandwonden of de dood veroorzaken.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlaat en luchtfilter op hun plaats en stevig bevestigd+zijn.
Torn de motor Niet indien de bougie verwijderd is.

WAARSCHUWING

Motoren geeven koolmonoxide af, een reukloos, kleurloos, gifgas. Het inademen van koolmonoxide kan misselijkheid, flauwvalen of dedood veroorzaken.

Start en gebruik de motor buiten.
- De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er voordat U de motor start voor dat olie volgens de instructies in deze handleiding worden bijgewuld. Wanner U de motor zonder olie start, za deze onherstelbaar beschadigen en dit maar nicht door garantie gedekt zijn.

1. Controller het oliepeil. Zie het Olie controlleren/toevoegen hoofdstuk.
2. Zorg ervoor dat de aandrijyingbedieningen van de machine, indien hiermee uitergerust, ontkoppeld zich. Raadpleeg de handleiding van de machine voor deplaats en werkig van deze bedieningen.
3. Draai de brandstofkraan (B), indien hiermee uitergerust open (Fig. 3). Raadpleeg de handleiding van de machine voor de locatie en werking van de brandstofkraan.
4. Draai de startsoleutel (A), indien hiermee uitergerust maar de stand "ON" (=aan)/"start". Raedpleeg de handleiding van de machine voor deplaats en werkung van het startslot.

Noot: Indien de motor Niet na drie pogingen start, ga dan maar

BRIGGSandSTRATTON.COM of raadpleeg een dealer.

OPGEPAST: Start om de levensduur van de startmotor te verlengen steeds

kortstondig (vijf seconden maximaal). Wacht een minuutussen twee startupingen.

1. Draai het startslot (A, Fig. 3) maar de stand "OFF" (=uit). Verwijder de sleutel enbewaar deze op een veilige plaatsbuiten het bereik van kinderen.

2. Draai nadat de motor stopt de brandstofkraan (B) dicht, indien hiermee uitgerust.

Onderhoud

Gebruik uitsluitend originele onderden. Andere onderden können möglichn nicht zo goed presteren, schade aan de machine veroorzaken of resulteren in persoonlijk letsel. Ook kan het gebruik van andere onderden uw garantie ongeldig doen makesen.

Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geauthoriseerde Briggs & Stratton dealer raadpleegt.

OPGEPAST: Alle componenten die zich gebruikt om deze motor te bouwen要去en op hunplaats blijven voor een juiste werking.

Emissie Behearsing

Onderhoud, verranging of reparatie van emissiebeheersing voorzieningen en systemen+knen uitgevoerd worden door elkereparatie-inrichting of-individu voor "non-road" motoren. Echter, voor het verkrijgen van Gratis emissiebeheersing service moet het werk worden uitgevoerd door een door de fabrik geautoriserde dealer. Zie de Emissies Garantie.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellingen of reparatives worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deutsche weg van de bougie.
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfde manier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrivf.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vontester.
• Controller Niet op vonden met de bougie verwijderd.

Onderhoudskaart

Eerste 5 uu

• Olie verversen

ledere 8 uu or dagelijks

• Motoroliepeil controleren • Reinigen rond uitylaat en bedieningen • Reinig de vingerbeschermer (indien hiermee uitgerust)

ledere 25 uu or Jaarliks

• Luchtfilter reinigen* • Voorfilter reinigen*

ledere 50 uu or Jaarliks

• Motorolie verversen • Oliefilter vervangen (indien aanwezig) • Uitylaat en vondenvanger controleren

Jaarliks

• Luchtfilter vervangen • Voorfilter vervangen • Bougie vervangen • Luchtkoelsysteme reinigen* • Klepseling controleren**

• Vaker reinigen onder stoffige omstandigheden of wanner zich veel zwevend vuil in de omgeving befindt.
  ** Niet nodig tenzij zich prestatieproblemen van de motor voordoen.

OPGEPAST: De fabrikant van de machine waarop deze motor is geinstalleerd speccifieert het maximum toenental waarop de motor gebruikt zal worden. Overtref dit toenental Niet.

De bougie verwangen - Fig. 4

Controller de elektrodeafstand (A, Fig. 4) met een draadvoeler (B). Verstel zonodig de opening. Installer de bougie en drais deze vast met het aanbevolen aanhaalkoppel. Zie voor afstelling van de opening de het aanhaalkoppel het Specificaties hoofdstuk.

Noot: In sommige gebieden schrijvenplaatselijke wetten het gebruik voor van een waarstandsbougie om ontstekingsignalen te onderdukken. Indien deze motor origineel was uitgerust met een waarstandsbougie, gebruik dan voor verwangting hetzelfde type bougie.

Uitlaat en vonkenvanger inspectoren - Fig. ⑤

WAARSCHUWING

Draaiende motoren producen hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.

Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.
• Installee een vonkenvanger en houd deze in goede staat voordat de machine worden gebruikt op bebst, met gras of struiken bededuct ontecultiveerd land. De staat Californie vereist dit (Sectie 4442 van de California Public Resources Code). Andere staten können gegelijkwaardige wetten hebben. Federale wetten zijn van toepassing op federaal land.

Inspecteer de uitlaat (A, Fig. 5) op barsten, corrosie of andere beschadiging. Verwijder de vonkenvanger (B), indien hiermee uitergerust en inspecteer deze op beschadiging of koolverstopping. Zorg er, als verwanging nodig is, voor dat uitsluitend originele onderdelen gezrukt worden.

WAARSCHUWING: Vervangingsonderdelen moeten origineel zichen en op de manier gemonteerd worden als de oorspronkelijke onderdelen, anders kan optreden.

De olie verrangen - Fig.

OPGEPAST: Gebruekte olie is gevaarlijk afval en moet op de juiste manier weggegooid worden. Niet met huishoudelijk afval weglooien. Raadpleeg de plaatselijke instanties, het servicecentrum de de dealer voor veilige manieren omweg te gooien/te recyclen.

Olie verwijderen

1. Ontkoppel, met de motor uit maar nog steeds warm, de bougiekabel (A) en houd deze weg van de bougie (Fig. 6).
2. Verwijder de peilstok (D).

Standaard olie aftapplug

1. Verwijder de olie aftapplug (B, Fig. 7). Tap de olie af in een goedgekeurde opvangbak.

Noot: Elke olie aftapplug die getoond is kan in de motor gemonteerd zijn.

1. Installer nadat de olie is afgetapt de olie aftapplug en draai deleze vast.

Optionele snelle olie aftap

1. Ontkoppel de olie aftapslang (G, Fig. 8) van de zijkant van de motor.
2. Draai en verwijder de olie aftapdop (H). Laat de snelle olie aftap voorzichtig (I) in een goedgekeurde container zakken (J).
3. Installeer nadat de olie is afgetapt de olie aftapdop. Bevestig de olie aftapslang aan de zijkant van de motor.

Oliefilter verrangen (indien hiermee uitgerust)

Sommige modellen zijn uitgerust met een oliefilter. Zie voor verwangingsintervallen de Onderhoud kaart.

1. Tap de olie ui t de motor af. Zie de Olie Verwijderen sectie.
2. Verwijder de oliefilter (C) en gooij deze op de juiste manier weg. Zie Fig. 9.
3. Smeer, voordat U de(AP) oleifilter installeert, de filterpakking in met verse, schone olie.
4. Installeer de oliefilter met de hand tot de pakking de oliefilteradapter raakt, draai de oliefilter dan nog 1/2 tot 3/4 slag vast.
5. Vul olie bij. Zie de Olie bijvullen sectie.
6. Start de motor en LAST deze draaien. Controller terwijl de motor opwarmt op olielekkages.
7. Stop de motor en contrôleer het oliepeil. Het要去 tot de "FULL" (=vol) marketing op de peilstokkommen.

Olie bijvullen

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
• Raadpleeg het hoofdstuk Specificaties voor de oliecapaciteit.
• Verwijder de peilstok (D) en veeg deze af met een schone doeok (Fig. 6).
• Giet de olie langzaam in de olievulopening van de motor (E). Niet overvullen. Wacht na het olie bijvullen een minuut en controlleren dan het oliepeil.
• Breng de peilstok waar aan en draai hem vast.
• Verwijder de peilstok en controllerer het oliepeil. Het moet tot de "FULL" (=vol) markering (F) op de peilstokkommen.
• Breng de peilstok waar aan en draai hem vast.

WAARSCHUWING

Benzinedampen zijn uiterst brandhaar en explosief. Brand of explosie können ernstige brandwonden of de dood veroorzaken.

• Start of gebruik de motor nooit met verwijderde luchtfilter.

OPGEPAST: Gebruik geen perslucht of oplosmiddelen om de luchtfilter te reinigen.

Perslucht kan de filter beschadigen en oplosmiddelen zullen de filter oplossen.

Het luchtfiltersysteme gebruikt een plat of ovaal patroon. Sommige modellen zijn ook uitgerust met een voorfilter dat uitgewassen en hergebruikt kan worden.

Plat luchtfilter

1. Trek het dekselhendel omhoog (A, Fig. 10). Draai het dekselhendel maar de motor en verwijder dan het deksel (B).
2. Verwijder voorfilter (C), indien hiermee uitgerust, en filter (D).
3. Tik om vuil los te makes voorzichtig gegen een hard oppervlak. Wanner de filter erg vuil is, verrang deze dan door een nieuwe filter.
4. Was de voorfilter in een vloeijaar oplosmiddel en water. Laat deze dan grondig drogen. De voorfilter Niet inoliën.
5. Assembleer de droge voorfilter en de filter in de motorbasis (E).
6. Lijn de nokken (F) op het dekseluit met de sleuven (G) in de koelluchtkap. Draai het dekselhendel terug en druk deze naar beneden om op+zijn plaats te klikken.

Luchtkoelingsystem reinigen - Fig. 11

WAARSCHUWING

Draaiende motoren producen hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.

Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cylindergebied.

OPGEPAST: Gebruik geen water om de motor te reinigen. Water kan het brandstofsysteme verontreinigen. Gebruik een borstel en droge doek om de motor te reinigen.

Dit is een luchtgekoelde motor. Vuil kan de luchtstroom belemmeren en veroorzaken dat de motor oververhit raakt, wat resulteert in slechte prestaties en verminderde levensduur van de motor.

Gebruik een borstel of droge doek om vuil van vingerbeschermer/roterend scherm (A) te verwijderen. Houd verbindingen, veren en bedieningen (B) schoon. Houd het gebied rond en darüber de uitlaat (C) vrij van brandhaar vuil (Fig. 11).

Opslag

WAARSCHUWING

Benzinedampen zijn uiterst brandbaar en explosief.
Brand of explosie können ernstige brandwonden of de dood veroorzaken.

Opslaan van de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze gasdampen können doen ontbranden.

Motorolie

Ververs, terwijl de motor nog warm is, de motorolie.

Storingzoeken

Hulp nodig? Ga waar BRIGGSandSTRATTON.COM of raadpleeg de website van de importeur 1-800-233-3723.

Specifications

Motor Specificities
Model	310000
Cylinderinhoud	30,52 ci (500 cc)
Boring	3,563 in (90,49 mm)
Slag	3,062 in (77,77 mm)
Olie-inhoud - met filter	46 - 48 oz (1,36 - 1,40 L)
Onderhoud specificities *
Model	310000
Bougie elektrodeafstand	0,030 in (0,76 mm)
Bougie aanhaalkoppel	180 lb-in (20 Nm)
Ontstekingsspoel luchtspleet	0,010 - 0,014 in (0,25 - 0,36 mm)
Inlaatklepseling	0,003 - 0,005 in (0,08 - 0,13 mm)
Uitlaatklepseling	0,005 - 0,007 in (0,13 - 0,18 mm)

• Het motorvermögen zal afnemen met 3,5% voor elke 300 meter boven zeiniveau en 1% voor iedere 5,6^ C boven 25^ C. De motor zal bevredigend functioneren onder een hoek tot 15^ . Raadpleeg de gebruiksaanwijzing van de machine voor maximum verilige togetestane hellingshoeken.

Algemene service onderdelen
Service onderdeel	Onderdeelnummer
Luchtfilter, plat	790263
Luchtfilter voorfilter, plat	697015
Olieffilter	492932, 5049
Olie - SAE 30 (20 oz, 0,6 L)	100005
Olie - SAE 30 (48 oz, 1,4 L)	100028
Weerstandsbougie	491055
"Long life platinum" bougie	5066
Bougiesleutel	89838, 5023
Vonkster	19368

Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geautorieerde Briggs & Stratton servicedealer raadpleegt. Gebruik uitsluitend originele Briggs & Stratton onderdelen.

GARANTIEBEPALINGEN

De Briggs & Stratton Corporation zal elk onderdeel Gratis repareren of verrangen dat een defect vertoont in materiala of bewerking of bye. Transportkosten voor onderdelen die zijns ingezonden voor reparatie of verrangng der neze garantie komen ten laste van de koper. Deze garantie is geldig voor- en onderhavig aan de onderstaande periodes en Voorwaarden. Raadpleeg voor garantieservice de dichtstbijzijnde Geautoriseerde Service Dealer in onsze "dealer locater map" op BRIGGSandSTRATTON.COM, of kijk in de 'Gudden Gids'.

Er is geen andere expliciete garantie. Impliciete garanties als verkoopbaarheid en geschiktheid voor een bepaald doel zich beperkt tot een yr vanaf aankoop, of tot mate die door de wet is toegestaan. Alle impliciete garanties zijn uitgesloten. Aansprakelijkheid voor incidentele of gevolgschades waar uitgesloten voor zover dee uitsluiting wettelijk is toegestaan. Sommige rechtsgebieden staan geen beperkingen toe met betrekking tot de lengte van impliciete garantie, en sommige rechtsgebieden staan geen beperking toe met betrekking tot gevolgschades, dus de bovenvermelde beperkingen kannen möglichnest op U van toepassing+zijn. Deze garantie geeft U bepaalde specifieke wettelijkrechten en U kunt möglich Andere rechten hebben die van rechtsgebied tot rechtsgebied varieren.

STANDAARD GARANTIEVOORWAARDEN*

Merk/Producttype	Particulier gehruik	Commercial gebruik
Vanguard™	2aar	2aar
Extended Life Series™, I/C®, Intek™ I/C®, Intek™ Pro	2aar	1aar
Snow Series MAX™ met Dura-Bore™ gietijzeren mof	2aar	1aar
Alle andere Briggs & Stratton motoren	2aar	90 Tage

• Dit zijn unsere standardgarantievoorwaarden. Soms kan er darüber aanvullende garantiedekking zich die nog nicht was bepaald ten tjnde van deze publicatie. Ga voor een lijst van de op dit moment geldende garantievoorwaarden voor uw motoraar BRIGGSandSTRATTON.COM of neem contact op met uw erkende Briggs & Stratton servicedealer.
  Motoren die worden gebruikt op "Standby" generatoren voor particuliere woningen worden uitsluitend onder particulier gebruik gegarandeerd. Deze garantie geldt nicht voor toepassenen die primair worden gebruikt ter verranging van het utiliseitsnet. Motoren die worden gebruikt voor wedstrijdracen of op commerciele of huurcircuits zijn uitgesloten van garantie.

De garantieperiode begint op de dag van aankoop van de eerste detailhandelconsument of commercie eindgebruiker en gaat door voor de tijdsperiode in bovenstaande tabel. "Particulier gebruik betekent personlijk huishoudelijk gebruik door een detailhandelconsument. "Commercialeigruik betekent elk ander gebruik, inclusief inkomen verschaffend gebruik of verhuurdoelende. Als een motor eenmaal commercieel gebruikt is, dan za deze daarna voor deze garantie als commercieel gebruikt worden beschouwd.

Er is geen garantieregistratie nodig om garantie te verkrijgen op Briggs & Stratton producten. Bewaar uw aankoopnota. Indien u geen bewijs van de eerste aankoopdatum kurz overlegeen op het moment dat om garantieservice verzocht worden, dan za de fabricagedatum van het product gezrukt worden om de garantieperiode te bepalen.

Over uw guarantee

Briggs & Stratton voert de reparatie onder garantie graag voor uuit en verontschuldigt zich bij voorbaat voor het ongemak. Reparations onder garantie mogen worden uitgevoerd door elkde geautoriseerde Service Dealer. De meeste garantiereparaties worden zo afgehandeld; soms+zijn verzoeken om garantieECHTERNIGRECHTEVAARDIGD.

Indien een klant het Niet eens is met de beslissing van de Service Dealer, zal een onderzoek worden uitgevoerd om te bepalen of garantie van toepassing is. Vraag de Service Dealer om alle ondersteunende feiten waar de fabriek of diens vertegenwoordigende importeur te sturen voor onderzoek. Als de Importeur of de Fabrik besluit dat de claimgerechtvaardigd is, zal de klant volledig vergoed worden voor die onderden die defect zich. Om misverstanden, die kuren optredenussen de klant en de Dealer, te Voorkomen, zich hieronder sommige oorzaken van motorstoring afgedrukt die de garantie Niet dekt.

Normale slijtage: Net als alle andere mechanische apparaten haben motoren periodiek onderhoud nodig en要去en bepaalde onderdelen om de zoveelijd worden onderhoden of verrangen om goed te presteren. De garantie is Niet van toepassing als de motorschade het gevolg is van verkeerd gebruik, gebrek aan routineonderhoud, verzending, verkeerde behandeling of opslag of onjuiste installmentie. Ook verwalt hetrecht op garantie als het serienummer van de motor is verwijderd of als er ie's aan de motor is gewijzigd of aangepast.

Verkeerd onderhoud: De levensduur van een motor is afhankelijk van de omstandigheden waaronder hij worden gebruikt en de mate van zorg voor de motor. Bepaalde toepassingen, zoals grondfrezen, vuilwaterpompen of cirkelmaiaers要去en vaak werkden onder stoffige en vuile omstandigheden, die{kunnen leiden tot wat lijkt op voortijdige slijtage.Zulke slijtage, indien veroorzaakt door vuil, stof, bougiereiniger grit of ander schurend materiaal dat de motor is binnengedrongen door verkeerd onderhoud, wordt nicht door garantie gedekt.

Deze garantie dektuitsluitend aan de motor gerelateerde defecte materialen en/of bewerkingen, en Niet verranging of vergoeding van de machine waarop de motor gemonteerd kan zich. Noch strekt de garantie zich uit tot reparaties die nodig zich door:

1 Problemenveroorzaakt door onderdelen die geen originele Briggs & Stratton onderdelen zich.

2 Bedieningsonderdelen of -installaties waardoor de motor Niet start, die slechte motorprestaties verroorzaken of de levensduur van de motor bekorten. (Neem contact op met de machinefabrikant.)
3 Lekkende carburateurs, verstote brandstoffbuizen, vastklevende kleppen, of andere schade die worden veroorzaakt door cervuilde of verschraalde brandstof.
4 Onderdelen diearendingengelopenofkapoigenegaanomdatenmotorwerdgebrukt met onvoldoende ofervuilde smeerolie,ofeenverkeerdtype smeerolie(controler het oliepeil en vulhonzodigbometdeaanbevolentintervallen).OIL GARD kan möglichenkendraaiende motornietuitschaken.Motorschade kan optreden wanneer de olie niet correct op peil gehondenwordt.
5 Reparatie of afstelling van bijbehorende onderdelen en samenstellen zoals koppelingen, aandrijvingen, afstandbedieningen enz. die geen Briggs & Stratton-fabriccaat zich.
6 Schade of slijtage die veroorzaakt is door het binnendringen van vuil doordat de luchtfilter verkeerd is onderhoden of weer gemonteerd, of wonneer een Niet-origineel luchtfilterelement of -patron wordt gebruikt. Reinig en/of verrang de filter als aangegeven in de gebruiksaanwijing.
7 Onderdelen die beschadigd zijn door overtoeren draaien of oververhitting veroorzaakt door gras, vuil of verontreiniging dat de koelvinnen aflicht of het vliegwielgebied verstopt, of schade die wordtverozaakt door het gebruik van de motor in een afgesloten ruimte zonder voldoende ventilatie. Reinig de motor en verwijder het vuil conform de intervallen die zich aangegeven in de gebruiksaanwijing.
8 Motor- of machineonderdelen die kapot zichen gegaan door overmatig trillen als gevolg van te losse motorbevestiging, lose saaimessen, Niet uitbalanceerde messen of losse of nied uitbalianceerde waaiers, verkeerde bevestiging van de machine aan de motorkrukas, overtoeren draaien of ander verkeerd gebruik als de motor in bedrijf is.
9 Een kromme of kapotte krukas als gevolg van het raken van een hard voorwerp door het maïmes van een motormaaier, of als gevolg van een te strak gespannen V-snaar.
10 Normaal onderhoud of afstelling van de motor.

Garantieservice is uitsluitend beschikbaar via Service Dealers die zich geauthoriseerd door Briggs & Stratton Corporation. U vindt uw dichtstbijzijdene Geauthoriserde Service Dealer in unsere "dealer locator" kaart op www.BRIGGSsandSTRATTON.com of kijk in de 'Gouden Gids'.
