GEBRUIKSAANWIJZING BRIGGS & STRATTON 211700 BRIGGS & STRATTON

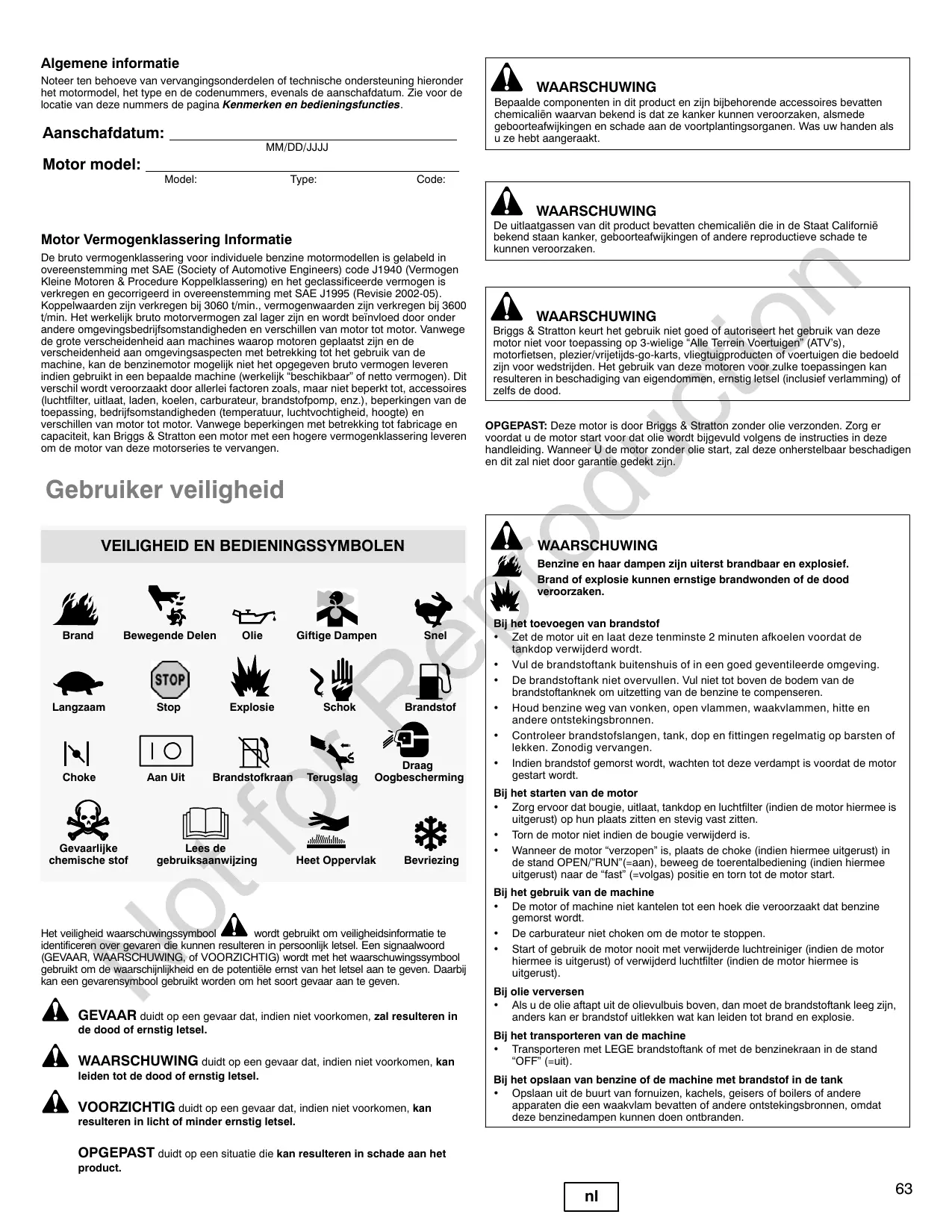

Model: Type: WAARSCHUWING Bepaalde componenten in dit product en zijn bijbehorende accessoires bevatten chemicaliën waarvan bekend is dat ze kanker kunnen veroorzaken, alsmede geboorteafwijkingen en schade aan de voortplantingsorganen. Was uw handen als u ze hebt aangeraakt. Code: WAARSCHUWING Gebruiker veiligheid

tio WAARSCHUWING Briggs & Stratton keurt het gebruik niet goed of autoriseert het gebruik van deze motor niet voor toepassing op 3-wielige “Alle Terrein Voertuigen” (ATV’s), motorfietsen, plezier/vrijetijds-go-karts, vliegtuigproducten of voertuigen die bedoeld zijn voor wedstrijden. Het gebruik van deze motoren voor zulke toepassingen kan resulteren in beschadiging van eigendommen, ernstig letsel (inclusief verlamming) of zelfs de dood. OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er voordat u de motor start voor dat olie wordt bijgevuld volgens de instructies in deze handleiding. Wanneer U de motor zonder olie start, zal deze onherstelbaar beschadigen en dit zal niet door garantie gedekt zijn.

De bruto vermogenklassering voor individuele benzine motormodellen is gelabeld in overeenstemming met SAE (Society of Automotive Engineers) code J1940 (Vermogen Kleine Motoren & Procedure Koppelklassering) en het geclassificeerde vermogen is verkregen en gecorrigeerd in overeenstemming met SAE J1995 (Revisie 2002-05). Koppelwaarden zijn verkregen bij 3060 t/min., vermogenwaarden zijn verkregen bij 3600 t/min. Het werkelijk bruto motorvermogen zal lager zijn en wordt beïnvloed door onder andere omgevingsbedrijfsomstandigheden en verschillen van motor tot motor. Vanwege de grote verscheidenheid aan machines waarop motoren geplaatst zijn en de verscheidenheid aan omgevingsaspecten met betrekking tot het gebruik van de machine, kan de benzinemotor mogelijk niet het opgegeven bruto vermogen leveren indien gebruikt in een bepaalde machine (werkelijk “beschikbaar” of netto vermogen). Dit verschil wordt veroorzaakt door allerlei factoren zoals, maar niet beperkt tot, accessoires (luchtfilter, uitlaat, laden, koelen, carburateur, brandstofpomp, enz.), beperkingen van de toepassing, bedrijfsomstandigheden (temperatuur, luchtvochtigheid, hoogte) en verschillen van motor tot motor. Vanwege beperkingen met betrekking tot fabricage en capaciteit, kan Briggs & Stratton een motor met een hogere vermogenklassering leveren om de motor van deze motorseries te vervangen.

Motor Vermogenklassering Informatie De uitlaatgassen van dit product bevatten chemicaliën die in de Staat Californië bekend staan kanker, geboorteafwijkingen of andere reproductieve schade te kunnen veroorzaken. WAARSCHUWING Bewegende Delen Olie Langzaam Stop Explosie Choke Aan Uit Brandstofkraan Snel Schok

Terugslag Lees de gebruiksaanwijzing Brandstof Draag Oogbescherming Heet Oppervlak Bevriezing

Gevaarlijke chemische stof Giftige Dampen

Benzine en haar dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken.

Het veiligheid waarschuwingssymbool wordt gebruikt om veiligheidsinformatie te identificeren over gevaren die kunnen resulteren in persoonlijk letsel. Een signaalwoord (GEVAAR, WAARSCHUWING, of VOORZICHTIG) wordt met het waarschuwingssymbool gebruikt om de waarschijnlijkheid en de potentiële ernst van het letsel aan te geven. Daarbij kan een gevarensymbool gebruikt worden om het soort gevaar aan te geven. Bij het toevoegen van brandstof

• Zet de motor uit en laat deze tenminste 2 minuten afkoelen voordat de tankdop verwijderd wordt.
• Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
• De brandstoftank niet overvullen. Vul niet tot boven de bodem van de brandstoftanknek om uitzetting van de benzine te compenseren.
• Houd benzine weg van vonken, open vlammen, waakvlammen, hitte en andere ontstekingsbronnen.
• Controleer brandstofslangen, tank, dop en fittingen regelmatig op barsten of lekken. Zonodig vervangen.
• Indien brandstof gemorst wordt, wachten tot deze verdampt is voordat de motor gestart wordt. Bij het starten van de motor
• Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien de motor hiermee is uitgerust) op hun plaats zitten en stevig vast zitten.
• Torn de motor niet indien de bougie verwijderd is.
• Wanneer de motor “verzopen” is, plaats de choke (indien hiermee uitgerust) in de stand OPEN/”RUN”(=aan), beweeg de toerentalbediening (indien hiermee uitgerust) naar de “fast” (=volgas) positie en torn tot de motor start. Bij het gebruik van de machine
• De motor of machine niet kantelen tot een hoek die veroorzaakt dat benzine gemorst wordt.
• De carburateur niet choken om de motor te stoppen.
• Start of gebruik de motor nooit met verwijderde luchtreiniger (indien de motor hiermee is uitgerust) of verwijderd luchtfilter (indien de motor hiermee is uitgerust). GEVAAR duidt op een gevaar dat, indien niet voorkomen, zal resulteren in Bij olie verversen
• Als u de olie aftapt uit de olievulbuis boven, dan moet de brandstoftank leeg zijn, anders kan er brandstof uitlekken wat kan leiden tot brand en explosie. WAARSCHUWING duidt op een gevaar dat, indien niet voorkomen, kan Bij het transporteren van de machine
• Transporteren met LEGE brandstoftank of met de benzinekraan in de stand “OFF” (=uit). VOORZICHTIG duidt op een gevaar dat, indien niet voorkomen, kan resulteren in licht of minder ernstig letsel. Bij het opslaan van benzine of de machine met brandstof in de tank
• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, omdat deze benzinedampen kunnen doen ontbranden. de dood of ernstig letsel. leiden tot de dood of ernstig letsel. OPGEPAST duidt op een situatie die kan resulteren in schade aan het product.

WAARSCHUWING Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet. Ernstige brandwonden kunnen optreden bij contact. Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken. WAARSCHUWING Motoren geven koolmonoxide af, een reukloos, kleurloos, gifgas. Het inademen van koolmonoxide kan misselijkheid, flauwvallen of de dood veroorzaken.

Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden. Verwijder opgehoopt vuil van het uitlaat- en cilindergebied. Conform artikel 4442 van het wetboek in Californië is het verboden om deze motor te gebruiken of te bedienen in gebieden met bos, met struikgewas of in grasland zonder een vonkenvanger -- zoals gedefinieerd in artikel 4442 -- in goede, werkende staat op het uitlaatsysteem. De wetgeving in andere staten of landen kan soortgelijke verordeningen hebben. Neem contact op met de fabrikant, de wederverkoper of de dealer voor de aanschaf van een vonkenvanger voor het uitlaatsysteem dat op deze motor is geïnstalleerd.

Indien zich aardgas of LPG lekkage in de buurt bevindt, de motor niet starten. Gebruik geen onder druk staande startvloeistoffen omdat de dampen brandbaar zijn. Start en gebruik de motor buiten. De motor niet in een afgesloten ruimte starten of gebruiken, zelfs niet met open deuren of ramen. tio

WAARSCHUWING Het starten van de motor creëert vonken. Vonken kunnen brandbare gassen ontsteken die zich in de buurt bevinden. Explosie en brand kunnen het resultaat zijn. WAARSCHUWING WAARSCHUWING Per ongeluk vonken kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring. Brandgevaar

Trek bij het starten van de motor het startkoord langzaam uit tot er weerstand gevoeld wordt en trek dan snel om terugslag te voorkomen. Verwijder alle externe machine/motorbelastingen voordat de motor gestart wordt. Direct verbonden machinecomponenten zoals, maar niet beperkt tot, messen, aandrijvingen, poelies, tandwielen enz., moeten stevig bevestigd zijn. WAARSCHUWING

Handen, voeten, haar, kleren, of accessoires kunnen in aanraking komen met- en verstrikt raken in draaiende onderdelen. Traumatische amputatie of ernstige verscheuring kan het resultaat zijn. De machine gebruiken met afschermingen op hun plaats. Houd handen en voeten weg van draaiende delen. Bind lang haar op en verwijder sierraden. Draag geen loszittende kleding, hangende koorden of zaken die verstrikt kunnen raken.

Bij het controleren op vonken:

• Gebruik een goedgekeurde vonktester.
• Controleer niet op vonken met de bougie verwijderd.

Voordat afstellingen of reparaties worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elektrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulateurveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat moeten hetzelfde zijn en op dezelfde manier geïnstalleerd worden als de originele onderdelen.
• Sla niet met een hamer of hard voorwerp tegen het vliegwiel omdat het vliegwiel anders later uit elkaar kan vliegen tijdens bedrijf.

Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller naar de motor toetrekken dan U kunt loslaten. Gebroken botten, kneuzingen of verstuikingen kunnen het resultaat zijn.

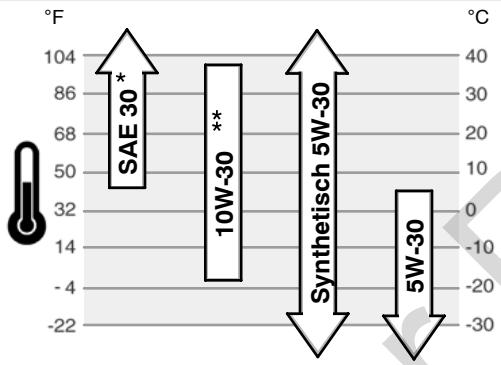

BRIGGSandSTRATTON.COM Werking Oliecapaciteit (zie het Specificaties hoofdstuk) Brandstof Aanbevelingen Grote Hoogten Bij hoogten boven 1500 meter is een minimum 85 octaan/85 AKI (89 RON) benzine acceptabel. Om te blijven voldoen aan emissievoorschriften, is een afstelling voor grote hoogten noodzakelijk. Gebruik zonder deze afstelling veroorzaakt slechtere prestaties, hoger brandstofverbruik en toegenomen emissies. Raadpleeg een geautoriseerde Briggs & Stratton dealer voor informatie over afstelling voor grote hoogten. Gebruik van de motor onder 750 meter met een grote hoogten kit wordt niet aanbevolen. Brandstof bijvullen - Fig. 3 Olie Aanbevelingen Wij raden voor de beste prestaties het gebruik aan van Briggs & Stratton garantiegecertificeerde olie. Andere hoge kwaliteit olie is aanvaardbaar wanneer deze geclassificeerd is “for service SF, SG, SH, SJ” of hoger. Gebruik geen speciale toevoegingen. De buitentemperaturen bepalen de juiste olieviscositeit voor de motor. Gebruik de kaart om de beste viscositeit te bepalen voor het verwachte buitentemperatuurbereik.

Wordt SAE 30 olie gebruikt bij temperaturen onder 4°C, dan leidt dat tot slecht starten.

Het gebruik van 10W-30 bij temperaturen boven 27°C zal resulteren in hoger olieverbruik. Controleer het oliepeil vaker.

Olie controleren/bijvullen - Fig. 1 WAARSCHUWING Benzine en haar dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken. Bij het toevoegen van brandstof

• Zet de motor uit en laat deze tenminste 2 minuten afkoelen voordat de tankdop verwijderd wordt.
• Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
• De brandstoftank niet overvullen. Vul niet tot boven de bodem van de brandstoftanknek om uitzetting van de benzine te compenseren.
• Houd benzine weg van vonken, open vlammen, waakvlammen, hitte en andere ontstekingsbronnen.
• Controleer brandstofslangen, tank, dop en fittingen regelmatig op barsten of lekken. Zonodig vervangen.
• Indien brandstof gemorst wordt, wachten tot deze verdampt is voordat de motor gestart wordt.

Brandstof moet aan deze voorwaarden voldoen:

• Schone, verse, loodvrije benzine.
• Een minimum octaangetal van 87/87 AKI (91 RON). Zie hieronder voor gebruik op grote hoogten.
• Benzine met tot 10% ethanol (gasohol) of tot 15% MTBE (methyl tertiary butyl ether), is acceptabel. OPGEPAST: Gebruik geen niet-goedgekeurde benzine zoals E85. Meng geen olie door de benzine of modificeer de motor niet voor gebruik op alternatieve brandstoffen. Dit zal motorcomponenten beschadigen en de motorgarantie ongeldig doen maken. Meng om het brandstofsysteem tegen het vormen van gom te beschermen een brandstofstabilisator door de brandstof. Zie Opslag. Alle brandstof is niet hetzelfde. Wanneer start- of prestatieproblemen optreden, verander dan van brandstofleverancier of --merk. Deze motor is gecertificeerd om te werken op benzine. Het emissie beheersingsysteem van deze motor is EM (Engine Modifications) tio Vergelijk de afbeelding 1 met uw motor om Uzelf vertrouwd te maken met de plaats van de diverse kenmerken en bedieningen. A. Motoridentificatie Model Type Code B. Bougie C. Luchtfilter D. Startkoordgreep (optie) E. Peilstok F. Olie aftapplug G. Uitlaat Uitlaatafscherming (optie) Vonkenvanger (optie) H. Vingerbeschermer

J. Oliefilter (optie) K. Elektrische starter (optie) L. Carburateur M. Brandstoffilter (optie) N. Brandstofpomp (optie) O. Snelle olie aftap (optie) Indien het oliepeil zich bevindt tussen de markeringen “ADD” (=bijvullen) en “FULL” (=vol), de motor niet starten. Raadpleeg een geautoriseerde Briggs & Stratton Dealer om het probleem met de oliedruk te verhelpen.

1. Reinig het gebied rond de tankdop. Verwijder de tankdop (A). (Fig. 3).

2. Vul de brandstoftank (B) met benzine. Vul niet tot boven de bodem van de

brandstoftanknek om uitzetting van de benzine te compenseren (C).

3. Installeer de tankdop weer.

Voordat de olie bijgevuld of gecontroleerd wordt

• Plaats de motor waterpas.
• Reinig rond de olievulopening.

1. Verwijder de peilstok (A) en veeg deze af met een schone doek (Fig. 2).

2. Installeer de peilstok en draai deze vast.

3. Verwijder de peilstok en controleer het oliepeil. Het moet tot de bovenkant van de

“full” markering (B) op de peilstok zitten.

4. Indien laag, langzaam olie bijvullen via de olievulopening van de motor (C). Niet

overvullen. Wacht na het olie bijvullen een minuut en controleer dan opnieuw het oliepeil. Noot: Vul geen olie bij door de snelle olie aftap (O, Fig. 1) (indien hiermee uitgerust).

5. Breng de peilstok weer aan en draai hem vast.

Oliedruk Indien de oliedruk te laag is, dan zal een drukschakelaar (indien hiermee uitgerust) de motor stoppen of een waarschuwing op de machine activeren. Stop wanneer dit optreedt de motor en controleer het oliepeil met de peilstok. Indien het oliepeil zich onder de “ADD” (=bijvullen) markering bevindt, voeg dan olie bij tot deze de “FULL” markering bereikt Start de motor en controleer op een juiste druk voordat de machine weer gebruikt wordt. Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller naar de motor toetrekken dan U kunt loslaten. Gebroken botten, kneuzingen of verstuikingen kunnen het resultaat zijn.

Trek bij het starten van de motor het startkoord langzaam uit tot er weerstand gevoeld wordt en trek dan snel om terugslag te voorkomen. WAARSCHUWING Benzine en haar dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken. Bij het starten van de motor

• Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien de motor hiermee is uitgerust) op hun plaats zitten en stevig vast zitten.
• Torn de motor niet indien de bougie verwijderd is.
• Wanneer de motor “verzopen” is, plaats de choke (indien hiermee uitgerust) in de stand OPEN/”RUN”(=aan), beweeg de toerentalbediening (indien hiermee uitgerust) naar de “fast” (=volgas) positie en torn tot de motor start.

Emissie Beheersing WAARSCHUWING Motoren geven koolmonoxide af, een reukloos, kleurloos, gifgas. Het inademen van koolmonoxide kan misselijkheid, flauwvallen of de dood veroorzaken. Onderhoud, vervanging of reparatie van emissiebeheersing voorzieningen en systemen kunnen uitgevoerd worden door elke reparatie-inrichting of --individu voor “non-road” motoren. Echter, voor het verkrijgen van gratis emissiebeheersing service moet het werk worden uitgevoerd door een door de fabriek geautoriseerde dealer. Zie de Emissies Garantie. Start en gebruik de motor buiten. De motor niet in een afgesloten ruimte starten of gebruiken, zelfs niet met open deuren of ramen.

WAARSCHUWING Per ongeluk vonken kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring. Brandgevaar OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er voordat U de motor start voor dat olie volgens de instructies in deze handleiding wordt bijgevuld. Wanneer U de motor zonder olie start, zal deze onherstelbaar beschadigen en dit zal niet door garantie gedekt zijn.

Noot: Sommige motoren en apparaten hebben afstandsbediening. Kijk in de betreffende handleiding voor de locatie en de bediening van de afstandsbediening.

1. Controleer het oliepeil. Zie het Olie controleren/toevoegen hoofdstuk.

Voordat afstellingen of reparaties worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elektrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulateurveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat moeten hetzelfde zijn en op dezelfde manier geïnstalleerd worden als de originele onderdelen.
• Sla niet met een hamer of hard voorwerp tegen het vliegwiel omdat het vliegwiel anders later uit elkaar kan vliegen tijdens bedrijf.

3. Draai de brandstofkraan (A), indien hiermee uitgerust open

4. Beweeg de snelheidsbediening (B) naar de volgas

(Fig. 4). positie. Gebruik de motor positie.

2. Zorg ervoor dat de aandrijvingbedieningen van de machine, indien hiermee uitgerust,

5. Beweeg de chokebediening (C), of de gecombineerde choke/snelheidshefboom,

positie. naar de choke Bij het controleren op vonken:

• Gebruik een goedgekeurde vonktester.
• Controleer niet op vonken met de bougie verwijderd. Noot: Over het algemeen hoeft u de choke niet te gebruiken bij het herstarten van een warme motor.

6. Repeteerstarter: Draai de startsleutel D naar de stand “run” (=aan).

Noot: Als de motor na herhaalde pogingen niet start, ga dan naar BRIGGSandSTRATTON.COM of raadpleeg de importeur1-800-233-3723.

langzaam uit tot er weerstand gevoeld wordt, trek dan snel. Onderhoudskaart Eerste 5 uur

WAARSCHUWING: Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller naar de motor trekken dan U kunt loslaten. Gebroken botten, kneuzingen of verstuikingen kunnen het gevolg zijn. Trek bij het starten van de motor het startkoord langzaam uit tot er weerstand gevoeld wordt en trek dan snel om terugslag te voorkomen. Olie verversen Iedere 8 uur of dagelijks Motoroliepeil controleren Reinigen rond uitlaat en bedieningen Reinig de vingerbeschermer (indien hiermee uitgerust)

Iedere 25 uur of jaarlijks

8. Elektrostart: Draai de startsleutel (D)naar de stand “ON” (=aan)/”start”. Raadpleeg

de handleiding van de machine voor de locatie en werking van het startslot.

Noot: Als de motor na herhaalde pogingen niet start, ga dan naar BRIGGSandSTRATTON.COM of raadpleeg de importeur1-800-233-3723. Iedere 50 uur of jaarlijks OPGEPAST: Start om de levensduur van de startmotor te verlengen steeds kortstondig (vijf seconden maximaal). Wacht een minuut tussen twee startpogingen.

9. Beweeg wanneer de motor opwarmt de chokebediening (C) naar de “run” (=aan)

De carburateur niet choken om de motor te stoppen.

1. Draai, met de snelheidsbediening in de stand “FAST” (=volgas)

(D) naar de “OFF” (=uit) positie (Fig. 4).

2. Draai nadat de motor stopt de brandstofkraan (A), indien hiermee uitgerust, dicht

Onderhoud Gebruik uitsluitend originele onderdelen. Andere onderdelen kunnen mogelijk niet zo goed presteren, schade aan de machine veroorzaken of resulteren in persoonlijk letsel. Ook kan het gebruik van andere onderdelen uw garantie ongeldig doen maken. Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geautoriseerde Briggs & Stratton dealer raadpleegt. OPGEPAST: Alle componenten die zijn gebruikt om deze motor te bouwen moeten op hun plaats blijven voor een juiste werking.

het contactslot Motorolie verversen Oliefilter vervangen (indien aanwezig) Uitlaat en vonkenvanger controleren Jaarlijks De motor stoppen - Fig. 4 Benzine en haar dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken. Luchtfilter reinigen * Voorfilter reinigen * Luchtfilter vervangen Voorfilter vervangen Bougie vervangen Luchtkoelsysteem reinigen * Brandstoffilter vervangen Klepspeling controleren ** Vaker reinigen onder stoffige omstandigheden of wanneer zich veel zwevend vuil in de omgeving bevindt. Niet nodig tenzij zich prestatieproblemen van de motor voordoen. Carburateur Afstelling Voer nooit afstellingen aan de carburateur uit. De carburateur was op de fabriek afgesteld om efficiënt te werken onder de meeste omstandigheden. Als echter afstelling noodzakelijk is, raadpleeg dan een erkende Briggs & Stratton dealer voor service. OPGEPAST: De fabrikant van de machine waarop deze motor is geïnstalleerd specificeert het maximum toerental waarop de motor gebruikt zal worden. Overtref dit toerental niet. De bougie vervangen - Fig. 5 Controleer de elektrodeafstand (A, Fig. 5) met een draadvoeler (B). Verstel zonodig de opening. Installeer de bougie en draai deze vast met het aanbevolen aanhaalkoppel. Zie voor afstelling van de opening of het aanhaalkoppel het Specificaties hoofdstuk. Noot: In sommige gebieden schrijven plaatselijke wetten het gebruik voor van een weerstandsbougie om ontstekingssignalen te onderdrukken. Indien deze motor origineel was uitgerust met een weerstandsbougie, gebruik dan voor vervanging hetzelfde type bougie. BRIGGSandSTRATTON.COM

4. Verwijder de peilstok en controleer het oliepeil. Het moet tot de bovenkant van de

“full” markering (F) op de peilstok zitten.

5. Breng de peilstok weer aan en draai hem vast.

Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden. Verwijder opgehoopt vuil van het uitlaat- en cilindergebied. Conform artikel 4442 van het wetboek in Californië is het verboden om deze motor te gebruiken of te bedienen in gebieden met bos, met struikgewas of in grasland zonder een vonkenvanger -- zoals gedefinieerd in artikel 4442 -- in goede, werkende staat op het uitlaatsysteem. De wetgeving in andere staten of landen kan soortgelijke verordeningen hebben. Neem contact op met de fabrikant, de wederverkoper of de dealer voor de aanschaf van een vonkenvanger voor het uitlaatsysteem dat op deze motor is geïnstalleerd. Inspecteer de uitlaat (A, Fig. 6) op barsten, corrosie of andere beschadiging. Verwijder de vonkenvanger (B), indien hiermee uitgerust en inspecteer deze op beschadiging of koolverstopping. Zorg er, als vervanging nodig is, voor dat uitsluitend originele onderdelen gebruikt worden. WAARSCHUWING: Vervangingsonderdelen moeten origineel zijn en op dezelfde manier gemonteerd worden als de oorspronkelijke onderdelen, anders kan brand optreden.

WAARSCHUWING Benzine en haar dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken.

Start of gebruik de motor nooit met verwijderde luchtfilter. OPGEPAST: Gebruik geen perslucht of oplosmiddelen om de luchtfilter te reinigen. Perslucht kan de filter beschadigen en oplosmiddelen zullen de filter oplossen. Het luchtfiltersysteem gebruikt een plat of ovaal patroon. Sommige modellen zijn ook uitgerust met een voorfilter dat uitgewassen en hergebruikt kan worden. Plat luchtfilter

1. Trek het dekselhendel omhoog (A, Fig. 11). Draai het dekselhendel naar de motor en

verwijder dan het deksel (B).

2. Verwijder voorfilter (C), indien hiermee uitgerust, en filter (D).

3. Tik om vuil los te maken voorzichtig tegen een hard oppervlak. Wanneer de filter erg

vuil is, vervang deze dan door een nieuwe filter.

4. Was de voorfilter in een vloeibaar oplosmiddel en water. Laat deze dan grondig

drogen. De voorfilter niet inoliën.

5. Assembleer de droge voorfilter en de filter in de motorbasis (E).

6. Lijn de nokken (F) op het deksel uit met de sleuven (G) in de koelluchtkap. Draai het

dekselhendel terug en druk deze naar beneden om op zijn plaats te klikken.

De olie vervangen - Fig. 7 De luchtfilter onderhouden - Fig. 11

Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet. Ernstige brandwonden kunnen optreden bij contact. Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken. Gebruikte olie is gevaarlijk afval en moet op de juiste manier weggegooid worden. Niet met huishoudelijk afval weggooien. Raadpleeg de plaatselijke instanties, het servicecentrum of de dealer voor veilige manieren om weg te gooien/te recyclen. Brandstoffilter vervangen - Fig. 12 WAARSCHUWING Olie verwijderen

1. Ontkoppel, met de motor uit maar nog steeds warm, de bougiekabel (A) en houd

deze weg van de bougie (Fig. 7).

2. Verwijder de peilstok (D).

Standaard olie aftapplug

1. Verwijder de olie aftapplug (B, Fig. 8). Tap de olie af in een goedgekeurde

opvangbak. Noot: Elke olie aftapplug die getoond is kan in de motor gemonteerd zijn.

2. Installeer nadat de olie is afgetapt de olie aftapplug en draai deze vast.

Optionele snelle olie aftap

1. Ontkoppel de olie aftapslang (G, Fig. 9) van de zijkant van de motor.

2. Draai en verwijder de olie aftapdop (H). Laat de snelle olie aftap voorzichtig (I) in een

goedgekeurde container zakken (J).

3. Installeer nadat de olie is afgetapt de olie aftapdop. Bevestig de olie aftapslang aan

de zijkant van de motor. Oliefilter vervangen (indien hiermee uitgerust)

Houd benzine weg van vonken, open vlammen, waakvlammen, hitte en andere ontstekingsbronnen. Controleer brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig vervangen. Voordat u de brandstoffilter vervangt dient U eerst de brandstoftank af te tappen of de brandstofkraan dicht te draaien. Vervangingsonderdelen voor de uitlaat moeten hetzelfde zijn en op dezelfde manier geïnstalleerd worden als de originele onderdelen. Indien brandstof gemorst wordt, wachten tot deze verdampt is voordat de motor gestart wordt. Luchtkoelingsysteem reinigen - Fig. 13 WAARSCHUWING Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet. Ernstige brandwonden kunnen optreden bij contact. Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken. Olie bijvullen Plaats de motor waterpas. Reinig rond de olievulopening. Raadpleeg het hoofdstuk Specificaties voor de oliecapaciteit. Verwijder de peilstok (D) en veeg deze af met een schone doek (Fig. 7). Giet de olie langzaam in de olievulopening van de motor (E). Niet overvullen. Wacht na het olie bijvullen een minuut en controleer dan het oliepeil. Noot: Vul geen olie bij via de snelle olie aftap (I) (indien hiermee uitgerust).

3. Breng de peilstok weer aan en draai hem vast.

Benzine en haar dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken.

1. Voordat U de brandstoffilter vervangt (A, Fig. 12), indien hiermee uitgerust, eerst de

brandstoftank aftappen of de brandstofkraan dichtdraaien. Anders kan er brandstof lekken en brand of explosie veroorzaken.

2. Druk de lipjes (B) op de klemmen (C) samen met een tang en schuif de klemmen

daarna weg van de brandstoffilter. Trek de brandstofleidingen (D) draaiend van de brandstoffilter af.

3. Controleer de brandstofleidingen en -aansluitingen regelmatig op scheurtjes of

lekkage. Zonodig vervangen.

4. Vervang de brandstoffilter door een origineel (OEM) vervangingsfilter

5. Zet de brandstofleidingen vast met de klemmen zoals op de afbeelding te zien is.

Sommige modellen zijn uitgerust met een oliefilter. Zie voor vervangingsintervallen de Onderhoud kaart.

1. Tap de olie uit de motor af. Zie de Olie Verwijderen sectie.

2. Verwijder de oliefilter (C) en gooi deze op de juiste manier weg. Zie Fig. 10.

3. Smeer, voordat U de nieuwe oliefilter installeert, de filterpakking in met verse, schone

4. Installeer de oliefilter met de hand tot de pakking de oliefilteradapter raakt, draai de

oliefilter dan nog 1/2 tot 3/4 slag vast.

5. Vul olie bij. Zie de Olie bijvullen sectie.

6. Start de motor en laat deze draaien. Controleer terwijl de motor opwarmt op

7. Zet de motor uit en controleer het oliepeil. Het moet tot de bovenkant van de “full”

markering (F) op de peilstok zitten (Afbeelding 7).

Uitlaat en vonkenvanger inspecteren - Fig. 6

Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden. Verwijder opgehoopt vuil van het uitlaat- en cilindergebied. OPGEPAST: Gebruik geen water om de motor te reinigen. Water kan het brandstofsysteem verontreinigen. Gebruik een borstel en droge doek om de motor te reinigen. Dit is een luchtgekoelde motor. Vuil kan de luchtstroom belemmeren en veroorzaken dat de motor oververhit raakt, wat resulteert in slechte prestaties en verminderde levensduur van de motor.

Gebruik een borstel of droge doek om vuil van vingerbeschermer/roterend scherm (A) te verwijderen. Houd verbindingen, veren en bedieningen (B) schoon. Houd het gebied rond en achter de uitlaat (C) vrij van brandbaar vuil (Fig. 13). Brandstofsysteem Brandstof kan verouderen indien deze langer wordt bewaard dan 30 dagen. Verouderde brandstof veroorzaakt dat zich zuur- en gomafzettingen vormen in het brandstofsysteem en op essentiële carburateurdelen. Gebruik om de brandstof vers te houden Briggs & Stratton FRESH START® brandstofstabilisator, verkrijgbaar als vloeibare toevoeging of een geconcentreerde druppelpatroon. Opslag De brandstof hoeft niet afgetapt te worden indien een brandstofstabilisator volgens de instructies is toegevoegd. Laat de motor 2 minuten draaien om de stabilisator door het brandstofsysteem te laten circuleren. De motor en brandstof kunnen dan tot 24 maanden worden opgeslagen. WAARSCHUWING Wanneer de benzine in de motor niet is behandeld met een brandstofstabilisator, dan moet deze afgetapt worden in een geschikte container. Laat de motor draaien tot deze stopt door brandstofgebrek. Het gebruik van een brandstofstabilisator in de jerrycan wordt aanbevolen om versheid te verzekeren.

Bij het opslaan van benzine of de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, omdat deze benzinedampen kunnen doen ontbranden. Motorolie Ververs, terwijl de motor nog warm is, de motorolie. Zie de De olie vervangen sectie. Storingzoeken Hulp nodig? Ga naar BRIGGSandSTRATTON.COM of raadpleeg de website van de importeur 1-800-233-3723. tio Benzine en haar dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken.

Service onderdeel Cilinderinhoud 344 cc. Model: 210000 Boring 87,30 mm. Luchtfilter, plat 698413, 5079 Slag 57,51 mm. Luchtfilter voorfilter, plat 697292, 5079 Oliecapaciteit --zonder filter 1,24 -- 1,30 L. Olie -- SAE 30 (0,6 L.)

Uitlaatklepspeling 0,13 - 0,18 mm. Olie -- SAE 30 (1,4 L.)

Slag Onderdeelnummer

Ontstekingsspoel luchtspleet

• Het motorvermogen zal afnemen met 3,5% voor elke 300 meter boven zeeniveau en 1% voor iedere 5,6° C boven 25° C. De motor zal bevredigend functioneren onder een hoek tot 15°. Raadpleeg de gebruiksaanwijzing van de machine voor maximum veilige toegestane hellingshoeken. n Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geautoriseerde Briggs & Stratton servicedealer raadpleegt. Gebruik uitsluitend originele Briggs & Stratton onderdelen.

September 2008 GARANTIEBEPALINGEN De Briggs & Stratton Corporation zal elk onderdeel gratis repareren of vervangen dat een defect vertoont in materiaal of bewerking of beide. Transportkosten voor onderdelen die zijn ingezonden voor reparatie of vervanging onder deze garantie komen ten laste van de koper. Deze garantie is geldig voor- en onderhavig aan de onderstaande periodes en voorwaarden. Raadpleeg voor garantieservice de dichtstbijzijnde Geautoriseerde Service Dealer in onze “dealer locator map” op BRIGGSandSTRATTON.COM, of kijk in de ‘Gouden Gids’. Merk/Producttype Particulier gebruik Vanguardt 2 jaar Extended Life Seriest; I/C®; Intekt I/C®; Intekt Pro; Professional Seriest met Dura-Boret gietijzeren mof; 850 Seriest met Dura-Boret gietijzeren mof; Snow Series MAXt met Dura-Boret gietijzeren mof 2 jaar Alle andere Briggs & Stratton motoren 2 jaar

Er is geen andere expliciete garantie. Impliciete garanties als verkoopbaarheid en geschiktheid voor een bepaald doel zijn beperkt tot één jaar vanaf aankoop, of tot mate die door de wet is toegestaan. Alle impliciete garanties zijn uitgesloten. Aansprakelijkheid voor incidentele of gevolgschades zijn uitgesloten voor zover deze uitsluiting wettelijk is toegestaan. Sommige rechtsgebieden staan geen beperkingen toe met betrekking tot de lengte van impliciete garantie, en sommige rechtsgebieden staan geen beperking toe met betrekking tot gevolgschades, dus de bovenvermelde beperkingen kunnen mogelijk niet op U van toepassing zijn. Deze garantie geeft U bepaalde specifieke wettelijke rechten en U kunt mogelijk andere rechten hebben die van rechtsgebied tot rechtsgebied variëren. Commercieel gebruik 2 jaar

1 jaar 90 dagen Dit zijn onze standaard garantievoorwaarden. Soms kan er echter aanvullende garantiedekking zijn die nog niet was bepaald ten tijde van deze publicatie. Ga voor een lijst van de op dit moment geldende garantievoorwaarden voor uw motor naar BRIGGSandSTRATTON.COM of neem contact op met uw erkende Briggs & Stratton servicedealer.

Motoren die worden gebruikt op “Standby” generatoren voor particuliere woningen worden uitsluitend onder particulier gebruik gegarandeerd. Deze garantie geldt niet voor toepassingen die primair worden gebruikt ter vervanging van het utiliteitsnet. Motoren die worden gebruikt voor wedstrijdracen of op commerciële of huurcircuits zijn uitgesloten van garantie.

De garantieperiode begint op de dag van aankoop van de eerste detailhandelconsument of commerciële eindgebruiker en gaat door voor de tijdsperiode in bovenstaande tabel. “Particulier gebruik” betekent persoonlijk huishoudelijk gebruik door een detailhandelconsument. “Commercieel gebruik” betekent elk ander gebruik, inclusief inkomen verschaffend gebruik of verhuurdoeleinden. Als een motor eenmaal commercieel gebruikt is, dan zal deze daarna voor deze garantie als commercieel gebruikt worden beschouwd.

Er is geen garantieregistratie nodig om garantie te verkrijgen op Briggs & Stratton producten. Bewaar uw aankoopnota. Indien u geen bewijs van de eerste aankoopdatum kunt overleggen op het moment dat om garantieservice verzocht wordt, dan zal de fabricagedatum van het product gebruikt worden om de garantieperiode te bepalen. 3 Lekkende carburateurs, verstopte brandstofbuizen, vastklevende kleppen, of andere Over uw garantie schade die wordt veroorzaakt door vervuilde of verschraalde brandstof. Briggs & Stratton voert de reparatie onder garantie graag voor u uit en verontschuldigt zich bij voorbaat voor het ongemak. Reparaties onder garantie mogen worden uitgevoerd door elke geautoriseerde Service Dealer. De meeste garantiereparaties worden zo afgehandeld; soms zijn verzoeken om garantie echter niet gerechtvaardigd.

Indien een klant het niet eens is met de beslissing van de Service Dealer, zal een onderzoek worden uitgevoerd om te bepalen of garantie van toepassing is. Vraag de Service Dealer om alle ondersteunende feiten naar de fabriek of diens vertegenwoordigende importeur te sturen voor onderzoek. Als de Importeur of de Fabriek besluit dat de claim gerechtvaardigd is, zal de klant volledig vergoed worden voor die onderdelen die defect zijn. Om misverstanden, die kunnen optreden tussen de klant en de Dealer, te voorkomen, zijn hieronder sommige oorzaken van motorstoring afgedrukt die de garantie niet dekt.

Normale slijtage: Net als alle andere mechanische apparaten hebben motoren periodiek onderhoud nodig en moeten bepaalde onderdelen om de zoveel tijd worden onderhouden of vervangen om goed te presteren. De garantie is niet van toepassing als de motorschade het gevolg is van verkeerd gebruik, gebrek aan routineonderhoud, verzending, verkeerde behandeling of opslag of onjuiste installatie. Ook vervalt het recht op garantie als het serienummer van de motor is verwijderd of als er iets aan de motor is gewijzigd of aangepast. Verkeerd onderhoud: De levensduur van een motor is afhankelijk van de omstandigheden waaronder hij wordt gebruikt en de mate van zorg voor de motor. Bepaalde toepassingen, zoals grondfrezen, vuilwaterpompen of cirkelmaaiers moeten vaak werken onder stoffige en vuile omstandigheden, die kunnen leiden tot wat lijkt op voortijdige slijtage. Zulke slijtage, indien veroorzaakt door vuil, stof, bougiereinigergrit of ander schurend materiaal dat de motor is binnengedrongen door verkeerd onderhoud, wordt niet door garantie gedekt. Deze garantie dekt uitsluitend aan de motor gerelateerde defecte materialen en/of bewerkingen, en niet vervanging of vergoeding van de machine waarop de motor gemonteerd kan zijn. Noch strekt de garantie zich uit tot reparaties die nodig zijn door:

Problemen veroorzaakt door onderdelen die geen originele Briggs & Stratton onderdelen zijn.

Bedieningsonderdelen of -installaties waardoor de motor niet start, die slechte motorprestaties veroorzaken of de levensduur van de motor bekorten. (Neem contact op met de machinefabrikant.)

Onderdelen die zijn ingelopen of kapot zijn gegaan omdat een motor werd gebruikt met onvoldoende of vervuilde smeerolie, of een verkeerd type smeerolie (controleer het oliepeil en vul het zonodig bij met de aanbevolen intervallen). OIL GARD kan mogelijk een draaiende motor niet uitschakelen. Motorschade kan optreden wanneer de olie niet correct op peil gehouden wordt.

Reparatie of afstelling van bijbehorende onderdelen en samenstellen zoals koppelingen, aandrijvingen, afstandbedieningen enz. die geen Briggs & Stratton-fabricaat zijn.

Schade of slijtage die veroorzaakt is door het binnendringen van vuil doordat de luchtfilter verkeerd is onderhouden of weer gemonteerd, of wanneer een niet-origineel luchtfilterelement of -patroon wordt gebruikt. Reinig en/of vervang de filter als aangegeven in de gebruiksaanwijzing.

Onderdelen die beschadigd zijn door overtoeren draaien of oververhitting veroorzaakt door gras, vuil of verontreiniging dat de koelvinnen afdicht of het vliegwielgebied verstopt, of schade die wordt veroorzaakt door het gebruik van de motor in een afgesloten ruimte zonder voldoende ventilatie. Reinig de motor en verwijder het vuil conform de intervallen die zijn aangegeven in de gebruiksaanwijzing.

Motor- of machineonderdelen die kapot zijn gegaan door overmatig trillen als gevolg van te losse motorbevestiging, losse maaimessen, niet uitbalanceerde messen of losse of niet uitbalanceerde waaiers, verkeerde bevestiging van de machine aan de motorkrukas, overtoeren draaien of ander verkeerd gebruik als de motor in bedrijf is.

Een kromme of kapotte krukas als gevolg van het raken van een hard voorwerp door het maaimes van een motormaaier, of als gevolg van een te strak gespannen V-snaar. 10 Normaal onderhoud of afstelling van de motor.

Defect raken van de motor of een motoronderdeel, zoals verbrandingskamer, kleppen, klepzetels, klepgeleiders, of verbrande startmotorwikkelingen, veroorzaakt door het gebruik van alternatieve brandstoffen, zoals LPG, aardgas, veranderde benzines, etc. Garantieservice is uitsluitend beschikbaar via Service Dealers die zijn geautoriseerd door Briggs & Stratton Corporation. U vindt uw dichtstbijzijnde Geautoriseerde Service Dealer in onze “dealer locator” kaart op www.BRIGGSsandSTRATTON.com of kijk in de ‘Gouden Gids’.
