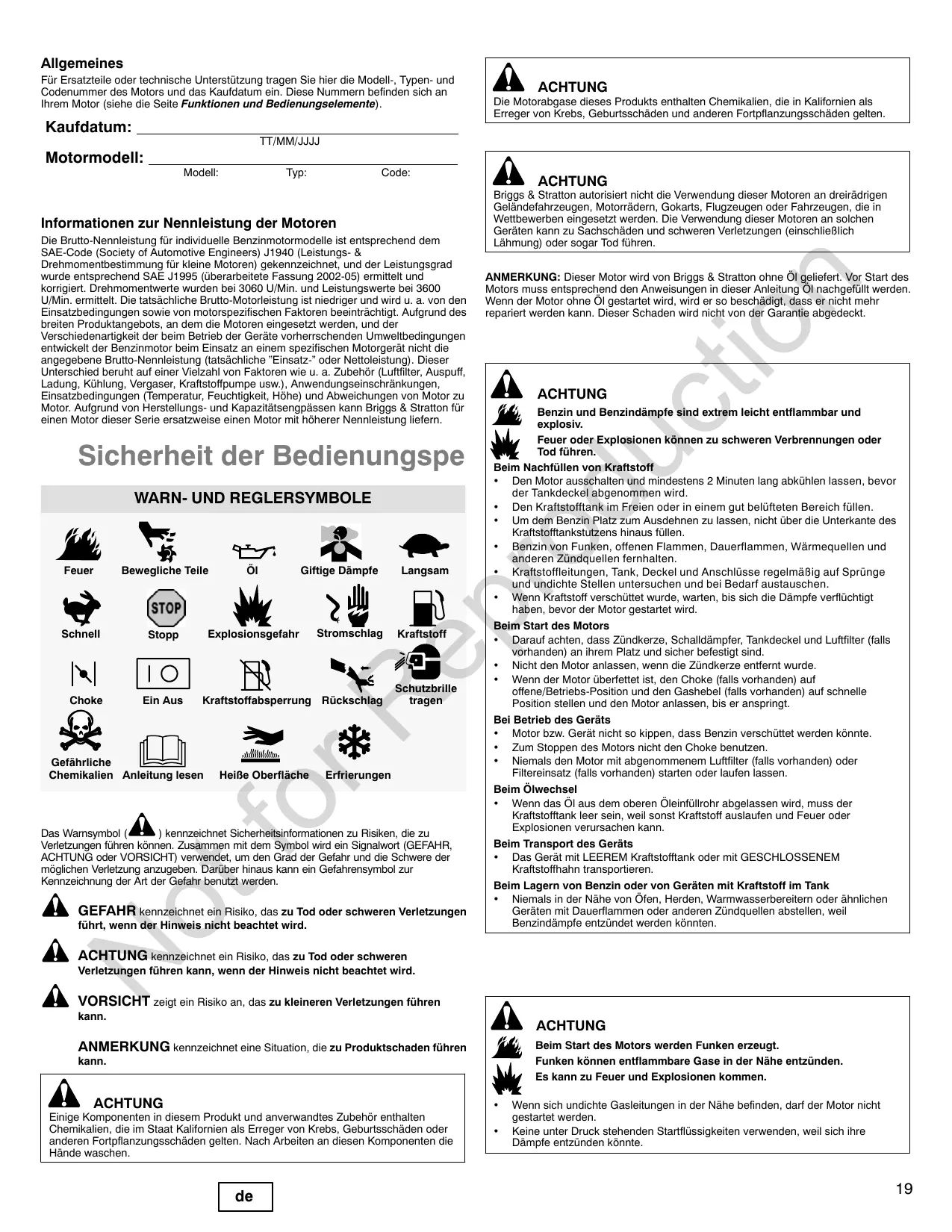

BEDIENUNGSANLEITUNG BRIGGS & STRATTON 211700 BRIGGS & STRATTON

Code: ACHTUNG Informationen zur Nennleistung der Motoren Die Brutto-Nennleistung für individuelle Benzinmotormodelle ist entsprechend dem SAE-Code (Society of Automotive Engineers) J1940 (Leistungs- & Drehmomentbestimmung für kleine Motoren) gekennzeichnet, und der Leistungsgrad wurde entsprechend SAE J1995 (überarbeitete Fassung 2002-05) ermittelt und korrigiert. Drehmomentwerte wurden bei 3060 U/Min. und Leistungswerte bei 3600 U/Min. ermittelt. Die tatsächliche Brutto-Motorleistung ist niedriger und wird u. a. von den Einsatzbedingungen sowie von motorspezifischen Faktoren beeinträchtigt. Aufgrund des breiten Produktangebots, an dem die Motoren eingesetzt werden, und der Verschiedenartigkeit der beim Betrieb der Geräte vorherrschenden Umweltbedingungen entwickelt der Benzinmotor beim Einsatz an einem spezifischen Motorgerät nicht die angegebene Brutto-Nennleistung (tatsächliche ”Einsatz-” oder Nettoleistung). Dieser Unterschied beruht auf einer Vielzahl von Faktoren wie u. a. Zubehör (Luftfilter, Auspuff, Ladung, Kühlung, Vergaser, Kraftstoffpumpe usw.), Anwendungseinschränkungen, Einsatzbedingungen (Temperatur, Feuchtigkeit, Höhe) und Abweichungen von Motor zu Motor. Aufgrund von Herstellungs- und Kapazitätsengpässen kann Briggs & Stratton für einen Motor dieser Serie ersatzweise einen Motor mit höherer Nennleistung liefern. Sicherheit der Bedienungspe Bewegliche Teile Schnell Stopp Giftige Dämpfe Explosionsgefahr Stromschlag Kraftstoffabsperrung Rückschlag Kraftstoff Schutzbrille tragen Heiße Oberfläche Erfrierungen

Gefährliche Chemikalien Anleitung lesen Langsam

ACHTUNG Benzin und Benzindämpfe sind extrem leicht entflammbar und explosiv. Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen. Beim Nachfüllen von Kraftstoff

• Den Motor ausschalten und mindestens 2 Minuten lang abkühlen lassen, bevor der Tankdeckel abgenommen wird.
• Den Kraftstofftank im Freien oder in einem gut belüfteten Bereich füllen.
• Um dem Benzin Platz zum Ausdehnen zu lassen, nicht über die Unterkante des Kraftstofftankstutzens hinaus füllen.
• Benzin von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Zündquellen fernhalten.
• Kraftstoffleitungen, Tank, Deckel und Anschlüsse regelmäßig auf Sprünge und undichte Stellen untersuchen und bei Bedarf austauschen.
• Wenn Kraftstoff verschüttet wurde, warten, bis sich die Dämpfe verflüchtigt haben, bevor der Motor gestartet wird.

Feuer ANMERKUNG: Dieser Motor wird von Briggs & Stratton ohne Öl geliefert. Vor Start des Motors muss entsprechend den Anweisungen in dieser Anleitung Öl nachgefüllt werden. Wenn der Motor ohne Öl gestartet wird, wird er so beschädigt, dass er nicht mehr repariert werden kann. Dieser Schaden wird nicht von der Garantie abgedeckt.

Briggs & Stratton autorisiert nicht die Verwendung dieser Motoren an dreirädrigen Geländefahrzeugen, Motorrädern, Gokarts, Flugzeugen oder Fahrzeugen, die in Wettbewerben eingesetzt werden. Die Verwendung dieser Motoren an solchen Geräten kann zu Sachschäden und schweren Verletzungen (einschließlich Lähmung) oder sogar Tod führen.

Motormodell: Choke ACHTUNG Die Motorabgase dieses Produkts enthalten Chemikalien, die in Kalifornien als Erreger von Krebs, Geburtsschäden und anderen Fortpflanzungsschäden gelten.

Das Warnsymbol ( ) kennzeichnet Sicherheitsinformationen zu Risiken, die zu Verletzungen führen können. Zusammen mit dem Symbol wird ein Signalwort (GEFAHR, ACHTUNG oder VORSICHT) verwendet, um den Grad der Gefahr und die Schwere der möglichen Verletzung anzugeben. Darüber hinaus kann ein Gefahrensymbol zur Kennzeichnung der Art der Gefahr benutzt werden. GEFAHR kennzeichnet ein Risiko, das zu Tod oder schweren Verletzungen führt, wenn der Hinweis nicht beachtet wird. Beim Start des Motors

• Darauf achten, dass Zündkerze, Schalldämpfer, Tankdeckel und Luftfilter (falls vorhanden) an ihrem Platz und sicher befestigt sind.
• Nicht den Motor anlassen, wenn die Zündkerze entfernt wurde.
• Wenn der Motor überfettet ist, den Choke (falls vorhanden) auf offene/Betriebs-Position und den Gashebel (falls vorhanden) auf schnelle Position stellen und den Motor anlassen, bis er anspringt. Bei Betrieb des Geräts
• Motor bzw. Gerät nicht so kippen, dass Benzin verschüttet werden könnte.
• Zum Stoppen des Motors nicht den Choke benutzen.
• Niemals den Motor mit abgenommenem Luftfilter (falls vorhanden) oder Filtereinsatz (falls vorhanden) starten oder laufen lassen. Beim Ölwechsel
• Wenn das Öl aus dem oberen Öleinfüllrohr abgelassen wird, muss der Kraftstofftank leer sein, weil sonst Kraftstoff auslaufen und Feuer oder Explosionen verursachen kann. Beim Transport des Geräts
• Das Gerät mit LEEREM Kraftstofftank oder mit GESCHLOSSENEM Kraftstoffhahn transportieren. Beim Lagern von Benzin oder von Geräten mit Kraftstoff im Tank
• Niemals in der Nähe von Öfen, Herden, Warmwasserbereitern oder ähnlichen Geräten mit Dauerflammen oder anderen Zündquellen abstellen, weil Benzindämpfe entzündet werden könnten.

ACHTUNG kennzeichnet ein Risiko, das zu Tod oder schweren Verletzungen führen kann, wenn der Hinweis nicht beachtet wird. VORSICHT zeigt ein Risiko an, das zu kleineren Verletzungen führen kann. ACHTUNG ANMERKUNG kennzeichnet eine Situation, die zu Produktschaden führen Beim Start des Motors werden Funken erzeugt. Funken können entflammbare Gase in der Nähe entzünden. Es kann zu Feuer und Explosionen kommen. kann. ACHTUNG Einige Komponenten in diesem Produkt und anverwandtes Zubehör enthalten Chemikalien, die im Staat Kalifornien als Erreger von Krebs, Geburtsschäden oder anderen Fortpflanzungsschäden gelten. Nach Arbeiten an diesen Komponenten die Hände waschen.

Wenn sich undichte Gasleitungen in der Nähe befinden, darf der Motor nicht gestartet werden. Keine unter Druck stehenden Startflüssigkeiten verwenden, weil sich ihre Dämpfe entzünden könnte.

ACHTUNG ACHTUNG Laufende Motoren erzeugen Wärme. Motorteile, insbesondere Schalldämpfer, werden extrem heiß. Bei Berührung kann es zu schweren Verbrennungen kommen. Brennbare Fremdkörper wie Laub, Gras usw. können sich entzünden.

Beim Einsatz des Geräts müssen sich alle Schutzvorrichtungen an ihrem Platz befinden. Hände und Füße von rotierenden Teilen fern halten. Lange Haare hochbinden und Schmuck abnehmen. Keine lose sitzende Kleidung, herunterbaumelnde Schnüre oder ähnliche Teile tragen, die sich verfangen könnten. Bei der Zündfunkenkontrolle:

• Einen geeigneten Zündkerzenprüfer verwenden.
• Nicht bei entfernter Zündkerze kontrollieren, ob ein Zündfunke vorhanden ist.

Vor Einstellungs- oder Reparaturarbeiten:

• Das Zündkabel abziehen und von der Zündkerze fern halten.
• Die Batterie von der negativen Klemme lösen (nur Motoren mit Elektrostart).
• Die richtigen Werkzeuge verwenden.
• Nicht an Reglerfeder, Gestängen oder anderen Teilen herumbasteln, um die Drehzahl zu erhöhen.
• Ersatzteile müssen den Originalteilen entsprechen und in derselben Position angebracht werden.
• Nicht mit einem Hammer oder anderen harten Gegenstand gegen das Schwungrad schlagen, weil es sonst später während des Betriebs auseinander platzen könnte.

Rotierende Teile können Hände, Füße, Haare, Kleidungsstücke oder Schmuck berühren und sich darin verfangen. Es kann zu Amputationen oder anderen schweren Verletzungen kommen. ACHTUNG Funken können Feuer oder Stromschläge verursachen. Ungewollter Start kann schwere Verletzungen verursachen. Feuergefahr

ACHTUNG Wenn das Starterseil schnell zurückspringt, werden Hand und Arm schneller zum Motor gezogen, als das Seil losgelassen werden kann. Es kann zu Knochenbrüchen, Quetschungen und Verstauchungen kommen. Zum Start des Motors langsam am Starterseil ziehen, bis Widerstand spürbar wird, und dann kräftig ziehen, um Rückschlag zu vermeiden. Alle externen Geräte- und Motorlasten beseitigen, bevor der Motor gestartet wird. Direkt mit dem Motor verbundene Gerätekomponenten wie u.a. Schnittmesser, Impeller, Seilscheiben, Zahnräder usw. müssen sicher befestigt sein. Schalldämpfer, Zylinder und Kühlrippen abkühlen lassen, bevor sie berührt werden. Fremdkörperansammlungen vom Schalldämpfer- und Zylinderbereich entfernen. Der Einsatz des Motors auf Wald-, Busch- oder Grasland verstößt gegen das kalifornische Gesetz (public resource code, section 4442), wenn die Auspuffanlage nicht mit einem vorgeschriebenen betriebsfähigen Funkenfänger ausgestattet ist. In anderen Bundesstaaten können ähnliche Gesetze gelten. Einen passenden Funkenfänger für die an diesem Motor installierte Auspuffanlage finden Sie beim Gerätehersteller oder Händler.

Motoren erzeugen Kohlenmonoxid, ein geruchloses, farbloses, giftiges Gas. Wenn Kohlenmonoxid eingeatmet wird, kann es zu Übelkeit, Ohnmacht oder Tod kommen. Den Motor im Freien starten und laufen lassen. Den Motor nicht in geschlossenen Räumen starten oder laufen lassen, selbst wenn Türen oder Fenster geöffnet sind.

BRIGGSandSTRATTON.COM Funktionen und Bedienungselemente Vergleichen Sie die Abbildung 1 mit Ihrem Motor, um die Positionen der einzelnen Funktionen und Bedienungselemente kennen zu lernen. A. Motorkennzeichnung Modell Typ Code

Starterseilgriff (Zubehör)

Ölablassschraube Ölfilter (Zubehör)

Kraftstoff muss diese Anforderungen erfüllen:

• Sauberes, frisches, bleifreies Benzin.
• Mindestens 87 Oktan/87 AKI (91 RON). Bei Einsatz in großen Höhen siehe unten.
• Benzin mit bis zu 10% Ethanol oder bis zu 15% MTBE ist akzeptabel. VORSICHT: Kein nicht zugelassenes Benzin wie E85 verwenden. Kein Öl mit dem Benzin mischen. Den Motor nicht so modifizieren, dass er mit alternativen Kraftstoffen laufen kann. Bei Nichtbeachtung dieser Punkte werden Motorkomponenten beschädigt, und die Motorgarantie wird aufgehoben. Zum Schutz der Kraftstoffanlage vor Kraftstoffrückständen sollte dem Kraftstoff ein Kraftstoffstabilisator beigemischt werden. Siehe Lagerung. Nicht jeder Kraftstoff ist gleich. Wenn es zu Start- oder Leistungsproblemen kommt, sollte der Kraftstoff anderswo gekauft oder die Marke gewechselt werden. Dieser Motor ist für den Betrieb mit Benzin zugelassen. Der Motor hat das Abgassystem EM (Engine Modifications). tio Fingerschutz

M. Kraftstofffilter (Zubehör) Kraftstoffpumpe (Zubehör)

Wenn der Öldruck abfällt, stoppt ein Öldruckschalter (falls vorhanden) entweder den Motor oder aktiviert eine Warnvorrichtung am Gerät. Falls dies auftritt, den Motor stoppen und den Ölstand mit dem Peilstab kontrollieren. Wenn der Ölstand unter der Marke ADD am Peilstab steht, Öl einfüllen, bis der Ölstand die Marke FULL erreicht. Den Motor starten und vor dem weiteren Betrieb kontrollieren, ob der richtige Öldruck wiederhergestellt ist. Wenn der Ölstand zwischen den Marken ADD und FULL am Peilstab steht, nicht versuchen, den Motor wieder zu starten. Wenden Sie sich an einen Briggs & Stratton-Vertragshändler, um das Öldruckproblem beheben zu lassen. Kraftstoffempfehlungen G. Schalldämpfer Berührungsschutz (Zubehör) Funkenfänger (Zubehör)

Öldruck O. Öl-Schnellablass (Zubehör) Betrieb Einsatz in großen Höhen In Höhen über 1500 m ist Benzin mit mindestens 85 Oktan/85 AKI (89 RON) akzeptabel. Damit die Emissionsbestimmungen weiterhin erfüllt werden, ist eine Einstellung für große Höhen erforderlich. Wenn der Motor ohne diese Einstellung läuft, kommt es zu Leistungsabfall, erhöhtem Kraftstoffverbrauch und mehr Emissionen. Informationen zur Einstellung für große Höhen bekommen Sie bei einem Briggs & Stratton-Vertragshändler. Es wird nicht empfohlen, den Motor in Höhen unter 760 m einzusetzen, wenn der Satz für große Höhen installiert ist.

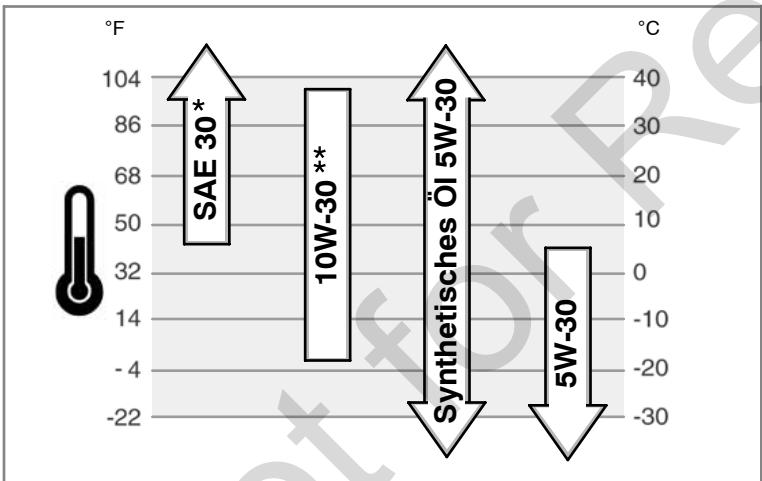

Ölfassungsvermögen (siehe Abschnitt Technische Daten) Empfehlungen zum Öl Nachfüllen von Kraftstoff - Abb. 3

Für optimale Leistung empfehlen wir Öle mit Briggs & Stratton-Garantiezertifikat. Andere hochwertige HD-Öle mit der Klassifizierung ”for service SF, SG, SH, SJ” oder höher sind zulässig. Keine speziellen Zusätze verwenden. Die Umgebungstemperaturen bestimmen die richtige Ölviskosität für den Motor. Wählen Sie die beste Viskosität für den voraussichtlichen Temperaturbereich anhand des Diagramms aus.

Unter 4°C führt die Verwendung von SAE 30 zu Startschwierigkeiten.

Über 27°C kann 10W-30 zu höherem Ölverbrauch führen. Den Ölstand häufiger kontrollieren.

Kontrolle/Nachfüllen von Öl - Abb. 1 ACHTUNG Benzin und Benzindämpfe sind extrem leicht entflammbar und explosiv. Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen. Beim Nachfüllen von Kraftstoff

• Den Motor ausschalten und mindestens 2 Minuten lang abkühlen lassen, bevor der Tankdeckel abgenommen wird.
• Den Kraftstofftank im Freien oder in einem gut belüfteten Bereich füllen.
• Um dem Benzin Platz zum Ausdehnen zu lassen, nicht über die Unterkante des Kraftstofftankstutzens hinaus füllen.
• Benzin von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Zündquellen fernhalten.
• Kraftstoffleitungen, Tank, Deckel und Anschlüsse regelmäßig auf Sprünge und undichte Stellen untersuchen und bei Bedarf austauschen.
• Wenn Kraftstoff verschüttet wurde, warten, bis sich die Dämpfe verflüchtigt haben, bevor der Motor gestartet wird.

1. Den Bereich um den Tankdeckel von Schmutz und Fremdkörpern reinigen. Den

Tankdeckel (A) abnehmen (Abb. 3).

2. Den Kraftstofftank (B) mit Benzin füllen. Um dem Benzin Platz zum Ausdehnen zu

lassen, nicht über die Unterkante des Kraftstofftankstutzens (C) hinaus füllen.

3. Den Tankdeckel wieder anbringen.

Vor dem Nachfüllen von Öl bzw. der Ölstandskontrolle

• Den Motor waagerecht stellen.
• Den Öleinfüllbereich von Fremdkörpern reinigen.

1. Den Peilstab (A) herausziehen und mit einem sauberen Lappen abwischen (Abb. 2).

2. Den Peilstab einsetzen und festziehen.

3. Den Peilstab herausziehen und den Ölstand kontrollieren. Der Ölstand sollte oben

an der Voll-Marke (B) am Peilstab stehen.

4. Bei niedrigem Ölstand Öl langsam in die Motoröleinfüllöffnung (C) nachfüllen. Nicht

überfüllen. Nach dem Einfüllen des Öls eine Minute warten und dann den Ölstand nachkontrollieren. Hinweis: Kein Öl am Öl-Schnellablass (O, Abb. 1) einfüllen (falls vorhanden). Starten des Motors - Abb. 4 ACHTUNG

Wenn das Starterseil schnell zurückspringt, werden Hand und Arm schneller zum Motor gezogen, als das Seil losgelassen werden kann. Es kann zu Knochenbrüchen, Quetschungen und Verstauchungen kommen. Zum Start des Motors langsam am Starterseil ziehen, bis Widerstand spürbar wird, und dann kräftig ziehen, um Rückschlag zu vermeiden.

5. Den Peilstab wieder einsetzen und festziehen.

1. Mit dem Gashebel auf schneller Position

ausschalten (Abb. 4). ACHTUNG Benzin und Benzindämpfe sind extrem leicht entflammbar und explosiv. Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen. Beim Start des Motors

• Darauf achten, dass Zündkerze, Schalldämpfer, Tankdeckel und Luftfilter (falls vorhanden) an ihrem Platz und sicher befestigt sind.
• Nicht den Motor anlassen, wenn die Zündkerze entfernt wurde.
• Wenn der Motor überfettet ist, den Choke (falls vorhanden) auf offene/Betriebs-Position und den Gashebel (falls vorhanden) auf schnelle Position stellen und den Motor anlassen, bis er anspringt. den Schlüsselschalter (D)

2. Wenn der Motor aus ist, den Kraftstoffhahn (A, falls vorhanden) zudrehen

Wartung Nehmen Sie nur Original-Ersatzteile. Andere Teile bringen u. U. nicht die gleiche Leistung, können das Gerät beschädigen und Verletzungen verursachen. Darüber hinaus kann bei Verwendung anderer Teile die Garantie verloren gehen. Wir empfehlen, dass Sie sich für alle Wartungsarbeiten am Motor und an Motorteilen an einen Briggs & Stratton-Vertragshändler wenden. ANMERKUNG: Zum ordnungsgemäßen Betrieb müssen alle zum Bau dieses Motors verwendeten Komponenten an ihrem Platz bleiben.

1. Den Ölstand kontrollieren. Siehe den Abschnitt Kontrolle/Nachfüllen von Öl.

2. Darauf achten, dass die Bedienungselemente für den Geräteantrieb (falls

vorhanden) ausgeschaltet sind.

3. Den Kraftstoffhahn (A) (falls vorhanden) aufdrehen

dem Gashebel auf schneller Position stellen. Den Motor mit Position laufen lassen.

5. Den Chokehebel (C) bzw. den kombinierten Choke-/Gashebel auf Choke-Position

stellen. Hinweis: Der Choke wird gewöhnlich beim erneuten Start eines warmen Motors nicht gebraucht.

6. Rücklaufstarter: Den Schlüsselschalter (D) auf Betriebs-Position stellen.

7. Rücklaufstarter: Den Starterseilgriff (E) sicher festhalten. Langsam am

Starterseilgriff ziehen, bis Widerstand spürbar wird. Dann kräftig ziehen. Hinweis: Wenn der Motor nach wiederholten Versuchen nicht anspringt, konsultieren Sie BRIGGSandSTRATTON.COM oder rufen Sie 1-800-233-3723 an (in den USA). ACHTUNG: Vor Einstellungs- oder Reparaturarbeiten:

• Das Zündkabel abziehen und von der Zündkerze fern halten.
• Die Batterie von der negativen Klemme lösen (nur Motoren mit Elektrostart).
• Die richtigen Werkzeuge verwenden.
• Nicht an Reglerfeder, Gestängen oder anderen Teilen herumbasteln, um die Drehzahl zu erhöhen.
• Ersatzteile müssen den Originalteilen entsprechen und in derselben Position angebracht werden.
• Nicht mit einem Hammer oder anderen harten Gegenstand gegen das Schwungrad schlagen, weil es sonst später während des Betriebs auseinander platzen könnte.

4. Den Drosselklappenhebel (B) auf schnelle

(Abb. 4). Funken können Feuer oder Stromschläge verursachen. Ungewollter Start kann schwere Verletzungen verursachen. Feuergefahr

ANMERKUNG: Dieser Motor wird von Briggs & Stratton ohne Öl geliefert. Vor Start des Motors muss entsprechend den Anweisungen in dieser Anleitung Öl nachgefüllt werden. Wenn der Motor ohne Öl gestartet wird, wird er so beschädigt, dass er nicht mehr repariert werden kann. Hinweis: Einige Motoren und Einrichtung sind mit Fernsteuerung ausgerüstet. Die Anordnung und der Betrieb der Fernsteuerung werden im Handbuch der Einrichtung beschrieben. ACHTUNG Bei der Zündfunkenkontrolle:

• Einen geeigneten Zündkerzenprüfer verwenden.
• Nicht bei entfernter Zündkerze kontrollieren, ob ein Zündfunke vorhanden ist. Wartungsplan Nach den ersten 5 Stunden

8. Elektrostart: Den E-Start-Schalter (D) auf Position An/Start stellen. Zu Position und

Betätigung des Schalters siehe die Geräte-Anleitung. Hinweis: Wenn der Motor nach wiederholten Versuchen nicht anspringt, konsultieren Sie BRIGGSandSTRATTON.COM oder rufen Sie 1-800-233-3723 an (in den USA).

ANMERKUNG: Um die Lebensdauer des Anlassers zu verlängern, den Anlasser jeweils nur kurz betätigen (maximal fünf Sekunden). Zwischen den Betätigungen jeweils eine Minute warten.

9. Wenn sich der Motor aufwärmt, den Choke-Hebel (C) auf Betriebs-Position

stellen. Stoppen des Motors - Abb. 4 ACHTUNG Benzin und Benzindämpfe sind extrem leicht entflammbar und explosiv. Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen.

Zum Stoppen des Motors nicht den Choke benutzen. Motoröl wechseln Alle 8 Stunden oder täglich

Ein schnell zurückspringendes Starterseil zieht Hand und Arm schneller zum Motor, als das Seil losgelassen werden kann. Es könnte zu Knochenbrüchen, Prellungen oder Zerrungen kommen. Beim Start des Motors langsam am Starterseil ziehen, bis Widerstand spürbar wird. Dann schnell ziehen, um zu verhindern, dass das Seil zurückspringt.

tio Motoren erzeugen Kohlenmonoxid, ein geruchloses, farbloses, giftiges Gas. Wenn Kohlenmonoxid eingeatmet wird, kann es zu Übelkeit, Ohnmacht oder Tod kommen. Den Motor im Freien starten und laufen lassen. Den Motor nicht in geschlossenen Räumen starten oder laufen lassen, selbst wenn Türen oder Fenster geöffnet sind. Wartung, Austausch oder Reparatur von Komponenten des Abgassystems bzw. kompletter Systeme können von jeder Reparaturwerkstatt bzw. jedem Mechaniker durchgeführt werden. Um jedoch kostenlosen Service am Abgassystem zu erhalten, muss die Arbeit von einem vom Werk autorisierten Fachhändler durchgeführt werden. Siehe die Gewährleistung auf das Abgasbegrenzungssystem.

Abgasbegrenzung Motorölstand kontrollieren Bereich um Schalldämpfer und Bedienungselemente reinigen Fingerschutz (falls vorhanden) reinigen Alle 25 Stunden oder jährlich Luftfilter reinigen * Vorfilter reinigen * Alle 50 Stunden oder jährlich Motoröl wechseln Ölfilter austauschen (falls vorhanden) Schalldämpfer und Funkenfänger überprüfen Jährlich

Luftfilter austauschen Vorfilter austauschen Zündkerze austauschen Luftkühlungssystem reinigen * Kraftstofffilter austauschen Ventilspiel überprüfen ** Bei hohem Staubaufkommen oder Fremdkörpern in der Luft häufiger reinigen. Nur erforderlich, wenn Leistungsprobleme festgestellt werden. Vergasereinstellung Niemals Einstellungen am Vergaser vornehmen. Der Vergaser wurde ab Werk für effizienten Betrieb unter den meisten Einsatzbedingungen eingestellt. Falls dennoch BRIGGSandSTRATTON.COM Den Elektrodenabstand (A, Abb. 5) mit einer Drahtlehre (B) kontrollieren und bei Bedarf nachstellen. Die Zündkerze einsetzen und mit dem empfohlenen Anzugswert festziehen. Zu Einstellung des Elektrodenabstands und Anzugswerten siehe den Abschnitt Technische Daten. Hinweis: In einigen Ländern sind Widerstandszündkerzen zur Unterdrückung von Zündsignalen vorgeschrieben. Wenn dieser Motor ursprünglich mit einer Widerstandszündkerze ausgestattet war, muss zum Austausch derselbe Zündkerzentyp verwendet werden. Überprüfung von Schalldämpfer und Funkenfänger - Abb. 6 Nachfüllen von Öl Den Motor waagerecht stellen. Den Öleinfüllbereich von Fremdkörpern reinigen. Zum Ölfassungsvermögen siehe den Abschnitt Spezifikationen. Den Peilstab (D) herausziehen und mit einem sauberen Lappen abwischen (Abb. 7). Das Öl langsam in die Motoröleinfüllöffnung (E) gießen. Nicht überfüllen. Nach dem Einfüllen des Öls eine Minute warten und dann den Ölstand erneut kontrollieren. Hinweis: Kein Öl am Öl-Schnellablass (I) einfüllen (falls vorhanden).

3. Den Peilstab einsetzen und festziehen.

4. Den Peilstab herausziehen und den Ölstand kontrollieren. Der Ölstand sollte oben

an der Voll-Marke (F) am Peilstab stehen.

5. Den Peilstab einsetzen und festziehen.

Austausch der Zündkerze - Abb. 5

4. Den Ölfilter mit den Hand so einsetzen, dass die Dichtung den Ölfilteradapter

berührt. Dann den Ölfilter um 1/2 bis 3/4 Umdrehung festziehen.

5. Öl nachfüllen. Siehe den Abschnitt Nachfüllen von Öl.

6. Den Motor starten und laufen lassen. Während der Motor warmläuft, überprüfen, ob

Ölleckagen vorhanden sind.

7. Den Motor abstellen und den Ölstand kontrollieren. Der Ölstand sollte oben an der

Voll-Marke (F) am Peilstab stehen (Abb. 7). ACHTUNG

ACHTUNG Benzin und Benzindämpfe sind extrem leicht entflammbar und explosiv. Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen.

Niemals den Motor mit abgenommenem Luftfilter oder Filtereinsatz starten oder laufen lassen.

Schalldämpfer, Zylinder und Kühlrippen abkühlen lassen, bevor sie berührt werden. Fremdkörperansammlungen vom Schalldämpfer- und Zylinderbereich entfernen. Der Einsatz des Motors auf Wald-, Busch- oder Grasland verstößt gegen das kalifornische Gesetz (public resource code, section 4442), wenn die Auspuffanlage nicht mit einem vorgeschriebenen betriebsfähigen Funkenfänger ausgestattet ist. In anderen Bundesstaaten können ähnliche Gesetze gelten. Einen passenden Funkenfänger für die an diesem Motor installierte Auspuffanlage finden Sie beim Gerätehersteller oder Händler. Wartung des Luftfilters - Abb. 11

Laufende Motoren erzeugen Wärme. Motorteile, insbesondere Schalldämpfer, werden extrem heiß. Bei Berührung kann es zu schweren Verbrennungen kommen. Brennbare Fremdkörper wie Laub, Gras usw. können sich entzünden. tio Einstellungen erforderlich sind, wenden Sie sich bitte an einen Briggs & Stratton-Vertragshändler. ANMERKUNG: Der Hersteller des Geräts, an dem dieser Motor installiert ist, gibt die Höchstdrehzahl an, bei der der Motor laufen soll. Diese Drehzahl nicht überschreiten. Flacher Luftfilter

Den Schalldämpfer (A, Abb. 6) auf Risse, Korrosion oder andere Schäden untersuchen. Den Funkenfänger (B) entfernen (falls vorhanden) und auf Schäden und Ölkohleablagerungen untersuchen. Wenn Ersatzteile erforderlich sind, ist darauf zu achten, dass nur Originalgeräteteile verwendet werden. ANMERKUNG: Zur Reinigung des Filters keine Druckluft und keine Lösungsmittel verwenden. Druckluft kann den Filter beschädigen, Lösungsmittel zersetzen ihn. Im Luftfiltersystem wird entweder ein flacher oder ein ovaler Filtereinsatz verwendet. Einige Modelle sind außerdem mit einem Vorfilter ausgestattet, der gewaschen und wiederverwendet werden kann. ACHTUNG: Ersatzteile müssen mit den Originalteilen identisch sein und Ölwechsel - Abb. 7

an denselben Positionen installiert werden. Andernfalls besteht Brandgefahr.

Altöl ist ein gefährliches Abfallprodukt und muss richtig entsorgt werden. Es gehört nicht in den Hausmüll. Informationen zur Entsorgung von Altöl erhalten Sie bei Behörden, Werkstätten oder Fachhändlern. Ölablass

1. Bei abgestelltem aber noch warmem Motor das Zündkabel (A) abziehen und von der

Zündkerze fern halten (Abb. 7).

2. Den Peilstab (D) herausnehmen.

1. Den Griff (A, Abb. 11) der Abdeckung nach oben ziehen. Den Griff zum Motor

drehen und dann die Abdeckung (B) abnehmen.

2. Den Vorfilter (C), falls vorhanden, und den Filter (D) abnehmen.

3. Um Fremdkörper zu lösen, mit dem Filter leicht auf eine harte Oberfläche klopfen.

Wenn der Filter sehr schmutzig ist, muss er ausgetauscht werden.

4. Den Vorfilter in flüssigem Reinigungsmittel und Wasser waschen. Dann gründlich an

der Luft trocknen lassen. Den Vorfilter nicht ölen.

5. Den trockenen Vorfilter und den Filter in der Motorbasis (E) anbringen.

6. Die Zungen (F) an der Abdeckung auf die Schlitze (G) im Lüftergehäuse ausrichten.

Den Griff der Abdeckung wieder zurückdrehen und herunterdrücken, um ihn zu verriegeln. Austausch des Kraftstofffilters - Abb. 12 ACHTUNG

Standard-Ölablassschraube

1. Die Ölablassschraube (B, Abb. 8) abnehmen. Das Öl in einen zugelassenen

Behälter ablassen. Hinweis: Jede der unten abgebildeten Ölablassschrauben kann im Motor angebracht werden.

2. Nachdem das Öl abgelassen worden ist, die Ölablassschraube einsetzen und

festziehen. Öl-Schnellablass (Zubehör)

1. Den Ölablassschlauch (G, Abb. 9) von der Motorseite lösen.

2. Den Ölablassverschluss (H) losdrehen und abnehmen. Den Öl-Schnellablass (I)

vorsichtig in einen zugelassenen Behälter (J) senken.

3. Nachdem das Öl abgelassen worden ist, den Ölablassverschluss anbringen. Den

Ölablassschlauch an der Motorseite befestigen. Wechsel des Ölfilters (falls vorhanden) Einige Modelle sind mit einem Ölfilter ausgestattet. Zu Austauschintervallen siehe den Wartungsplan.

1. Das Öl vom Motor ablassen. Siehe den Abschnitt Ölablass.

2. Den Ölfilter (C) herausnehmen und ordnungsgemäß entsorgen. Siehe Abb. 10.

3. Bevor der neue Ölfilter angebracht wird, die Ölfilterdichtung leicht mit frischem

sauberem Öl schmieren.

Benzin und Benzindämpfe sind extrem leicht entflammbar und explosiv. Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen.

Benzin von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Zündquellen fernhalten. Kraftstoffleitungen, Tank, Deckel und Anschlüsse regelmäßig auf Sprünge und undichte Stellen untersuchen und bei Bedarf austauschen. Vor Austausch des Kraftstofffilters den Kraftstofftank leerlaufen lassen oder den Kraftstoffhahn schließen. Ersatzteile müssen den Originalteilen entsprechen und in derselben Position angebracht werden. Wenn Kraftstoff verschüttet wurde, warten, bis sich die Dämpfe verflüchtigt haben, bevor der Motor gestartet wird.

1. Vor Austausch des Kraftstofffilters (A, Abb. 12), falls vorhanden, den Kraftstofftank

leerlaufen lassen oder den Kraftstoffhahn schließen. Sonst kann Kraftstoff auslaufen und Feuer oder Explosionen verursachen.

2. Die Laschen (B) an den Klemmen (C) mit einer Zange zusammendrücken und dann

die Klemmen vom Kraftstofffilter wegziehen. Die Kraftstoffleitungen (D) drehen und vom Kraftstofffilter abziehen.

3. Die Kraftstoffleitungen auf Risse und Undichtigkeiten untersuchen. Bei Bedarf

4. Den Kraftstofffilter durch einen Originalgerät-Austauschfilter ersetzen.

5. Die Kraftstoffleitungen wie gezeigt mit den Klemmen sichern.

Reinigung des Luftkühlungssystems - Abb. 13 ACHTUNG Laufende Motoren erzeugen Wärme. Motorteile, insbesondere Schalldämpfer, werden extrem heiß. Bei Berührung kann es zu schweren Verbrennungen kommen. Brennbare Fremdkörper wie Laub, Gras usw. können sich entzünden.

Lagerung ACHTUNG Benzin und Benzindämpfe sind extrem leicht entflammbar und explosiv. Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen. Beim Lagern von Benzin oder von Geräten mit Kraftstoff im Tank

• Niemals in der Nähe von Öfen, Herden, Warmwasserbereitern oder ähnlichen Geräten mit Dauerflammen oder anderen Zündquellen abstellen, weil Benzindämpfe entzündet werden könnten. Motoröl Bei noch warmem Motor das Motoröl wechseln. Siehe den Abschnitt Ölwechsel. Fehlersuche

Kraftstoffanlage Kraftstoff kann schlecht werden, wenn er länger als 30 Tage gelagert wird. Durch abgestandenen Kraftstoff bilden sich Rückstände in der Kraftstoffanlage oder an wichtigen Vergaserteilen. Um den Kraftstoff frisch zu halten, sollte Briggs & Stratton FRESH START®-Kraftstoffstabilisator verwendet werden, der als Flüssigzusatz oder Konzentratpatrone erhältlich ist. Wenn ein Kraftstoffstabilisator entsprechend den Anweisungen zugegeben wird, braucht das Benzin nicht aus dem Motor abgelassen zu werden. Den Motor 2 Minuten lang laufen lassen, um den Stabilisator durch die Kraftstoffanlage zirkulieren zu lassen. Motor und Kraftstoff können dann bis zu 24 Monate gelagert werden. Wenn das Benzin im Motor nicht mit Kraftstoffstabilisator behandelt wurde, muss es in einen zugelassenen Behälter abgelassen werden. Dann den Motor laufen lassen, bis er aus Kraftstoffmangel ausgeht. Es wird empfohlen, einen Kraftstoffstabilisator in den Lagerungsbehälter zu geben, um den Kraftstoff frisch zu halten. tio

Schalldämpfer, Zylinder und Kühlrippen abkühlen lassen, bevor sie berührt werden. Fremdkörperansammlungen vom Schalldämpfer- und Zylinderbereich entfernen.

ANMERKUNG: Zur Reinigung des Motors kein Wasser verwenden. Wasser könnte die Kraftstoffanlage verunreinigen. Den Motor mit einer Bürste oder einem trockenen Lappen reinigen. Dieser Motor ist luftgekühlt. Schmutz oder Fremdkörper können die Luftströmung einschränken und Überhitzung des Motors und in der Folge Leistungsverlust und verkürzte Lebensdauer des Motors verursachen. Fremdkörper mit einer Bürste oder einem trockenen Lappen vom Fingerschutz/Lüftersieb (A) beseitigen. Gestänge, Federn und Bedienungselemente (B) sauber halten. Den Bereich um und hinter dem Schalldämpfer (C) von brennbaren Fremdkörpern frei halten (Abb. 13). Brauchen Sie Hilfe? Gehen Sie zu BRIGGSandSTRATTON.COM oder rufen Sie 1-800-233-3723 an. Technische Daten Motorspezifikationen Übliche Ersatzteile n Modell

Ölfassungsvermögen -- mit Filter 46 -- 48 oz (1,36 -- 1,40 L) Öl -- SAE 30 (1,4 l)

Ölfilter 492932, 5049 Kraftstoffzusatzstoff 5041, 5058 Kraftstofffilter -- Motor ohne Kraftstoffpumpe 394358, 5098 Kraftstofffilter -- Motoren mit Kraftstoffpumpe 691035, 5065 Widerstandszündkerze

Long-Life-Platinzündkerze

Zündkerzenschlüssel 89838, 5023 Funkenprüfer

Motorspezifikationen

Hub Ersatzteil Ölfassungsvermögen -- ohne Filter 42 -- 44 oz (1,24 -- 1,30 L) Ölfassungsvermögen -- mit Filter 46 -- 48 oz (1,36 -- 1,40 L) Teilenummer Modell: 210000 Modell

Auslassventilspiel 0,005 - 0,007 in (0,13 - 0,18 mm) Öl -- SAE 30 (1,4 l)

Ölfilter 492932, 5049 Kraftstoffzusatzstoff 5041, 5058 Kraftstofffilter -- Motor ohne Kraftstoffpumpe 394358, 5098 Kraftstofffilter -- Motoren mit Kraftstoffpumpe 691035, 5065 Widerstandszündkerze

Long-Life-Platinzündkerze

Zündkerzenschlüssel 89838, 5023 Funkenprüfer

• Die Motorleistung nimmt alle 300 m über Meeresniveau um jeweils 3,5% und alle 5,6° C oberhalb von 25° C um jeweils 1% ab. Der Motor läuft zufriedenstellend bei einem Winkel bis zu 15°. Zu sicheren Betriebsgrenzen an geneigten Flächen siehe die Bedienungsanleitung des Geräts. n Wir empfehlen, dass Sie sich für alle Wartungsarbeiten am Motor und an Motorteilen an einen Briggs & Stratton-Vertragshändler wenden. Benutzen Sie nur Briggs & Stratton-Originalteile.

EINGESCHRÄNKTE GEWÄHRLEISTUNG

Briggs & Stratton Corporation repariert oder ersetzt kostenlos jedes Teil oder Teile des Motors, die Material- oder Verarbeitungsschäden oder beides aufweisen. Die Kosten für den Transport von Produkten, die unter dieser Garantie für Reparatur oder Austausch eingeschickt werden, sind vom Käufer zu tragen. Diese Garantie ist für die nachstehend angegebenen Zeiträume gültig und den hier aufgeführten Bedingungen unterworfen.

Es gibt keine andere ausdrückliche Garantieleistung. Inbegriffene Garantieleistungen, einschließlich solcher für marktgängige Qualität und Eignung für einen bestimmten Zweck, sind auf ein Jahr ab Kaufdatum beschränkt, oder alle inbegriffenen Garantieleistungen sind, soweit von der Gesetzgebung erlaubt, ausgeschlossen. Haftung für Neben- und Folgeschäden ist unter allen Garantieleistungen ausgeschlossen, soweit ein derartiger Ausschluss vom Gesetz erlaubt ist. In manchen Ländern sind Einschränkungen hinsichtlich der Dauer einer konkludenten Garantieleistung nicht zulässig, und in manchen Ländern sind Ausschluss oder Einschränkung von Neben- oder Folgeschäden nicht zulässig, weswegen die oben aufgeführten Einschränkungen und Ausschlüsse u. U. in Ihrem Fall nicht zutreffen. Diese Garantieleistung verleiht Ihnen bestimmte Rechte, neben denen Sie noch andere Rechte haben können, die von Land zu Land abweichen. Marke/Produkttyp Verbraucheranwendung Gewerblicher Einsatz Vanguardt 2 Jahre 2 Jahre Extended Life Seriest; I/C®; Intekt I/C®; Intekt Pro; Professional Seriest mit Dura-Boret-Zylinderlauffläche; 850 Seriest mit Dura-Boret-Zylinderlauffläche; Snow Series MAXt mit Dura-Boret-Zylinderlauffläche 2 Jahre Alle anderen Briggs & Stratton-Motoren 2 Jahre

1 Jahr 90 Tage Dies sind unsere Standard-Garantiefristen, neben denen noch zusätzliche Garantieabdeckungen vorhanden sein können, die während des Veröffentlichungszeitpunkts noch nicht festgelegt worden waren. Eine Auflistung der aktuellen Garantiefristen für unsere Motoren finden Sie unter BRIGGSandSTRATTON.COM oder bei Ihrem Briggs & Stratton-Fachhändler.

Motoren, die an privaten Bereitschafts-Generatoren verwendet werden, fallen unter die private Nutzung. Diese Gewährleistung deckt keine Motoren an Geräten ab, die zur Erzeugung von Energie eingesetzt werden, die die Energie aus dem öffentlichen Stromnetz ersetzen soll. Motoren, die in Rennwettbewerben oder auf gewerblichen oder Mietrennbahnen eingesetzt werden, haben keine Garantie.

Die Garantiefrist beginnt mit dem Datum des Kaufs durch den ersten Einzelverbraucher oder gewerblichen Endverbraucher und hat die in der Tabelle oben angegebene Dauer. ”Verbraucheranwendung” bedeutet die private Anwendung im Haushalt eines Verbrauchers. ”Gewerblicher Einsatz” bedeutet alle anderen Anwendungen, einschließlich Anwendungen für gewerbliche, gewinnbringende oder Vermietungszwecke. Sobald ein Motor einmal gewerblich eingesetzt worden ist, wird er für die Zwecke dieser Gewährleistung auch weiterhin als Motor für den gewerblichen Einsatz angesehen. Die Garantie für Geräte von Briggs & Stratton ist auch ohne Registrierung rechtskräftig. Bewahren Sie Ihren Kaufbeleg gut auf. Wenn Sie bei der Forderung von Garantieleistungen keinen Beleg für das erste Kaufdatum vorlegen können, wird die Garantiezeit anhand des Datums der Herstellung des Geräts bestimmt.

Zur Garantie Briggs & Stratton führt gerne Garantiereparaturen aus und entschuldigt sich für die Ihnen entstandenen Unannehmlichkeiten. Jeder Fachhändler kann Garantiereparaturen durchführen. Die meisten Garantiereparaturen sind Routinearbeiten, jedoch können Garantieanfragen manchmal nicht gerechtfertigt sein.

Wenn ein Kunde mit der Entscheidung des Vertragshändlers nicht einverstanden ist, wird eine Untersuchung durchgeführt, um zu bestimmen, ob die Garantie in Anspruch genommen werden kann. Bitten Sie den Händler, seinem Großhändler bzw. dem Werk alle zweckdienlichen Angaben zu übermitteln. Wenn der Großhändler bzw. das Werk entscheidet, dass der Anspruch gerechtfertigt ist, werden dem Kunden die defekten Teile vollständig erstattet. Zur Vermeidung von eventuellen Missverständnissen zwischen Kunden und Händlern sind nachstehend einige der Ursachen für Motordefekte aufgeführt, die von der Garantie nicht abgedeckt werden.

Normaler Verschleiß: Wie alle mechanischen Geräte benötigen auch Motoren zum ordnungsgemäßen Betrieb regelmäßige Wartung und Austausch von Teilen. Die Garantie deckt keine Reparaturen ab, die dadurch erforderlich werden, dass ein Teil oder ein Motor durch normalen Einsatz abgenutzt worden ist. Die Garantie trifft auch nicht auf Motorschäden zu, die durch Missbrauch, unterlassene Wartung, Transport, Lagerung oder falsche Montage verursacht werden. Die Garantie ist ebenfalls nichtig, wenn die Seriennummer des Motors entfernt oder der Motor modifiziert worden ist. Unzureichende Wartung: Die Lebensdauer eines Motors ist abhängig von den Bedingungen, unter denen er eingesetzt wird, sowie von der Pflege, die er erhält. Einige Geräte wie Ackerfräsen, Pumpen und Kreiselmäher werden sehr oft in Staub oder Schmutz eingesetzt, wodurch es zu Erscheinungen kommen kann, die wie vorzeitiger Verschleiß aussehen. Derartiger Verschleiß, der durch das Eindringen von Schmutz, Staub, Zündkerzen-Reinigungsmittel oder anderen scheuernden Stoffen in den Motor aufgrund von unzureichender Wartung verursacht wurde, wird nicht durch die Garantie abgedeckt. Diese Garantie deckt nur Material- und/oder Verarbeitungsschäden am Motor ab, und nicht den Austausch oder die Rückerstattung für das Gerät, an dem der Motor installiert ist. Außerdem gilt die Garantie nicht für Reparaturen, die durch Folgendes notwendig geworden sind:

Probleme durch Teile, die keine Briggs & Stratton-Originalteile sind.

Geräteregler oder -vorrichtungen, die Start verhindern, unzureichende Motorleistung verursachen oder die Motorlebensdauer verkürzen. (Wenden Sie sich an den Gerätehersteller.)

Undichte Vergaser, verstopfte Kraftstoffrohre, blockierende Ventile oder andere Schäden durch Verwendung von verunreinigtem oder altem Kraftstoff.

Teile, die riefig oder gebrochen sind, weil der Motor mit zu wenig oder verschmutztem Schmieröl oder einer falschen Schmierölsorte gelaufen ist (kontrollieren und bei Bedarf Öl nachfüllen, und die empfohlenen Ölwechselintervalle einhalten.) Das OIL-GARD-System stellt einen laufenden Motor u. U. nicht ab. Bei falschem Ölstand kann es zu Motorschaden kommen.

Reparatur oder Einstellungen montierter Teile wie Kupplungen, Getriebe, Fernbedienungen usw., die nicht von Briggs & Stratton hergestellt werden.

Schäden oder Verschleiß an Teilen durch Schmutz, der durch unzureichende Luftfilterwartung, falschen Wiederzusammenbau oder Verwendung von nicht-originalen Luftfilterelementen oder Patronen in den Motor eingedrungen ist. In den in der Bedienungsanleitung angegebenen empfohlenen Intervallen den Filter reinigen und/oder austauschen.

Teile, die durch Überdrehen oder Überhitzung aufgrund von Gras, Fremdkörpern oder Schmutz, die die Kühlrippen oder den Schwungradbereich verstopfen, beschädigt werden, oder Schäden durch Einsatz des Motors in engen Räumen ohne ausreichende Belüftung. Fremdkörper in den in der Bedienungsanleitung angegebenen empfohlenen Intervallen vom Motor beseitigen.

Motor- oder Geräteteile, die durch starke Vibrationen durch lose Motormontage, lose Schnittmesser, unausgewuchtete Messer oder lose oder unausgewuchtete Impeller, falsche Montage des Geräts an der Motorkurbelwelle, Überdrehen oder anderen Missbrauch bei Betrieb gebrochen sind.

Eine verbogene oder gebrochene Kurbelwelle durch Auftreffen eines Kreiselmäher-Schnittmessers auf einen harten Gegenstand oder zu starke Spannung des Keilriemens. 10 Routineeinstellungen des Motors.

Schäden an Motor oder Motorkomponenten, d. h. an Verbrennungskammer, Ventilen, Ventilsitzen, Ventilführungen, oder durchgebrannte Starterwicklungen durch Verwendung von alternativen Kraftstoffen wie Flüssiggas, Erdgas, modifiziertes Benzin usw. Garantieleistungen sind nur bei Vertragshändlern der Briggs & Stratton Corporation erhältlich. Sie finden den nächsten Vertragshändler in unserem Händlerverzeichnis unter BRIGGSandSTRATTON.com oder in den Gelben Seiten.

Bougiesleutel 89838, 5023 Vonktester

Bougiesleutel 89838, 5023 Vonktester

Starthandtag (extra tillbehör)

Tändstiftsgap Artikelnr
