GEBRUIKSAANWIJZING SZI 1029-10 SENNHEISER
Gebruiksaanwijzing 94
Kettingverbinding van een
grotere installment
Start met een IR-stuurzender 99
Infrarood techniek 100
Breedband 100
Smalband 100
Toepassingsgebieden 100
Verspreiding van het infrarode Licht 101
Invloed van gordijnen, tapijten en verf 101
Invloed van extern Licht 102
Zendvermögen 102
Vermogen ineerkanaal bedrijf 102
Berekening van het zendvermogen 103
Verspreiding van het infrarode Licht 103
Inbedrijfstelling 104
Netaansluiting 104
HF-Zenderaansluiting 105
Mono-/meerkanaalbedrijf 105
NF-zenderaansluiting 106
Aan/uit indicatie 107
Uitvalindicatie 107
Afstand:tussen zender en
ontvanger 107
Installatie 107
Geschikte stuurzenders 108
Geschikte ontvangers 108
Aanwijzing: Sennheiser folder
"Infrarood-planningsbrochure" 110

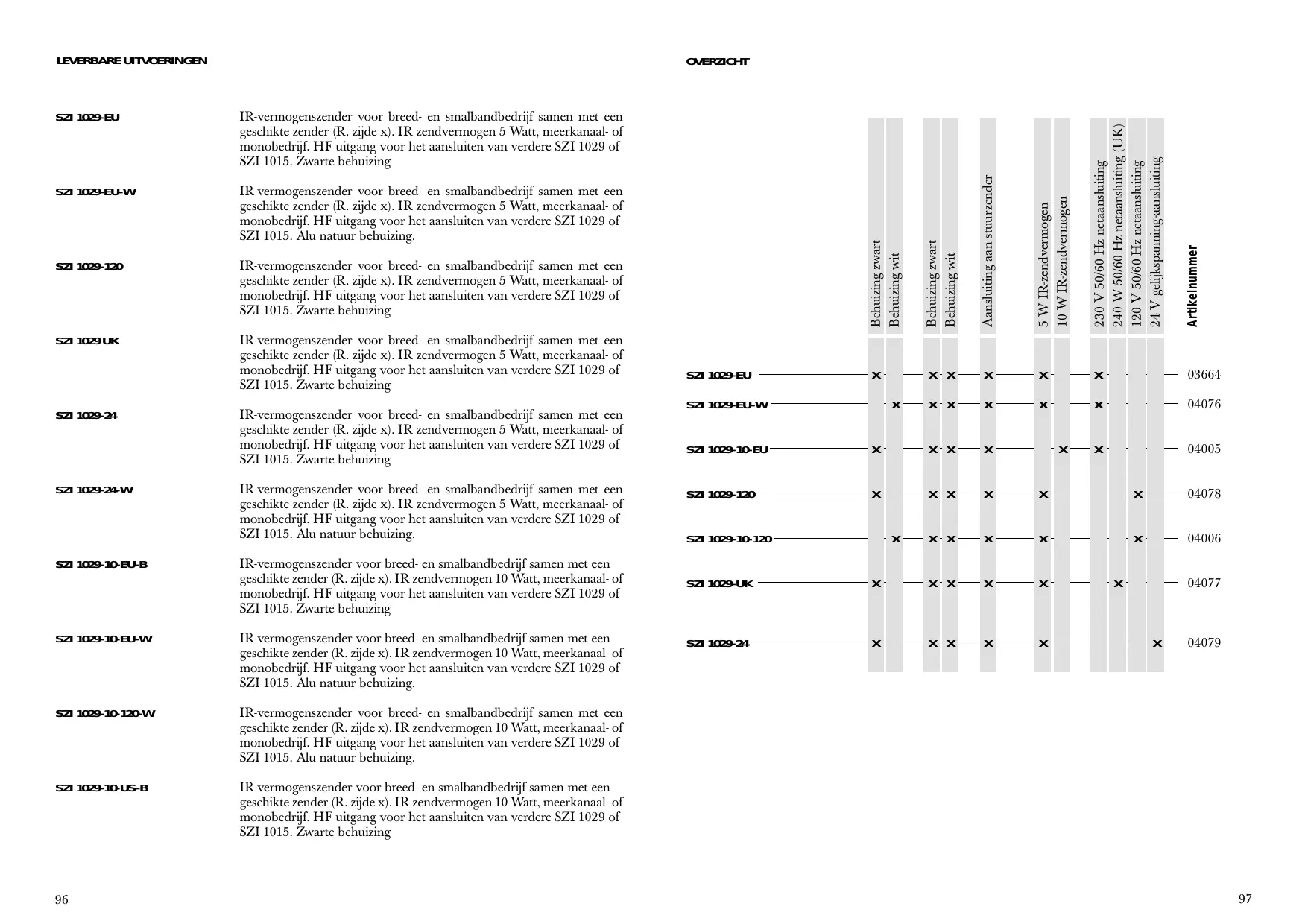

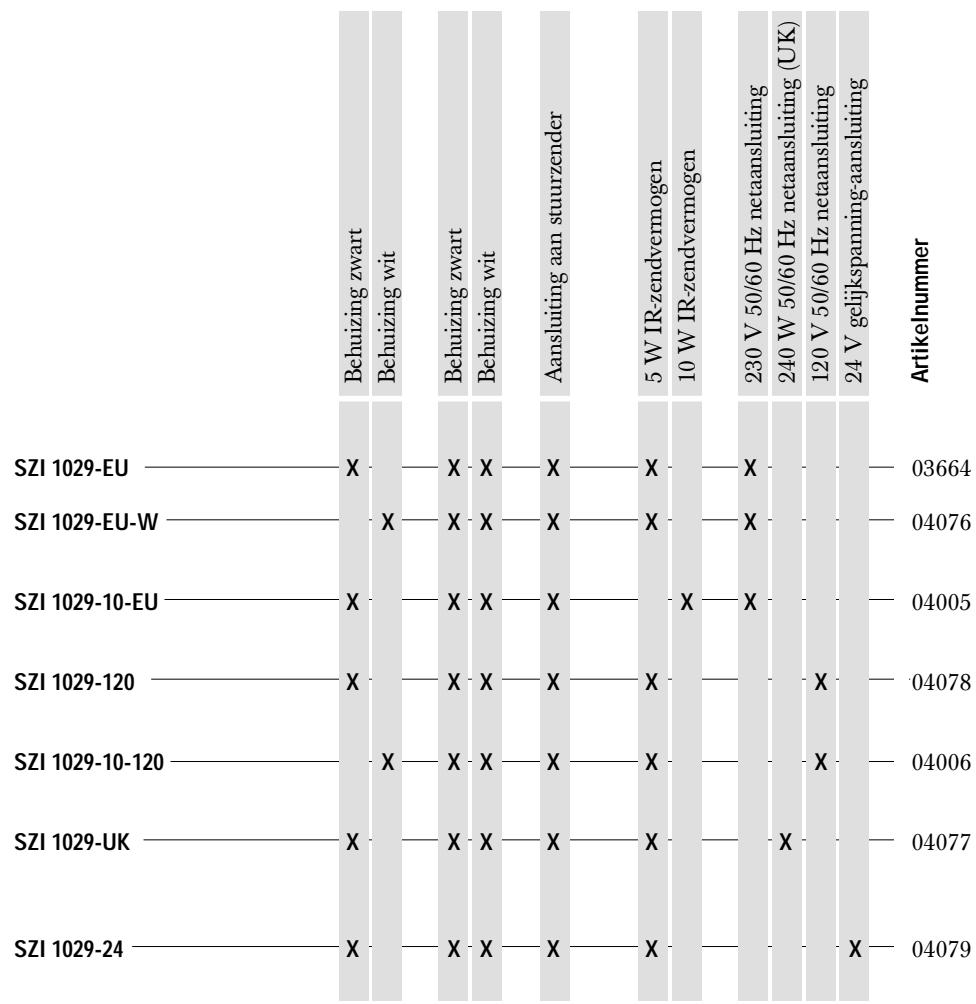

| SZI 1029-EU | IR-verbengenszender voor breed- en smalbandbedrijf samen met een geschikte zender (R. zijde x). IR zendvermogen 5 Watt, meerkanaal- of monobedrijf. HF uitgang voor het aansluten van verdere SZI 1029 of SZI 1015. Zwarte behuizing |
| SZI 1029-EU-W | IR-verbengenszender voor breed- en smalbandbedrijf samen met een geschikte zender (R. zijde x). IR zendvermogen 5 Watt,meerkanaal- of monobedrijf. HF uitgang voor het aansluten van verdere SZI 1029 of SZI 1015. Alu natuur behuizing. |
| SZI 1029-120 | IR-verbengenszender voor breed- en smalbandbedrijf samen met een geschikte zender (R. zijde x). IR zendvermogen 5 Watt,meerkanaal- of monobedrijf. HF uitgang voor het aansluten van verdere SZI 1029 of SZI 1015. Zwarte behuizing |
| SZI 1029 UK | IR-verbengenszender voor breed- en smalbandbedrijf samen met een geschikte zender (R. zijde x). IR zendvermogen 5 Watt,meerkanaal- of monobedrijf. HF uitgang voor het aansluten van verdere SZI 1029 of SZI 1015. Zwarte behuizing |
| SZI 1028-24 | IR-verbengenszender voor breed- en smalbandbedrijf samen met een geschikte zender (R. zijde x). IR zendvermogen 5 Watt,meerkanaal- of monobedrijf. HF uitgang voor het aansluten van verdere SZI 1029 of SZI 1015. Zwarte behuizing |
| SZI 1027-24-W | IR-verbengenszender voor breed- en smalbandbedrijf samen met een geschikte zender (R. zijde x). IR zendvermogen 5 Watt,meerkanaal- of monobedrijf. HF uitgang voor het aansluten van verdere SZI 1029 of SZI 1015. Alu natuur behuizing. |
| SZI1029-10-EU-B | IR-verbengenszender voor breed- en smalbandbedrijf samen met een geschikte zender (R. zijde x). IR zendvermogen 10 Watt,meerkanaal- of monobedrijf. HF uitgang voor het aansluten van verdere SZI 1029 of SZI 1015. Zwarte behuizing |
| SZI 1029-10-EU-W | IR-verbengenszender voor breed- en smalbandbedrijf samen met een geschikte zender (R. zijde x). IR zendvermogen 10 Watt,meerkanaal- of monobedrijf. HF uitgang voor het aansluten van verdere SZI 1029 of SZI 1015. Alu natuur behuizing. |
| SZI 1029-10-120-W | IR-verbengenszender voor breed- en smalbandbedrijf samen met een geschikte zender (R. zijde x). IR zendvermogen 10 Watt,meerkanaal- of monobedrijf. HF uitgang voor het aansluten van verdere SZI 1029 of SZI 1015. Alu natuur behuizing. |
| SZII 1029-10-US-B | IR-verbengenszender voor breed- en smalbandbedrijf samen met een geschikte zender (R. zijde x). IR zendvermogen 10 Watt,meerkanaal- of monobedrijf. HF uitgang voor het aansluten van verdere SZI 1029 of SZI 1015. Zwarte behuizing |
Zijgedeelten van de behuizing dieren als koellichamen
Openingen boven en onder nicht bedekken

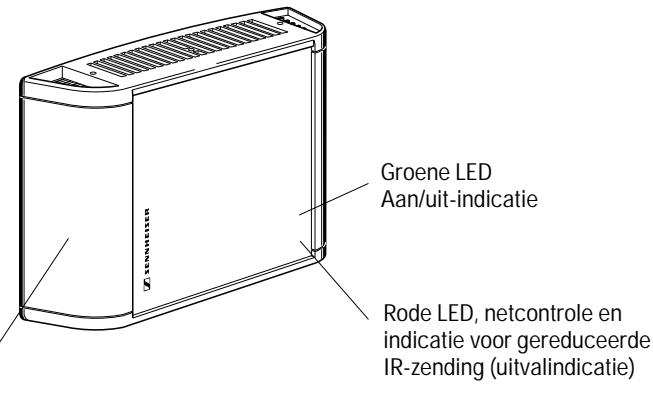

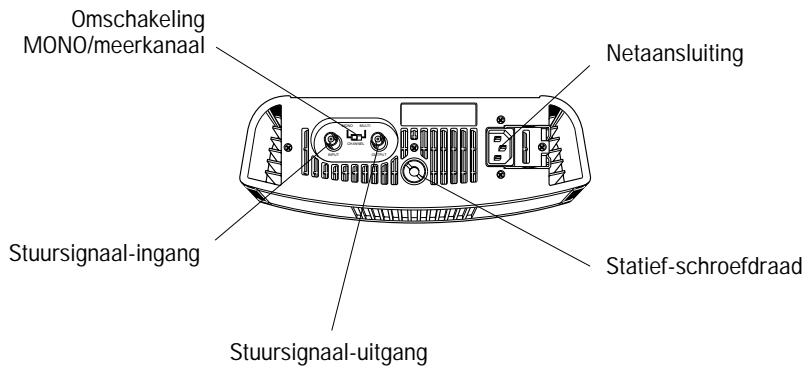

BEDIENINGSELEMENTEN

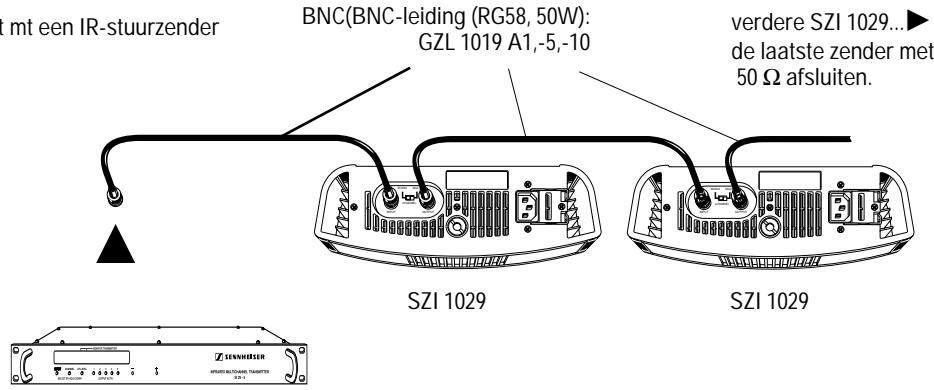

KETTINGVERBINDING
VAN EEN GROTERE
INSTALLATIE
Start mt een IR-stuurzender
BREED- EN SMALBANDOVERDRACHT, MEERKANAAL EN MONO
INFRAROODTECHNIEK
De SZI 1029 is een infreddood zender met een hoog vermogen. Binnen een snoerloze infrarode geluidsoverdrachstinstallatie heeft deze tot taak het elektrische signal, dat door een infrarood-stuurzender of door een NF-bron worden geleverd, in onzichtbaar infraroodlicht om te zetten en in een ruimte uit te zenden. In tegenstelling tot het radiotraject blijft de overdracht begrensd tot een ruimte, zodat er zichionder moeite verdere installations in ernaat gelegen ruimten können functioneren.
De vermogenszender SZI 1029 worden ingeschakeld door het hoogfrequente draaggolfsgnaal dat door de stuurzender worden geproduerd. De toevoer van het signalaan de stuurzender aan de zender SZI 1029 vindtplaats via in de handel gebruikelijke 50-W-coax-kabels met BNC-steekverbindingen.
In de vermogenszender worden uiteeindelijk de infrarood zenderdioden aangestuurd, die het signaal verwolgens als gemoduleerd infraroodlicht uitzenden. Alaar gelang de uitvoering staan 5 of 10 watt Lichtvermogen per vermogenszender gereed (leverbare uitvoeringen).
BREEDBAND
Infrarood breedbrandoverdrachtinstallaties dieren voornamelijk voor de overdracht van geluidssignalen in HiFi-kwaliteit
De ter beschikking staande, internaal genormde 2 breedbandkanalen (2,3 MHz en 2,8 MHz) worden gebruikt voor 2 mono-kanalen of voor stereo-overdracht.
SMALBAND
Infrarood-smalbandoverdrachtinstallaties zenden bij een ieits beperkt geluidsfrequentiebereik tot max. 32 mono-kanalen en bieden zodoende ideale voorwaarden voor meerkanaal-tolkininstallaties en meertalige informatiesystemen.
TOEPASSINGSGEBIEDEN
Conferentie- en tolinstallations
Hoogwaardige snoerloze geluidsoverdracht in de studio of via de hifi-installatie
VERSPREIDING VAN HET INFRARODE LICH
Het door de SZI 1029 uitgezonden signaal verspreidt zich op soortgelijke wijze in de ruimte als het normale lamp- of daglicht. Het signaal isaarom bij het samenkomen van verschillende materialen aan vergelijkbare voorwaarden onderhevig.

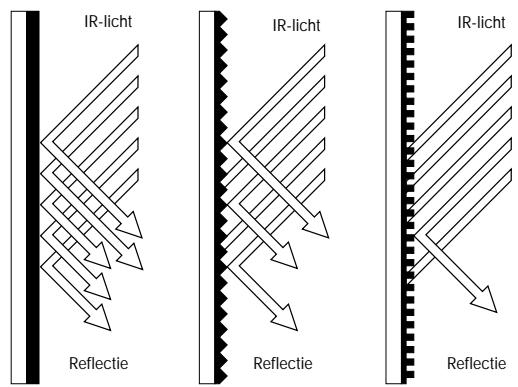

GORDIJNEN, TAPIJTEM, VERF
- Donkere en zware stoffen, gordijnen, tapijten, hout en wandbekledingen können het Licht absorberen, alleen in het direkte „zichtbereik" van de IR-zender is dan een behoorlijke ontvangst möglichk.
- Ruw pleisterwerk en sterk gestructureerde wandbedekkingen reflecteren het Licht ongelijkmatig,{kunnen darüber wel een gunshot invloed hebben op de gelijkmatige verdeling van het IR-signaal.
- Gladde en lichte muren, blanke tegelvloeren en ramen hebben een gunshotige invloed op de verdeling van het IR-licht in de ruimte,.Deze reflecteren sterk.
- Verschillende muurverfsoorten können ondanksdezelfde kleur het infrarode Licht verschillend reflecteren. Dit ligt aan de soort en samenstelling van de pigmentering.
Het vermogen dat要去 worden ingezet om een ruimte gelijkmatig te belachten is dienovereenkomstig verschillend.

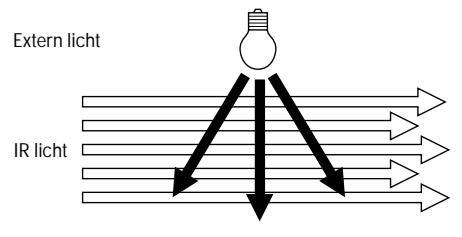

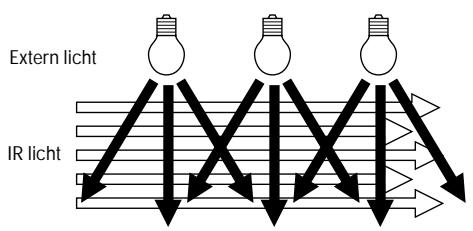

De IR-ontvangst worden eveneens beinvloed door daglicht en de verlichting van de ruimte. Omdat in het spectrum van dit Licht ook infrarode aandelen aanwezig zijn, worden dit Licht gemengd met het door de SZI 1029 uit gezonden IR-nuttige signaal. In het meest ongunstige geval worden de ontvangst op deze manier door ruis gestoord.

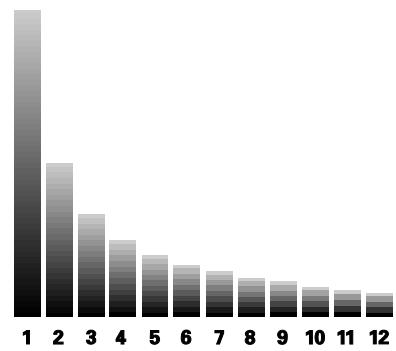

ZENDVERMOGEN
Aantal kanalen Voorbeeld: 12
VERMOGEN IN MEERKANAALBEDRIJF
(Alleen voor SZI 1029) Het,aantaluit gezonden kanalen beinvoedt hetuit gezonden vermogen van de IR-zender SZI-1029. Het vermogen wordengelijkmatig gedeel, zDat bij een installmentie met bijvoorbeeld 12smalbandkanalen uiteindelijk nog 1/12 van het gewenste vermogen vooreen geluidskanaal beschikbaar is.
BEREKENING VAN HET ZENDVERMOGEN
VUISTREGEL
VERSPREIDING VAN HET INFRARODE LICT
Iedere SZI 1029 zender kan tijdens het bedrijf op een kanaal (schakelaarstand „MONO") een oppervlak van ca. 1000m^2 belichten. Met de SZI 1029-10 zenders worden ongeveer een dubbel zo groot oppervlak belicht.
Omgeschakeld op smalband-meerkanaals-bedrijf (schakelaarstand „MULTI") worden het vermogen en het belichte oppervlak om ca. 35% gereduceerd ("VERMOGEN IN MEERKANAALSBEDRIJF")
Een eenvoudige formule vereenvoudigt het bepalen van het aaantal benodigde zenders voor een bepaalde ruimte:
Aantal zenders (SZI 1029) =
Oppervlakte in m2 x aantal kanalen
650
Aantalenders (SZI 1029-10) =
Oppervlakte in m2 x aantal kanalen
1300

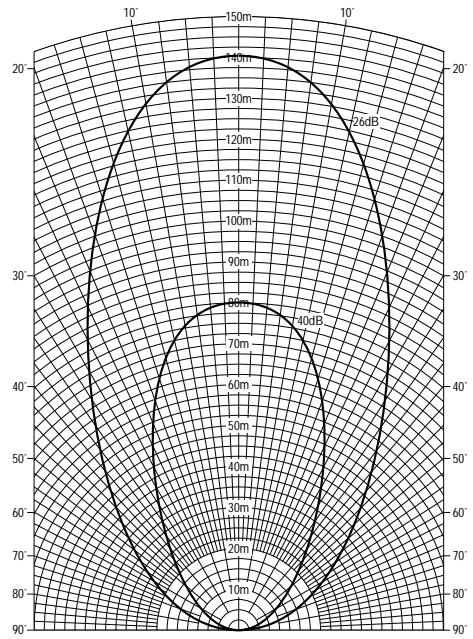

Het infrarode Licht wordt door de vermogenszender SZI 1029 in knotvorm uit gezonden. De intensiteit daalt evenredig met de afstand. Wanner een ontvanger het belichtingsgebied verlaat worden de overdracht onderbroken. Ontvangers zonder ruisblokkade ruisen in dit geval, ontvangers met ruisblokkade schakelen stom.
INBEDRIJFSTELLING

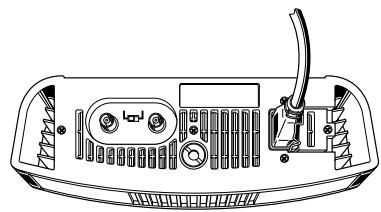

NETAANSLUITING
Netstekker invoeren en met de draadbeugel beveiligden
Vermogenszender SZI 1029 loodrechtplaatsen. De kabels worden naar beneden weggeleid.
De loodrechte plaatsing zorgt ervoor dat de zender voldoende worden gekoeld. De lucht kan via de koelribben in de zijgedeelten circuleen.

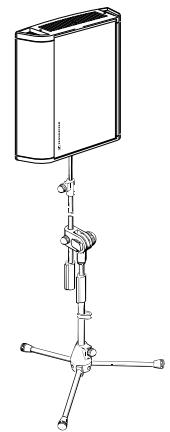

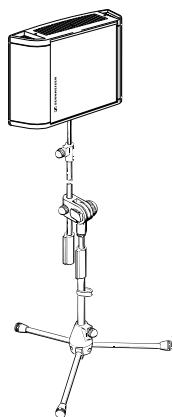

Voor de montage op verschillende statieven is de vermogenszender SZI 1029 met een wisselschroefdraad uitgerust, waardoor het möglichk worden deze met het bijgesloten reduceerstuk op 3 / 8'' of 1 / 2'' schroefdraad vast te schroeven.

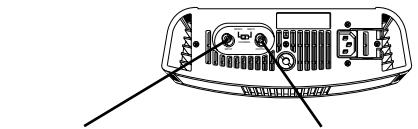

HF-ZENDERAANSLUITING
Nadat de zender aan het net werden aangesloten moet de verbindingussen de HF-ingang van de SZI 1029 en de HF-uitgang van de stuurzender worden gemaakt. Hiervoor staan diverse coax-kabels (ELEKTRISCHE ACCESSOIREs) ter beschikking. De kabels konnen onder elkaar met de BNC-dubbele bus GZV 1019 A worden verbonden.
Stuursignaal ingang
Stuursignaal uitgang
Voor vaste installaties kunt u in de handel gebruikelijke 50-W-coax-kabels bijv. RG 58 of 75-W-standardaard antennekabel gbruiken. Bij de toepassing van meerdere SZI 1029 worden de zenders als ketting verbonden. Hiertoe verbindt u de HF-uitgangsbus van de eerste zender met de HF-ingangsbus van de tweede zender. Maximaal moen er 100 zendersijken elkaar worden geschakeld. De totale maximum HF-kabellenge tot de LASTE zender mag Niet meer zichn dan 1500m
Nadat de staat zender werk aangsloten kan de overdrachtinstallatie door het inschaken van de stuurzender in werkung worden gesteld. De zenders worden eveneens door het door de stuurzender uit gezonden draaggolfsignaal automatisch in werkung gesteld c.q. bij het weglijkven van het draaggolfsignaal weeuitgeschakeld.
Opmerking: De LASTe zender dient met een afsluitweerstand van 50 W of 75 W te worden afgesloten om staande golven te vermijden.
MONO-/MEERKANAALBEDRIJF
MONO MULTI
CHANNEL
Omschakeling
MONO/Meerkanaal(MULTI)

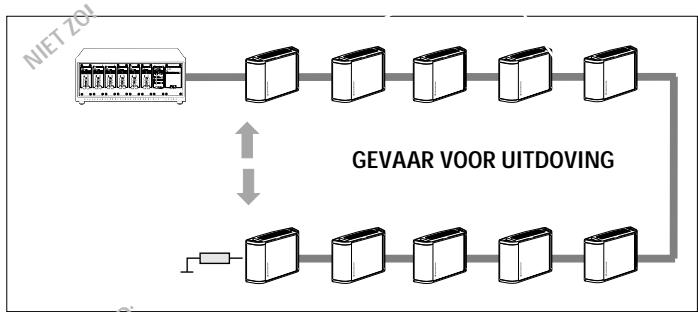

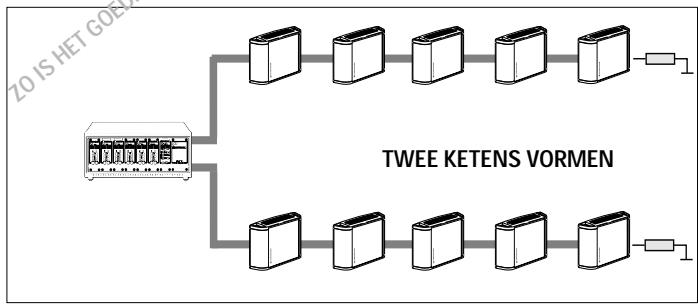

Tussen twee naast elkaar gelegen zender mag de lengte van de kabel Niet langer zich dan 100m sondern er anders met uitdoving bij nicht fasengelijk uitzenden reckening要去 worden gezhonden! Eindweerstand Niet vergeten!
In de vermogenszender SZI 1029 versterken 12 onafhanklijke eindfasen het binnenkomende sigmaal voor telkens een vermogensblok van 12 IR-lichtdiodes. De uitvoeringen SZI 1029-10 beschikken over het dubbele vermogen met 24 onafhanklijke eindfasen.

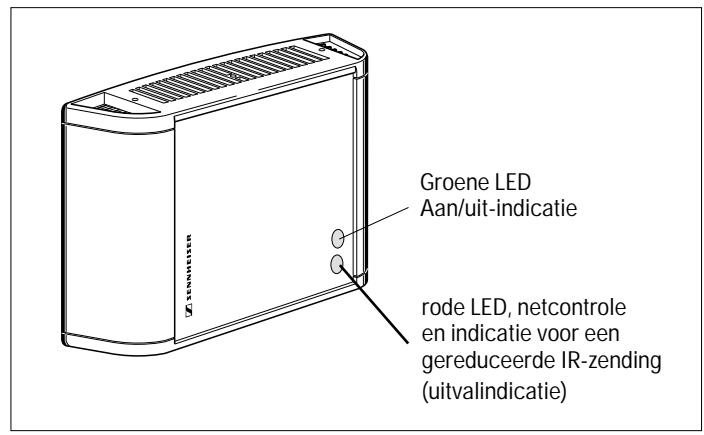

UITVALINDICATIE
AAN/UIT-INDICATIE
AFSTAND TUSSEN ZENDER EN ONTVANGER
INSTALLATIE
De uitval van een vermogensblok leidt nog Niet tot een belangrijke beinvloeding van de overdrachtkwaliteit. Pas bij de uitval van eenderde van alle blokken.gaat naast de groene LED de rode LED branden en signaliseert dat er een reparatie要去 worden uitgevoerd.

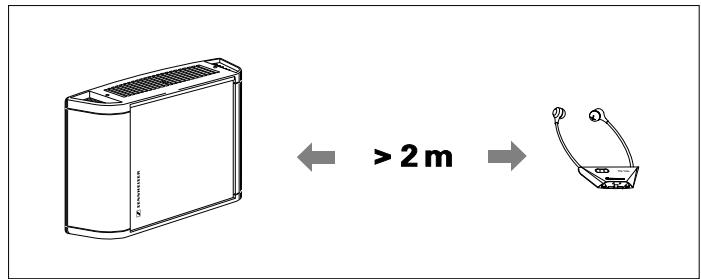

Let er a.u.b. op dat er een minimum afstand van 2m tussen zender en ontvanger worden aangehouden,ondat er anders gevaar van overmodulatie van de ontvanger-ingangsfase bestaat.Dit zou een sterk verminderde overdrachtkaliteit tot gezolg hebben.
De zenders dieren zodanig te worden geinstalleerd dat er, indien möglichk, zich bestaat tot de infrarood ontvangers. Dit kan worden bereikt door de zenders indien möglichk hoog en iota schuin maar beneden te installereren. Om een gelijkmatige belichting van de betreffende ruimte te bereiken, dienen de zenders decentraal, gebruikelijkerwijze in de hoeken van de ruimte te worden aangebracht.
SI 1015 Breedband, 2-kanaals, omschakelbaar 2,3 MHz/2,8
MHz
SI 1029 Smalband, moduulsystem tot 31 kanalen
SI 29-5 Smalband, 5 van 32 möglichke kanalen selecteerbaar

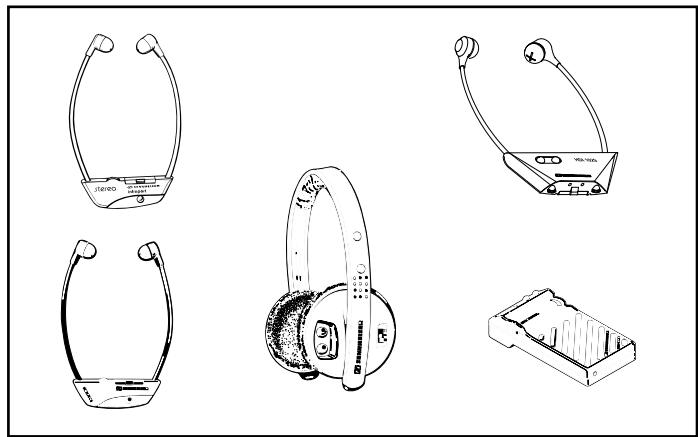

GESCHIKTE ONTVANGERS
Toepassingsgebied conferentie- en totkinstallaties
HDI 1029
Smalband, 8- of 16 kanalen, mono, kinbeugelontvanger
EKI 1029
Smalband, 6-, 8- of PLL 16 kanaal, mono kinbeugelontvanger
of p.e. RI 250, RI 150, RI 300, RI 500, HDI 302, HDI 380

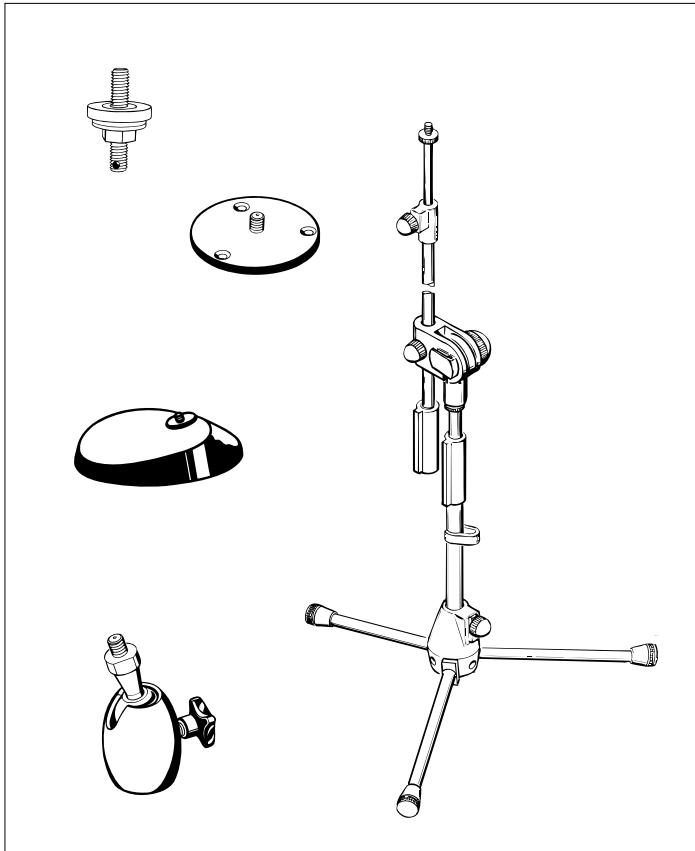

MECHANISCHE ACCESSOIRES
MZT 14
MZT 21
GZP 10
GZG 1029
MZT 100
MZT 1019
SEMS 3136
Schroefsokkel
Voor het bevestigen van buigzame halzen- en kogelscharnieren met 3/8 schroefdraad aan tafelplaten
Zwanehals
Voor het beweeglijkRCTEN van de zender
Montageplaat
Voor de montage aan de muur en het plafond
Kogelscharnier
Voor de beweeglijke montage op statieven in verbinding met montageplaat GZP 10. Wisselschroefdraad 1/4'' - 3/8'' .
Tafelpoot
Met GZG 1029 voor de eenvoudige plaatsing op planken en kasten
Traverse
Voor de montage van twee zenders. Met 3/8 "binnenschroefdraad
Statief
Statief voor de mobiele montage van de zender. 3/8"-schroefdraad
| ELEKTRISCHE ACCESSIONS | |
| GZL 1019 A1 | Aansluitkabel Voor het aansluiten van de zender aan de zender SI 1013/SI 29-5 of SI 1029. Lengte 1 m. |
| GZL 1019 A 5 | Aansluitkabel Voor het aansluiten van de zender aan de zender SI 1013/SI 29-5 of SI 1029. Lengte 5 m. |
| GZL 1019 A10 | Aansluitkabel Voor het aansluiten van de zender aan de zender SI 1013/SI 29-5 of SI 1029. Lengte 10 m. |
| GZV 1019 | BNC-dubbele bus Voor het samenschakelen van twee aansluitleidingen GZL 1019 A1, -5, -10. |
| OPMERKING: SENNHEISER BROCHURE „INFRAROOD PLANNINGSBROCHURE" | Voor de toepassing van IR-vermogenszenders SZI 1029 staat de Sennheiser-folder „Infrarood planningsbrochure“ ter beschikking. Naast verdergaande informatie over de techniek van de infrarood geluids- overdracht vindt u hier ook toepassingsvoorbeelden en combinatie- en overzichtslijsten voor uw planning. |
TECHNISCHE GEGEVENS
SZI 1029 (SZI 1029-10)
Aantal zenddiodes 144 (288)
Gemiddeld zendvermogen 5 W (10 W)
Golfengte van het
uitgezonden infraroodlicht
Frequentiebereik
Ingang/uitgang
Schakeldrempel voor
automatische inschakelfunctie
Bedrijffspanning .....120
...-EU
...-UK

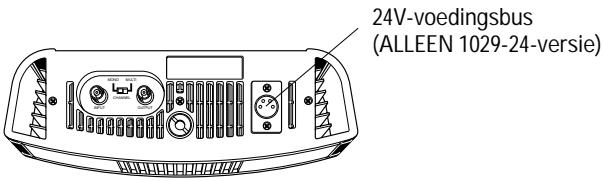

...24
25-35 V gelijkspanning, 3,2 A
Stroomopname ...120 ca. 610mA (1A) bij 120 V
...-EU
...-UK
...24
ca. 350mA (700mA) bij 230V
ca. 350mA (700mA) bij 240V
ca 1,6 A (3,2 A) bij 24V =
Stand-by-functie max. 60mA
Netzekering voor 120/230/240V
Netzekering voor 24V
UL-No. (Toelatingsnummer voor USA)
(Alleen 120 Volt-uitvoering)
volgt
SZI 1029
Draaggolfrequencyiebereik
30 kHz...6MHz
HF-ingang
50mV - 3V / ca.5kW
In het kader van de produitverzorging is het möglichk, dat er na de sluiting van de redactie van deze brochure technische wijzigingen aan de beschreiben Produkten worden uitgevoerd. Wij vragen hiervoor om begrip.
Wijzigingen voorbehouden
SENNHEISER
Sennheiser electronic GmbH & Co. KG
D-30900 Wedemark
Telefon 05130/600-0
Telefax 05130/600 300
Printed in Germany
Publ. 06/03 54500/A03
