| Tipo de producto | Difusor infrarrojo de alta potencia |
| Marca | SENNHEISER |
| Modelo | SZI 1029-10 |
| Potencia emisora infrarroja | 10 W |
| Número de diodos de emisión | 288 |
| Longitud de onda infrarroja | Alrededor de 800 nm |
| Rango de frecuencias portadoras | 30 kHz - 6 MHz |
| Entrada HF | 50 mV - 3 V / aproximadamente 5 kΩ |
| Conectores | BNC (entrada y salida) |
| Alimentación de red | 85 - 265 V ±10 %, 50 - 60 Hz |
| Consumo (modelo 230 V) | 350 mA (700 mA para 10 W) |
| Consumo en reposo | Máx. 60 mA |
| Fusible de red | 2 A temporizado (4 A temporizado para versión 10 W) |
| Dimensiones (L × A × P) | 250 × 288 × 80 mm |
| Peso | No especificado (estimación ~3 kg) |
| Número máximo de difusores en cadena | 100 |
| Longitud máxima total del cable HF | 1500 m |
| Distancia mínima entre difusor y receptor | 2 m |
| Superficie radiada (1 canal, mono) | Alrededor de 1000 m² (2000 m² para versión de 10 W) |
| Funcionamiento mono/multicanal | Conmutable (MONO/MULTI) |
| Número de etapas de salida | 24 (12 por bloque de potencia) |
| Indicador de fallo | LED rojo y verde |
| Accesorios incluidos | Cable de red 2,5 m, kit de montaje (filtro 3/8" y 1/2") |
| Aplicaciones típicas | Conferencias, interpretación simultánea, visitas guiadas |
Preguntas frecuentes - SZI 1029-10 SENNHEISER
Preguntas de los usuarios sobre SZI 1029-10 SENNHEISER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Acondicionador de aire en formato PDF gratis! Encuentra tus instrucciones SZI 1029-10 - SENNHEISER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SZI 1029-10 de la marca SENNHEISER.
MANUAL DE USUARIO SZI 1029-10 SENNHEISER
INSTRUCCIONES PARA EL USO
GEBRUKSAANWIJZING
SZI 1029
SZI 1029-10
SZI 1029
SZI 1029-10
Bedienungsleitung 4

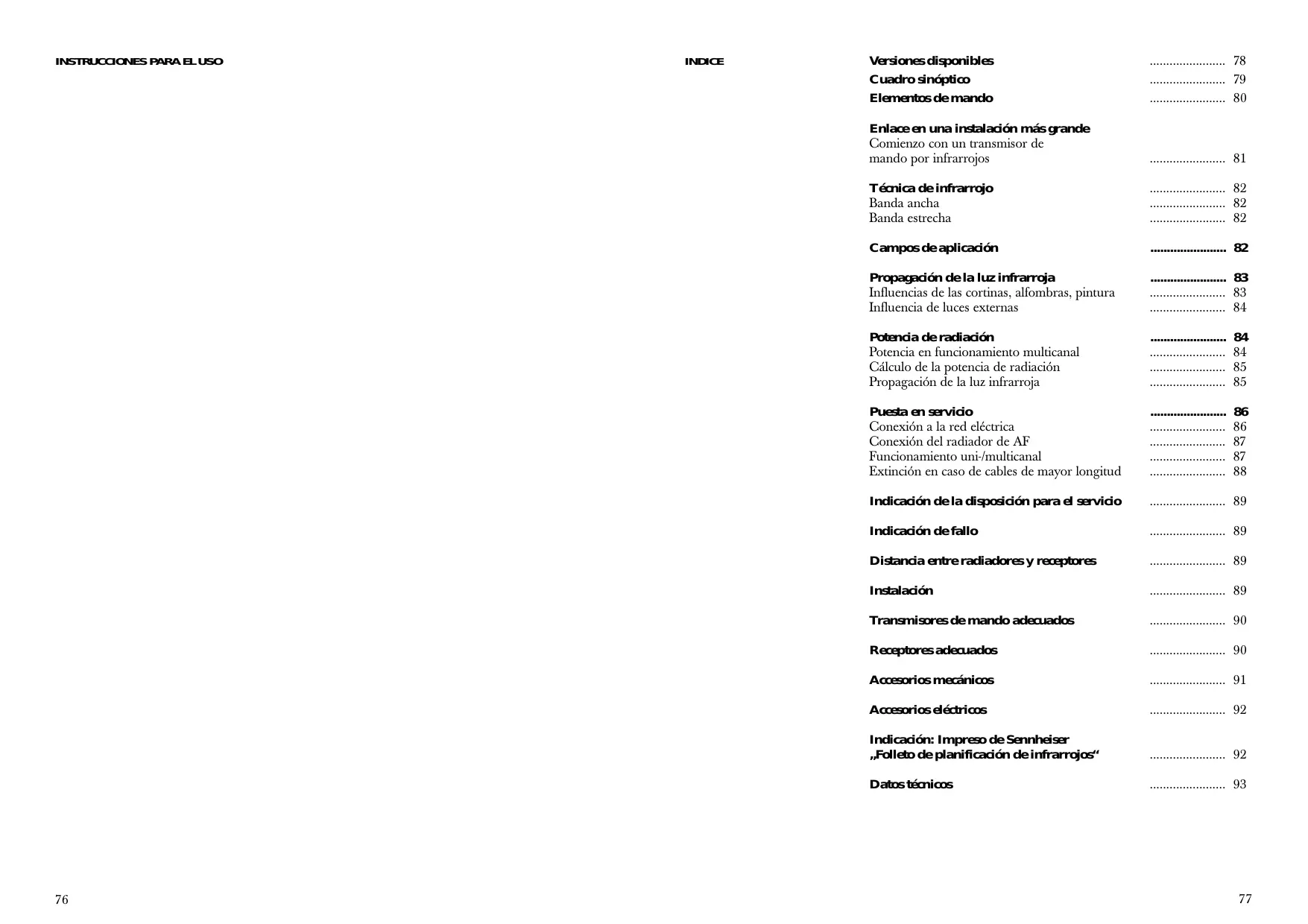

Instrucciones para el uso 76
Surface en m² x Nombre de canaux 650
Versiones disponibles 78
Cuadro sinóptico 79
Elementos de mando 80
Enlace en una instalación más grande
Comienzo con un transmisor de mando por infrarrojos 81
Tecnica de infrarrojo 82
Banda ancha 82
Banda estrecha 82
Campos de aplicación 82
Propagación de la luz infrarroja 83
Influencias de las cortinas, alfombras, pintura 83
Influencia de luces externas 84
Potencia de radiación 84
Potencia en funciona multicanal 84
Cáculo de la potencia de radiación 85
Propagación de la luz infrarroja 85
Puesta en servicios 86
Conexión a la red electrica 86
Conexión del radiador de AF 87

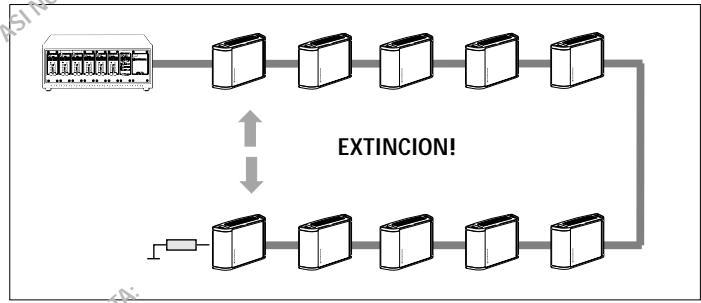

Extincón en caso de cables de mayor longitudinal 88
Indicación de la disposión para el service 89
Indicación de fallo 89
Distancia entre radiadores y receptores 89
Instalacion 89
Transmisores de mando adecuados 90
Receptores adecuados 90
Accesorios mecánicos 91
Accesorios electricos 92
Indicación: Impreso de Sennheiser „Folto de planificación de infrarrojos“ 92
Datos techniques 93
VERSIONES DISCONTINUES
| SZI 1029-EU | Radiador de potencia por infrarrojos para serviceo en banda ancha y banda estrella junto con un transmisor adecuado. Potencia de radiación infrarroja de 5 vatos, serviceo multi-/monocanal. Salida de AF para conexión a Others SZI 1029 ã SZE 1015. Caja negra. |
| SZI 1029-EU-W | Radiador de potencia por infrarrojos para serviceo en banda ancha y banda estrella junto con un transmisor adecuado. Potencia de radiación infrarroja 5 vatos, serviceo multi-/monocanal. Salida de AF para conexión a Others SZI 1029 ã SZE 1015. Caja en aluminio natural. |
| SZI 1029-120 | Radiador de potencia por infrarrojos para serviceo en banda ancha y banda estrella junto con un transmisor adecuado. Potencia de radiación infrarroja 5 vatos, serviceo multi-/monocanal. Salida de AF para conexión a Others SZI 1029 ã SZE 1015. Caja negra. |
| SZI 1029-UK | Radiador de potencia por infrarrojos para serviceo en banda ancha y banda estrella junto con un transmisor apropiado. Potencia de radiación infrarroja de 5 vatos, serviceo multi-/monocanal. Salida de AF para conexión a Others SZI 1029 ã SZE 1015. Caja negra. |
| SZI 1029-24 | Radiador de potencia por infrarrojos para serviceo en banda ancha y banda estrella con un transmisor apropiado. Potencia de radiación infrarroja de 5 vatos, serviceo multi-/monocanal. Salida de AF para onexión a Others SZI 1029 ã SZE 1015. Caja negra. |
| SZI 1029-24-W | Radiador de potencia por infrarrojos para serviceo en banda ancha y banda estrella con un transmisor apropiado. Potencia de radiación infrarroja de 5 vatos, serviceo multi-/monocanal. Salida de AF para onexión a Others SZI 1029 ã SZE 1015. Caja en aluminio natural. |
| SZI 1029-10 EU-B | Radiador de potencia por infrarrojos para serviceo en banda ancha y banda estrella con un transmisor apropiado. Potencia de radiación infrarroja de 10 vatos, serviceo multi-/monocanal. Salida de AF para conexión a Others SZI 1029 ã SZE 1015. Caja negra. |
| SZI 1029-10 EU-W | Radiador de potencia por infrarrojos para serviceo en banda ancha y banda estrella con un transmisor apropiado. Potencia de radiación infrarroja de 10 vatos, serviceo multi-/monocanal. Salida de AF para conexión a Others SZI 1029 ã SZE 1015. Caja en aluminio natural. |
| SZI 1000029-10-120-W | Radiador de potencia por infrarrojos para serviceo en banda ancha y banda estrella con un transmisor apropiado. Potencia de radiación infrarroja de 10 vatos, serviceo multi-/monocanal. Salida de AF para conexión a Others SZI 1029 ã SZE 1015. Caja en aluminio natural. |
| SZI 1O29-10 US-B | Radiador de potencia por infrarrojos para serviceo en banda ancha y banda estrella con un transmisor apropiado. Potencia de radiación infrarroja de 10 vatos, serviceo multi-/monocanal. Salida de AF para conexión a Others SZI 1029 ã SZE 1015. Caja negra. |

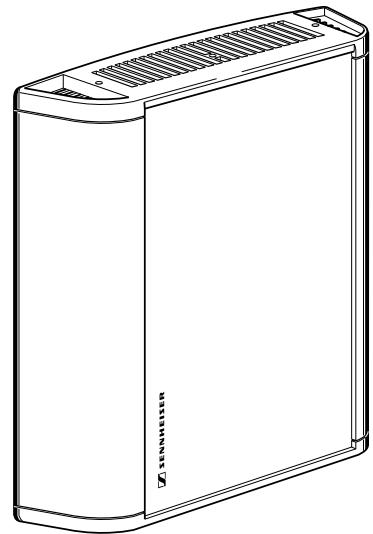

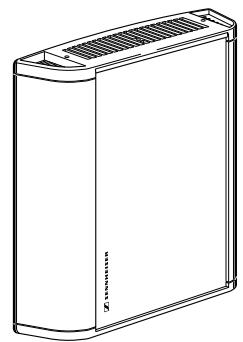

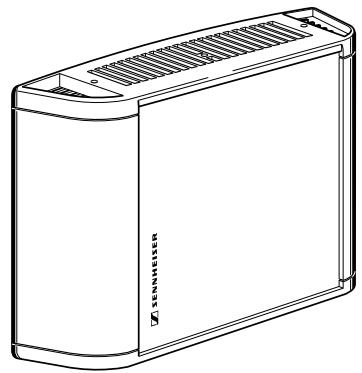

CUADRO SINOPTICO
| Caja negra | Caja blanca | Transmisión de banda ancha | Transmisión de banda estrella | Conexión al transmisor de mando | Potencia de radiación infrarroja de 5 W | Potencia de radiación infrarroja de 10 W | Conexión a la red 230 V 50/60 Hz | Conexión a la red 240 V 50/60 Hz (RU) | Conexión a la red V 50/60 Hz | Conexión a coniinte continua de 24 V | Numero de articulo | |
| SZI 1029-EU | X | - | X | X | X | X | - | X | - | - | - | 03664 |
| SZI 1029-EU-W | X | - | X | X | X | X | - | X | - | - | - | 04076 |
| SZI 1029-10-EU | X | - | X | X | X | - | X | X | - | - | - | 04005 |
| SZI 1029-120 | X | - | X | X | X | X | - | - | X | - | - | 04078 |
| SZI 1029-10-120 | X | - | X | X | X | - | X | - | X | - | - | 04006 |
| SZI 1029-UK | X | - | X | X | X | X | - | - | X | - | - | 04077 |
| SZI 1029-24 | X | - | X | X | X | X | - | - | - | - | X | 04079 |
Las piezas laterales de la caja actuan como refrigeradores. No tapar las aberturas que hay arriba y abajo.

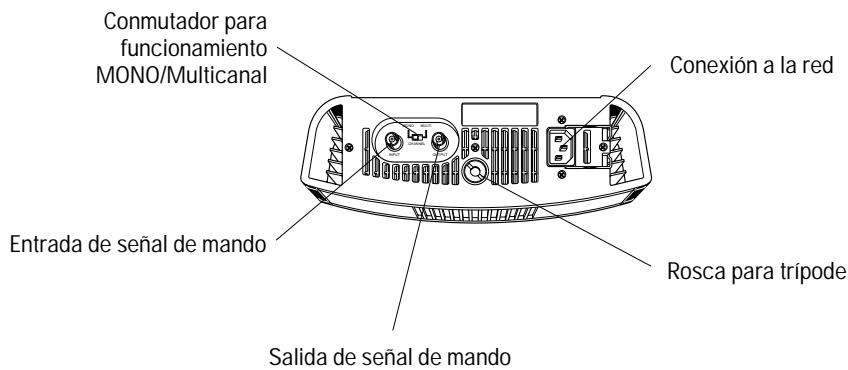

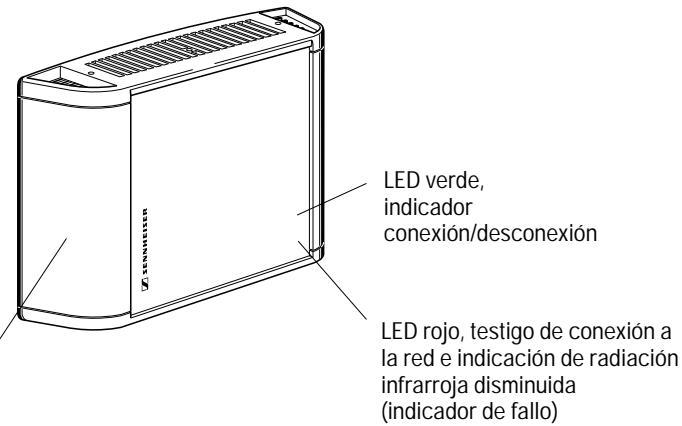

ELEMENTOS DE MANDO

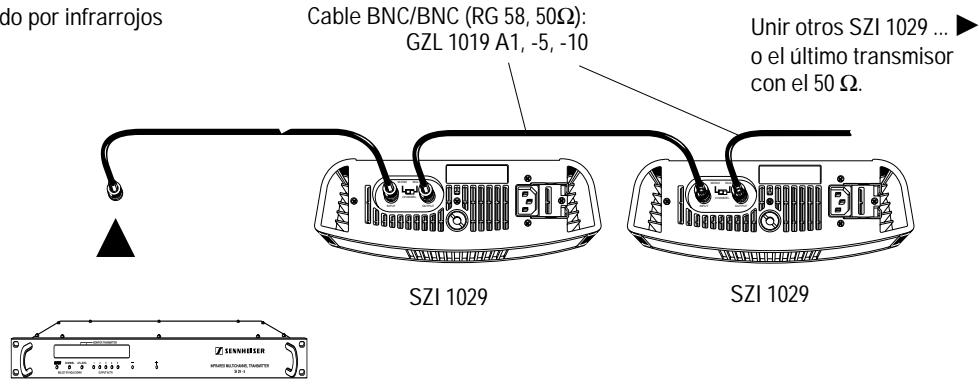

ENLACE EN UNA INSTALLACION MAS GRANDE
Comienzo con un transmisor de mando por infrarrojos
TRANSMISSION DE BANDA ANCHA Y BANDA ESTRECHA, MULTICANAL Y MONO
TECNICA DE INFRARROJOS
El SZI 1029 es un radiador alta potencia por infrarrojos que, en un equipo inalámbrico de transmisión de sonido por infrarrojos, transforma la SERIAL electrónica suministrada por el transmisor de mando por infrarrojos o por una fuente de BF en luz invisible infrarroja, emitiendola en un recinto. Al contrario de lo que sucede con una linea inalámbrica, la emisión queda limitada a un espacio concreto, de forma que pueda configurar sin problemas otheros equipos en recintos contiguos.
El radiador SZI 1029 se conecta por medio de la seals de alta fecuencia emitida por el transmisor de mando. La conducccion de la seals de dicho transmisor al radiador SZI 1029 se leva a cabo por medio de un cable coaxial de 50 con connectores BNC, corriente en el commercio.
En el radiador de alta potencia se activan porultimate los diodos radiadores por infrarrojos, que irradian la seals en forma de luz infrarroja modulada. Según el modelo, puede disponerse de 5ó 10 varios de potencia de luz por cada radiador (→ Modelos disponibles)
BANDA ANCHA
Los equipos transmisores de banda ancha por infrarrojos se utilizes principalmente para la transmisión de senales de sonido, en calidad HiFi.
Los dos canales de banda ancha disponibles, de norma internacional, son realizados para 2 canales monofónicos o para la emisión en estéreo.
BANDA ESTRECHA
Los equipos transmisores de banda estrecha por infrarrojos
transmiten dentro de una gama de Frequencias acústicas ligeramente reducida, hasta en 32 canales monofónicos, y por tanto proportionsan conditiones ideales para su uso en equipos multicanales para interpretres y sistemas de información en various idiomas.
CAMPOS DE APLICACION
Equipos para conferencias e interpretes
Transmission acústica inalábrica de alta calidad en estudios o en el equipo de HiFi
PROPAGACION DE LA LUX INFRARROJA
La.), or, as a result, the habitación de forma similar to la luz de las lámparas o la luz del sol. Por el caso está también sujeta a conditiones comparables al caer sobre diversos materiales:

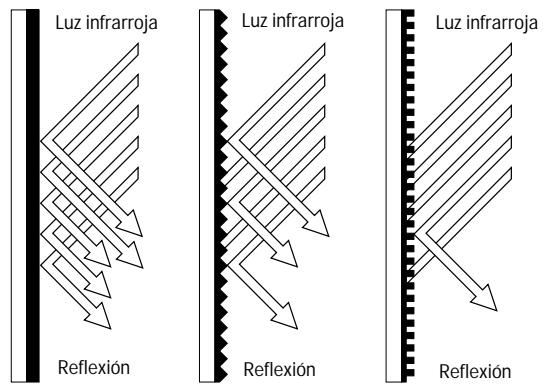

CORTINAS, ALFOMBRAS, PINTURA.
- Las telas, las cortinas, y las alfombres oscuras y pesadas, como como la madera y los revestimientos murales poderen absorber la luz; sólo se logra una Reception perfecta en el „campo de visabilidad“ del transmisor por infrarrojos.
- Los revoques y los enlucidos de pared de estructura rugosa reflejan la luz irregularmente, excepte poder favorecer la distribución más uni forma de la seals de infrarrojos.
- Las paredes las y de-colored claros, los cristales y las baldosas favorecen la distribución de la luz infrarroja en la habitacion, ya que la reflejan fuertamente.
- Aun sido delismo color, diversas pinturas murales能把 reflejar la luz infrarroja de diferenteforma. Esto depende del tipo y la composicion de los pigmentos.
Por tanto, está también diferente la potencia necesaria para iluminar uniformamente una habitación.

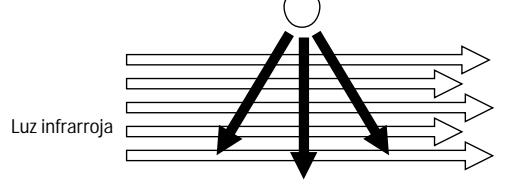

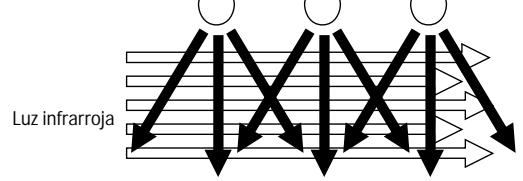

INFLUENCIA DE LAS LUCES EXTERNAS
La luz del día y la iluminación de la habitación influyen también en la recepción de infrarrojos. Dado que el espectro de esta luz contiene también rayos infrarrojos, la luz pueda sobreponserse a la SERIAL de realización de infrarrojos emitida por el SZI 1029. En conditiones desfavorables, la recepción es distorsionada por ruidos.
Luz externa
Luz externa

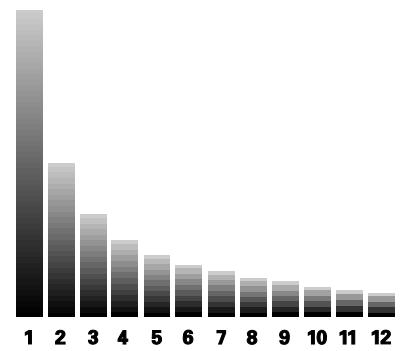

POTENCIA DE RADIACION
Numero de canales
Ejemplol: 12
POTENCIA EN FUNCIONAMIENTOMULTICANAL
(sólo para SZI 1219). El número de canales Transmitidos influye también en el alcance del radiador de infrarrojos SZI 1029. La potencia se distribuye uniformamente, de forma que en un equipo con 12 canales de banda estrecha, p.ej., queda todas 1/12 de la potencia deseada para un canal de sonido.
CALCULO DE LA POTENCIA DE RADIACION
"REGLA EMPIRICA"
PROPAGACION DE LA LUX INFRARROJA
Al trabajo en un solo canal (interruptor en „MONO") cada radiador SZI 1029 pourrait cubrir una superficie de todos 1000m ≤ . Con los radiadores SZI 1029-10 pourrait cubrirse una superficie dos veces más grande.
Al commutar a funciona multicanal de banda estrecha (interruptor en „MULTI") se reduce la potencia y por consiguiente la superficie cubierta en un 35% , aproximamente ( “POTENCIA EN FUNCIONAMIENTO MULTICANAL”).
Existe una formula sencilla que permite determinar el número de los radiadoresesionarios para un determinado recinto:
Superficie en m≤x numero de canales 650
Num.de radiadores (SZI 1029-10) =
Superficie en m≤x numero de canales 1300

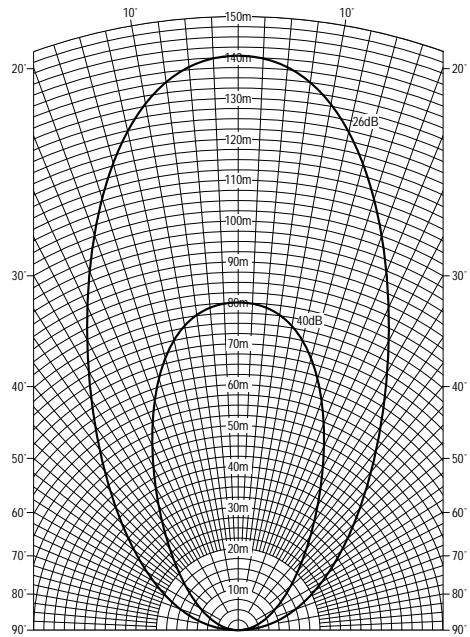

El radiador de potencia SZI 1029 emite la luz infrarroja deundry cruciforme. Cuanto más grande sea la distancia, menor sera la intensidad. En caso que un receptor seswanae fuera del camino cubierto, la transmisión se interrupirá. En tal caso se notarán ruidos en los receptores sin supresión de ruidos, en tanto que los receptores provistos de este dispositivo quedarán sin sonido.
PUESTA EN SERVICIO

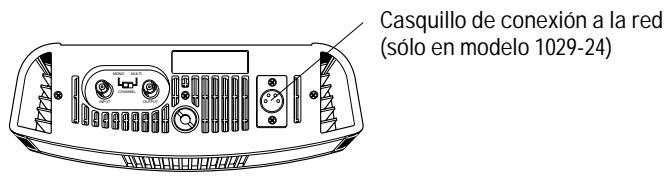

CONEXION A LA RED

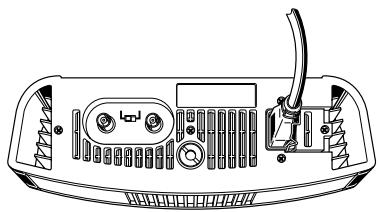

Insertar el enchufe de connexion a la red, y asegurarlo con la grapa de alambre.
Colocar el radiador de alta potencia SZI 1029 en posicion vertical, de forma que los cables queden hacer abajo.
Al colocarlo en posicion vertical se garantiza la refrigeracion suficiente del radiador, ya que el aireuede circular por las ranuras de ventilacion que hay en las partes laterales.

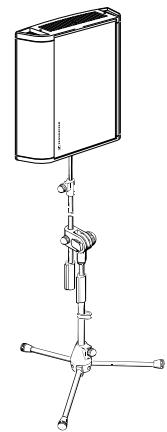

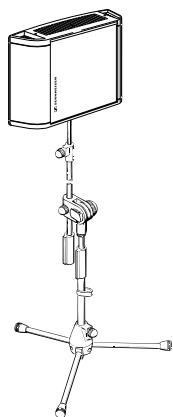

Para poder montarlo en differentes tripodes, el radiador de alta potencia SZI 1029 está provisto de una rosca adaptable que permite atornillarlo en una rosca de 3 / 8'' o 1 / 2'' utilizing la pieza reductora incluida en el suministro.

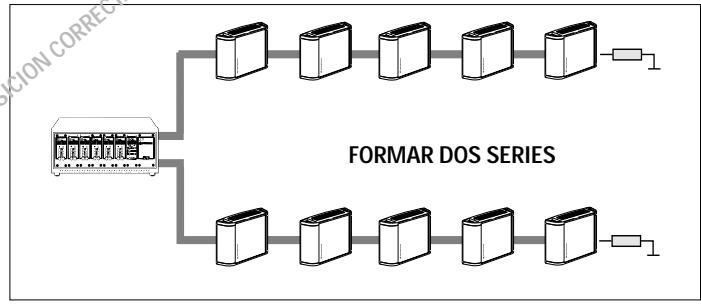

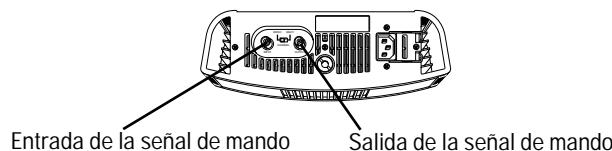

CONEXION DEL RADIADOR DE AF
Una vez conectado el radiador a la red electrica, seranecessaryestablecer la connexion entre la calidad de AF del SZI 1029 y la calidad de AF del transmisor de mando. A tal fin se dispone de diversos cables coaxiales ( ,ACCESORIOS ELECTRICOS).Los cables peuvent empalmarseunos conothers con el casquillo doble BNC GZV 1019 A.
Para instalaciones fibras puede utiliser un cable coaxial de 50 corrente en el commercio, p.ej. RG 58, o un cable de antenna estandard de 75 . Si se utilizes various SZI 1029(puede enlazarse los radiadores entre si. A tal fin conecte el casquillo de salute de AF del primer radiator con el casquillo de entrada de AF del segundo. Puede connectarse en series hasta 100 radiadores, como máximo. La longitud del cable de AF hasta elultimate radiator no deben sobrepasar los 1500m
La instalación de transmisión puede ponserse en servicios afterwards de haber empalmado elultimate radiador, al conectar eltransmisor de mando. Los radiadores conectan automatistically por la seals portadora emitida por el transmisor de mando, es decir, que se desconectan de nuevo si no se produce dicha sealing.
Nota: A fin de evacitar ondas estacionarias, elultimate radiadoribe estar provisto en el extremo de una resistencia final de 50 o de 75
El cable entre dos radiadores proxies no deben ser de más de 100m de longitud, puis de lo contrario se occasionará una extincióndeo a la radiación de fases desiguales. No olvidar la resistencia final.
En el radiador de alta potencia SZI 1029, cada una de 12 etapas finale independentes amplifican la seals de entrada para un bloque de potencia de 12 diodos luminiscentes infrarrojos. Los modelos SZI 1029-10 son de doble potencia, ya que@cuentan con 24 etapas finale independentes.
INDICACION DE LA DISPOSICION PARA EL SERVICIO

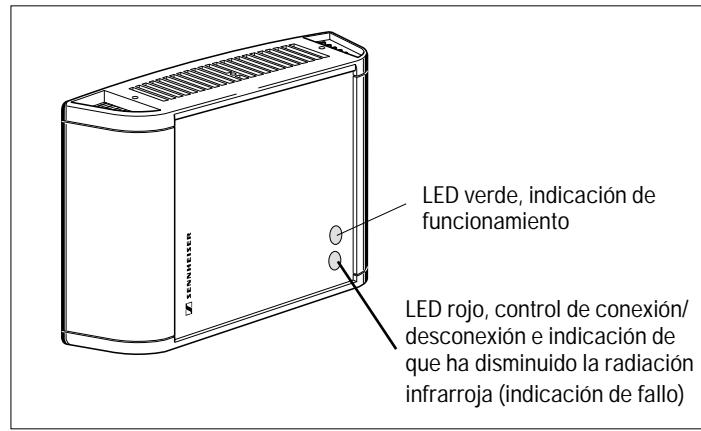

INDICACION DE FALLO
El fallo de uno de los bloques de potencia no influye de ninguna forma en la calidad de la transmisión. Unicamente al fallar más de un tercio de todos los bloques se ilumina, además del LED verde el LED rojo,indicando que esecessary要做到 una reparación.

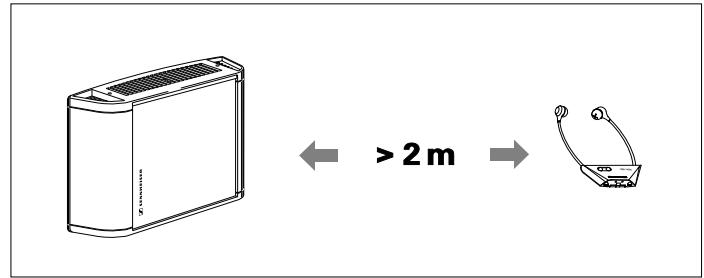

DISTANCIA ENTRE RADIadores Y RECEPTORES
La distancia minima entre radiadores y receptores ha de ser de 2m, puis de lo contrario existe el peligro de que se produzca una sobrecarga en la etapa previa del receptor. La consecuenciaenia un deterioro considerable de la calidad de transmisión.
INSTALLACION
En cuando sea possible, los radiadores deben instalarse de tal forma que haya un campo visual entre ellos y los receptores infrarrojos. Lo anterior se logra al colocar los radiadores lo más alto possible, con una liga inclinación hacía bajo. A fin de Obtener una cobertura uniforme del recinto, los radiadores deben colocarse descentrados, habitualmente en las esquinas de la habitación.

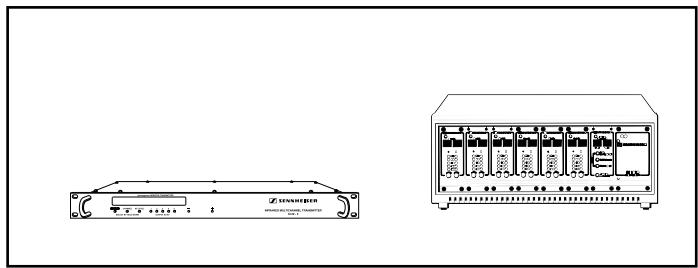

TRANSMISORES DE MANDO ADECUADOS
SI 1015 Banda ancha, 2 canales, commutables entre 2,3MHz / 2,8 MHz
SI 1029 Banda estrecha,istema modular, hasta 31 canales
SI 29-5 Banda estrecha, posibiliad de elegir 5 de 32 canales

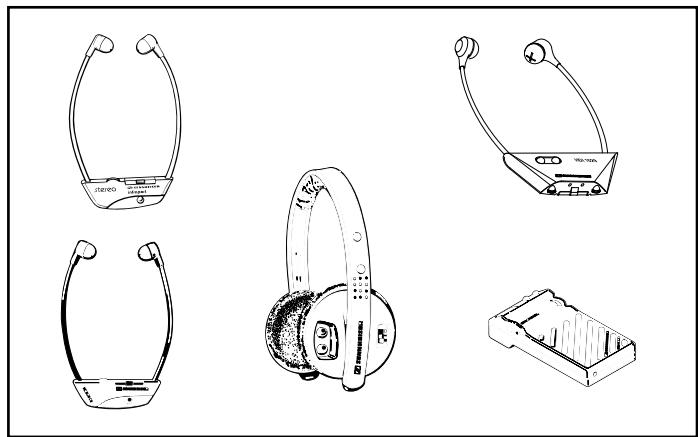

RECEPTORES ADECUADOS
Campo de aplicación: equipos para conferencias e interpretres
HDI 1029 PLL Banda estrecha, 8 o 16 canales, mono, receptor de barbilla
EKI 1029 Banda estrecha, 6, 8 o PLL de 16 canales, mono, receptor de barbilla
ó p.e. RI 250, RI 150, RI 300, RI 500, HDI 302, HDI 380
ACCESORIOS MECANICOS
MZT 14
MZT 21
GZP 10
GZG 1029
MZT 100
MZT 1019
SEMS 3136
Base de rosca
Para la fijación de cuellos inclinables y articulaciones de bola con rosa de 3/8 al tablero de una mesa.
Cuello de cisne
Paraajustemovil del radiador.
Placa de montaje
Para montaje mural y de techo
Articulación de bola
Para montaje móvil sobre tripodes jusqu'à la place de montaje GZP 10. Rosca adaptable 1/4'' - 3/8'' .
Pata de mesa
Con GZG 1029 para poder la colocacion en estantes y armarios.
Travesano
Para el montaje de dos radiadores. Con rosca interior de 3/8'' .
Tripode
Tripode para el montaje móvil del radiador. Rosca de 3/8'' .
| ACCESORIOS ELECTRICOS | |
| GZL 1019 A1 | Cable de connexion Para conectar el radiador a los transmisores SI 1013/ SI 29-5 oSI 1029. Largo: 1 m. |
| GZL 1019 A5 | Cable de connexion Para conectar el radiador a los transmisores SI 1013/SI 20-5 oSI 1029. Largo: 5 m. |
| GZL 1019 A10 | Cable de connexion Para conectar el radiador a los transmisores SI 1013/SI 29-5 oSI 1029. Largo: 10 m. |
| GZV 1019 | Casquillo doble BNC Para interconectar dos cables de connexion GZL 1019 A1, -5, -10- |
| NOTA: INFORMACION DE SENNHEISER: „FOLLETO DE PLANIFICACION DE INFRARROJOS“ | Para la utilizacion de los radiadores de infrarrojos de alta potencia SZI 1029 se dispone de la publicacion „Folleto de planificacion de infrarrojos“. Además de detalladas informaciones acerca de la的技术a de transmisión de sonido por infrarrojos, encontrará Vd. también ejentes de usoas como combinaciones ylistsas sinópticas que le Facilitarán su planificacion. |
DATOS TECNICOS
| SZI 1219 (SZI 1029-10) | |
| Número de diodes de transmisión | 144 (288) |
| Potencia media de radiación | 5 W (10 W) |
| Longitud de onda de luz infrarroja irradiada | aprox. 880 mm |
| Campo de Frequencia | 30 kHz hasta 6 MHz |
| Entrada / Salida | Casquillos BNC |
| Umbral de conmutación para la conmutación automática | 50 mV |
| Tensión de alimentación ...-120 | 120 V ± 10%, 50 - 60 Hz |
| ...-EU | 230 V ± 10%, 50 - 60 Hz |
| ...-UK | 240 V ± 10% 50 - 60 Hz |
| ...-24 | 25-35 V, tensión continua 3,2 A |
| Consumo de corriente | |
| Funcionamento Stand-by ...120 V | aprox. 610 mA (1 A) a 120 V |
| ...-EU | aprox. 350 mA/700 MA) a 230 V |
| ...-UK | aprox. 350 mA (700 mA) a 240 V |
| ...-24 | aprox. 1,6 A (3,2 A) a 24 V = |
| Fusibles para 120/230/240 V | 2 AT (4 AT) en el bloque de alimentación |
| Fusible para 24 V | ninguno |
| Dimensiones en mm | 250 x 180 x 80 (250 x 288 x 80) |
| Peso | aprox. 2,1 kg (aprox. 3 kg) |
| Suministro | 1 radiador |
| 1 cable conector (2,5 m) | |
| No. UL (núm. de homologación para USA) (sólo para version de 120 voltios) | se comunicará posteriormente |
| SZI 1029 | |
| Gama de Frequencia portadora | 30 kHz ... 6 MHz |
| Entrada de AF | 50 mV - 3 V / aprox. 5 Ω |
Debido al continuo perfeccionamento de nuestros productos, puede suceder que despues de la impresion de estas informaciones se hayanluckado a cabo modificaciones技术水平as en los productos descritos. Rogamos su comprensión.
Modificaciones reservadas
