BEDIENUNGSANLEITUNG SZI 1029-10 SENNHEISER

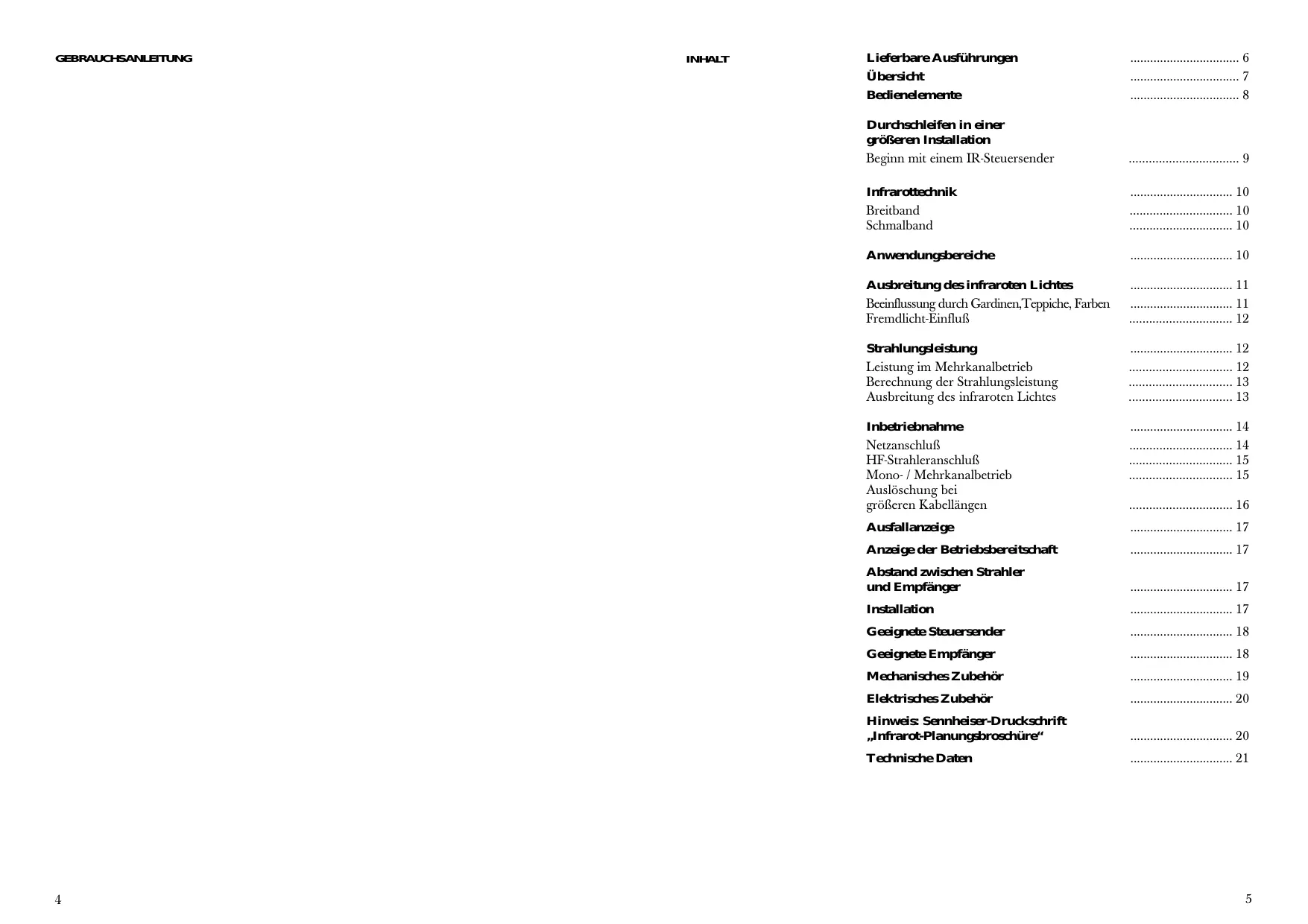

Lieferbare Ausführungen 6

Ubersicht 7

Bedienelemente 8

Durchschleifen in einer

groβen Installation

Beginn mit einem IR-Steuersender 9

Infrarottechnik 10

Breitband 10

Schmalband 10

Anwendungsbereiche 10

Ausbreitung des infraroten Lichtes 11

Beeinflussung durch Gardinen, Teppiche, Farben 11

Fremdlicht-Einflus 12

Strahlungsleistung 12

Leistung im Mehrkanalbetrieb 12

Berechnung der Strahlungsleistung 13

Ausbreitung des infraroten Lichtes 13

Inbetriebnahme 14

Netzanschluß 14

HF-Strahleranschluß 15

Mono-/Mehrkanalbetrieb 15

Auslösung bei
größeren Kabellängen 16

Ausfallanzeige 17

Anzeige der Betriebsbereitschaft 17

Abstand zwischen Strahler und Empfänger 17

Installation 17

Geeignete Steuersender 18

Geeignete Empfänger 18

Mechanisches Zubehör 19

Elektrisches Zubehor 20

Hinweis: Sennheiser-Druckschrift „Infrarot-Planungsbroschüre" 20

Technische Daten 21

LIEFERBARE AUSFUHRUNGEN	ÜBERSICHT
SZI 1029-EU	IR-Leistungsstrahler für Breit- und Schmalbandbetrieb zusammen mit einem geeigneten Sender. IR-Strahlungsleistung 5 Watt, Mehrkanal- oder Mono-Betrieb. HF-Ausgang zum Anschluß weiterer SZI 1029 oder SZI 1015. Schwarzes Gehäuse.
SZI 1029-EU-W	wie offen. Gehäuse alu natür/weiß.
SZI 1029-120	wie offen. Schwarzes Gehäuse.
SZI 1029-UK	wie offen. Schwarzes Gehäuse.
SZI 1029-24	wie offen. Schwarzes Gehäuse.
SZI 1029-24-W	wie offen. Gehäuse alu natür/weiß.
SZI 1029-10-EU-B	IR-Leistungsstrahler für Breit- und Schmalbandbetrieb zusammen mit einem geeigneten Sender. IR-Strahlungsleistung 10 Watt, Mehrkanal-oder Mono-Betrieb. HF-Ausgang zum Anschluß weiterer SZI 1029 oder SZI 1015. Schwarzes Gehäuse.	SZI 1029-EU	X	—	X	X	X	—	X	—
		SZI 1029-EU-W	X	—	X	X	X	—	X	—
		SZI 1029-10-EU	X	—	X	X	X	—	X	—
SZI 1029-10-US-B	wie offen. Schwarzes Gehäuse.
SZI 1029-10-EU-W	wie offen. Gehäuse alu natür/weiß.	SZI 1029-120	X	—	X	X	X	—	X	—
SZI 1029-10-120-W	wie offen. Gehäuse alu natür/weiß.	SZI 1029-10-120	X	—	X	X	X	—	X	—
		SZI 1029-UK	X	—	X	X	X	—	X	—
		SZI 1029-24	X	—	X	X	X	—	X	—

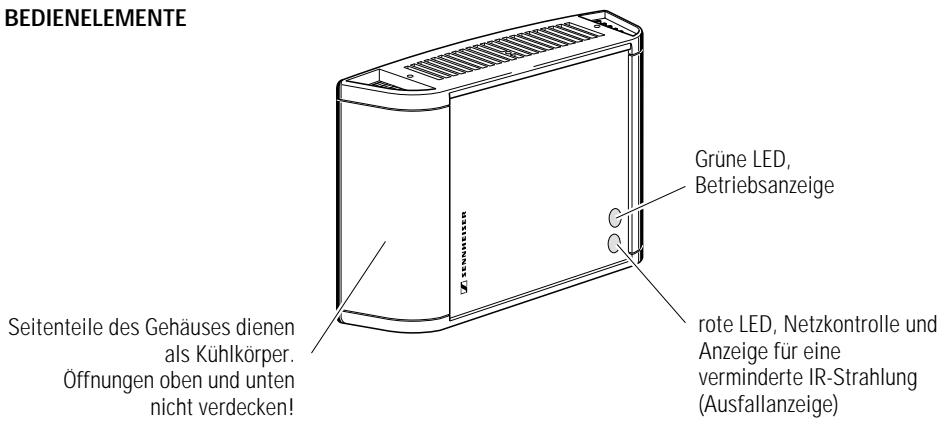

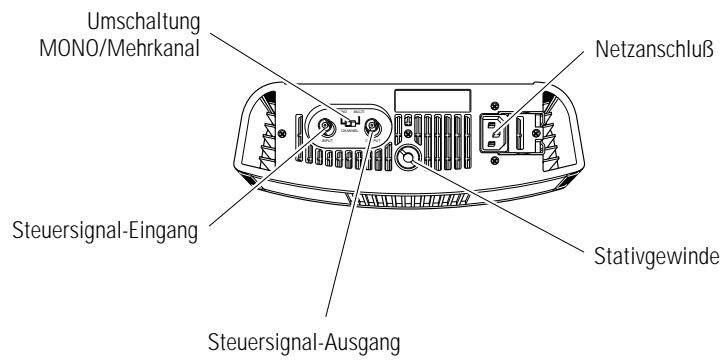

BEDIENELEMENTE

DURCHSCHLEIFEN IN BREIT- UND SCHMALBANDÜBERTRAGUNG, MEHRKANAL UND MONO

INFRAROTTECHNIK

Der SZI 1029 ist ein Infrarot-Hochleistungsstrahler. Innerhalb einer drahtlenden Infrarot-Tonübertragungsanlage hat er die Aufgabe, das vom Infrarot-Steuersender oder von einer NF-Quelle gelieferte elektrische Signal in unsichtbares Infrarotlicht umzuwandeln und in einen Raum auszustrahlen. Im Gegensatz zur Funkstrecke bleibt die Übertragung auf einen Raum begrenzt, so daß problemlos weitere Anlagen in benachbarten Räumen betrieben werden können.

Der Leistungssstrahler SZI 1029 wird durch das vom Steuersender erzeugte Hochfrequenz-Trägersignal eingeschaltet. Das Steuersignal gelangt vom Steuersender zum Strahler SZI 1029 über handelsübliche 50 - -Koaxialkabel mit BNC-Steckverbindern.

Im Leistungsstrahler werden letztlich die Infrarot-Strahlerdioden angesteuert, die so anschliebend moduliertes Infrarotlicht abstrahlen. Je nach Ausführung stehen 5 oder 10 Watt Lichtleistung je Leistungsstrahler bereit. ( lieferbare Ausführungen)

BREITBAND

Infrarot-Breitbandübertragungsanlagen dieren vorwiegend zur Übertragung von Tonsignalen in HiFi-Quality.

Die zur Verfugung stehenden, international genormten 2 Breitbandkanäe (2,3 MHz und 2,8 MHz), werden für 2 Mono-Kanäe oder für Stereo-Übertragung genutzt.

SCHMALBAND

Infrarot-Schmalbandübertragungsanlagen übertragen bei kein eingeschränktem Tonfrequenzbereich bis zu 32 Mono-Kanäe und bieten so ideale Voraussetzungen für Mehrkanal-Dolmetscheranlagen und mehrsprachige Informationssysteme.

ANWENDUNGSBEREICHE

Konferenz- und Dolmetscheranlagen
Hochwertige drahtlose Tonübertragung im Studio oder an der HiFi-Anlage.

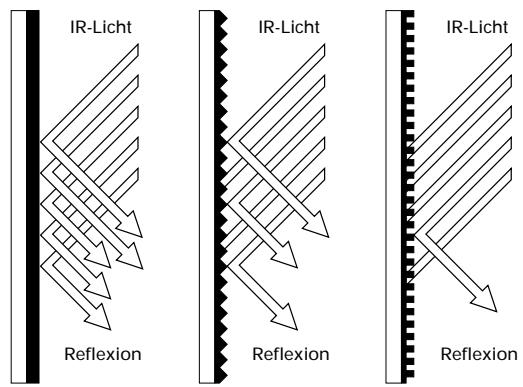

AUSBREITUNG DES INFRAROTEN LICHTES

Das vom SZI 1029 ausgesandte IR-Signal breitet sichähnlich dem normalen Lampen- oder Tageslicht in einem Raum aus. Es unterliegtDMAHuehchum auftreffen auf verscheidene Materialien vergleichbaren Bedingungen:

GARDINEN,TEPPICHE, FARBEN

• Dunkle und schwere Stoffe, Gardinen, Teppiche, Holz und Wandverkleidungen können das Licht absorbieren, nur im direkten "Sichtbereich" des IR-Senders ist dann ein einwandfrei Empfang möglich.
• Rauhputz und stark strukturierte Wandbeläge reflektieren ungleichmäßig Licht, können aber schon die gleichmäßigere Verteilung des IR-Signales begünstigen.
• Glatte und helle Wände, blanke Fliesenböden und Scheiben begünstigen die Verteilung des IR-Lichtes im Raum, sie reflktieren stark.
• Verschiedene Wandanstriche könnenTOTZ gleicher Farbe das infrarote Licht unterscheidlich reflektieren. Dies liegt an Art und Zusammensetzung der Pigmentierung.

Die Leistung, die aufgewandt werden muß, um einen Raum gleichmäßig auszuleuchten, ist dementsprechend unterschied.

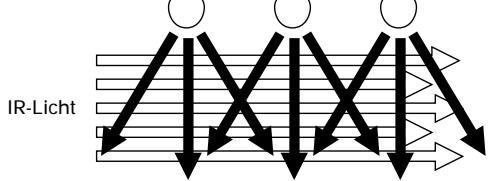

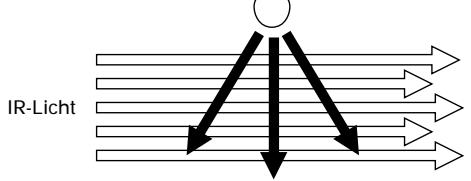

FREMDLICHT-EINFLU8

Tageslicht und Beleuchtung des Raumes beeinflussen den IR-Empfang ebenfalls. Da im Spektrum这部分 Lichtes auch infrarote Anteile enthalten sind, überlagert这部分 Licht das vom SZI 1029 ausgestrahnte Infrarot-Nutzsignal. Im ungünstigen Fall wird der Empfang auf diese Weise durch Rauschen gestört.

Fremdlicht

Fremdlicht

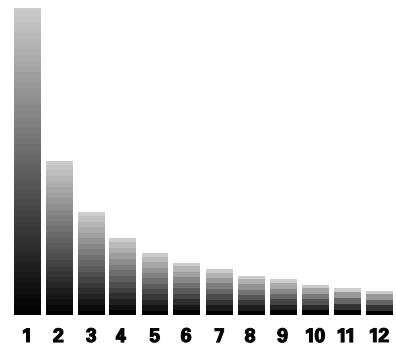

STRAHLUNGSLEISTUNG

Anzahl der Kanäle
Beispiel: 12

LEISTUNG IN MEHRKANALBETRIEB

(Nur für SZI 1029) Die Anzahl der übertragenen Kanäle beeinflübt die abgestrahlte Leistung des IR-Strahlers SZI 1029. Die Leistung teilt sich gleichmäßig so, daß bei einer Anlage mit beispielsweise12 Schmalband-Kanälen letztlich noch 112 der gewündsten Leistung für einen Tonkanal zur Verfugung besteht.

BERECHNUNG DER

STRAHLUNGSLEISTUNG

"FAUSTREGEL"

AUSBREITUNG DES INFRAROTEN LICHTES

Jeder Strahler SZI 1029 kann bei Betrieb auf einem Kanal (Schalterstellung "MONO") eine Grundfläche von ca. 1000m^2 ausleuchten. Mit den Strahlern SZI 1029-10 wird etwa eine doppelt so große Fläche ausgeleucht.

Umgescheltet auf Schmalband-Mehrkanal-Betrieb (Schalterstellung "MULTI") reduziert sich die Leistung und die ausgeleuchtete Fläche um ca 35% ( "LEISTUNG IM MEHRKANAL-BETRIEB").

Eine einfache Formel erleichtert die Bestimmung der Anzahl der bereitsigen Strahler für einen bestimmten Raum:

Anzahl der Strahler (SZI 1029) =

Grundfläche in ^2 x Anzahl der Kanale

650

Anzahl der Strahler (SZI 1029-10) =

Grundfläche in ^2 x Anzahl der Kanale

1300

Das infrarote Licht wird vom Leistungsstrahler SZI 1029 keulenfornig ausgesendet. Mit der Entfernung sinkt die Intensität. Verläßt ein Empfänger den Ausleuchtungsbereich, wird die Übertragung unterbrochen. Empfänger ohne Rauschspere rauschen in dieser Fall auf, Empfänger mit Rauschspere schalten stumm.

INBETRIEBNAHME

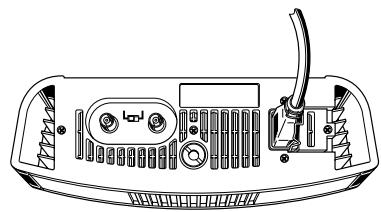

NETZANSCHLUB

Netzstecker einstecken und mit dem Drahtbügel sichern.

Leistungsstrahler SZI 1029 senkrecht aufstellen. Die Kabel werden nach unten weggebungfrucht.

Die senkrechte Aufstellung stellt sich, daß der Strahler ausreichend gekühlt wird - die Luft kann durch die Kührippen in den Seitenteilen zirkulieren.

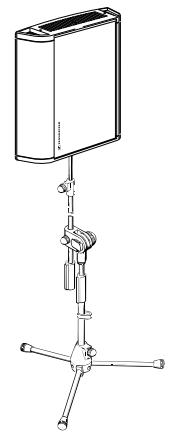

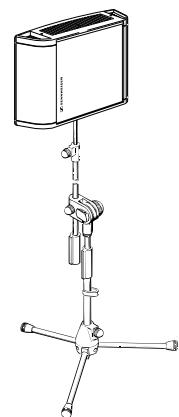

Zur Montage auf entsprechenden Stativen ist der Leistungsstrahler SZI 1029 mit einem Wechselgewinde ausgestattet, das es ermöglicht,ihn mit dem beigeführten Reduzierstück auf 3 / 8 - oder 1 / 2 - Gewinde zu verschrauben.

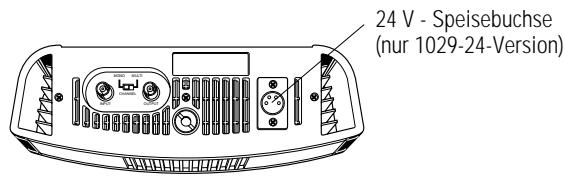

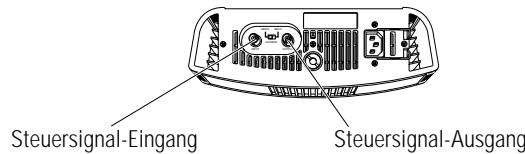

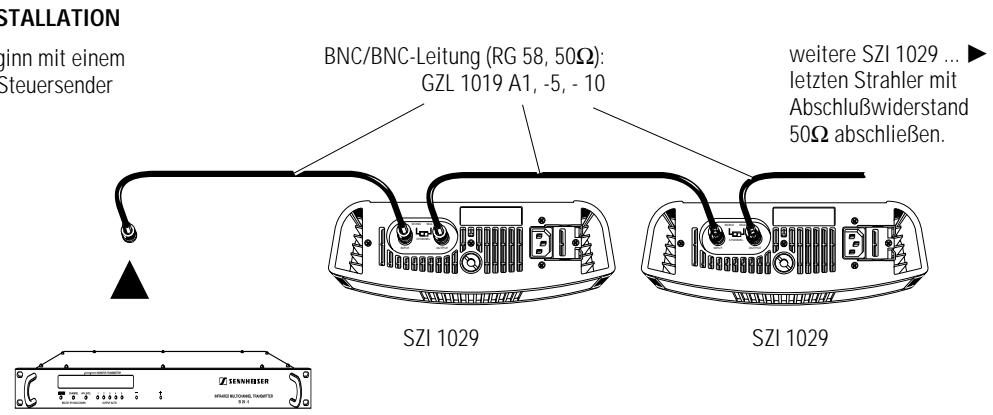

HF-STRAHLERANSCHLUB

Nach dem Strahler an das Netz angeschlossen ist, muß die Verbindung zwischen dem HF-Eingang des SZI 1029 und dem HF-Ausgang des Steuersenders hergestellt werden. Dafür stehen diverse Koaxialkabel ( "ELEKTRISCHES ZUBEHÖR"), zur Verfügung. Die Kabel让他们 sich unterinander mit der BNC-Doppelbuchse GZV 1019 A verbinden.

Für Festinstallationen können Sie handelsübliches 50-Ω-Koaxialkabel, z.B. RG 58, oder 75Ω-Standard-Antennenkabel verwenden. Bei Einsatz mehrerer SZI 1029 werden die Strahler durchgeschleift. Dazu verbinden Sie die HF-Ausgangsbuchse des ersten Strahlers mit der HF-Eingangsbuchse des zweiten Strahlers. Maximal führen 100 Strahler hintereinandergeschaltet werden. Die maximale gesamte HF-Kabellänge bis zum letzten Strahler sollte 1500m nicht überschreiben.

Nachdem der letzte Strahler angeschlossen worden ist, kann die Übertragungsanlage durch Einschalten des Steuersenders in Betrieb genommen werden. Die Strahler werden ebenfalls durch das vom Steuersender gesendete Trägersignal automatisch in Funktion gesetzt bzw. beim Ausbleiben des Trägersignals wieder ausgeschaltet.

Hinweis: Der letzte Strahler sollte zur Vermeidung stehender Wellen mit einem Abschlusswiderstand von 50 oder 75 abgeschlossen werden je auch verwendetem KAbel.

TIP: Auch bei Stereo- und Mehrkanal-Betrieb ist es möglich, mit erhöhter Leistung in der Schalterstellung "MONO" zu arbeiten, wenn die Kanäle in so entsprechenden Frequenzbereichen liegen, daß sich Oberwellen nicht stären können.

MONO-/MEHRKANALBETRIEB

Umschaltung

MONO/Mehrkanal(MULTI)

MONO MULTI

CHANNEL

Erproben Sie diese Möglichkeit, wobei Sie Störungen am leichten "Zirpen" erkennen. Der um max. ca. 3 dB pro Kanal verschlechte

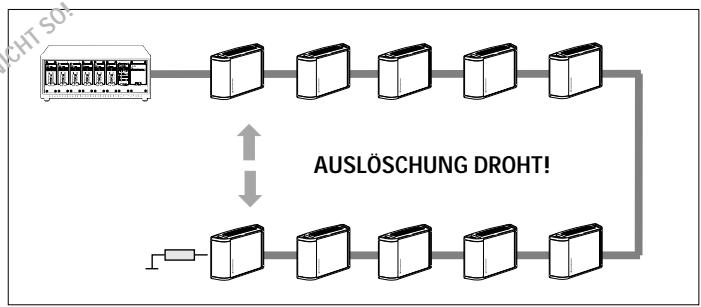

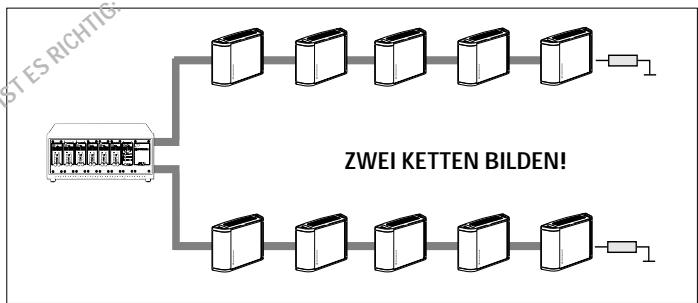

AUSLOSCHUNG BEI
GRÖBEREN
KABELLÄNGEN

Zwischen zwei benachbarten Strahlern darf die Kabellänge 75m nicht überschreiben, da sonst mit Auslösung bei nicht phasengleicher Abstrahlung zu rechnen ist! Endwiderstand SZA 1060 nicht vergessen!

AUSFALLANZEIGE

Im Leistungsstrahler SZI 1029 verständen 12 unabhängige Endstufen jeweils für einen Leistungsblock von 12 IR-Leuchtdioden das ankommende Signal. Die Ausfuhrungen SZI 1029-10 haben die doppelte Leistung mit 24 unabhängigen Endstufen.

Leuchtdioden, speziell IR-Leuchtdioden unterliegenähnlich wie auch Gluhlampen einem Alterungsprozess und konnen so ausfallen.

Der Ausfall eines Leistungsblocks führt noch zu keiner wesentlichen Beeinflussung der Übertragungsqualität. Erst beim Ausfall von mehr als einem Drittel aller Stücke leuchtet zusätzlich zur grünen LED die rote LED auf und signalisiert, daß eine Reparatur vorzunheiten ist.

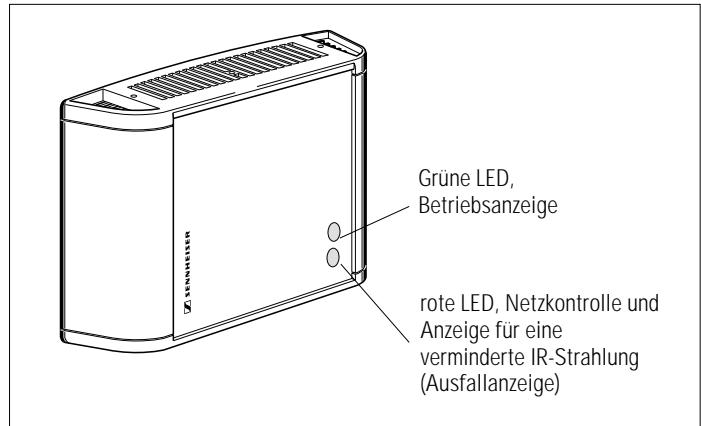

ANZEIGDER BETRIEBSBEREITSCHAFT

ABSTAND ZWISCHEN
STRAHLER
UND EMPFÄNGER

INSTALLATION

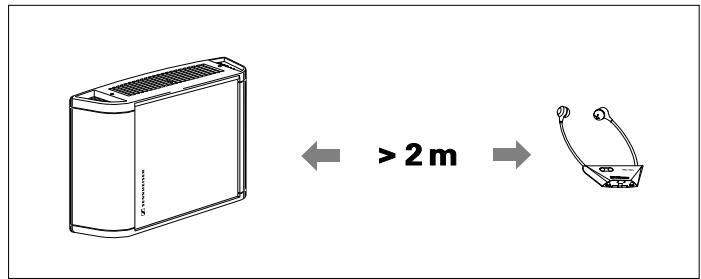

Bitte acht den Sie darauf, daß ein Mindestabstand von 2 m zwischen Strahlern und Empfängern eingehalten wird, da sonst die Gefahr der Übersteuerung der Empfänger-Eingangsstufe besteht. Die Folge ware eine stark verminderte Übertragungsqualität.

Die Strahler sollen so installiert werden, daß möglichst Sicht zu den Infrarot-Empfängern besteht. Dies laßt sich erreichen, indem man die Strahler möglichst hoch mit leichter Neigung nach unten installiert. Um eine gleichmäßige Ausleuchtung des betreffenden Raumes zu erreichen, sollen den Strahler dezentral, üblicherweise in den Raumecken, angebracht werden.

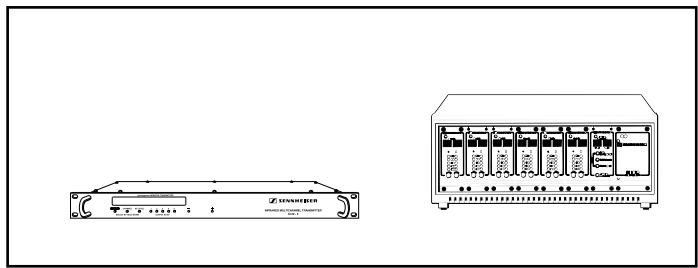

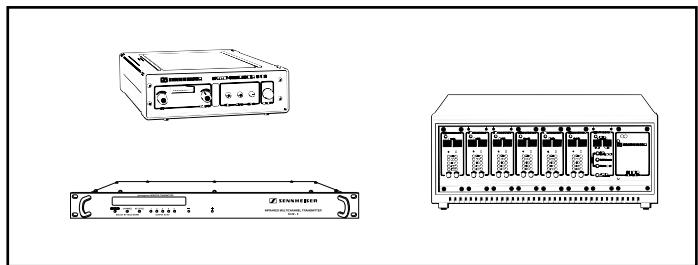

GEEIGNETESTEULERSDER

SI 1015 Breitband, 2-Kanal, umschaltbar 2,3 MHz / 2,8 MHz

SI 1029 Schmalband, Modulsystem, bis 32 Kanäle

SI 29-5 Schmalband, 5 von 32 mögl. Kanälen währbar

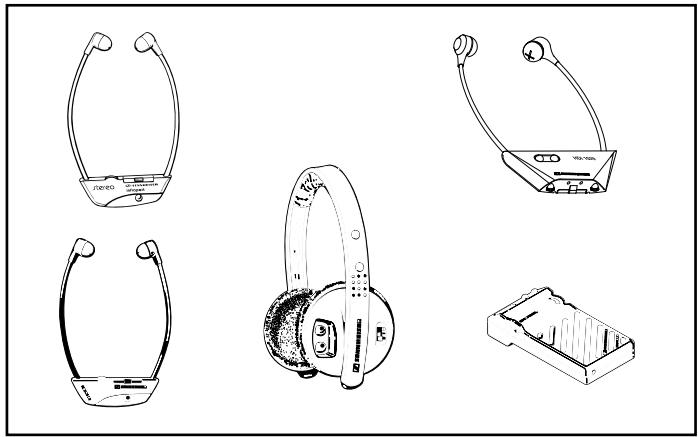

GEEIGNETE EMPFÄNGER

Einsatzbereich Konferenz- und Dolmetscheranlagen

HDI 1029 PLL Schmalband, 8-oder 16-Kanal, Mono Kinnbügelempfänger

EKI 1029 Schmalband, 7-, 12-, 16- od. 32-Kanal, Mono Kinnbügelempfänger

dazu RI 250, RI 150, RI 300, RI 500, HDI 302, HDI 380

Zur Befestigung von biegsamen Hälsen und Kugelgelenken mit ^3 / _8 Gewinde an Tischplatten.

Montageplatte

Zur Wand- und Deckenmontage.

Kugelgelenk

Zur beweglichen Montage auf Stativen oder in Verbindung mit Montageplatte GZP 10. Wechselgewinde 14 - 38 .

TischfuB

Mit GZG 1029 zur einfachen Aufstellung auf Borden und Schranken.

Traverse

Zur Montage von zwei Strahlern. Mit 3/8'' -Innengewinde.

Stativ

Stativ für die mobile Montage des Strahlers. ^3/_8 "Gewinde.

TECHNISCHE DATEN		SIZE 1029 (SIZE 1029-10)
ZUBEHÖR		Anzahl der Sendedioden	144 (288)
		Mittlere Strahlungsleistung	5 W (10 W)
		Wellenlänge des abgestrahlten Infrarotlichts	ca. 880 nm
		Trägerfrequenzbereich	30 kHz bis 6 MHz
		HF - Eingang	50 mV - 3 V / ca. 5 kΩ
		Eingang / Ausgang	BNC - Buchsen
		Schaltschwelle für Einschlautautomatik	50 mV
GZL 1019 A1	Anschlußkabel	Betriebsspannung	...120
	Für den Anschluß des Strahlers an die Sender SI 1013, SI 29-5 oder SI 1029. Länge 1 m.		...EU
			...UK
			...-24
GZL 1019 A5	Anschlußkabel	Stromaufnahme	...120
	Für den Anschluß des Strahlers an die Sender SI 1013, SI 29-5 oder SI 1029. Länge 5 m.		...EU
			...-UK
			...-24
GZL 1019 A10	Anschlußkabel	Stand - by - Betrieb	max. 60 mA
	Für den Anschluß des Strahlers an die Sender SI 1013, SI 29-5 oder SI 1029. Länge 10 m.		2 AT (4 AT) im Netzteil
			2 AT
GZV 1019	BNC-Doppelbuchse	Netzserichtigung für 120/230/240 V	250 x 180 x 80 (250 x 288 x 80)
	Zum Zusammenhangten von zwei Anschlußleitungen		ca. 2,1 kg (ca. 3 kg)
	GZL 1019 A1, -5, -10.	Abmessungen in mm
		Gewicht
		Lieferumfang
		1 Strahler, 1 Netzkabel (2,5m)
HINWEIS: SENNHEISER-DRUCKSCHRIFT, INFRAROT-PLANUNGSBROSCHURE"	Zum Einsatz von IR-Leistungsstrahlern SZI 1029 sticht de Sennheiser-Druckschrift „Infrarot-Planungsbroschüre“ zur Verfügung. Nebenkweitereichenden Informationen über die Technik der Infrarot-Tonübertragung finden Sie dont auch Anwendungsbeispiele und Kombinationen- und Übersichtslisten für ihre Planung.	UL-No.	folgt
		(Zulassungsnummer für USA)
		(nur 120-Volt-Ausführung)

Im Rahmen der Produktpflege kann es vorkommen, daß nach Redaktionsschluß dieser Druckschrift technische Änderungen der beschriebenen Produkte vorgenommen werden. Wir bitten um Ihr Verständnis.

Available Models 24

Overview 25

Operating elements 26

ca. 880~mm

Gamma frequenze

30kHz fino a 6MHz

Entrata / Uscita

Prese BNC

Mechanische accessoires 109

Elektrische accessoires 110

Technische gegevens 111

GESCHIKTE STUURZENDERS

ca. 880nm

30kHz tot 6 MHz

BNC-bussen

50mV

120V + / - 10% ,50 - 60Hz

230 V +/- 10%, 50-60 Hz

240 V +/- 10%, 50-60 Hz

BUNDESAMT FÜR ZULASSUNGEN IN DER TELEKOMMUNIKATION

ZULASSUNGSURKUNDE

Zulassungsnummer: G118065F

Zus. Kennzeichen: IU

Objektbezeichnung: SZI 1029

Zulassungsinhaber: Sennheiser electronic KG Im Wennebestel

D-30900 Wedemark

Zulassungsart: Allgemeinzulassung

Objektart: Infrarot-Funkanlage für Zwecke der Unterhaltungselektronik im optischen Frenzbereich.

Die Funkanlage erhält die technischen Vorschriften gemäß Amtsblatt des Bundesministers für das Post- und Fernmeldewesen Nr. 54/1979, Vfg 339.

Saarbrücken, den 12.04.1995

Im Auftrag

Dietmar Ost

Bundesamt fur Zulassungen in der Telekommunikation, Talstraße 34-42, D-66119 Saarbrücken, Tel.: [phone]. Fax: [phone]

BUNDESAMT FÜR ZULASSUNGEN IN DER TELEKOMMUNICATION

ZULASSUNGSURKUNDE

Zulassungsnummer: G120138F

Zus. Kennzeichen: IU

Objektbezeichnung: SZI 1029-10

Zulassungsart: Allgemeinzulassung

Objektart: Infrarot-Funkanlage für Zwecke der Unterhaltungselektronik im optischen Frenzbereich.

Die Funkanlage erfüllt die technischen Vorschriften gemäß Amtsblatt des Bundesministers für das Post- und Fernmeldewesen Nr. 54/1979, Vfg 339.

Saarbrücken, den 11.08.1995

Im Aufcrag

Dietmar Ost

Bundesamt fur Zuteilungen in der Telekommunication, Taistrae 34-42, D-68119 Saarbrucken, Tel.: [phone], Fax: [phone]

Änderungen vorbehalten
