MANUALE UTENTE SZI 1029-10 SENNHEISER

Istruzioni per l'uso 58

Esecuzioni fornibili 60

Panorama 61

Elementi di commando 62

Collegamento in seriese attaverso una maggiore installmente

Inizio con un trasmettitore di 63

comando a raggi infrarossi

Tecnica a raggi infrarossi 64

Banda larga 64

Banda stretta 64

Settori di impiego 64

Propagazione della luce infrarossa 65

Effetto esercitato delle tende, dai tappeti e dai colori 65

Effetto esercitato alla luce esterna 66

Potenza irradiata 66

Potenza del funzionamento a più canali 66

Calcolo della potenza irradiata 67

Propagazione della luce infrarossa 67

Messa in funzione 68

Collegamento rete 68

Collegamento radiatore HF 69

Esercizio Mono/a più canali 69

Cancellazione con maggiori lunghezze di cavi 70

Indicatore della disponibilità di esercizio 71

Indicazione di disturbo 71

Distanza tra radiatore e ricevitore 71

Installazione 71

Trasmettitori di commando adatti 72

Ricevitori adatti 72

Accessorimeckanici 73

Accessori elettrici 74

Avverenza: stampato Sennheimer, "Opuscolo pianificazione raggi infrarossi" 74

Dati tecnici 75

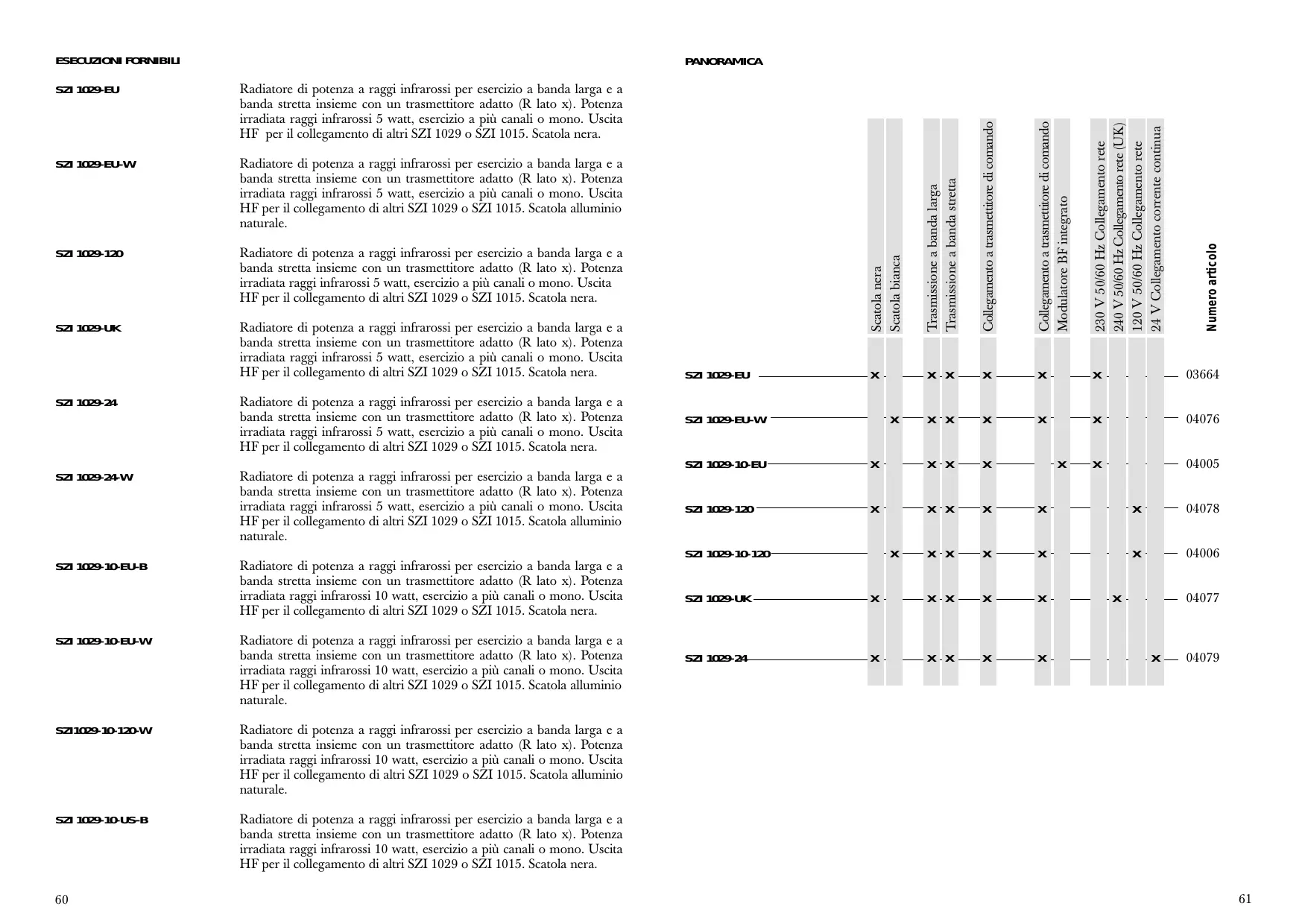

ESECUZIONI FORNIBILI	PANORAMICA
SZI 1029-EU	Radiatore di potenza a raggi infrarossi per esercizio a banda larga e a banda stretta insieme con un tramettitore adatto (R lato x). Potenza irradiata raggi infrarossi 5 watt, esercizio a più canali o mono. Uscita HF per il collegamento di altri SZI 1029 o SZI 1015. Scatola nera.
SZI 1029-EU-W	Radiatore di potenza a raggi infrarossi per esercizio a banda larga e a banda stretta insieme con un tramettitore adatto (R lato x). Potenza irradiata raggi infrarossi 5 watt, esercizio a più canali o mono. Uscita HF per il collegamento di altri SZI 1029 o SZI 1015. Scatola alluminio naturale.
SZI 1029-120	Radiatore di potenza a raggi infrarossi per esercizio a banda larga e a banda stretta insieme con un tramettitore adatto (R lato x). Potenza irradiata raggi infrarossi 5 watt, esercizio a più canali o mono. Uscita HF per il collegamento di altri SZI 1029 o SZI 1015. Scatola rera.
SZI 1029-UK	Radiatore di potenza a raggi infrarossi per esercizio a banda larga e a banda stretta insieme con un tramettitore adatto (R lato x). Potenza irradiata raggi infrarossi 5 watt, esercizio a più canali o mono. Uscita HF per il collegamento di altri SZI 1029 o SZI 1015. Scatola nerva.
SZI 1029-24	Radiatore di potenza a raggi infrarossi per esercizio a banda larga e a banda stretta insieme con un tramettitore adatto (R lato x). Potenza irradiata raggi infrarossi 5 watt, esercizio a più canali o mono. Uscita HF per il collegamento di altri SZI 1029 o SZI 1015. Scatola.nera.
SZI 1029-24-W	Radiatore di potenza a raggi infrarossi per esercizio a banda larga e a banda stretta insieme con un tramettitore adatto (R lato x). Potenza irradiata raggi infrarossi 5 watt, esercizio a più canali o mono. Uscita HF per il collegamento di altri SZI 1029 o SZI 1015. Scatoma nera.
SZI 1029-10-EU-B	Radiatore di potenza a raggi infrarossi per esercizio a banda larga e a banda stretta insieme con un tramettitore adatto (R lato x). Potenza irradiata raggi infrarossi 10 watt, esercizio a più canali o mono. Uscita HF per il collegamento di altri SZI 1029 o SZI 1015. Scatola nera.
SZI 1029-10-EU-W	Radiatore di potenza a raggi infrarossi per esercizio a banda larga e a banda stretta insieme con un tramettitore adatto (R lato x). Potenza irradiata raggi infrarossi 10 watt, esercizio a più canali o mono. Uscita HF per il collegamento di altri SZI 1029 o SZI 1015. Scatoma nera.
SZI 1029-10-120-W	Radiatore di potenza a raggi infrarossi per esercizio a banda larga e a banda stretta insieme con un tramettitore adatto (R lato x). Potenza irradiata raggi infrarossi 10 watt, esercizio a più canali o mono. Uscita HF per il collegamento di altri SZI 1029 o SZI 1015. Scutola alluminio naturale.
SZI 1029-10-US-B	Radiatore di potenza a raggi infrarossi per esercizio a banda larga e a banda stretta insieme con un tramettitore adatto (R lato x). Potenza irradiata raggi infrarossi 10 watt, esercizio a più canali o mono. Uscita HF per il collegamento di altri SZI 1029 o SZI 1015. Scutoma nera.

Le parti laterali della scatola hanno la funzione di corpi di raffreddamento. Non coprire le aperture in alto e in basso!

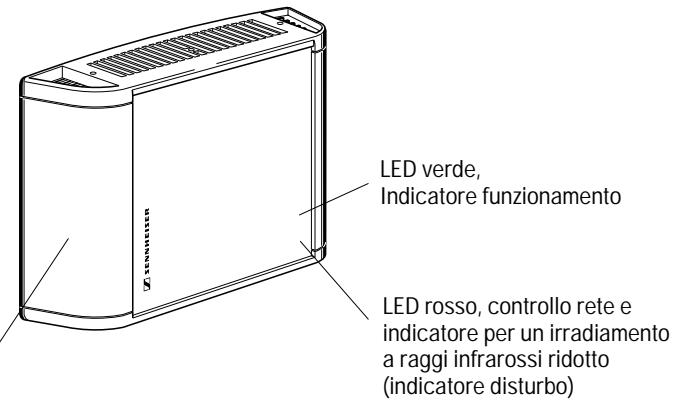

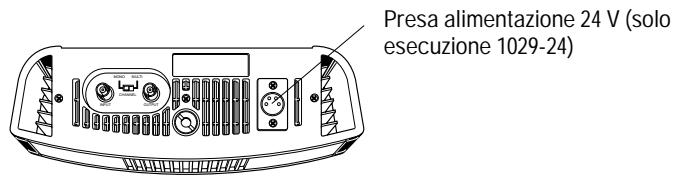

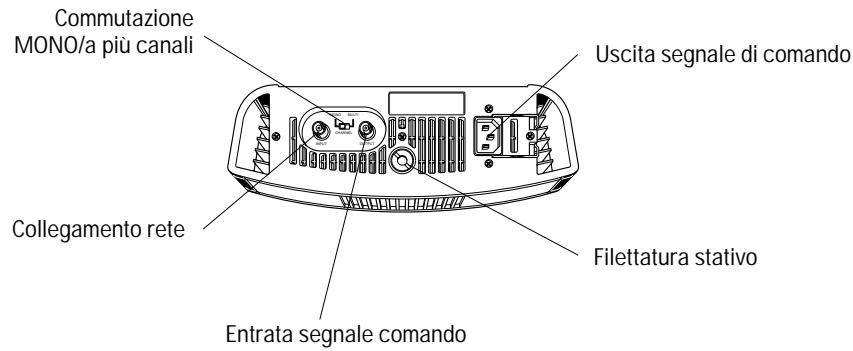

ELEMENTI DI COMANDO

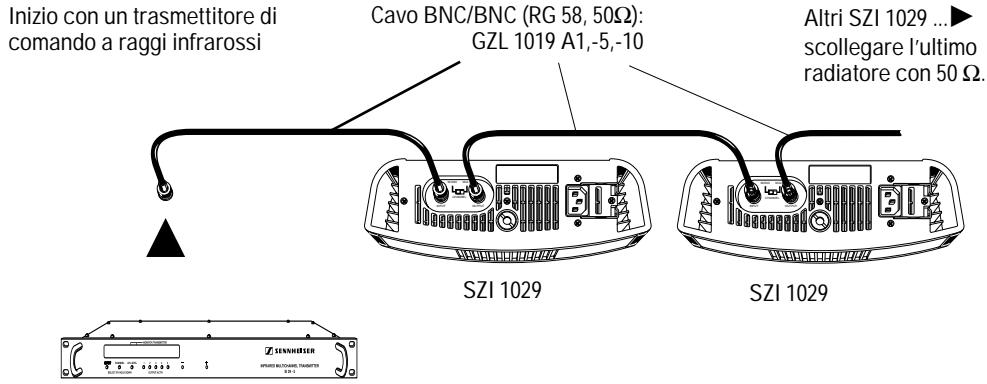

COLLEGAMENTO IN SERIE ATTRAVERSO UNA MAGGIORE INSTALLAZIONE

TECNICA A RAGGI INFRAROSSI

Il SZI 1029 è un radiatore a raggi infrarossi di elevata potenza. In un impianto di trasmissione senza fili a raggi infrarossi,esso ha la funzione di trasformare il segnale elettrico fornito dal trasmettitore di lavoro a raggi infrarossi o da una sorgente BF in una luce invisibile a raggi infrarossi e successivement diffonderla nella spazio. A differenza dei sistemi a radiofrequenza, la trasmissione rimane circoscritta ad una stanza, per cui possono essere utilizzatiILAanza problemi altri impianti nei locali adiacenti.

Il radiatore di potenza SZI 1029 viene inserito dal segnale port ante ad alta frequenza, generato dal trasmettitore di lavoro. L'invio dei segnali dal trasmettitore di lavoro al radiatore SZI 1029iene realizzato con un cavo coassiale di 50 in commercio con connettori a spina BNC.

Nel radiatore di potenza questo segnale viene comandato dai diodi di irradiazione a raggi infrarossi, che irradiano successivamente il segnale molto forma di luce infrarossa modulata. A seconda dell'esecuzione sono disponibili 5 o 10 watt di flusso luminoso utile per agli radiatore di potenza. ( eventuallymente esecuzioni fornibili)

BANDALARGA

Impianti di trasmissione a banda larga a raggi infrarossi servono prevalente alla trasmissione di segnali audio in qualità HiFi. I 2 canali a banda larga (2,3 MHz e 2,8 MHz) disponibili e normalizzati a livello internazionale vengono utilizzati per 2 canali mono o per la trasmissione stereo.

BANDA STRETTA

Gli impianti di trasmissione a banda stretta sono in grado di trasmettere con una gamma leggermente ridotta di audiofrequenza, forn o 32 canali mono e offronoosi le condizioni ideali per gli impianti di traduzione simultanea a più canali e per i sistemi informativi plurilingue.

SETTORI DI IMPIEGO

• Impiani per conferenze e traduzione simultanea
  Trasmissione audio sansa fili di elevata qualita, da studio o per impianti HiFi.

PROPAGAZIONE DELLA LUCE INFRAROSSA

Il segnale IR trasmesso dal SZI 1029 si propaga quello spazio in modo simile alla normale luce della lampada o della luce diurna. Nel punto di incidenza sui diversi materiali esta subisce pertanto effetti simili:

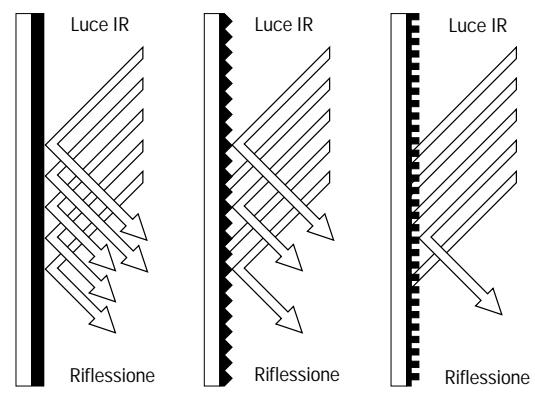

TENDE, TAPPETI, COLORI

• Materiali scuri e pesanti, tende, tappeti, legno e rivestimento di pareti possono assorbire la luce, una riscione perfetta è garantita solo nel „campo visivo“ diretto del trasmettitore a raggi infrarossi.
• L'intonaco rustico e i rivestimenti fortemente strutturati delle pareti riflettono la luce in modo non uniforme, possono tuttavia favorire una ripartizione più uniforme del segnale IR.
• Pareti lisce e chiare, pavimenti a piastrelle e cristalli chiari favoriscono la distribuzione della luce IR dello spazio, essi presentano tuttavia un forte riflesso.
• Le diverse vernici delle pareti possono riflettere in modo diverso la luce infrarossa nonostante il colore uguale. Questo fenomeno dipende dal tipo e alla composizione della pigmentazione.

La potenza necessaria per illuminare in modo uniforme un vano è perché diversa.

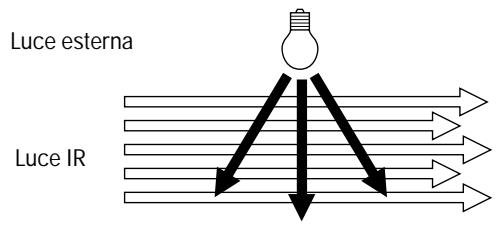

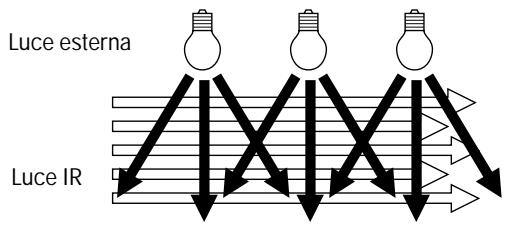

INFLUENZA ESERCITATA DALLA LUCE ESTERNA

Anche la luce diurna e l'illuminazione del vano influscono sulla riscizione dei raggi infrarossi. Poiché lo spettro di questa luce contieneanche componenti infrarossi, tale luce si sovrappone al segnale utile irradiato dal SZI 1029. In casi estremi la riscizione vieneosi disturbata dal rumore.

POTENZA IRRADIATA

Numero di canali Esempio: 12

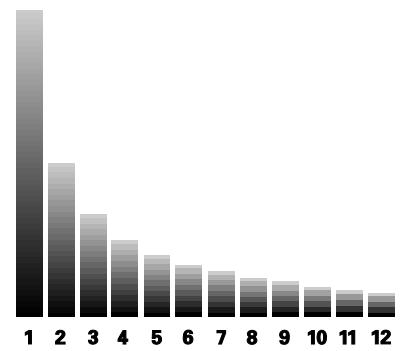

POTENZA NEL
FUNZIONAMENTO
A PIU' CANALI

(Solo per SZI 1029). Anche il numero dei canali trasmessi influisce sulla portata del radiatore IR SZI 1029. La potenza si distribuisce in modo uniforme, per cui con un impianto a 12 canali a banda stretta alla fine rimane a disposizione più 1/12 della potenza richesta per 1 canale audio.

CALCOLO DELLA POTENZA IRRADIATA

Ogni radiatore SZI 1029 è in grado di illuminare una superficie di ca. 1000m^2 nell'esercizio con un canale (posizione interrottore „MONO"). Con radiatori SZI 1029-10 viene illuminata una superficie all'incirca doppia.

Nell'impioa a più canali a banda stretta (posizione dell'interruttore „MULTI") la potenza e la superficie illuminata si riduce di ca. il 35% ( "POTENZA NELL'ESERCIZIO A PIU' CANALI").

"REGOLA EMPIRICA"

Numero di radiatore =

(Superficie di base in ^2 )xNumero di canali 650

Numero di radiatore =

(Superficie di base in ^2 )xNumero di canali 1300

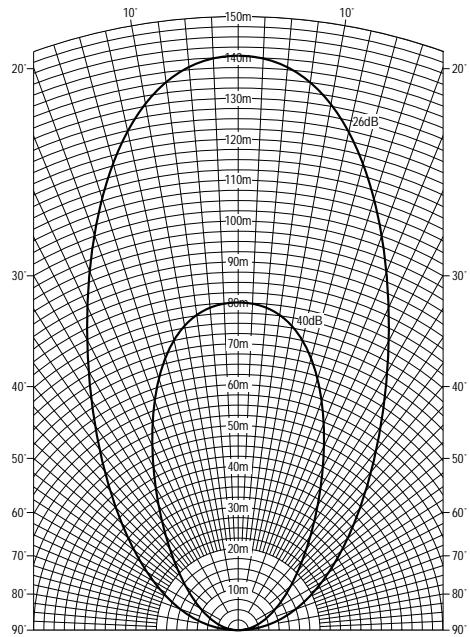

PROPAGAZIONE DELLA LUCE INFRAROSSA

La luce infrarossa viene trasmessa dal radiatore di potenza SZI 1029 a forma di lobo. La densità diminuisce con la distance. Se un ricevitore abbandona il Campo di illuminazione, la trasmissione viene interrotta. I ricevitori hannofiltro suppressare di rumori emettono in quello caso ru- more, i ricevitori confiltro suppressare di rumori vengono silanziati.

MESSAGE IN FUNZIONE

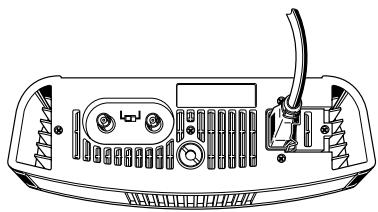

COLLEGAMENTO RETE

Infilare la spina di rete e bloccarla con la staffa metallica.

Installare il radiatore di potenza SZI 1029 in posizione verticale. In quello caso i cavi vengono fatti passare verso il basso.

L'installazione verticale garantisce una raffreddamento sufficiente del radiatore - l'aria può circolareattraverso le nervature di raffreddamento delle parti laterali.

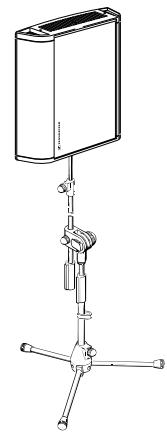

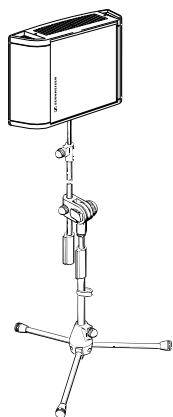

Per il montaggio su stativi diversi il radiatore di potenza SZI 1029 è equipaggiato con una fillettatura intercambiabile, che permette di avvitarlo su fillettature da 3/8 o 1/2 con il pezzo di riduzione accluso.

COLLEGAMENTO RADIATORE HF

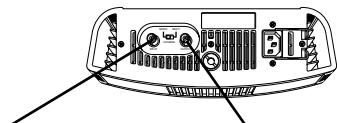

Dopo aver collegato il radiatore alla rete, va effettuato il collegamento t ra le entrate HF del SZI 1029 e l'uscita HF del trasmettitore di dato. A tale scopo sono disponibili diversi cavi coassiali ( "ACCESSORI ELETTRICl"). I cavi possono essere intercollegati con la presa doppi BNC GZV 1019 A.

Entrata segnale di lavoro
Uscita segnale di lavoro

Per le installmenti fisse più essere utilizzato un cavo coassiale di 50 reperibile in commercio, per esempio RG 58, o cavo per antenna standard 75 . In caso di impiego di più di un SZI 1029 i radiatori vengono colgati in series. A tale scopo collegare la presa di uscita HF del primo radiatore con la presa di entrata HF del secondo radiatore. Posso sono essere colgati al massimo 5 radiatori in series. La massima lunghezza totale del cavo HF tra il trasmettitore di comando e l'ultimo radiatore non deve superare i 1500m .

Dopo aver collegato l'ultimo radiatore, l'impianto di trasmissione cui èsereesso in servizio. I radiatori vengono inserti automaticamente tramite il segnale portante inviato dal trasmettitore di lavoro, oppure disinseriti di nuovo quando cessa il segnale portante.

Avvertenza: L'ultimo radiatore deve essere provvisto all'estremità di una resistenza terminale di 50 o 75 per evitare onde stazionarie.

ESERCIZIO MONO/A PIU'CANALI

Commutazione

MONO/a piu canali (MULTI)

MONO MULTI
CANALB

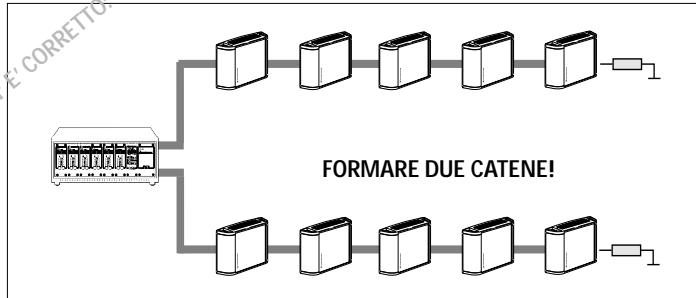

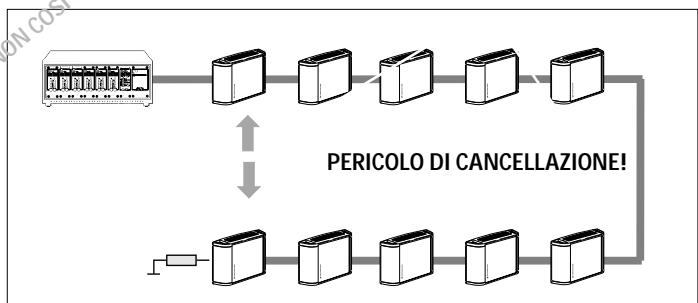

CANCELLAZIONE PER MAGGIORI LUNGHEZDE DI CAVI

Tra due radiatori vicini la lunghezza del cavo non deve superare i 100m poché altrimenti cui ave vuogo la cancellazione in caso di irradiazione non in fase! Non dimenticare la resistenza terminale!

Nel radiatore di potenza SZI 1029 12 stadi finali dipendenti amplificano il segnale di arrivato rispettovamente per un blocco di potenza di 12 diodi luminosi IR. Le esecuzioni SZI 1029-10 hanno una potenza dopbia con 24 stadi finali indipendenti.

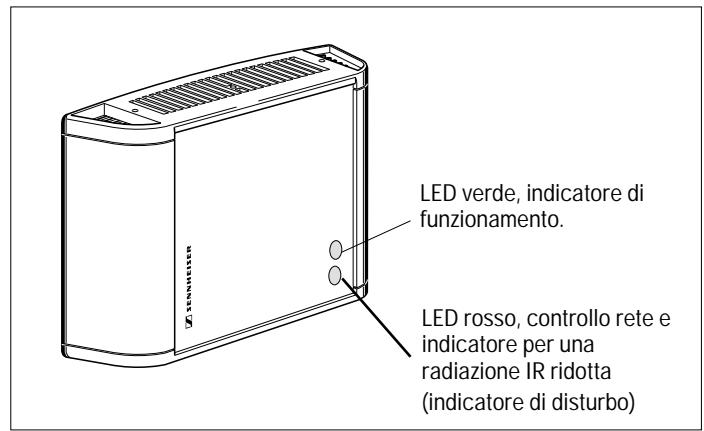

INDICATORE DELLA DISPONIBILITA' AL FUNZIONAMENTO

INDICATORE DI DISTURBO

Il disfunzionamento di un blocco di potenza non determina più nessa variazione sostanziale della qualità di trasmissione. Solo in caso di disfunzionamento di altri un terzo di tutti i blocchi si accende,或者其他 al LED verde, il LED rosso, che segnala che è necessaria una riparazione.

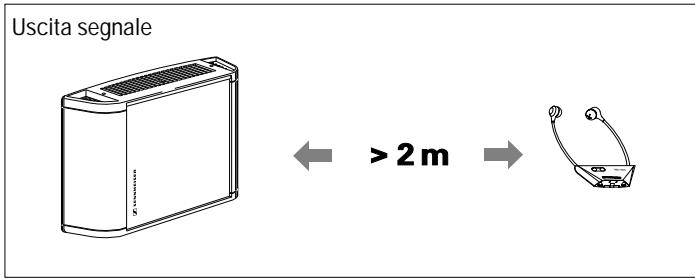

DISTANZA TRA IL RADIATORE E IL RICEVITORE

Fare attenzione che venga mantenuta una distance minima di 2m tra i radiatori e i ricevitori, in quanto è possible una sovramodulazione dello stadio di entrata del ricevitore, che potrebbe provocare una notevole riduzione della qualità del segnale trasmedso.

INSTALLAZIONE

I radiatori vanno montati garantendo possibilmente la visibilità verso i ricevitori dei raggi infrarossi. Queste condizioni sono essere ottentute installando i radiatori possibilmente in alto e con una leggera inclinazione verso il basso. Per ottenere la copertura uniforme del locale, i radiatori vanno applicati in posizione decentralizzata, normalmente negli angoli del locale.

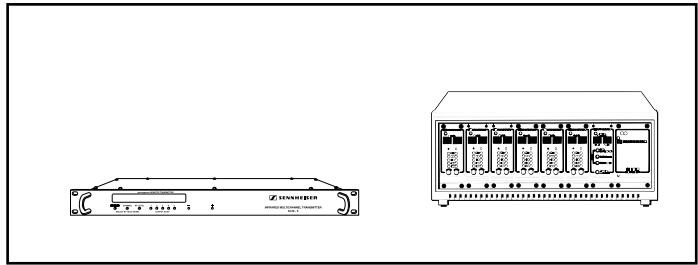

TRASMETTITORI ADATTI

SI 1015 Banda larga, 2 canali, commutabile 2,3MHz / 2,8MHz

SI 1029 Banda stretta,istema modulare, sino a 31 canali

SI 29-5 Banda stretta, selezionabili 5 canali di 32 possibili

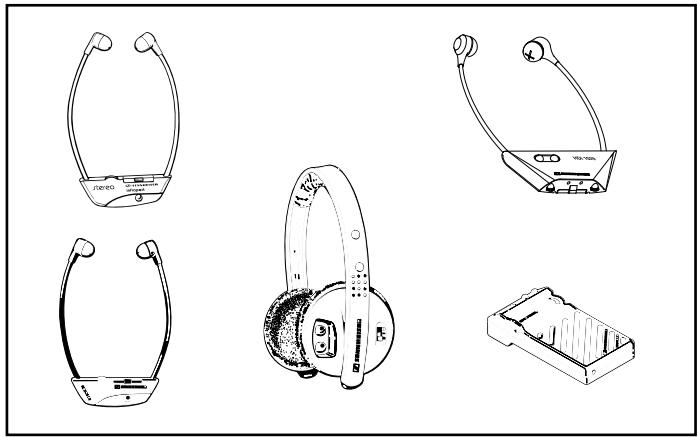

RICEVITORI ADATTI

Settore di impiego: impianti per conferenze con traduzione simultanea

HDI 1029 PLL Banda stretta, 8 o 16 canali, mono Ricevitore sottomento

EKI 1029 Banda larga, 7, 12, 16 o 32 canali, mono Ricevitore sottomento

o p.c. RI 250, RI 150, RI 300, RI 500, HDI 302, HDI 380

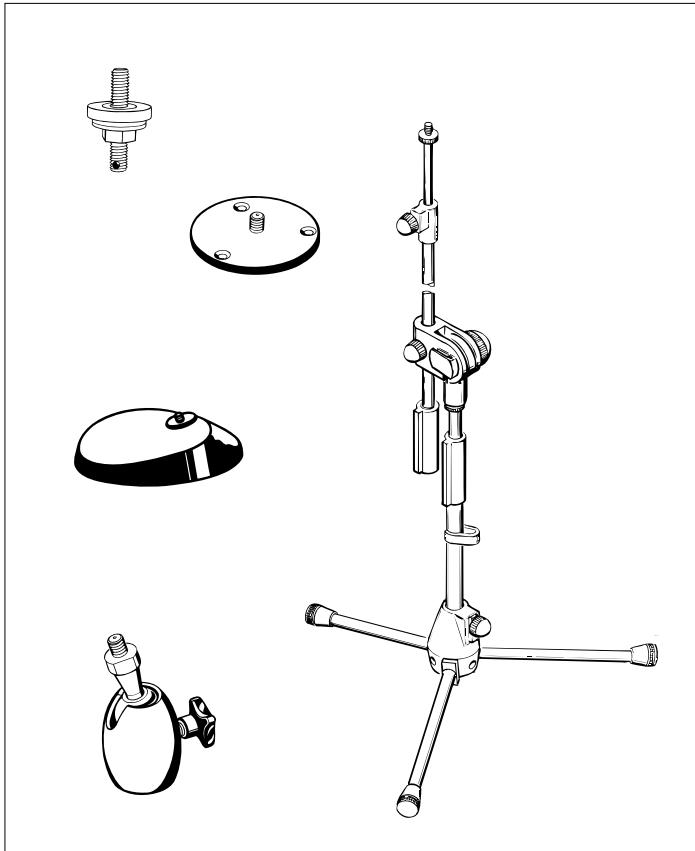

ACCESSORIMECCANICI

MZT 14

MZT 21

GZP 10

GZG 1029

MZT 100

MZT 1019

SEMS 3136

Supporto vite

Per il fissaggio dei colli pieghevoli e snodi sferici con flettatura 3/8 sui piani del ravolo.

Collo di cigno

Per l'orientamento mobile del radiatore.

Piastra di montaggio

Per il montaggio su parete e soffitto.

Giunto sferico

Per il montaggio mobile su stativo in combinazione con la piastra di montaggio GZP 10. Fillettatura intercambiabile 1/4'' - 3/8'' .

Base da cavolo

Con GZG 1029 per l'installazione semplice su bordi e armadi.

Supporto

Per il montaggio di due radiatori. Con filettatura interna di 3/8'' .

Stativo

Stativo per il montaggio mobile del radiatore. Fillettatura di 3/8'' .

ACCESSORI ELETTRICI
GZL 1019 A1	Cavo di collegamentoPer il collegamento del radiatore al trasmettitore SI 1013 / SI 29-5 o SI 1029. Lunghezza 1 m.
GZL 1019 A5	Cavo di collegamentoPer il collegamento del radiatore al trasmettitore SI 1013 / SI 29-5 o SI 1029. Lunghezza 5 m.
GZL 1019 A10	Cavo di collegamentoPer il collegamento del radiatore al trasmettitore SI 1013 / SI 29-5 o SI 1029. Lunghezza 10 m.
GZV 1019	Presa doppia BNCPer l'allciamento di due cavi di collegamento GZL 1019 A1, -5, -10.
AVVERTENZA: STAMPATO SENNHEISER „OPUSCOLO PIANIFICAZIONE RAGGI INFRAROSSI"	Per l'impiego dei radiatori di potenza IR SZI 1029 è disponibile lo stampato Sennheiser „Opuscolo pianificazione raggi infrarossi". Oltre a informazioni più dettagliate della technique sulla trasmissione audio a raggi infrarossi, quello opuscolo contiene esempi di applicazione e liste panoramiciche per la Vostra pianificazione.

DATI TECHNICI

SZI 1029 (SZI 1029-10)

Numero dei diodi di trasmissione
Potenza irradiata media

144 (288)
5 W (10W)

Lunghezza onda della luce infrarossa irradiata

Soglia per insertamento automatico

50mV

Tensionedi esercizio ...120 ..EU ..UK ..24

120 V ± 10 % 50-60 Hz
230 V ± 10 % 50-60 Hz
240 V ± 10 % 50-60 Hz
25-35 V tension continua 3,2 A

Corrente assorbita

ca. 610mA (1A) a 120V ca. 350mA (700 mA) a 230V ca. 350mA (700 mA) a 240V ca. 1,6 A (3,2 A) a 24V =

Esercizio in stand-by ..120 ...EU ...UK ...24

2 AT (4 AT) nella rete.
nessuno

Fusibile rete per 120/230/240 V Fusibile rete per 24V

250 × 180 × 80 (250 x 288 x 80)

Dimensioni in mm

ca. 2,1kg (ca. 3kg )

Fornitura

1 radiatore, 1 cavorete (2,5m)

N. UL
(Numbero omologazione per USA)
(solo esecuzione 120 volt)

segue

SZI 1029

Gamma frequence portanti Entrata HF

30 kHz ... 6 MHz
50 mV - 3 V / ca. 5 Ω

Nel quadro del miglioramento dei prodotti possono eventualmente venire portate modifiche dei prodotti descriitti dopa la chiusura redazionale di questo opuscolo, che Vi preghiamo gentilmente di scusare.

Con riserva di modifiche
