| Type de produit | Diffuseur infrarouge haute puissance |
| Marque | SENNHEISER |
| Modèle | SZI 1029-10 |
| Puissance émettrice infrarouge | 10 W |
| Nombre de diodes d'émission | 288 |
| Longueur d'onde infrarouge | Environ 800 nm |
| Plage de fréquences porteuses | 30 kHz - 6 MHz |
| Entrée HF | 50 mV - 3 V / environ 5 kΩ |
| Connecteurs | BNC (entrée et sortie) |
| Alimentation secteur | 85 - 265 V ±10 %, 50 - 60 Hz |
| Consommation (modèle 230 V) | 350 mA (700 mA pour 10 W) |
| Consommation en veille | Max. 60 mA |
| Fusible secteur | 2 A temporisé (4 A temporisé pour version 10 W) |
| Dimensions (L × H × P) | 250 × 288 × 80 mm |
| Poids | Non spécifié (estimation ~3 kg) |
| Nombre de diffuseurs chaînables max. | 100 |
| Longueur max. câble HF total | 1500 m |
| Distance min. entre diffuseur et récepteur | 2 m |
| Surface rayonnée (1 canal, mono) | Environ 1000 m² (2000 m² pour version 10 W) |
| Fonctionnement mono/multi-canaux | Commutable (MONO/MULTI) |
| Nombre d'étages de sortie | 24 (12 par bloc de puissance) |
| Témoin de défaut | LED rouge et verte |
| Accessoires fournis | Câble secteur 2,5 m, kit de montage (filtre 3/8" et 1/2") |
| Applications typiques | Conférences, interprétation simultanée, visites guidées |
FOIRE AUX QUESTIONS - SZI 1029-10 SENNHEISER
Questions des utilisateurs sur SZI 1029-10 SENNHEISER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice SZI 1029-10 - SENNHEISER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SZI 1029-10 de la marque SENNHEISER.
MODE D'EMPLOI SZI 1029-10 SENNHEISER

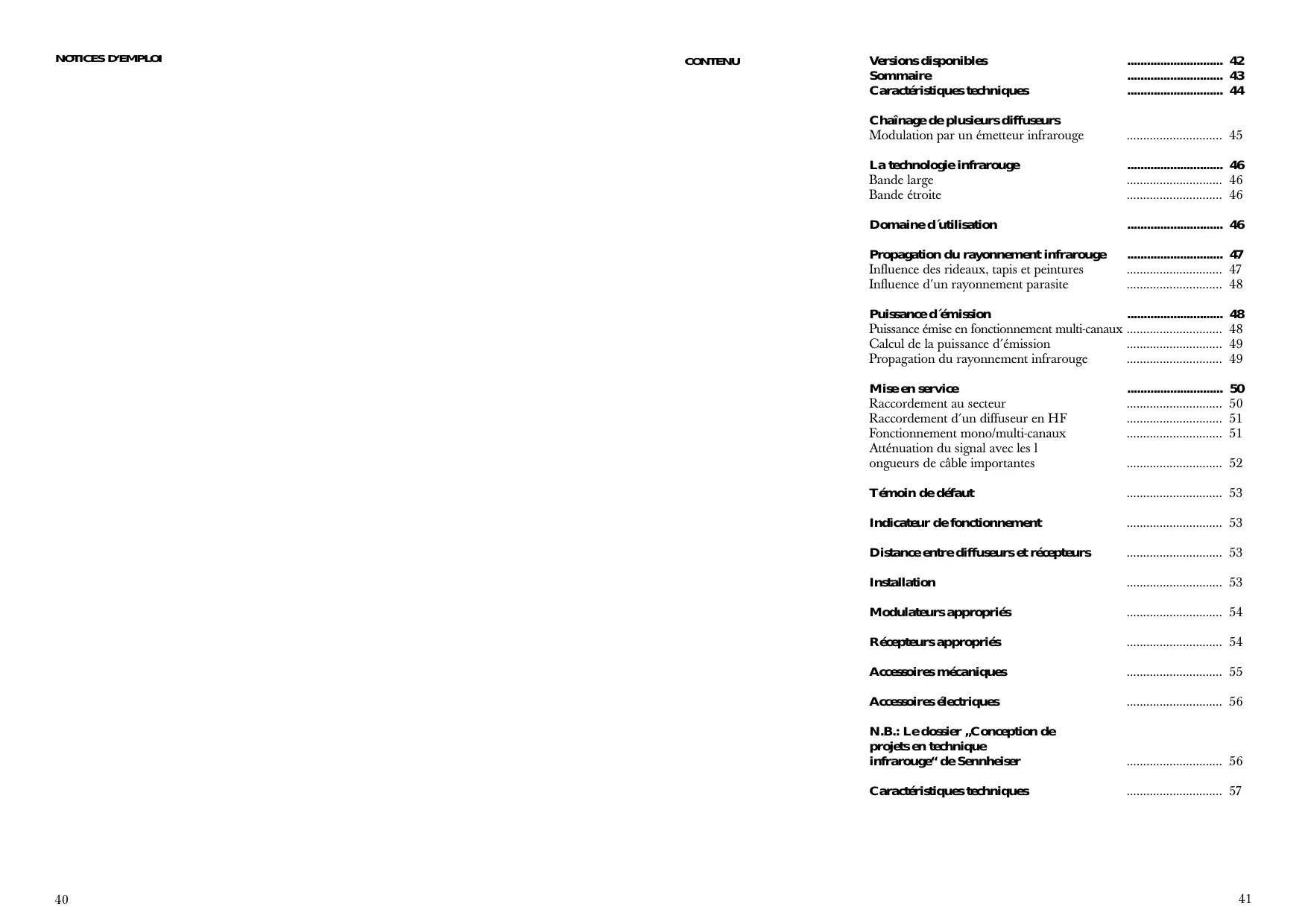

Caractéristiques techniques 44

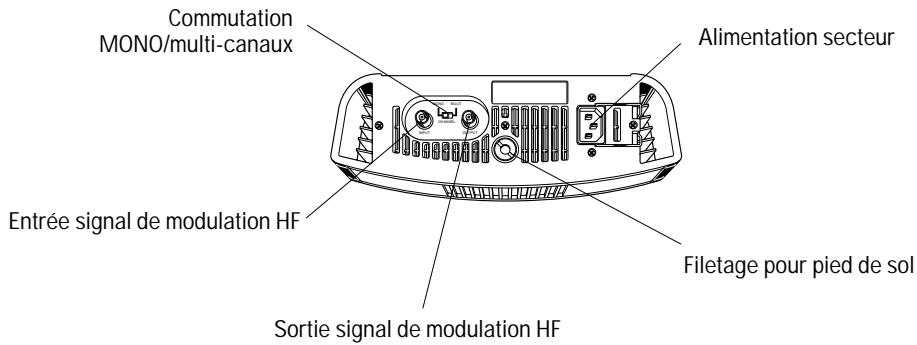

Chaînage de plusieurs diffuseurs
Modulation par un émetteur infrarouge 45
La technologie infrarouge 46
Bande large 46
Bande 46
Domaine d'utilisation 46
Propagation du rayonnement infrarouge 47
Influence des rideaux, tapis et peintures 47
Influence d'un rayonnement parasite 48
Puissance d'émission 48
Puissance émise en fonctionnement multi-canaux 48
Calcul de la puissance d'émission 49
Propagation du rayonnement infrarouge 49
Mise en service 50
Raccordement au secteur 50
Raccordement d'un diffuseur en HF 51
Fonctionnement mono/multi-canaux 51
Atténuation du signal avec les 1 longueurs de câble importantes 52
Témoin de début 53
Indicateur de fonctionnement 53
Distance entre diffuseurs et récepteurs 53
Installation 53
Modulateurs appropriés 54

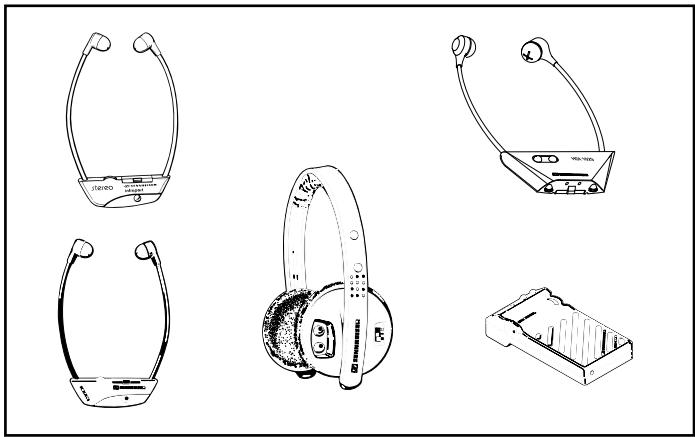

Récepteurs appropriés 54
Accessoires mécaniques 55
Accessoires électriques 56
N. B. : Le dossier „Conception de projets en technique
infrarouge de Sennheimer 56
Caractéristiques techniques 57
| VERSIONS DISponIBUES | SOMMAIRE | |||||||||||||
| SZI 1029 EU | Diffuseur infrarouge haute puissance pour fonctionnement en bande large et bande étroite avec un émetteur approprié. Puissance émettrice infrarouge 5 W, fonctionnement mono ou multi-canaux. Possibilité de raccordement d'autres SZI 1029 ou SZI 1015 sur la sortie HF. Boîtier noir. | Boîter noir | Boîter aluminum | Transmission en bande large | Transmission en bande étroite | Raccordement à un modulateur | Puisance émettrice infrarouge 5 W | Puisance émettrice infrarouge 10 W | Alimentation secteur 230 V 50/60 Hz | Alimentation secteur 240 V 50/60 Hz | Alimentation secteur 120 V 50/60 Hz | Alimentation sur tension continue 24 V | N° Ref. | |
| SZI 1029-EU-W | Diffuseur infrarouge haute puissance pour fonctionnement en bande large et bande étroite avec un émetteur approprié. Puissance émettrice infrarouge 5 W, fonctionnement mono ou multi-canaux. Possibilité de raccordement d'autres SZI 1029 ou SZI 1015 sur la sortie HF. Boîtier aluminium. | |||||||||||||
| SZI 1029-120 | Diffuseur infrarouge haute puissance pour fonctionnement en bande large et bande étroite avec un émetteur approprié. Puissance émettrice infrarouge 5 W, fonctionnement mono ou multi-canaux. Possibilité de raccordement d'autres SZI 1029 ou SZI 1015 sur la sortie HF. Boîtier noir. | |||||||||||||
| SZI 1029-UK | Diffuseur infrarouge haute puissance pour fonctionnement en bande large et bande étroite avec un émetteur approprié. Puissance émettrice infrarouge 5 W, fonctionnement mono ou multi-canaux. Possibilité de raccordement d'autres SZI 1029 ou SZI 1015 sur la sortie HF. Boîtier noir. | Puisance émettrice infrarouge 5 W | Puisance émettrice infrarouge 10 W | Alimentation secteur 230 V 50/60 Hz | Alimentation secteur 240 V 50/60 Hz | Alimentation secteur 120 V 50/60 Hz | Alimentation sur tension continue 24 V | |||||||
| SZI 1029-24 | Diffuseur infrarouge haute puissance pour fonctionnement en bande large et bande étroite avec un émetteur approprié. Puissance émettrice infrarouge 5 W, fonctionnement mono ou multi-canaux. Possibilité de raccordement d'autres SZI 1029 ou SZI 1015 sur la sortie HF. Boîtier noir. | |||||||||||||
| SZI 1029-24-W | Diffuseur infrarouge haute puissance pour fonctionnement en bande large et bande étroite avec un émetteur approprié. Puissance émettrice infrarouge 5 W, fonctionnement mono ou multi-canaux. Possibilité de raccordement d'autres SZI 1029 ou SZI 1015 sur la sortie HF. Boîtier aluminium. | |||||||||||||
| SZI 1029-10-EU-B | Diffuseur infrarouge haute puissance pour fonctionnement en bande large et bande étroite avec un émetteur approprié. Puissance émettrice infrarouge 10 W, fonctionnement mono ou multi-canaux. Possibilité de raccordement d'autres SZI 1029 ou SZI 1015 sur la sortie HF. Boîtier noir. | |||||||||||||
| SZI 1029-10-EU-W | Diffuseur infrarouge haute puissance pour fonctionnement en bande large et bande étroite avec un émetteur approprié. Puissance émettrice infrarouge 10 W, fonctionnement mono ou multi-canaux. Possibilité de raccordement d'autres SZI 1029 ou SZI 1015 sur la sortie HF. Boîtier aluminium. | |||||||||||||
| SZI 1029-10-120-W | Diffuseur infrarouge haute puissance pour fonctionnement en bande large et bande étroite avec un émetteur approprié. Puissance émettrice infrarouge 10 W, fonctionnement mono ou multi-canaux. Possibilité de raccordement d'autres SZI 1029 ou SZI 1015 sur la sortie HF. Boîtier aluminium. | X | X | X | X | X | X | X | 04079 | |||||
| SZI 1029-10-US-B | Diffuseur infrarouge haute puissance pour fonctionnement en bande large et bande étroite avec un émetteur approprié. Puissance émettrice infrarouge 10 W, fonctionnement mono ou multi-canaux. Possibilité de raccordement d'autres SZI 1029 ou SZI 1015 sur la sortie HF. Boîtier noir. | X | X | X | X | X | X | X | X | 04079 | ||||
Les parties latérales du boîtier servent d'éléments de refroidissement. Ne couvrez pas les ouvertures en haut et en bas!
CARACTERISTIQUES TECHNIQUES DU SZI 1029

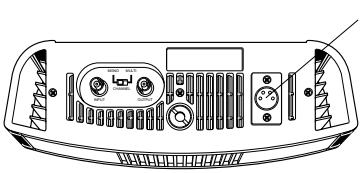

Prise pour tension continue 24 V (seulement avec la version 1029-24)
Chainage de plusieurs diffuseurs
Commencez par un modulateur infrarouge.
La technologie infrarouge
Le SZI 1029 est un diffuseur infrarouge haute puissance. Dans une installation à transmission infrarouge sans fil, son rôle est de transformer le signal électrique d'un modulateur infrarouge ou d'une source BF en rayons infrarouges invisibles et de les rayonner dans une salle. Contrairement à la transmission HF, la transmission infrarouge est limitée à une salle, il est donc possible de prévoir d'autres systèmes dans les salles adjacentes sans risque d'interférence.
Le diffuseur haute puissance SZI 1029 est mis en fonction par le signal porteur HF du modulateur. L'injection du signal du modulateur dans le diffuseur SZI 1029 est effectuée par des câbles coaxiaux 50 avec fiches BNC.
Une fois que l'une de ces deux connections est effectuée, les diodes émettrices infrarouges sont commandées, et elles rayonnent de la lumière infrarouge modulée.
Les installations de transmission infrarouge en bande large seront principalement à transmettre des signaux audio en qualité Hi-Fi.
Les deux canaux disponibles en bande large (2,3 MHz et 2,8 MHz) sont aux normes internationales et sont utilisés pour deux canaux en mono ou pour une transmission stéréo.
BANDE Etroite
Les installations de transmission infrarouge en bande étroite permettent la transmission de 32 canaux (maximum) en mono avec une bande passante légèrement plus petite. Elles sont idéales pour les installations d'interprétable multi-canaux et pour les systèmes de visites commentées.
Domaine d'utilisation
Installations de conférences et d'interprétation simultanée
Propagation du rayonnement infrarouge
Dans une salle, le signal infrarouge émis par le SZI 1029 se propage d'une façon comparable à la propagation de la lumière du jour ou de la lumière d'une lampe. Donc, la réflexion du signal par des matériaux différents est aussi similaire:

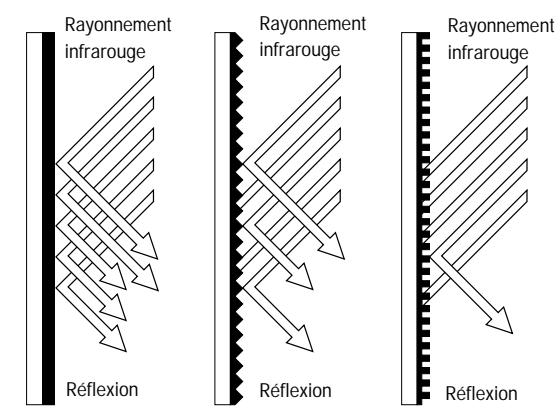

Rideaux, TAPIS, peintures
- Avec les tissus sombres, les rideaux, les tapis, du bois et les revêtements muraux, on risque d'absorber la lumière. Une réception parfaite ne serait possible qu'en ligne directe avec l'émetteur infrarouge.
- Le crépi et les papiers peints gauffrés réfléchissent la lumière irrégulièrement, mais peuvent permettre une propagation plus homogène du signal infrarouge.
- Les murs lisses et clairs, les carrelages lisses et les fenêtres - grâce à leur forte capacité de réflexion - favorisent la propagation de la lumière infrarouge dans une salle.
Par conséquent, la puissance d'émission nécessaire pour rayonner dans une salle varie en fonction des matériaux utilisés sur le sol et sur les murs.

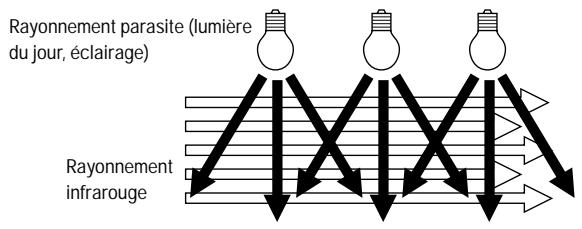

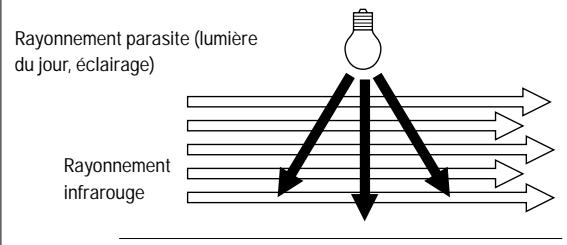

Influence d'un rayonnement parasite
La lumière du jour et l'éclairage d'une salle ont également une influence sur la réception infrarouge. Comme le spectre de cette lumière contient également de l'infrarouge, le signal utile émis par le SZI 1029 est superposé à ces parasites. Dans des conditions défavorables, la réception est donc perturbée.
(Seulement avec les SZI 1029) Le nombre de canaux transmis influence la puissance émettrice du diffuseur infrarouge SZI 1029. La puissance se divise homogènement d'une telle manière que, par exemple, un ensemble avec 12 canaux en bande étroite ne dispose que d'un douzième de la puissance souhaitée pour un canal sonore.
Propagation du rayonnement infrarouge
En fonctionnement à un canal (commutateur sur MONO), chaque diffuseur SZI 1029 est capable de rayonner sur une surface d'environ 1000m². Les diffuseurs SZI 1029-10 permettent de rayonner sur environ le double de surface.
En fonctionnement bande étroite multi-canaux (commutateur sur MULTI), la puissance émise et la surface rayonnée sont réduites d'environ 35 % (cf. PUISSANCE ÉMETTRICE EN FONCTIONNEMENT MULTI-CANAUX).
Une formule simple facilite le calcul du nombre de diffuseurs par rapport à la surface à couvrir :
Nombre de diffuseurs =
Nombre de diffuseurs =
Surface en m² x Nombre de canaux 1300

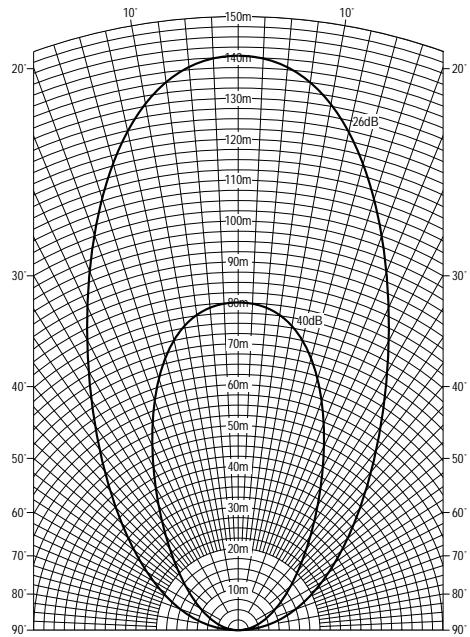

Le rayonnement infrarouge est diffusé par le diffuseur haute puissance SZI 1029 en forme de lobe. L'intensité diminue en fonction de la distance. Quand un récepteur quitte la zone rayonnée, la transmission est interrompue. Dans ce cas, les récepteurs sans squelch produisent un bruit audible, les récepteurs avec squelch sont coupés.
MISE EN SERVICE

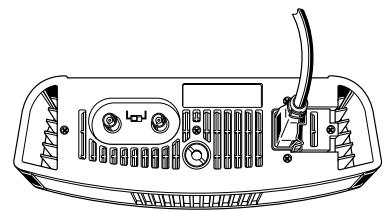

Insérez la fiche secteur et verrouillez-la avec l'étrier.
Installez le diffuseur SZI 1029 en position verticale. Les câbles sont dirigés vers le bas.
La position verticale assure un refroidissement suffisant - l'air peut circuler par les ailettes de refroidissement intégrées dans les parties latérales.

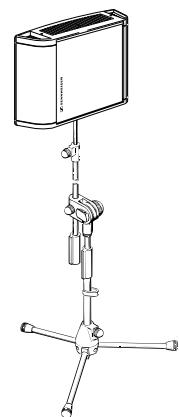

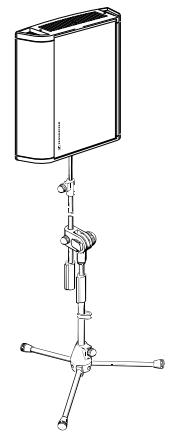

Afin de permettre le montage sur des pieds de sol différents, le diffuseur haute puissance SZI 1029 est fourni avec un filtre qui permet de le visser, avec le raccord réducteur compris, sur des filtres 3/8" ou 1/2".

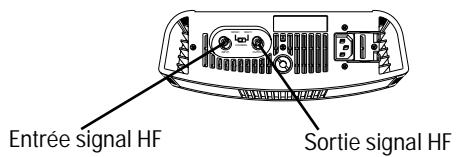

RACCORDEMENT D'UN DIFFUSEUR EN HF

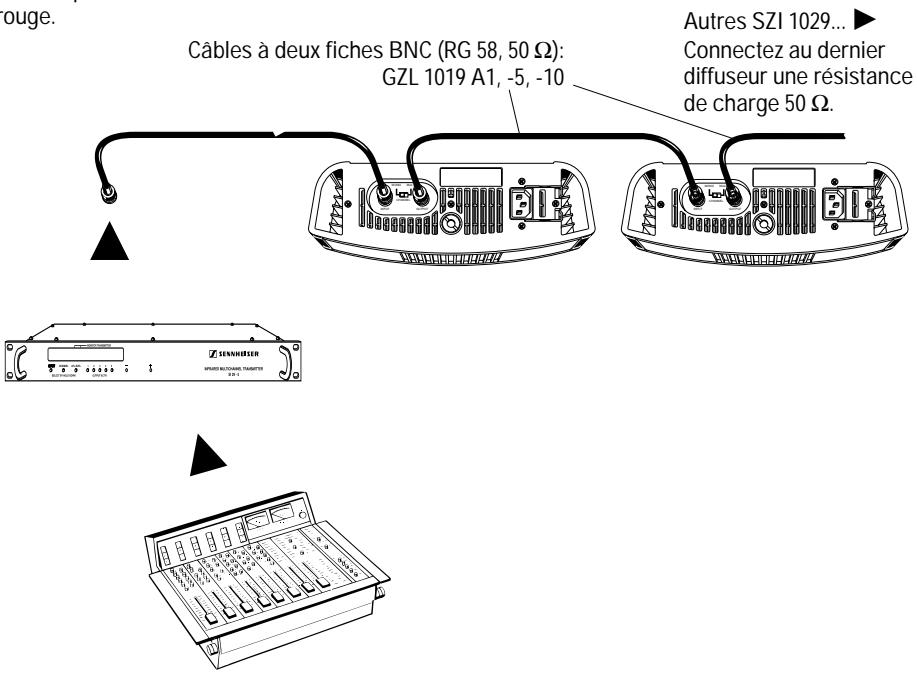

Après avoir raccordé le diffuseur au secteur, il faut relier l'entrée HF du SZI 1029 et la sortie HF au modulateur. À cet effet, différents câbles coaxiaux sont disponibles (cf. ACCESSOIRES ÉLECTRIQUES). Les câbles peuvent être reliés entre eux avec une double prise BNC GZV 1019 A.
Pour les installations fixes, vous pouvez utiliser des cables coaxiaux 50 Ω, par exemple RG 58. Si on peut utiliser plusieurs SZI 1029, les diffuseurs sont mis en série. Afin de les chainier, raccordez la sortie HF du premier diffuseur avec l'entrée HF du deuxième diffuseur. Il est possible de raccorder 100 diffuseurs au maximum. La longueur totale maximale du cable HF jusqu'àu dernier diffuseur ne doit pas excéder 1500m
Après avoir raccordé le dernier diffuseur, l'installation infrarouge peut être mise en marche par la mise sous tension du modulateur. Les diffuseurs sont mis sous tension automatiquement par le signal porteur du modulateur, et sont mis hors tension quand ce signal n'est plus présent.
N. B. : Pour éviter des ondes stationnaires, il faut finir le dernier diffuseur avec une résistance de charge à 50 ou 75.
FONCTIONNEMENT MONO/MULTI-CANAUX
Commutation MONO/multicanal (MULTI)

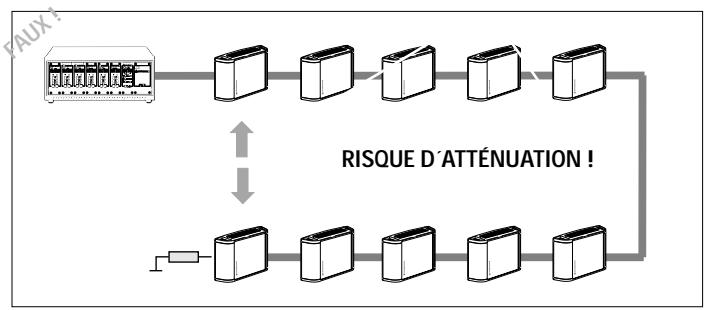

ATTENUATION AVEC LES LONGUEURS DE CABLE IMPORTANTES

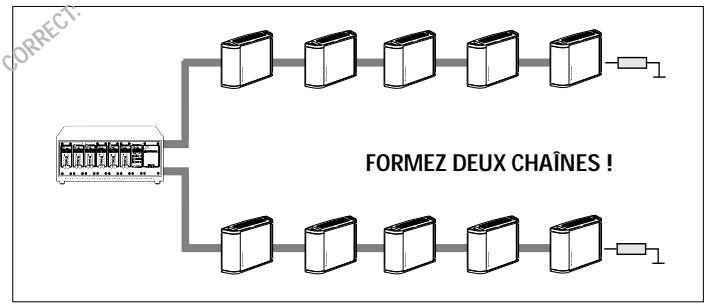

La longueur du câble entre deux diffuseurs adjacents ne doit pas excéder 75m, sinon il y a risque d'une atténuation avec un rayonnement déphasé. N'oubliez pas la résistance de charge!
Le diffuseur haute puissance SZI 1029 possède 12 étages de sortie indépendants, chacun amplifie le signal reçu pour un bloc de puissance de 12 LED infrarouges. La version SZI 1029-10 avec ses 24 étages de sortie indépendants donne le double de puissance.

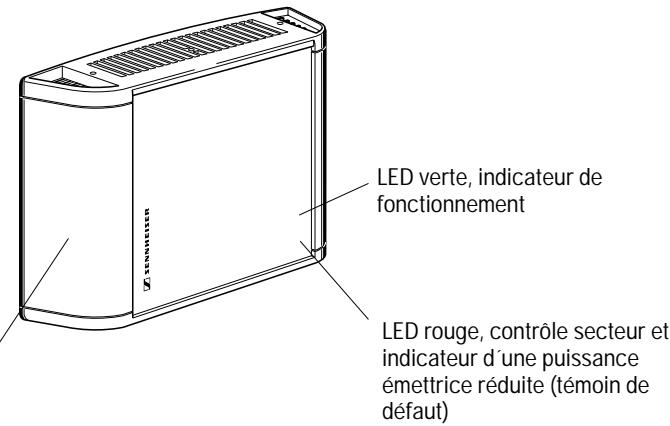

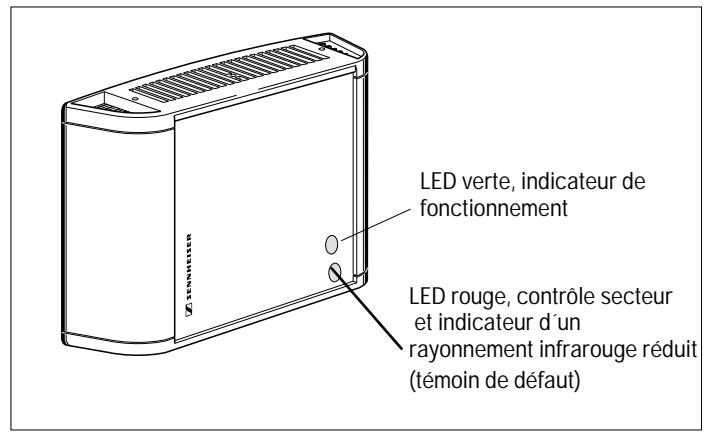

TÉMOIN DE DÉFAUT
INDICATEUR DE FONCTIONNEMENT
DISTANCE ENTRE DIFFUSEURS ET RÉCEPTEURS
Si un bloc de puissance tombe en panne, ILA ne nuit pas considérablement à la qualité de transmission.
En revanche, si plus d'un tiers des blocs tombent en panne, la LED rouge s'allume en plus de la LED verte, indiquant qu'une réparation est nécessaire.

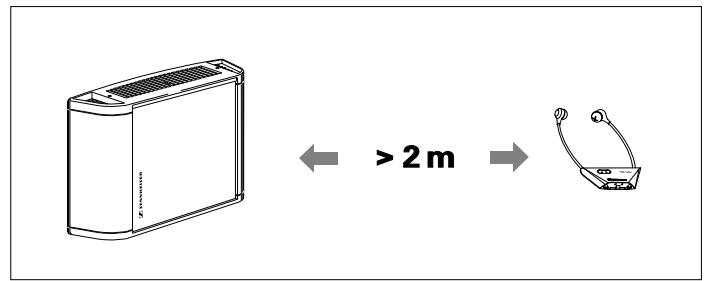

Faites attention à ce que la distance entre les diffuseurs et les récepteurs soit au moins 2m, autrement on risque de surmoduler l'étage d'entrée du récepteur. La conséquence en serait une très mauvaise qualité de transmission.
INSTALLATION
Installez les diffuseurs de telle sorte qu'ils soient orientés en direction des récepteurs. La meilleure réception s'obtient en les installant aussi haut que possible avec une légère inclinaison vers le bas. Pour obtenir un rayonnement homogène sur la salle, il faut installer les diffuseurs d'une façon décentralisée, habituellement dans les coins de la salle.

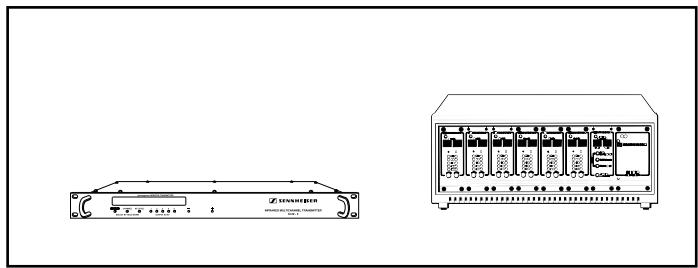

Modulateurs appropriés
SI 1015 bande large, deux canaux, commutable entre 2,3 MHz et 2,8 MHz
SI 1029 bande étroite, système modulaire, 32 canaux (maximum)
SI 29-5 bande étroite, 5 canaux au choix sur 32 canaux possibles
Utilisation en conférence et interprétation simultanée
HDI 1029 PLL
bande étroite, 8- ou 16-canaux, mono, récepteur stéthoscopique
EKI 1029
bande étroite, 7-, 12-, 16-, ou 32-canaux, mono, récepteur stéréophonique
ou p. e. RI 250, RI 150, RI 300, RI 500, HDI 302, HDI 380

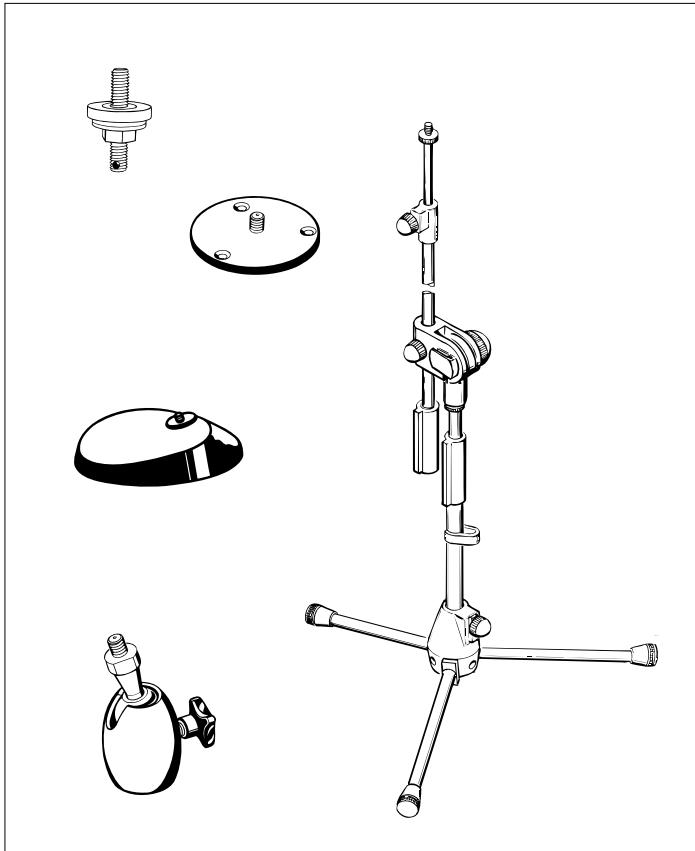

Accessions mécaniques
MZT 14
GZP 10
GZG 1029
MZT 100
MZT 1019
SEMS 3136
Socle vissable
Destiné à la fixation des cols de cygne et des articulations à rotule avec filetage 3/8 sur des tables.
Plaque de montage
Destinée au montage sur murs et plafonds.
Rotule
Destinée à la fixation et l'orientation du diffuseur sur un pied de sol avec la plaque de montage GZP 10. Filetage 1/4'' et 3/8''.
Pied de table
Destiné au positionnement simple du diffuseur sur étagères et armoires avec la GZG 1029.
Reglette de montage
Destinée à la fixation de deux diffuseurs. Avec filtre interne de 3/8 ".
Pied de sol
Destiné à la fixation et à l'orientation du diffuseur. Avec filtre 3/8''.
Câble de raccordement
Destiné à relier le diffuseur aux émetteurs SI 1013, SI 29-5 ou SI 1029. Longueur 1m
GZL 1019 A5
Destiné à relier le diffuseur aux émetteurs SI 1013, SI 29-5 ou SI 1029. Longueur 5m.
GZL 1019 a 10
Destiné à relier le diffuseur aux émetteurs SI 1013, SI 29-5 ou SI 1029. Longueur 10m
Double-pris bnc
Destinée à relier deux câbles de raccordement GZL 1019 A 1, -5, -10.
CONCEPTION DE PROJETS
EN TECHNIQUE INFRAROUGE
DE SENNHEISER
Si vous prévoyez d'utiliser les diffuseurs infrarouges haute puissance SZI 1029, le dossier „Conception de projets infrarouges“ de Sennheiser est à votre disposition. Outre de plus amples informations sur la technologie de transmission audio infrarouge, vous y trouvez des exemples pratiques et des systèmes simples types pour votre projet de transmission infrarouge.
Dans l'optique d'une amélioration permanente de ses produits, Sennheiser se réserve le droit de modifier les caractéristiques techniques des produits décrits dans le présent manuel.
SZI 1029 (SZI 1029-10)
Nombre de diodes d'émission
144 (288)
Puissance émettrice moyenne
5 W (10 W)
Longueur d'onde de la
lumière infrarouge rayonnée
approx. 800nm
Plage de fréquences porteuses
30 kHz - 6 MHz
Entree HF
50mV -3V/approx. 5kΩ
Entrée/sortie
prises BNC
Tension seuil pour mise
50mV
Tension secteur
85 - 265 V ± 10 %, 50 - 60 Hz
...-EU
85 - 265 V ± 10 %, 50 - 60 Hz
...-UK
85 - 265 V ± 10 %, 50 - 60 Hz
...24
min. 24 V, idéal: 25 - 35 V
tension continue
Consommation
...-120 approx. 610mA 1A) à 120V
... EU approx. 350mA (700mA) à 240V
... UK approx. 350mA (700mA) à 240V
... 24 approx. 1,6 A (3,2 A) à 24 V courant continu
Fonctionnement veille
max. 60mA
Fusible secteur
2 A temporisé (4 A temporisé)
pour 120 / 230 / 240V
2 A temporisé
Dans le bloc secteur
Fusible secteur pour 24V
250 × 180 × 80
(250 x 288 x 80)
Dimensions (en mm)
Poids
1 câble secteur (2,5m)
