GEBRUIKSAANWIJZING MKH 418 S P48 U SENNHEISER

Nederlands 23-26, 27, 32

MKH 418 S P48 U

MS-Stereo-Kondensatormikrofon

Kurzbeschreibung

De MKH 418 S is een MS-stereomicrofoon met een sterk richteffect voor opnamen van het originele geluid in stereo bij reportages en film- en televisionepnames. De microfoon is ontworpen voor 48 V-fantoomvoeding en werkt volgens de beproefde hoogfrequentmethode. Dit werkingsprincipe garandeert ook onder extreme klimatologische omstandigheden een goede werkung van de microfoon. De microfoon bevat twee akoestische systemen, die onafhankelijk van elkaar de midden- en zijsignalen voortbrengen. Het middensignaal (M) worden door een richtpijsystem (interferentieprincipe) verkreten. Bij de hoge frequencies wordt er een kegelvormige richtkarakteristiek geproduederd, bij de lage frequencies vindt er een overgang tot supernier plaats. Het zijsignaal (S) worden door een dwarsliggende acht ontwikkeld, waarvan de positieve kantaar links is gericht. Het M- en S-signalাঙn onafhankelijk van elkaar op de microfoonuitgang beschikbaar. De microfoon is op de zijkant georienteerd, wanner het opschrift "TOP" c.q. de lip van de XLR-stekkeraar boven wijst.

Eigenschappen

• Zeer richtingsgevoelig
  Groot frequentiebereik
• Laag eigenruisniveau
• Robuust en extreem waarbestendig
• Behuizing geheel van metaal, matzwart

Omvang levering

• Microfoon
• Etui
• Gebruiksaanwijzing
• Meettrapport
• Garantieoorkonde

Voeding

De MKH 418 S is ontworpen voor 48 V-fantoomvoeding. Voor een goede werkung van de microfoon要去en beiden kanalen gelijktijdig worden gevoed, ook wonneer het signaal van slechts eén kanaal nodig is. Wanner de microfooningang van het aan te sluiten apparaat Niet over een 48 V-fantoomvoeding beschikt, moeten er passende voedingsapparaten:tussen worden geschakeld, bijv. twee batterijadapters MZA 14 P48 of een adapter N 48 i-2 van Neumann (beide Beschikken over 3-polige XLRstekerverbindingen of een batterij-adapter BS 48 i-2 van Neumann (met 5-polige XLR-stekerverbindingen). De uitgangen van alle beschreiben apparaten zijn vrij van gelijkspanning. Met de batterijadapter MZA 14 P48 konnen ook asymmetrische ingangen worden aangesloten. De grootst möglichste storingsongevoeligheid wordenECHTERbereikt met een tussengeschakelde duplexspoel. De MKH 418 S worden via een 5-polige XLR-kabel aangesloten. Deuitgangssteker van de MKH 418 S is volgens de normen bedraad en gepoold:

De volgende toebehoren zijn voor de MKH 418 S verzrikrijgbaar:

• Elastische ophanging MZS 20-1
  Tafelvoet MZT 100
  Tafelvoet MZT 441
  Windkapomhulsel MZH 60-1
  Windkapkorf MZW 60-1
  Windkap MZW 415
• Adapterkabel AC 20, 5-pol. 2 × 3 -pol., XLR, 1 m

Bestellen via de distributeur van Sennheiser bij u in de buurt.

Opmerkingen over stereofonie

Door het MS-signaalformaat kan de optimale balans tussen de hoofdinformatie van het M-kanaal en het achtergrondgeluid van het S-kanaal worden ingesteld. Deze afstemming is ook nogijdens de nabewerking zonder verlies van informatie möglichk, als de MS originele signalen worden opgenomen.

Het MS-signaalformaat worden in het hoorbare XY-formaat omgevormd door de signalen volgens het onderstaande schema op te tellen en af te trekken: X = M + S , Y = M - S (matrixering). Het aandeel van het S-signaal beinvloedt het ruimtelijke effect en要去 algid zo worden gekozen, dat het bij de opnamesituatie past. Om de vormgevingsmogelijkheden Niet te beperken, is er geen MS-XY-matrixering in de microfoon geplaatst.

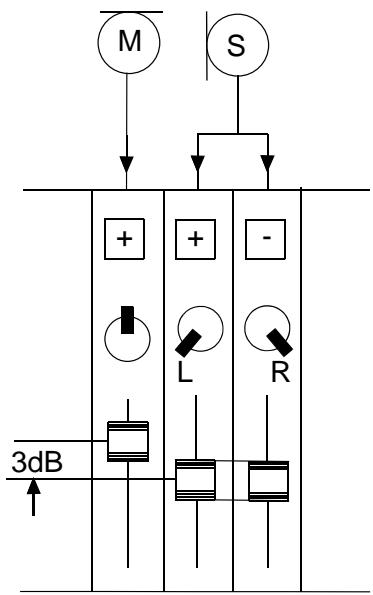

Wanner er op hetCCCCCC geen matrixschakeling beschikbaar is, kan de matrixering volgens de methode met 3 regelaars (zie schema) plaatsvinden.

Het M-signaal worden via het eerste microfoonkanaal met de panoramairegelaar midden op de stereobasis geplaatst. Het S-signaal worden parallel op het tweede en derde kanaal geplaatst. De panoramairegelaar van het tweede kanaal worden—helemaal maar links en die van het derde kanaal—helemaal�chts gedraaid. De fase van het rechtter kanaal worden bovendien

geinverteerd. De regelaars van de beiden S-kanalen worden mechanismisch of elektrisch met elkaar verbonden. Met de stand van de beiden S-regelaars in verhouding tot de M-regelaar kan het ruimtelijk effect continu worden beinvloed.

Met het verzieten van de regelaar met 3 dB, zoals in het schema als voorbeeld worden weergegeven, worden een matrixering in de verhouding 1:1 bereikt. Bij de matrixering moet rekening worden gehonden met hetfeit dat hetplaatsingsvermogen van Niet-axialinvallende geluidssignalen (Off-bereik) bij hoge frequencies steedsmeer afneemt, doordat de richtbuis steedsmeer bundelt. Daardoor kuren er diffuse ruimtelijke effecten ontstaan, die afhankelijk van de opnamesituatie gewenst of storend kuren zich. In geval van twijfel要去 het aandeel van het S-siignaal Niet te groot worden ingesteld.Eventueel要去 de hoogte ervan in het S-kanaal op het mengpaneel passend worden bijgesteld. Bij frequencies onder de 300Hz worden deplaatsing fysiologisch beperkt door het oor. Omdat het S-systeme van de microfoon principeel gevoeliger is dan het M-systeme voor laagfrequente storingen, bijvoorbeeld door de wind veroorzaakt, moeten de lage tonen in het S-kanaal eventueel worden verzwakt.

Technische gegevens

Akoestische werkwijze

Richtkarakteristiek

Onbelaste gevoeligheid

bji 1.000 Hz

Frequentiebereik

Max. geluidsniveau

Maximale uitgangsspanning

Vervangend geluidsniveau

Uitgangsimpedantie bij 1.000Hz

Minimale afsluitimpedantie

Voeding

Steker

Afmetingen

Gewicht

Bereik bedrijftstemperatuur

Vochtigheidsbereik

M: drukgradienten

interferentieontvangers

S: drukgradiententonvangers

M: supernier/kegelvormig

S:acht

M: 25mV / Pa (-32 dBV)

S: 10mV / Pa (-42 dBV)

40 - 20.000 Hz

130 dB SPL (63 Pa)

1.5V

M: 14 dB-A / 26 dB-CCIR

S: 22 dB-A / 34 dB-CCIR

<25Ω

1 kΩ

P48: 48 ± 4 ~V / 2 × 2,3 ~mA

XLR-5M

0 19 mm x 280 mm

220g

-20...+60°C

< 95 % r. F.

Frequenzdiagramm

Courbe de réponse

Sennheiser electronic GmbH & Co. KG verklaren, dat dit toestel voldoet de toepasselijkke CE-normen en voorschriften.

Änderungen vorbehalten
Subject to alterations
Sous réserve de modification
Con riserva die modifiche
Reserva de modificaciones
Wijzigingen voorbehonden
