Type de produit	Microphone stéréophonique M-S
Principe acoustique (M)	Transducteur à gradient de pression + tube à interférences
Principe acoustique (S)	Transducteur à gradient de pression
Directivité (M)	Supercardioïde / lobe
Directivité (S)	Bidirectionnelle
Sensibilité (M)	25 mV/Pa (-32 dBV)
Sensibilité (S)	10 mV/Pa (-40 dBV)
Réponse en fréquence	40 - 20000 Hz
Niveau de pression sonore max.	Non spécifié (estimation : >130 dB SPL)
Tension de sortie max.	1,5 V
Niveau de bruit équivalent (M)	14 dB-A / 26 dB-CCIR
Niveau de bruit équivalent (S)	22 dB-A / 34 dB-CCIR
Impédance de sortie (1 kHz)	< 25 Ω
Impédance de charge minimale	1 kΩ
Alimentation fantôme	48 ± 4 V / 2 x 2,3 mA
Connecteur	XLR 5 contacts, mâle
Dimensions (Ø x L)	19 mm x 280 mm
Poids	220 g
Température de fonctionnement	-20 à +60 °C
Humidité de fonctionnement	< 95 % HR
Accessoires inclus	Microphone, mallette de transport, notice d'emploi, fiche de contrôle, document de garantie
Accessoires optionnels	Réglette MZS 20-1, pied de table MZT 100/441, bonnette MZH 60-1 / MZW 60-1 / MZW 415

FOIRE AUX QUESTIONS - MKH 418 S P48 U SENNHEISER

Comment alimenter le MKH 418 S ?

Le microphone nécessite une alimentation fantôme 48 V sur les deux canaux (M et S) simultanément. Si votre console ne fournit pas cette tension, utilisez des alimentations externes comme les Sennheiser MZA 14 P48 (sur pile 9 V) ou Neumann N 48 i-2 (secteur).

Quel est le principe de fonctionnement du MKH 418 S ?

Il utilise le principe HF (polarisation haute fréquence) de la gamme Sennheiser MKH, garantissant une fiabilité optimale même en conditions climatiques extrêmes.

Comment obtenir un signal stéréo X-Y à partir du M-S ?

Appliquez un matricage : X = M + S, Y = M – S. Vous pouvez le faire en console (méthode des trois faders) ou en post-production.

Quelle est la directivité des transducteurs ?

Le signal M (canal central) est capté par un micro canon à directivité supercardioïde/lobe. Le signal S (latéral) est capté par un micro bidirectionnel dont le côté positif est dirigé vers la gauche.

Comment régler la largeur stéréo ?

Modifiez le niveau du canal S par rapport au canal M. La position nominale (taux 1:1) s'obtient avec un décalage de 3 dB entre les faders.

Quels accessoires sont disponibles ?

Accessoires optionnels : réglette avec suspension et poignée MZS 20-1, pieds de table MZT 100 ou MZT 441, enveloppe de bonnette MZH 60-1, bonnette armée MZW 60-1, bonnette mousse MZW 415.

Quel connecteur utilise le MKH 418 S ?

Il est équipé d'un connecteur XLR 5 contacts mâle. Le câble fourni est adapté.

Quelles sont les dimensions et le poids ?

Diamètre 19 mm, longueur 280 mm, poids 220 g.

Puis-je utiliser le MKH 418 S en extérieur ?

Oui, grâce à sa construction robuste en métal noir mat et son principe HF, il résiste à des températures de -20 à +60 °C et une humidité jusqu'à 95 %.

Comment entretenir le microphone ?

Évitez les chocs et l'humidité excessive. Nettoyez le corps avec un chiffon doux sec. Protégez-le avec une bonnette (mousse ou armée) en extérieur. Conservez-le dans sa mallette de transport.

MODE D'EMPLOI MKH 418 S P48 U SENNHEISER

Le MKH 418 S est un microphone stéréophonique M-S. Sa directivité prononcée en fait un choix idéal pour les enregistrements stéréo à effectuer lors de reportages, sur des tournages cinéma ou télévision.

Le MKH 418 S demande une tension d'alimentation 48 Volts, et utilise le principe de fonctionnement HF (polarisation haute fréquence), spécifique à la gamme de micros Sennheiser MKH. Ce principe assure une fiabilité de fonctionnement optimale, même dans des conditions climatiques extrêmes.

Le MKH 418 S dispose de deux transducteurs électroacoustiques indépendants pour générer les signaux M et S. Le signal médiocre (M pour « Middle », milieu) est capté par un micro canon. Aux fréquences élevées, la directivité ainsi obtenue présente une forme de lobe, tandis qu'aux fréquences plus basses, elle évolve progressivement vers une courbe supercardioïde caractéristique. Le signal latéral (S pour « Side », côté) est capté par un micro bidirectionnel neutre, dont le côté positif est dirigé vers la gauche. Le connecteur multibroche de sortie du microphone permet de récupérer indépendamment les signaux M et S. Pour placer correctement le micro, il faut que le mot « TOP » soit dirigé vers le haut.

Caracteristiques

• Excelente directivité
• Efficacité élevée
• Bruit propre très faible
• Robuste, convient à des conditions climatiques défavorables. Corps métal noir mat.

L'emballage contient :

• Microphone
• Mallette de transport
• Notice d'emploi Fiche de contrôle
• Document de garantie

Alimentation

Le MKH 418 S est prévu pour une alimentation via tension fantôme 48 Volts. Pour que le microphone puisse fonctionner correctement, il faut toujours alimenter les deux canaux simultanément, même si un seul signal est requis. Si l'appareil auquel le microphone est relié est incapable de fournir une tension fantôme 48 Volts, il faut insérer des alimentations indépendantes : par exemple, deux Sennheiser MZA 14 P48 (alimentations fantômes 48 V sur pile 9 V), ou une alimentation 48 V secteur Neumann N 48 i-2 (toutes deux équipées d'un connecteur XLR 3 contacts) ou une alimentation 48 V à pile pour 2 micros Neumann BS 48 i-2 (possédant un connecteur XLR 5 broches). L'alimentation à pile MZA 14 P48 permet par ailleurs un branchement direct sur des entrées asymétriques.

Le câble audio du MKH 41 S est pourvu de connecteurs XLR 5 contacts, dont voici l'assignation :

Voici les différents accessoires disponibles pour le MKH 418 S :

• Réglette avec suspension et poignée revolver MZS 20-1
• Pied de table lourd MZT 100
• Pied de table MZT 441
• Enveloppe de bonnette MZH 60-1
• Bonnette armée MZW 60-1
• Bonnette mousse MZW 415

Pour toute commande, adressez-vous à votre revendeur local Sennheiser.

Le format de signal M-S du MKH 418 S permet de doser facilement l'équilibre entre l'information principale, captée par le micro central (M) et les informations « spatiales » délivrées par le micro latéral (S). Vous pouvez même effectuer ce dosage après l'enregistrement, sans aucune perte si vous avez pris la précaution d'enregistrer les deux signaux M et S tels quels sur des pistes séparées. Le signal M-S est ensuite converti au format X-Y (micros coïncidents), qui permet une écoute stéréophonique classique, selon la formule suivante : X = M + S, Y = M - S (matriceur). Ce processus s'appelle le matricage. La proportion de signal S détermine la largeur stéréo, autrement dit l'impression d'espace sonore, il faut donc doser le signal S avec soin, en fonction de la situation d'enregistrement. Pour éviter tout compromis et laisser une latitude de choix maximale à l'utilisateur, le MKH 418 S n'intègre pas de matriceur M-S -> X-Y en sortie.

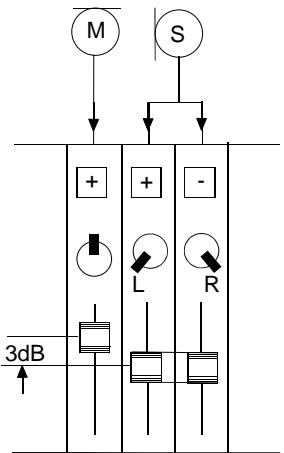

Si vous table de mixage ne propose pas de fonction de matricage, vous pouvez utiliser la méthode dite « des trois faders » (voir schéma). Il faut envoyer le

signal M sur le premier fader, et panoramiquer le signal au centre de l'image stéréo. Le signal S doit être envoyé sur deux voies de console à la fois ; le potentiomètre de panoramique de l'une à fond à gauche, celui de l'autre voie à fond à droite, et il faut inverser la phase du canal droit. Les faders des deux voies S doivent être coupés, mécaniquement ou électroniquement.

Pour doser la largeur stéréo, donc l'impression d'espace sonore, il suffit de modifier le niveau du canal S par rapport au canal M. La position « nominale » (taux de matrice 1:1) s'obtient pour un déplacement des faders de 3 dB, comme indiqué dans le schéma.

Au cours du matériau, il faut tenir compte du fait que la provenance des signaux sonores hors axe est de moins en moins perceptible dans les aigus, à cause de la directivité accrue du micro canon M. Il peut en résulter un « affadissement » du rendu de l'espace sonore, acceptable ou non selon le type d'enregistrement.

En cas de doute, il vaut mieux ne pas exagérer la proportion de signal S. Dans certains cas, il peut être nécessaire d'atténuer un peu, sur la console, les aigus du canal S. Aux fréquences graves inférieures à 300 Hz, pour des raisons physiologiques, il devient très difficile de repérer la provenance des sons. Comme le transducteur S du microphone est, par construction, plus sensible que le transducteur M aux interférences dans les graves, provoquées par exemple par le vent, il ne faut pas hésiter, si nécessaire, à atténuer les graves sur la voie S de la console.

Caracteristiques

Principe acoustique de fonctionnement

M : transducteur à gradient dépression + tube à interférences

S : transducteur à gradient dépression

M : supercardioïde/lobe

S : bidirectionnelle

M: 25mV/Pa (soit -32 dBV)

S: 10mV/Pa (soit -40 dBV)

40 - 20000 Hz

Réponse en fréquence Niveau maximal de pression sonore

Tension de sortie maximale Niveau de bruit équivalent

1,5V M:14dB-A/26dB-CCIR S:22dB-A/34dB-CCIR

Impédance de sortie à 1000 Hz Impédance de charge minimale

< 25 Ω 1 kΩ 48 ± 4 V / 2 x 2,3 mA XLR 5 contacts, male Ø 19 mm x 280 mm

Alimentation fantôme

220 g de -20 à +60 °C < 95 % d'humidité relative

Connecteur

Dimensions

Poids

Température de fonctionnement

Taux d'hygrométrie

Sennheiser electronic GmbH & Co. KG déclarons que cet appareil est en conformité avec les normes CE.
