Produkttyp	M-S Stereomikrofon
Akustisches Prinzip (M)	Druckgradientenwandler + Interferenzrohr
Akustisches Prinzip (S)	Druckgradientenwandler
Richtcharakteristik (M)	Superniere / Keule
Richtcharakteristik (S)	Acht
Empfindlichkeit (M)	25 mV/Pa (-32 dBV)
Empfindlichkeit (S)	10 mV/Pa (-40 dBV)
Frequenzgang	40 - 20000 Hz
Max. Schalldruckpegel	Nicht angegeben (Schätzung: >130 dB SPL)
Max. Ausgangsspannung	1,5 V
Äquivalenter Rauschpegel (M)	14 dB-A / 26 dB-CCIR
Äquivalenter Rauschpegel (S)	22 dB-A / 34 dB-CCIR
Ausgangsimpedanz (1 kHz)	< 25 Ω
Minimale Lastimpedanz	1 kΩ
Phantomspeisung	48 ± 4 V / 2 x 2,3 mA
Anschluss	XLR 5-polig, männlich
Abmessungen (Ø x L)	19 mm x 280 mm
Gewicht	220 g
Betriebstemperatur	-20 bis +60 °C
Betriebsfeuchte	< 95 % rF
Mitgeliefertes Zubehör	Mikrofon, Transportkoffer, Bedienungsanleitung, Prüfprotokoll, Garantieurkunde
Optionales Zubehör	Leiste MZS 20-1, Tischstativ MZT 100/441, Windschutz MZH 60-1 / MZW 60-1 / MZW 415

Häufig gestellte Fragen - MKH 418 S P48 U SENNHEISER

Wie wird das MKH 418 S mit Strom versorgt?

Das Mikrofon benötigt eine 48-V-Phantomspeisung auf beiden Kanälen (M und S) gleichzeitig. Falls Ihr Mischpult diese Spannung nicht liefert, verwenden Sie externe Netzteile wie das Sennheiser MZA 14 P48 (mit 9-V-Batterie) oder Neumann N 48 i-2 (netzbetrieben).

Was ist das Funktionsprinzip des MKH 418 S?

Es nutzt das HF-Prinzip (Hochfrequenzpolarisation) der Sennheiser-MKH-Reihe, das auch unter extremen Klimabedingungen optimale Zuverlässigkeit gewährleistet.

Wie erhalte ich ein X-Y-Stereosignal aus dem M-S-Signal?

Wenden Sie eine Matrix an: X = M + S, Y = M – S. Sie können dies am Mischpult (Dreifader-Methode) oder in der Postproduktion durchführen.

Wie ist die Richtcharakteristik der Wandler?

Das M-Signal (Mittenkanal) wird von einem Interferenzmikrofon mit Supernieren-/Keulencharakteristik aufgenommen. Das S-Signal (seitlich) wird von einem Achter-Mikrofon aufgenommen, dessen positive Seite nach links zeigt.

Wie stelle ich die Stereobreite ein?

Ändern Sie den Pegel des S-Kanals im Verhältnis zum M-Kanal. Die Nennposition (Verhältnis 1:1) wird mit einer Differenz von 3 dB zwischen den Fadern erreicht.

Welches Zubehör ist verfügbar?

Optionales Zubehör: Leiste mit Aufhängung und Griff MZS 20-1, Tischstative MZT 100 oder MZT 441, Windschutzkorb MZH 60-1, Stoffwindschutz MZW 60-1, Schaumstoffwindschutz MZW 415.

Welchen Stecker verwendet das MKH 418 S?

Es ist mit einem XLR 5-poligen männlichen Stecker ausgestattet. Das mitgelieferte Kabel ist passend.

Was sind die Abmessungen und das Gewicht?

Durchmesser 19 mm, Länge 280 mm, Gewicht 220 g.

Kann ich das MKH 418 S im Freien verwenden?

Ja, dank seiner robusten Bauweise aus mattschwarzem Metall und des HF-Prinzips ist es beständig gegen Temperaturen von -20 bis +60 °C und Luftfeuchtigkeit bis 95 %.

Wie pflege ich das Mikrofon?

Vermeiden Sie Stöße und übermäßige Feuchtigkeit. Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Schützen Sie es im Freien mit einem Windschutz (Schaumstoff oder Stoff). Bewahren Sie es im Transportkoffer auf.

BEDIENUNGSANLEITUNG MKH 418 S P48 U SENNHEISER

Das MKH 418 S ist ein MS-Stereomikrofon mit hoher Richtwirkung für stereophone Aufnahmen des Originaltons bei Reportagen sowie Film- und Fernsehaufnahmen. Das Mikrofon ist für 48-V-Phantomspeisung ausgelegt und arbeitet nach dem bewährten Hochfrequenzverfahren. Dieses Arbeitsprinzip gewährleistet auch unter extremen klimatischen Verhältnissen eine hohe Betriebssicherheit.

Das Mikrofon enthalt zwei voneinander unabhängige akustische Systeme zur Erzeugung des Mitten- und des Seiten signals. Das Mittensignal (M) wird durch ein Richtrohrsystem erzeugt. Bei den hohen Frenzen ergibt sich eine keulenförmige Richtcharakteristik, bei den tiefen Frenzen erfolgt ein Übergang zur Superniere. Das Seiten signal (S) wird durch eine quer liegende Acht erzeugt, deren positive Seite nach links gerichtet ist. M- und S-Signal stehen unabhängig voneinander am Mikrofonausgang zur Verfügung. Das Mikrofon ist wegen nicht orientiert, wenn die Beschchriftung „TOP" nach oben weist.

Merkmale

• Hoher Bündelungsgrad
• Hoher Übertragungsfaktor
• Niedriges Eigenrauschen
• Robust und extrem klimafest
• Ganzmetallgehäuse, mattschwarz

Lieferumfang

Mikrofon
- Etui
Bedienungsanleitung
- Messprotokoll
- Garantieurkunde

Speisung

Das MKH 418 S ist für 48-V-Phantomspeisung eingerichtet. Für den ordnungsgemäßen Betrieb des Mikrofons müssen immer bereits Kanäle zugleich gespeist werden, auch wenn nur das Signal eines Kanals besteht wird. Falls der Mikrofoneingang des nachfolgenden Gerätes nicht über eine 48-V-Phantomspeisung verfügt,.musten entsprechende Speisegeräte zwischengeschäftet werden, z.B. zwei Batterieadapter MZA 14 P48 oder ein Netzgerät N 48 i-2 von Neumann (beide verfügen über 3-polige XLR-Steckverbindungen) oder ein Batteriegerät BS 48 i-2 von Neumann (mit 5-poligen XLR-Steckverbindungen). Der Batterieadapter MZA 14 P48 ermöglich auch den Betrieb an unsymmetrischen Eingängen.

Das MKH 418 S wird über ein 5-poliges XLR-Kabel angeschlossen. Der Ausgangsstecker des MKH 418 S ist normgemäß beschaltet:

Stift 1 = Gehäuse/Masse

Für das MKH 418 S ist folgenden Zubehör erhältlich:

Schwinghalterungsset MZS 20-1
Tischfuß MZT 100
Tischfuß MZT 441
- Windschutzhülle MZH 60-1
- Windschutzkorb MZW 60-1
- Windschutz MZW 415
- Adapterkabel AC 20, 5-pol. 2 × 3 -pol., XLR, 1 m

Bestellung über den zuständigen Vertriebspartner der Firma Sennheiser.

Anmerkungen zur MS-Stereofonie

Das MS-Signalformat des MKH 418 S ermittelicht es auf besonderss einfache Weise, die optimale Balance zwischen der Hauptinformation des M-Kanals und dem Räumlichkeitsbeitrag des S-Kanals einzustellen. Diese Abgleich ist auch noch während einer Nachbearbeitung ohne Informationsverlust möglich, wenn die MS-Originalsignale aufgezeichnet wurden.

Die Umwandlung des MS-Signal formats in das hörgerechte XY-Format erfolgt durch Addition und Subtraktion der Signale nach dem Schema: X = M + S , Y = M - S (Matrizierung). Der Anteil des S-Signals beeinflusst den Räumlichkeitseffekt und sollte jeweils passend zur Aufnahmesituation gewählt werden. Um die Gestaltungsmöglichkeit nicht einzuschranken, wurde auf eine MS-XY-Matrizierung im Mikrofon verzichtet.

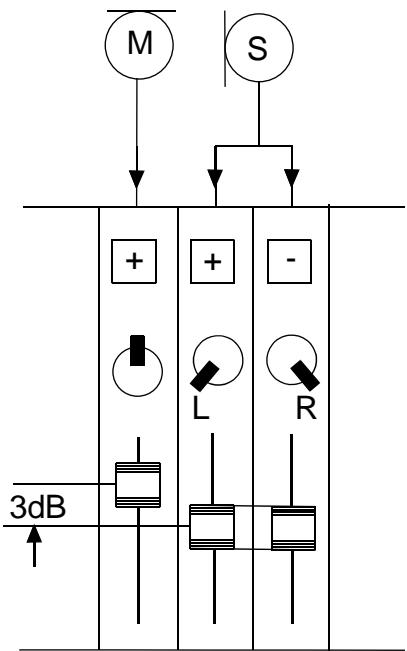

Falls im Mischpult keine Matrixschaltung verfügbar ist, kann die Matrizierung nach dem 3-Regler-Verfahrenen erfolgen (siehe Skizze).

Das M-Signal wird über den ersten Mikrofonkanal mit dem Panoramaegler auf die Mitte der Stereobasis positioniert. Das S-Signal wird parallel auf den zweiten und dritten Kanal gelegt. Der Panoramaegler des zweiten Kanals wird gaz nach links und der des

dritten Kanals ganz nach rechts gedreht. Die Phase des rechten Kanals wird außer dem invertiert. Die Regler der beiden S-Kanäle werden mechanismisch oder elektrisch miteinander gekoppelt. Mit der Stellung der S-Regler im Verhältnis zum M-Regler{lsst sich der Räumlichkeitseffekt kontinuierlich beeinfussen. Mit dem in der Skizze beispeltaft dargestellen Versatz der Regler um 3 dB wird eine Matrizierung im Verhältnis 1:1 erreicht.

Bei der Matrizierung sollen berücksichtigt werden, dass die Ortbarkeit nicht axial einfallender Schallsignale (Off-Bereich) bei den hohen Frenzen wegen der zunehmenden Bündelung des Richtrohrs immer mehr abnimmt. Dadurch können sich diffuse Räumlichkeits-effekte ergeben, die abhängig von der Aufnahme-situation erwünscht oder störend sein konnen. Im Zweifelsfall sollte der Anteil des S-Signals nicht zu groß gewählt werden. Eventuell muss am Mischpult eine geeignete Höhenabsenkung im S-Kanal vorgenommen werden. Bei den tiefen Frenzen unter 300Hz ist die Ortung hörphysiologisch stark eingeschränkt. Da das S-System des Mikrofons prinzipbedingt empfindlicher als das M-System auf tiefreffante, beispielsweise durch Wind verursache Störungen reagiert, sollen im S-Kanal gegeben falls die Tiefen abgesenkt werden.

Technische Daten

Akustische Arbeitsweise

M: Druckgradienten-Interferenzempfär

S: Druckgradientenempfänger

M: Superniere / Keule

S: Acht

M: 25mV / Pa (-32 dBV)

S: 10mV / Pa (-40 dBV)

40 - 20000 Hz

130 dB SPL (63 Pa)

1.5V

M: 14 dB-A / 26 dB-CCIR

S: 22 dB-A / 34 dB-CCIR

< 25 Ω

1 kΩ

P48: 48 ± 4 V / 2 × 2.3 mA

XLR-5M

0 19 mm x 280 mm

220g

-20 ... +60 °C

< 95 % r. F.

Richtcharakteristik

Übertragungsfaktor

bei 1000Hz

Übertragungsbereich

Grenzschalldruck

Maximale Ausgangsspannung

Ersatzgeräuschpegel

Ausgangsimpedanz bei 1000 Hz

Minimale Lastimpedanz

Speisung

Stecker

Abmessungen

Gewicht

Arbeitstemperaturbereich

Feuchtgkeitsbereich

MKH 418 S P48 U

MS Stereo Condenser Microphone

Brief Description

Sennheiser electronic GmbH & Co. KG erklären, dass diesen Gerät die anwendbaren CE-Normen und Vorschriften erfüllt.
