Microfono a condensatore stereo a segnale centrale e laterale MKH 418 S P48 U

Breve descrizione

L'MKH 418 S P48 U è un microfono per stereo a segnale centrale e laterale con direttività elevata per registrazioni stereofoniche del tono originale durante reportage e riprese cinematografiche e teilevisive. Il microfono è predisporto per l'alimentazione a canali fantasma da 48 V e funzione in base al comprovato processo ad alta frequenza. Questo principio di lavoro garantisce una sicurezza d'esercizio elevataanche in condizioni climatiche estreme.

Il microfono contiene due sistemi acustici independenti l'uno dall'alto per la generatione del segnale centrale e del segnale laterale. Il segnale centrale (M) viene generato da unsystema a tubi direzionali. A frequenzelevate, viene a determinarsi una caratteristica direzionale a forma di lobo,merica frequenza ridotte si verifica un passaggio al supercardioide. Il segnale laterale (S) viene generato da un otto trasversale, il cui lato positivo è orientato verso sinistra. I segnali Me S sono a disposizione sull'uscita del microfono, indipendentemente l'uno dall'alto. Il microfono è orientato lateramente se la scritta "TOP" è rivolta versuso l'alto.

Caratteristica

• Grado di concentrazione elevato
• Fattore di trasmissione elevato
• Rumore di fondo ridotto
• Resistenzaagliagentiatmosfericirobusta edelevata
• Alloggiamo complemente in metallo, nero opaco

Materiale in dotazione

• Microfono
  Custodia
• Istruzioni per l'uso
• Protocollo di misurazione
• Documento di garanzia

Alimentazione

Il microfono MKH 418 S è predisporto per l'alimentazione a canali fantasma da 48 V. Per il funzionamento regolare del microfono devono essere sempre alimentati contemporaneamente entrambi i canali,anche quando è necessario solo il segnale di un canale. Se I'ingresso del microfono dell'apparecchio inserto a vale non dispone di un'alimentazione a canali fantasma da 48 V,occorre insertire apparecchi di alimentazione rispetti, ad es. due adattatori a batteria MZA 14 P48 o un alimentatore N 48 i-2 di Neumann (entrambi dispongono di collegamenti a spina XLR a 3 poli) o un apparecchio a batteria BS 48 i-2 di Neumann (con collegamenti a spina XLR a 5 poli). L'adattatore a batteria MZA 14 P48 consenteanche il funzionamento su ingressi asimmetrici.

Il microfono MKH 418 S viene collegato per mezzo di un cavo XLR a 5 poli. Il connettore d'uscita del microfono MKH 418 S è cablato a norma:

Spina 1 = alloggiamento/massa

Spina 2 = canale M (+)

Spina 3 = canale M (-)

Spina 4 = canale S (+)

Spina 5 = canale S (-)

Accessori

Per il microfono MKH 418 S sono disponibili i seguenti accessori:

• Set di supporto orientabile MZS 20-1
• Piede da tavolo MZT 100
• Piede da tavolo MZT 441
  Guaina paravento MZH 60-1
• Cestello paravento MZW 60-1
  Paravento MZW 415
• Cavo adattatore AC 20, 5-pol. 2 × 3 -pol., XLR, 1 m

Ordinazione tramite i partner distributori Sennheiser competenti.

Note sulla stereofonia a segnale centrale e laterale

Il formato dei segnali centrali e laterali del microfono MKH 418 S consente di regolare in maniera particolarmente semplice l'equilibrio ottimale tra le informazioni principali del canale M ed il contributo stereofonico del canale S. Questa compensazione è possibleanche durante una rielaborazioneenza perdita di informazioni, se i segnali originali centrali e laterali sono stati registrati.

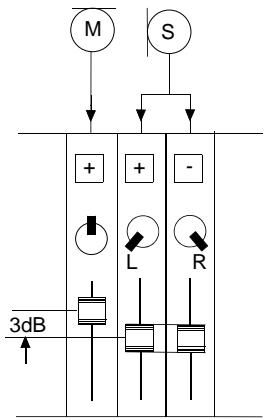

La trasformazione del formato dei segnali MS nel formato XY adeguato all'orecchio umano avviene per mezzo dell'aggiunta e della sottrazione dei segnali in base allo schema: X = M + S , Y = M - S (matrice). La parte del segnale S influsce sull'effetto stereofonico e dovrebbe essere scelta di volta in volta in modo adeguato alla situazione di registrazione. Per non limitare la possibilità di configurazione, si è rinunciato alla generatione di una matrice MS-XY nel microfono. Se nel pannello di mixaggio non è disponibile alcun circuito a matrici, la matrice può essere realizzata in base al processo a 3 regolatori (vedere schizzo). Il

segnale Miene posizionato sul primo canale del microfono con il regolatore panoramicico al centro della base stereo. Il segnale Siene positizonato paralleamente al secondo ed al terzo canale. Il regolatore panoramicico del secondo canale viene ruotato completeness unto sinistra e quello del terzo canale completeness unto destra. La fase del canale destro viene inoltre invertita. I regolatori dei due canali S vengono accoppiati l'uno all'altre meccanicamente o elettricamente. Con la posizione dei regolatori S in relazione al regolatore M, è possibile

influire continuamente sull'effetto stereofonico. Con lo sfasamento dei regolatori di 3 dB illustrato nello schizzato a titolo di esempio, si ottiene una generation di matrice in un rapporto 1:1.

Durante la generazione della matrice, occorre prendere in considerazione il fatto che la possibilità di localizzazione dei segnali acustici ad incidenza non assiale (campo off) diminuisce sempre più a frequenze elevate a causa della concentrazione incrementale del tubo di orientamento. In quello modo, possonoVenire a determinarsi effetti stereofonici diffusi che possono essere desiderati o indesiderati a seconda della situazione di ripresa. In caso di dubbi, la parte del segnale S non dovrebbe essere impostata ad un valore eccessivo. Eventualmente, sul pannello di mixaggio occursire eseguire una diminuzione dell'altezza adatta nel canale S. A frequenza inferiori a 300Hz ,la localizzazione è fortemente limitata per ragioni fisiologiche dell'udito. Poiché, dato il loro diverso principio, ilsystema S del microfono reagisce in modo più sensibile del systema M ai disturbi di bassa frequenza causati ad esempio dal vento, nel canale S potrebbe essere eventualmente opportuno diminuire i bassi.

eannnnnne

Dati tecnici

Funzionamento acustico

Caratteristica direzionale

Fattore di trasmissione

a 1000 Hz

Intervallo di trasmissione

Pressione acustica limite

Tensione d'uscita massima

Livello di rumore sostituito

Impedenza d'uscita a 1000 Hz

Impedenza di carico minima

Alimentazione

Connettore

Dimensioni

Peso

Intervallo delle temperature

d'esercizio

Intervallo di umidità

M: microfono interferenziale a grado di pressione

S: microfono a grado di pressione

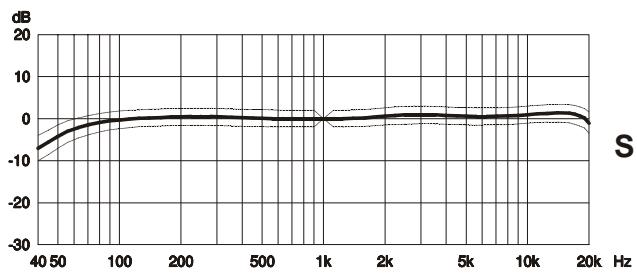

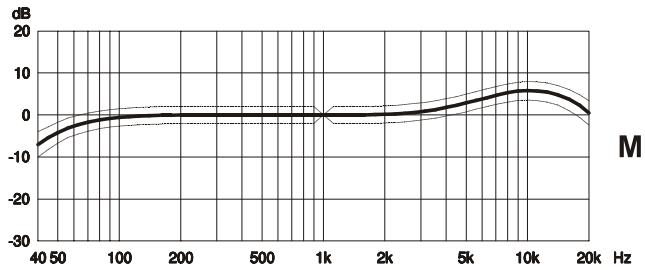

Risposta in frequenza

Frequeniesnelheid

Polardiamagramme
Diagrammes polaire
Diagrama polar

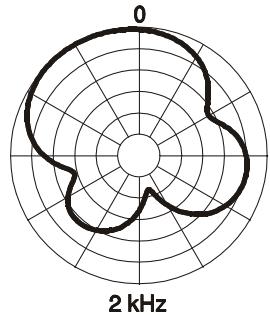

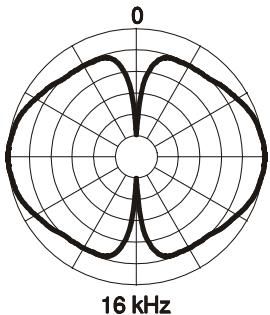

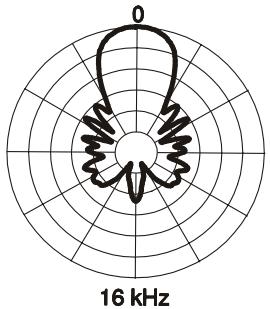

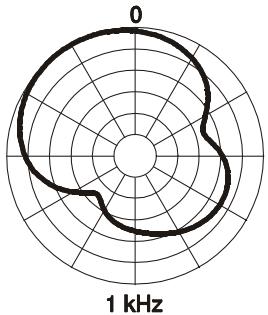

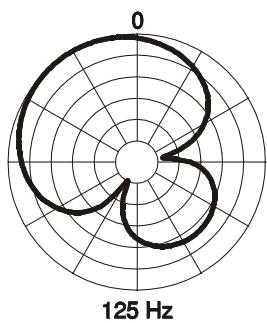

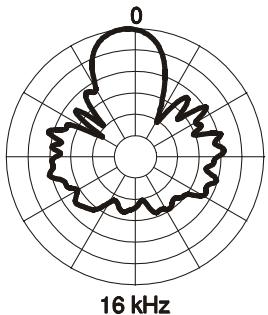

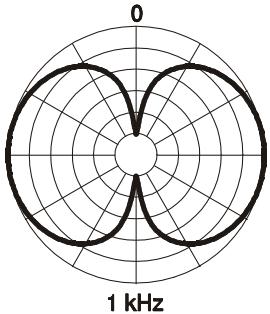

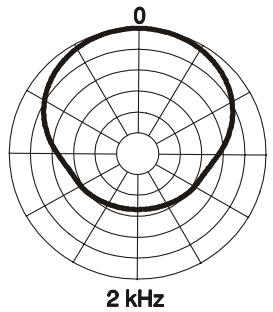

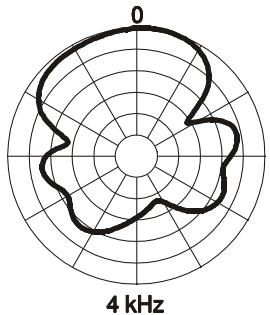

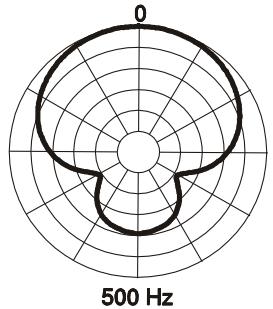

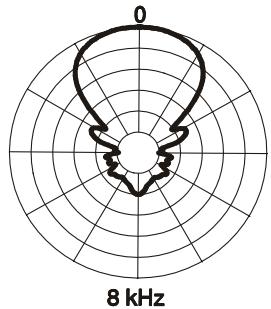

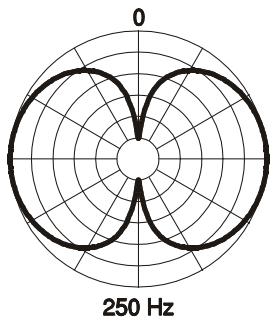

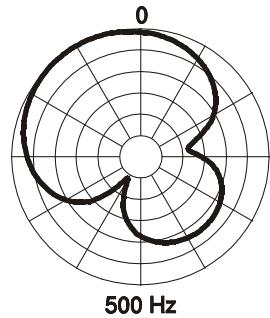

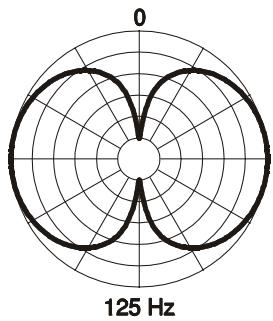

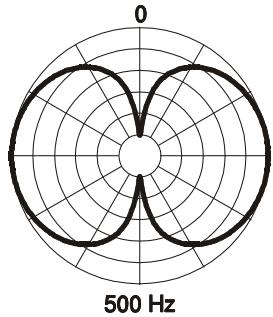

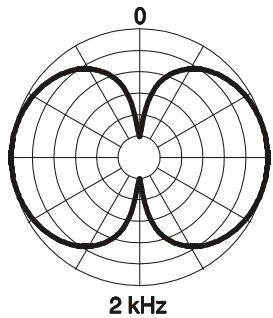

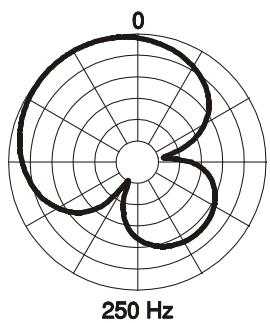

Polar diagrams Diagrammi polari Pooldiagram

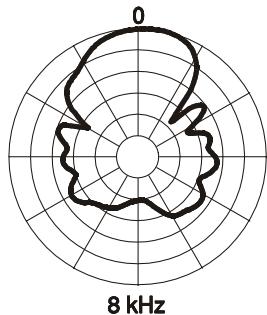

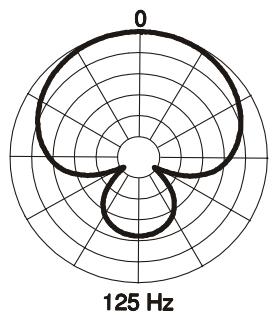

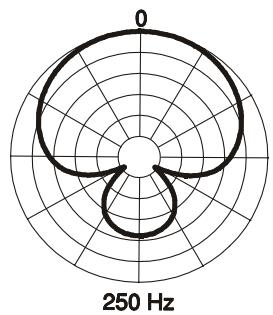

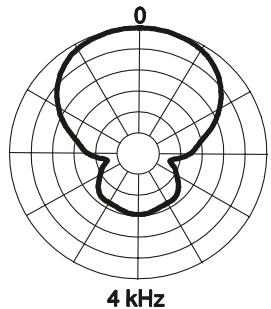

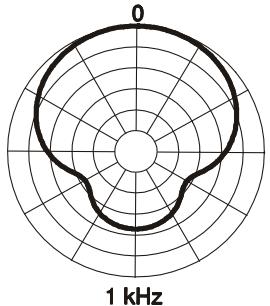

M 5dB/div

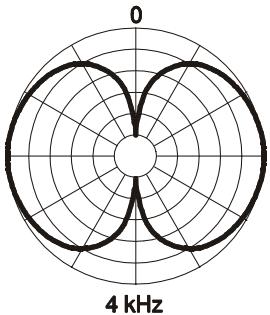

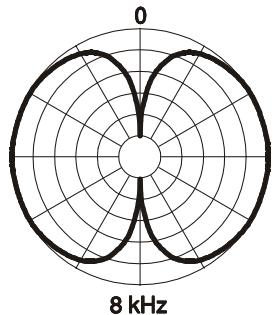

S 5dB/div
