Producttype	Professionele telefoonheadset met twee actieve oorschelpen
Merk	Sennheiser
Model	CC 520
Microfoon	Ultra Noise Cancelling (UNC), unidirectionele directionaliteit
Microfoonbandbreedte	100 Hz – 4,5 kHz
Microfoongevoeligheid	-38 dB (1 V/Pa, 1 kHz)
Microfoonimpedantie	~2 kΩ
Luidsprekerbandbreedte	200 Hz – 4,5 kHz
Luidsprekerimpedantie	250 Ω
Geluidsdrukniveau	112 dB (bij 1 kHz, 1 Veff)
Kabellengte	1,0 m
Aansluitingen	Snelsluiting, Western-stekker
Voeding	Wordt gevoed door de telefoon (geen batterijen nodig)
Belangrijkste functies	Active Anti-Shock-systeem, Ultra Noise Cancelling, hoofdband- en oorklemverstelling, verstelbare microfoon, snelsluiting
Onderhoud en reiniging	Zachte, licht vochtige doek; kussen wasbaar in zeepwater
Veiligheid	Niet gebruiken in vochtige of stoffige omgeving
Beschikbare reserveonderdelen	Kussens (leer/schuim), bevestigingsclips, gekleurde clips, adapterkabels, Universal Interface
Repareerbaarheid	Niet zelf repareren (garantie vervalt); neem contact op met Sennheiser
Algemene informatie	Ontworpen voor telefoons en callcentersystemen; compatibel met Universal Interface

Veelgestelde vragen - CC 520 SENNHEISER

Hoe sluit ik de CC 520-headset aan op mijn telefoon?

De headset wordt aangesloten via een specifieke aansluitkabel (accessoire). U moet de hoorn loskoppelen en de Western-stekker van de kabel in de hoornconnector van de telefoon steken. Er moet een klik hoorbaar zijn.

Kan ik de headset dragen zonder de hoofdband?

Ja, u kunt de meegeleverde oorklem gebruiken. Verwijder de hoofdband en bevestig de oorschelp aan de oorklem. Pas de beugel aan uw oor aan.

Hoe stel ik de microfoon af?

Buig de microfoonhouder om de microfoon bij de mondhoek te plaatsen, op ongeveer 1 cm van de mond. De microfoon kan rechts of links worden gedragen.

Wat moet ik doen als mijn gesprekspartner mij niet hoort?

Controleer de aansluitingen van de kabels en de verbinding van de snelsluiting. Zorg ervoor dat de microfoon goed naar uw mond is gericht.

Hoe reinig ik de Sennheiser CC 520-headset?

Gebruik een zachte, licht vochtige doek. Het kussen kan worden gewassen in licht zeepwater. Gebruik geen oplosmiddelen of agressieve reinigingsmiddelen.

Welke accessoires zijn beschikbaar voor de CC 520?

Vervangende kussens (leer of schuim), bevestigingsclips, gekleurde clips, adapterkabels en de Universal Interface UI 710 tot UI 750.

Werkt de headset zonder batterij?

Ja, de CC 520 is een passieve headset die zijn stroom uit de telefoon haalt via de aansluitkabel. Er zijn geen batterijen nodig.

Hoe vervang ik het kussen van de oorschelp?

Trek de achterkant van het kussen om het van de oorschelp te verwijderen en bevestig het nieuwe kussen door het vast te klikken.

Kan ik de CC 520 met een computer gebruiken?

Ja, als u een Sennheiser Universal Interface (accessoire) gebruikt die de headset via USB of jack-aansluiting op een computer aansluit.

Wat is het Active Anti-Shock-systeem?

Het is een beschermingssysteem dat overmatige geluidsniveaus dempt en uw gehoor beschermt tegen plotselinge geluiden.

GEBRUIKSAANWIJZING CC 520 SENNHEISER

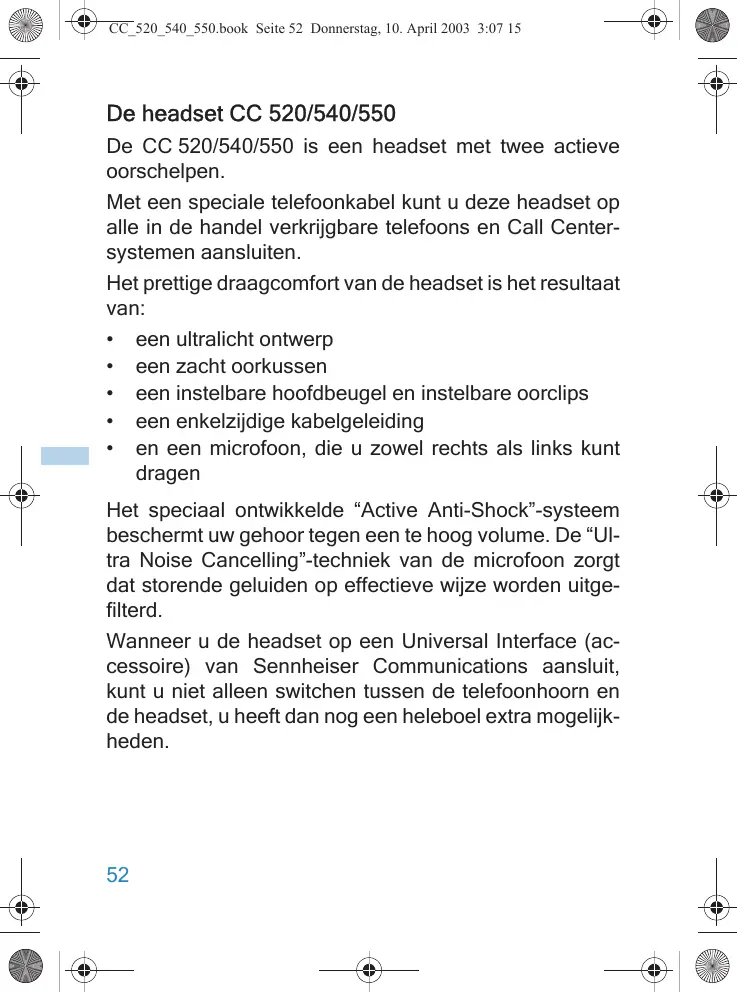

De CC 520/540/550 is een headset met twee actieve oorschelpen.

Met een speciale telefoonkabel=kunt u deze headset op alle in de handel verkrijgbare telefoons en Call Center-systemen aansluiten.

Het prettige draagcomfort van de headset is het resultaat van:

• een ultralicht ontwerp
• een zacht oorkussen
• een instelbare hoofdebeugel en instelbare oorclips
• een enkelzijdige kabelgeleiding
• en een microfoon, die u zowel rechts als links kunt dragen

Het special ontwikkelde "Active Anti-Shock"-systeem beschermt uw gezhoort gegen een te hoog volume. De "Ultra Noise Cancelling"-techniek van de microfoon zorgt dat storende geluiden op effectieve wijze worden uitgefilterd.

Wanneer u de headset op een Universal Interface (accessoire) van Sennheiser Communications aansluit,kest u Niet alleen switchen tussen de telefoonhoorn en de headset, u heeft dan nog een heleboel extra möglichk-heden.

Inhoud

A - Headset met oorschelen ①, microfoonarm ②, hoofdbeugel ③, headsetkabel en een helft van de selnkoppeling ④

• Kledingclip
  Opbergtasjes
• 2 reservekussentjes
• 3 gekleurde clips

U heeft bovendien nog een speciale telefoonkabel nodig, die u als accessoire via uw leverancier=kunt aanschaffen.

Enkele opmerkingen m.b.t. de veiligheid

Gebruik de headset nicht in een vochtige of stoffige omgeving.

Headset in gebruik nemen

De aansluitingen

De headset worden nicht rechtstreeks, maar via een speciale telefoonkabel (accessoire) aangesloten op de téléphone. De headset worden dan via een snelkoppeling met de aansluitkabel verbonden.

U heeft drie aansluitmögelikheden:

• De aansluitkabel worden inplaats van de telefoonhoorn aangesloten.
• De aansluitkabel worden naast de telefoonhoorn op de telefoon aangesloten.
• De aansluitkabel worden op een Universal Interface (accessoire) aangesloten.

Aansluitkabel op de bus van de telefoonhoorn aansluiten

Trek de westernstekker van de telefoonhoornkabel aan de telefoonzijde los.

Steek de westernstekker van de aansluitkabel in de vrijgekomen bus van de telefoonhoorn tot deze hoorbaar vastklikt.

De aansluitkabel direct op de telegram aansluten

Sommige telefoons beschikken over een extra bus, waarop u een tweede telefoohoom of een headset kunt aansluiten.

Steek de westernstekker van de aansluitkabel in de bus, tot deze hoorbaar vastklikt.

Headset op een Universal Interface aansluiten

Raadpleeg de gebruiksaanwijzing van de Universal Interface voor het aansluiten van de headset.

Snelkoppeling sluiten en loskoppelen

De headset worden via een snelkoppeling met de aansluit-kabel verbonden. Tijdens een telefoontje worden gespekken in de wacht gezet, wanneer u de snelkoppeling loskoppelt. Dit geeft u de möglichkeid om u vrij te bewegen,+zonder dat u de headset af hoeft te doen.Zodra u de beiden halten van de snelkoppeling wee sluit, kunt u het gesprek voortzetten.

B Sluit de snelkoppeling door de beiden helften van de headsetkabel en de aansluitkabel in elkaar te schui-ven totdat deze hoorbaar vastklikken.
C U knot de verbinding ontkoppelen door op de beiden ontgrendelknoppen 5 te drukken. De beiden halten van de selnkoppeling worden dan automatisch ontkoppeld.

Headset aanpassen

D Zet de headset op het hoofd.
E Draai de microfoon voor de mond.
F Pas de lenghte van de hoofdbeugel aan de vorm van uw hoofd aan. Het oorkussen要去 Lichtjes gegen hetoor drukken.
G De hoofdbeugel要去 gegen het hoofd rusten. Wanner de hoofdbeugel te strak of te los zit, kunt u deze in het midden vastpakken en voorzichtig buigen.
H De headset heeft een flexibele microfoonarm ②. Buig deze zodanig dat de microfoon ⑥ bij de mondhoek zit, de afstand:tussen de mondhoek en de microfoon要去 ongeveer 1 cm bedragen.

De kledingclip

1 Bevestig de headset-kabel zo aan de kledingclip, dat u uw hoofd ongehinderd=kunt bewegen.

De gekleurde clips

J U kurz uw headset met gekleurde clips een individu-eel tintje gehen.

Druk de gekleurde clip van boven af op de hoofdbeugel tot deze hoorbaar vastklikt.

De headset is gebruiksklaar

De headset is gebruiksklaar zodia u deze met een aansluitkabel op de telefoon of een Universal Interface heeft aangesloten. Wanner u de aansluiting met de telefoon of de Universal Interface onderbreekt, is de headset uittgeschakeld.

Oorkussen verrangen

K Pak het oorkussen aan deijkenkant vast en trek het van de oorschelp. Trek een neue oorkussen over de oorschelp.

Onderhoud

De headset uitsluitend reinigen met een zachte doek, die iets vochtig is gemaatk. Gebruik in geen geval oplosmiddelen of reinigingsmiddelen, want daardoor kan de lak van de headset beschadigd raken. Het oorkussen kutu met een milde zeepoplossing wassen.

Bewaren en Transporteren

Om de headset gemakkelijk te kunnen transporteren en te bewaren,kest u de oorschelen inklappen en de microfoon in de ruststand draaien.

L Draai de microfoon zoals aufgebeeld in de ruststand. Draai de oorschelp 90^

Bewaar en Transporteer de headset uitsluitend in het meegeleverde opbergetasje. In dit tasje worden het beschermd gegen beschadigingen.

In geval van storingen

Storing	Remedie
Gesprekspartner hoort u nicht.	Controler de kabel-aansluitingen.
U hoort de gesprekspartner nicht.
De headset zit nicht vast op het hoofd.	Pas de hoofdbeugel aan.

Neem contact op met uw Sennheiser Communications leverancier, indien het probleem Niet kan worden verholpen. In geen geval zich repareren. Daardoor gaat de aanspraat op garantie verloren.

Accessoires en reserveonderdelen

U=kunt bij uw leverancier de onderstaande accessoires en reserveonderdelen bestellen:

Accessoire/reservenderdeel	Bestelnummer
Adapterkabel	Via uw leverancier
Oorkussen van leer	91530 (CC 520)
	91531 (CC 540)
	91532 (CC 550)
Oorkussen van schuimrubber	91527 (CC 520)
	91528 (CC 540)
	91529 (CC 550)
Kledingclip	91552
3 gekleurde clip	91543
10 gekleurde clip	91544
Universal Interface UI 710	09882
Universal Interface UI 720	09883
Universal Interface UI 730	09884
Universal Interface UI 740	09885
Universal Interface UI 750	09886

Technische gegevens

Hoofdtelefoon

Geluidsdruk 112 dB (bij 1 kHz, 1 V_eff ):

Kabel: 1,0m

Microfoon

Gevoeligheid -38 dB (bij 1 V/Pa, 1 kHz):

Impedantie: 2k
