CC 520 - Auriculares profesionales SENNHEISER - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato CC 520 SENNHEISER en formato PDF.
| Tipo de producto | Auriculares telefónicos profesionales con dos orejeras activas |
| Marca | Sennheiser |
| Modelo | CC 520 |
| Micrófono | Cancelación de ruido ultra (UNC), directividad unidireccional |
| Ancho de banda del micrófono | 100 Hz – 4,5 kHz |
| Sensibilidad del micrófono | -38 dB (1 V/Pa, 1 kHz) |
| Impedancia del micrófono | ~2 kΩ |
| Ancho de banda del auricular | 200 Hz – 4,5 kHz |
| Impedancia del auricular | 250 Ω |
| Nivel de presión acústica | 112 dB (a 1 kHz, 1 Veff) |
| Longitud del cable | 1,0 m |
| Conector | Conector de desconexión rápida, clavija Western |
| Alimentación | Alimentado por el teléfono (no requiere pilas) |
| Funciones principales | Sistema Active Anti-Shock, Cancelación de ruido ultra, ajuste de diadema y clip de oreja, micrófono orientable, conector de desconexión rápida |
| Mantenimiento y limpieza | Paño suave ligeramente húmedo; almohadilla lavable con agua jabonosa |
| Seguridad | No usar en ambientes húmedos o polvorientos |
| Piezas de repuesto disponibles | Almohadillas (cuero/espuma), clips de fijación, clips de color, cables adaptadores, Interfaz universal |
| Reparabilidad | No reparar por sí mismo (anula la garantía); contactar a Sennheiser |
| Información general | Diseñado para teléfonos y sistemas de Call Center; compatible con Interfaz universal |
Preguntas frecuentes - CC 520 SENNHEISER
Preguntas de los usuarios sobre CC 520 SENNHEISER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Auriculares profesionales en formato PDF gratis! Encuentra tus instrucciones CC 520 - SENNHEISER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CC 520 de la marca SENNHEISER.
MANUAL DE USUARIO CC 520 SENNHEISER

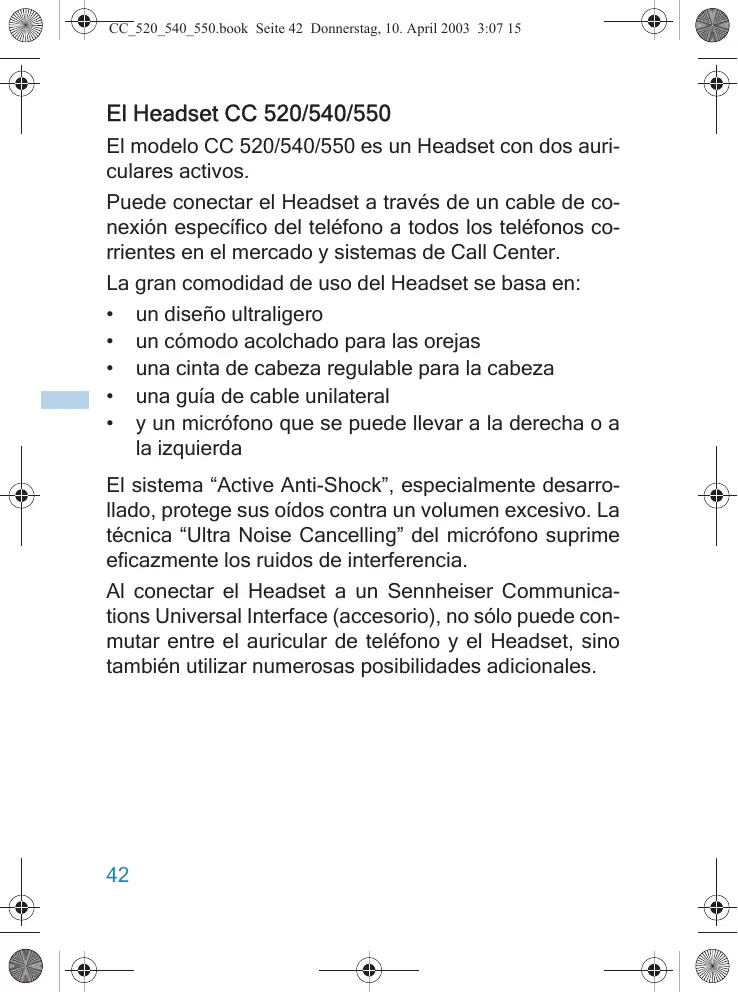

El Modelo CC 520/540/550 es un Headset con dos auriculares activos.
Puede conectar el Headset atramés de un cable de connexión especialico del téléphone a todos los Telefonos corrientes en el mercado y sistemas de Call Center.
La gran comodidad de uso del Headset seuba en:
- un diseño ultraligero
- un cómodo acolchado para las orejas
- una cinta de cabeza regulable para la cabeza
- una guía de cable unilateral
- y un micrófono que se pueda落户 a la derecha o a la izquierda
El sistema "Active Anti-Shock", especially desarrollo, protege sus oídos contra un volumen excessivo. La技术水平ica "Ultra Noise Cancelling" del micrófono suprime eficazmente los ruidos de interferencia.
Al conectar el Headset a un Sennheiser Communications Universal Interface (accessorio), no solo可以选择 commutar entre el auricular de téléphone y el Headset, sino también utiliser numerousas posibilidades adiconiales.
Contenido del paquete
A - Headset con auriculas ① , brazo de microfono ② ,cerpta para la cabeza ③ , cable del Headset y una mitad del acoplamento de ruptura<rapida ④
-Clip de ropa
- Bolsa de conservación
- 2 acolchados de oreja de repuesto
3 clips de color
Se necesita adicondalmente un cable de connexion spécifique del téléphone, disponible como accesorio a工程技术 de su distribuidor especializzato.
Unaspalabrassobre suseguidad
No utilise el Headset en un entorno húmedo o polvoriento.
Puesta en servicios del Headset
Las conexiones
El Headset no se conecta al téléphone directamente, sino atramés de un cable de connexion spécifique del téléphone (accesorio).Entonces, el Headset se conecta con el cable de connexion atramés del acoplamento de ruptura rapiida.
Tiene tres posibilidades de connexion:
- El cable de conexión se conecta en lugar del auricular del téléphone.
- El cable de connexion se conecta al téléphone adicionalmente al auricular.
- El cable de connexion se conecta a un Universal Interface (accessorio).
Acoplamento del cable de connexion a la hembrilla del auricular del téléphone
Retire en el téléphone el conector Western del cable del auricular.
Introduzca el conector Western del cable de connexion, en la hembrilla del auricular del téléphone, hasta que enclave audiblemente.
Acoplamento directo del cable de connexion al téléphone
Algunos Telefonos tienen una hembrilla adicional que permitte la connexion de un segundo auricular o de un Headset.
Introduzca el conductor Western del cable de connexion a la hembrilla hasta que enclave audiblemente.
Conexión del Headset a un Universal Interface
Consulte las instrucciones de uso para el Universal Interface sobre laforma de conectar el Headset.
Cierre y separacion del acoplamento de ruptura rapiida
El Headset se conecta con el cable de connexion a工程技术 de un acoplamento de ruptura rápida. Durante una conversación electrónica, las comunidades se mantienen también al分开ar el acoplamento de ruptura rápida. Esto le ofrece la posibididad de moverse libremente sin necesidad de quitterse el Headset. En cuando vuelva a cerrar las dos mitades del acoplamento de ruptura rápida, puedaContinuar la conversación.
B Cierre el acoplamento de ruptura rápida juntando las dos mitades en el cable del Headset y en el cable de connexion hasta que inclaven audiblemente.
C Separe la connexion presionando uno de los dos botones de desbloqueo ⑤. Las dos mitades del acoplamento de ruptura=rápida se分开 automatically.
Adaptación del Headset
D Coloquese el Headset en la cabeza.
E Gire el brazo de micrófono hacía la Boca.
F Ajuste la longitud de la cinta para la cabeza conforme a su forma de cabeza. El acolchado del auricular debería estar aplicado con una ligera presión sobre su oreja.
G La cinta para la cabeza debería estar ajustada a lackeza. Si la cinta para lackeza está demasiadoapretada o demasiado floja,可以更好jatarla en elcentro y curvarla con cuidado.
H El Headset tiene un brazo de micrófono flexible 2. Curvelo de modo que el micrófono se situe en la comisura de la Boca a aprox. 1 cm de la Boca.
El clip de ropa
Fije el cable del Headset con el clip de ropa, de modo que pueda mover libremente la cabeza.
Los clips de color
J Puede marcar su Headset individualmente con los clips de color.
Presione el clip de color desde arriba,sobre la cinta para la cabeza,pora que enclave audiblemente.
El Headset está preparado para utiliser
El Headset está preparado para usar en cuando lo haya-connectado a工程技术 de un cable de connexion al teléfon o a un Universal Interface. Al Separar la connexion con el téléphone o con el Universal Interface, el Headset quesaonga de servicios.
Cambio del acolchado de oreja
K Introduzca los dedos detrás del acolchado de oreja y retireló del auricular. Pase el nuevo acolchado de oreja sobre el auricular.
Mantenimiento
Limpie el Headset únicamente con un paño suave que pueda estar humedecido ligeramente. No utilizes disolventes ni productos de limpieza, dato que ellos podran dañar el barniz del Headset. El acolchado de oreja se pueda lavar con una solución jabonosa suave.
Conservación y transporte
Para transporte y guardar el Headset en poco espacio, puedaPEGAR el auricular hacer al interior y girar el micrófono a su posicion de reposo.
L Gire el micrófono a la posición de reposo según muestra la figura. Gire el auricular en 90^ .
Conserve y transporte el Headset siempre en la Bolsa de conservación suministrada. Allí está protegado contra daños.
En caso de anomalías
| Anomalía | Corrección |
| Su interlocutor no le oye. | Compruebe las conexiones de cables. |
| Usted no oye a su interlocutor. | |
| El Headset no se ajusta firme-mente a la cabeza. | Adapte la cinta para lackeza. |
Llamé a su distribuidor Sennheiser Communications si no consiguiera SOLUTIONAR el problema. No execute reparaciones usted mesmo. En este caso se extinguirán todos los derechos de garantía.
Accesorios y repuestos
A工程技术 of the distributed architecture.
A través de su distribuidor puede pedir los siguientes accesorios y repuestos:
| Accesorio / repuesto | Número de pedido |
| Cable adaptor | A工程技术 de su distribuidor |
| Acolhado de oreja,piel | 91530 (CC 520)91531 (CC 540)91532 (CC 550) |
| Acolhado de oreja, gomaespuma | 91527 (CC 520)91528 (CC 540)91529 (CC 550) |
| Clip de ropa | 91552 |
| 3 clips de color | 91543 |
| 10 clips de color | 91544 |
| Universal Interface UI 710 | 09882 |
| Universal Interface UI 720 | 09883 |
| Universal Interface UI 730 | 09884 |
| Universal Interface UI 740 | 09885 |
| Universal Interface UI 750 | 09886 |
Datasétécnicos
Auriculares
| Margen de transmisión: | 200 Hz–4,5 kHz |
| Impedancia: | 250 Ω |
| Nivel de presión acústica (con 1 kHz, 1 Veff): | 112 dB |
| Cable: | 1,0 m |
Micrófono
| Margon de transmisión: | 100 Hz-4,5 kHz |
| Característica direcciónal: | Ultra Noise Cancelling (UNC) |
| Sensibilitad (con 1 V/Pa, 1 kHz): | -38 dB |
| Impedancia: | ~2 kΩ |
