BEDIENUNGSANLEITUNG CC 520 SENNHEISER

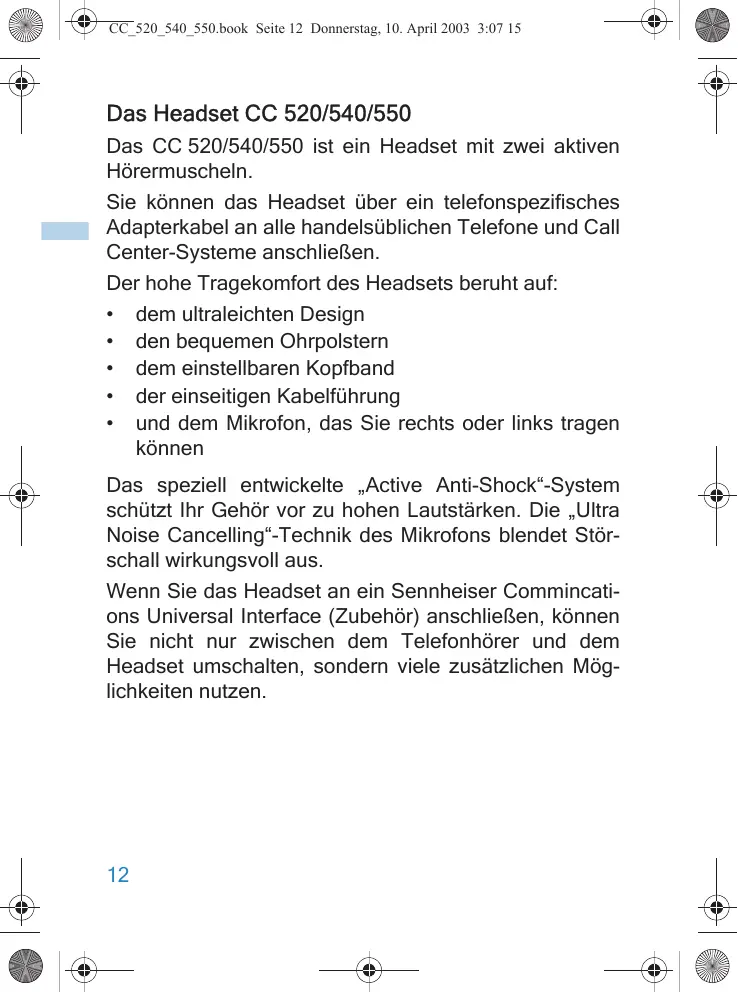

Das CC 520/540/550 ist ein Headset mit zwei aktiven Hörmuscheln.

Sie können das Headset über ein telefonspezifisches Adapterkabel an alle handelsüblichen Telefon und Call Center-Systeme anschließen.

Der hohe Tragekomfort des Headsets beruht auf:

dem ultraleichten Design
den bequemen Ohrpolstern
dem einstellbaren Kopfband
der einseitigen Kabelführung
und dem Mikrofon, das Sie rechts oder links/TRagen konnen

Das speziell entwickelte „Active Anti-Shock“-System schützt Ihr Gehör vor zu hohen Lautstärken. Die „Ultra Noise Cancelling“-Technik des Mikrofons blendet Stör-schall wirkungsvoll aus.

Wenn Sie das Headset an ein Sennheiser Commincations Universal Interface (Zubehör) anschließen, können Sie nicht nur zwischen dem Telefonhörer und dem Headset umschalten, sondern viele zusätzlichen Mänglichkeiten nutzen.

Inhalt der Packung

A - Headset mit Hörermuscheln 1, Mikrofonarm 2, Kopfband 3, Headsetkabel und einer Häfte der Schnelltrennkupplung 4

Kleiderclip
Aufbewahrungsbeutel
- 2 ErsatzohrhoIster
- 3 Farbclips

Sie benötigen zusätzlich ein telefonspezifisches Adapterkabel, das Sie als Zubehör bei Ihr dem Fachhändler erhalten.

Einige Worte zu Ihrer Sicherheit

Benutzen Sie das Headset nicht in feuchter oder staubiger Umgebung.

Headset in Betriebnehmen

Die Anschlüsse

Das Headset wird nicht direkt, sondern über ein Telefonspezifisches Adapterkabel (Zubehör) an das Telefon angeschlossen. Das Headset wird dann über die Schnell-trennkupplung mit dem Adapterkabel verbunden.

Sie haben drei Anschlussmöglichkeiten:

• Das Adapterkabel wird anstelle des Telefonhörers angeschlossen.
• Das Adapterkabel wird zusammen zum Telefonhörer an das Telefon angeschlossen.
• Das Adapterkabel wird an ein Universal Interface (Zubehör) angeschlossen.

Adapterkabel an die Telefonhörerbuchse anschließen

Ziehen Sie am Telefon den Westernstecker des Telefonhörerkabels ab.

Steen Sie den Westernstecker des Adapterkabels in die Telefonhörerbuchse des Telefons, bis er hörbar einrastet.

Adapterkabel direkt an das Telefon anschließen

Manche Telefon haben eine zusätzliche Buchse, an die Sie einen zweiten Telefonhörer oder ein Headset anschließen können.

Steen Sie den Westernstecker des Adapterkabels in die Buchse, bis er hörbar einrastet.

Headset an ein Universal Interface anschließen

Bitte entnehmer Sie der Bedienungsanleitung für das Universal Interface, wie das Headset angeschlossen wird.

Schnelltrennkupplung schlieben oder trennen

Das Headset wird über eine Schnelltrennkupplung mit dem Adapterkabel verbunden. Wahrend eines Telefonats werden Geschäfte auch dann gehalten, wenn Sie die Schnelltrennkupplung trennen. Das gibt Ohnen die Möglichkeit, sich frei zu bewegen, ohne das Headset abzusetzen. Sobald Sie die beiden Häften der Schnelltrennkupplung wieder schließen, können Sie das Geschäft weiterführten.

B Schlieben Sie die Schnelltrennkupplung, indem Sie die beiden Häften am Headsetkabel und am Adapter-kabel ineinanderschieben, bis sie hörbar einrasten.
C Trennen Sie die Verbindung, indem Sie auf einen der beiden Entriegelungsknöpfe 5 drücken. Die beiden Häften der Schnelltrennkupplung trennen sich automatisch.

Headset anpassen

D Setzen Sie das Headset auf den Kopf.
E Drehen Sie den Mikrofonarm zum Mund.
F Stellen Sie die Länge des Kopfbands entsprechend ihrer Kopfform ein. Die Ohrpolar stären mit leichtem Druck auf den Ohren liegen.
G Das Kopfband sollte am Kopf anliegen. Sitzt das Kopfband zu fest oder zu locker, konnen Sie es mittig fassen und vorsichtig biegen.
H Das Headset hat einen flexiblen Mikrofonarm 2. Biegen Sie ihn so, dass das Mikrofon 6 am Mundwinkel, etwa 1 cm vom Mund entfernt, sitzt.

Der Kleiderclip

Befestigen Sie das Headsetkabel mit dem Kleiderclip so, dass Sie den Kopf ungehindert bewegen konnen.

Die Farbclips

J Sie können Ihr Headset mit den Farbclips individuell kennzeichnen.

Drücken Sie den Farbclip von oben auf das Kopfband, bis er hörbar einrastet.

Das Headset ist betriebsbereit

Das Headset ist betriebsbereit, sobald Sie es über ein Adapterkabel an das Telefon oder ein Universal Interface angeschlossen haben. Wenn Sie die Verbindung zum Telefon oder zum Universal Interface losen, ist das Headset außer Funktion.

Ohrpolster wechseln

K Fassen Sie hinter das Ohrpolster undziehen Sie es von der Hörermuschel ab. Krempeln Sie das neue Ohrpolster auf die Hörermuschel.

Pflegen

Reinigen Sie das Headset ausschließlich mit einem weichen Tuch, das leicht angefeucht werden kann. Verwenden SieittekeineLose-oder Reinigungsmittel,dadiese die Lackierung des Headsets beschädigen konnen.Das Ohrpolster konnen Sie mit einer milden Seifenlösung waschen.

Aufbewahren und transportieren

Um das Headsetplatzsparend zu transportieren oder aufzubewahren, können Sie die Hörermuschel einklappen und das Mikrofon in Ruheposition drehen.

L Drehen Sie das Mikrofon wie abgebildet in Ruheposition. Drehen Sie die Hörermuscheln um 90^ .

Lagern und transportieren Sie das Headset stets in dem mitgelieferten Aufbewahrungsbeutel. Dort ist es vor Beschädigungen geschützt.

Wenn Störungen auftreten

Störung	Abhilfe
Der Geschäftspartner hört Sie nicht.	Überprüfen Sie die Kabelverbindungen.
Sie horen den Geschäftspartner nicht.
Headset sitzt nicht fest am Kopf.	Passen Sie das Kopfband an.

Rufen Sie ihren Sennheiser Communications-Partner an, wenn sich das Problem nicht beheben{lsst. Führn Sie auf keinen Fall Reparaturen selbst durch. Garantieansprüche erloschen dadurch.

Zubehör- und Ersatzteile

Über ihren Fachhändler können Sie folgende Zubehörund Ersatzteile bestellen:

Zubehör-/ Ersatzteil	Bestellnummer
Adapterkabel	Über ihren Fachhändler
Ohrpolster Leder	91530 (CC 520)
	91531 (CC 540)
	91532 (CC 550)
Ohrpolster Schaumstoff	91527 (CC 520)
	91528 (CC 540)
	91529 (CC 550)
Kleiderclip	91552
3 Farbclips	91543
10 Farbclips	91544
Universal Interface UI 710	09882
Universal Interface UI 720	09883
Universal Interface UI 730	09884
Universal Interface UI 740	09885
Universal Interface UI 750	09886

Technische Daten

Kopfhorer

Übertragungsbereich:

200 Hz-4,5 kHz

Impedanz:

250Ω

Schaldruckpegel

(bei 1 kHz, 1 V_eff ):

112 dB

Kabel:

1,0 m

Mikrofon

Übertragungsbereich:

100 Hz-4,5 kHz

Richtcharakteristik:

Frequentiebereik: 200 Hz-4,5 kHz

Impedantie: 250Ω

Frequentiebereik: 100 Hz-4,5 kHz

Richtkarakteristiek: Ultra Noise Cancelling (UNC)
